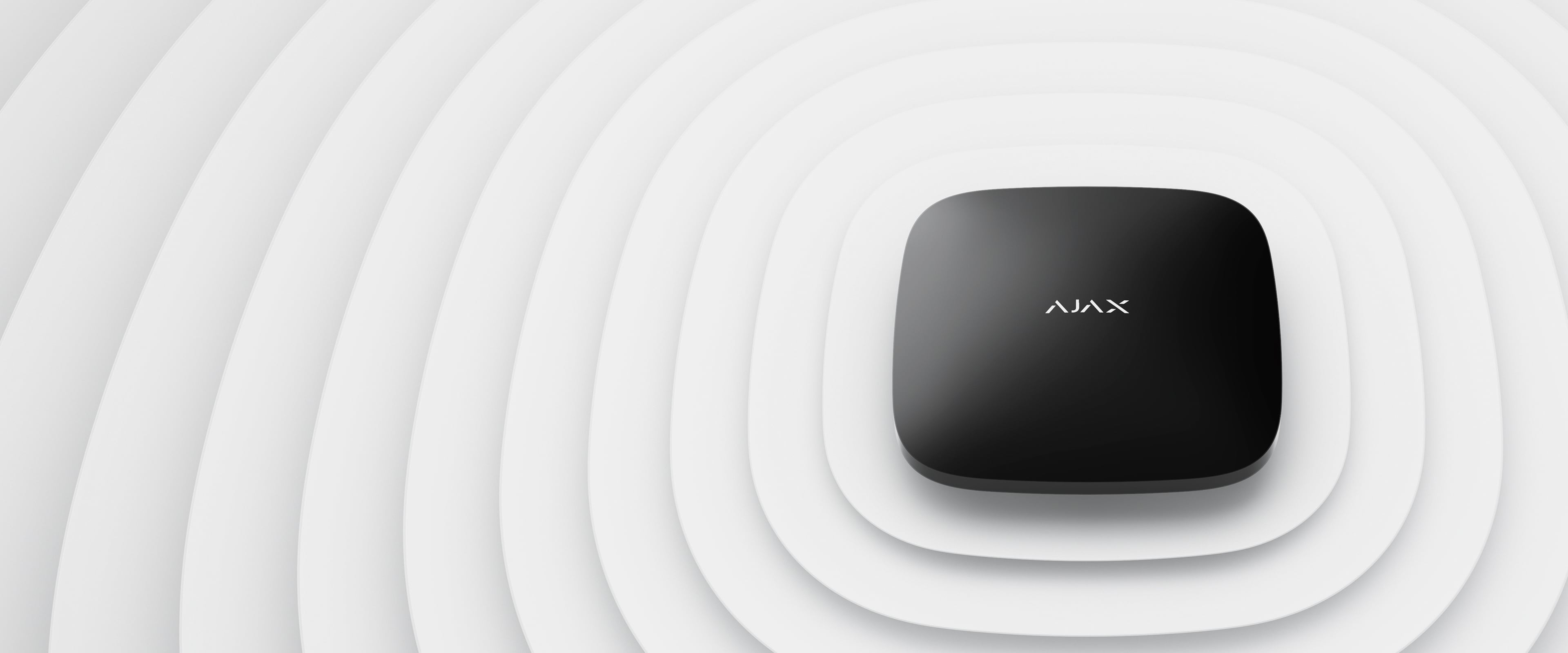

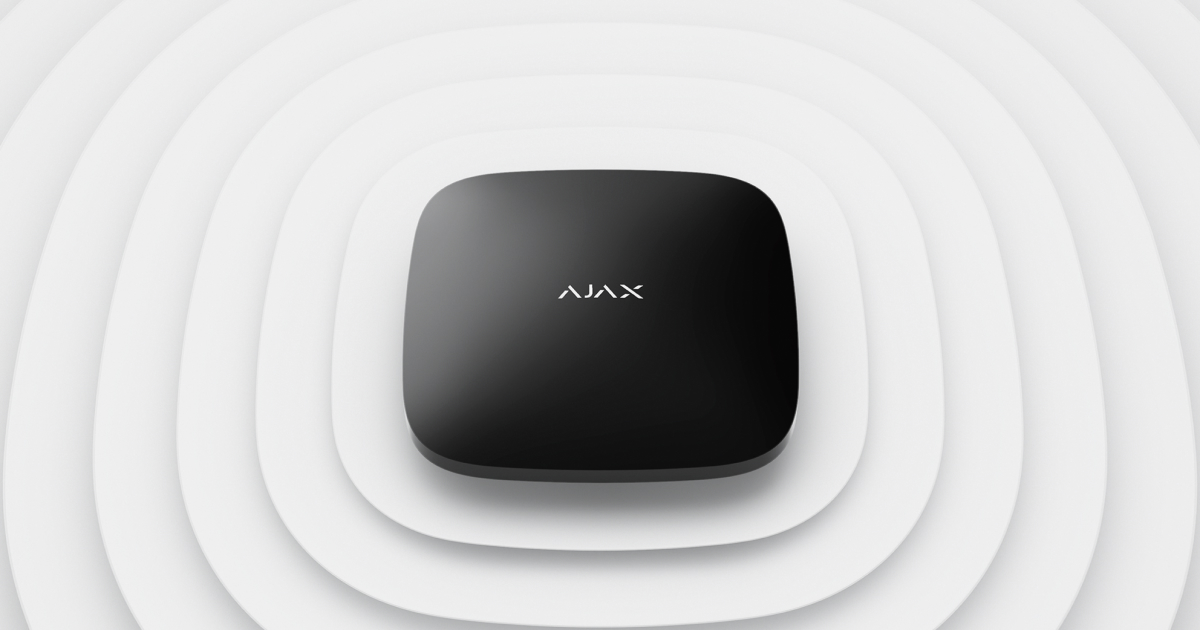

Ретранслятор радиосигнала с поддержкой фотоверификации
Rex 2
ReX 2 совместим с централями Hub 2, Hub 2 Plus и Hub Hybrid

Больше возможностей применения системы безопасности

Ретрансляторы расширяют границы охраняемой зоны и дают еще больше свободы в выборе мест установки устройств системы безопасности. Подключив к ReX 2 все или только часть устройств1, вы обеспечите безопасность и автоматизацию бизнес-центра, складского комплекса, большого имения или крупного производства.

В системе Ajax могут работать 5 ретрансляторов, расширяя покрытие радиосети до 35 км2 2. События и тревоги доставляются мгновенно, а первое фото с места событий пользователи и пульт мониторинга охранной компании получают уже через 10 секунд3.
Remote configuring and control

Удаленная настройка и управление

Информативные уведомления

Простой монтаж

Photo verification

Фотоверификация без риска для приватности

Connecting to a hub via Ethernet

Подключение к хабу по Ethernet

когда нельзя положиться на радиосвязь
Up to 38 hours of backup battery life

До 38 часов работы от резервного аккумулятора

PRO anti-sabotage

PRO антисаботаж

  • Тампер против взлома
  • Опросы устройств
  • Аутентификация
Up to 35km

До 35 км2 покрытия одной системой безопасности 2

Больше дальность радиосвязи

Extended radio communication range

Верификация тревог фотографиями

ReX 2 работает с датчиками движения MotionCam и MotionCam Outdoor. При срабатывании они делают серии снимков и позволяют в динамике оценить происходящее на объекте. Это избавляет пользователей от лишнего беспокойства, а охранные компании — от напрасных выездов патрулей.
1
Обнаружил движение
2
Поднял тревогу
3
Прислал доказательства
Verification of alarms with snapshots
Приватность на первом месте
Датчик активирует фотокамеру только когда система безопасности под охраной и датчик детектирует движение. Снимки защищены шифрованием на каждом этапе передачи. Во время хранения на сервере Ajax Cloud фото не обрабатываются и не анализируется. Фотоподтверждения тревог могут просматривать только пользователи с правами доступа к ленте событий с включенными пуш-уведомлениями, а также сотрудники охранной компании, если система безопасности подключена к пульту мониторингу.

Гарантированная доставка тревог и фотоподтверждений

Для надежной связи мы оснастили ReX 2 четырьмя антеннами и поддержкой двух проприетарных радиопротоколов: Jeweller и Wings. Jeweller отвечает за передачу команд, событий и тревог, а Wings обеспечивает пакетную передачу снимков. Двусторонняя радиосвязь Ajax использует фреймы для синхронизации сеансов связи устройств, аутентификацию для защиты от подмены и шифрование против кражи данных.
Тревога через
0,3 секунды
Первое фото через
10 секунд3

Радиосвязь сквозь сталь и бетон

С обновлением операционной системы OS Malevich 2.13 ретранслятор ReX 2 сможет подключаться к хабу не только по радиосвязи, но и по Ethernet — используя провод как единственный либо дополнительній канал связи. Это позволяет покрыть одной системой Ajax такой объект, как офисный центр с подземным паркингом, секционный металлический ангар или складской комплекс из нескольких крупных строений.
Металлический ангар Производственный комплекс Подземный паркинг
Металлический ангар
Sectional warehouse
Производственный комплекс
Manufacturing complex
Подземный паркинг
Underground parking
Передача тревог, событий и фото по кабелю
Автоматическая смена канала при обрыве связи
Защита передаваемых данных шифрованием
Подключение через маршрутизатор

Усиливает систему безопасности

ReX 2 работает как еще одна умная централь: объединяет датчики в автономную группу и в нужный момент берет управление на себя. Благодаря автоматической регулировке мощности сигнала и синхронизации фреймов, к ReX 2 можно подключить любое количество устройств системы — надежность связи от этого не пострадает. Если по какой-то причине радиосвязь с хабом прервется — система продолжит работать по Ethernet. Если пропадет связь по кабелю, ReX 2 получит сигнал тревоги от датчика и включит сирену, чтобы привлечь внимание и отпугнуть злоумышленника.
Enhanced security system

Готов противостоять злоумышленникам

ReX 2 защищен от атак на программном и аппаратном уровнях. Он работает под управлением операционной системы OS Malevich, которая невосприимчива к вирусам. Все передаваемые ретранслятором данные зашифрованы. Благодаря встроенному резервному аккумулятору внезапное отключение электричества на объекте не станет проблемой.
До 38 часов работы от резервного аккумулятора
Детектирует глушение и помехи радиосвязи
Сообщает о попытках демонтировать и вскрыть корпус
Невосприимчив к вирусам
OS Malevich
Развивается, а не устаревает
ReX 2 работает под управлением операционной системы реального времени OS Malevich, разработанной Ajax Systems. Модульная архитектура позволяет регулярно обновлять OS Malevich. Операционная система обновляется по воздуху. Процесс не требует участия инженера монтажа или пользователя и происходит за считаные минуты, когда система безопасности снята с охраны.

Простой монтаж

Процесс подключения и настройки ReX 2 максимально экономит время инженера монтажа. Чтобы добавить ретранслятор в систему, достаточно отсканировать QR-код в приложении Ajax, присвоить устройству имя, комнату и группу охраны. Настройка устройства происходит также в приложении в реальном времени. При необходимости ReX 2 можно отключить или перенастроить без выезда на охраняемый объект.
Добавление в систему по QR-коду
Без разбора корпуса благодаря установке на крепежную панель SmartBracket
Installation Rex 2
В приложении на объекте или удаленно

Технические параметры

Способ установки
Внутри помещений
Совместимость с централями Ajax
Совместимость с ретрансляторами Ajax
ReX 2 не подключается к ретрансляторам Ajax
Совместимость с датчиками и устройствами Ajax
Максимум подключенных устройств (в системе с одним ретранслятором)
Hub 2 (2G)
до 99

Hub 2 (4G)
до 99

Hub 2 Plus
до 199

Hub Hybrid (2G)
до 99

Hub Hybrid (4G)
до 99
Количество ретрансляторов, подключаемых к совместимому хабу
5
Операционная система
Основное питание
110−240 В, 50/60 Гц

12 В⎓ с 12V PSU
для Hub 2/ReX 2

6 В⎓ с 6V PSU
для Hub 2/Hub 2 Plus/ReX 2
Резервное питание
Li-Ion 2 А·ч
встроенный резервный аккумулятор

До 38 часов автономной работы
если Ethernet отключен

До 12 часов автономной работы
если Ethernet подключен
Радиопротоколы Jeweller и Wings
Дальность двусторонней связи при отсутствии преград

между ReX 2 и хабом
до 1700 м

между ReX 2 и подключенными устройствами
до 1700 м
зависит от модели устройства

Двусторонняя связь
Jeweller
Wings

Диапазоны частот
866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
905,0 – 926,5 МГц
915,85 – 926,5 МГц
921,0 – 922,0 МГц
зависит от региона продаж

Максимальная эффективная излучаемая мощность (ERP)
до 25 мВт

Период опроса устройств
12−300 с
Настраивается PRO или пользователем с правами администратора в приложениях Ajax

Защищенная связь
Блочное шифрование на базе алгоритма AES

Радиочастотный хоппинг
Подключение по Ethernet
Разъём 8P8C
Скорость до 100 Мб/с

Доступно с OS Malevich 2.13
Время доставки сигнала тревоги
0,3 с
Диапазон рабочих температур
От −10°С до +40°С
Допустимая влажность
До 75%
Антисаботаж
Защита от подлога
Оповещение о глушении
Тампер против взлома
Размеры
163 × 163 × 36 мм
Вес
330 г
Гарантия
Комплектация
ReX 2
Крепежная панель SmartBracket
Кабель питания
Кабель Ethernet
Монтажный комплект
Краткая инструкция
Срок службы
10 лет
1 ReX 2 нельзя подключить к другому ретранслятору.
2 При использовании в системе пяти ретрансляторов радиосигнала.
3 При передаче фото, сделанных MotionCam (настройки по умолчанию) через ретранслятор ReX 2 и хаб. Хаб должен быть подключен к интернету по Ethernet, Wi-Fi или LTE. Время доставки фото при других настройках разрешения снимков доступно по ссылке.

Соберите систему безопасности за 2 минуты

Конфигуратор поможет подобрать комплект устройств для защиты дома и бизнеса с учетом количества помещений, размера участка и требований к безопасности. Используйте конфигуратор, чтобы посчитать бюджет, сделать заказ у сертифицированного партнера Ajax или получить консультацию.
Начать

Рекомендуемые товары

Интеллектуальная централь системы безопасности

Датчик движения с фотокамерой

Беспроводной дымо-тепловой датчик с сиреной

Ретранслятор для системы безопасности Ajax ReX 2

Соединительный прибор над физическим слоем сети называется ретранслятором. Устройство используется для подключения двух одинаковых сетевых линий. Основная его задача заключается в расширении расстояния передачи сети путем переадресации или ретрансляции сигналов. Ретранслятор – это устройство физического слоя модели OSI сетевого оборудования, которое восстанавливает сигналы.

Ретранслятор является простым прибором подключения, который предназначен для увеличения расстояния сети в среде локальной связи. Он работает в физическом слое OSI. Ретранслятор может регенерировать и усиливать сигнал линии.

Для чего используется ретранслятор в сигнализации

Ретранслятор системы безопасности соединяет сетевые линии для обмена физическими сигналами между двумя сетевыми узлами. Ретранслятор – самое простое сетевое оборудование для соединения, часто завершающее функцию физического слоя. Он отвечает за передачу данных битом на физическом слое двух узлов и реплицирует сигнал, конфигурирует и усиливает его, для расширения длины сети. При потере сигнала, мощность линии будет снижаться, а когда она расслабится максимально, сигнал искажается и это приведет к ошибке. Ретранслятор предназначен для решения проблем такого рода. Он завершает соединение физической схемы и повышает уровень сигнала.

Как правило, оба конца ретранслятора сигнализации подсоединены к одному носителю, но некоторые ретрансляторы могут отвечать за работу нескольких приборов.

Беспроводной ретранслятор сигнала для охранной системы Ajax ReX 2

Беспроводной ретранслятор Ajax ReX 2 увеличивает дальность радиосвязи охранных приборов с контрольной панелью вдвое (работает с централями Ajax Hub 2, Hub 2 Plus). Ретранслятор Ajax также оснащен световым индикатором работоспособности, Ethernet портом для подсоединения по кабелю резервного канала связи с централью и тампером.

ReX 2 – это промежуточное звено для приема и передачи сигналов между подключенными к нему охранными приборами и централью. Беспроводной ретранслятор взаимодействует с контрольной панелью и устройствами сигнализации по двустороннему протоколу Jeweller на рабочей частоте 868-868.6 МГц. Дальность связи с централью достигает 1700 м и 1700 м до детектора (зависит от вида). Такой принцип работы позволяет подключить беспроводной датчик к контрольной панели сигнализации на расстоянии до 3400 м.

Сигналы трансляции подвергаются защите от подделки данных шифрованием. Пингами с промежутками от 12 до 300 секунд производится контроль стабильной связи всех устройств. Тревожный сигнал поступает на централь сигнализации менее чем за 0.3 секунды.

Доступно также удаленное тестирование и настройка беспроводного ретранслятора Ajax ReX 2 через бесплатное мобильное приложение Ajax. Подсоединение к охранной системе происходит после сканирования QR кода на корпусе устройства. Все уведомления отправляются на мобильные телефоны пользователей с помощью push-уведомлений, SMS-сообщений или звонков.

Благодаря тамперу на корпусе беспроводного ретранслятора Ajax ReX 2 при попытке демонтировать или повредить устройство злоумышленника – пользователь системы безопасности получит соответствующее сообщение.

Электропитание в ретранслятор поступает от сети AC 110-240V, 50/60 Гц или 12 В с 12V PSU для Hub 2/Hub 2 Plus/ReX 2. Резервным источником питания является аккумулятор 2 А/ч Li-Ion, поддерживающий автономную работу беспроводного ретранслятор до 38 часов. Корпус сигнализации изготовлен из прочного пластика черного или белого цвета в минималистичном дизайне.

Главное предназначение беспроводного ретранслятора для охранной системы Ajax – ReX 2

Беспроводной ретранслятор сигнала ReX 2 используется для увеличения расстояния передачи радиосигнала между устройствами охранной сигнализации и контрольной панелью.

Подключив к сигнализации Ajax 5 беспроводных ретрансляторов ReX 2, можно расширить покрытие радиосети на расстояние до 35 км².

Беспроводной ретранслятор ReX 2 также может работать в качестве дополнительной интеллектуальной панели: устройство способно объединять датчики в автономную группу и при потере связи с централью сигнализации, он возьмет управление на себя, активируя сирены и другие сценарии автоматизации и информирование о событиях.

Основные возможности ретранслятора сигнализации Ajax ReX 2

Ретранслятор работает с детекторами Ajax MotionCam и Ajax MotionCam Outdoor, поддерживающими фотоверификацию тревог, что является основным отличием Ajax ReX 2 от его предшественника Ajax ReX. Это существенно расширяет возможности устройства благодаря радиопротоколу Wings для передачи фотоверификаций тревог и подсоединения датчиков движения со встроенной фотокамерой.

Системы безопасности Ajax можно подсоединить к пульту мониторинга специализированной охранной организации для более высокого уровня контроля. Использование беспроводного ретранслятора ReX 2 в посторонних системах безопасности не предусмотрено.

Установка и настройка ретранслятора в системе безопасности Ajax – ReX 2

Беспроводной ретранслятор для сигнализации ReX 2 следует устанавливать в месте с качественным приемом сигнала от детекторов и панели управления. Если радиосвязь с централью невозможна, можно подключить ретранслятор кабелем Ethernet. Установка целесообразна внутри помещений при температуре –10°С ~ +40°С.

Беспроводной ретранслятор сигнала ReX 2 от Ajax подсоединяется к охранной системе через мобильное приложение после сканирования на корпусе прибора QR кода. Ретранслятор будет готов к работе после проверки работоспособности и выполнения сообщений со всеми охранными устройствами с помощью мобильного телефона. В приложении Ajax можно проверить уровень сигнала, состояние батареи, подключение сети и внешнего питания, а также состояние тампера.

Монтаж беспроводного ретранслятора производится на крепление SmartBracket. Устройство Ajax ReX 2 следует устанавливать в скрытом от посторонних глаз месте, с высоким уровнем сигнала.
