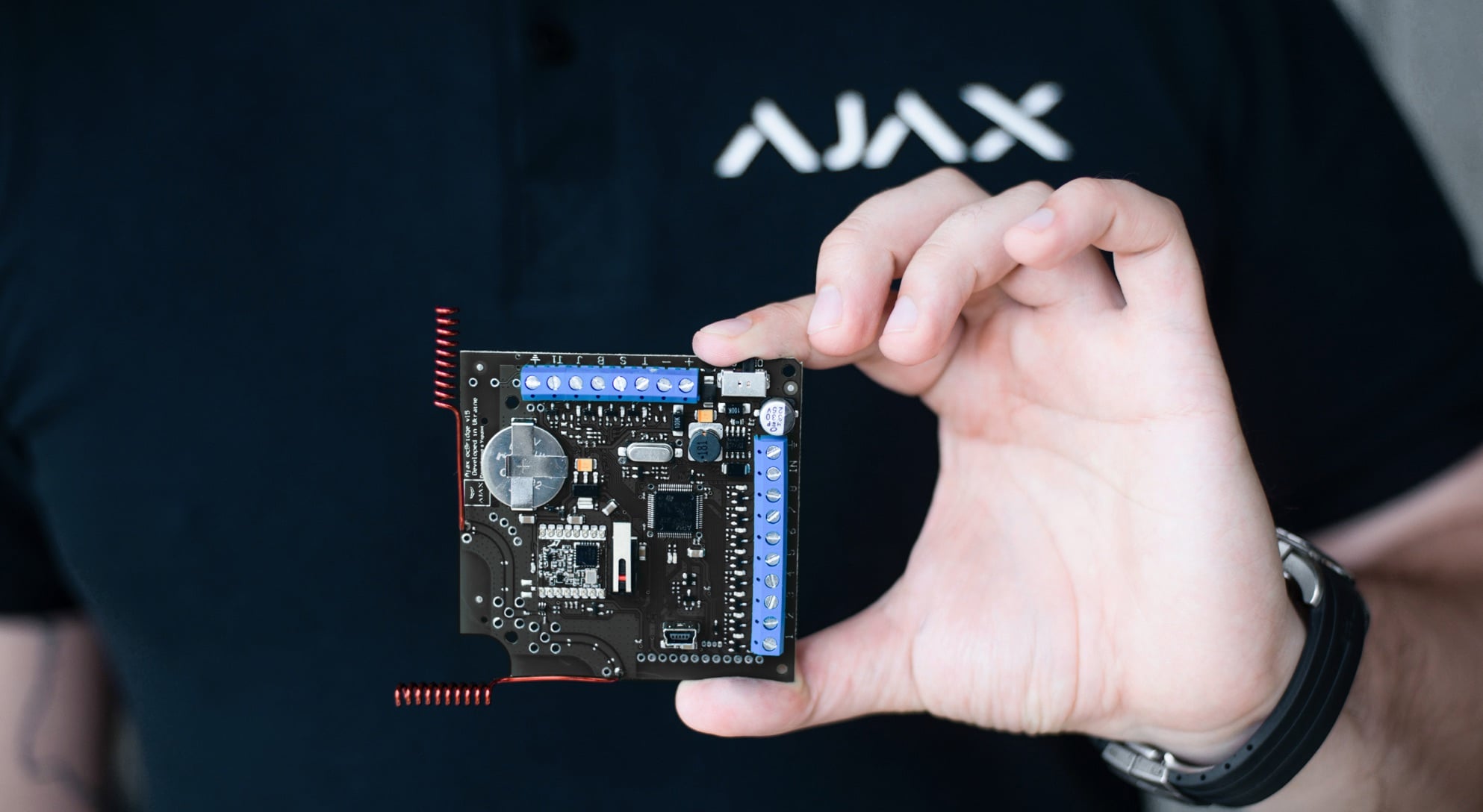

ocBridge Plus
Модуль-приемник для подключения датчиков Ajax к проводным и гибридным системам безопасности. Интегрируется в любую проводную централь с охранными проводными зонами.
-
![]()
Аутентификация для предотвращения подлога -
![]()
Оповещение о глушении, шифрование связи -
![]()
Двусторонняя связь
Передает срабатывания с помощью сухих контактов
Может работать в импульсном и бистабильном режимах
Настраивается через конфигуратор для ПК

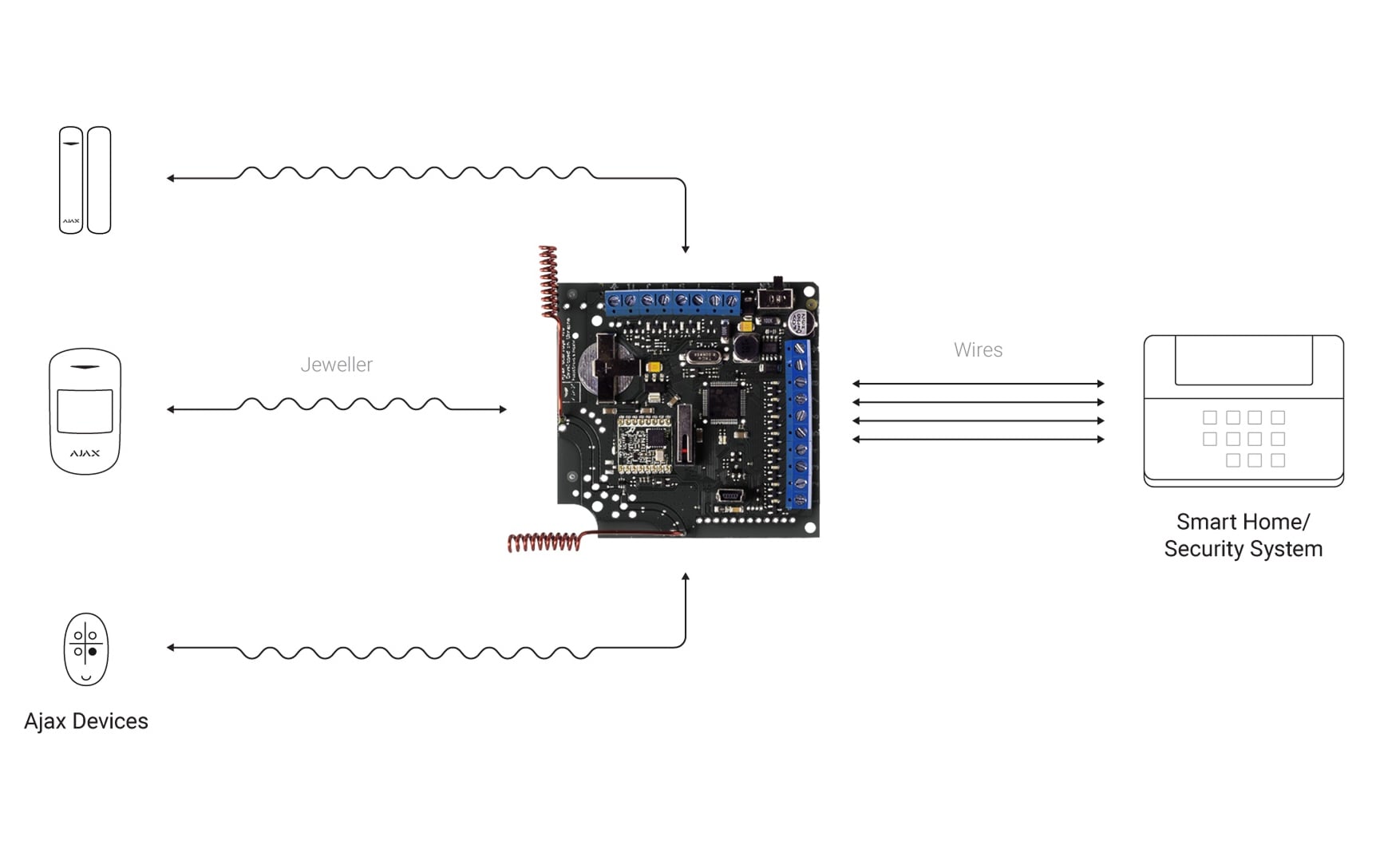

Принцип работы
При срабатывании датчика замыкает или размыкает транзисторные выходы. Проводная централь фиксирует событие и поднимает тревогу.
Особенности
Позволяет настроить датчики, провести тесты радиосвязи и зон обнаружения с помощью ПК.
Установка и монтаж
Устанавливается в корпусы проводных централей, в герметичные корпусы или пластиковые боксы.
Принцип работы
При срабатывании датчика замыкает или размыкает транзисторные выходы. Проводная централь фиксирует событие и поднимает тревогу.
Особенности
Позволяет настроить датчики, провести тесты радиосвязи и зон обнаружения с помощью ПК.
Установка и монтаж
Устанавливается в корпусы проводных централей, в герметичные корпусы или пластиковые боксы.
Технические параметры
Класcификация
Приемник сигнала беспроводных датчиков
Способ установки
Внутри помещений
Совместимость
Проводные и гибридные системы безопасности
Количество охранных зон
8
Количество сервисных зон
4
Шлейфы
NO/NC, EOL, 2EOL
Максимальное количество датчиков
99
Поддерживаемые устройства
Время доставки сигнала тревоги
0,15 с
Питание
Клеммы +/земля
Напряжение питания
8 - 14 В DC
miniUSB — 5 В (только для настройки)
miniUSB — 5 В (только для настройки)
Радиопротокол Jeweller
Дальность связи с централью — до 2000 м на открытом пространстве
Двусторонняя связь между устройствами
Диапазоны частот:
866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
(зависит от региона продажи)
Саморегулируемая мощность радиосигнала — до 25 мВт
Блочное шифрование, основанное на алгоритме AES
Период опроса датчика — 12 – 300 секунд
Узнайте больше о Jeweller >
Двусторонняя связь между устройствами
Диапазоны частот:
866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
(зависит от региона продажи)
Саморегулируемая мощность радиосигнала — до 25 мВт
Блочное шифрование, основанное на алгоритме AES
Период опроса датчика — 12 – 300 секунд
Узнайте больше о Jeweller >
Возможность подключения внешней антенны
+
Функция обновления ПО
+
Диапазон рабочих температур
От –10°С до +40°С
Допустимая влажность
До 90%
Антисаботаж
Защита от подлога
Оповещение о глушении
Тампер
Оповещение о глушении
Тампер
Настройка и тестирование
Через конфигуратор для ПК
Загрузить >
Загрузить >
Актуальная версия прошивки
5.57.1.5
Обновите прошивку ocBridge Plus через конфигуратор, если к модулю интеграции не можете подключить совместимые устройства Ajax.
Обновите прошивку ocBridge Plus через конфигуратор, если к модулю интеграции не можете подключить совместимые устройства Ajax.
Интерфейс
miniUSB
Размеры
95 × 92 × 18 мм
Вес
139 г
Гарантия
Меняем и ремонтируем в течение 24 месяцев с даты продажи
Комплектация
ocBridge Plus
Монтажный комплект
Инструкция
Монтажный комплект
Инструкция
Соберите систему безопасности за 2 минуты
Конфигуратор поможет подобрать комплект устройств для защиты дома и бизнеса с учетом количества помещений, размера участка и требований к безопасности. Используйте конфигуратор, чтобы посчитать бюджет, сделать заказ у сертифицированного партнера Ajax или получить консультацию.
Начать
Рекомендуемые товары
Модуль интеграции беспроводных детекторов Ajax ocBridge Plus в проводные и гибридные системы безопасности
Приемник для беспроводных детекторов сигнализации Ajax ocBridge Plus предназначен для присоединения беспроводных датчиков Ajax к проводным контрольным панелям. Для этого прибор Ajax ocBridge Plus оснащен радиоканальным приемником и 12 транзисторными выходами — восемь охранных выходов и четыре сервисных: для контроля разряда батареи, глушений, пропажи датчика. Выходы приемника ocBridge Plus соединяются кабелями с входами проводной контрольной панели системы безопасности. Таким образом выходы приемника ocBridge Plus становятся аналогом обычных проводных детекторов для входов интеллектуальной панели сигнализации. Когда беспроводной датчик срабатывает, он отправляет сигнал на приемник. Контрольная панель принимает информацию, обрабатывает ее, и размыкает или замыкает выход соответствующий датчику. Панель сигнализации воспринимает замыкание или размыкание выхода приемника, как замыкание или размыкание шлейфа детектора и информирует о тревоге. Приемник оснащен двусторонней системой радиосвязи Jeweller, которая шифрует сообщения и защищает устройство от подлога. Это обеспечивает защищенность помещения от попыток незаконного проникновения. Также, приемник ocBridge Plus имеет надежную систему связи, которая позволяет ему работать в пределах нескольких этажей бизнес-центра или на расстоянии до 2 км от детекторов охранной системы к контрольной панели при отсутствии преград. Устройство сигнализации ocBridge Plus используется для охраны любых объектов: частных и коммерческих помещений, магазинов, офисов, складов, производственных помещений и пр.Особенности приемника для беспроводных датчиков сигнализации ocBridge Plus
- Приемник ocBridge Plus позволяет сделать любую проводную контрольную панель беспроводной.
- Настройка приемника осуществляется при помощи Windows конфигуратора.
- Сообщения защищены от подлога шифрованием.
- Приемник ocBridge Plus оснащен 12-ю транзисторными выходами. Восемь выходов отвечают восьми зонам охраны. К каждой зоне можно приписать несколько беспроводных приборов — охранных брелоков или датчиков. В случае если к зоне приписан датчик, который работает в импульсном режиме — выход при тревоге размыкается или замыкается на одну секунду, если приписан датчик, который работает в бистабильном режиме — выход меняет свое состояние на противоположное в зависимости от состояния датчика. В случае если в зону приписаны кнопки брелоков, которые отвечают за постановку или снятие системы с охраны, выход будет менять свое состояние в зависимости от нажатий кнопок.
- Для удобства подключения к проводной контрольной панели, приемник ocBridge Plus оборудован клеммами.
- Приемник Ajax ocBridge Plus регулярно отслеживает сигналы тестирования датчиков, которые передаются на центральный блок. В случае если датчик попытаются сломать или демонтировать, приемник сразу сообщит об этом.
- Приемник защищен двумя тамперами от вскрытия и демонтажа.
- Максимальное расстояние между датчиками и приемником составляет до двух км на открытом пространстве.
- Антенна приемника ocBridge Plus оптимизирована и согласована для качественного приема сигналов внутри помещений.
- Четыре выхода используются для передачи сервисных сигналов: сработка тампера детектора, отсутствие сигнала тестирования, разряд батареи, глушения радиоканала.
- Один выход используется для передачи сигнала о срабатывании тамперов приемника при его вскрытии демонтаже.
- Приемник Ajax ocBridge Plus оснащен режимом тестирования, который позволяет определить соотношение сигнал/шум для каждого детектора системы безопасности. Этот режим позволяет выбрать оптимальное место установки для датчика.
- Приемник определяет глушения радиоканала. В случае выявления глушения немедленно отправляется сигнал тревоги.
- Для детектирования глушения используется адаптивный алгоритм, который позволяет избежать ложных срабатываний из-за естественных помех в радиоканале.
- Приемник для беспроводных датчиков системы безопасности Ajax ocBridge Plus отслеживает разряд батареи датчиков. В случае, если батарея одного из детекторов разряжается — активируется сигнал тревоги.
- Приемник ocBridge Plus отслеживает корректную работу устройств в сети. В случае если в контрольный промежуток времени сигнал тестирования от датчика не получен — активируется тревога.
- В приемнике ведутся журналы тревожных и сервисных событий — всегда можно посмотреть, в каком конкретно датчике сработал тампер, или сел аккумулятор, какой датчик отправлял сигнал тревоги.
- На плате приемника датчиков Ajax ocBridge Plus смонтирован выключатель, который, кроме удобного выключения прибора, предоставляет возможность предотвратить появление питания в процессе монтажа, для того чтобы избежать сбоев.
