Superior Transmitter Fibra

Технология связи Fibra

Проприетарная проводная технология. Fibra сочетает в себе надежность проводов и свободу радиосвязи.

Ключевые возможности:

• Двусторонняя связь.
• Передовая защита от саботажа.
• Блочное шифрование с динамическим ключом.
• Мгновенные оповещения.
• Дистанционная настройка в приложениях Ajax.

Подсоединение к линии

4-жильный кабель

Подключение к системе

к любой точке линии Fibra

Superior Transmitter Fibra можно установить после хаба, датчика, клавиатуры и сирены.

Длина линии Fibra

до 2000 м

При использовании витой пары U/UTP cat.5.

Шифрование связи

Все хранящиеся и передаваемые данные защищены блочным шифрованием с динамическим ключом.

Поддерживаемые конфигурации

• роллеты
• тампер
• проводное устройство с 15 типами событий

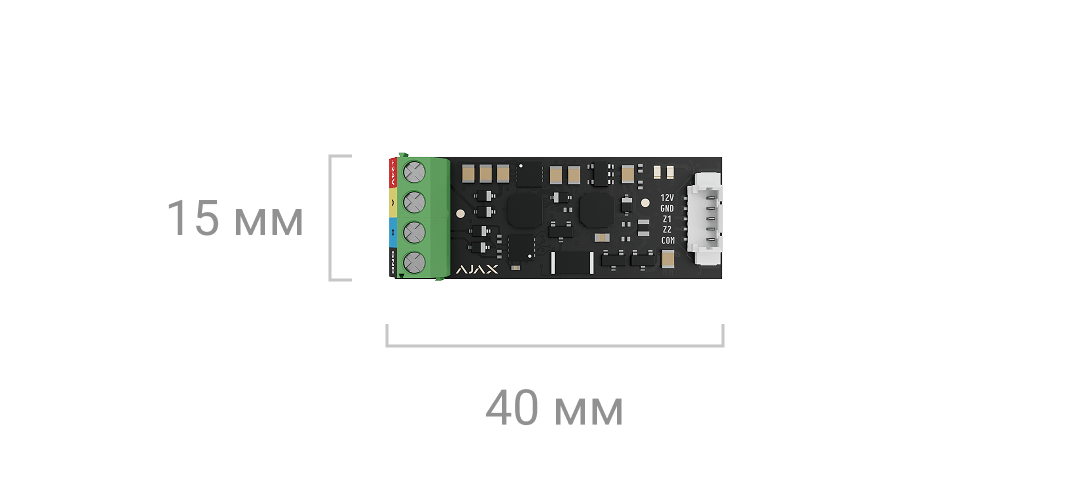

Контакты разъема

• 12В — выход питания для проводного устройства
• GND — заземление
• Z1-Z2 — входы для подключения проводного устройства
• COM — общий вход для подключения сигнальных контактов проводного устройства

Superior Transmitter Fibra имеет 2 входа (Z1 и Z2) для подключения проводного устройства по схеме AATT (Alarm Alarm Tamper Tamper).

Тип подключения

NO, NC, EOL, 2EOL, 3EOL

С общим сопротивлением резисторов EOL от 1 кОм до 40 кОм с шагом 100 Ом.

Длина кабеля

до 3 м

При использовании медного сигнального кабеля с площадью поперечного сечения жилы 0,22 мм².

Режим работы

импульсный, бистабильный

Типы событий

15 типов событий проводных устройств

• Тревога тампера
• Вторжение
• Пожар
• Неотложная помощь
• Тревожная кнопка
• Утечка газа
• Неисправность
• Затопление
• Разбитое стекло
• Превышена пороговая температура
• Низкая температура
• Маскирование
• Код принуждения (открытие)
• Вибрация
• Настройка вручную

Настраивает PRO или пользователь с правами администратора в приложении Ajax.

Защита от подлога

аутентификация устройства

Мгновенное обнаружение повреждения линии подключения

Для подключений EOL, 2EOL или 3EOL.

Обнаружение потери связи

от 36 с

Между хабом и Superior Transmitter Fibra. Можно изменить в настройках хаба.

Диапазон рабочего напряжения устройства

7-30 В⎓, 185 мВт (без нагрузки) / 1224 мВт (с нагрузкой)

Модуль питается от хаба.

Номинальное рабочее напряжение устройства

24 В⎓

Ток потребления в состоянии покоя при номинальном напряжении

2,1 мА

Максимальный ток потребления при номинальном напряжении

7,7 мА (без нагрузки)

51 мА (с нагрузкой)

Питание подключенных проводных устройств

10,5-15 В⎓, до 50 мА (общий максимальный потребляемый ток)

Одна линия питания от Superior Transmitter Fibra.

Superior Transmitter Fibra

Выносная клемма

Краткая инструкция
