Устанавливать Relay Jeweller должен только квалифицированный электрик, независимо от того, какого типа электроцепь используется для подключения реле.
Relay Jeweller можно использовать для блокировки доступа в помещение по магнитной карте, когда система безопасности находится под охраной. А также управлять питанием магнитного считывателя системы контроля управления доступом (СКУД) в приложении Ajax, Button Jeweller в режиме управления или сценарий.

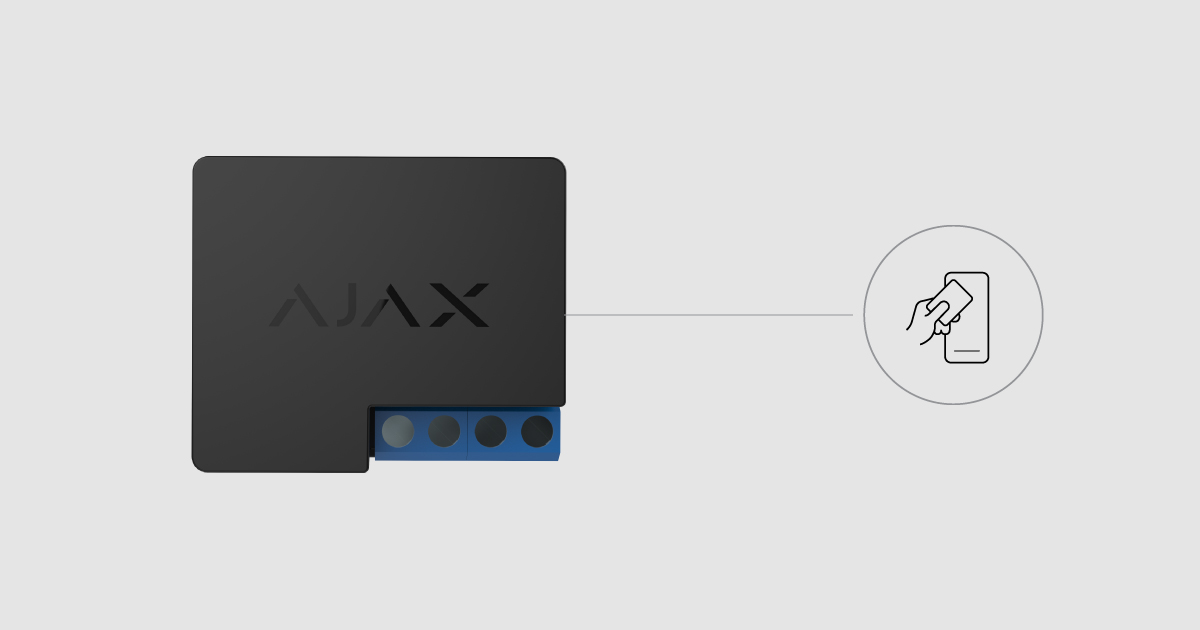

Реле размыкает и замыкает электрические цепи и используется для управления питанием электроприборов. Relay Jeweller — это слаботочное реле с беспотенциальным «сухим» контактом для удаленного управления электропитанием.
Для более сложных систем в портфолио Ajax есть четырехканальное реле Superior MultiRelay Fibra и модуль интеграции с двумя реле Superior MultiTransmitter IO (4X4) Fibra.
Как работает СКУД
Когда ключ-карта поднесена к магнитному считывателю, сигнал передается на контроллер СКУД, который подает импульс или разрывает цепь питания замка. После этого дверь открывается на время, заданное настройками СКУД.

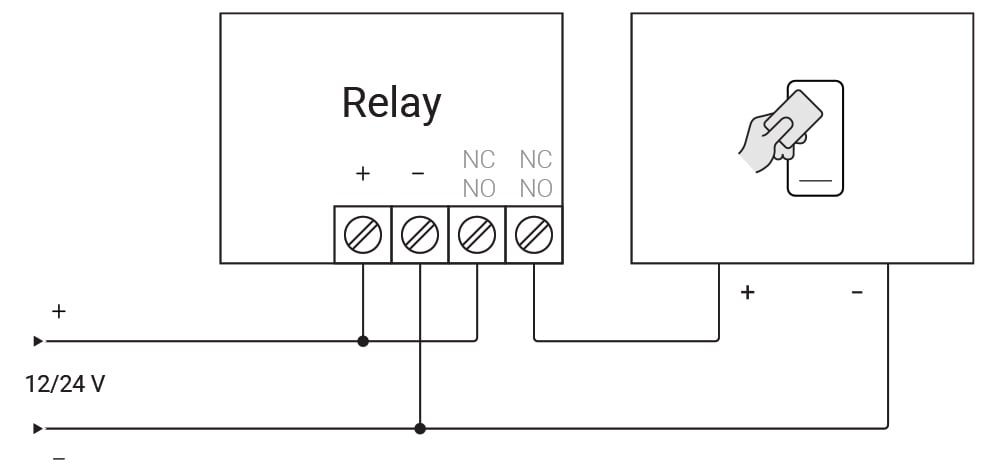

Принципиальная схема подключения Relay Jeweller к магнитному считывателю
Чтобы подключить реле в соответствии с приведенной схемой, необходимо иметь внешний источник питания 12/24 В.
Подключите источник питания к клеммам питания реле.
К одной из клемм контактов реле подключите «+» источника питания, а к другой клемме контактов реле— «+» магнитного считывателя.
Контакт «–» магнитного считывателя подсоедините к «–» источника питания.
При такой схеме подключения Relay будет управлять подачей питания на магнитный считыватель.
Заранее позаботьтесь о возможности отсоединения СКУД в экстренных случаях!
Управление питанием магнитного считывателя
Настройка Relay Jeweller
Откройте приложение Ajax и выберите нужное пространство.
Перейдите во вкладку Устройства
.
Зайдите в меню Relay Jeweller, перейдите в Настройки
и выберите Бистабильный режим работы, а также задайте Состояние контактов по умолчанию как Нормально закрытое.
Ручное управление СКУД

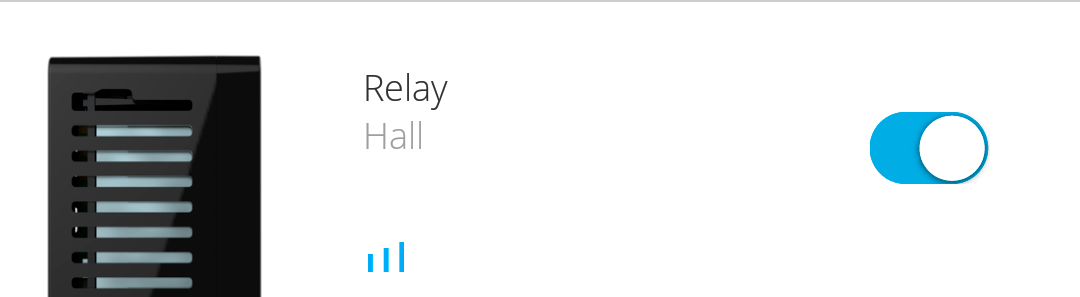

Нажмите на переключатель в строке Relay Jeweller — состояние контактов реле изменится на противоположное.
При замыкании контактов Relay Jeweller на считыватель подается питание и дверь можно открыть ключ-картой. В случае размыкания считыватель остается без питания и дверь остается закрытой.
Автоматическое управление питанием считывателя
Чтобы активировать один или несколько СКУД автоматически при постановке/снятии системы безопасности с охраны, по тревоге или нажатию Button, а также по расписанию, — создайте сценарий.
Сценарий можно создать в настройках Relay Jeweller: Устройства → Relay Jeweller → Настройки
→ Сценарии.
Как создать и настроить сценарий в системе Ajax
Дополнительные возможности
Электрическим замком можно управлять автоматически, если состояние охраны меняется в рамках принципа неотвратимости (нем. Zwangsläufigkeit).
Что такое принцип неотвратимости (Zwangsläufigkeit) и как он работает
