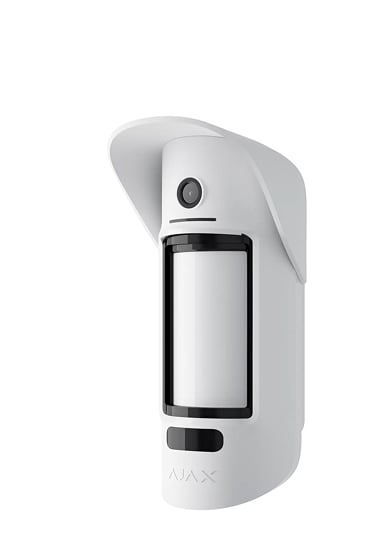

Бездротовий вуличний датчик руху з фотокамерою для верифікації тривог

Блискавична реакція. Підтверджені тривоги.

MotionCam Outdoor розпізнає вторгнення на територію з перших кроків і підтвердить його анімованою серією фотографій. Візуальна верифікація допоможе миттєво оцінити ситуацію, позбавляючи користувачів зайвого хвилювання, а охоронні компанії — даремних виїздів патрулів.
1
Виявив рух
2
Підняв тривогу
3
Надіслав докази
Lightning-fast alarms
Hub 2
Для роботи датчиків MotionCam Outdoor потрібна централь Hub 2 або Hub 2 Plus
Jeweller
Нагляд за територією та підтвердження тривог
MotionCam Outdoor PhOD
MotionCam Outdoor також доступний із підтримкою функції фото за запитом. Такі датчики роблять фото коли розпізнають вторгнення, а також за запитом користувача із застосунку Ajax.

Не проґавить жодної деталі

Поєднуючи кращу оптику, швидкий процесор і передові програмні алгоритми, MotionCam Outdoor робить інформативні знімки в будь-яку погоду вдень і вночі.
  • HDR–камера
  • ІЧ–підсвічування
  • Серії з 2–5 кадрів
Don't miss a thing

Застосунки для професійного моніторингу з підтримкою фотоверифікації Ajax

Horus
Horus
Manitou
Manitou
SBN
SBN
Sentinel
Sentinel
WBB
WBB
LISA

Інтелектуальний фільтр хибних тривог

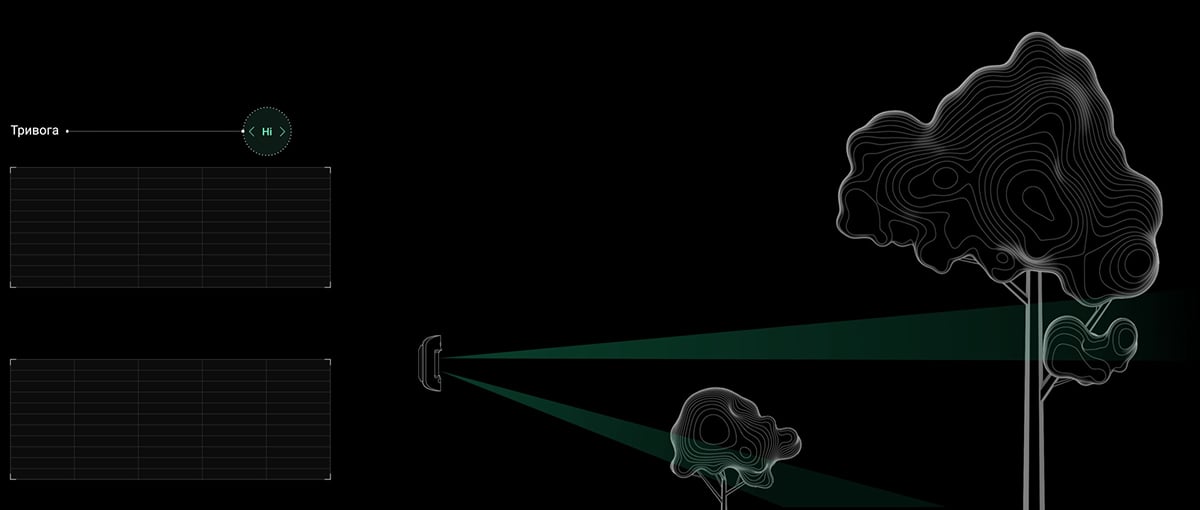

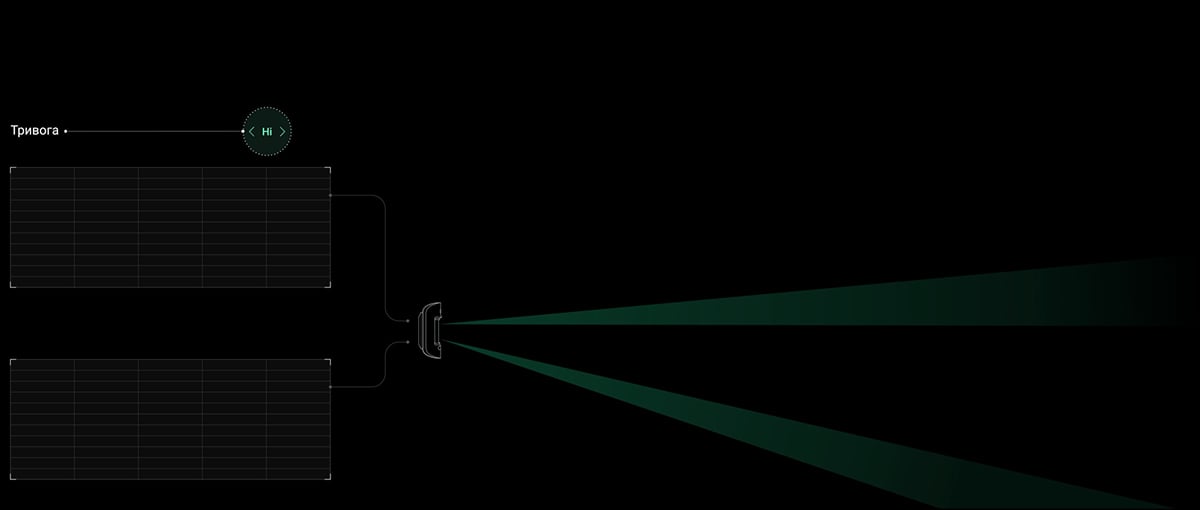

MotionCam Outdoor оснащено двома незалежними ІЧ-сенсорами, сигнали яких аналізує двоетапний алгоритм LISA. Щойно обидва ІЧ-сенсори виявили рух, LISA здійснює кореляційний і спектральний аналіз сигналів, що дає змогу моментально відрізнити реальну загрозу від перешкод.

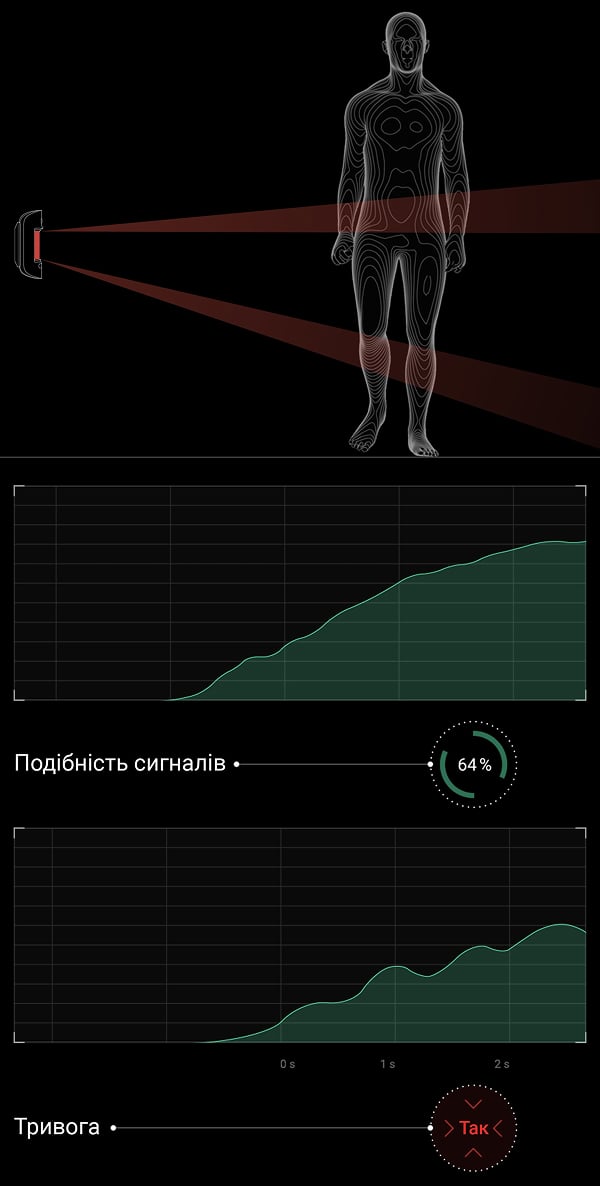

Кореляційний аналіз

Під час кожного виявлення руху алгоритм LISA в реальному часі аналізує та порівнює форми двох сигналів. Якщо форми схожі, датчик здіймає тривогу.
Correlation analysis Correlation analysis

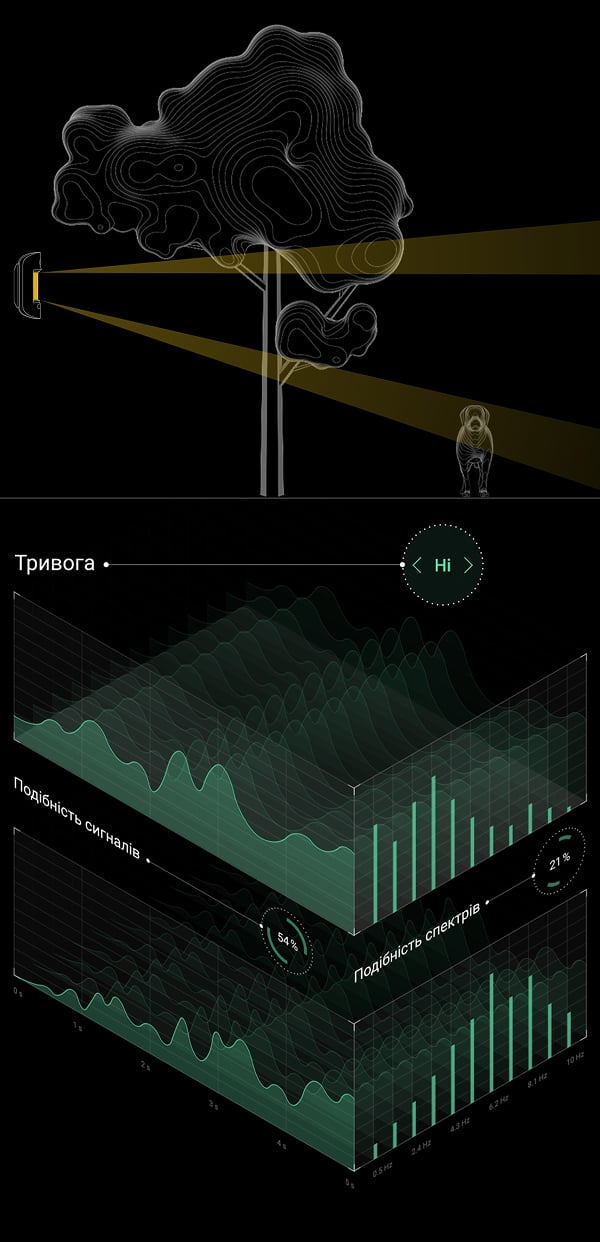

Спектральний аналіз

Якщо обидва сенсори вловлюють рух, але кореляційний аналіз не виявляє достатньої схожості форм, LISA порівнює частотні складові сигналів двох сенсорів.
Spectral analysis Spectral analysis
EN 50131

Багаторівневий захист від саботажу

MotionCam Outdoor не вдасться непомітно вивести з ладу, навіть якщо систему знято з-під охорони. Датчик оснащено сенсорами маскування, що реагують на перешкоди, завішування та зафарбовування лінзи.

Хабу буде потрібно менше хвилини1, щоб виявити втрату зв’язку з датчиком і повідомити про це пульту охорони та користувачам. Про те, що MotionCam Outdoor демонтували, стане відомо миттєво.
  • Система антимаскування
  • Сповіщення про зняття з кріплення
  • Гнучкі періоди опитування хаб-датчик
Multilevel sabotage protection
Effective security in any weather

Надійна охорона в будь-яку погоду

MotionCam Outdoor витримує температури від –25°С до +60°С, а для захисту сенсорів системи маскування від дощу та снігу ми передбачили спеціальний навіс.
  • Ефективність у спеку та холод
  • Захист корпусу IP55
  • Навіс для захисту від дощу та снігу в комплекті
  • Ефективність у спеку та холод
  • Захист корпусу IP55
  • Навіс для захисту від дощу та снігу в комплекті
Jeweller
Wings

Безкомпромісна надійність зв’язку

MotionCam Outdoor використовує одночасно два захищені радіопротоколи: Jeweller і Wings. Радіопротоколи працюють незалежно один від одного, і кожен заточено під свою функцію. Jeweller передає тривоги за 0,15 секунди, а завдяки Wings перший знімок із місця події буде в застосунку менш ніж за 9 секунд2.
Дальності радіосигналу вистачає, щоб встановити датчик там, де він буде найбільш ефективним. А строк роботи до 3 років від попередньо встановлених батарей мінімізує зусилля з його обслуговування.
  • Двосторонній зв’язок із хабом на відстані до 1700 метрів
  • Доставка фото менш ніж за
    9 секунд
  • До 3 років
    роботи від комплектних батарей

Мінімум ручної праці. Максимум налаштувань у застосунку.

Процес підключення та налаштування MotionCam Outdoor максимально економить час інженера монтажу. Щоб додати датчик до системи, достатньо відсканувати QR-код застосунком Ajax, дати йому ім’я та кімнату. Налаштування відбувається у застосунку в реальному часі з використанням тестів зон виявлення та рівня сигналу. В разі необхідності датчик можна тимчасово відключити або переналаштувати без виїзду на об’єкт, що охороняється.
Connecting Motioncam Outdoor
Сполучення з системою через QR-код
Installation Motioncam Outdoor
Встановлення на кріпильну панель SmartBracket без розбирання корпусу
Setting Motioncam Outdoor
Налаштування в застосунку
Professional installation

Професійне встановлення

Кваліфікований інженер монтажу гарантує якісне встановлення пристроїв та розкриття всіх можливостей системи безпеки. Зверніться по допомогу до сертифікованого партнера Ajax.

Технічні параметри

Класифікація
Сповіщувач охоронний оптико-електронний радіоканальний
Тип датчика
Бездротовий
Спосіб встановлення
Ззовні / всередині приміщень
Висота встановлення
0,8 – 1,3 м
Сумісність
Hub 2, Hub 2 Plus

Does not work with ReX radio signal range extender
Чутливий елемент
Два ІЧ–сенсори
Дальність виявлення руху
Налаштовується, від 3 до 15 м
Імунітет до тварин
Зростом до 80 см
Чутливість
Налаштовується, 3 рівні
Кут огляду датчика руху
Горизонтальний — 90°
Вертикальний — 80°
Кут огляду камери
Горизонтальний — 105°
Вертикальний — 50°
ТV дисторсія (стандарт EBU)
Бочкоподібна, –17%
Фото в разі тривоги
Роздільна здатність фото:

  • 320 × 176 пікселів (за замовчуванням)
  • 640 × 352 пікселів

Фільмування серій до 5 штук

Дізнатися більше
Інфрачервоне підсвічування для знімання в темряві
Є
Живлення
4 батареї CR123A
Напруга живлення
6 В
Строк роботи від батареї
До 3 років (до 2,5 років при увімкненій опції “Затримка на вхід”)

Обчислити час роботи від батарей
Радіопротокол Jeweller
Дальність зв’язку з централлю — до 1700 метрів на відкритому просторі
Двосторонній зв’язок між хабом і пристроєм

Робочі частоти:
866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
905,0 – 926,5 МГц
915,85 – 926,5 МГц
921,0 – 922,0 МГц
(залежить від регіону продажів)

Саморегульована потужність радіосигналу — до 20 мВт
Блочне шифрування з плаваючим ключем
Період опитування датчика — 12–300 секунд
Частотний гопінг

Дізнайтеся більше про Jeweller
Час доставлення сигналу тривоги
0,15 с
Радіопротокол Wings
Передавання серій фотографій
Час доставлення фотографії за стандартних налаштувань — до 9 секунд
Температурний сенсор
Є
Діапазон робочих температур
Від –25°С до +60°С
Допустима вологість
До 95%
Клас захисту
IP55
Антисаботаж
Антимаскування
Захист від підміни
Сповіщення про глушіння
Тампер на відкриття й відрив
Віддалене налаштування та тестування
Є
Сумісність із ПЦС
Тривоги щодо руху передаються на ПЦС із підтримкою протоколів SIA (DC-09) і Contact ID.

Софт ПЦС із підтримкою фотоверифікації тривог
Розміри
206 × 108 × 93 мм
Вага
470 г
Гарантія
24 місяці від дати продажу

Гарантійні умови
Комплектація
Датчик руху MotionCam Outdoor
Кріпильна панель SmartBracket
Козирок Hood
Чотири елементи живлення CR123A (попередньо встановлені)
Монтажний комплект
Інструкція
1 При інтервалі опитування хаб-датчик у 12 секунд
2 Час доставлення фотопідтвердження залежить від заданої в налаштуваннях роздільної здатності знімка

Зберіть систему безпеки за 2 хвилини

Конфігуратор допоможе підібрати комплект пристроїв для захисту дому та бізнесу, враховуючи кількість приміщень, розміри ділянки та вимоги до безпеки. Використовуйте конфігуратор, щоб розрахувати бюджет, зробити замовлення у сертифікованого партнера Ajax або отримати консультацію.
Почати

Вуличний датчик руху з фотоверифікацією тривог

Датчик руху — це сповіщувач, який фіксує рухи об'єктів і використовується для того, щоб контролювати територію, що охороняється, визначати вторгнення або запускати автоматизовані сценарії.

Види датчиків руху

Датчики присутності розрізняють за принципом дії, особливостями монтажу та використання і за точністю спрацьовування пристрою. Для того, щоб вибрати відповідний датчик руху для встановлення, потрібно ознайомитися з найбільш поширеними видами цього пристрою.

Вуличні та кімнатні датчики руху

За типом місця встановлення датчиків руху розрізняють прилади внутрішньої та зовнішньої установки. Основна відмінність у цих видів датчиків у захищеності корпусу вуличних пристроїв від впливу погодних факторів — снігу, дощу та вітру.

Дротові та бездротові датчики руху

Відмінність цих видів датчиків полягає у способі передачі сигналу. Дротові датчики на охоронну сигналізацію відправляють тривожний сигнал через кабельне підключення. Живлення дротового датчика забезпечує контрольна панель сигналізації або мережевий адаптер. Бездротові датчики присутності передають сигнал тривоги захищеним радіоканалом. Живлення бездротові пристрої одержують від батарей.

Інфрачервоні детектори руху

Інфрачервоні датчики руху реагують на теплове випромінювання тіла людини. Це найбільш поширений вид детектора руху. У цьому варіанті пристрою не виключені помилкові спрацьовування при нагріванні пристрою або, наприклад, при русі тварини. Але сучасні датчики руху здебільшого захищені від хибних спрацювань такого роду.

Ультразвукові датчики присутності

Ультразвукові випромінювачі працюють на високих частотах — від 20 кГц до 60 кГц. Через це тварини, наприклад коти, чутливі до таких частот, їх навіть використовують для дресирування тварин. Принцип роботи ультразвукового датчика руху полягає в ефекті Доплера. Хвиля, яка випромінюється, відбивається від об'єкта у русі, повертається і приймається приймачем, а частота хвилі змінюється. Це фіксується, датчик активує сигнал. Головна перевага такого датчика — він нечутливий до навколишнього середовища.

Лазерні або фотодатчики руху

У датчиках руху такого виду є випромінювач, наприклад, інфрачервоний світлодіод, і приймач — фотодіод такого ж спектра. Це простий детектор, встановлення якого можливе у двох виконаннях:
  1. Монтаж випромінювача і фотодіода в зоні, що охороняється, навпроти один одного. Коли людина проходить через віртуальний коридор, випромінювання переривається і не досягає приймача, тоді спрацьовує датчик.
  2. Встановлення випромінювача та фотодіода поруч фіксує зміни, коли в зоні дії датчика хтось є. Випромінювання відбивається від людини й потрапляє на фотодіод.

Датчик присутності мікрохвильовий

Пристрій складається з приймача та передавача, який генерує сигнал високої частоти. Коли біля датчика відбувається рух — частота змінюється. Приймач налаштований таким чином, що при зміні частоти, сигнал стає сильнішим і передається на реле або контрольну панель системи безпеки й вмикається навантаження. Мікрохвильові детектори руху дуже чутливі та можуть реагувати на рух навіть за незначними перегородками.

Підключення датчика руху

Існує безліч варіантів підключення датчиків присутності та залежать вони від ряду факторів. Для початку потрібно визначити потребу, наприклад, користувач шукає систему, яка убезпечить будинок від вторгнення ще зовні приміщення або всередині, встановлювати бездротовий або дротовий пристрій, з фотофіксацією тривог або без. У будь-якому випадку варто ознайомитися з детальною інструкцією, яку надають виробники та дотримуватися вказівок щодо встановлення або скористатися послугами професійних інсталяторів.

Вуличний бездротовий детектор руху з фотокамерою для верифікації тривог Ajax MotionCam Outdoor

MotionCam Outdoor — це бездротовий вуличний датчик руху для сигналізації з вбудованою камерою. У комплекті до пристрою є навіс Ajax Hood, для захисту детектора від дощу та снігу, прилад MotionCam Outdoor, панель кріплення SmartBracket, монтажний комплект та інструкція.

Принцип роботи вуличного датчика з фотоверифікацією тривог Ajax MotionCam Outdoor

MotionCam Outdoor — вуличний датчик руху з фотокамерою. Інфрачервоні сенсори датчика фіксують вторгнення, виявляючи рухливі об'єкти з температурою, близькою до температури людського тіла. Візуальна верифікація допоможе миттєво оцінити ситуацію. Позбавляючи користувачів від зайвого занепокоєння та виклику патрулів, датчик у режимі охорони постійно зчитує сигнали двох ІЧ-сенсорів. При виявленні руху MotionCam Outdoor передає сигнал на hub і сигналізує про тривогу миготінням індикатора, якщо індикація ввімкнена. Тривога фіксується, якщо обидва сенсори виявили рух. Паралельно вуличний датчик руху для сигналізації робить від 1 до 5 фото, залежно від налаштувань, та передає їх на контрольну панель. Hub по тривозі активує сирени, запускає сценарії та повідомляє про подію користувачів та охоронну компанію. Дальність детектування датчиком встановлюється вручну на відстань від трьох до п'ятнадцяти метрів. Це дозволяє точно визначити зону виявлення, уникнути помилкових спрацьовувань на кущі чи дерева.

Особливості бездротового вуличного датчика Ajax MotionCam Outdoor

Фільтр помилкових тривог

Бездротовий датчик для вулиці має пару незалежних інфрачервоних сенсорів, які реагують на рух. Сигнали, які надсилають сенсори, аналізує двоетапний алгоритм LISA. І тільки якщо обидва інфрачервоні датчики виявили рух, алгоритм аналізує сигнали й відрізняє перешкоди від реальної загрози. При коректному налаштуванні та встановленні MotionCam Outdoor, вуличний бездротовий датчик руху не реагує на тварин ростом до 80 см.

Підтвердження тривоги та негайна реакція

Вуличний датчик руху для сигналізації MotionCam Outdoor розпізнає вторгнення на територію, що охороняється, і відправляє власникам приміщення анімовану серію фотографій для підтвердження. За допомогою фотоверифікації можна запобігти помилковим виїздам патрулів, а користувачів системи безпеки вберегти від марного занепокоєння.

Адаптація до поточної погодної ситуації

Бездротовий датчик MotionCam Outdoor працює у температурному діапазоні від –25°C до +60°C. Для захисту сенсорів пристрою від дощу та снігу передбачено спеціальний навіс на корпусі.

Режим температурної компенсації

Вуличний датчик присутності Ajax MotionCam Outdoor сприймає людину та інші об'єкти як теплові плями. Пристрій відстежує ці плями й при їх русі сигналізує про тривогу. MotionCam Outdoor реагує на рух плям, температура яких близька до температури тіла людини. Якщо температура навколишнього середовища приблизно дорівнює температурі людини, коректна робота датчика не гарантується, якщо не застосовувати температурну компенсацію, завдяки якій датчик виявляє рух на всьому робочому діапазоні температур.

Захист від саботажу

Вуличний датчик руху з камерою MotionCam Outdoor не вдасться непомітно вимкнути або вивести з ладу. Все через наявність у бездротовому пристрої сенсорів маскування, які реагують на зафарбовування лінзи, завішування та перешкоди. Менше ніж за хвилину hub виявить відсутність зв'язку з датчиком руху і повідомить про подію користувачам.

Надійний зв'язок

Бездротовий датчик присутності Ajax використовує для передачі даних два захищені радіопротоколи: Jeweller і Wings. Це незалежні один від одного протоколи з різною функціональністю. Jeweller передає сигнал тривоги за 0,15 секунди, а Wings відповідає за швидку передачу знімків з місця події в додаток. Зв'язок із центральною панеллю hub підтримується на відстані 1700 м. А термін роботи бездротового датчика руху для зовнішньої установки — до 3 років від встановлених батарей.

Вулична камера для охорони

Камера у вуличному датчику адаптується до знімання при складному освітленні: потрапляння прямих сонячних променів, поверхні, що відбивають світло поруч чи світло вуличних ліхтарів. Ширококутна лінза дозволяє охопити всю територію, що охороняється. Інфрачервоний фільтр забезпечує кольоропередачу при яскравому освітленні, а два яскраві інфрачервоні світлодіоди гарантують видимість навіть у пітьмі. Охоронна камера в датчику присутності MotionCam Outdoor працює в різних умовах, що дозволяє отримати якісне зображення верифікації тривоги. Час доставлення фото в додаток Ajax залежить від вибраної роздільної здатності, рівня сигналу Jeweller і Wings, а також швидкості інтернету на hub.

Монтаж та встановлення

Для того, щоб додати бездротовий вуличний датчик руху з фотокамерою MotionCam Outdoor в систему, потрібно просканувати QR-код програмою Ajax, присвоїти пристрою ім'я та кімнату. Налаштування детектора відбуватиметься у мобільному додатку в реальному часі з використанням тестів рівня сигналу та зон виявлення. За необхідності є можливість тимчасово вимкнути бездротовий датчик руху або переналаштувати його. Для коректної роботи бездротового датчика руху, доцільне встановлення приладу на висоті 0,8-1,3 метра над рівнем землі на стіні будинку або на огорожі. Не варто встановлювати датчик руху поблизу металу та дзеркал, біля дерев та високих кущів, у місцях з низьким рівнем сигналу та ближче 1 м до hub.
