MultiTransmitter Jeweller

Бездротовий модуль для інтеграції до 18 стороніх пристроїв у систему Ajax

MultiTransmitter Jeweller

yA5lgs

9td1Wl

Зв’язок

Технологія зв’язку Jeweller

Пропрієтарна бездротова технологія звʼязку для передавання команд, тривог і подій.

Особливості:

  • Двосторонній зв’язок.
  • Передовий захист від саботажу.
  • Блокове шифрування з плаваючим ключем.
  • Миттєві сповіщення.
  • Дистанційне керування та налаштування в застосунках Ajax.

Діапазони радіочастот

866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
905,0 – 926,5 МГц
915,85 – 926,5 МГц
921,0 – 922,0 МГц

Залежить від регіону продажу.

Максимальна ефективна випромінювана потужність (ERP)

до 20 мВт

Модуляція радіосигналу

GFSK

Дальність радіосигналу

до 2000 м

Між модулем інтеграції та хабом або ретранслятором сигналу за відсутності перешкод.

Зашифрований зв’язок

Усі дані, що зберігаються та передаються, захищені блоковим шифруванням із плаваючим ключем.

Радіочастотний гопінг

Запобігає радіозавадам і глушінню.

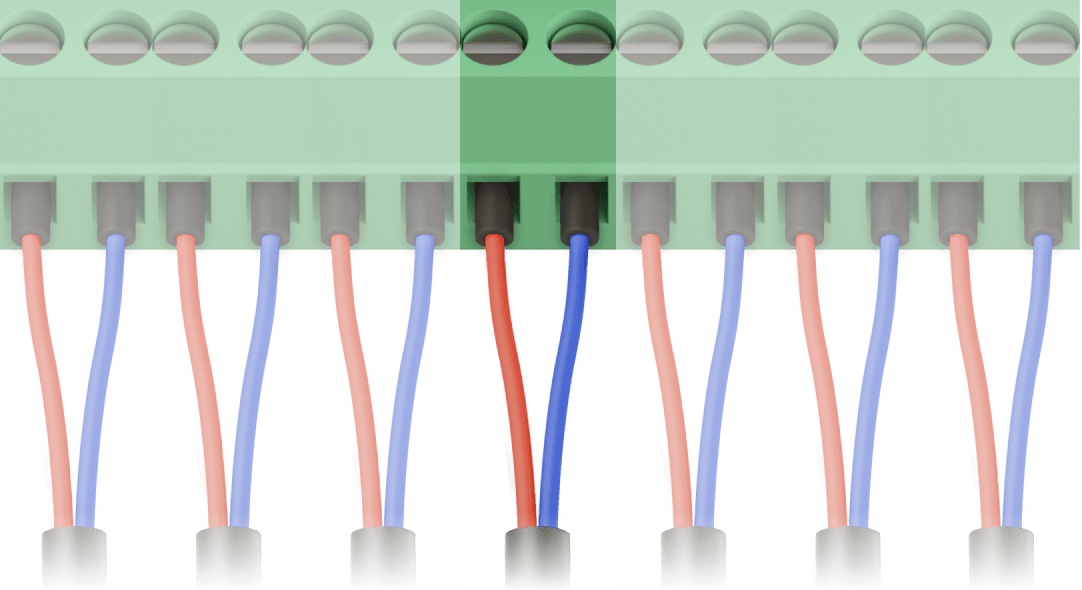

Під’єднання дротових пристроїв

Кількість зон

18 дротових зон

До однієї зони можна під’єднати кілька пристроїв. Кількість під’єднуваних пристроїв залежить від їхнього енергоспоживання.

Тип підключення

NC, NO, EOL

MultiTransmitter з версією прошивки нижче 2.13.

NC, NO, EOL, 2EOL, 3EOL

MultiTransmitter з версією прошивки 2.13 і вище. Модель Hub не підтримує 2EOL та 3EOL підключення.
Інші моделі хабів підтримують ці підключення лише з версією прошивки OS Malevich 2.13 і вище.

Опір EOL резисторів

від 1 кОм до 7,5 кОм з кроком 100 Ом

MultiTransmitter з версією прошивки нижче 2.13. Опір EOL резисторів визначається автоматично у PRO–застосунках Ajax.

від 1 кОм до 15 кОм для кожного резистора, сумарний опір до 30 кОм

MultiTransmitter з версією прошивки 2.13 і вище. Опір визначається автоматично для кожного EOL резистора у PRO–застосунках Ajax.

Довжина кабелю

до 400 м

У разі використання сигнального кабелю з обмідненою алюмінієвою жилою, перетин 0,22 мм².

Режими роботи

імпульсний, бістабільний

Налаштовується PRO або користувачем із правами адміністратора в застосунку Ajax.

Типи подій

15 типів подій дротових пристроїв

  • Тривога корпусу
  • Вторгнення
  • Пожежа
  • Невідкладна допомога
  • Тривожна кнопка
  • Газ
  • Несправність
  • Затоплення
  • Розбиття скла
  • Перевищено порогову температуру
  • Низька температура
  • Маскування
  • Код примусу (відкриття)
  • Вібрація
  • Інформаційний

Налаштовує PRO або користувач із правами адміністратора в застосунку Ajax.

Рекомендації

Пристрій живиться від мереж 100-240 В~ і призначений для використання тільки всередині приміщень.

Захист від саботажу

Тривога тампера

Два тампера сповіщають про спробу відкрити корпус MultiTransmitter чи відірвати його від поверхні.

Захист від підміни

автентифікація пристрою

Виявлення втрати зв'язку

протягом 36 секунд

Між хабом або ретранслятором та MultiTransmitter. Час виявлення залежить від налаштувань Jeweller або Jeweller/Fibra.

Миттєве виявлення втрати дротового з'єднання, коротких замикань та несправностей

у разі використання типу підключення EOL/2EOL/3EOL

Залежить від типу підключення.

Живлення

Живлення MultiTransmitter

100–240 В~, 50/60 Гц

Резервне живлення MultiTransmitter

12 В⎓, ємність до 7 А·год з повним циклом заряджання до 30 годин

Резервний акумулятор не входить до комплекту.

Живлення під’єднаних пристроїв

10,5–15 В⎓, сумарний максимальний споживаний струм до 1 А

Дві лінії живлення від MultiTransmitter для інших пристроїв. Одна лінія живлення для пожежних датчиків.

Корпус

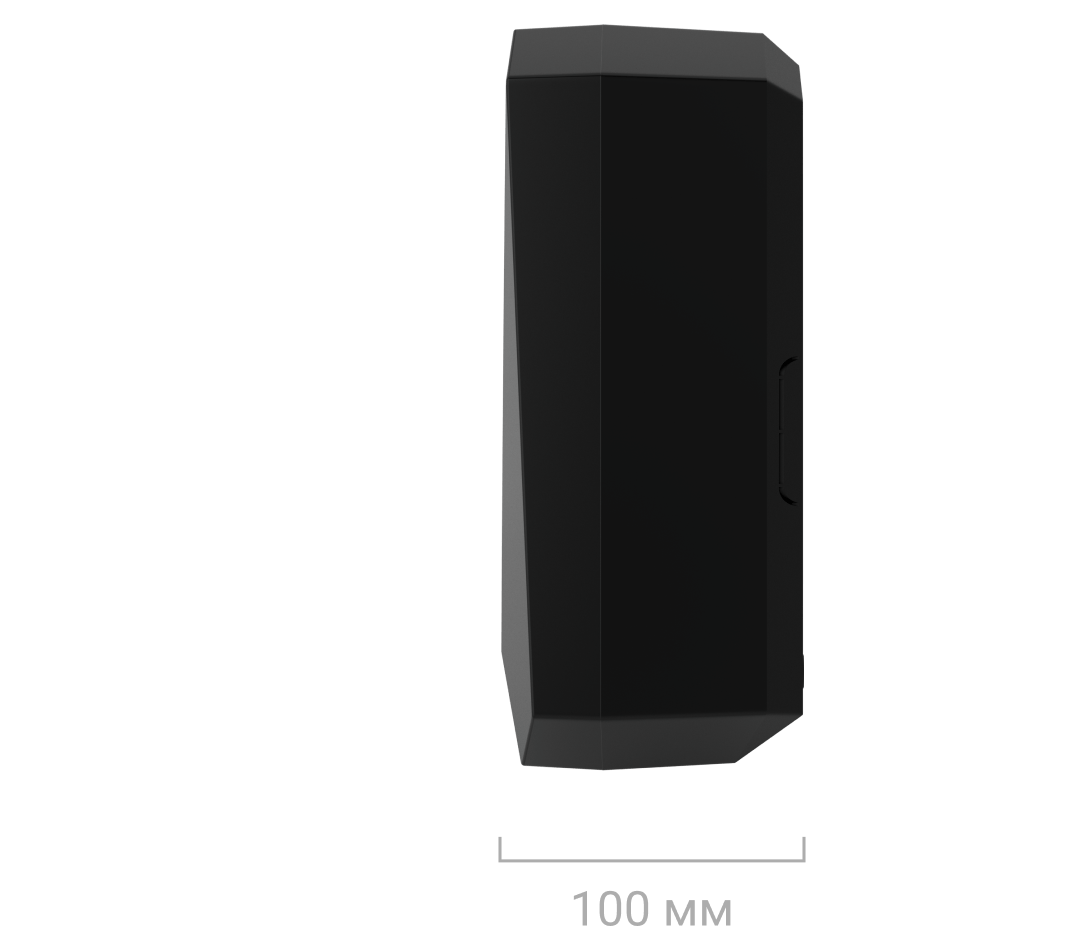

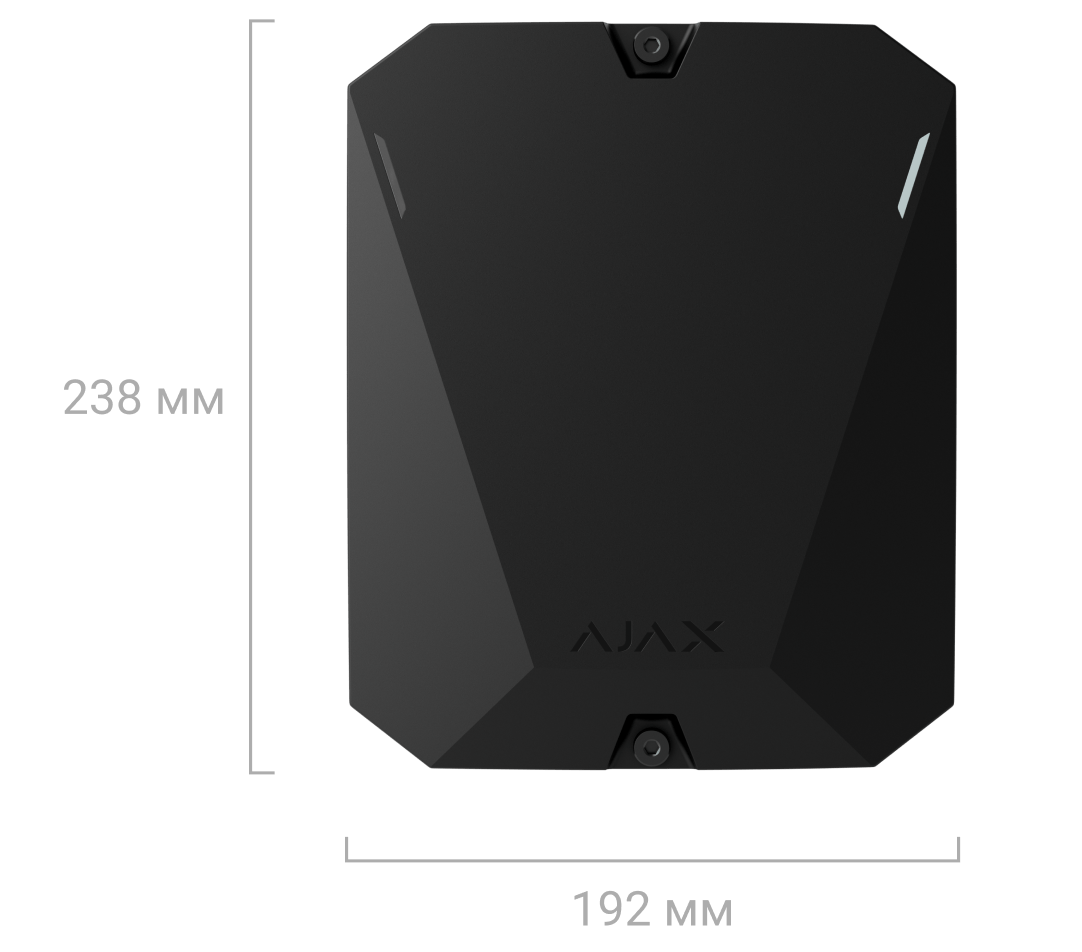

Розміри

192 × 238 × 100 мм

Вага білого пристрою

874 г

Вага чорного пристрою

802 г

Діапазон робочих температур

від −10 °C до +40 °C

Допустима вологість

до 75%

Клас захисту

IP40, IK06

У новій версії корпусу MultiTransmitter Jeweller є світловоди, що показують світлодіодну індикацію модуля. Натомість у попередній версії корпусу світлодіодний індикатор розташований на платі.

ttx
ttx

Кольори

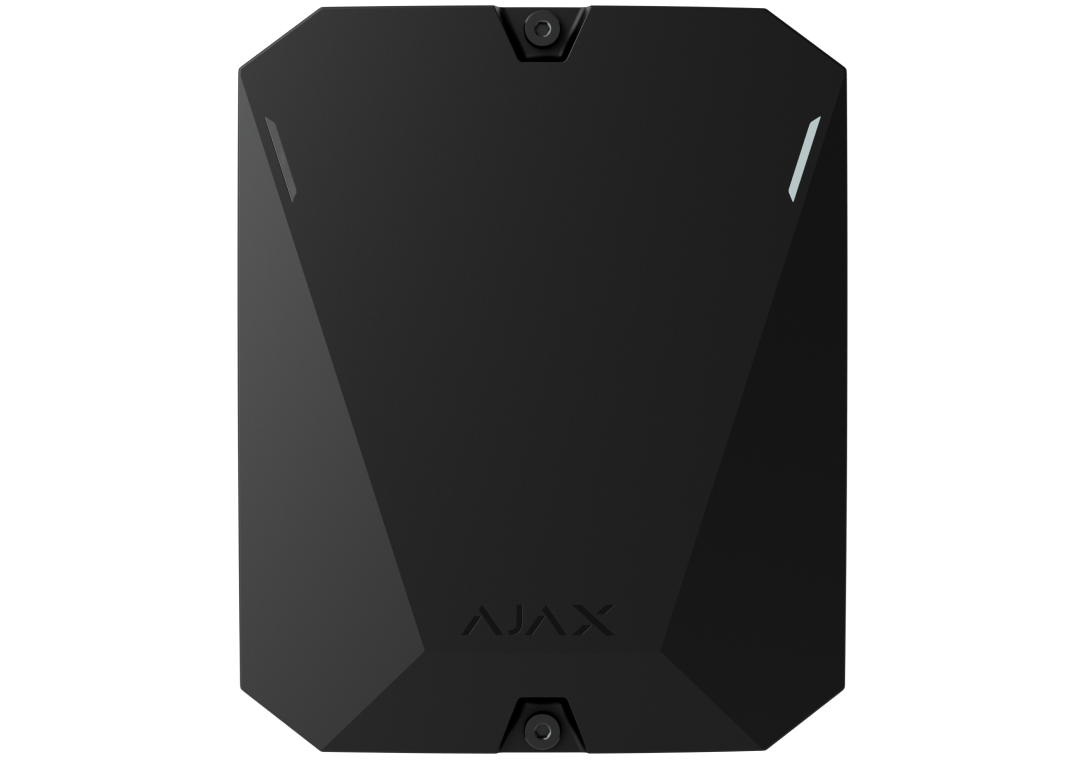

Чорний

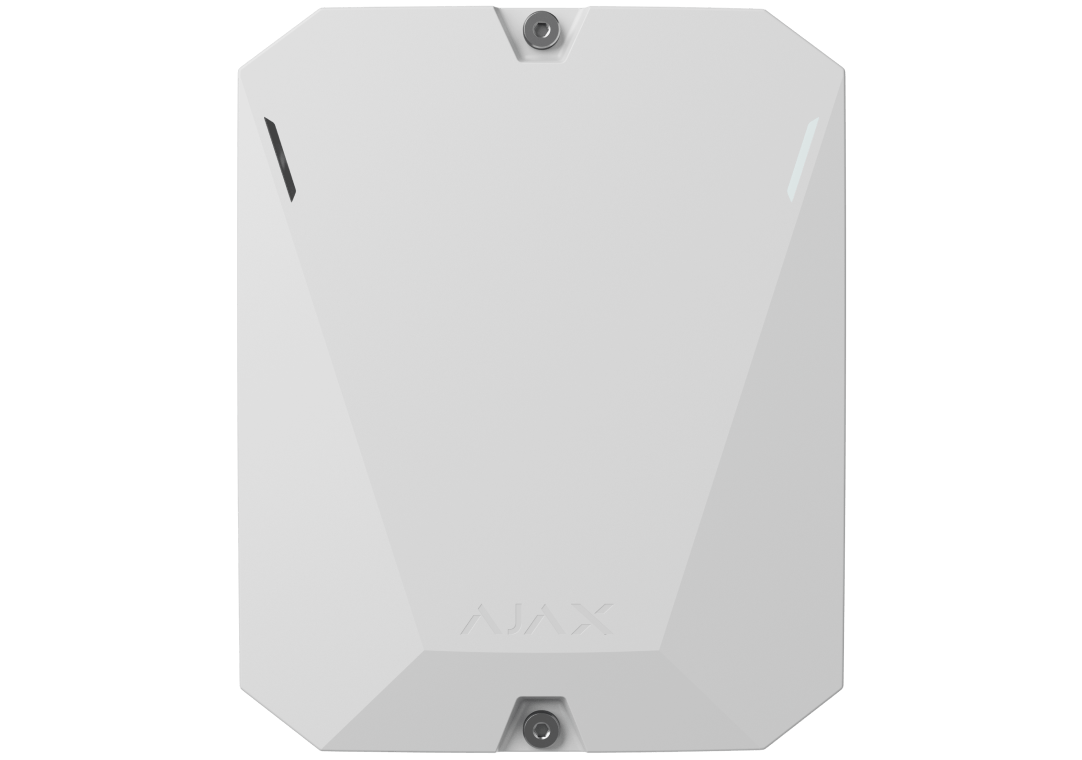

Білий

Комплектація

Плата MultiTransmitter

Корпус

Кабель живлення

Кабель підключення акумулятора 12 В⎓

Монтажний комплект

Коротка інструкція

hQt5e6

MultiTransmitter Jeweller

MultiTransmitter Jeweller

Відповідність стандартам охоронної сигналізації

Сертифікат виданий TREZOR TEST s.r.o.

EN 50131-1:2006 / A1:2009 / A2:2017 / A3:2020

EN 50131-6:2017

EN 50131-3:2009**

EN 50131-5-3:2017 / A1:2021

PD 6662:2017*

Клас захисту (SG)

Сертифікат виданий TREZOR TEST s.r.o.

2

Директива щодо радіообладнання (RED)

Сертифікат виданий MiCOM Labs

EN 300 220-1 V3.1.1

EN 300 220-2 V3.2.1

Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)

Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Директива щодо електромагнітної сумісності (ЕМС)

Сертифікат виданий MiCOM Labs

EN 301 489-1 V2.2.3

EN 301 489-3 V2.1.1

Директива щодо низьковольтного обладнання (LVD)

Сертифікат виданий MiCOM Labs

EN 62479:2010

EN 62368-1:2014+A11:2017

Кліматичний клас по EN 50131

Сертифікат виданий TREZOR TEST s.r.o.

||

INCERT

Сертифікат виданий Kiwa Nederland B.V.

T 031:2017+A1:2018+A2:2022

FCC ID

Сертифікат виданий Федеральною комісією з питань зв'язку

2AX5VMULTRA-NA

IC ID

Сертифікат виданий MiCOM Labs

26860-MULTRANA1

CSA

CSA Group Testing & Certification Inc.

ANSI/UL 62368-1:19

CSA C22.2 No. 62368-1:19

Пристрої системи домашньої охоронної сигналізації

UL LLC

UL 1023

Пристрої та системи охоронної сигналізації для комерційних обʼєктів

UL LLC

UL 2610

Стандарт для блоків керування, аксесуарів і приймального обладнання для систем охоронної сигналізації

UL LLC

CAN/ULC S304 (Canada)

Пристрої домашньої системи пожежної сигналізації

UL LLC

UL 985

Пристрої керування системами пожежної сигналізації для житлових споруд

UL LLC

ULC S545

Власні пристрої та системи охоронної сигналізації

ULC C1076

PSTI UK

Schedule 1
