Інструкція з використання MultiTransmitter Jeweller

MultiTransmitter Jeweller — модуль інтеграції для підключення дротових датчиків і пристроїв сторонніх виробників до системи Ajax. Має 18 дротових зон для під’єднання NC, NO, EOL, 2EOL та 3EOL пристроїв.

Для захисту від демонтажу MultiTransmitter оснащено двома тамперами. Пристрій живиться від мережі 100–240 В~, а також може працювати від резервного акумулятора 12 В⎓. Забезпечує живлення 10,5–15 В⎓ для підключених датчиків і пристроїв.

MultiTransmitter працює у складі системи Ajax, зв’язуючись із хабом через захищений радіопротокол Jeweller. Дальність зв’язку з хабом за відсутності перешкод — до 2000 метрів.

Функціональні елементи

Елементи корпусу

1. Гвинти, що фіксують кришку корпусу. Відкручуються комплектним шестигранним ключем (Ø 4 мм).

2. Світловоди для індикації стану модуля інтеграції (доступні в новій версії корпусу, тоді як у попередній версії світлодіодний індикатор розміщений на платі).

3. Місце для встановлення резервного акумулятора 12 В⎓ ємністю до 7 А∙год.

   Акумулятор не входить до комплекту MultiTransmitter.

4. QR-код та ідентифікатор / серійний номер MultiTransmitter.

5. Перфорована частина корпусу. Потрібна для спрацювання тампера при спробі відриву пристрою від поверхні. Не виламуйте її.

6. Перфоровані частини корпусу для виводу кабелів.

7. Кріплення для фіксації кабелів.

Елементи плати MultiTransmitter

1. Клеми живлення пожежних датчиків 10,5–15 В⎓.

2. Вхід живлення MultiTransmitter 100–240 В~.

3. Перша кнопка тампера. Сигналізує в разі зняття кришки корпусу MultiTransmitter.

4. Клеми підключення резервного акумулятора 12 В⎓.

5. Кнопка вмикання / вимикання.

6. Світлодіодний індикатор.

7. QR-код та ідентифікатор / серійний номер MultiTransmitter.

8. Клеми підключення дротових датчиків і пристроїв (зони).

9. Друга кнопка тампера. Сигналізує в разі відриву корпусу MultiTransmitter від поверхні.

Клеми MultiTransmitter

Клеми з лівого боку плати:

GND — заземлення.
+EXT — вихід живлення 10,5–15 В⎓ для пожежних датчиків, до 1 A сумарно на всі виходи живлення.
COM — спільний вхід для підключення кіл живлення та сигнальних контактів дротових датчиків і пристроїв.

Клеми з правого боку плати:

Z1–Z18 — входи для під’єднання дротових датчиків і пристроїв.
+12V — вихід живлення 10,5–15 В⎓ для дротових датчиків і пристроїв, до 1 A сумарно на всі виходи живлення.
COM — спільний вхід для підключення кіл живлення та сигнальних контактів дротових датчиків і пристроїв.

Принцип роботи

MultiTransmitter розроблений для інтеграції сторонніх дротових датчиків і пристроїв із системою Ajax. Інформацію про тривоги, несправності та події датчиків модуль інтеграції отримує через дротове підключення, після чого він передає інформацію на хаб за допомогою протоколу бездротового передавання даних Jeweller. Хаб своєю чергою надсилає повідомлення користувачам і на пульт централізованого спостереження охоронної компанії (ПЦС).

Дротовий пристрій, підключений до MultiTransmitter Jeweller, може працювати в одному з наступних режимів сенсора:

• Виявлення тривог

• Перемикання режимів охорони

• Контроль елементу блокування

• Контроль ригельного замка

MultiTransmitter можна використовувати для підключення тривожних кнопок та кнопок виклику невідкладної допомоги, датчиків руху для приміщень і вулиці, а також датчиків відчинення, вібрації, розбиття скла, газу, протікання, пожежних датчиків та інших.

Також можна налаштувати KeyArm Zone, що дозволить перемикати режими охорони системи за допомогою стороннього пристрою підʼєднаного до MultiTransmitter. KeyArm дозволяє ставити/знімати з охорони всю систему, індивідуальні групи чи керувати Нічним режимом.

Як налаштувати KeyArm Zone для систем Ajax

Тип пристрою зазначають у налаштуваннях зони, до якої під’єднано дротовий датчик чи пристрій. Від обраного типу залежить текст повідомлень про тривоги та події під’єднаного пристрою, а також коди подій, що передаються на ПЦС.

Режими роботи сенсора Контроль елементу блокування і Контроль ригельного замка використовуються для інтеграції сторонніх блокувальних елементів і болтових ригельних перемикачів в систему Ajax відповідно до принципу невідворотності (нім. Zwangsläufigkeit).

Дізнатися більше

Типи дротових пристроїв

Виявлення тривог
Тип події	Іконка	Значення
Тривога корпусу		Подія спрацювання тампера датчика чи пристрою.
Вторгнення		Тривога через спрацювання датчиків руху, відчинення тощо.
Пожежа		Тривога через спрацювання пожежних датчиків.
Невідкладна допомога		Тривога через натискання кнопки невідкладної допомоги.
Тривожна кнопка		Тривога через натискання тривожної кнопки.
Газ		Тривога через перевищення концентрації газу.
Несправність		Подія через несправність під’єднаного датчика чи пристрою. MultiTransmitter має бути підключений до Hub Plus, Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Superior Hub Hybrid (2G) чи Superior Hub Hybrid (4G) з версією прошивки OS Malevich 2.13.0 і вище.
Затоплення		Тривога через затоплення.
Розбиття скла		Тривога через спрацювання сенсора розбиття скла. Цей тип події працює лише в Імпульсному режимі роботи.
Перевищено порогову температуру		Тривога через те, що температура перевищує верхнє порогове значення.
Низька температура		Тривога через те, що температура стає меншою за нижнє порогове значення.
Маскування		Тривога через виявлення маскування пристрою.
Код примусу (відкриття)		Тривога через введення коду примусу. Цей тип події працює лише в Імпульсному режимі роботи.
Вібрація		Тривога через спрацювання сенсора вібрації (сейсмічного сенсора). Цей тип події працює лише в Імпульсному режимі роботи.
Інформаційний		Тип події, що налаштовується користувачем. Не надсилається користувачам в SMS та на пульт моніторингу охоронної компанії. MultiTransmitter має бути підключений до Hub Plus, Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Superior Hub Hybrid (2G) чи Superior Hub Hybrid (4G) з версією прошивки OS Malevich 2.13.0 і вище.
Перемикання режимів охорони
Іконка	Значення
	Можна налаштувати KeyArm Zone, що дозволить перемикати режими охорони системи за допомогою стороннього пристрою підʼєднаного до MultiTransmitter Jeweller. KeyArm дозволяє ставити/знімати з охорони всю систему, індивідуальні групи чи керувати нічним режимом. Опція KeyArm підтримується всіма централями (окрім моделей Hub (2G) Jeweller та Hub (4G) Jeweller) з версією прошивки OS Malevich 2.17 та вище. Якщо для груп налаштовано функцію Наслідувані групи, режим їх охорони може змінюватися автоматично залежно від їх налаштувань і стану ініціаторів. Як налаштувати KeyArm Zone для систем Ajax
Контроль елемента блокування
Іконка	Значення
	Ви можете налаштувати Контроль елемента блокування, який дозволяє отримувати сповіщення про стан стороннього елемента блокування. Функція Контроль елементу блокування підтримується сумісними хабами з OS Malevich 2.25 і новіших версій. Ця функція є частиною принципу невідворотності (нім. Zwangsläufigkeit). Дізнатися більше
Контроль ригельного замка
Іконка	Значення
	Ви можете налаштувати Контроль ригельного замка, що дозволяє отримувати сповіщення про стан ригеля замка. Функція Контроль ригельного замка підтримується сумісними хабами з OS Malevich 2.25 і новіших версій. Ця функція є частиною принципу невідворотності (нім. Zwangsläufigkeit). Дізнатися більше

MultiTransmitter має 18 дротових зон. До однієї зони рекомендовано під’єднувати один пристрій. Кількість під’єднуваних пристроїв залежить від їхнього енергоспоживання. Максимальне сумарне споживання всіх пристроїв або датчиків, що під’єднано до всіх зон — 1 А.

Модуль інтеграції має три лінії живлення 10,5–15 В⎓: одна для пожежних датчиків і дві — для інших пристроїв.

Підтримувані типи підключення:

• NO (нормально відкритий).

• NC (нормально закритий).

• EOL (підключення з одним резистором).

• 2EOL (підключення з двома резисторами).

• 3EOL (підключення з трьома резисторами).

Пристрій підтримує EOL з опором від 1 кОм до 15 кОм, сумарний опір усіх резисторів — до 30 кОм. Для посилення захисту від саботажу в одному датчику можуть використовуватися EOL резистори з різним опором. Рекомендоване співвідношення опору EOL резисторів: R1＝R, R2＝2·R, R3＝3·R.

У застосунку Ajax можна вибрати нормальний стан (нормально закритий або нормально відкритий) для кожної з пар клем: тривожних, тамперних, несправностей. Це дає змогу під’єднати до MultiTransmitter будь-який датчик із «‎сухими» контактами, незалежно від його конфігурації.

Як під’єднати дротовий датчик або пристрій до MultiTransmitter

Технологія радіозв’язку Jeweller

Jeweller — радіопротокол, що забезпечує швидкий та надійний двосторонній зв’язок між хабом та пристроями системи. Протокол миттєво надсилає інформативні сповіщення про тривоги: охоронні компанії та користувачі точно знають, який пристрій спрацював, коли та де це сталося.

Jeweller застосовує шифрування та автентифікацію для захисту від саботажу, а також проводить регулярні опитування пристроїв для відображення їхніх станів у режимі реального часу. З дальністю бездротового зв’язку до 2000 м, Jeweller забезпечує захист об’єктів і найкращий досвід користування як для власників системи, так і для інженерів монтажу.

Передавання подій на пульт

Система Ajax може передавати події та тривоги в застосунок для моніторингу Ajax PRO Desktop, а також на пульт централізованого спостереження (ПЦС) у форматах протоколу Sur-Gard (Contact ID), SIA (DC-09), ADEMCO 685 та інших пропрієтарних протоколів. Повний перелік підтримуваних протоколів доступний за посиланням.

До яких ПЦС можна приєднати систему Ajax

MultiTransmitter може передавати такі події:

1. Тривога / відновлення тамперів MultiTransmitter.

2. Тривоги / відновлення під’єднаних пристроїв.

3. Втрата / відновлення зв’язку між MultiTransmitter та хабом / ретранслятором радіосигналу.

4. Втрата / відновлення зв’язку між MultiTransmitter та під’єднаними до нього пристроями.

5. Примусове вимкнення / увімкнення MultiTransmitter.

6. Примусове вимкнення / увімкнення під’єднаних до MultiTransmitter дротових датчиків і пристроїв.

7. Невдала спроба встановити систему безпеки під охорону (при ввімкненій перевірці цілісності).

У разі отримання тривоги оператор пульта охоронної компанії знає, що сталося і куди потрібно відправити групу швидкого реагування. Адресність кожного пристрою Ajax дає змогу відправляти в PRO Desktop або на ПЦС не тільки події, але і тип пристрою, присвоєне йому ім’я і кімнату розташування. Перелік параметрів, які передаються, може відрізнятися залежно від типу ПЦС та вибраного протоколу зв’язку з пультом.

Додавання MultiTransmitter у систему

Перш ніж додати пристрій

1. Установіть застосунок Ajax.

2. Увійдіть в обліковий запис або створіть новий.

3. Виберіть простір або створіть новий.

   Що таке простір

   Як створити простір

   Функціональність простір доступна в застосунках таких версій або вище:

   • Ajax Security System 3.0 для iOS;

   • Ajax Security System 3.0 для Android;

   • Ajax PRO: Tool for Engineers 2.0 для iOS;

   • Ajax PRO: Tool for Engineers 2.0 для Android;

   • Ajax PRO Desktop 4.0 для macOS;

   • Ajax PRO Desktop 4.0 для Windows.

4. Додайте хоча б одну віртуальну кімнату.

5. Додайте в простір сумісний хаб. Переконайтеся, що хаб увімкнений і має доступ до інтернету: через Ethernet, Wi-Fi і/або стільникову мережу.

6. Переконайтеся, що простір не перебуває в режимі охорони, хаб не оновлюється. Для цього перевірте статуси в застосунку Ajax.

Види облікових записів та їхні права

Як додати MultiTransmitter

1. Відкрийте застосунок Ajax. Перейдіть до вкладки Пристрої та натисніть Додати пристрій.

2. Задайте назву модуля інтеграції.

3. Проскануйте QR-код або введіть вручну ідентифікатор. QR-код розміщений на задній частині корпусу, платі та пакованні пристрою. Ідентифікатор пристрою можна знайти під QR-кодом.



4. Виберіть віртуальну кімнату та охоронну групу (якщо режим груп увімкнено).

5. Натисніть Додати.

6. Увімкніть MultiTransmitter, затиснувши кнопку ввімкнення на 3 секунди. Враховуйте, що запит на підключення до хаба передається лише в момент увімкнення модуля інтеграції. Якщо підключення не відбулося, вимкніть MultiTransmitter на 5 секунд і спробуйте ще раз.

Якщо на хаб уже додано максимальну кількість пристроїв, під час додавання ви отримаєте сповіщення про помилку.

MultiTransmitter працює лише з одним хабом. Після під’єднання до нового хаба модуль інтеграції припиняє обмін командами зі старим. Після додавання на новий хаб MultiTransmitter не видаляється зі списку пристроїв старого хаба. Це треба зробити вручну в застосунку Ajax.

Підключений модуль інтеграції з’явиться у списку пристроїв хаба в застосунку. Оновлення статусів пристроїв залежить від установленого в налаштуваннях Jeweller чи Jeweller/Fibra періоду опитування. Значення за початкових налаштувань — 36 секунд.

Іконки MultiTransmitter

Іконки показують деякі стани MultiTransmitter. Побачити їх можна в застосунку Ajax на вкладці Пристрої .

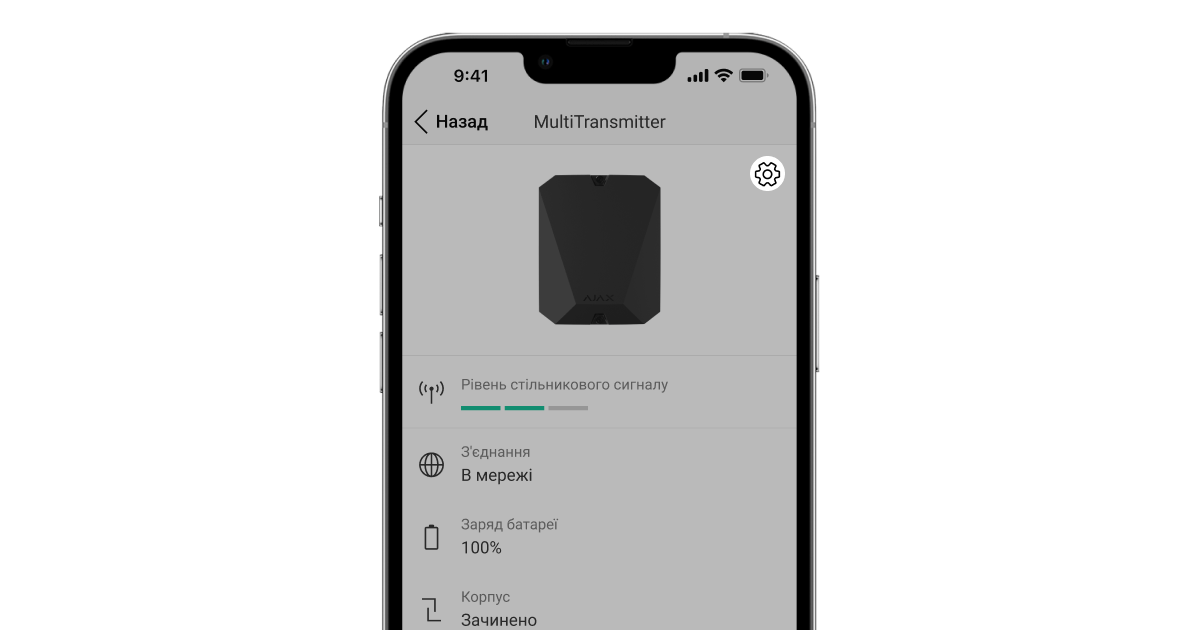

Стани MultiTransmitter

Стани містять інформацію про модуль інтеграції та його робочі параметри. Про стани MultiTransmitter можна дізнатися в застосунку Ajax:

1. Перейдіть до вкладки Пристрої .

2. Виберіть MultiTransmitter у переліку пристроїв.

Налаштування MultiTransmitter

Щоб змінити налаштування MultiTransmitter у застосунку Ajax:

1. Перейдіть на вкладку Пристрої .

2. Виберіть MultiTransmitter у списку.

3. Перейдіть у Налаштування, для цього натисніть на іконку шестерні .

4. Задайте потрібні параметри.

5. Натисніть Назад, щоб нові налаштування збереглися.

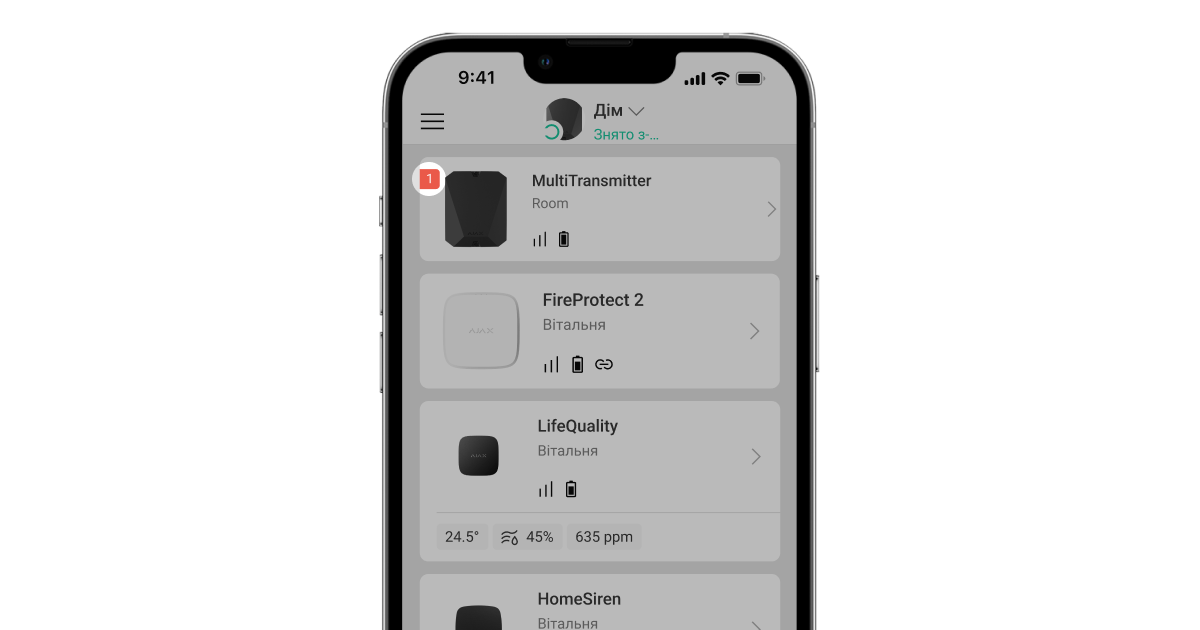

Несправності MultiTransmitter

Якщо у модуля інтеграції виявлено несправність (наприклад, відсутній зв’язок із хабом за протоколом Jeweller), у застосунку Ajax у лівому верхньому куті іконки пристрою відобразиться лічильник несправностей.

Усі несправності можна побачити у станах модуля інтеграції. Поля з несправностями будуть підсвічені червоним кольором.

Несправність відображено, якщо:

• Корпус модуля інтеграції відкрито або його відірвано від поверхні (спрацювання тамперів).

• Відсутній зв’язок між модулем інтеграції та хабом чи ретранслятором радіосигналу за протоколом Jeweller.

• Акумулятор розряджений.

• Акумулятор заряджається понад 40 годин.

• Збій підключення резервного акумулятора (акумулятор фізично не підключений або є апаратні проблеми, наприклад кабель підключення несправний).

• Закорочено лінію живлення датчиків.

MultiTransmitter може повідомляти про несправності на пульт охоронної компанії, а також користувачам через пуш-сповіщення та SMS.

Вибір місця встановлення MultiTransmitter

Вибираючи місце встановлення MultiTransmitter, враховуйте параметри, які впливають на коректну роботу модуля інтеграції:

• Рівень сигналу Jeweller.

• Віддаленість від хаба.

• Наявність перешкод для проходження радіосигналу між модулем інтеграції та хабом: стін, міжповерхових перекриттів, габаритних об’єктів.

• Довжину кабелю для під’єднання дротових датчиків і пристроїв до MultiTransmitter.

Враховуйте рекомендації щодо розміщення під час розробки проєкту охоронної системи об’єкта. Проєктуванням і встановленням охоронної системи мають займатися спеціалісти. Список авторизованих партнерів Ajax доступний за посиланням.

Рівень сигналу

Рівень сигналу Jeweller визначається кількістю недоставлених або пошкоджених пакетів даних, якими обмінюються хаб і датчик, за визначений проміжок часу. Про рівень сигналу повідомляє в вкладці Пристрої :

• Три поділки — відмінний рівень сигналу.

• Дві поділки — хороший рівень сигналу.

• Одна поділка — низький рівень сигналу, стабільну роботу не гарантовано.

• Перекреслена іконка — сигнал відсутній.

Де не можна встановлювати MultiTransmitter

• На вулиці. Це може призвести до виходу модуля інтеграції з ладу.

• У приміщеннях із показниками температури та вологості, що виходять за межі допустимих. Це може призвести до виходу з ладу модуля інтеграції.

• У місцях, де модуль інтеграції має рівень сигналу Jeweller, що складає нуль або одну поділку. Це може призводити до втрат зв’язку з модулем інтеграції.

• На відстані менше одного метра від хаба чи ретранслятора радіосигналу. Це може призводити до втрат зв’язку з модулем інтеграції.

Встановлення MultiTransmitter

MultiTransmitter призначено для встановлення всередині приміщень. Рекомендуємо вибирати приховане від очей місце встановлення, щоб знизити ризик саботажу з боку зловмисників.

Фіксуйте модуль інтеграції на вертикальній поверхні за допомогою комплектних кріплень. Усі необхідні отвори для цього вже зроблені.

Щоб встановити модуль:

1. Заздалегідь підготуйте отвори для кабелів, обережно виламавши перфоровані частини корпусу MultiTransmitter.



2. Закріпіть корпус комплектними шурупами на вертикальній поверхні в вибраному місці встановлення. При кріпленні використовуйте всі точки фіксації, які присутні на корпусі. Одна з них, у перфорованій частині кріплення над тампером, потрібна для спрацювання тампера в при спробі відірвати MultiTransmitter від поверхні.



3. Встановіть плату MultiTransmitter у корпус на тримачі.



4. Установіть резервний акумулятор 12 В⎓ на спеціальні тримачі в корпусі. Враховуйте, що до клем не можна під’єднувати сторонні блоки живлення.

   Рекомендуємо використовувати акумулятор на 12 В⎓ ємністю 4 або 7 А∙год. Для таких акумуляторів є спеціальні тримачі в корпусі. Також можна використовувати аналогічні акумулятори іншої ємності, якщо вони підходять за габаритами, а час їхнього повного заряджання не перевищує 40 годин. Максимальний розмір акумулятора для встановлення в корпус — 150 × 65 × 94 мм, максимальна вага — 5 кг.

5. Під’єднайте до модуля інтеграції дротові датчики та пристрої.

6. Під’єднайте резервний акумулятор до клем на платі згідно зі схемою нижче, використовуючи комплектний кабель підключення. Дотримуйтеся полярності підключення дротів. Надійно зафіксуйте дроти у клемах.



7. Увімкніть модуль інтеграції.

8. Встановіть кришку на корпус модуля інтеграції та закріпіть її комплектними гвинтами в нижній і верхній частинах.



Підключення дротових датчиків і пристроїв до MultiTransmitter

Підготовка та довжина кабелів

Вивчіть інструкцію стороннього дротового датчика або пристрою перед встановленням. У разі виникнення питань звертайтеся до служби технічної підтримки виробника цих датчиків або пристроїв.

Порушення основних правил монтажу, рекомендацій цієї інструкції та настанов виробника сторонніх дротових датчиків або пристроїв може призводити до їх некоректної роботи та хибних тривог.

При проєктуванні схеми розміщення модуля інтеграції, а також під’єднуваних дротових пристроїв ураховуйте схему розведення силових кабелів об’єкта. Прокладати сигнальні кабелі для пристроїв системи безпеки необхідно на відстані не менше 50 см від силових при паралельному прокладанні, а в разі їхнього перетину дотримуйтеся кута 90°.

Для об’єктів на етапі будівництва або ремонту прокладення кабелів відбувається після прокладання електропроводки об’єкта. Для впорядкування та фіксування кабелів використовуйте захисні труби, стяжки, кліпси та скоби. Слідкуйте за тим, щоб під час монтажу елементи кріплення не пошкодили кабелі чи їхню ізоляцію.

У разі зовнішнього прокладання кабелів (без монтажу в стіни) використовуйте короб-канал або гофр. Гофри, канали та короби необхідно заповнювати кабелями не більше ніж наполовину. Не допускайте провисання кабелів. Якщо можливо, приховайте гофр або короб-канал від сторонніх очей, наприклад, за меблями.

Під час монтажу дотримуйтеся радіуса вигину дротів. Він зазначається виробником у технічних характеристиках кабелю. В іншому разі ви ризикуєте пошкодити або зламати його.

Перед монтажем обов’язково перевірте всі кабелі на наявність перегинів і фізичних пошкоджень. Виконуйте монтаж таким чином, щоб мінімізувати ймовірність пошкодження кабелів зовні.

Рекомендуємо використовувати сигнальний алюмінієвий кабель, покритий міддю, з перерізом 0,22 мм². Максимальна довжина сигнального кабелю для підключення сторонніх пристроїв до MultiTransmitter — 400 метрів. У разі використання іншого типу кабелю значення може змінюватися. Тестування на інших типах кабелів не проводилося.

Під’єднання до MultiTransmitter

Під час під’єднання не скручуйте дроти між собою, а злютовуйте. Кінці дротів, які будуть використовуватися для підʼєднання до клем модуля інтеграції, мають бути залуджені або обтиснуті спеціальною гільзою. Це забезпечить надійність під’єднання. Дотримуйтеся техніки безпеки та правил проведення електромонтажних робіт при під’єднанні сторонніх датчиків або пристроїв.

1. Виберіть зону MultiTransmitter, до якої ви хочете під’єднати датчик або пристрій.

2. Заведіть кабель до корпусу модуля інтеграції.

3. Під’єднайте сторонні дротові датчики чи пристрої до відповідних клем MultiTransmitter. Схему підключення можна знайти в інструкції з використання від виробника дротового датчика або пристрою.

   Вивчіть інструкцію від виробника, перш ніж під’єднувати пристрій до MultiTransmitter.

4. Надійно зафіксуйте дроти у клемах.

5. Закріпіть кабель стяжками, використовуючи спеціальні кріплення всередині корпусу.



   Якщо для роботи дротового датчика або пристрою потрібне живлення 12 В⎓, його можна під’єднати до клем живлення відповідної зони MultiTransmitter. Для пожежних датчиків передбачені окремі клеми. Не підключайте до клем живлення для датчиків зовнішнє живлення (наприклад, сторонні блоки живлення) — це може призвести до поломки пристрою.

6. Додайте датчик або пристрій до системи.

Як під’єднати дротовий датчик або пристрій до MultiTransmitter

Додавання до системи

1. Відкрийте застосунок Ajax. Перейдіть до вкладки Пристрої .

2. Знайдіть MultiTransmitter у списку пристроїв.

3. Натисніть на меню Пристрої під модулем інтеграції.

4. Натисніть Додати дротовий пристрій.

5. Назвіть пристрій або датчик, виберіть дротову зону, до якої буде фізично під’єднано пристрій або датчик, виберіть віртуальну кімнату розташування та охоронну групу.

6. Натисніть Додати. Після цього пристрій або датчик буде додано протягом 30 секунд. Якщо підключення не вдалося — перевірте коректність дротового підключення і спробуйте ще раз.

Іконки під’єднаних датчиків і пристроїв

Іконки відображують деякі стани під’єднаних до MultiTransmitter пристроїв. Переглянути їх можна в застосунку Ajax на вкладці Пристрої .

* Відображається тільки для підключень 2EOL і 3EOL.

Стани під’єднаних датчиків і пристроїв

Стани містять інформацію про пристрій та його робочі параметри. Стани підключених до MultiTransmitter датчиків і пристроїв можна перевірити в застосунку Ajax:

1. Перейдіть на вкладку Пристрої .

2. Знайдіть MultiTransmitter у списку.

3. Натисніть на Пристрої під іконкою MultiTransmitter.

4. Виберіть потрібний пристрій зі списку.

Налаштування під’єднаних датчиків і пристроїв

Щоб змінити налаштування під’єднаного пристрою, у застосунку Ajax:

1. Перейдіть на вкладку Пристрої .

2. Знайдіть MultiTransmitter у списку.

3. Натисніть на Пристрої під іконкою MultiTransmitter.

4. Виберіть потрібний пристрій зі списку.

5. Перейдіть у Налаштування, натиснувши на іконку шестерні .

6. Задайте потрібні параметри.

7. Натисніть Назад, щоб нові налаштування збереглися.

Як налаштувати сповіщення про відчинення

Сповіщення про відчинення — це звуковий сигнал про спрацювання датчиків відчинення, коли систему знято з-під охорони. Функцією користуються, наприклад, у магазинах для сповіщення співробітників про те, що хтось увійшов до приміщення.

Налаштування сповіщень відбувається за два етапи: налаштування датчиків відчинення і налаштування сирен.

Дізнатися більше

Налаштування дротового датчика відчинення, під’єднаного до MultiTransmitter

1. Перейдіть до вкладки Пристрої .

2. Знайдіть MultiTransmitter у списку.

3. Натисніть на Пристрої під іконкою MultiTransmitter.

4. Виберіть потрібний пристрій зі списку.

5. Перейдіть до Налаштувань, натиснувши на іконку шестерні .

6. Перейдіть до меню Сповіщення про відчинення.

7. Виберіть сповіщення сиреною про подію і натисніть Якщо пристрій спрацював.

8. Виберіть звук сповіщення: від 1 до 4 коротких сигналів. Після вибору застосунок Ajax відтворить вибраний звук.

9. Натисніть Назад, щоб зберегти налаштування.

10. Налаштуйте потрібну сирену.

Як налаштувати сирену для сповіщень про відчинення

Несправності під’єднаних дротових датчиків і пристроїв

Якщо у дротового датчика чи пристрою виявлено несправність, у застосунку Ajax у лівому верхньому куті іконки пристрою відобразиться лічильник несправностей.

Усі несправності можна побачити у станах під’єднаного пристрою. Поля з несправностями будуть підсвічені червоним кольором.

Несправність відображено, якщо:

• Корпус пристрою відкрито (спрацювання тампера).

• Відсутній зв’язок між модулем інтеграції та пристроєм (обрив контактів).

• Некоректне під’єднання резисторів (помилка опору резистора).

• Система виявила коротке замикання контактів пристрою.

Під’єднаний пристрій може повідомляти про несправності на пульт охоронної компанії, а також користувачам через пуш-сповіщення та SMS.

Скидання пожежних тривог

Після тривоги підключених до MultiTransmitter пожежних датчиків у застосунку Ajax з’являється повідомлення про необхідність скидання тривог. Це потрібно, щоб датчики повернулися до нормального стану та могли й надалі реагувати на пожежу.

Якщо після пожежної тривоги не скинути тривоги, датчики не відреагують на наступну пожежу, оскільки залишатимуться в режимі тривоги.

Скинути пожежні тривоги можна двома способами:

1. Натиснувши кнопку в повідомленні у застосунку.

2. Через меню MultiTransmitter: натисніть на червону кнопку напроти модуля інтеграції.

Індикація MultiTransmitter

Світлодіодний індикатор MultiTransmitter може світитися білим, червоним або зеленим кольором залежно від стану пристрою.

Тестування працездатності MultiTransmitter

У системі Ajax передбачено кілька тестів для коректного вибору місця встановлення пристроїв. Тести MultiTransmitter починаються не миттєво, але не більш ніж через час одного періоду опитування хаб – датчик (36 секунд за стандартних налаштувань хаба). Змінити період опитування пристроїв можна в меню Jeweller у налаштуваннях хаба.

Щоб запустити тест, у застосунку Ajax:

1. Виберіть потрібний хаб.

2. Перейдіть у меню Пристрої .

3. Виберіть MultiTransmitter.

4. Перейдіть у Налаштування .

5. Виберіть тест:

   • Тест рівня сигналу Jeweller

   • Тест згасання сигналу

6. Запустіть і проведіть тест.

Обслуговування

Регулярно перевіряйте працездатність модуля інтеграції та під’єднаних дротових датчиків і пристроїв. Оптимальний інтервал перевірки — раз на три місяці. Рекомендуємо перевіряти щільність під’єднання дротів до клем модуля інтеграції.

Очищайте корпус від пилу, павутиння та інших забруднень у міру їхньої появи. Використовуйте м’яку суху серветку, придатну для догляду за технікою. Не використовуйте для очищення речовини, що містять спирт, ацетон, бензин та інші активні розчинники.

Технічні характеристики

Всі технічні характеристики MultiTransmitter Jeweller

Відповідність стандартам

Налаштування відповідно до вимог EN 50131

Комплектація

1. MultiTransmitter Jeweller.

2. Корпус.

3. Кабель живлення.

4. Кабель підключення акумулятора 12 В⎓.

5. Монтажний комплект.

6. Коротка інструкція.

Гарантія

Гарантія на продукцію товариства з обмеженою відповідальністю “Аджакс Сістемс Манюфекчурінг” діє 2 роки після придбання.

Якщо пристрій працює некоректно, рекомендуємо спочатку звернутися до служби підтримки: у більшості випадків технічні питання можна розв’язати віддалено.

Гарантійні зобов’язання

Угода користувача

Зв’язатися з технічною підтримкою:

• e-mail

• Telegram

• Номер телефону: 0 (800) 331 911
