УкраїнаРезистор-термінатор забезпечує стабільну передачу даних для ліній Fibra, запобігаючи відбиттю сигналу від кінця лінії.
Під час передавання даних дротовою лінією сигнал поширюється кабелем до його кінця. Якщо на кінці лінії не встановлено резистор-термінатор, частина сигналу може відбитися та повернутися кабелем у зворотному напрямку. Такі сигнали можуть спотворювати вихідний сигнал і спричиняти проблеми зі звʼязком.
Резистор-термінатор — це резистор 120 Ом, який встановлюється на останньому пристрої лінії в топології Промінь або Зірка чи на останньому пристрої відгалуження в топології Дерево. Резистор слід підʼєднувати до сигнальних клем (A і B) останнього пристрою. Резистори-термінатори входять до комплекту гібридних централей.
Резистори-термінатори не потрібно встановлювати для топології Кільце.
Деякі модулі Fibra у формфакторі плати мають джампер резистора-термінатора. Він працює так само, як і стандартний резистор-термінатор, тому не потрібно фізично встановлювати резистор між сигнальними клемами A та B. Якщо такий модуль є останнім на лінії, встановіть джампер так, щоб він зʼєднав два контакти на платі.

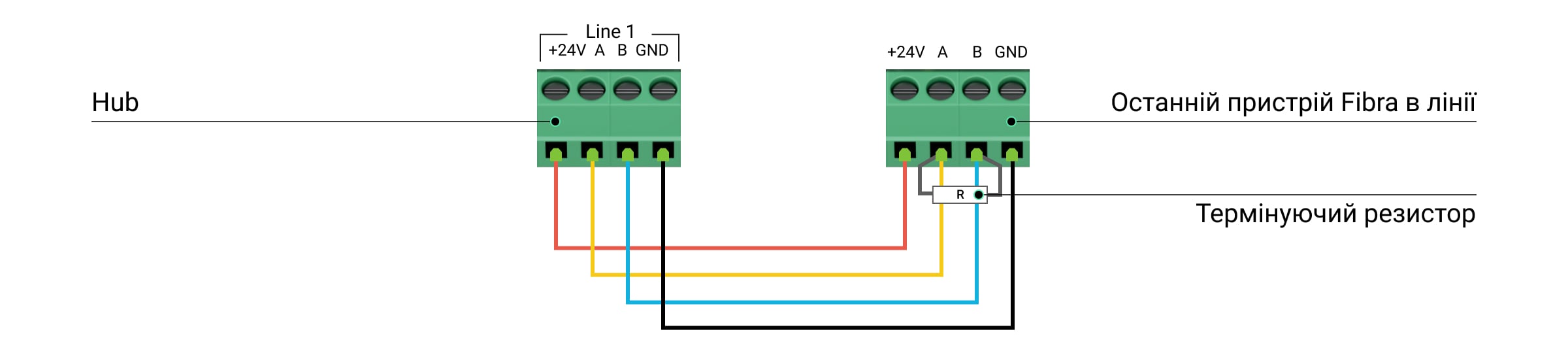

Якщо модуль Fibra є останнім пристроєм на лінії, на вхідні клеми модуля потрібно встановити резистор-термінатор або джампер резистора-термінатора (якщо він є). Крім того, на останньому пристрої кожної вихідної лінії модуля необхідно встановити резистори-термінатори. Останні пристрої на лініях виділено на схемі нижче.
