Поради щодо встановлення та налаштування дротових пристроїв Fibra

Fibra— це технологія звʼязку, яку використовують дротові пристрої Ajax для передавання тривог та інших подій. Пристрої Fibra входять до лінійки продуктів Superior, які призначені для вимогливих проєктів. Тільки акредитовані партнери Ajax Systems можуть продавати, встановлювати й обслуговувати продукти Ajax Superior. Щоб отримати акредитацію, потрібно успішно пройти спеціальну навчальну програму на платформі Ajax Academy.

Цю статтю створено, щоб допомогти професіоналам, які працюють або планують працювати з дротовими пристроями Ajax. Вона містить відповіді на основні запитання про дротові пристрої, поради щодо їх встановлення та налаштування, а також посилання на корисні навчальні матеріали.

Стаття буде корисною як для фахівців, які розробляють системи безпеки, так і для інженерів, які їх встановлюють. Ця стаття є доповненням до інструкцій із використання пристроїв. Насамперед рекомендуємо ознайомитися з інструкціями з використання пристроїв Fibra.

Проєктування

Щоб коректно встановити й налаштувати пристрої системи безпеки, важливо правильно розробити проєкт. Він має враховувати кількість і типи пристроїв на обʼєкті, їхнє точне місце розташування та висоту встановлення, довжину дротових ліній Fibra, тип кабелю й інші параметри. Крім того, точний проєкт може допомогти розвʼязати проблеми, які виникатимуть у системі в майбутньому. Наприклад, якщо один із датчиків вийде з ладу, його буде простіше знайти й замінити на аналогічний.

Перш ніж створювати проєкт, необхідно обовʼязково провести консультацію з клієнтом: дізнатися про його потреби й сумніви, з’ясувати специфіку використання об’єкта та очікування від системи безпеки. Наприклад, потрібен лише захист від зловмисників чи варто реалізувати ще й запобігання затопленню?

Також перед розробкою проєкту системи безпеки необхідно відвідати обʼєкт, оглянути його та проаналізувати проєкти інженерних систем. Важливо враховувати, що реальний обʼєкт може відрізнятися від плану. Це допоможе виявити неочевидні фактори, які можуть вплинути на розгортання системи безпеки. Наприклад, кут падіння сонячних променів або місце, де має бути встановлено кондиціонер.

Аналіз обʼєкта

На етапі аналізу визначаються всі можливі шляхи проникнення зловмисника на обʼєкт, що охороняється. Охоронні пристрої мають охоплювати всі двері, вікна, ворота, хвіртки й інші входи та виходи.

Також необхідно врахувати всі можливі джерела тривог на обʼєкті та їхні типи. Це допоможе забезпечити комплексну безпеку обʼєкта. Наприклад, для раннього виявлення пожежі можна встановити пожежні датчики та ручні сповіщувачі Ajax, а в касові апарати магазину можна інтегрувати тривожну кнопку Button Jeweller або DoubleButton Jeweller, щоб передавати сигнали про небезпеку, а для інтеграції сумісних розумних замків Yale Doorman у систему Ajax можна використовувати LockBridge (D) Jeweller.

Інтерʼєрні рішення також враховуються під час аналізу й проєктування. Наприклад, шафа не повинна перекривати поле зору датчика, лампа не має засвічувати камеру датчика з фотоверифікацією, а в кімнаті з каміном або кондиціонером краще встановити датчик руху з додатковим мікрохвильовим сенсором.

Обовʼязково з’ясуйте у клієнта, чи є на обʼєкті тварини. Це впливає на налаштування датчиків руху та їхні місце й висоту встановлення.

З’ясуйте, чи є на обʼєкті особливо цінні предмети: картини, вази чи сейфи. Для їх захисту можна використовувати окремі датчики. Наприклад, у сейф можна встановити Superior SeismoProtect G3 Fibra або Superior DoorProtect G3 Fibra. Датчик спрацює, якщо хтось спробує зламати сейф.

Якщо необхідно підʼєднати електрозамки, додаткові елементи блокування чи інші сторонні пристрої, що потребують автоматизованого керування електроживленням, можна використати Superior MultiRelay Fibra або Superior MultiTransmitter IO (4X4) Fibra.

Вибір пристроїв

Відповідно до результатів проведеного аналізу необхідно підібрати датчики й пристрої, які задовольнятимуть вимоги клієнта та найефективніше захищатимуть обʼєкт.

Особливістю технології Fibra є її виняткові універсальність та енергоефективність. До однієї лінії Fibra можна підʼєднати різні типи пристроїв, як-от датчики відчинення, датчики руху з функцією фотоверифікації, сирени та клавіатури.

Дротові пристрої Fibra енергоефективні: вони споживають 30–50 мВт, що значно менше, ніж середні показники дротових датчиків інших виробників.

Щоб вибрати правильні пристрої, важливо розуміти, як працює система, чим відрізняються датчики та який із них найкраще підходить для кожної ситуації. Для цього слід ознайомитися з інструкціями з використання всіх пристроїв, вибраних для проєкту.

Під час вибору пристроїв слід враховувати їхню зону виявлення, щоб уникнути сліпих зон і хибних тривог. Наприклад, якщо встановити великий магніт датчика відчинення на максимальній дальності (2 см) від пристрою, датчик може не реагувати на відчинення або генерувати хибні тривоги.

Використовуйте модуль Superior LineProtect Fibra для захисту хаба та пристроїв на лінії від короткого замикання та саботажу. Пристрій можна підʼєднати до будь-якої точки лінії Fibra. Superior LineProtect Fibra захищає пристрої, розташовані на лінії між ним і хабом, а також сам хаб. Проте модуль не захищає пристрої, розташовані між ним і останнім пристроєм на лінії.

Якщо на обʼєкті вже встановлено дротову систему безпеки, ці пристрої можна легко інтегрувати в систему Ajax. Дротові пристрої сторонніх виробників можна під’єднати до системи Ajax за допомогою модулів інтеграції.

Система має відповідні обмеження, які залежать від логіки системи та заліза. Логіка системи передбачає обмеження кількості пристроїв. Ознайомитися з обмеженнями системи можна в інструкції з використання відповідної централі на сторінці підтримки, а також на сторінці порівняння хабів.

Живлення та довжина лінії Fibra залежать від заліза. Якщо на обʼєкті клієнта потрібні лінії довжиною понад 2000 м або деяким пристроям не вистачає живлення від хаба, використовуйте Superior LineSupply Fibra. Модуль забезпечує додаткове живлення підʼєднаних до нього пристроїв Fibra і подовжує лінію ще на 2000 м. На одній лінії Fibra можна встановити до 10 модулів Superior LineSupply Fibra. Для розгалуження ліній і їх подовження можна використати Superior LineSplit Fibra.

Максимальне живлення, яке гібридна централь може видавати сумарно на всі лінії Fibra, залежить від її моделі. Враховуйте, що сумарний струм споживання пристроїв системи залежить від типу кабелю, його довжини, типу під’єднаного пристрою, стану під’єднання провідників та інших чинників. Тому після вибору пристроїв рекомендовано перевірити проєкт за допомогою онлайн-калькулятора. Він точно покаже, чи достатню потужність має система електроживлення для наявної конфігурації пристроїв.

Топології

Fibra — це дротовий протокол для передавання тривог та інших подій дротових пристроїв Ajax. На фізичному рівні Fibra має вигляд лінійного з’єднання: пристрої під’єднані до централі за допомогою чотирижильного кабелю. Системи Ajax підтримують такі топології:

• Промінь
• Зірка
• Кільце
• Дерево (з модулями Fibra)

Для зʼєднання променем використовується одна лінія Fibra хаба. У разі обриву лінії функціонуватиме лише той сегмент, який залишиться фізично під’єднаним до хаба. Усі пристрої, під’єднані після місця обриву, втратять звʼязок із хабом. Резистор-термінатор слід встановлювати в кінці лінії.

Для зʼєднання зіркою використовуються декілька ліній Fibra, підʼєднаних до хаба за топологією Промінь. Схема зіркою дає змогу прокладати лінії Fibra в різних напрямках від хаба. Кожна лінія в зʼєднанні Зірка працює так само, як і в разі підʼєднання променем. Резистор-термінатор слід встановлювати в кінці кожної лінії.

Для зʼєднання кільцем використовуються дві лінії Fibra хаба. Якщо кільце розірветься в одному місці, жоден пристрій не вийде з ладу. Обидві лінії продовжать працювати у звичайному режимі й передавати події на хаб, а користувачі й охоронна компанія отримають сповіщення про обрив лінії. Для топології Кільце не потрібно використовувати резистори-термінатори.

Для топології Дерево система використовує модулі Fibra, щоб додати одне або декілька відгалужень до лінії Fibra. Модулі можна встановлювати послідовно, щоб розширити наявні відгалуження та додати нові. Наприклад, можна встановити ще один модуль Superior LineSplit Fibra на одному з відгалужень Superior LineSplit Fibra. У цьому випадку лінія Fibra отримує чотири додаткові відгалуження від першого модуля, і одне з них матиме ще чотири відгалуження від другого модуля.

Кожна клема Line out модуля Fibra є підлінією (наприклад, Лінія 1 → Лінія 1.1, Лінія 1.2 тощо), яка працює як окрема лінія, створюючи додаткове відгалуження. Таким чином, до тієї самої лінії Fibra, яка підʼєднана до клем Line in після модуля, можна підʼєднати більше пристроїв. Модуль також можна підʼєднати до кільця.

Якщо модуль є останнім пристроєм на лінії Fibra, на його вхідних клемах необхідно встановити резистор-термінатор або джампер резистора-термінатора (якщо він доступний). Крім того, на останньому пристрої кожної вихідної лінії модуля необхідно встановити резистори-термінатори. Останні пристрої на лініях виділено на схемі нижче.

Кожна вихідна лінія модуля може мати довжину до 2000 м, якщо для підʼєднання використано рекомендований тип кабелю. Разом із можливістю послідовного встановлення модулів це дає змогу значно розширити лінію Fibra. Наприклад, довжина лінії може становити до 2000 м між хабом і першим модулем, до 2000 м між першим і другим модулями й до 2000 м між другим модулем і пристроями, підʼєднаними до виходу модуля.

Порівняння топологій

Усі топології під’єднання пристроїв можна реалізувати на одному хабі. Наприклад, можна використовувати два зʼєднання Кільце та чотири зʼєднання Промінь/Зірка і продовжити кожне з них відгалуженнями Дерево.

Резистор-термінатор

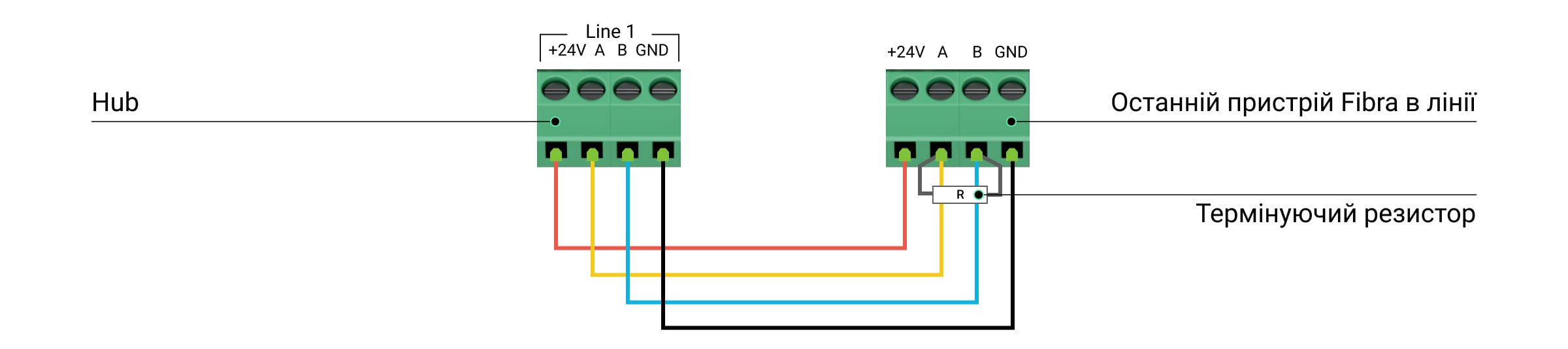

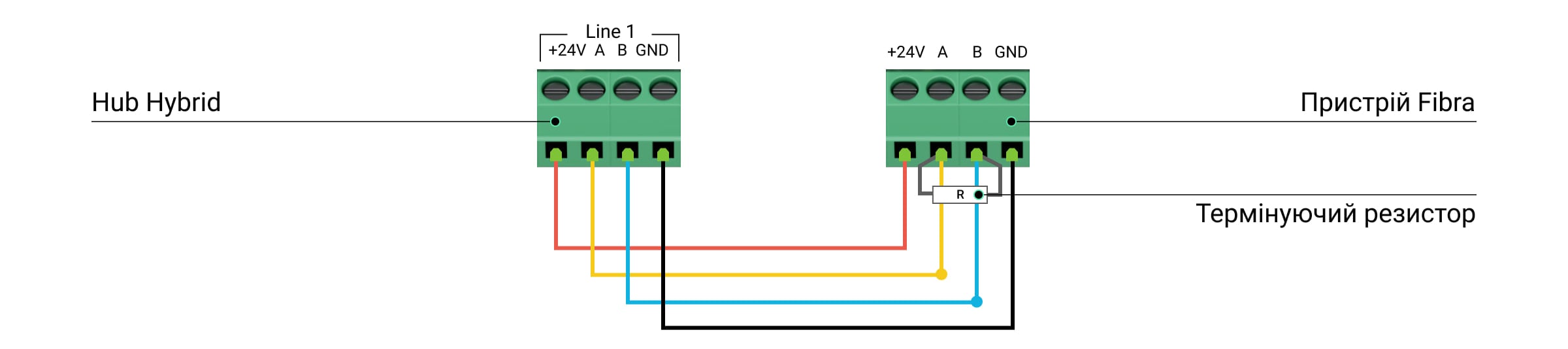

Резистор-термінатор — це резистор 120 Ом, який встановлюється на останньому пристрої лінії в топології Промінь або Зірка чи на останньому пристрої відгалуження в топології Дерево. Резистор слід підʼєднувати до сигнальних клем (A і B) останнього пристрою. Резистори-термінатори входять до комплекту гібридних централей.

Деякі модулі Fibra у формфакторі плати мають джампер резистора-термінатора. Він працює так само, як і стандартний резистор-термінатор, тому не потрібно фізично встановлювати резистор між сигнальними клемами A та B. Якщо такий модуль є останнім на лінії, встановіть джампер так, щоб він зʼєднав два контакти на платі.

Резистори-термінатори не потрібно встановлювати для топології Кільце.

Довжина й тип кабелю

У разі використання топології Промінь, Зірка або Дерево максимальна дальність дротового зʼєднання становить 2000 м. Якщо пристрої підʼєднано за топологією Кільце, дальність становить 500 м. Це забезпечує гнучкість під час проєктування системи. Кабель можна прокласти в неочевидний для зловмисника спосіб, зʼєднавши різні пристрої в усіх кімнатах. Таким чином, у разі спроби саботажу лінії буде виведено з ладу лише деякі пристрої, а захист всього приміщення залишиться цілісним.

Враховуйте місця можливих завад для сигналу. Якщо кабель прокладено поруч із двигунами, генераторами, трансформаторами, лініями електропередач, реле керування або іншими джерелами електромагнітних завад, на таких ділянках слід використовувати виту пару.

Перевірка за допомогою калькулятора

Щоб переконатися, що проєкт розраховано правильно і система коректно працюватиме на практиці, ми розробили два інструменти: Калькулятор дальності радіозвʼязку та Калькулятор живлення Fibra.

Вони необхідні для перевірки проєкту. Калькулятори допомагають перевірити якість радіозвʼязку між хабом і пристроями системи, а також довжину кабелю для дротових пристроїв за вибраної конфігурації.

Підготовчі роботи

Організація кабелів

Перш ніж прокладати кабелі, ознайомтеся з правилами електричної та пожежної безпеки у вашому регіоні й чітко їх дотримуйтеся.

Щоб приховати кабелі від зловмисників, прокладайте їх у стінах, підлозі або стелі. Це зменшує вплив зовнішніх чинників, які призводять до природного зношування провідника та його ізоляційного шару, і подовжує строк служби кабелів.

Як правило, кабелі системи безпеки прокладаються на етапі будівництва або ремонту після монтажу електропроводки обʼєкта.

Якщо неможливо розмістити кабелі всередині стін, прокладайте їх у такий спосіб, щоб вони були достатньо захищеними та прихованими від сторонніх очей. Можна використовувати кабель-канали чи гофровані труби, які бажано буде сховати, наприклад за меблями.

Рекомендовано використовувати захисні труби, кабель-канали чи гофровані труби незалежно від того, чи буде кабель прокладений у стіні. Кабелі мають бути чітко організовані: провисання, сплутування або перекручування неприпустимі.

Прокладання кабелів

Перед прокладанням кабелів системи безпеки потрібно не лише ознайомитися із загальними вимогами та правилами проведення електромонтажних робіт, але й знати особливості встановлення кожного пристрою: висоту встановлення, спосіб кріплення та заведення кабелю в корпус тощо. Детальна інформація наведена в інструкціях із використання пристроїв на сторінці підтримки.

Намагайтеся уникати будь-яких відхилень від проєкту системи безпеки. Наприклад, збільшення довжини кабелю може призвести до втрати звʼязку між дротовими датчиками та хабом. Водночас підʼєднання пристроїв в іншому порядку або їх заміна може вплинути на безпеку обʼєкта.

Якщо прокладання кабелю відбувається на етапі ремонту обʼєкта, накрийте його кінці пакетом або плівкою. Так вони будуть захищені від фарби або штукатурки. Потрапляння таких матеріалів на кінці кабелю може суттєво вплинути на якість сигналу між хабом і пристроями системи.

Підготовка кабелів до під’єднання

Знімайте ізоляційний шар кабелю та зачищайте його лише спеціальним знімачем ізоляції, щоб уникнути пошкодження провідника. Кінці кабелю, які будуть вставлені в клеми датчика, повинні бути залуджені або обтиснуті спеціальною гільзою. Це забезпечить надійне під’єднання та захистить провідник від окиснення.

Рекомендований розмір кабельного наконечника — від 0,75 до 1 мм².

Встановлення та під’єднання системи

Встановлення централі та під’єднання ліній

Гібридні централі доступні у двох версіях: у стандартному корпусі, наприклад, Superior Hub Hybrid (2G) і Superior Hub Hybrid (4G) та у вигляді плати без корпусу, наприклад, Superior Hub Hybrid (4G) (without casing).

Superior Hub Hybrid (2G) і Superior Hub Hybrid (4G) слід встановлювати лише в комплектному корпусі. Це необхідно для спрацювання тамперів з обох боків плати. Кнопка тампера на передній стороні реагує на спроби зняти кришку корпусу хаба. Кнопка тампера на задній стороні реагує на спроби відірвати корпус хаба від поверхні.

Superior Hub Hybrid (4G) (without casing) потрібно встановлювати в корпус Case D (430), який продається окремо. Плата хаба має розʼєм для підʼєднання тамперної плати та LED-плати. Тамперна плата входить до комплекту корпусу Case. Використовуйте Конфігуратор Case, щоб оптимально розташувати пристрої Fibra в корпусі. У корпус Case можна встановити лише одну плату хаба.

Щоб завести кабелі в комплектний корпус або корпус Case, необхідно заздалегідь підготувати отвори. Перш ніж встановлювати Superior Hub Hybrid (4G) (without casing), просвердліть отвір для світловода. Після цього встановіть світловод і LED-плату. Щоб встановити плату Superior Hub Hybrid (4G) (without casing), закріпіть два пристрої Module Holder (type B) за допомогою напрямних корпусу Case.

У корпусах хаба та Case зроблено всі отвори, необхідні для встановлення. До комплекту хаба та корпусу Case входять гвинти й дюбеля для швидкого монтажу.

Хаб кріпиться на вертикальну поверхню у прихованому від сторонніх очей місці. Під час встановлення використовуйте всі отвори в корпусі. Обовʼязково використовуйте отвір у перфорованій частині корпусу: він необхідний для спрацювання кнопки тампера, якщо хтось спробує відірвати корпус від поверхні.

Перед підʼєднанням кабелів необхідно вимкнути та знеструмити хаб і відʼєднати резервну батарею. Під час роботи обовʼязково дотримуйтеся полярності та порядку підʼєднання кабелів. Надійно фіксуйте провідники у клемах. У корпусі хаба передбачені кріплення для організації та фіксації кабелів пластиковими стяжками.

Як встановити та під’єднати Superior Hub Hybrid (2G) / Superior Hub Hybrid (4G)

Як встановити та під’єднати Superior Hub Hybrid (4G) (without casing)

Встановлення пристроїв системи

Кожний пристрій має кріпильну панель SmartBracket або спеціальні отвори в корпусі для встановлення на поверхню.

Перед монтажем потрібно зняти кріпильну панель або ту частину корпусу, яка призначена для кріплення пристрою. У кріпильній панелі або відповідній частині корпусу необхідно підготувати отвори для заведення кабелів. Акуратно виламайте перфоровану частину або просвердліть отвори самостійно, якщо це дозволено в інструкції з використання пристрою.

Місця для свердління отворів, щоб завести кабель:

Переконайтеся, що вибране місце встановлення відповідає вимогам, наведеним в інструкції з використання. Усі інструкції можна знайти на сторінці підтримки.

Перед встановленням зніміть плату з клемною колодкою та заведіть кабель через отвір. Після цього зафіксуйте кріпильну панель або частину корпусу на поверхні, використовуючи всі отвори, включно з перфорованою частиною. Вона потрібна для спрацювання кнопки тампера в разі спроби зняти пристрій. Використовуйте лише комплектні гвинти — інші кріплення можуть пошкодити або деформувати кріпильну панель або корпус пристрою під час встановлення.

Закріпивши панель або частину корпусу на поверхні, встановіть плату з клемами назад у спеціальні тримачі. Після під’єднання кабелів до клем встановіть решту деталей пристрою та закріпіть корпус комплектним гвинтом. Отвір для гвинта знаходиться в нижній частині кожного пристрою.

Встановлення в корпус Case

Використовуйте Case, коли потрібно встановити пристрої Fibra без корпусу або ті, що сумісні для встановлення в Case. З повним переліком сумісних пристроїв можна ознайомитися тут. Корпус Case доступний у різних версіях. Кожна модель має різну кількість місць для встановлення пристроїв залежно від їхньої комбінації. Використовуйте Конфігуратор Case, щоб оптимально розташувати пристрої Fibra у корпусі.

Щоб завести кабелі в корпус, заздалегідь підготуйте в ньому отвори. Кожна модель корпусу Case має перфоровані частини та заглиблення для зручного свердління отворів. Ми рекомендуємо використовувати корончасте свердло для пластику Ø16 мм, Ø20 мм, Ø32 мм, Ø40 мм або Ø63 мм залежно від версії Case.

Для зручної організації та фіксації кабелів і кабельних каналів використовуйте кріплення в корпусі. Після прокладання кабелів закріпіть Case на вертикальній поверхні комплектними гвинтами, використовуючи всі отвори. Враховуйте, що один з отворів розташований у перфорованій частині над кнопкою тампера. Цей отвір необхідний для спрацювання кнопки тампера, якщо зловмисник спробує відірвати корпус від поверхні. Бульбашковий рівень, що входить до комплекту Case, дає змогу перевірити кут нахилу кріплення.

Залежно від моделі, Сase має пластикові засувки або напрямні для кріплення пристроїв Fibra. Коли всі пристрої встановлені, а кабелі прокладені, підʼєднайте тамперну плату для захисту від саботажу.

Як встановити корпус Case

Підʼєднання пристроїв Fibra

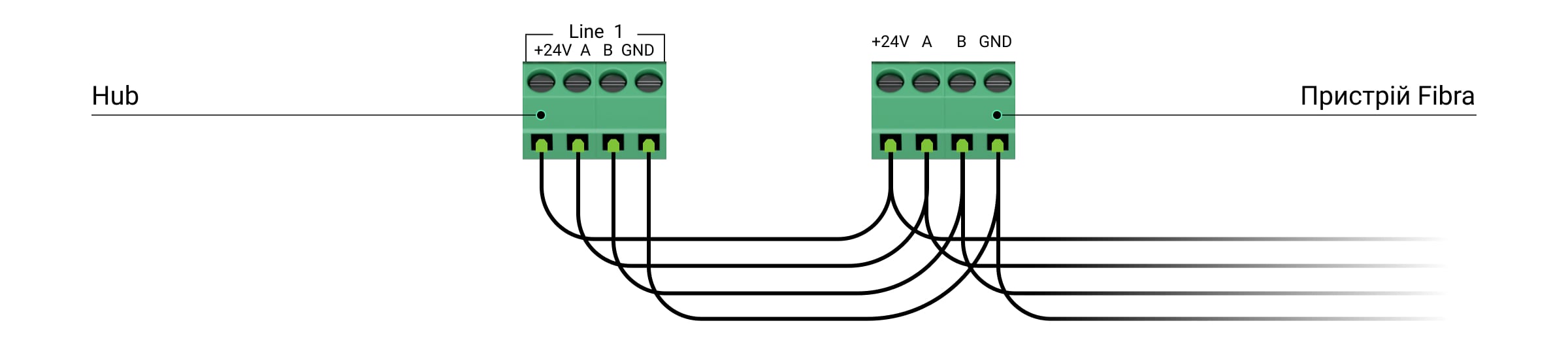

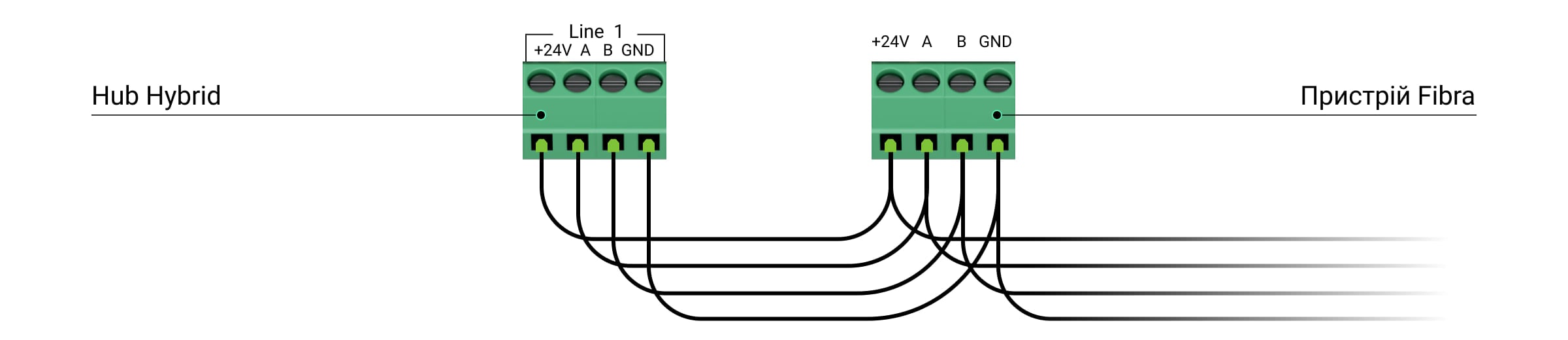

Пристрої під’єднуються до лінії Fibra послідовно, як показано на схемі. Розгалуження лінії допускається лише в разі використання Superior LineSplit Fibra або Superior LineSupply Fibra.

На платі пристрою передбачено чотири клеми:

+24V — фаза живлення

А, B — сигнальні клеми

GND — заземлення

Датчики Superior DoorProtect Fibra, Superior DoorProtect G3 Fibra, Superior DoorProtect Plus Fibra і Superior GlassProtect Fibra мають додаткові клеми для підʼєднання сторонніх пристроїв із нормально закритим (NC) типом контакту.

Superior HomeSiren Fibra має додаткову клему для під’єднання зовнішнього світлодіода.

Підʼєднуйте пристрої лише до знеструмлених ліній хаба. Вимкнути живлення ліній можна в налаштуваннях гібридної централі. Обов’язково дотримуйтеся полярності та порядку під’єднання дротів. Підʼєднайте кабель до клем і надійно зафіксуйте його стяжками, використовуючи кріплення на панелі SmartBracket.

Налаштування системи

Додавання хаба у простір

Під’єднайте до хаба кабель Ethernet та/або SIM-карти, зовнішнє живлення та резервну батарею.

Увімкніть хаб і дочекайтеся, поки світлодіодний індикатор загориться зеленим або білим кольором — це індикація наявності звʼязку з Ajax Cloud. Докладніше про світлодіодну індикацію читайте в інструкції з використання.

Зверніть увагу на комплект хаба, щоб заздалегідь підготувати необхідні компоненти для його під’єднання.

У застосунку додайте хаб до простору, відсканувавши QR-код пристрою або ввівши його ID вручну. QR-код з ідентифікатором знаходиться на платі хаба, на задній частині корпусу та на пакованні.

¹ Входить до комплекту Superior Hub Hybrid (4G) (without casing).

² Входить до комплекту корпусу Case.

Налаштування хаба

Повний опис усіх налаштувань доступний в інструкціях із використання гібридних централей. У цьому розділі наведено важливі моменти, корисні функції та налаштування.

Канали звʼязку

Рекомендовано підʼєднувати хаб, використовуючи одночасно всі канали звʼязку: Ethernet і дві SIM-карти. Система буде захищена, навіть якщо в одному з каналів виникнуть проблеми. У застосунку завжди доступні стани підключення до каналів звʼязку.

Під час підключення SIM-карт установіть APN та інші налаштування мережі, які рекомендує оператор стільникового звʼязку. Якщо в мережі використовуються статичні IP-адреси, їх також варто вказати в налаштуваннях Ethernet.

Як дізнатися, що хаб втратив зʼєднання з інтернетом

Групи

Дротові пристрої Fibra можна обʼєднати в одну охоронну групу з бездротовими пристроями незалежно від їхнього підʼєднання до ліній Fibra та розташування. Активуйте й налаштуйте Режим груп, якщо цього вимагає проєкт. Максимальна кількість охоронних груп для гібридних централей — девʼять.

Дізнатися більше про функцію Наслідувані групи

Розклад охорони

Система Ajax дає змогу встановити розклад охорони для обʼєкта. Сценарії дають змогу змінювати режим охорони для окремих груп або всієї системи, а також встановлювати Нічний режим у визначений час.

Налаштування системи відповідно до вимог стандартів

Якщо проєкт передбачає відповідність вимогам певного стандарту, врахуйте їх під час встановлення та налаштування системи. Детальніше ознайомитися з переліком необхідних налаштувань можна в матеріалах:

Налаштування відповідно до вимог PD 6662:2017

Налаштування відповідно до вимог EN 50131

Налаштування відповідно до вимог INCERT

Налаштування відповідно до вимог NFA2P

Налаштування відповідно до вимог UL

Налаштування відповідно до вимог ANSI/SIA CP-01-2019

Налаштування відповідно до принципу невідворотності (нім. Zwangsläufigkeit)

Налаштування батареї

Ці налаштування дають змогу збільшити строк роботи від батареї.

Опція Подовжити термін служби батареї дає змогу збільшити строк роботи резервної батареї хаба. Коли функція увімкнена, заряджання зупиняється на 100% і автоматично відновлюється на рівні 80%.

Щоб збільшити час роботи від батареї до 200 год, увімкніть функцію Режим економії заряду батареї¹ та змініть інтервал опитування сервера й час, протягом якого хаб залишається підключеним до Ajax Cloud після будь-якої події в системі. Строк роботи батареї залежить від її ємності, конфігурації системи й кількості доданих на хаб пристроїв.

¹ Якщо опцію Економія заряду батареї ввімкнено, система не відповідатиме вимогам стандарту EN 50131 (Grade 3).

Як система Ajax працює у випадку знеструмлення

Додавання пристроїв у систему

Доступно два способи додавання пристроїв:

1. Вручну — стандартна процедура додавання пристрою. Щоб додати пристрій, потрібно відсканувати його QR-код або ввести ідентифікатор вручну. У такий спосіб можна додати бездротові пристрої, невелику кількість дротових пристроїв, а також замінити несправний пристрій під час сервісного обслуговування.
2. Автоматично — додавання дротових пристроїв за допомогою функції сканування ліній. Цей спосіб підходить для додавання великої кількості пристроїв Fibra, підʼєднаних до ліній, і дає змогу скоротити час налаштування системи. Після сканування список під’єднаних пристроїв Fibra буде відсортовано за лініями Fibra. Світлодіод пристрою почне світитися після отримання команди із застосунку, щоб ідентифікувати пристрій. Доступний також альтернативний спосіб ідентифікації пристроїв: коли активується тривога, пристрій відображається у верхній частині списку. Запустити сканування ліній можна як у меню додавання пристроїв, так і в налаштуваннях хаба.

Докладніше про автоматичне сканування ліній можна дізнатися в інструкціях із використання пристрою Fibra на нашій сторінці підтримки.

Налаштування пристроїв

Повний опис усіх налаштувань кожного пристрою доступний на сторінці підтримки. У цьому розділі наведено важливі моменти, корисні функції та налаштування.

Затримки на вхід/вихід

Затримка на вхід/вихід — це час, який має користувач, щоб змінити режим охорони системи після входу в приміщення або виходу з нього.

Встановлюється окремо в налаштуваннях кожного датчика. Сирени Ajax можуть оповіщати звуком про відлік часу затримки. Функцію потрібно додатково активувати в налаштуваннях сирени.

Нічний режим

Нічний режим — це режим охорони, у якому активується лише частина датчиків.

Нічний режим можна налаштувати лише для датчиків відчинення, розбиття скла та руху. За початкових налаштувань Нічний режим вимкнено: активувати його можна в налаштуваннях кожного датчика окремо.

Реакція сирен на тривоги

Це налаштування активує сирени під час спрацювання датчика. Налаштовується окремо для кожного датчика. Гучність і тривалість сигналу сирени задаються в налаштуваннях сирени.

Сповіщення про відчинення

Коли опцію активовано і система не перебуває під охороною, сирени інформують про спрацювання датчиків відчинення коротким звуковим сигналом. Функцію використовують, наприклад, у магазинах, щоб оповістити працівників, що хтось увійшов до приміщення.

Налаштування сповіщень про відчинення відбувається у два етапи: спочатку потрібно налаштувати сирени, а потім — датчики відчинення. Для датчиків відчинення потрібно активувати лише саму функцію, а для сирен — активувати функцію та вибрати гучність і звук оповіщення.

Коди доступу клавіатур

Коди доступу потрібні для керування режимами охорони за допомогою клавіатур Ajax. Код доступу та код примусу можуть бути загальними та персональними. Загальні коди задаються в налаштуваннях клавіатури, тоді як персональні коди задає користувач у налаштуваннях хаба зі свого облікового запису.

Чутливість датчика руху

Налаштовується для кожного датчика окремо залежно від особливостей обʼєкта, як-от наявності тварин, каміна або інших можливих теплових перешкод. Для деяких вуличних датчиків руху можна налаштувати дальність виявлення за допомогою повзунка на задній частині корпусу.

Сценарії автоматизації

Система Ajax дає змогу налаштувати реакцію пристроїв автоматизації та Ajax WaterStop Jeweller на тривогу, зміну режиму охорони, розклад або температуру. Наприклад, можна налаштувати ввімкнення вуличного освітлення за розкладом, за натисканням Button Jeweller у режимі керування або за тривогою датчиків руху, встановлених уздовж периметра. Крім того, користувач може керувати пристроями автоматизації з клавіатур KeyPad TouchScreen Jeweller, Superior KeyPad TouchScreen Fibra, KeyPad Outdoor Jeweller і Superior KeyPad Outdoor Fibra. Сценарії можна створювати та редагувати в налаштуваннях пристроїв автоматизації, хаба або клавіатур.

Датчики MotionCam, що підтримують функцію Фото за сценарієм, можуть робити фото за тривогою інших пристроїв Ajax або у визначений час. Користувач із правами адміністратора може створити й налаштувати такий сценарій у налаштуваннях датчика, а також вказати, коли можна робити фото, у налаштуваннях простору Приватність.

Як створити й налаштувати сценарій у системі Ajax

Тестування системи

Щоб правильно вибрати місце встановлення пристроїв і перевірити їхню працездатність, у системі Ajax передбачено такі тести:

• Тест рівня сигналу Jeweller

• Тест рівня сигналу Wings

• Тест рівня сигналу Fibra

• Тест зони виявлення

• Тест згасання сигналу

• Тест живлення ліній

• Тест зони покриття

• Тест гучності

• Калібрування сенсора маскування

• Діагностика пристрою

Тести рівнів сигналу Jeweller, Wings і Fibra дають змогу визначити рівень і стабільність сигналу в місці, де заплановано встановити пристрій.

Тест зони виявлення допоможе визначити, на якій відстані датчик ефективно виявлятиме загрози в поточному місці встановлення.

Тест згасання сигналу дає змогу зменшити або збільшити потужність радіопередавача. Тест імітує зміни умов у приміщенні, щоб перевірити стабільність звʼязку між пристроєм і хабом.

Тест живлення ліній імітує максимально можливе енергоспоживання дротових пристроїв Fibra: датчики здіймають тривогу, активуються клавіатури та вмикаються сирени. Якщо тест системи виконано успішно, усі дротові пристрої матимуть достатнє живлення за будь-яких обставин.

Калібрування сенсора маскування необхідне для коректної роботи датчика відчинення Superior DoorProtect G3 Fibra або датчиків руху Ajax. Якщо датчик відкалібровано, він миттєво виявлятиме спроби використання сторонніх магнітів. Калібрування сенсора маскування датчика руху важливе для правильної роботи пристрою та миттєвого виявлення спроб заблокувати його поле зору. Калібрування потрібно проводити одразу після додавання датчика в систему або в разі зміни його місця встановлення.

Діагностика пристрою дає змогу перевірити, чи коректно працюють усі вбудовані сенсори датчика. Виконайте діагностику після встановлення датчиків Superior DoorProtect G3 Fibra, Superior SeismoProtect G3 Fibra або серії FireProtect. Тест зони покриття датчиків серії FireProtect 2 дає змогу перевірити, чи всі пожежні датчики відреагують на тривогу, якщо звʼязок із хабом буде втрачено. Під час тесту використовуються датчики, що підтримують функцію синхронної пожежної тривоги.

Тест гучності сирени дає змогу перевірити її поточну гучність і вибрати оптимальний рівень для обʼєкта.

Після встановлення

Навчання для клієнтів

Щоб користуватися системою, користувачам потрібно завантажити застосунок Ajax Security System і створити обліковий запис. Після цього інженер монтажу має додати всіх користувачів на хаб і допомогти їм налаштувати сповіщення та коди доступу (якщо в системі є клавіатури).

Інженер монтажу повинен проінструктувати клієнта щодо керування системою та коротко пояснити принцип роботи Режиму груп і Нічного режиму, якщо вони використовуються. Окрім того, він має пояснити, як працюють сценарії автоматизації.

Інженер монтажу також повинен надати клієнтам контактну інформацію на випадок, якщо в них виникнуть питання щодо системи. Клієнти мають бути проінформовані, що в разі виникнення будь-яких питань щодо роботи системи, пристроїв або застосунків вони цілодобово можуть звертатися до служби підтримки Ajax.

Контакти служби підтримки

• email

• Telegram

• номер телефону: 0 (800) 331 911

Обслуговування

Регулярно перевіряйте роботу системи. Оптимальна періодичність перевірки регламентується законодавством і нормативними документами держави, на території якої встановлено систему. Перевіряйте рівень заряду батарей бездротових пристроїв і за необхідності замінюйте батареї. Перевіряйте надійність кріплення дротів у клемах. Регулярно перевіряйте роботу пристроїв. Це допоможе вчасно виявити несправності та запобігти можливим проблемам.

Підтримка клієнтів

Щоб система відповідала вимогам клієнта й залишалася актуальною в майбутньому, ми регулярно випускаємо нові пристрої, оновлення застосунків, а також нові версії прошивок хабів і ретрансляторів.

Клієнти отримують нові функції завдяки безплатним оновленням прошивки й застосунків, а інженери монтажу можуть пропонувати їм нові пристрої та якісне дистанційне обслуговування.

Тому радимо інженерам монтажу після встановлення системи підтримувати комунікацію з клієнтами та інформувати їх про додаткові можливості та релізи нових пристроїв. Ми регулярно надсилаємо партнерам і всім PRO-користувачам електронні листи про вихід оновлень. Про новини компанії можна дізнатися у блозі.
