EN54 FireProtect (Heat/Sounder) Jeweller — бездротовий адресний пожежний сповіщувач точковий тепловий, комбінований з оповіщувачем звуковим. Він відповідає вимогам стандарту EN 54-5 до теплових сповіщувачів класів A1, B і C з індексами R (спрацювання в разі швидкого підвищення температури) та S (відсутність спрацювання за температури нижче мінімальної статичної температури спрацювання). Пристрій виявляє небезпечні рівні температури й забезпечує звукове оповіщення у разі спрацювання пожежної тривоги на обʼєкті.
EN54 FireProtect (Heat/Sounder) Jeweller працює у складі системи Ajax та обмінюється даними з приладом приймально-контрольним пожежним (ППКП) через захищений радіопротокол Jeweller. Дальність звʼязку з ППКП становить до 1700 м за відсутності перешкод.
Функціональні елементи
- Передня панель сповіщувача.
- Світлодіодні індикатори: зелений, жовтий і червоний.
- Отвір, у який потрібно вставити спеціальний інструмент, щоб розблокувати замок.
- Кріпильна панель SmartBracket. Щоб зняти панель, вставте спеціальний інструмент у відповідний отвір і поверніть SmartBracket проти годинникової стрілки. Якщо пристрій розблоковано, просто поверніть SmartBracket проти годинникової стрілки.
- Отвори для кріплення SmartBracket до поверхні.
- Знак ↑↑ на SmartBracket. Використовуйте його як орієнтир, щоб правильно вирівняти пристрій під час встановлення кріпильної панелі на поверхню.
- Кришки відсіків для батарей. Щоб замінити батареї, відкрийте кришки.
- Замок для кріплення пристрою на SmartBracket (використовувати необовʼязково).
- Кнопка тампера. Спрацьовує у разі спроби зняти пристрій із кріпильної панелі.
- QR-код з ідентифікатором пристрою. Використовується, щоб додати пристрій на ППКП.
- Кнопка живлення.
- Термістори, що виявляють небезпечні рівні температури.
- Звуковий оповіщувач.
Сумісні ППКП і ретранслятори
Для роботи пристрою потрібен ППКП Ajax з актуальною версією OS Malevich.
Перевірити сумісність пристроїв
Принцип роботи
EN54 FireProtect (Heat/Sounder) Jeweller — бездротовий пожежний сповіщувач із сенсором тепла і звуковим оповіщувачем, призначений для встановлення в приміщенні. Сповіщувач завжди активний і реагує на пожежу 24/7 незалежно від режиму охорони системи.
Звуковий оповіщувач видає гучний сигнал тривоги з частотою, що відповідає вимогам стандарту EN 54-3.
Звукові оповіщення синхронізуються між усіма пристроями в системі для забезпечення одночасної активації. EN54 FireProtect (Heat/Sounder) Jeweller працює від попередньо встановлених батарей і не потребує зовнішнього живлення. Пристрій безперервно контролює свій робочий стан та інформує систему про виникнення несправностей.
EN54 FireProtect (Heat/Sounder) Jeweller підтримує пожежні сценарії. Їх можна налаштовувати в параметрах простору, що дає змогу виконувати автоматизовані дії у відповідь на конкретні тривоги та спрацювання.
Як налаштувати пожежний сценарій
Режим подвійного спрацювання — це функція, яка дає змогу підтвердити тривогу лише в тому разі, якщо протягом визначеного проміжку часу спрацювали принаймні два незалежні сповіщувачі.
EN54 FireProtect (Heat/Sounder) Jeweller оснащено кнопкою тампера, яка спрацьовує, якщо хтось намагається зняти пристрій з кріпильної панелі.
Сенсор тепла
Два вбудовані термістори виявляють швидке підвищення температури або перевищення порогових значень температури. Термістори активують тривогу в разі виявлення швидкого підвищення температури або статичної температури. Порогові значення температури, швидкість зростання температури та час спрацювання, за якого сповіщувач здіймає тривогу, залежать від його налаштувань і відповідають вимогам стандарту EN 54-5.
Доступні режими сенсора тепла:
- A1, A1R, A1S.
- B, BR, BS.
- C, CR, CS.
- Фіксована температура.
Вимогам стандарту EN 54 відповідають лише такі режими сенсора тепла: A1R, A1S, BR, BS, CR і CS.
Опис режимів сенсора тепла
Режими роботи сенсора тепла сповіщувача повністю відповідають класифікації у цьому розділі.
Температурна класифікація сповіщувачів
Клас сповіщувача | Нормальна температура використання °C | Максимальна температура використання °C | Мінімальна статична температура спрацювання °C | Максимальна статична температура спрацювання °C |
|---|---|---|---|---|
A1 | 25 | 50 | 54 | 65 |
B | 40 | 65 | 69 | 85 |
C | 55 | 80 | 84 | 100 |
Суфікс «S» означає, що сповіщувач не реагує на температуру нижче мінімальної статичної температури спрацювання, визначеної для класу пристрою (порогове значення, встановлене вище за найвищу очікувану температуру навколишнього середовища). Такі сповіщувачі можна використовувати в приміщеннях зі значними коливаннями температури, наприклад, у котельнях або виробничих приміщеннях без ризику хибних спрацювань.
Суфікс «R» означає, що сповіщувач реагує на швидкість зростання температури, а не лише на досягнення порогового значення. Такі пристрої спрацьовують у разі стрімкого підвищення температури навколишнього середовища ще до досягнення статичної температури спрацювання, що дає змогу раніше виявити пожежу. Вони ефективні, наприклад, у приміщеннях, де швидке поширення тепла є характерною ознакою загоряння, наприклад, у коморах, гаражах або господарських будівлях, а також у неопалюваних приміщеннях із низькими температурами.
Сповіщувачі без суфікса (наприклад, A1, B, C) також реагуватимуть на різкі зміни температури, але лише в тому випадку, якщо температура вже перевищує нормальну температуру використання. Вони краще підходять для умов зі стабільною температурою навколишнього середовища.
Режим Фіксована температура означає, що сповіщувач спрацьовує лише в діапазоні температур від 45 °C до 85 °C, залежно від обраного порогового значення в налаштуваннях. Цей режим не відповідає вимогам стандарту EN 54-5.
Межі часу спрацювання
Швидкість підвищення температури повітря | Сповіщувачі класу A1 | Сповіщувачі класів B & C | ||||||
|---|---|---|---|---|---|---|---|---|
Нижня межа часу спрацювання | Верхня межа часу спрацювання | Нижня межа часу спрацювання | Верхня межа часу спрацювання | |||||
К/хв | хв | с | хв | с | хв | с | хв | с |
1 | 29 | 0 | 40 | 20 | 29 | 0 | 46 | 0 |
3 | 7 | 13 | 13 | 40 | 7 | 13 | 16 | 0 |
5 | 4 | 9 | 8 | 20 | 4 | 9 | 10 | 0 |
10 | 1 | 0 | 4 | 20 | 2 | 0 | 5 | 30 |
20 | 0 | 30 | 2 | 20 | 1 | 0 | 3 | 13 |
30 | 0 | 20 | 1 | 40 | 0 | 40 | 2 | 25 |
Протокол передавання даних Jeweller
Jeweller — це бездротовий протокол передавання даних, який забезпечує швидкий і надійний двосторонній звʼязок між ППКП і пристроями. Сповіщувач використовує Jeweller для передавання команд, тривог і подій.
Передавання подій на ПЦС
Тривоги системи Ajax надходять у застосунок Ajax PRO Desktop, а також на пульт централізованого спостереження (ПЦС) у форматах SurGard (Contact ID), SIA (DC-09), ADEMCO 685 та інших протоколів.
Система з доданим EN54 FireProtect (Heat/Sounder) Jeweller може передавати такі події:
- Пожежна тривога / відновлення після тривоги.
- Апаратна несправність/відновлення сенсора тепла.
- Апаратна несправність/відновлення звукового оповіщувача.
- Заряд батареї низький/OK.
- Спрацювання/відновлення кнопки тампера.
- Втрачено/відновлено звʼязок між EN54 FireProtect (Heat/Sounder) Jeweller і ППКП.
Система дає змогу вимкнути індикацію несправностей і сповіщення про втрату звʼязку Jeweller для пристроїв EN54, які використовуються в мобільних середовищах, зокрема в пожежних автомобілях.
Як вимкнути сповіщення про втрату звʼязку через канал Jeweller для пристроїв лінійки EN54 Line
Коли надходить сигнал тривоги, оператор ПЦС точно знає, що сталося й на якому обʼєкті. Адресність пристроїв Ajax дає змогу надсилати в застосунок Ajax PRO Desktop і на ПЦС не лише події, а й тип пристрою, його імʼя, зону, віртуальну кімнату й опис місця встановлення. Зверніть увагу, що перелік параметрів, які передаються, може відрізнятися залежно від софту для моніторингу і вибраного протоколу зв’язку з ним.
Ідентифікатор пристрою та номер зони можна знайти у станах пристрою.
Вибір місця встановлення
Сповіщувач призначений для встановлення лише в приміщенні.
Дотримуйтеся місцевих вимог пожежної безпеки під час вибору місця встановлення пристрою.
Щоб вибрати правильне місце встановлення сповіщувача, слід також зважати на чинники, що впливають на його роботу:
- Рівень сигналу Jeweller.
- Віддаленість пристрою від ППКП.
- Наявність перешкод для проходження радіосигналу або звуку.
Дотримуйтеся рекомендацій щодо розміщення пристрою на етапі проєктування системи. Проєктувати та встановлювати систему Ajax повинні лише професіонали. Перелік рекомендованих партнерів доступний за посиланням.
Рівень сигналу
Рівень сигналу визначається кількістю недоставлених або пошкоджених пакетів даних за певний проміжок часу. Про рівень сигналу повідомляє іконка у вкладці Пристрої
в застосунках Ajax:
- три поділки — відмінний рівень сигналу;
- дві поділки — достатній рівень сигналу;
- одна поділка — низький рівень сигналу, стабільну роботу не гарантовано;
- перекреслена іконка — сигнал відсутній.
Зверніть увагу: якщо рівень сигналу високий, пристрій може автоматично регулювати потужність радіопередавання, щоб зменшити енергоспоживання та радіозавади.
Запустіть тест рівня радіосигналу перед встановленням. Тест перевіряє рівень сигналу за максимальної потужності радіопередавача. Відповідно до вимог стандарту EN 54, рівень сигналу між пристроєм і ППКП має бути Середній або Сильний.
Якщо під час тесту рівень сигналу Слабкий, стабільну роботу пристрою не гарантовано. У такому разі рекомендується змінити розташування пристрою: переміщення навіть на 20 см або поворот відносно ППКП може значно поліпшити рівень сигналу. Якщо після переміщення пристрій усе ще має низький або нестабільний рівень сигналу, використовуйте ретранслятор радіосигналу Ajax.
Детальну інформацію про те, як запустити тест рівня радіосигналу, наведено в розділі Тестування працездатності.
Де не можна встановлювати пристрій
- На вулиці. Це може призвести до виходу сповіщувача з ладу.
- У приміщеннях, де показники температури та вологості виходять за допустимі межі. Через це пристрій може вийти з ладу.
- У місцях зі швидкою циркуляцією повітря. Наприклад, поблизу вентиляторів, вентиляційних отворів, відчинених вікон або дверей. Це може перешкоджати виявленню пожежі.
- Навпроти об’єктів, температура яких швидко змінюється. Наприклад, навпроти електричних і газових обігрівачів. Це може спричинити хибні тривоги.
- У кутах кімнати. Це може перешкоджати виявленню пожежі.
- У ванних кімнатах, душових або інших приміщеннях, де температура швидко змінюється. Це може спричинити хибні тривоги.
- Поблизу освітлювальних приладів, декоративних елементів або інших предметів інтер’єру, які можуть заважати циркуляції повітря у приміщенні. Це може перешкоджати виявленню пожежі.
- На поверхнях, які зазвичай тепліші або холодніші за інші поверхні у приміщенні. Наприклад, на мансардних вікнах. Перепади температури можуть перешкоджати виявленню пожежі.
- У місцях із низьким або нестабільним рівнем сигналу Jeweller. Це може призвести до втрати зв’язку з ППКП.
- На відстані ближче ніж 1 м до ППКП або ретранслятора радіосигналу.
Встановлення
Перед встановленням EN54 FireProtect (Heat/Sounder) Jeweller переконайтеся, що вибране місце встановлення є оптимальним і відповідає вимогам цієї інструкції з використання.
Встановлювати пристрій повинні лише професіонали.
Щоб встановити пристрій:
Зніміть кріпильну панель SmartBracket із пристрою. Щоб зняти панель, поверніть її проти годинникової стрілки.
Використовуйте пристрій лише з кріпильними панелями SmartBracket FP.54H.J-000-EU, FP.54HA.J-000-EU, FP.54S.J-000-EU або FP.54SA.J-000-EU.
Закріпіть панель SmartBracket на поверхні за допомогою двостороннього скотчу або інших тимчасових кріплень. Знак ↑↑ на SmartBracket є інформативним: він може допомогти правильно вирівняти пристрій.
Використовуйте двосторонній скотч тільки для тимчасової фіксації. Закріплений на скотч пристрій може будь-якої миті відклеїтися від поверхні, що може призвести до його пошкодження в разі падіння.
Встановіть пристрій на кріпильну панель SmartBracket.
Виконайте тестування працездатності.
Зніміть пристрій із кріпильної панелі.
Закріпіть панель SmartBracket на поверхні комплектними гвинтами, використовуючи всі отвори. Якщо використовуються інші засоби кріплення, слід упевнитися, що вони не пошкоджують і не деформують кріпильну панель.
Щоб додатково закріпити пристрій на SmartBracket за допомогою замка, переведіть блокувальний механізм у положення
. У цьому випадку, щоб зняти панель, потрібно вставити спеціальний інструмент у відповідний отвір.
Встановіть пристрій на кріпильну панель SmartBracket.
У разі потреби відрегулюйте положення пристрою. Кріпильна панель SmartBracket дає змогу повертати пристрій на кут до 90°.
Додавання в систему
ППКП і пристрій повинні працювати на одній радіочастоті, інакше вони будуть несумісні. Діапазон радіочастот пристроїв залежить від регіону продажу. Рекомендовано купувати та використовувати пристрої Ajax в одному регіоні. Діапазон робочих радіочастот можна уточнити у служби технічної підтримки Ajax.
Перш ніж додати пристрій
- Встановіть застосунок Ajax.
- Увійдіть в обліковий запис або створіть новий.
- Виберіть простір або створіть новий.
- Додайте хоча б одну віртуальну кімнату.
- Додайте в простір сумісний ППКП. Переконайтеся, що ППКП увімкнений і підключений до інтернету: через Ethernet, Wi-Fi та/або стільникову мережу.
- Переконайтеся, що простір не перебуває під охороною, а ППКП не оновлюється. Для цього перевірте стани в застосунку Ajax.
Додати пристрій на ППКП може лише адміністратор простору або PRO-користувач із правами налаштування системи.
Види облікових записів та їхні права
Додавання на ППКП
Відкрийте застосунок Ajax. Виберіть простір, у який потрібно додати пристрій.
Перейдіть у вкладку Пристрої
та натисніть Додати пристрій.
Відскануйте QR-код або введіть ідентифікатор пристрою вручну. QR-код з ідентифікатором можна знайти на корпусі пристрою під кріпильною панеллю SmartBracket. Також він продубльований на коробці.
Задайте ім’я пристрою.
Виберіть зону та віртуальну кімнату.
У разі потреби вкажіть місце розташування пристрою в полі Розташування.
Натисніть Додати пристрій, після чого почнеться зворотний відлік.
Увімкніть пристрій, утримуючи кнопку живлення впродовж трьох секунд.
Доданий на ППКП пристрій з’явиться у списку пристроїв ППКП у застосунку Ajax. Інтервал оновлення станів пристрою у списку залежить від налаштувань Jeweller; за початкових налаштувань він становить 36 секунд.
Якщо підключення не вдалося, спробуйте ще раз через пʼять секунд. Якщо на ППКП уже додано максимальну кількість пристроїв, під час спроби додати ще один пристрій буде надіслано відповідне сповіщення.
EN54 FireProtect (Heat/Sounder) Jeweller працює лише з одним ППКП. Щойно пристрій додано на новий ППКП, він припиняє передавати команди на старий. Після додавання на новий ППКП пристрій не видаляється автоматично зі списку пристроїв старого ППКП. Це потрібно зробити вручну в застосунку Ajax.
Тестування працездатності
У системі Ajax передбачено декілька тестів, щоб правильно вибрати місце встановлення пристроїв. Для EN54 FireProtect (Heat/Sounder) Jeweller доступні:
- Тест рівня радіосигналу — дає змогу визначити рівень і стабільність сигналу між ППКП (або ретранслятором радіосигналу) і пристроєм через бездротовий протокол передавання даних Jeweller у місці встановлення пристрою.
- Тест сигналу оповіщення — дає змогу перевірити звукове оповіщення, щоб переконатися, що сигнал пожежної тривоги добре чутно в усіх приміщеннях.
- Тест зони — дає змогу перевірити роботу пожежних сповіщувачів у вибраних зонах. У режимі тестування димові сповіщувачі реагують на аерозольні розпилювачі, як-от Solo 332. Під час тестування інженери монтажу вибирають пристрої виводу, які потрібно активувати в кожній зоні. Це можуть бути звукові чи світлові (VADs) оповіщувачі, зовнішні індикатори спрацювання пожежного сповіщувача або реле модуля.
Щоб запустити Тест рівня радіосигналу або Тест сигналу оповіщення:
Відкрийте застосунок Ajax. Виберіть простір, на який додано пристрій.
Перейдіть у вкладку Пристрої
Виберіть EN54 FireProtect (Heat/Sounder) Jeweller.
Перейдіть у Налаштування
.
Виберіть Тест рівня радіосигналу або Тест сигналу оповіщення.
Також тест сигналу оповіщення можна запустити на сенсорному екрані ППКП, натиснувши кнопку Тест оповіщення.
Адміністратор або користувач із рівнем доступу 2 може запускати Тест зони безпосередньо із сенсорного екрана ППКП або в налаштуваннях ППКП у застосунках Ajax. Докладнішу інформацію можна знайти в статті.
Іконки

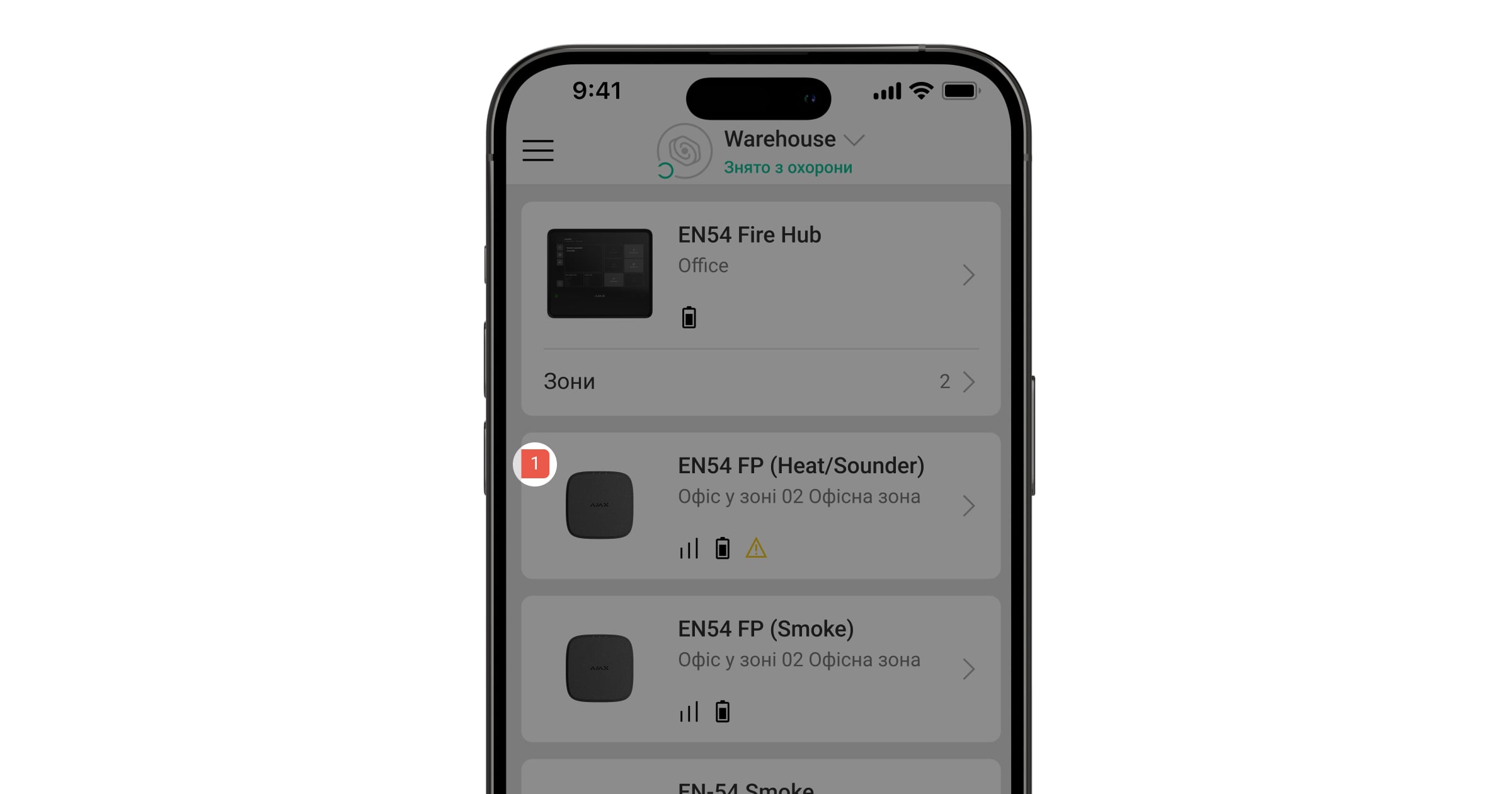

Іконки відображають деякі стани EN54 FireProtect (Heat/Sounder) Jeweller. Побачити їх можна у вкладці Пристрої .
Іконка | Значення |
|---|---|
Рівень сигналу Jeweller. Відображає рівень сигналу між ППКП або ретранслятором радіосигналу та пристроєм. Рекомендоване значення — три поділки. | |
Рівень заряду батареї пристрою. | |
Пристрій працює через ретранслятор радіосигналу. | |
Сповіщувач виявив різке підвищення температури. | |
Сповіщувач виявив перевищення порогової температури. | |
Пристрій відтворює звуковий сигнал. | |
Пристрій приглушено. | |
EN54 FireProtect (Heat/Sounder) Jeweller має несправність. Перелік несправностей доступний у станах пристрою. | |
Триває тестування пристрою. | |
EN54 FireProtect (Heat/Sounder) Jeweller повністю або частково вимкнено. | |
Пристрій втратив звʼязок із ППКП або ППКП втратив звʼязок із сервером Ajax Cloud. | |
Пристрій не було перенесено на новий ППКП. |
Стани

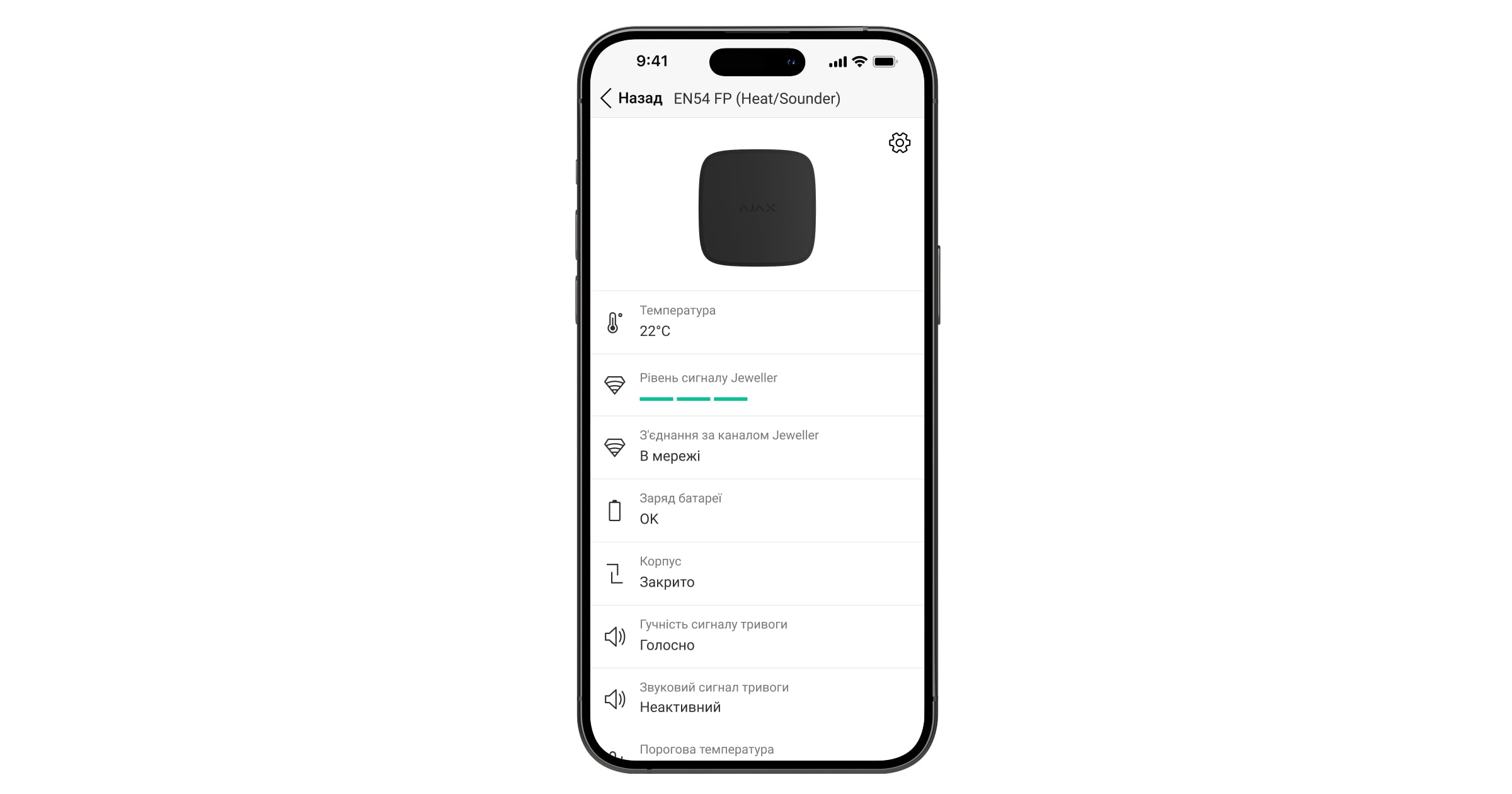

Стани містять інформацію про пристрій і його робочі параметри. Стани EN54 FireProtect (Heat/Sounder) Jeweller можна перевірити в застосунках Ajax:
- Перейдіть у вкладку Пристрої
- Виберіть у списку EN54 FireProtect (Heat/Sounder) Jeweller.
Параметр | Значення |
|---|---|
Тривога | Пристрій виявив пожежу. Натисніть на Поле з’являється, лише якщо виявлено пожежу. |
Імпорт даних | Відображає помилку перенесення даних на новий ППКП:
|
Несправність | Пристрій має несправність. Натисніть на Поле з’являється, лише якщо виявлено несправність. |
Вимкнено | Вимкнено пристрій або його окрему функцію. Пристрій не реагує на тривогу та не надсилає сповіщення користувачам і охоронній компанії. Щоб відкрити список вимкнених функцій пристрою, натисніть на Поле з’являється, лише якщо пристрій повністю або частково вимкнено. |
Температура | Температура повітря в приміщенні, де встановлено пристрій. Вимірюється в градусах Цельсія або Фаренгейта залежно від налаштувань застосунку. У нормальному стані значення температури відображається чорним кольором. Якщо температуру перевищено, поле стає червоним. |
Рівень сигналу Jeweller | Рівень сигналу Jeweller між пристроєм і ППКП (або ретранслятором радіосигналу). Рекомендоване значення — три поділки. Jeweller — протокол для передавання команд, подій і тривог. |
З’єднання через канал Jeweller | Стан з’єднання через канал Jeweller між пристроєм і ППКП (або ретранслятором радіосигналу):
|
| Стан з’єднання пристрою з ретранслятором радіосигналу.
Відображається, якщо пристрій працює через ретранслятор радіосигналу. |
Заряд батареї | Рівень заряду батареї пристрою. Є три стани:
Коли батареї потрібно буде замінити, користувачі та охоронна компанія отримають відповідні сповіщення. |
Корпус | Стан кнопки тампера, що реагує на спробу відірвати пристрій від поверхні або порушити цілісність корпусу:
|
Гучність сигналу тривоги | Гучність звукового сигналу в разі тривоги:
|
Звуковий сигнал тривоги | Стан звукового сигналу тривоги пристрою:
|
Порогова температура | Стан тривоги, якщо перевищено порогову температуру:
Якщо виявлено перевищення порогової температури, текстове поле відображається червоним. |
Різке зростання температури | Стан тривоги, якщо виявлено різке зростання температури:
Якщо виявлено різке зростання температури, текстове поле відображається червоним. |
Зона | Номер і назва зони, до якої привʼязано пристрій. |
Кімната | Назва кімнати, до якої привʼязано пристрій. |
Розташування | Детальний опис розташування пристрою. |
Прошивка | Версія прошивки пристрою. |
Ідентифікатор | Ідентифікатор EN54 FireProtect (Heat/Sounder) Jeweller. Також доступний на QR-коді на корпусі пристрою і коробці. |
Пристрій № | Номер шлейфа (зони) пристрою. |
Налаштування

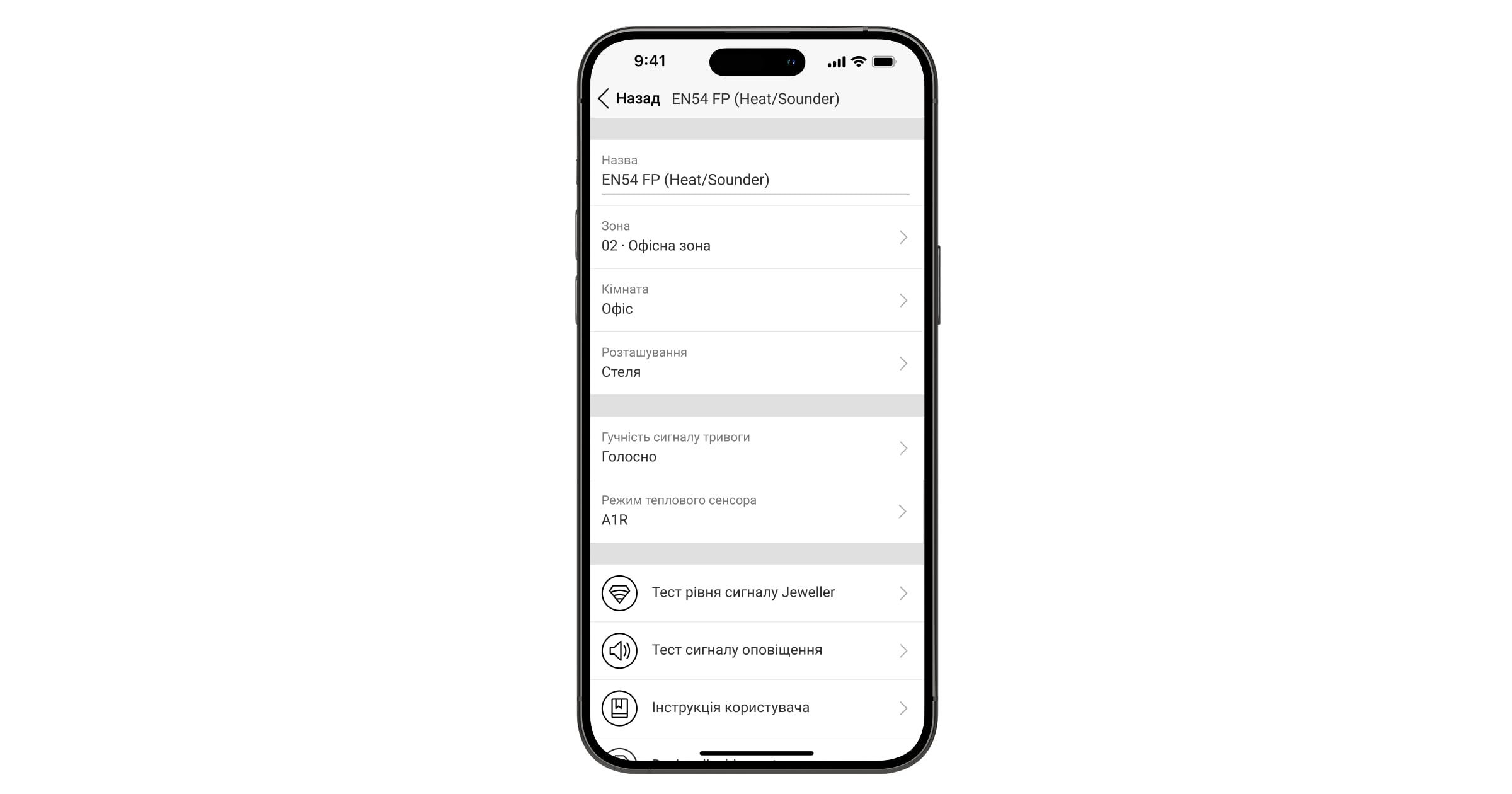

Щоб змінити налаштування EN54 FireProtect (Heat/Sounder) Jeweller, у застосунку Ajax:
- Перейдіть у вкладку Пристрої
- Виберіть у списку EN54 FireProtect (Heat/Sounder) Jeweller.
- Перейдіть у Налаштування
- Задайте потрібні налаштування.
- Натисніть Назад, щоб зберегти нові налаштування.
Налаштування | Значення |
|---|---|
Імʼя | Ім’я пристрою. Відображається у списку пристроїв ППКП, тексті SMS і сповіщень у стрічці подій. Щоб змінити назву пристрою, натисніть на текстове поле. Ім’я може містити до 24 символів латиницею або до 12 символів кирилицею. |
Зона | Вибір зони, до якої привʼязано EN54 FireProtect (Heat/Sounder) Jeweller. Номер зони відображається у тексті SMS і сповіщень у стрічці подій. |
Кімната | Вибір віртуальної кімнати, до якої привʼязано EN54 FireProtect (Heat/Sounder) Jeweller. Назва кімнати відображається у тексті SMS-повідомлень і сповіщень у стрічці подій. |
Розташування | Детальний опис місця розташування пристрою. Відображається поруч із назвою кімнати у сповіщеннях стрічки подій. Текст з описом розташування може містити до 24 символів латиницею або кирилицею. |
Гучність сигналу тривоги | Пристрій реагує на тривоги системи з вибраною гучністю:
|
Режим сенсора тепла | Вибір режиму роботи сенсора залежно від місця встановлення:
Якщо для системи ввімкнено Режим відповідності EN 54, режими сенсора тепла A1, B, C і Фіксована температура недоступні. |
Тест рівня радіосигналу | Переводить пристрій у режим тестування рівня радіосигналу. Тест дає змогу перевірити рівень сигналу між пристроєм і ППКП (або ретранслятором радіосигналу) через бездротовий протокол передавання даних Jeweller, щоб визначити оптимальне місце встановлення. |
Тест сигналу оповіщення | Переводить пристрій у режим Тест сигналу оповіщення. Тест дає змогу перевірити звукове оповіщення та переконатися, що сигнали пожежної тривоги добре чутно в приміщенні. Тест триває до 10 хвилин і його можна зупинити вручну в будь-який момент. |
Інструкція користувача | Опція відкриває інструкцію з використання EN54 FireProtect (Heat/Sounder) Jeweller у застосунку Ajax. |
Вимкнення пристрою | Опція дає змогу вимкнути пристрій або окремі його функції. Пристрій залишається в системі, але не виявляє пожежу та не здіймає тривогу. |
Видалити пристрій | Відв’язує пристрій від ППКП і видаляє його налаштування. |
Індикація
Звуковий оповіщувач і світлодіодні індикатори EN54 FireProtect (Heat/Sounder) Jeweller інформують про тривоги, несправності та інші стани пристрою.
Подія | Звукова індикація | Індикація світлодіодів | Примітка |
|---|---|---|---|
Тривога. | Оповіщувач відтворює звуковий сигнал відповідно до вибраного типу сигналу. | Червоний світлодіод постійно загоряється на одну секунду, потім гасне на одну секунду. | Пристрій припинить здіймати тривогу, щойно пожежну тривогу буде скинуто. Також тривогу можна вимкнути, натиснувши кнопку Вимкнути оповіщення на сенсорному екрані ППКП або в застосунку Ajax. |
Увімкнення пристрою. | Відсутня. | Зелений, жовтий і червоний світлодіоди загоряються по черзі, а потім гаснуть. | Натисніть кнопку живлення й утримуйте її, доки не загориться зелений світлодіод. |
Вимкнення пристрою. | Відсутня. | Зелений, жовтий і червоний світлодіоди загоряються одночасно, а потім гаснуть у зворотному порядку. | Натисніть кнопку живлення та утримуйте її, доки не погасне червоний світлодіод. |
Триває додавання пристрою на ППКП. | Відсутня. | Зелений світлодіод світиться постійно. | Індикація вимикається після того, як пристрій додано на ППКП. |
Пристрій видалено з ППКП. | Відсутня. | Зелений світлодіод блимає шість разів поспіль. | Індикація вмикається, коли пристрій отримує інформацію про те, що його видалено з ППКП. |
Батарея повністю розряджена. | Відсутня. | Жовтий світлодіод постійно блимає. | Необхідно замінити батарею. |
Вимкнення пристрою, коли батарея повністю розряджена. | Відсутня. | Зелений, жовтий і червоний світлодіоди загоряються одночасно, а потім гаснуть у зворотному порядку. | Необхідно замінити батарею. |
Тривога тампера. Пристрій знято з кріпильної панелі SmartBracket. | Відсутня. | Жовтий світлодіод загоряється на одну секунду. | |
Пристрій встановлено на кріпильну панель SmartBracket. | Відсутня. | Зелений світлодіод загоряється на одну секунду. | |
Проведення тестування рівня радіосигналу | Відсутня. | Індикація залежить від рівня сигналу:
|
Звукові сигнали
Тон | Тип тону | Опис тону |
|---|---|---|
1 |  | 970 Гц |
2 |  | 800 Гц / 970 Гц @ 2 Гц |
3 |  | 800–970 Гц @ 1 Гц |
4 |  | 970 Гц, 1 с ВИМК. / 1 с УВІМК. |
5 |  | 970 Гц, 0,5 с / 630 Гц, 0,5 с |
6 |  | 554 Гц, 0,1 с / 440 Гц, 0,4 с (AFNOR NF S 32 001) |
7 |  | 500–1200 Гц, 3,5 с / 0,5 с ВИМК. (NEN 2575:2000 Dutch Slow Whoop) |
8 |  | 420 Гц, 0,6 с УВІМК. / 0,6 с ВИМК. (Australia AS1670 Alert tone) |
9 |  | 1000–2500 Гц, 0,5 с / 0,5 с ВИМК. × 3 / 1,5 с ВИМК. (AS1670 Evacuation) |
10 |  | 550 Гц / 440 Гц @ 0,5 Гц |
11 |  | 970 Гц, 0,5 с УВІМК. / 0,5 с ВИМК. × 3 / 1,5 с ВИМК. (ISO 8201) |
12 |  | 2850 Гц, 0,5 с УВІМК. / 0,5 с ВИМК. × 3 / 1,5 с ВИМК. (ISO 8201) |
13 |  | 1200–500 Гц @ 1 Гц (DIN 33 404) |
14 |  | 400 Гц |
15 |  | 550 Гц, 0,7 с / 1000 Гц, 0,33 с |
16 |  | 1500–2700 Гц @ 3 Гц |
17 |  | 750 Гц |
18 |  | 2400 Гц |
19 |  | 660 Гц |
20 |  | 660 Гц, 1,8 с УВІМК. / 1,8 с ВИМК. |
21 |  | 660 Гц, 0,15 с УВІМК. / 0,15 с ВИМК. |
22 |  | 510 Гц, 0,25 с / 610 Гц, 0,25 с |
23 |  | 800 Гц / 1000 Гц, 0,5 с кожен (1 Гц) |
24 |  | 250–1200 Гц @ 12 Гц |
25 |  | 500–1200 Гц @ 0,33 Гц |
26 |  | 2400–2900 Гц @ 9 Гц |
27 |  | 2400–2900 Гц @ 3 Гц |
28 |  | 500–1200 Гц, 0,5 с / 0,5 с ВИМК. × 3 / 1,5 с ВИМК. (AS1670 Evacuation) |
29 |  | 800–970 Гц @ 9 Гц |
30 |  | 800–970 Гц @ 3 Гц |
31 |  | 800 Гц, 0,25 с УВІМК. / 1 с ВИМК. |
32 |  | 500–1200 Гц, 3,75 с / 0,25 с ВИМК. (AS2220) |
Звукові сигнали 1, 2, 3, 6, 7 і 13 відповідають вимогам стандарту EN 54-3.
Несправності
Якщо в EN54 FireProtect (Heat/Sounder) Jeweller виявлено несправність, у застосунку Ajax на іконці пристрою відображається лічильник несправностей. Усі несправності можна переглянути у станах пристрою. Поля з несправностями підсвічуються жовтим. Також несправності відображаються у вкладці Керування на екрані ППКП. Детальну інформацію про несправність можна знайти у вкладках Події системи або Зони ППКП.
Несправність EN54 FireProtect (Heat/Sounder) Jeweller відображається, якщо:
- Пристрій знято з кріпильної панелі SmartBracket або порушено його цілісність (спрацювала кнопка тампера).
- Відсутній зв’язок із ППКП або ретранслятором за протоколом Jeweller.
- Батарея пристрою розряджена.
- Пристрій має апаратну несправність (вихід з ладу одного або декількох компонентів пристрою).
Адміністратор або користувач із рівнем доступу 2 може вимкнути сповіщення про втрату звʼязку Jeweller. Функція Вимкнути сповіщення дає змогу вимкнути індикацію несправностей і сповіщення про тимчасову втрату звʼязку Jeweller для пристроїв лінійки EN54 Line, які використовуються в мобільних середовищах, зокрема в пожежних автомобілях.
Як вимкнути сповіщення про втрату звʼязку через канал Jeweller для пристроїв лінійки EN54 Line
Обслуговування
Регулярно перевіряйте роботу пристрою. Очищайте корпус пристрою від пилу, павутиння й інших забруднень, щойно вони з’являтимуться. Використовуйте м’яку суху серветку для догляду за технікою. Не використовуйте для очищення пристрою речовини, що містять спирт, ацетон, бензин або інші активні розчинники.
Попередньо встановлені батареї забезпечують до пʼяти років автономної роботи за стандартних налаштувань Jeweller (інтервал опитування — 36 секунд). У разі розряджання батарей система надішле відповідне сповіщення.
Рекомендовано замінити батареї відразу після сповіщення. Бажано використовувати батареї Huiderui CR123A, 3 В, 1600 мА·год, LiMnO2.
Переконайтеся, що батареї встановлено з дотриманням полярності. Полярність позначена всередині корпусу. Після заміни батарей проведіть тестування працездатності, щоб упевнитися, що пристрій працює належним чином.
На скільки вистачає батарей у пристроях Ajax і що на це впливає
Технічні характеристики
Гарантія
Гарантія на продукцію Товариства з обмеженою відповідальністю «Аджакс Сістемс Манюфекчурінг» діє 2 роки після придбання.
Якщо пристрій працює некоректно, рекомендуємо спочатку звернутися до служби технічної підтримки Ajax: у більшості випадків технічні питання можна владнати дистанційно.
Зв’язатися зі службою технічної підтримки:
номер телефону: 0 (800) 331 911
Вироблено ТОВ «АС Манюфекчурінг»
