Інструкція з використання Internal battery RB (6.4V/78Ah)

Internal battery RB (6.4V/78Ah) — це перезарядна літій-залізо-фосфатна (LiFePO4) батарея, що використовується для живлення сумісних хабів.

Функціональні елементи

1. Батарея.

2. Кабель для підʼєднання батареї до хаба.

3. Розʼєм для підʼєднання батареї до хаба.

4. Зарядний кабель.

5. Розʼєм для заряджання батареї.

Сумісні хаби

Для роботи батареї потрібен сумісний хаб Ajax.

Перевірити сумісність пристроїв

Принцип роботи

Internal battery RB (6.4V/78Ah) — це внутрішня перезарядна батарея, що використовується для живлення хаба Hub BP Jeweller (without casing). Вона може живити хаб самостійно чи бути резервним джерелом живлення в разі використання зовнішньої батареї.

Вибір місця встановлення

Під час вибору місця встановлення батареї враховуйте чинники, які впливають на її роботу:

• Діапазон робочої температури.

• Рівень допустимої вологості.

Коли батарея не використовується, температура й вологість у місці зберігання повинні відповідати допустимим рівням, зазначеним для батареї.

Враховуйте рекомендації щодо розміщення батареї під час проєктування системи Ajax. Тільки професіонали мають проєктувати та встановлювати систему. Список рекомендованих партнерів Ajax доступний за посиланням.

Де не можна встановлювати батарею

1. У місцях із високою температурою. Наприклад, поблизу джерел тепла (радіаторів, обігрівачів, прямого сонячного світла тощо). Висока температура може призвести до перегріву та швидкого саморозряджання батареї, пошкодження її компонентів, вибуху або загоряння.

2. У місцях із високою вологістю. Вологість може спричинити корозію контактів або коротке замикання.

3. Поблизу легкозаймистих матеріалів. Ніколи не розміщуйте батарею поруч із горючими рідинами чи матеріалами. Це підвищує ризик виникнення пожежі або вибуху, особливо в разі короткого замикання.

4. У корпусі Hub BP Jeweller.

Підготовка до встановлення

Перш ніж встановлювати Internal battery RB (6.4V/78Ah), переконайтеся, що батарея сумісна з хабом. Також слід ознайомитися з цією інструкцією та інструкцією з використання хаба.

Чітко дотримуйтеся проєкту системи. Порушення основних правил встановлення та рекомендацій цієї інструкції може призвести до некоректної роботи батареї.

Організація кабелів

Перш ніж прокладати кабелі, ознайомтеся з вимогами електричної та пожежної безпеки у вашому регіоні.

Встановлення та налаштування

Перед монтажем переконайтеся, що вибрали оптимальне місце для розміщення. Воно має відповідати вимогам цієї інструкції. Батарею слід встановлювати в корпуси Case E (395) (буде доступний незабаром) або Case D (430), які продаються окремо.

Встановлення батареї в корпус

1. Зніміть кришку корпусу.

2. Вимкніть хаб.

3. Встановіть батарею в сумісний корпус Ajax.



4. Знайдіть на платі розʼєм для підʼєднання внутрішньої батареї.

5. Під’єднайте батарею до розʼєму плати.

   Дотримуйтеся полярності. Якщо неправильно підʼєднати батарею, вона не буде живити хаб, а розʼєм може бути пошкоджено.



   Кабель батареї не повинен лежати на платі хаба або під нею — це може призвести до погіршення звʼязку між хабом і під’єднаними пристроями.

6. Закріпіть батарею в корпусі за допомогою стяжки на липучці (входить до комплекту Case D (430) і Case E (395)). Не затягуйте стяжку занадто сильно, щоб не пошкодити плату й контакти акумуляторних елементів всередині батареї.



7. Увімкніть хаб.

8. Закрийте кришку корпусу.

9. Виберіть потрібний тип батареї в налаштуваннях хаба.

10. Перевірте стан підʼєднання батареї в застосунку Ajax.

Налаштування батареї

Після встановлення батареї задайте коректні налаштування хаба в PRO-застосунку Ajax.

1. Виберіть потрібний простір або обʼєкт.

2. Перейдіть у вкладку Пристрої .

3. Виберіть хаб у списку.

4. Перейдіть у Налаштування .

5. Перейдіть у меню Сервісні.

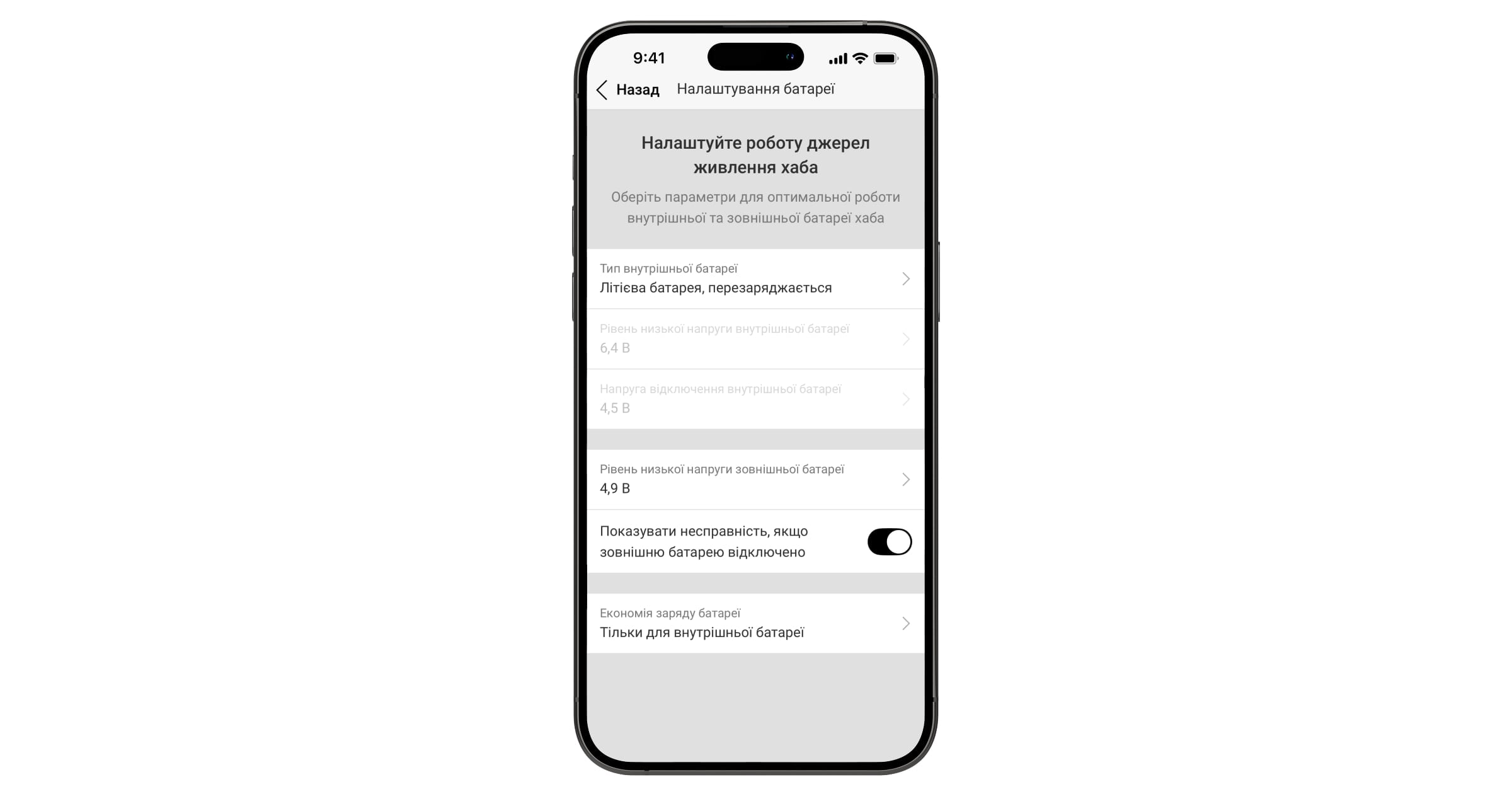

6. Перейдіть у меню Налаштування батареї.

7. Для налаштування Тип внутрішньої батареї виберіть опцію Літієва батарея, перезаряджається.

8. У разі потреби налаштуйте інші параметри батареї.

9. Натисніть Назад, щоб зберегти налаштування.

Стани

Стани хаба містять інформацію про статус під’єднання батареї. Їх можна переглянути в застосунках Ajax:

1. Перейдіть у вкладку Пристрої .

2. Виберіть хаб у списку.

Обслуговування

Перезарядна батарея Internal battery RB (6.4V/78Ah) не потребує обслуговування.

Рекомендовані зарядні пристрої

Перед використанням зарядного пристрою уважно прочитайте інструкцію виробника. Вона містить вказівки щодо безпечного використання та рекомендовані параметри.

До комплекту входить кабельний перехідник для підʼєднання батареї до зарядного пристрою.

Список рекомендованих зарядних пристроїв для батареї Internal battery RB (6.4V/78Ah)

Профіль заряджання та рекомендовані параметри для зарядного пристрою

Умови зберігання

Батарею слід зберігати в прохолодному, сухому та добре провітрюваному місці за температури не вище +45 °C. Заряд батареї повинен становити приблизно 30–50% від її ємності. Ці умови необхідні для зменшення деградації батареї.

Рекомендується заряджати батарею не пізніше ніж через шість місяців від дати контролю якості, зазначеної на наліпці на пакованні (ММ.РРРР), щоб запобігти втраті ємності через глибоке розряджання.

Технічні характеристики

Усі технічні характеристики

Відповідність стандартам

Зв’язатися зі службою технічної підтримки

Якщо батарея працює некоректно, рекомендуємо спочатку звернутися до служби технічної підтримки Ajax: у більшості випадків технічні питання можна владнати дистанційно.

• email

• Telegram

• Номер телефону: 0 (800) 331 911
