Інструкція з використання ReX Jeweller

ReX Jeweller — ретранслятор сигналу системи безпеки, що збільшує дальність радіозв’язку пристроїв Ajax із хабом до 2 разів. Встановлюється всередині приміщень. Має вбудований тампер для захисту від несанкціонованого розкриття й оснащений акумулятором, що забезпечує до 35 годин роботи без зовнішнього живлення.

Пристрій налаштовується через мобільний застосунок для смартфонів на iOS і Android. Про всі події ReX Jeweller користувач отримує push-сповіщення, SMS-повідомлення та дзвінки (якщо ввімкнені).

Систему Ajax можна використовувати для самостійного моніторингу об’єкта, а також під’єднати її до пульта охоронної компанії.

Функціональні елементи

1. Логотип зі світловим індикатором

2. Кріпильна панель SmartBracket (перфорована частина необхідна для спрацьовування тампера в разі спроби відірвати ReX від поверхні)

3. Роз’єм підключення кабелю живлення

4. QR-код

5. Кнопка тампера

6. Кнопка ввімкнення

Принцип роботи

ReX Jeweller збільшує зону покриття радіозв’язку системи безпеки, що дає змогу встановлювати пристрої Ajax на більшій відстані від хаба.

Дальність зв’язку між ReX Jeweller і пристроєм обмежена дальністю радіосигналу пристрою (вказана в характеристиках на сторінці пристрою на сайті та в посібнику з використання).

ReX Jeweller приймає сигнали хаба та передає під’єднаним до нього пристроям, а також передає сигнали пристроїв хаба. Ретранслятор опитується хабом із періодичністю 12–300 секунд (за замовчуванням: 36 секунд), водночас тривоги доставляються не більше ніж за 0,3 секунди.

Кількість ReX Jeweller, що під’єднуються

Залежно від моделі, до хаба можна під’єднати:

Під’єднання декількох ReX Jeweller до хаба підтримується пристроями з OS Malevich 2.8 та вище. Водночас ReX Jeweller може бути під’єднаний лише безпосередньо до хаба, підключення ретранслятора до ретранслятора не передбачено.

Під’єднання ReX Jeweller до хаба

Перш ніж додати пристрій

1. Установіть застосунок Ajax або Ajax PRO.

2. Увійдіть у обліковий запис, або створіть новий.

3. Виберіть простір або створіть новий.

   Що таке простір

   Як створити простір

   Функціональність простору доступна в застосунках таких або новіших версій:

   • Ajax Security System 3.0 для iOS;

   • Ajax Security System 3.0 для Android;

   • Ajax PRO: Tool for Engineers 2.0 для iOS;

   • Ajax PRO: Tool for Engineers 2.0 для Android;

   • Ajax PRO Desktop 4.0 для macOS;

   • Ajax PRO Desktop 4.0 для Windows.

4. Додайте хоча б одну віртуальну кімнату.

5. Додайте в простір сумісний хаб. Переконайтеся, що хаб увімкнений і має доступ до інтернету: через Ethernet, Wi-Fi і/або стільникову мережу.

6. Переконайтеся, що простір не перебуває в режимі охорони, а хаб не оновлюється. Для цього перевірте статуси в застосунку Ajax.

Як під’єднати ReX Jeweller до хаба

1. Натисніть Додати пристрій у застосунку Ajax.

2. Назвіть ретранслятор, проскануйте або впишіть вручну QR-код (розміщений на корпусі та упаковці), виберіть кімнату розміщення.



3. Натисніть Додати — почнеться зворотний відлік.

4. Увімкніть ReX Jeweller, затиснувши кнопку ввімкнення на 3 секунди — після під’єднання до хаба логотип змінить свій колір із червоного на білий протягом 30 секунд після ввімкнення.



Щоб відбулося виявлення та сполучення, ReX Jeweller має перебувати в зоні дії радіозв’язку хаба (на одному об’єкті, що охороняється).

Запит на під’єднання до хаба передається лише в разі увімкнення пристрою. Якщо під’єднання до хаба не вдалося, вимкніть ретранслятор, затиснувши кнопку ввімкнення на 3 секунди, і повторіть спробу додавання через 5 секунд.

Під’єднаний до хаба ReX Jeweller з’явиться в списку пристроїв хаба в застосунку. Оновлення статусів пристроїв у списку залежить від встановленого в налаштуваннях хаба часу опитування, значення за замовчуванням — 36 секунд.

Як вибрати пристрої для роботи через ReX Jeweller

Щоб призначити пристрій ретранслятору

1. Перейдіть у налаштування ReX Jeweller (Пристрої → ReX Jeweller → Налаштування ).

2. Натисніть Сполучення з пристроєм.

3. Виберіть пристрої, які мають працювати через ретранслятор. Їх можна знайти за назвою моделі, назвою пристрою або ідентифікатором, а також фільтрувати за кімнатою або групою.

   Дізнатися більше про пошук і фільтрування

4. Поверніться в меню налаштувань ReX Jeweller.

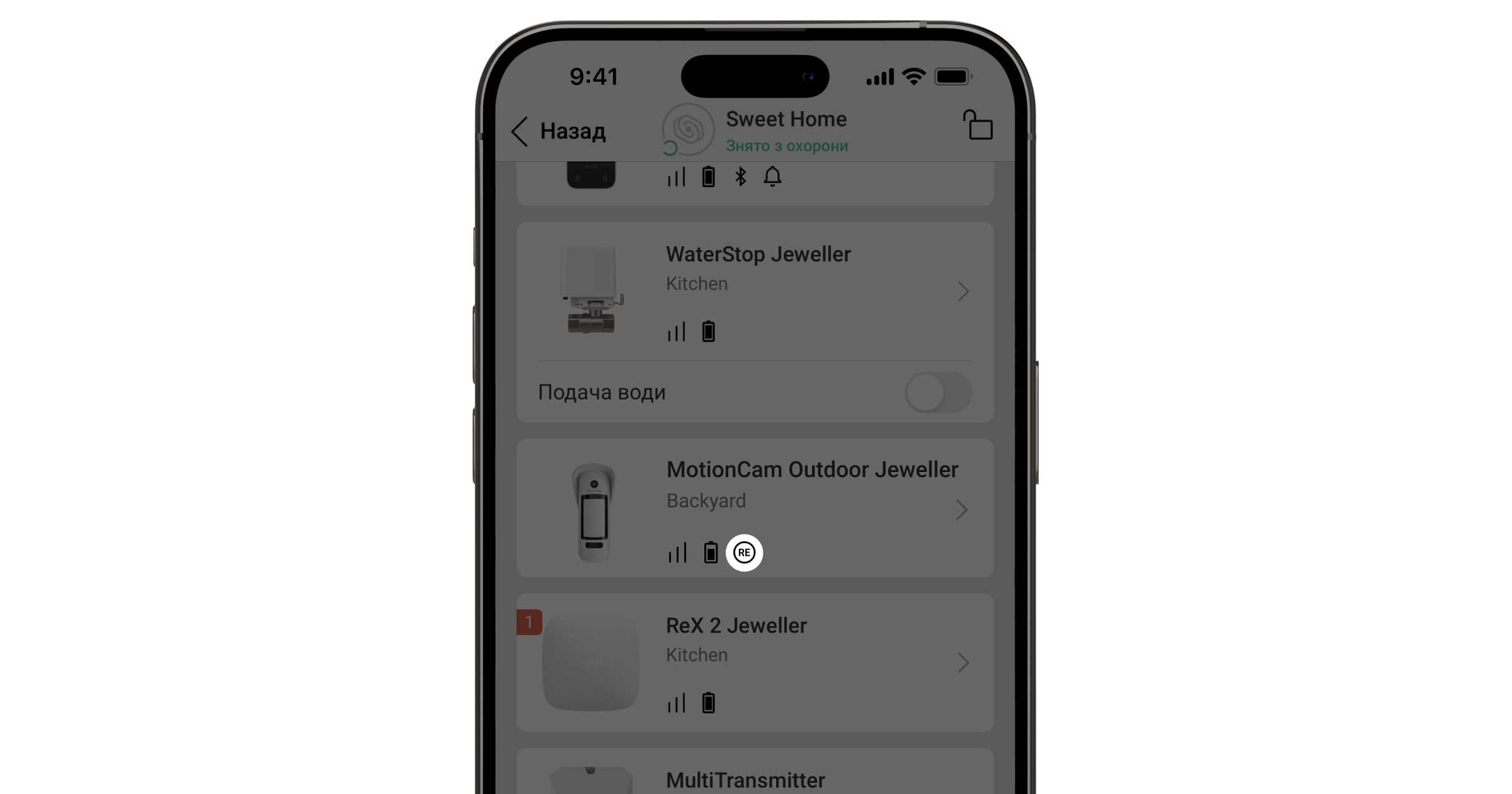

Після під’єднання біля вибраних пристроїв у мобільному застосунку зображується іконка .

Щоб призначити пристрій хабу

1. Перейдіть у налаштування ReX Jeweller (Пристрої → ReX Jeweller → Налаштування ).

2. Натисніть Сполучення з пристроєм.

3. Зніміть відмітки з пристроїв, які мають під’єднуватися до хаба безпосередньо.

4. Поверніться в меню налаштувань Rex Jeweller.

Як налаштувати і підключити IP-камеру до системи Ajax

Стани ReX Jeweller

1. Пристрої

2. ReX Jeweller

Налаштування ReX Jeweller

1. Пристрої

2. ReX Jeweller

3. Налаштування

Несправності

ReX Jeweller може повідомляти про несправності, якщо вони є. Поле Несправності доступне у Станах пристрою. Після натискання на відкривається список усіх несправностей. Поле зображується, якщо виявлено несправність.

Індикація

Світловий індикатор ReX Jeweller може горіти червоним або білим кольором — в залежності від стану пристрою.

Тестування працездатності

Тести починаються не миттєво, але не довше ніж за 36 секунд при стандартних налаштуваннях.

Початок тесту залежить від налаштувань періоду запиту датчиків (пункт налаштувань “Jeweller” у налаштуваннях хаба).

Ви можете провести тестування рівня сигналу Jeweller між ретранслятором та хабом, а також між ретранслятором та підключеними до нього пристроями.

Щоб перевірити рівень сигналу Jeweller між ретранслятором та ReX Jeweller, перейдіть в налаштування ReX Jeweller та оберіть Тест рівня сигналу Jeweller.

Щоб перевірити рівень сигналу Jeweller між ретранслятором та пристроєм, перейдіть в налаштування пристрою, який підключений до ReX Jeweller, та оберіть Тест рівня сигналу Jeweller.

Тест рівня сигналу Jeweller

Встановлення пристрою

Вибір місця встановлення

Розміщення ReX Jeweller визначають його віддаленість від хаба та під’єднаних до ретранслятора пристроїв і наявність перешкод, що заважають проходженню радіосигналу: стін, міжповерхових перекриттів, розташованих у приміщенні габаритних об’єктів.

За рівня сигналу в одну поділку ми не гарантуємо стабільної роботи системи безпеки. Необхідно вжити можливих заходів для поліпшення якості сигналу! Принаймні перемістіть ReX Jeweller або хаб — переміщення навіть на 20 сантиметрів може істотно поліпшити якість приймання.

Процес встановлення

Перш ніж монтувати ReX Jeweller, переконайтеся, що вибрали оптимальне місце розташування і воно відповідає умовам цієї інструкції! Бажано, щоб ретранслятор був прихований від стороннього ока.

Під час монтажу та експлуатації дотримуйтесь загальних правил електробезпеки стосовно використання електроприладів, а також вимог нормативно-правових актів з електробезпеки.

Монтаж пристрою

1. Зафіксуйте кріпильну панель SmartBracket комплектними шурупами. У разі використання інших засобів кріплення переконайтеся, що вони не пошкоджують і не деформують панель.

   Не рекомендується використовувати двосторонній скотч для монтажу. Це може привести до падіння ReX Jeweller — від удару пристрій може вийти з ладу.

2. Одягніть ReX Jeweller на кріпильну панель. Після встановлення перевірте стан тампера в застосунку Ajax, а потім щільність фіксації панелі.

3. Для більшої надійності зафіксуйте ReX Jeweller на панелі SmartBracket комплектними шурупами.

Не перевертайте ретранслятор при вертикальній фіксації (наприклад, на стіні). При правильній фіксації логотип Ajax читається горизонтально.

За спроби відривання ретранслятора від поверхні або зняття з кріпильної панелі ви отримаєте повідомлення.

Не розміщуйте ReX Jeweller:

1. За межами приміщення (на вулиці).

2. Поблизу металевих предметів і дзеркал, що спричинюють згасання радіосигналу або екранують його.

3. У приміщеннях із вологістю та температурою, що виходять за межі допустимих.

4. Поблизу джерел радіоперешкод: менш як 1 метр від роутера і силових кабелів.

Догляд за пристроєм

Регулярно перевіряйте працездатність системи безпеки Ajax.

Регулярно очищуйте корпус від пилу, павутиння та інших забруднень. Використовуйте м’яку суху серветку, придатну для догляду за технікою.

Не використовуйте для очищення ретранслятора речовини, що містять спирт, ацетон, бензин та інші активні розчинники.

Як замінити акумулятор ретранслятора радіосигналу ReX Jeweller

Технічні характеристики

Усі технічні характеристики ReX Jeweller

Відповідність стандартам

Гарантія

Гарантія на продукцію товариства з обмеженою відповідальністю “Аджакс Сістемс Манюфекчурінг” діє 2 роки після купівлі й не поширюється на комплектний акумулятор.

Якщо пристрій працює некоректно, рекомендуємо спершу звернутися до служби підтримки — в половині випадків технічні питання можна вирішити віддалено!

Гарантійні зобов’язання

Угода з кінцевим користувачем

Зв’язатися з технічною підтримкою:

• e-mail

• Telegram

• Номер телефону: 0 (800) 331 911
