Інструкція з використання Superior DoorProtect G3 Fibra

Superior DoorProtect G3 Fibra — дротовий датчик відчинення, удару та зміни кута нахилу. Підтримує під’єднання стороннього дротового датчика з нормально замкнутим (НЗ) типом контакту. Встановлюється в приміщеннях. Відповідає вимогам Grade 3 (EN 50131).

Для передавання тривог і подій Superior DoorProtect G3 Fibra обмінюється даними з хабом через захищений протокол Fibra. Дальність дротового зв’язку становить до 2000 м за умови використання витої пари U/UTP cat.5.

Superior DoorProtect G3 Fibra — пристрій продуктової лінійки Fibra. Продавати, встановлювати і адмініструвати дротові пристрої Fibra можуть лише акредитовані партнери Ajax Systems.

Функціональні елементи

1. Світлодіодний індикатор.

2. Датчик відчинення Superior DoorProtect G3 Fibra.

3. Великий магніт.

4. Проставка для встановлення датчика та/або магніту на поверхню (2 шт. в комплекті).

5. Кріпильна панель корпусу датчика. Використовується для кріплення до проставки або безпосередньо до поверхні.

6. QR-код з ідентифікатором пристрою, щоб додати датчик на хаб Ajax.

7. Перфорована частина для спрацьовування тампера в разі спроби відірвати датчик від поверхні. Не виламуйте її.

8. Перфорована частина для виведення дротів крізь стіну.

9. Перфорована частина для виведення дротів знизу або зверху датчика.

10. Тампер.

11. Клемна колодка для під’єднання датчика.

12. Отвір для фіксації датчика на кріпленні гвинтом.

13. Гвинт.

Принцип роботи

Superior DoorProtect G3 Fibra — дротовий датчик відчинення, удару та нахилу. Пристрій складається з двох частин. Перша частина — це датчик, що поєднує в собі два геркони і сенсори магнітного маскування, удару та нахилу. Друга частина — магніт для виявлення відчинення. Сенсори датчика працюють незалежно. Кожен сенсор датчика можна увімкнути або вимкнути в застосунках Ajax.

Відчинення — виявляється за допомогою магніту та вбудованих в датчик герконів. Коли магніт наближається чи віддаляється — геркон змінює стан контактів і сповіщає про зачинення чи відчинення.

Сенсор удару — виявляє спроби вибити вікно або двері, а також реагує на вібрацію, якщо хтось спробує вибити замок або зламати двері.

Сенсор нахилу — визначає відхилення пристрою від осі у вертикальній площині. Перш ніж встановити систему під охорону, сенсор запам’ятовує вихідне положення та спрацьовує в разі відхилення більш ніж на 5° (залежить від налаштувань). Це дає змогу захистити вікна, зокрема й мансардні, і встановлювати систему під охорону навіть якщо вікна у режимі провітрювання. Потрібно лише заздалегідь вимкнути сенсор відчинення у налаштуваннях.

Датчик у режимі охорони виявляє відчинення та зачинення дверей або вікон, удар та зміну кута нахилу та миттєво передає сигнал тривоги на хаб. Хаб активує під’єднані до системи сирени, запускає сценарії, сповіщає користувачів і охоронну компанію. Усі тривоги та події датчика фіксуються у стрічці подій застосунків Ajax.

Як Ajax повідомляє користувача про тривоги

Більше про датчики відчинення Ajax

Захист від магнітного маскування

Датчик виявляє спробу зловмисника замаскувати основний магніт Superior DoorProtect G3 Fibra за допомогою стороннього магніту. Вбудований сенсор порівнює значення поточного магнітного поля із зафіксованим під час калібрування і визначає відмінності. Якщо є відмінності, користувачі та пульт централізованого спостереження (ПЦС) отримують сповіщення про маскування. Система дає змогу користувачам вибрати, коли пристрій виявляє магнітне маскування: постійно або тільки тоді, коли датчик під охороною.

Калібрування сенсора маскування потрібно проводити одразу після встановлення датчика або якщо місце встановлення було змінено.

Як запустити калібрування сенсора маскування

Протокол передавання даних Fibra

Щоб передавати тривоги та події, датчик використовує технологію Fibra. Це дротовий протокол для швидкого та надійного двостороннього зв’язку між хабом і підʼєднаними пристроями.

Дізнатися більше

Передавання подій на пульт

Тривоги системи Ajax надходять у застосунок для моніторингу PRO Desktop, а також на пульт централізованого спостереження (ПЦС) у форматах SurGard (Contact ID), SIA (DC-09), ADEMCO 685 та інших протоколів.

Superior DoorProtect G3 Fibra передає такі події:

1. Тривога/відновлення сенсора відчинення (геркона).

2. Несправність/відновлення сенсора відчинення (геркона).

3. Несправність/відновлення акселерометра.

4. Несправність/відновлення магнітного сенсора.

5. Маскування стороннім магнітом і відновлення.

6. Тривога/відновлення стороннього датчика з типом контакту нормально закритий (НЗ).

7. Тривога/відновлення тампера.

8. Низька напруга живлення та повернення напруги до нормальних показників.

9. Втрата і відновлення зв’язку між датчиком і хабом.

10. Примусове вимкнення і ввімкнення датчика.

11. Вимкнення до зняття з охорони й увімкнення датчика.

У разі тривоги оператор охоронної компанії знає, що сталося і куди направити групу швидкого реагування. Пристрої Ajax адресні, тому PRO Desktop та ПЦС отримують не лише події, а й тип пристрою, призначене йому ім’я і місце розташування (кімнату, групу охорони). Список параметрів, які отримує ПЦС, може відрізнятися залежно від типу ПЦС і вибраного протоколу зв’язку з пультом.

Вибір місця встановлення

Коли вибираєте місце для датчика, слід враховувати параметри, що впливають на його роботу:

• Рівень сигналу Fibra.

• Довжина кабелю для підʼєднання датчика.

• Зона виявлення.

Дотримуйтеся цих рекомендацій на етапі розробки проєкту системи для об’єкта. Лише кваліфіковані спеціалісти мають проєктувати й встановлювати систему Ajax. Перелік авторизованих партнерів Ajax доступний за посиланням.

Рекомендації щодо встановлення

Розташування магніту відносно датчика залежить від місця встановлення та матеріалу поверхні.

Встановлення на металевій поверхні

Якщо потрібно встановити Superior DoorProtect G3 Fibra на металевій поверхні (наприклад, у сейфі):

• Відстань між датчиком і магнітом має бути не більше 5 мм.

• Обовʼязково використовуйте проставки.

• Відстань між датчиком та стороннім електромагнітом (наприклад, у складі дотягувача дверей) має бути більше 1 см.

Встановлення на неметалевій поверхні

Якщо потрібно встановити Superior DoorProtect G3 Fibra на неметалевій поверхні (наприклад, на пластиковому вікні або деревʼяних дверях):

• Відстань між датчиком і магнітом має бути не більше 1 см.

• Використання проставок не обовʼязкове.

• Відстань між датчиком та стороннім електромагнітом (наприклад, у складі дотягувача дверей) має бути більше 1 см.

Superior DoorProtect G3 Fibra можна встановлювати на розсувні системи та ролети. Тривале ковзання магніту по датчику під час зачинення/відчинення спричиняє хибні спрацювання. Щоб уникнути цього, вимкніть функцію виявлення магнітного маскування.

Для чого потрібні проставки:

1. Щоб встановити датчик або магніт на металевій поверхні.

2. Щоб зменшити відстань між датчиком і магнітом. Наприклад, коли потрібно вирівняти магніт відносно датчика на дверях або вікні.

Якщо вікно має режим провітрювання — датчик слід встановлювати на верхню частину вікна. Інакше, коли вікно відчиняється на провітрювання, датчик наближається до власного ж магніту і може сприйняти його як спробу маскування. Щоб уникнути хибних тривог — встановіть датчик на верхній частині вікна.

Щоб зменшити відстань між датчиком і магнітом, датчик можна повернути на 90° відносно магніту.

Якщо ви хочете використовувати лише сенсор удару та/або зміни кута нахилу — можете не встановлювати магніт поруч із датчиком. Вимкніть сенсор відчинення і сенсор магнітного маскування у налаштуваннях Superior DoorProtect G3 Fibra.

Як не можна встановлювати датчик

1. На вулиці. Це може призвести до хибних тривог і некоректної роботи датчика.

2. Використовуючи два магніти водночас. Датчик розпізнає лише один магніт з одного боку від датчика — лівого або правого.

3. З магнітом, встановленим на відстані, що не відповідає рекомендаціям. Це може призвести до хибних тривог і некоректної роботи датчика — він не реагуватиме на зачинення/відчинення дверей або вікна.

4. У приміщенні, де показники температури чи вологості не відповідають робочим параметрам. е може призвести до поломки датчика.

5. У місці з низьким або нестабільним рівнем сигналу Fibra.

6. Поряд із іншими магнітами. Це може призвести до хибних тривог через виявлення маскування. Якщо датчик встановлено на дверях з дотягувачем, не рекомендується встановлювати Високий рівень чутливості.

7. Несиметрично відносно магніту.

Рівень сигналу Fibra

Рівень сигналу Fibra визначається співвідношенням кількості недоставлених або пошкоджених пакетів даних до кількості очікуваних (за певний проміжок часу). Про рівень сигналу повідомляє іконка у вкладці Пристрої в застосунках Ajax:

• Три поділки — відмінний рівень сигналу.

• Дві поділки — достатній рівень сигналу.

• Одна поділка — низький рівень сигналу, стабільну роботу не гарантовано.

• Перекреслена іконка — сигналу немає, стабільну роботу не гарантовано.

Що таке тест рівня сигналу Fibra

Зона виявлення

Проведіть Тест зони виявлення, коли вибираєте місце встановлення датчика. Тест допоможе перевірити роботу пристрою і впевнитися, що основний і сторонній датчики коректно реагують на відчинення та зачинення дверей або вікна, удар та зміну кута нахилу.

Тест живлення ліній

Тест імітує максимальне енергоспоживання під’єднаних до хаба пристроїв. Якщо система пройшла тест — це означає, що всі її пристрої матимуть достатньо живлення за будь-яких обставин. Після тестування в застосунку зʼявляється сповіщення зі статусом кожної лінії:

• Тест пройдено.

• Тест пройдено з несправностями.

• Тест не пройдено.

Що таке тест живлення ліній

Проєктування

Щоб коректно встановити та налаштувати пристрої, важливо правильно розробити проєкт системи. Проєкт має враховувати кількість і типи пристроїв на об’єкті, їх точне місце та висоту встановлення, довжину дротових ліній Fibra, тип кабелю й інші параметри.

Поради з проєктування дротових систем Fibra

Superior DoorProtect G3 Fibra можна підʼєднати до будь-якої точки лінії Fibra. Довжина вхідної лінії — до 2000 м за умови використання витої пари U/UTP cat.5.

Довжина і тип кабелю

Рекомендовані типи кабелю для підʼєднання Superior DoorProtect G3 Fibra до хаба:

• U/UTP cat.5, 4 × 2 × 0,51, матеріал провідника — мідь.

• Сигнальний кабель 4 × 0,22, матеріал провідника — мідь.

Верифікація калькулятором

Щоб переконатися, що проєкт розрахували правильно і система працюватиме на практиці, ми розробили калькулятор живлення Fibra. Він допомагає перевірити якість зв’язку та довжину кабелю для дротових пристроїв Fibra за вибраної конфігурації на етапі проєктування системи.

Підготовка до встановлення

Організація кабелів

Коли готуєтеся прокладати кабель, ознайомтеся з правилами електричної та пожежної безпеки у вашому регіоні. Обов’язково дотримуйтеся цих стандартів та нормативів. Поради з організації кабелів — у статті.

Прокладання кабелів

Рекомендуємо уважно прочитати розділ Вибір місця встановлення до початку роботи. Не відхиляйтеся від проєкту системи. Порушення основних правил встановлення Superior DoorProtect G3 Fibra та рекомендацій цієї інструкції може призвести до некоректної роботи, а також втрати зв’язку з датчиком. Поради з прокладання кабелів — в статті.

Підготовка кабелю до під’єднання

Знімайте ізоляційний шар та зачищайте кабель лише спеціальним знімачем ізоляції. Кінці дротів, які вставляються в клеми пристрою, мають бути залуджені чи обтиснені гільзою. Це забезпечить надійне під’єднання та захистить провідник від окиснення. Поради з підготовки кабелю — в статті.

Встановлення та підʼєднання

Щоб встановити датчик:

1. Увімкніть живлення ліній у PRO-застосунку Ajax:

   1. Хаб → Налаштування → Лінії → Живлення ліній.

2. Заведіть у корпус хаба кабель для підʼєднання Superior DoorProtect G3 Fibra. Під’єднайте дроти до потрібної лінії хаба.



   +24V — клема живлення 24 В⎓.А, B — сигнальні клеми.GND — заземлення.

3. Зніміть задню панель датчика й акуратно виламайте перфоровану частину для виведення кабеля.

4. Заведіть кабель від хаба у корпус датчика через утворений отвір.



5. Під’єднайте дроти до клем згідно зі схемою нижче. Дотримуйтеся полярності та порядку під’єднання дротів. Надійно зафіксуйте кабель у клемах.



   +24V — клема живлення 24 В⎓.А, B — сигнальні клеми.GND — заземлення.

6. Якщо датчик не останній у лінії під’єднання — заздалегідь підготуйте другий кабель. Дроти першого і другого кабелю, які будуть під’єднано до клем датчика, повинні бути залуджені та спаяні, або обтиснені спеціальною гільзою.

7. Якщо датчик останній у лінії і використовується топологія Промінь — встановіть термінуючий резистор. Для цього під’єднайте його до сигнальних клем пристрою. Якщо використовується топологія Кільце — термінуючий резистор не потрібен.

   Рекомендуємо використовувати топологію Кільце (хаб–пристрій–хаб). У разі обриву кільця жоден пристрій не вийде з ладу: утворюються два промені, які продовжать нормально функціонувати та передавати події на хаб. Сповіщення про обрив кільця буде надіслано користувачам та охоронній компанії.

8. Тимчасово закріпіть датчик на віконній чи дверній рамі у вибраному місці встановлення. Це потрібно для тестування датчика.

9. Тимчасово закріпіть магніт.

10. Увімкніть живлення ліній у PRO-застосунку Ajax:

    1. Хаб → Налаштування → Лінії → Живлення ліній.

11. Додайте датчик до системи.

12. Проведіть тестування працездатності.

13. Якщо тести пройшли вдало, закріпіть датчик комплектними шурупами, використовуючи дві точки фіксації (одна з них — у перфорованій частині панелі, під тампером). Якщо вибираєте інші засоби кріплення, впевніться, що вони не пошкоджують і не деформують кріпильну панель.

Під’єднання стороннього дротового датчика

До Superior DoorProtect G3 Fibra можна під’єднати дротовий датчик із типом контакту НЗ (нормально закритий або NC-датчик).

Superior DoorProtect G3 Fibra не забезпечує сторонній датчик живленням. Його потрібно під’єднати окремо. Тип і напругу живлення стороннього датчика можна дізнатися з документації пристрою або в службі технічної підтримки виробника.

Встановлюйте сторонній датчик на відстані не більше 1 м від Superior DoorProtect G3 Fibra. Збільшення довжини кабелю погіршує якість зв’язку між пристроями.

Щоб під’єднати сторонній дротовий датчик:

1. Увімкніть живлення ліній у PRO-застосунку Ajax:

   1. Хаб → Налаштування → Лінії → Живлення ліній.

2. Зніміть передню панель датчика Superior DoorProtect G3 Fibra.

3. Заведіть кабель стороннього дротового датчика в корпус Superior DoorProtect G3 Fibra.

4. Під’єднайте дротовий датчик до клем Superior DoorProtect G3 Fibra.



   NC — клема під’єднання.GND — заземлення.

5. Увімкніть живлення ліній у PRO-застосунку Ajax:

   1. Хаб → Налаштування → Лінії → Живлення ліній.

6. У налаштуваннях Superior DoorProtect G3 Fibra увімкніть опцію Зовнішній контакт.

7. Перевірте роботу під’єднаного дротового датчика. Якщо зовнішній контакт спрацює, ви отримаєте сповіщення.

Для отримання тривоги в разі відчинення ролет до Superior DoorProtect G3 Fibra можна під’єднати дротовий датчик руху ролет з нормально закритим типом контакту.

Як під’єднати датчик руху ролет до Superior DoorProtect G3 Fibra

Додавання в систему

Перш ніж додати пристрій

1. Встановіть PRO-застосунок Ajax.

2. Увійдіть у PRO-акаунт або створіть новий.

3. Виберіть простір або створіть новий.

   Що таке простір

   Як створити простір

   Функціональність простору доступна в застосунках таких або новіших версій:

   • Ajax Security System 3.0 для iOS;

   • Ajax Security System 3.0 для Android;

   • Ajax PRO: Tool for Engineers 2.0 для iOS;

   • Ajax PRO: Tool for Engineers 2.0 для Android;

   • Ajax PRO Desktop 4.0 для macOS;

   • Ajax PRO Desktop 4.0 для Windows.

4. Додайте хоча б одну віртуальну кімнату.

5. Додайте в простір сумісний хаб. Переконайтеся, що хаб увімкнений і має доступ до інтернету: через Ethernet, Wi-Fi і/або стільникову мережу.

6. Переконайтеся, що простір не перебуває в режимі охорони, а хаб не оновлюється. Для цього перевірте статуси в застосунку Ajax.

Як додати Superior DoorProtect G3 Fibra

Є два способи додавати пристрої у PRO-застосунку Ajax: автоматично і вручну.

Якщо не вдалося додати пристрій, перевірте коректність дротового з’єднання і спробуйте ще раз. Якщо на хаб уже додали максимальну кількість пристроїв (для Superior Hub Hybrid — 100), за спроби додати новий пристрій отримаєте сповіщення про помилку.

Superior DoorProtect G3 Fibra працює лише з одним хабом. Якщо додати датчик на новий хаб, обмін даними зі старим хабом припиняється. Superior DoorProtect G3 Fibra залишається в списку пристроїв старого хаба, його можна видалити вручну.

Тестування працездатності

Для Superior DoorProtect G3 Fibra доступні:

• Тест рівня сигналу Fibra — щоб визначити рівень сигналу в місці встановлення пристрою.

• Тест зони виявлення — щоб перевірити, як основний і сторонній датчики реагуютьє на відчинення та зачинення дверей або вікна, удар та зміну кута нахил в місці встановлення.

• Калібрування сенсора маскування — щоб зафіксувати значення магнітного поля в місці встановлення датчика. Воно буде прийняте за норму. Калібрування проводиться, коли сенсор відчинення перебуває в закритому стані.

• Діагностика пристрою щоб перевірити, чи коректно працюють усі вбудовані сенсори датчика.

Несправності

Якщо у датчику виявлено несправність (наприклад, відсутній зв’язок за протоколом Fibra), у застосунку Ajax у лівому верхньому кутку іконки пристрою відображається лічильник несправностей.

Усі несправності можна побачити у Станах датчика. Поля з несправностями будуть підсвічуватися червоним кольором.

Несправність відображається, якщо:

• Температура датчика виходить за допустимі межі.

• Відкрито корпус датчика (спрацювання тампера).

• Відсутній зв’язок із хабом за протоколом Fibra.

• Сенсор відчинення несправний. Виявлення магнітного маскування вимкнено.

• Акселерометр несправний.

• Сенсор маскування несправний.

Іконки

Іконки відображають деякі зі станів Superior DoorProtect G3 Fibra. Побачити їх можна в застосунку Ajax на вкладці Пристрої .

Стани

Стани містять інформацію про пристрій та його робочі параметри. Про стани Superior DoorProtect G3 Fibra можна дізнатися в застосунку Ajax:

1. Перейдіть у вкладку Пристрої .

2. Виберіть Superior DoorProtect G3 Fibra у переліку.

Налаштування

Щоб змінити налаштування датчика Superior DoorProtect G3 Fibra, в застосунку Ajax:

1. Перейдіть у вкладку Пристрої .

2. Виберіть Superior DoorProtect G3 Fibra у списку.

3. Перейдіть у Налаштування, натиснувши на іконку шестерні .

4. Встановіть потрібні параметри.

5. Натисніть Назад, щоб зберегти нові налаштування.

Як налаштувати сповіщення про відчинення

Сповіщення про відчинення — це звуковий сигнал про спрацювання датчиків відчинення, коли систему знято з охорони. Функцією користуються, наприклад, у магазинах, щоб сповістити співробітників, що хтось увійшов до приміщення.

Налаштування сповіщень відбувається у два етапи: налаштування сирен і налаштування датчиків відчинення.

Як налаштувати датчик

Як налаштувати сирену для сповіщень про відчинення

Як запустити калібрування сенсора маскування

Калібрування сенсора маскування необхідне для коректної роботи пристрою, а також миттєвого виявлення спроб задіяти сторонні магніти для маскування системи. Калібрування потрібно проводити одразу після додавання датчика в систему або якщо змінили місце встановлення.

Щоб запустити калібрування сенсора маскування, в застосунку Ajax:

1. Перейдіть до меню Пристрої .

2. Виберіть датчик Superior DoorProtect G3 Fibra.

3. Перейдіть до калібрування, натиснувши на іконку навпроти стану Необхідне калібрування сенсора магнітного маскування.

Якщо іконка недоступна, в застосунку Ajax:

1. Перейдіть до меню Пристрої .

2. Виберіть датчик Superior DoorProtect G3 Fibra.

3. Перейдіть до його Налаштувань, натиснувши на іконку шестерні .

4. Перейдіть до меню Калібрування сенсора маскування.

5. Натисніть Почати.

6. Якщо калібрування вдале, натисніть Закрити, щоб повернутись до налаштувань. Якщо не вдалося калібрувати пристрій, перевірте коректність встановлення та чи перебуває контакт сенсора відчинення в закритому стані. Натисніть Перезапустити.

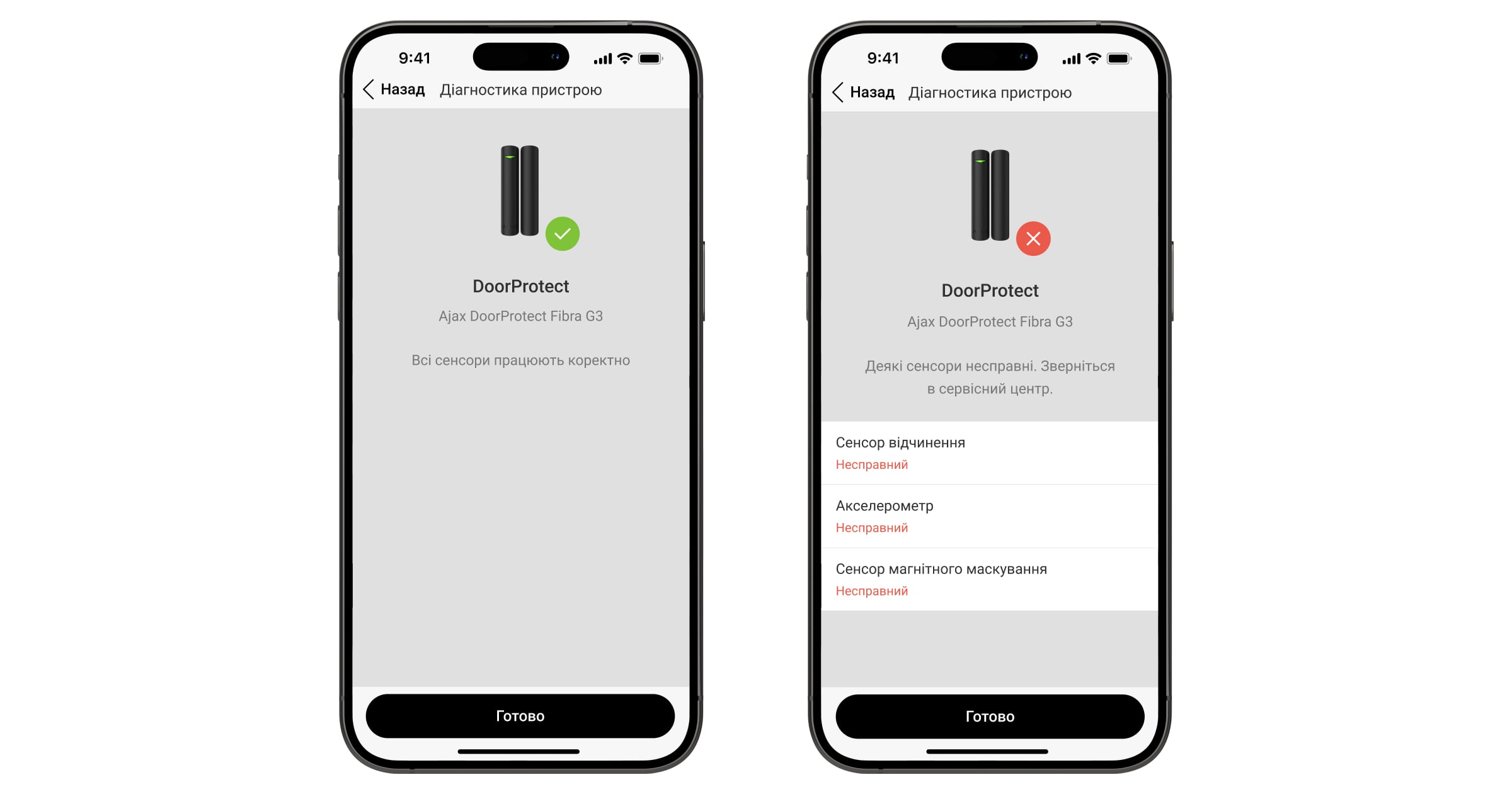

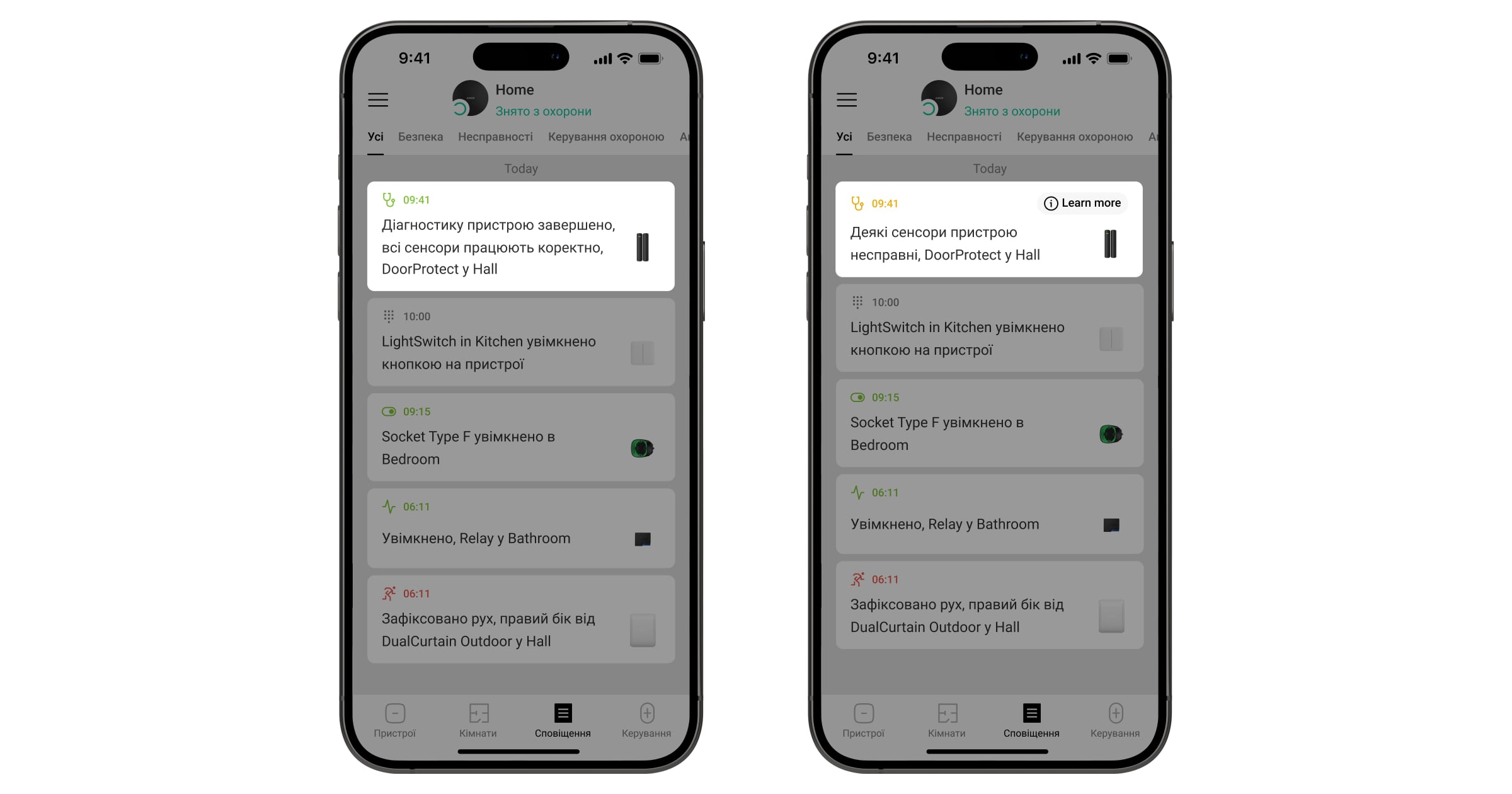

Як запустити діагностику пристрою

Діагностика пристрою дає змогу перевірити, чи коректно працюють усі вбудовані сенсори датчика. Під час тестування система перевіряє сенсор відчинення, акселерометр, а також сенсор магнітного маскування.

Щоб запустити діагностику пристрою, в застосунку Ajax:

1. Перейдіть до меню Пристрої .

2. Виберіть датчик Superior DoorProtect G3 Fibra зі списку.

3. Натисніть на іконку шестерні , щоб перейти в Налаштування.

4. Перейдіть до меню Діагностика пристрою.

   Перед тим як розпочати діагностику пристрою, переконайтеся, що зняли систему з охорони і вона не виконує інший тест.

5. Натисніть Почати.

6. Якщо діагностика пристрою пройшла вдало, натисніть Готово, щоб повернутися до налаштувань. Якщо деякі сенсори несправні, рекомендуємо звернутися до сервісного центру.

Користувачі та ПЦС отримають відповідне сповіщення про результат тестування після його завершення.

Індикація

Обслуговування

Регулярно перевіряйте працездатність датчика. Очищайте його корпус від пилу, павутиння та інших забруднень у міру їх появи. Використовуйте м’яку суху серветку, придатну для догляду за технікою.

Не використовуйте для очищення датчика речовини, що містять спирт, ацетон, бензин та інші активні розчинники.

Технічні характеристики

Всі технічні характеристики

Відповідність стандартам

Налаштування відповідно до вимог EN 50131

Гарантія

Гарантія на продукцію товариства з обмеженою відповідальністю «Аджакс Системс Манюфекчурінг» діє 2 роки після придбання.

Якщо пристрій працює некоректно, рекомендуємо спочатку звернутися до служби технічної підтримки: в більшості випадків технічні питання можна вирішити дистанційно.

Гарантійні зобов’язання

Угода користувача

Зв’язатися з технічною підтримкою:

• e-mail

• Telegram

• Номер телефону: 0 (800) 331 911
