Локальна відеостіна та слайд-шоу на відеореєстраторах Ajax із HDMI

Відеостіна — це локальний інтерфейс, що відображається на моніторі, підʼєднаному до відеореєстратора Ajax через HDMI. Він дає змогу операторам переглядати відео з камер наживо й архівні записи, перемикатися між різними конфігураціями камер і використовувати режим слайд-шоу. Ці можливості доступні безпосередньо в інтерфейсі без використання застосунків Ajax. До інтерфейсу можна отримати доступ без підключення до інтернету, якщо увійти в систему як локальний користувач.

На відміну від віджета відеостіни в застосунках Ajax для комп’ютерів, інтерфейс HDMI має лише ті функції, які локально підтримує NVR. Локальна відеостіна показує відео тільки з камер, доданих на конкретний NVR, а не з усіх камер у просторі.

Дізнатися більше про відеореєстратори Ajax з HDMI, зокрема про особливості та налаштування конкретних пристроїв, можна в інструкції з використання на сайті технічної підтримки Ajax.

Дізнатися більше про відеостіну в застосунках Ajax

Дії перед налаштуванням

Перш ніж використовувати відеостіну, переконайтеся, що виконано такі умови:

• NVR додано в простір.
• На NVR додано принаймні одну камеру.
• До NVR підʼєднано монітор через порт HDMI.
• До NVR підʼєднано мишку через порт USB.

Також до NVR можна підʼєднати клавіатуру через порт USB, щоб використовувати комбінації клавіш для навігації інтерфейсом.

Відеостіна

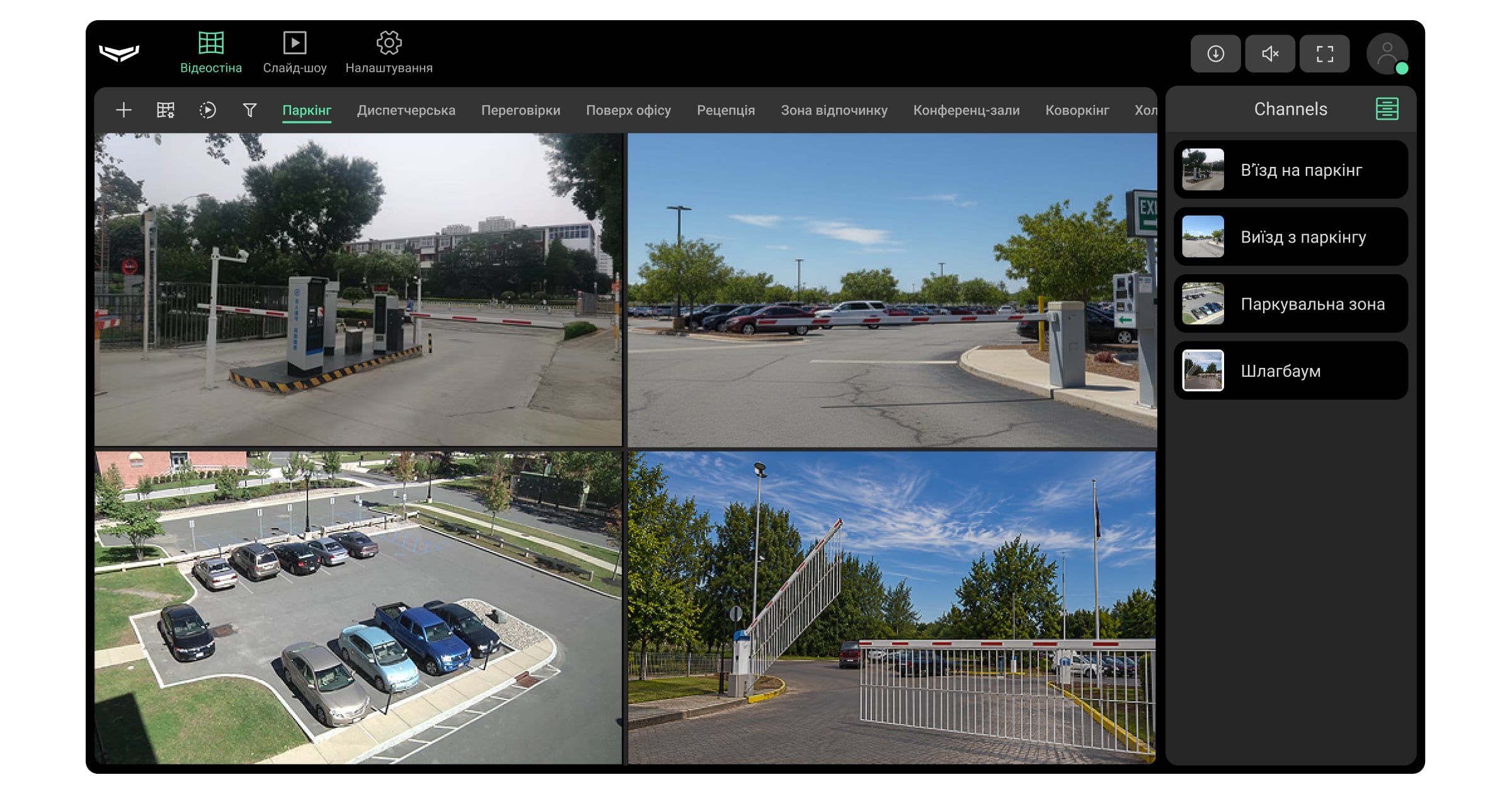

Відеостіна дає змогу переглядати відео наживо та архівні записи, використовувати повноекранний режим і керувати відеопотоками з камер за допомогою єдиного інтерфейсу. Користувачі можуть застосувати готові шаблони конфігурації камер або налаштувати власні — вибрати кількість рядків і стовпців для відображення. Можна створити кілька варіантів конфігурації для різних розташувань камер, а за допомогою вкладок швидко перемикатися між ними.

Щоб відкрити локальну відеостіну, увійдіть в інтерфейс NVR за допомогою одного з цих способів:

• Обліковий запис Ajax: увійдіть, використовуючи облікові дані хмарного облікового запису Ajax. Потрібне підключення до інтернету.
• Локальний обліковий запис користувача: увійдіть, використовуючи облікові дані локального користувача, раніше створеного в Ajax PRO Desktop. Підключення до інтернету не потрібне.

Після входу в систему клацніть вкладку Відеостіна у верхньому лівому куті екрана. Відеостіною також можна керувати за допомогою комбінацій клавіш.

Нова конфігурація

Конфігурація визначає, як відеопотоки з камер розташовуються на відеостіні. Щоб створити нову конфігурацію, виконайте кроки, описані нижче.

Щоб створити конфігурацію:

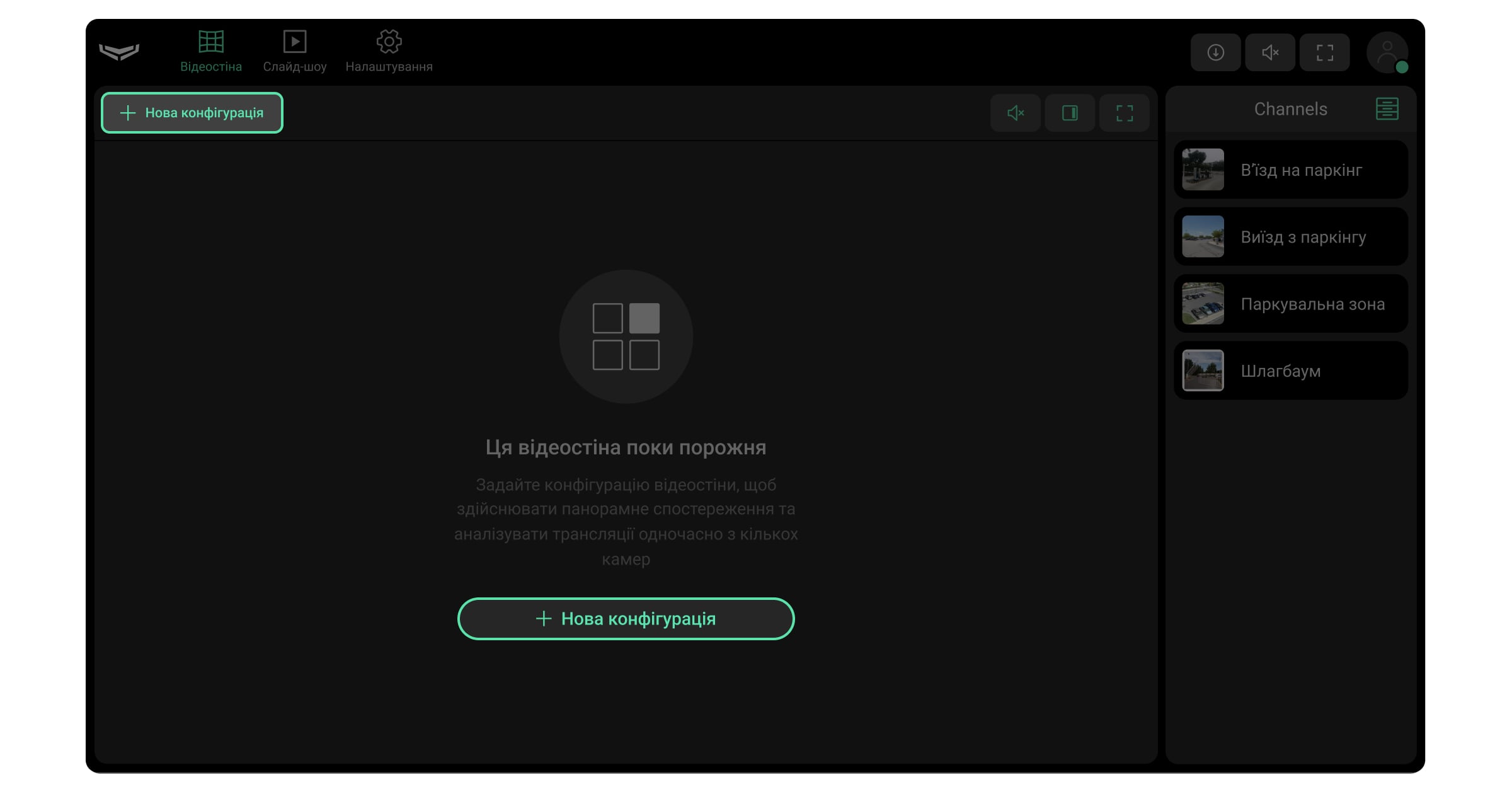

1. У вкладці Відеостіна клацніть Нова конфігурація. Під час створення першої конфігурації кнопка Нова конфігурація доступна як посередині екрана, так і у верхньому лівому куті.



2. Уведіть назву конфігурації в полі Назва.

3. Виберіть шаблон конфігурації зі списку. Шаблон визначає кількість і розташування комірок камер на екрані. Якщо жоден із доступних шаблонів не підходить, натисніть Своя розмітка, щоб створити власну конфігурацію.

4. Клацніть Створити.

Можна створити кілька конфігурацій. Кожен шаблон конфігурації відображається окремою вкладкою, що дає змогу швидко перемикатися між різними варіантами розташування камер.

Після створення конфігурації використовуйте контекстне меню, щоб перемикатися між переглядом відео наживо й архівних записів, відображати чи приховувати інтерфейс відеостіни, а також видаляти відеопотоки з окремих комірок.

Редагування конфігурації

Конфігурацію можна оновити будь-коли, змінивши назву або шаблон.

Щоб відредагувати конфігурацію:

1. Клацніть правою кнопкою миші на конфігурацію, щоб відкрити контекстне меню.
2. Клацніть Змінити конфігурацію.
3. Внесіть необхідні зміни.
4. Клацніть Зберегти.

Видалення конфігурації

Створені конфігурації можна легко видалити, якщо потрібно.

Щоб видалити конфігурацію:

1. Клацніть правою кнопкою миші на конфігурацію, щоб відкрити контекстне меню.
2. Клацніть Змінити конфігурацію.
3. Клацніть Видалити.
4. У вікні підтвердження Видалити цю конфігурацію? клацніть Видалити.

Слайд-шоу

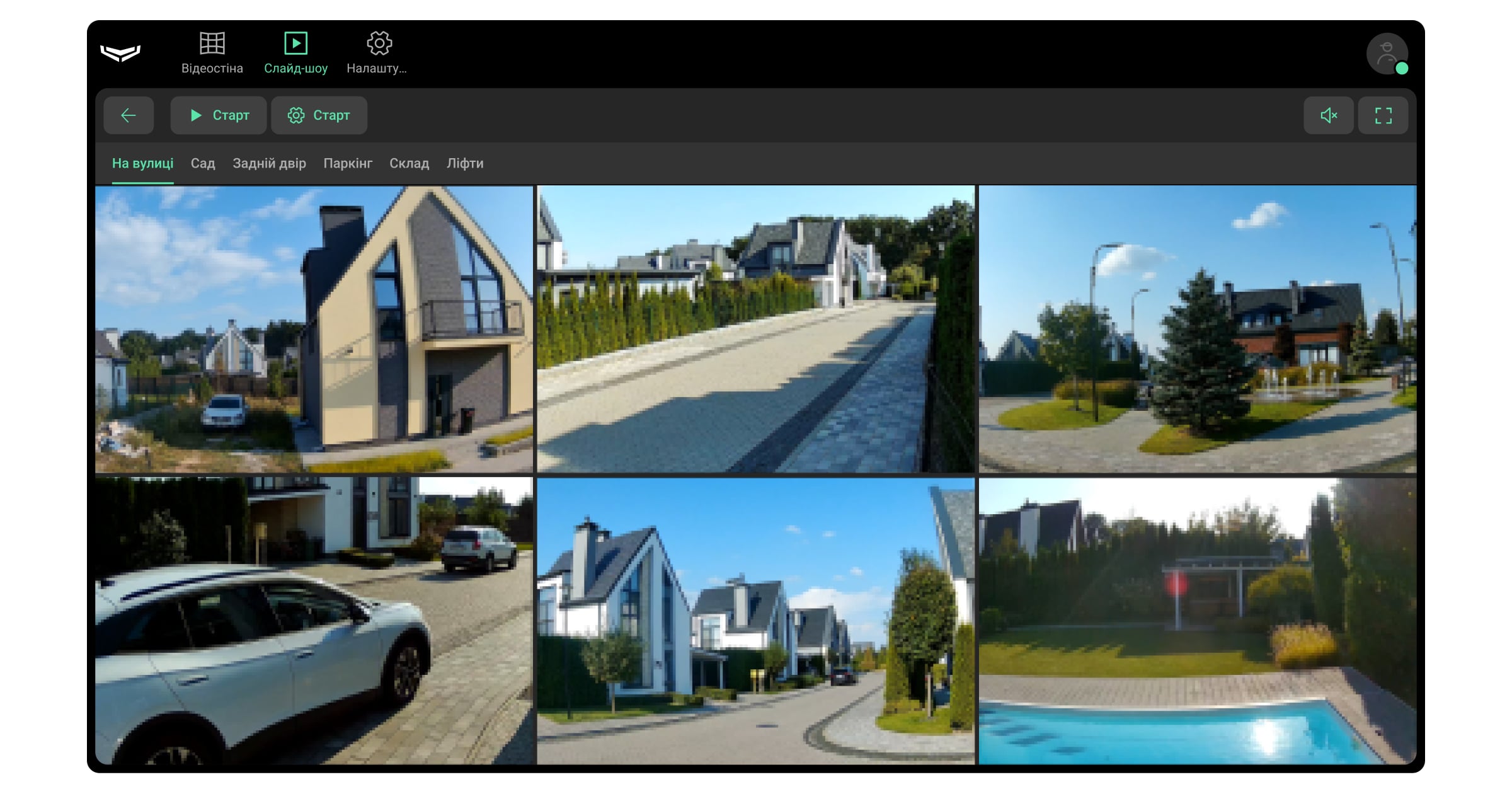

Слайд-шоу — це автоматичний режим, у якому з заданою періодичністю по черзі відображаються вибрані камери або конфігурації відеостіни. Це дає змогу здійснювати безперервний моніторинг кількох зон на підʼєднаному через HDMI дисплеї без необхідності перемикатися вручну.

Щоб відкрити слайд-шоу, увійдіть у локальний інтерфейс NVR і виберіть вкладку Слайд-шоу у верхньому лівому куті екрана.

Комбінації клавіш також можна використовувати для навігації та керування слайд-шоу.

Створення слайд-шоу

Виконайте наведені нижче дії, щоб створити слайд-шоу з автоматичним перемиканням між окремими камерами або їх конфігураціями.

Щоб створити слайд-шоу:

1. У вкладці Слайд-шоу клацніть Налаштування і задайте потрібний інтервал перемикання.

2. Клацніть Зберегти.

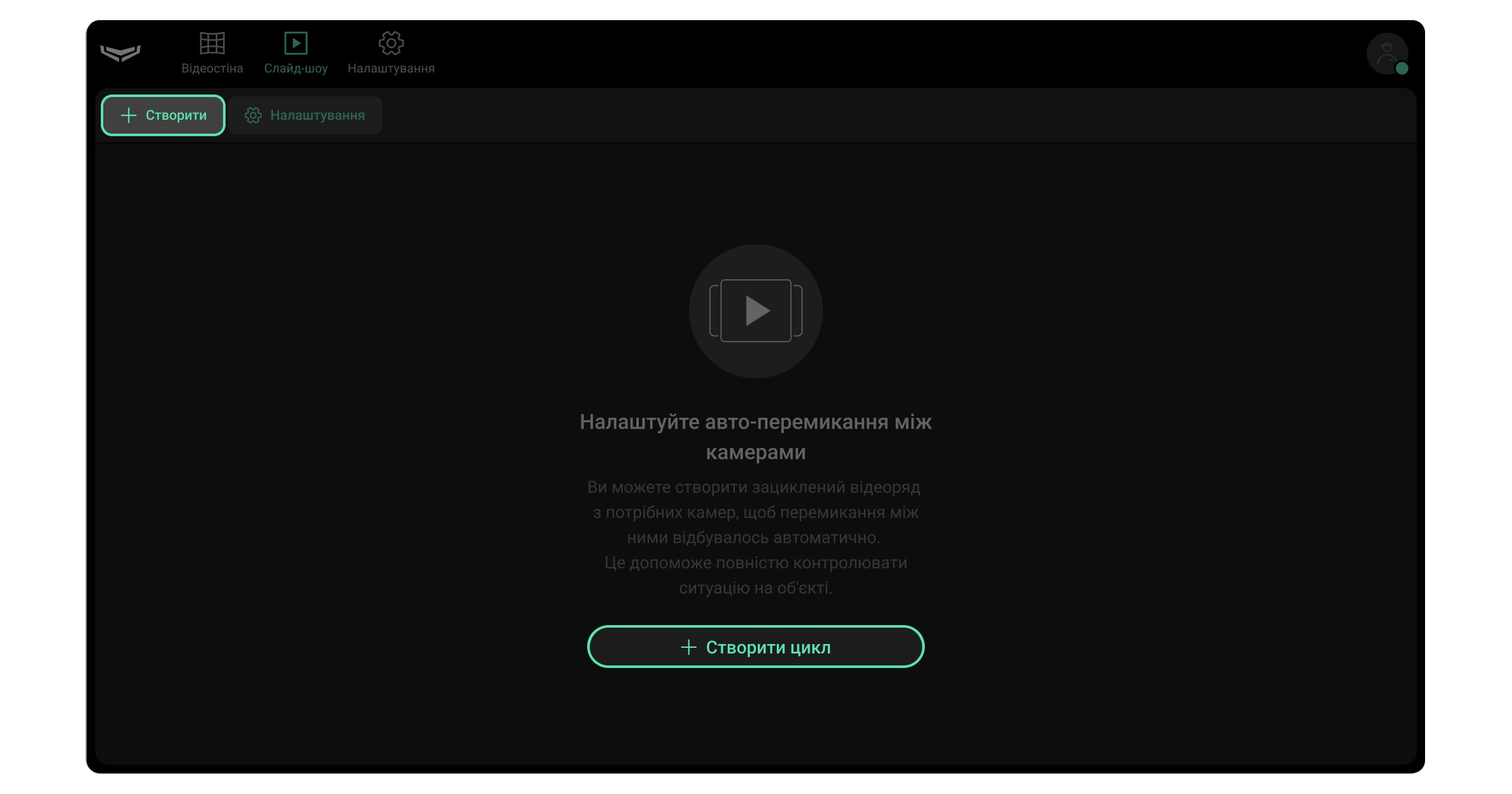

3. Клацніть Створити цикл. Під час створення першого слайд-шоу кнопка Створити цикл доступна як посередині екрана, так і у верхньому лівому куті.



4. Введіть назву слайд-шоу в полі Назва.

5. У розділі Кадри клацніть Додати камери й оберіть один із таких варіантів:

   • Вкладка Конфігурації — виберіть одну або декілька наявних конфігурацій відеостіни, які потрібно додати в слайд-шоу.
   • Вкладка Камери — виберіть окремі камери для відображення.

6. Клацніть Застосувати.

7. Якщо потрібно, змініть порядок вибраних конфігурацій або камер. Для цього перетягніть маркер поруч з елементом у потрібне місце.



8. Клацніть Створити.

9. Клацніть Почати, щоб розпочати відтворення слайд-шоу, або Зупинити, щоб завершити його.

Після створення слайд-шоу його можна переглянути в повноекранному режимі, клацнувши у верхньому правому куті.

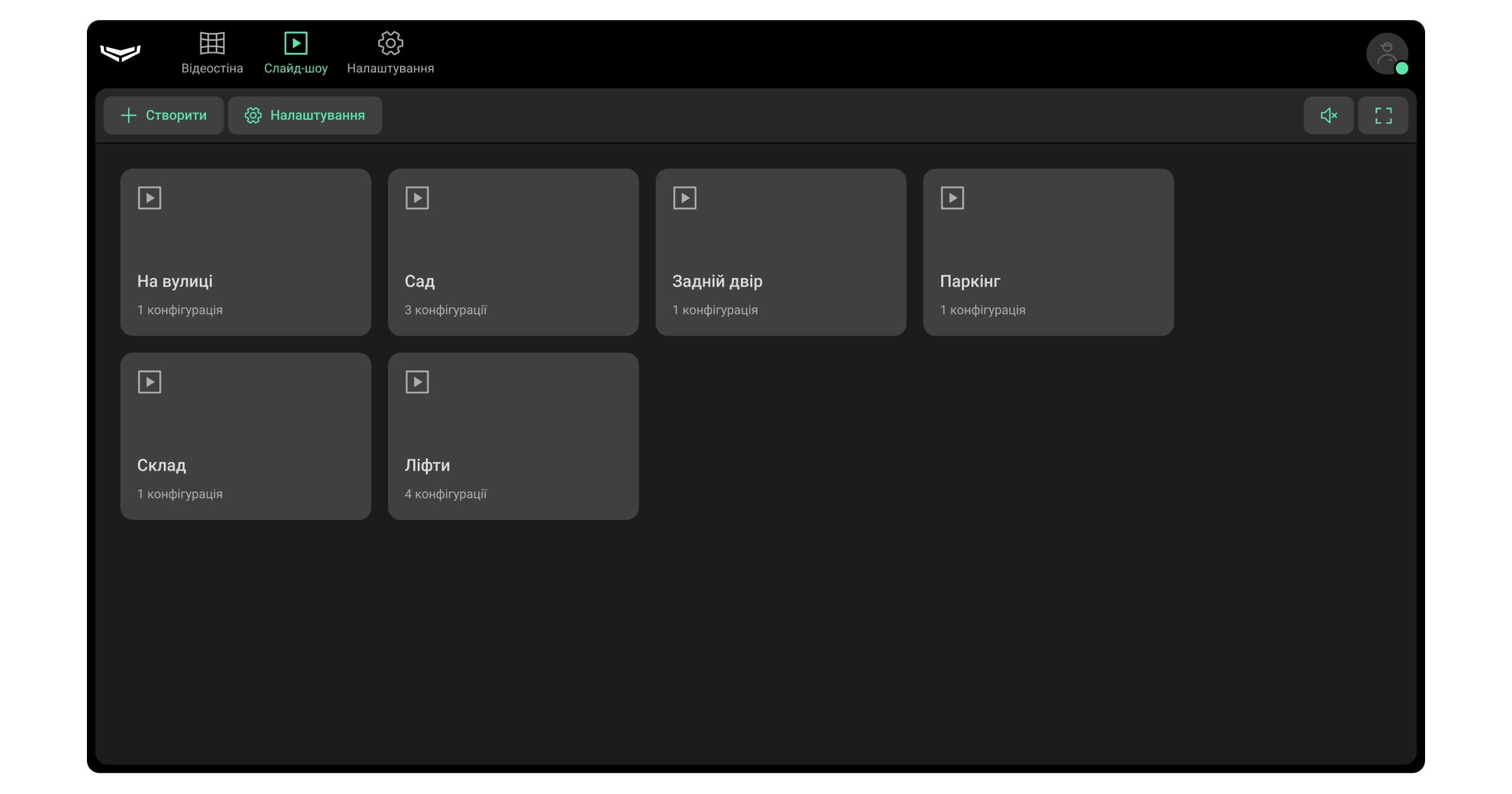

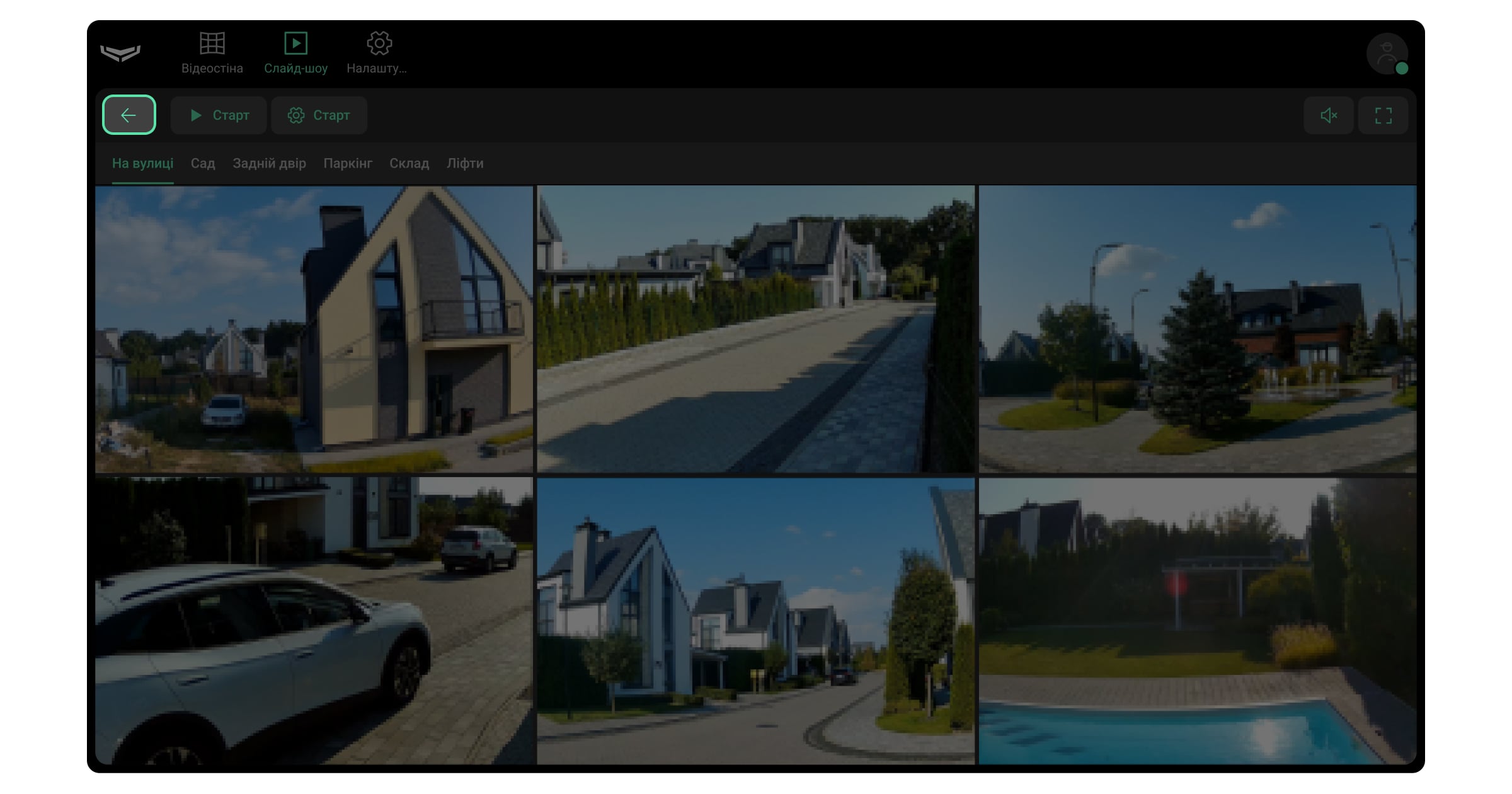

Якщо створено кілька слайд-шоу, натисніть Назад у верхньому лівому куті, щоб повернутися до списку слайд-шоу та вибрати потрібне.

Редагування слайд-шоу

Створене слайд-шоу можна відредагувати: змінити назву, окремі камери, їхні конфігурації або порядок відображення.

Щоб відредагувати слайд-шоу:

1. Відкрийте список Слайд-шоу.

2. Наведіть курсор на слайд-шоу, яке потрібно відредагувати.

3. Клацніть на іконку Налаштування .

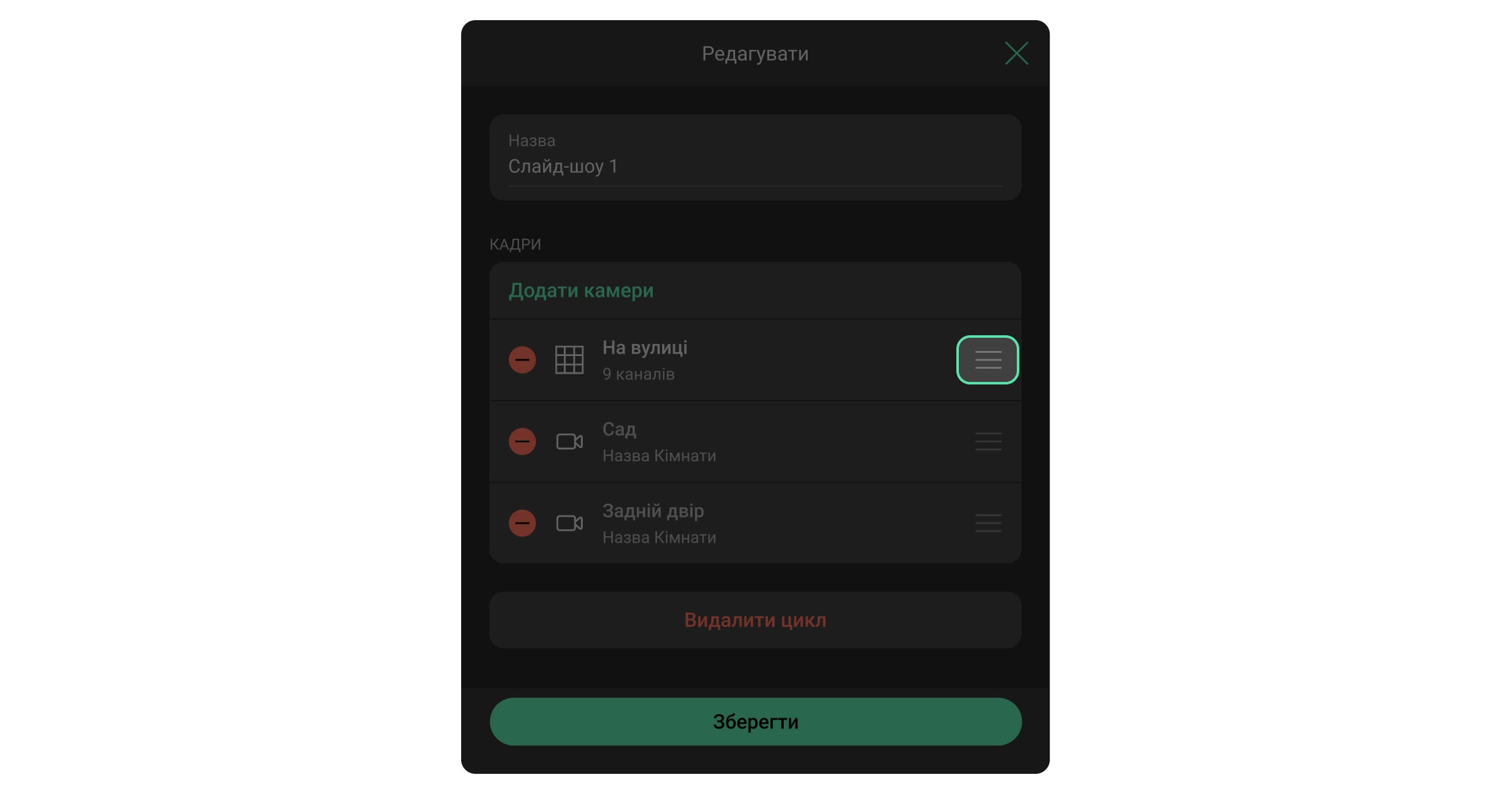

4. Внесіть необхідні зміни:

   • змініть назву;
   • додайте або видаліть конфігурації відеостіни чи камери;
   • змініть порядок вибраних конфігурацій або камер, перетягнувши маркер поруч з елементом.

5. Клацніть Застосувати.

6. Клацніть Зберегти.

Видалення слайд-шоу

Створені слайд-шоу можна видалити в їхніх налаштуваннях.

Щоб видалити слайд-шоу:

1. Відкрийте список Слайд-шоу.
2. Наведіть курсор на слайд-шоу, яке потрібно видалити.
3. Клацніть на іконку Налаштування .
4. Клацніть Видалити цикл.
5. У вікні підтвердження Видалити цей цикл? клацніть Видалити.

Комбінації клавіш

Відеореєстратори Ajax підтримують комбінації клавіш для зручнішої навігації та швидкого доступу до ключових функцій відеостіни. Повний перелік комбінацій клавіш доступний для пристроїв із версією прошивки 2.557 або новішою.

Комбінації клавіш для навігації відеостіною

Комбінації клавіш для керування слайд-шоу

Комбінації клавіш для керування PTZ-камерами
