دليل استخدام المرحل Relay

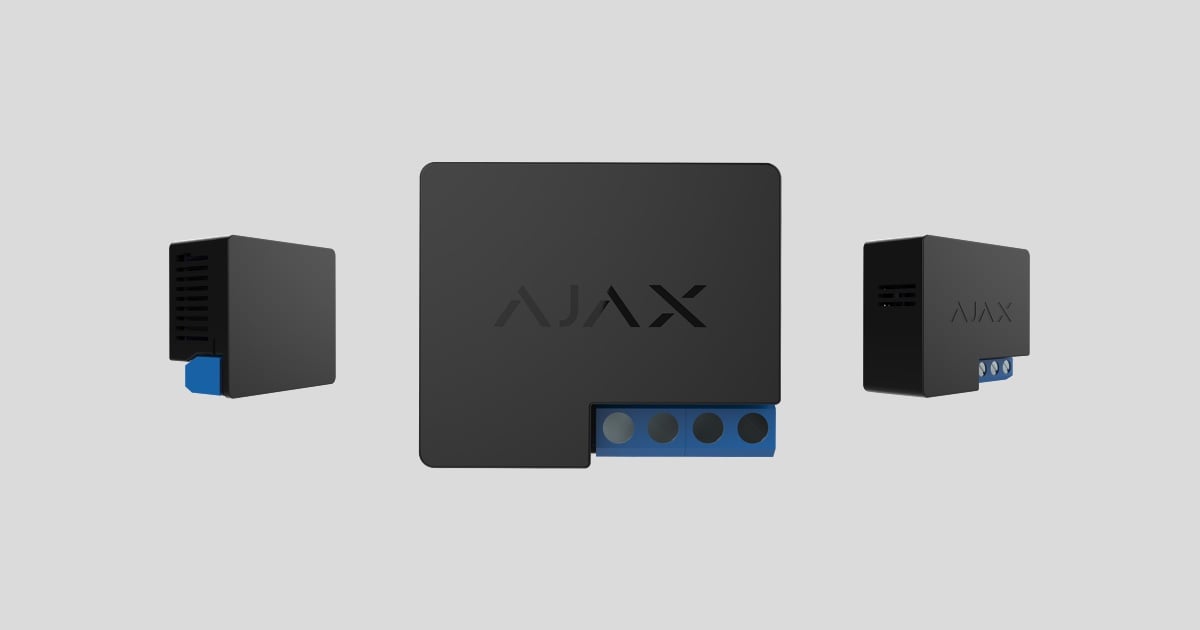

Relay هو مرحل لاسلكي منخفض الفولتية يتضمن ملامسات خالية من الجهد (جافة). استخدِم المرحل لتشغيل/إيقاف تشغيل الأجهزة التي تعمل بمصدر طاقة بفولتية 7 إلى 24 فولت تيار مستمر عن بُعد. ويمكن للمرحل العمل في وضع النبض والوضع الثنائي الاستقرار. ويتصل الجهاز بلوحة التحكُّم عبر البروتوكول اللاسلكي Jeweller. وفي خط الرؤية، تصل مسافة الاتصال إلى 1000 متر.

لا تتصل ملامسات المرحل جلفانيًا بالجهاز نفسه، لذا يمكن توصيلها بدوائر تحكم الدخل في أجهزة متنوعة لتعمل كزر، أو مفتاح تبديل، إلخ.

استخدِم السيناريوهات لبرمجة إجراءات أجهزة الأتمتة (Relay، أو WallSwitch أو Socket) استجابةً للإنذار، أو الضغط على الزر أو الجدول الزمني. يمكن إنشاء السيناريو عن بُعد من تطبيق Ajax.

يمكن توصيل نظام Ajax الأمني بمحطة المراقبة المركزية لشركة أمنية.

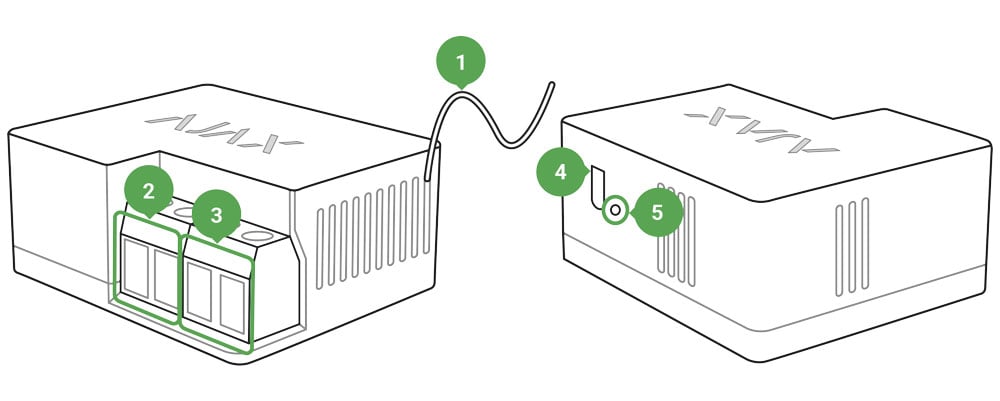

العناصر الوظيفية

1. الهوائي

2. قالب أطراف إمداد الطاقة

3. قالب أطراف الملامسات

4. زر الوظيفة

5. مؤشر ضوئي

• أطراف PS IN – أطراف التلامس “+” و”-“، مصدر طاقة دخل 7 إلى 24 فولت تيار مستمر.

• أطراف المرحل Relay – أطراف خرج خالية من الجهد.

مبادئ التشغيل

بغض النظر عن نوع الدائرة الكهربائية، ينبغي ألا يتم تركيب المرحل إلا بواسطة فني كهرباء مؤهل!

يعمل المرحل Relay بمصدر بقدرة 7 إلى 24 فولت تيار مستمر. وقيم الفولتية الموصى بها هي 12 فولت، و24 فولت. استخدِم تطبيق Ajax Security System لتوصيل المرحل Relay وإعداده.

يتضمن المرحل Relay ملامسات جافة (خالية من الجهد). ولا تتصل الملامسات بالجهاز جلفانيًا ولذلك يمكن استخدام المرحل Relay كزر أو مفتاح، وغير ذلك في الدوائر الكهربائية المتنوعة الفولتيات (صفارات الإنذار، والصمامات الكهربائية، والأقفال الكهرومغناطيسية). في حين يسمح الهيكل الصغير بتثبيت المرحل Relay داخل صندوق توصيلات، أو لوحة مفاتيح، أو مفتاح.

يغلق المرحل Relay الملامسات ويفتحها بأمر من المستخدم عبر التطبيق أو تلقائيًا عبر أحد السيناريوهات.

أوضاع تشغيل المرحل Relay:

• ثنائي الاستقرار – يفتح المرحل Relay الملامسات ويغلقها ويبقى في هذه الحالة.

• نبض – يفتح المرحل Relay الملامسات أو يغلقها لفترة زمنية معينة مسبقًا (من 0.5 إلى 255 ثانية) ثم يعود إلى الحالة الأولية.

التوصيل بلوحة التحكُّم

قبل توصيل الجهاز:

1. شغِّل لوحة التحكُّم وتحقَّق من اتصالها بالإنترنت (يضيء الشعار بلون أبيض أو أخضر).

2. ثبِّت تطبيق Ajax. أنشئ الحساب، وأضِف لوحة التحكُّم إلى التطبيق، وأنشئ غرفة واحدة على الأقل.

3. تأكَّد من أن لوحة التحكُّم ليست مفعّلة، وأنه لا يجري تحديثها من خلال التحقُّق من حالتها في تطبيق Ajax.

4. صِل المرحل Relay بمصدر طاقة بقدرة من 12 إلى 24 فولت.

لإقران المرحل Relay بلوحة تحكُّم:

1. اضغط على إضافة جهاز في تطبيق Ajax.

2. امنح الجهاز اسمًا، وامسحه ضوئيًا، أو أدخِل رمز QR يدويًا (موجود على الهيكل والعبوة)، وحدِّد الغرفة.



3. اضغط على إضافة – وسيبدأ العد التنازلي.

4. اضغط على ازر الوظيفة.

لتتم عملية الاكتشاف والإقران، يجب أن يكون الجهاز موجودًا في منطقة تغطية الشبكة اللاسلكية للوحة التحكُّم (في مكان العنصر نفسه). يتم إرسال طلب الاتصال فقط في لحظة تشغيل الجهاز.

وإذا فشل الجهاز في الإقران، يُرجى الانتظار لمدة 30 ثانية ثم إعادة المحاولة. وسيظهر المرحل Relay في قائمة أجهزة لوحة التحكُّم.

يعتمد تحديث حالات الجهاز على الفاصل الزمني لفحص الاتصال المضبوط في إعدادات لوحة التحكُّم. القيمة الافتراضية هي 36 ثانية.

الحالات

الإعدادات

حماية الفولتية – سيفتح الملامس عندما تتجاوز الفولتية حدود 6.5–36.5 فولت.

حماية درجة الحرارة – سيفتح الملامس عند الوصول إلى حد درجة الحرارة 85 درجة مئوية داخل المرحل Relay.

المؤشر

يمكن أن يُضيء مؤشر المرحل Relay بلون أخضر بحسب حالة الجهاز.

عند عدم الإقران بلوحة التحكُّم، سيومض المؤشر بشكل دوري. وعند الضغط على زر الوظيفة، سيضيء المؤشر.

اختبار الوظائف

يسمح نظام Ajax الأمني بإجراء اختبارات للتحقُّق من وظائف الأجهزة المتصلة.

لا تبدأ الاختبارات على الفور ولكن في غضون 36 ثانية عند استخدام الإعدادات الافتراضية. تعتمد بداية وقت الاختبار على إعدادات الفاصل الزمني لفحص اتصال الكاشف (قائمة Jeweller في إعدادات لوحة التحكُّم).

اختبار قوة إشارة بروتوكول Jeweller

تثبيت الجهاز

يصل نطاق الاتصال بلوحة التحكُّم إلى 1000 متر في خط الرؤية. ضع ذلك في الاعتبار عند اختيار موقع تثبيت المرحل Relay.

إذا كانت قوة إشارة الجهاز منخفضة أو غير مستقرة، استخدِم مقوي الإشارة اللاسلكية ReX.

عملية التثبيت:

1. افصِل الطاقة عن الكابل الذي سيتم توصيل المرحل Relay بواسطته.

2. صِل سلك الشبكة بأطراف المرحل Relay وفقًا للمخطط التالي:

عند تثبيت المرحل Relay في الصندوق، أخرِج الهوائي وضعه تحت الإطار البلاستيكي للمقبس. فكلما زادت المسافة بين الهوائي والهياكل المعدنية، قلّ خطر تداخل (وضعف) الإشارة اللاسلكية.

أثناء تثبيت المرحل Relay وتشغيله، اتبع قواعد السلامة الكهربائية العامة ومتطلبات اللوائح التنظيمية للسلامة الكهربائية.

يُحظر نهائيًا تفكيك الجهاز، ولا تستخدم كابلات طاقة تالفة لتوصيل الجهاز.

لا تثبّت المرحل:

1. في الأماكن المفتوحة.

2. في صناديق الأسلاك المعدنية واللوحات الكهربائية.

3. في الأماكن التي تتجاوز فيها درجة الحرارة والرطوبة الحدود المسموح بها.

4. ضمن مسافة أقرب من 1 متر إلى لوحة التحكُّم.

الصيانة

الجهاز لا يحتاج إلى صيانة.

المواصفات الفنية

الامتثال للمعايير

المجموعة الكاملة

1. المرحل

2. أسلاك التوصيل – قطعتان

3. دليل البدء السريع

الضمان

يسري ضمان منتجات شركة “AJAX SYSTEMS MANUFACTURING” ذات المسؤولية المحدودة لمدة عامين بعد الشراء.

إذا لم يعمل الجهاز على النحو المطلوب، يجب عليك أولاً الاتصال بخدمة الدعم، ففي نصف الحالات، يمكن حل المشكلات الفنية عن بُعد!

النص الكامل للضمان

اتفاقية المستخدم

الدعم الفني: support@ajax.systems
