دليل استخدام WallSwitch

WallSwitch هو مُرحِّل طاقة داخلي لاسلكي يتضمن مقياسًا لاستهلاك الطاقة. وقد تم تكييف هيكل الجهاز المصغر للسماح بتثبيته في مقبس من النوع الأوروبي.

يعمل المُرحِّل WallSwitch داخل نظام Ajax الأمني فقط (لا يمكن دمجه في الأنظمة الأمنية التابعة للأطراف الخارجية)، ويتصل بلوحة التحكُّم عبر بروتوكول Jeweller المحمي. ويصل نطاق الاتصال إلى 1000 متر في خط الرؤية.

استخدِم السيناريوهات لبرمجة إجراءات أجهزة الأتمتة (Relay، أو WallSwitch، أو Socket) استجابةً لأي إنذار، أو الضغط على الزر أو الجدول الزمني. يمكن إنشاء السيناريو عن بُعد من تطبيق Ajax.

يمكن توصيل نظام Ajax الأمني بمحطة المراقبة المركزية لشركة أمنية.

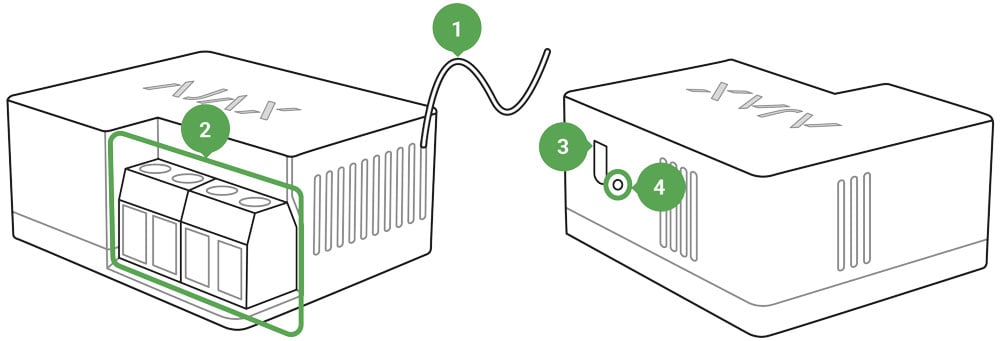

العناصر الوظيفية

1. الهوائي

2. قوالب أطراف التوصيل

3. زر الوظيفة

4. مؤشر ضوئي

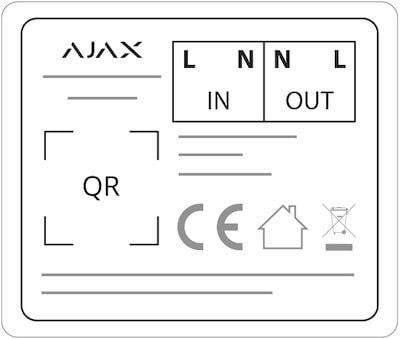

أطراف الدخل:

• طرف L – طرف طور مصدر الطاقة.

• طرف N – الطرف المحايد لمصدر الطاقة.

أطراف الخرج:

• طرف N – طرف تلامس الخرج المحايد للجهاز المتصل.

• طرف L – طرف تلامس خرج طور الجهاز المتصل.

مبادئ التشغيل

يتم توصيل أطراف دخل المُرحِّل WallSwitch بالشبكة، ويتم توصيل أطراف الخرج بالمقبس أو الجهاز/النظام الكهربائي. ويُغلق/يفتح المُرحِّل WallSwitch الدائرة الكهربائية، متحكمًا في إمداد الطاقة بأمر من مستخدم النظام الأمني عبر تطبيق Ajax. ويمكن تبديل حالة ملامسات المُرحِّل WallSwitch يدويًا: بالضغط على زر الوظيفة مع الاستمرار لمدة ثانيتين. ولجعل الجهاز WallSwitch يتفاعل مع الإنذار أو الجدول الزمني تلقائيًا، يمكنك إعداد سيناريو.

يتضمن المُرحِّل WallSwitch نظام حماية من تمور الفولتية التي تتجاوز 184 فولت إلى 253 فولت أو التيار الزائد فوق 13 أمبير. وفي هذه الحالة، يتم قطع إمداد الطاقة، ويتم استئنافه بعد عودة قيم الفولتية والتيار إلى طبيعتها.

أقصى حمل مقاوم على المُرحِّل هو 3 كيلوواط.

يمكنك التحقق من استخدام الطاقة بواسطة الجهاز الكهربائي المتصل عبر المُرحِّل WallSwitch من خلال التطبيق. كذلك يوجد مقياس لاستهلاك الطاقة.

يمكن أن يعمل المُرحِّل WallSwitch، الذي يحتوي على برنامج ثابت من الإصدار 5.54.1.0 أو إصدار أحدث، في وضع النبض أو الوضع الثنائي الاستقرار. ومع إصدار البرنامج الثابت هذا، يمكنك أيضًا تحديد حالة ملامس المُرحِّل العادية:

• مغلق عادةً (NC) – تفتح الملامسات عند تنشيط المُرحِّل وتُغلق عندما يكون المُرحِّل غير نشط.

• مفتوح عادةً (NO) – تُغلق الملامسات عند تنشيط المُرحِّل وتفتح عندما يكون المُرحِّل غير نشط.

يعمل المُرحِّل WallSwitch، الذي يحتوي على برنامج ثابت بإصدار أقدم من 5.54.1.0، في الوضع الثنائي الاستقرار فقط مع ملامس مفتوح عادةً.

كيف يمكنني معرفة إصدار البرنامج الثابت للجهاز؟

التوصيل بلوحة التحكُّم

قبل توصيل الجهاز:

1. شغِّل لوحة التحكُّم وتحقَّق من اتصالها بالإنترنت (يضيء الشعار بلون أبيض أو أخضر).

2. ثبِّت تطبيق Ajax. أنشئ الحساب، وأضِف لوحة التحكُّم إلى التطبيق، وأنشئ غرفة واحدة على الأقل.

3. تأكَّد من أن لوحة التحكُّم ليست مفعّلة، وأنه لا يجري تحديثها من خلال التحقُّق من حالتها في تطبيق Ajax.

لإقران المُرحِّل WallSwitch بلوحة التحكُّم:

1. اضغط على إضافة جهاز في تطبيق Ajax.

2. امنح الجهاز اسمًا، وامسحه ضوئيًا، أو أدخِل رمز QR يدويًا (موجود على الهيكل والعبوة)، وحدِّد الغرفة.



3. اضغط على إضافة – وسيبدأ العد التنازلي.

4. اضغط على ازر الوظيفة. إذا لم تتمكن من القيام بذلك (الجهاز مُثبّت في الحائط)، اجعل الجهاز WallSwitch يتعرض لحمل لا يقل عن 20 واط لمدة خمس ثوانٍ (عن طريق توصيل أو فصل غلاية أو مصباح في حالة عمل).

وإذا فشل الجهاز في الإقران، يُرجى الانتظار لمدة 30 ثانية ثم إعادة المحاولة. وسيظهر المُرحِّل WallSwitch في قائمة أجهزة لوحة التحكُّم.

يعتمد تحديث حالات الجهاز على الفاصل الزمني لفحص الاتصال المضبوط في إعدادات لوحة التحكُّم. القيمة الافتراضية هي 36 ثانية.

الحالات

الإعدادات

المؤشر

يمكن أن يُضيء المؤشر الضوئي بالمُرحِّل WallSwitch بلون أخضر حسب حالة الجهاز.

عند عدم الإقران بلوحة التحكُّم، سيومض المؤشر بشكل دوري. وعند الضغط على زر الوظيفة، سيضيء المؤشر.

اختبار الوظائف

يسمح نظام Ajax الأمني بإجراء اختبارات للتحقُّق من وظائف الأجهزة المتصلة.

لا تبدأ الاختبارات على الفور ولكن في غضون 36 ثانية عند استخدام الإعدادات الافتراضية. تعتمد بداية وقت الاختبار على إعدادات الفاصل الزمني لفحص اتصال الكاشف (قائمة Jeweller في إعدادات لوحة التحكُّم).

اختبار قوة إشارة بروتوكول Jeweller

تثبيت الجهاز

تم تصميم المُرحِّل WallSwitch للتثبيت داخل علبة مقابس بقُطر 50 مم وأكثر وبعمق لا يقل عن 70 مم. ويمكن تثبيت المُرحِّل أيضًا داخل أسلاك تمديد ودوائر أخرى تعمل بفولتية 230 فولت.

يصل نطاق الاتصال بلوحة التحكُّم إلى 1000 متر في خط الرؤية. ضع ذلك في الاعتبار عند اختيار موقع تثبيت المُرحِّل WallSwitch.

إذا كانت قوة إشارة الجهاز منخفضة أو غير مستقرة، استخدِم مقوي الإشارة اللاسلكية ReX.

عملية التثبيت:

1. افصِل الطاقة عن الكابل الذي سيتم توصيل المُرحِّل WallSwitch بواسطته.

2. قم بتوصيل سلك الشبكة بأطراف WallSwitch وفقًا للمخطط التالي:



3. قم بتوصيل المقبس باستخدام أسلاك توصيل مجمعة أو جهاز كهربائي باستخدام سلك بمقطع عرضي كافٍ بالمُرحِّل WallSwitch. يُوصى باستخدام أسلاك بمقطع عرضي يبلغ 1.5 – 2 مم².

عند تثبيت المُرحِّل WallSwitch في العلبة، أخرِج الهوائي وضعه تحت الإطار البلاستيكي للمقبس. فكلما زادت المسافة بين الهوائي والهياكل المعدنية، قلّ خطر تداخل (وضعف) الإشارة اللاسلكية.

أثناء تثبيت WallSwitch وتشغيله، اتَّبِع قواعد السلامة الكهربائية العامة ومتطلبات اللوائح التنظيمية للسلامة الكهربائية.

لا تثبّت المُرحِّل WallSwitch:

1. في الأماكن المفتوحة.

2. في صناديق الأسلاك المعدنية واللوحات الكهربائية.

3. في الأماكن التي تتجاوز فيها درجة الحرارة والرطوبة الحدود المسموح بها.

4. ضمن مسافة أقرب من 1 متر إلى لوحة التحكُّم.

الصيانة

الجهاز لا يحتاج إلى صيانة.

المواصفات الفنية

الامتثال للمعايير

المجموعة الكاملة

1. مُرحِّل WallSwitch

2. أسلاك التوصيل – قطعتان

3. دليل الاستخدام

الضمان

يسري ضمان منتجات شركة “AJAX SYSTEMS MANUFACTURING” ذات المسؤولية المحدودة لمدة عامين بعد الشراء.

إذا لم يعمل الجهاز على النحو المطلوب، يجب عليك أولاً الاتصال بخدمة الدعم، ففي نصف الحالات، يمكن حل المشاكل الفنية عن بُعد!

النص الكامل للضمان
