EN54 I/O Module (2X2) Jeweller

Módulo inalámbrico direccionable con dos entradas y dos salidas para un sistema de alarma contra incendios

EN54 I/O Module (2X2) Jeweller

Compatibilidad de los dispositivos

Comprobar

Comunicación

Tecnología de comunicación Jeweller

Tecnología patentada de comunicación inalámbrica para la transmisión de comandos, alarmas y eventos.

Características clave:

  • Comunicación bidireccional.
  • Protección antisabotaje avanzada.
  • Cifrado de bloques de clave flotante.
  • Notificaciones instantáneas.
  • Control y configuración remotos en las apps Ajax.

Bandas de frecuencia

866.0 – 866.5 MHz
868.0 – 868.6 MHz
868.7 – 869.2 MHz
905.0 – 926.5 MHz
915.85 – 926.5 MHz
921.0 – 922.0 MHz

Depende de la región de venta.

Potencia radiada aparente (PRA) máxima

hasta 20 mW

Control automático de potencia para reducir el consumo de energía y las interferencias de radio.

Modulación de la señal de radio

GFSK

Alcance de comunicación por radio

hasta 1.700 m

Entre el dispositivo y un equipo de control e indicación (ECI) o un repetidor en un espacio abierto.

Comunicación cifrada

Todos los datos almacenados y transmitidos están protegidos por el cifrado de bloques de clave flotante.

Salto de frecuencia

Para evitar las interferencias de radio y la inhibición.

Entradas

Número de líneas de entrada para dispositivos de terceros

2

Terminales de entrada

  • Input 1, Input 2: entradas para conectar dispositivos cableados de terceros.
  •  Shield: entrada común para conectar los blindajes de los cables que conectan dispositivos cableados de terceros.

Tipo de conexión

NO, NC, EOL, 2EOL, 3EOL

Resistencia EOL

Resistencias de 0.47 kΩ, 1.2 kΩ, 2.7 kΩ y 6.2 kΩ

El kit completo incluye cuatro resistencias para cada entrada.

Longitud de la conexión cableada a dispositivos de terceros

hasta 100 m

Cuando se utiliza un cable resistente al fuego de 2×1.5 mm2 (16 AWG).

Sección transversal del cable

0.4–2.5 mm² (21–13 AWG)

Salidas

Número de líneas de salida para dispositivos de terceros

2

Terminales de salida

  • Output 1, Output 2: salidas de relé para conectar dispositivos cableados de terceros.

Rango de funcionamiento de CA

10—250 V~, 5 mA a 10 A (carga resistiva)

Rango de funcionamiento de CC

10—30 V⎓, 5 mA a 5 A (carga resistiva)

Sección transversal del cable

0.4–2.5 mm² (21–13 AWG)

Características clave

Tipos de eventos

Una app Ajax especifica tipos de eventos para las entradas de dispositivos cableados. El tipo seleccionado determina el texto de las notificaciones de alarma y eventos del dispositivo conectado, así como los códigos de evento transmitidos a la CRA. Un PRO o un usuario con permisos de administrador puede configurar el tipo de evento en una app Ajax.

Modo a prueba de fallos

Si el módulo está sin conexión, descargado o tiene problemas de hardware, activa automáticamente los dispositivos conectados.

Recomendaciones de instalación

El dispositivo está diseñado para su instalación solo en interiores.

Protección antisabotaje

Alarma antisabotaje

Notificaciones de intentos de separar el módulo de la superficie o de abrir la tapa frontal.

Protección contra la falsificación

autenticación de dispositivos

Detección de pérdida de conexión

después de 36 seg

El tiempo de detección depende de la configuración de Jeweller.

Monitorización de entradas

detección de pérdida de conexión cableada, cortocircuitos y fallos de funcionamiento cuando se utiliza la conexión EOL, 2EOL o 3EOL

Depende del tipo de conexión.

Alimentación

Batería

2 × CR123A

Preinstaladas.

Duración calculada de la batería

hasta 5 años

Carcasa

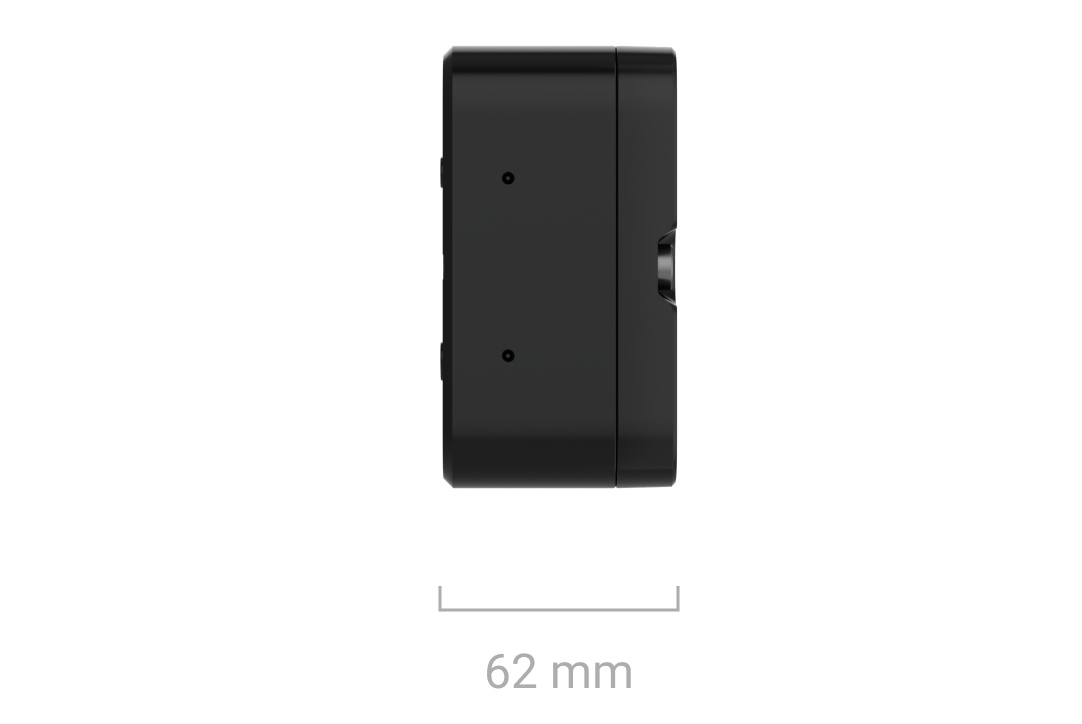

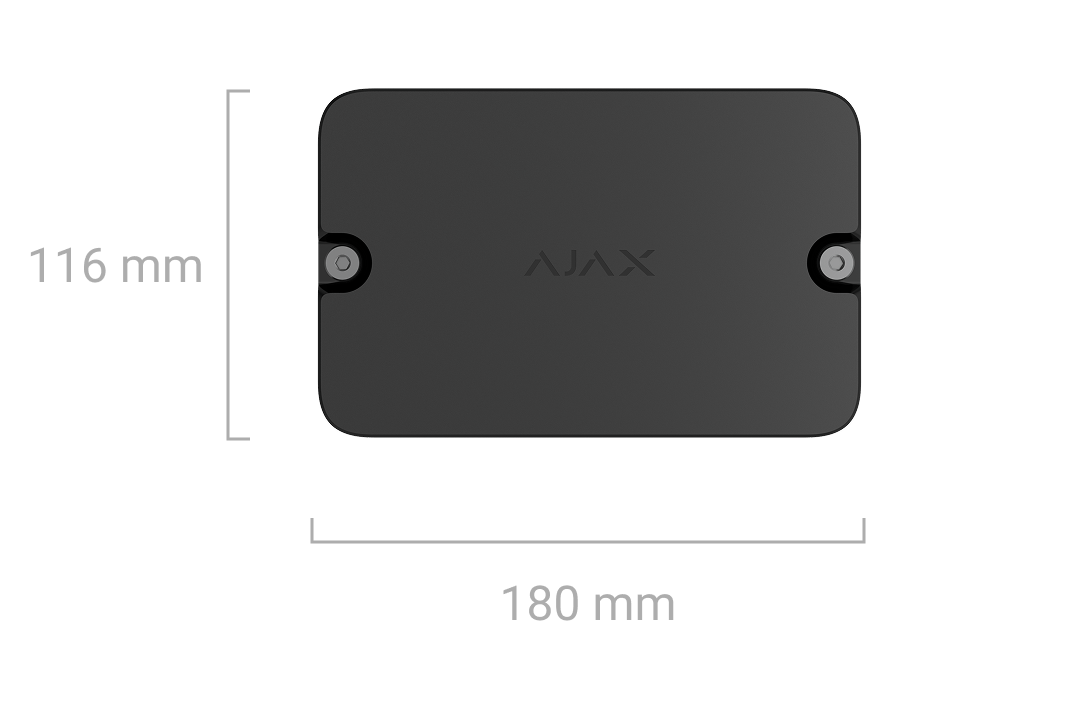

Dimensiones

116 × 180 × 62 mm

Peso

547 g

Rango de temperatura de funcionamiento

de 0 °C a +50 °C

Humedad de operación

hasta 80%

Clasificación de protección

IP21C

Índice de inflamabilidad

UL 94 V-0

ttx
ttx

Color

Negro

ttx

Blanco

ttx

Kit completo

EN54 I/O Module (2X2) Jeweller

2 × batería CR123A (preinstaladas)

Kit de instalación

2 × juego de 4 resistencias EOL

Guía rápida

Revisión

1

Certificaciones y cumplimiento de normas

EN54 I/O Module (2X2) Jeweller

EN54 I/O Module (2X2) Jeweller

Directiva de Equipos de Radio (RED)

Certificado emitido por TIMCO Engineering, Inc.

  1. ETSI EN 300 220-1 V3.1.1
  2. ETSI EN 300 220-2 V3.2.1

Directiva de Restricción de Sustancias Peligrosas (RoHS)

Informe de prueba emitido por Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Directiva de Compatibilidad Electromagnética (CEM)

Certificado emitido por TIMCO Engineering, Inc.

  1. ETSI EN 301 489-1 V2.2.3
  2. ETSI EN 301 489-3 V2.3.2
  3. EN 55032:2015+A11:2020
  4. EN 55035:2017+A11:2020

Directiva de Baja Tensión (LVD)

Certificado emitido por TIMCO Engineering, Inc.

  1. EN IEC 62311:2020
  2. EN 62368-1:2024+A11:2024

Reglamento de Productos de Construcción (CPR)

Dedal Attestation & Certification LTD

  1. EN 54-25:2008
  2. EN 54-25:2008/AC:2012
  3. EN 54-18:2005
  4. EN 54-18:2005/AC:2007

Información adicional

Cumplimiento de normas

Más información

Garantía

24 meses
