Además de la protección contra robos, incendios e inundaciones, el sistema Ajax permite controlar los aparatos eléctricos automatizando la seguridad y eliminando la rutina. Ya hemos escrito sobre las particularidades de la conexión de una cerradura eléctrica y de una máquina de humo de seguridad al sistema. Este artículo se centrará en el control de una barrera o portón accionado eléctricamente (portón automático).
Ajax permite la apertura y el cierre, así como el control de la alimentación del portón/barrera:
a través de la app Ajax: desde cualquier parte del mundo
mediante botones y teclados: a una distancia de hasta 1.300 metros del hub o del repetidor de señal de radio
por escenario: al cambiar el modo de armado, cuando se produce una alarma, por programación
Además, la app mostrará el historial de apertura y cierre del portón/barrera: nombre del relé, ubicación, hora y fecha.
Qué dispositivos Ajax necesita para controlar un portón/barrera
Hub: para coordinar el funcionamiento de los dispositivos del sistema
Relés: para abrir y cerrar portones/barreras y gestionar su alimentación
Módulos de integración: para transmitir al sistema en tiempo real el estado de apertura o cierre de portones o barreras
El Superior MultiTransmitter IO (4X4) Fibra tiene entradas que se pueden utilizar para transmitir señales de portones/barreras y salidas para controlarlos.
Qué portones/barreras pueden controlarse con Ajax
Los modernos portones y barreras de accionamiento eléctrico están equipados con una unidad de control remoto. Consta de un controlador y de dispositivos de control, como un mando a distancia. El controlador acepta comandos desde dispositivos de control y activa el mecanismo de apertura/cierre del portón o de la barrera.
Para integrarse con Ajax, el controlador debe tener una entrada de control para conectar botones y relés cableados. La ausencia de dicha entrada no impide la conexión, pero complica enormemente el proceso: tendrá que conectar el relé directamente al accionamiento o a la placa del controlador. Además, el controlador puede tener una entrada de control no estándar o modos de control y de funcionamiento especiales, que también deben tenerse en cuenta a la hora de la integración.
El envío de información sobre el estado del portón/barrera (“cerrado” y “abierto”) a la app Ajax es posible si el controlador tiene una salida de estado.
Antes de iniciar la conexión del equipamiento, consulte la documentación técnica del portón/barrera.
Requisitos de seguridad
Al instalar y utilizar aparatos eléctricos, respete las normas generales de seguridad eléctrica, así como los requisitos de la normativa de seguridad eléctrica.
Queda terminantemente prohibido desmontar el dispositivo que está bajo tensión. No utilice el dispositivo con un cable de alimentación dañado.
Los relés deben ser instalados y conectados por un técnico cualificado. No conecte relés a una alimentación con tensiones que superen el rango soportado especificado para el dispositivo. Esto supone un riesgo de incendio y dañará el dispositivo.
Durante la instalación, no permita que entre humedad en los relés ni en las conexiones de los cables. Tenga en cuenta el rango de temperatura de funcionamiento y la humedad de operación; no exponga los dispositivos a la intemperie.
Al realizar la conexión, asegúrese de consultar el manual de usuario de la barrera/portón. Una conexión o una configuración incorrectas pueden provocar la apertura o el cierre involuntarios del portón.
Cierre el portón/barrera solo cuando nada impida su cierre. Recomendamos complementar el sistema con detectores IR de presencia. Los detectores IR de presencia conectados no permitirán cerrar el portón o la barrera si una persona, un coche u otro obstáculo está en la trayectoria de cierre.
Qué hay que tener en cuenta antes de empezar a conectar una barrera o un portón a Ajax
Para la conexión, se utilizarán los relés Ajax: Relay Jeweller, Superior MultiRelay Fibra o Superior MultiTransmitter IO (4X4) Fibra para controlar la apertura o el cierre del portón/barrera; WallSwitch Jeweller o Superior MultiRelay Fibra para desenergizar el portón/barrera manual o automáticamente.
El controlador de portón/barrera puede tener una o varias entradas de control. El diagrama de cableado del controlador de portón/barrera depende de esto. Si la entrada es combinada y se encarga tanto de la apertura como del cierre del portón/barrera, un relé será suficiente. Las entradas separadas (una entrada encargada de la apertura y la otra del cierre) requerirán dos relés.
También recomendamos proporcionar a todos los relés alimentación de reserva en caso de cortes eléctricos. Tenga en cuenta que la barrera o el portón pueden operar con una tensión diferente. En este caso, tendrá que conectar el relé a una alimentación independiente.
Si desea que la app Ajax muestre el estado del portón/barrera (abierto o cerrado), conecte el módulo de integración a la salida de estado del portón/barrera en el controlador.
Le recomendamos que lea atentamente el manual de usuario de los dispositivos utilizados en la instalación antes del montaje. Puede proporcionar información útil para la correcta configuración y cableado, así como el manual de usuario proporcionado con el portón/barrera de terceros.
Cómo utilizar Ajax para controlar la apertura y el cierre de un portón/barrera con una entrada de control combinada
Conecte el relé de baja corriente elegido al controlador según los diagramas a continuación y configure el sistema.

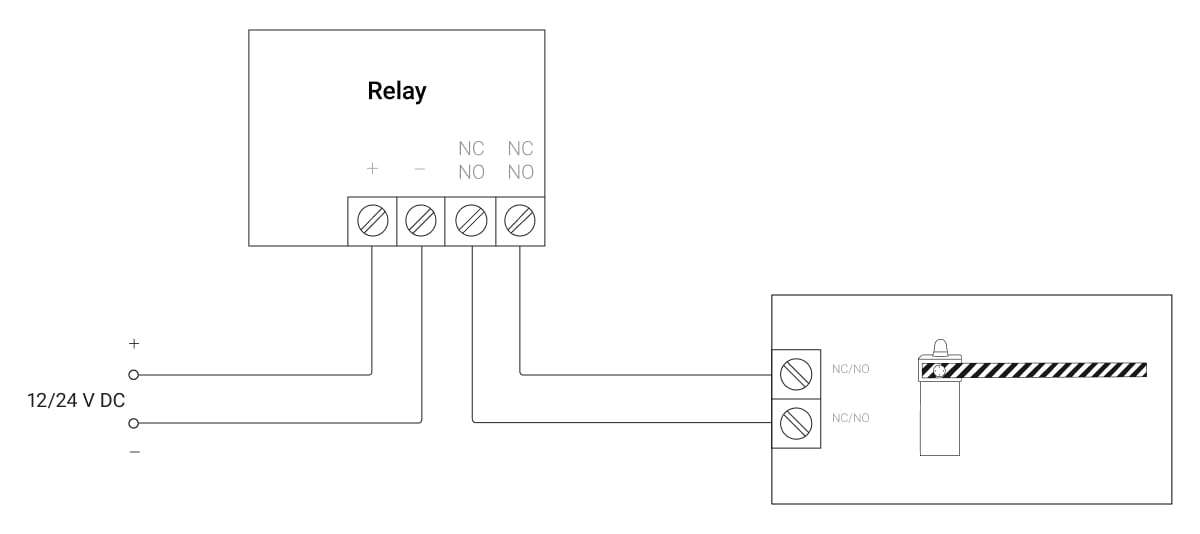

Diagrama de cableado del Relay Jeweller
Conecte la fuente de energía a los terminales de alimentación del relé.
Conecte los terminales de contacto del relé a la entrada de control.
Si el Relay Jeweller está conectado a un controlador que abre el portón al abrirse los contactos, proporcione al relé una alimentación de reserva. En caso de pérdida de alimentación, los contactos del Relay Jeweller cambian a estado abierto, lo que abrirá el portón.
Configuración del Relay Jeweller
En la app Ajax:
Vaya a la pestaña Dispositivos
.
Seleccione el Relay Jeweller y vaya a su Configuración
.
Establezca los parámetros necesarios.
Los ajustes dependen de su modelo de portón/barrera. Consulte las recomendaciones de cableado en la documentación técnica del dispositivo.
Modo relé: biestable o impulso.
Duración impulso (si el modo impulso está seleccionado): entre 0.5 y 255 segundos. La duración debe ser mayor o igual que el tiempo de cierre/apertura de la barrera o del portón.
Una duración de impulso seleccionada incorrectamente puede hacer que el portón o la barrera se cierre inmediatamente después de abrirse, o que se abra/cierre incompletamente.
Estado de contacto: normalmente cerrado o normalmente abierto.
Haga clic en Atrás para guardar la configuración.
Para notificaciones más informativas, cambie el nombre del Relay Jeweller. Por ejemplo, asigne al dispositivo el nombre «Portón de entrada».
Diagrama de cableado del Superior MultiRelay Fibra
Conecte el Superior MultiRelay Fibra al hub a través de la línea Fibra.
Conecte los terminales de salida del relé a la entrada del controlador.
Si el relé está conectado a un controlador que abre el portón al abrirse los contactos, proporcione al relé una alimentación de reserva. En caso de pérdida de alimentación, los contactos del relé cambian a estado abierto, lo que abrirá el portón.
Configuración del Superior MultiRelay Fibra
En la app Ajax:
Vaya a la pestaña Dispositivos
Seleccione el Superior MultiRelay Fibra y vaya a su Configuración
Seleccione el relé que está conectado al controlador del portón.
Establezca los parámetros necesarios.
Los ajustes dependen de su modelo de portón/barrera. Consulte las recomendaciones de cableado en la documentación técnica del dispositivo.
Nombre: para notificaciones más informativas, cambie el nombre del relé. Por ejemplo, asigne al dispositivo el nombre «Portón de entrada».
Activo: debe estar activado para que el relé funcione.
Modo de salida: seleccione la opción Relé.
Notificaciones: permite configurar notificaciones para el relé.
Estado de contacto: normalmente cerrado o normalmente abierto.
Apagado por temporizador: opción para desactivar el dispositivo controlado después de un tiempo establecido.
Tiempo de funcionamiento (si la opción de Apagado por temporizador está habilitada): de 1 segundo a 2 horas. La duración debe ser mayor o igual que el tiempo de cierre/apertura de la barrera o del portón.
Un Tiempo de funcionamiento seleccionado incorrectamente puede hacer que el portón o la barrera se cierre inmediatamente después de abrirse, o que se abra/cierre incompletamente.
Haga clic en Atrás para guardar la configuración.

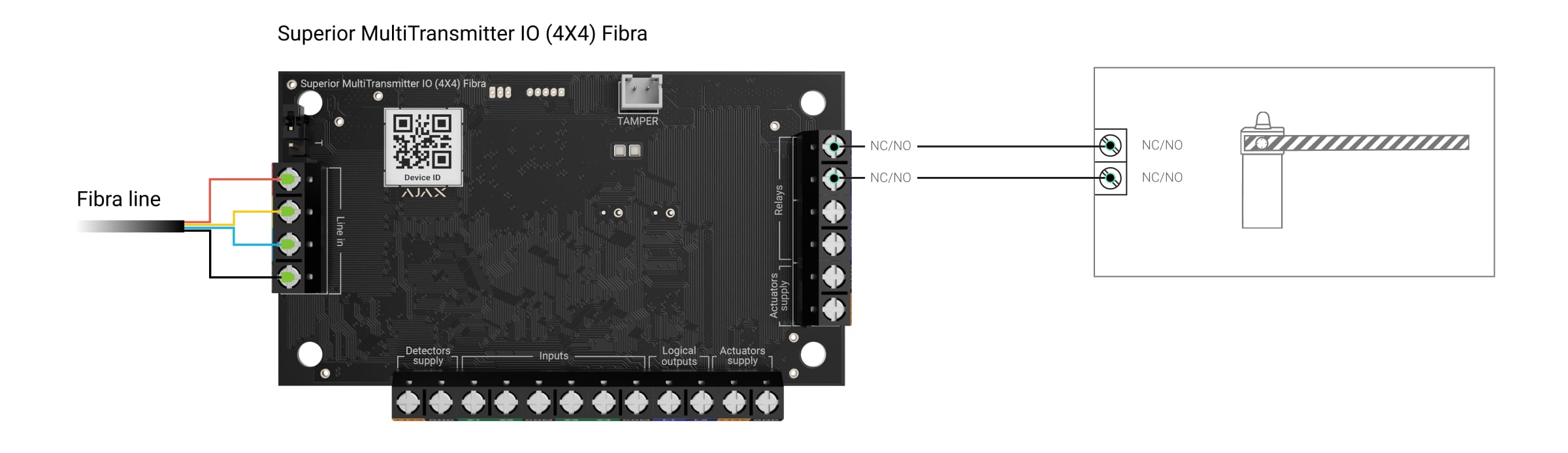

Diagrama de cableado del Superior MultiTransmitter IO (4X4) Fibra
Conecte el Superior MultiTransmitter IO (4X4) Fibra al hub a través de la línea Fibra.
Conecte los terminales de salida del relé a la entrada de control.
Si el relé está conectado a un controlador que abre el portón al abrirse los contactos, proporcione al relé una alimentación de reserva. En caso de pérdida de alimentación, los contactos del relé cambian a estado abierto, lo que abrirá el portón.
Configuración del Superior MultiTransmitter IO (4X4) Fibra
En la app Ajax:
Vaya a la pestaña Dispositivos
Seleccione el Superior MultiTransmitter IO (4X4) Fibra y vaya a su Configuración
Seleccione la salida de relé que está conectada al controlador del portón.
Establezca los parámetros necesarios.
Los ajustes dependen de su modelo de portón/barrera. Consulte las recomendaciones de cableado en la documentación técnica del dispositivo.
Nombre: para notificaciones más informativas, cambie el nombre del relé. Por ejemplo, asigne al dispositivo el nombre «Portón de entrada».
Activo: debe estar activado para que el relé funcione.
Modo de salida: seleccione la opción Relé.
Notificaciones: permite configurar notificaciones para el relé.
Estado de contacto: normalmente cerrado o normalmente abierto.
Apagado por temporizador: opción para desactivar el dispositivo controlado después de un tiempo establecido.
Tiempo de funcionamiento (si la opción de Apagado por temporizador está habilitada): de 1 segundo a 2 horas. La duración debe ser mayor o igual que el tiempo de cierre/apertura de la barrera o del portón.
Un Tiempo de funcionamiento seleccionado incorrectamente puede hacer que el portón o la barrera se cierre inmediatamente después de abrirse, o que se abra/cierre incompletamente.
Haga clic en Atrás para guardar la configuración.
Cómo utilizar Ajax para controlar la apertura y el cierre de un portón/barrera con entradas de control separadas
Conecte los relés de baja corriente al controlador según el diagrama a continuación y configure el sistema. Con este diagrama de cableado, un relé controla la apertura y el otro el cierre.

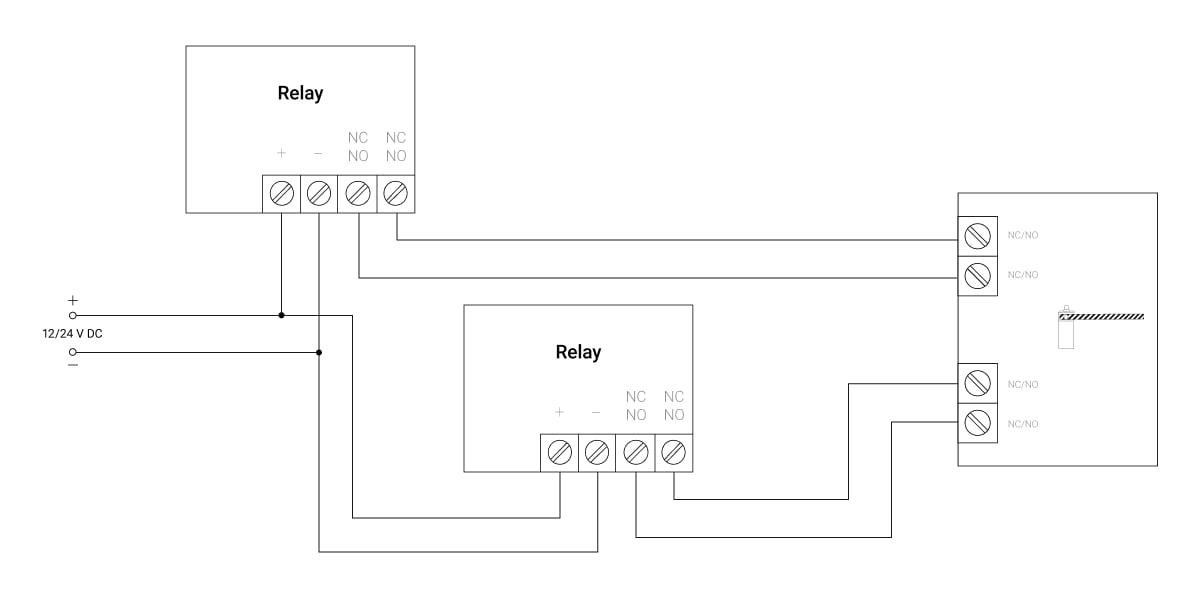

Diagrama de cableado del Relay Jeweller
Conecte la fuente de energía a los terminales de alimentación del relé.
Conecte los terminales de contacto del primer relé a la primera entrada de control.
Conecte los terminales de contacto del segundo relé a la segunda entrada de control.
Configuración del Relay Jeweller
En la app Ajax:

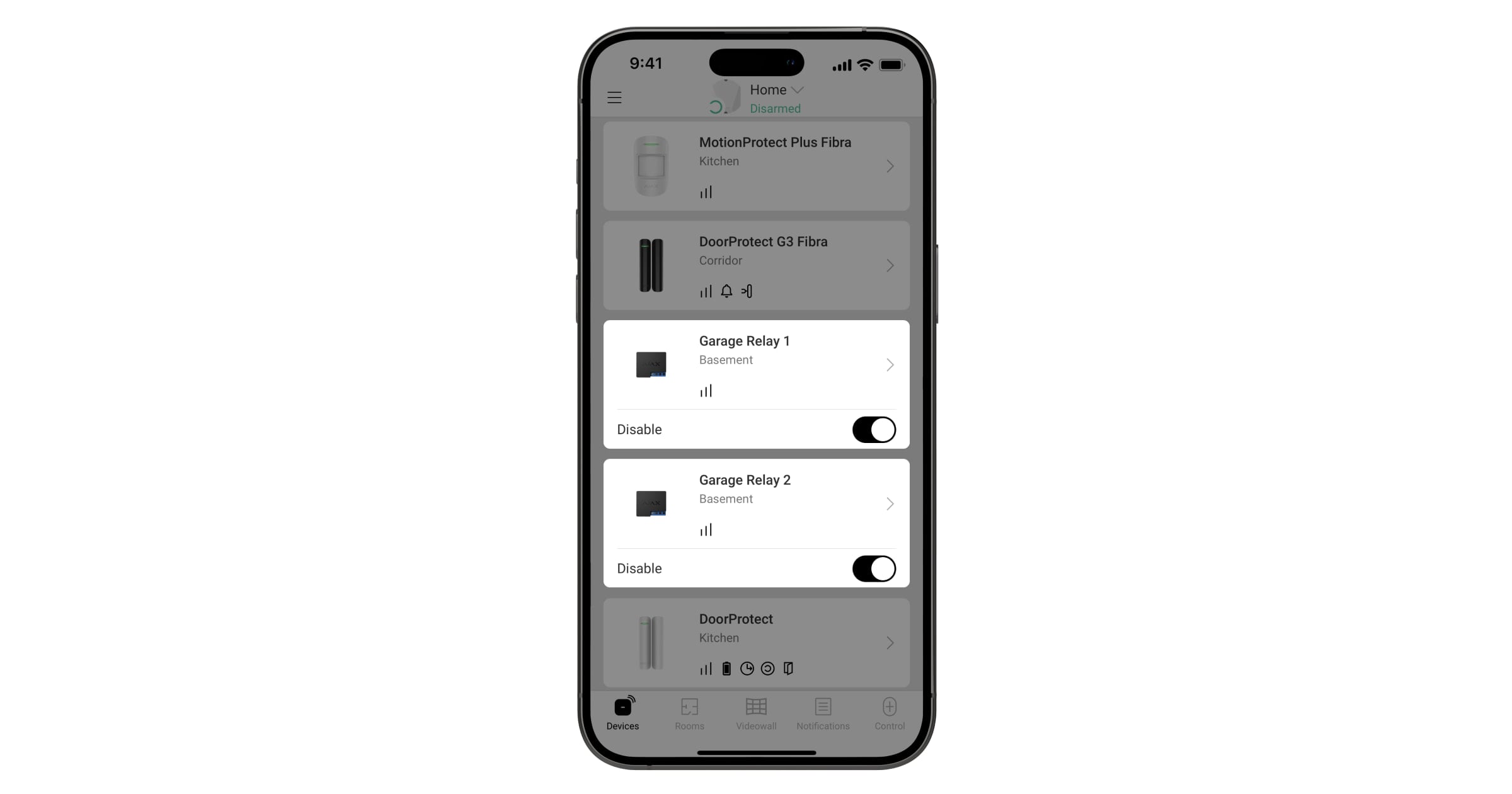

Vaya a la pestaña Dispositivos
Seleccione el primer Relay Jeweller y vaya a su Configuración
Establezca los parámetros necesarios.
Los ajustes dependen de su modelo de portón/barrera. Consulte las recomendaciones de cableado en la documentación técnica del dispositivo.
Modo relé: biestable o impulso.
Duración impulso (si el modo impulso está seleccionado): entre 0.5 y 255 segundos. La duración debe ser mayor o igual que el tiempo de cierre/apertura de la barrera o del portón.
Estado de contacto: normalmente cerrado o normalmente abierto.
Haga clic en Atrás para guardar la configuración.
Repita los pasos 1–4 para el segundo Relay Jeweller.
Para notificaciones más informativas, cambie el nombre del Relay Jeweller. Por ejemplo, asigne al dispositivo conectado a la primera entrada de control el nombre de «Abrir portón», y al dispositivo conectado a la segunda el nombre de «Cerrar portón».

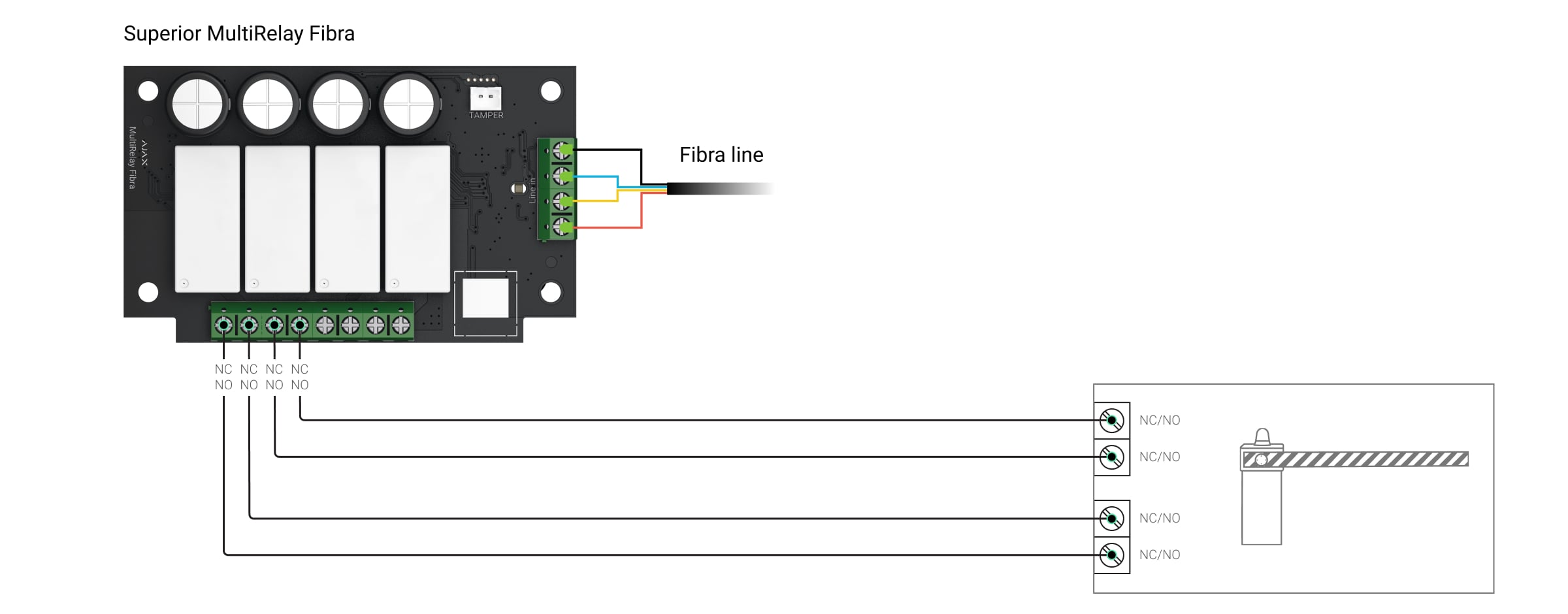

Diagrama de cableado del Superior MultiRelay Fibra
Conecte el Superior MultiRelay Fibra al hub a través de la línea Fibra.
Conecte los terminales de la primera salida de relé a la primera entrada de control.
Conecte los terminales de la segunda salida de relé a la segunda entrada de control.
Si el relé está conectado a un controlador que abre el portón al abrirse los contactos, proporcione al relé una alimentación de reserva. En caso de pérdida de alimentación, los contactos del relé cambian a estado abierto, lo que abrirá el portón.
Configuración del Superior MultiRelay Fibra
En la app Ajax:
Vaya a la pestaña Dispositivos
Seleccione el Superior MultiRelay Fibra y vaya a su Configuración
Seleccione el relé que está conectado al controlador del portón.
Establezca los parámetros necesarios.
Los ajustes dependen de su modelo de portón/barrera. Consulte las recomendaciones de cableado en la documentación técnica del dispositivo.
Nombre: para notificaciones más informativas, cambie el nombre del relé. Por ejemplo, asigne al dispositivo el nombre «Portón de entrada».
Activo: debe estar activado para que el relé funcione.
Modo de salida: seleccione la opción Relé.
Notificaciones: permite configurar notificaciones para el relé.
Estado de contacto: normalmente cerrado o normalmente abierto.
Apagado por temporizador: opción para desactivar el dispositivo controlado después de un tiempo establecido.
Tiempo de funcionamiento (si la opción de Apagado por temporizador está habilitada): de 1 segundo a 2 horas. La duración debe ser mayor o igual que el tiempo de cierre/apertura de la barrera o del portón.
Un Tiempo de funcionamiento seleccionado incorrectamente puede hacer que el portón o la barrera se cierre inmediatamente después de abrirse, o que se abra/cierre incompletamente.
Haga clic en Atrás para guardar la configuración.
Repita los pasos 1–5 para el segundo relé.

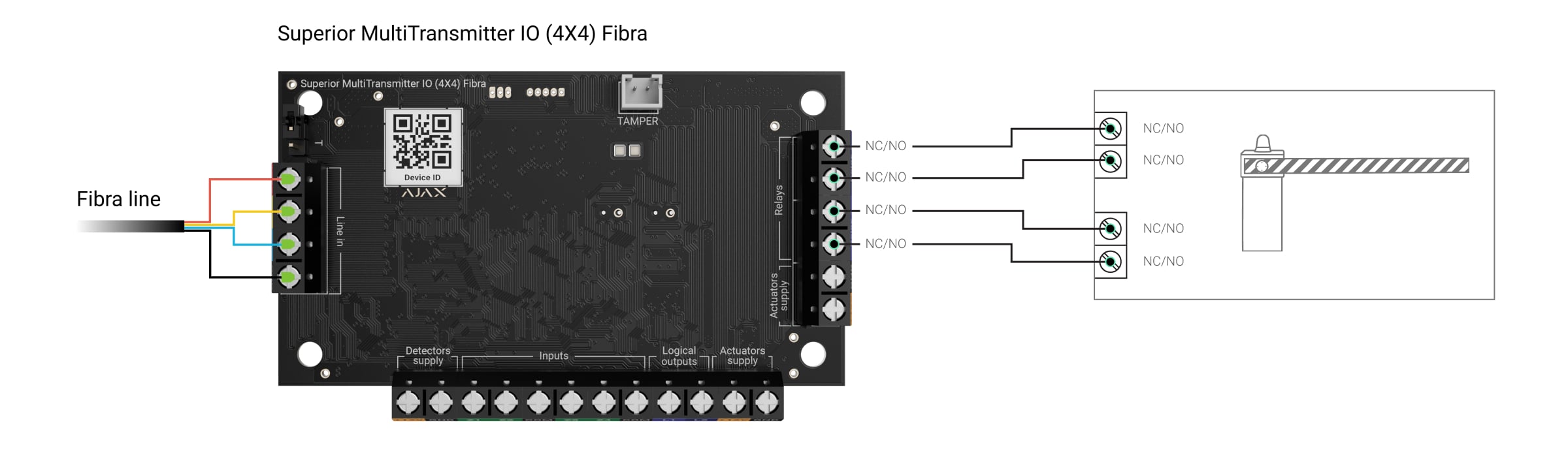

Diagrama de cableado del Superior MultiTransmitter IO (4X4) Fibra
Conecte el Superior MultiTransmitter IO (4X4) Fibra al hub a través de la línea Fibra.
Conecte los terminales de la primera salida de relé a la primera entrada de control.
Conecte los terminales de la segunda salida de relé a la segunda entrada de control.
Si el relé está conectado a un controlador que abre el portón al abrirse los contactos, proporcione al relé una alimentación de reserva. En caso de pérdida de alimentación, los contactos del relé cambian a estado abierto, lo que abrirá el portón.
Configuración del Superior MultiTransmitter IO (4X4) Fibra
En la app Ajax:
Vaya a la pestaña Dispositivos
Seleccione el Superior MultiTransmitter IO (4X4) Fibra y vaya a su Configuración
Seleccione la salida de relé que está conectada al controlador del portón.
Establezca los parámetros necesarios.
Los ajustes dependen de su modelo de portón/barrera. Consulte las recomendaciones de cableado en la documentación técnica del dispositivo.
Nombre: para notificaciones más informativas, cambie el nombre del relé. Por ejemplo, asigne al dispositivo el nombre «Portón de entrada».
Activo: debe estar activado para que el relé funcione.
Modo de salida: seleccione la opción Relé.
Notificaciones: permite configurar notificaciones para el relé.
Estado de contacto: normalmente cerrado o normalmente abierto.
Apagado por temporizador: opción para desactivar el dispositivo controlado después de un tiempo establecido.
Tiempo de funcionamiento (si la opción de Apagado por temporizador está habilitada): de 1 segundo a 2 horas. La duración debe ser mayor o igual que el tiempo de cierre/apertura de la barrera o del portón.
Un Tiempo de funcionamiento seleccionado incorrectamente puede hacer que el portón o la barrera se cierre inmediatamente después de abrirse, o que se abra/cierre incompletamente.
Haga clic en Atrás para guardar la configuración.
Repita los pasos 1–5 para el segundo relé.
Cómo controlar la alimentación del portón/barrera con Ajax
El control de alimentación funcionará en paralelo con el control de apertura/cierre del portón/barrera. Conecte el WallSwitch Jeweller o el Superior MultiRelay Fibra al circuito de alimentación del controlador según los diagramas a continuación y configure el sistema.

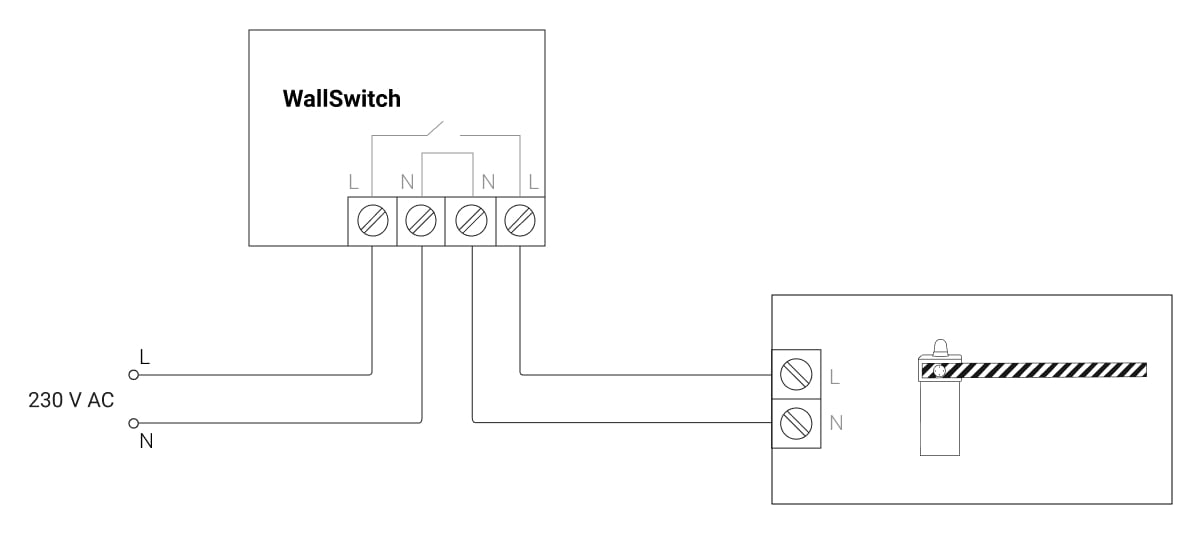

Diagrama de cableado del WallSwitch Jeweller
Conecte la fuente de energía a los terminales de alimentación del WallSwitch Jeweller.
Conecte los terminales de contacto del relé a las entradas de alimentación del portón/barrera.
Configuración del WallSwitch Jeweller
En la app Ajax:

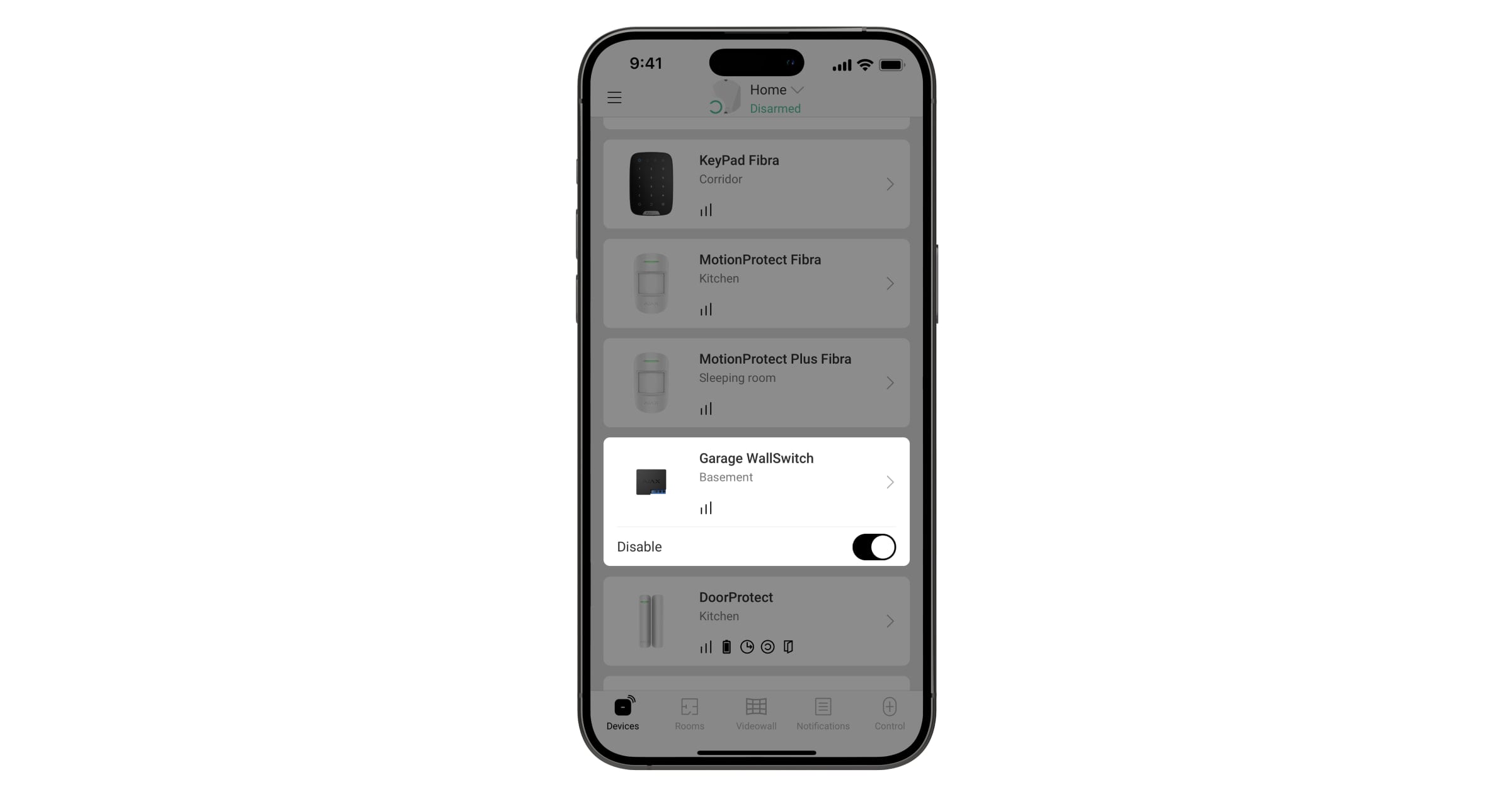

Vaya a la pestaña Dispositivos
Seleccione el WallSwitch Jeweller y vaya a su Configuración
Establezca los parámetros necesarios.
Los ajustes dependen de su modelo de portón/barrera. Consulte las recomendaciones de cableado en la documentación técnica del dispositivo.
Modo relé: biestable.
Estado de contacto: normalmente cerrado o normalmente abierto.
Haga clic en Atrás para guardar la configuración.
Cambie el nombre del WallSwitch Jeweller para obtener notificaciones más informativas. Por ejemplo, asigne al dispositivo el nombre «Alimentación del portón».
Diagrama de cableado del Superior MultiRelay Fibra
Conecte el Superior MultiRelay Fibra al hub a través de la línea Fibra.
Conecte los terminales de contacto del relé a las entradas de alimentación del portón/barrera.
Configuración del Superior MultiRelay Fibra
En la app Ajax:
Vaya a la pestaña Dispositivos
Seleccione el Superior MultiRelay Fibra y vaya a su Configuración
Seleccione el relé que está conectado al controlador del portón.
Establezca los parámetros necesarios.
Los ajustes dependen de su modelo de portón/barrera. Consulte las recomendaciones de cableado en la documentación técnica del dispositivo.
Nombre: para notificaciones más informativas, cambie el nombre del relé. Por ejemplo, asigne al dispositivo el nombre «Portón de entrada».
Activo: debe estar activado para que el relé funcione.
Modo de salida: seleccione la opción Relé.
Notificaciones: permite configurar notificaciones para el relé.
Estado de contacto: normalmente cerrado o normalmente abierto.
Apagado por temporizador: opción para desactivar el dispositivo controlado después de un tiempo establecido.
Tiempo de funcionamiento (si la opción de Apagado por temporizador está habilitada): de 1 segundo a 2 horas. La duración debe ser mayor o igual que el tiempo de cierre/apertura de la barrera o del portón.
Un Tiempo de funcionamiento seleccionado incorrectamente puede hacer que el portón o la barrera se cierre inmediatamente después de abrirse, o que se abra/cierre incompletamente.
Haga clic en Atrás para guardar la configuración.

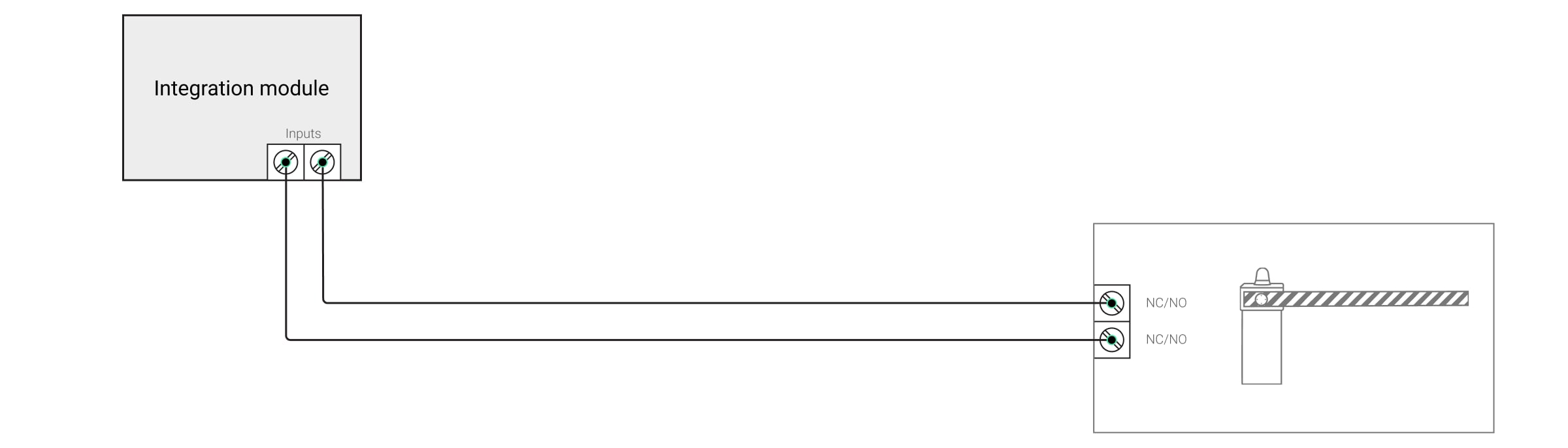

Cómo controlar el cierre/apertura de un portón/barrera

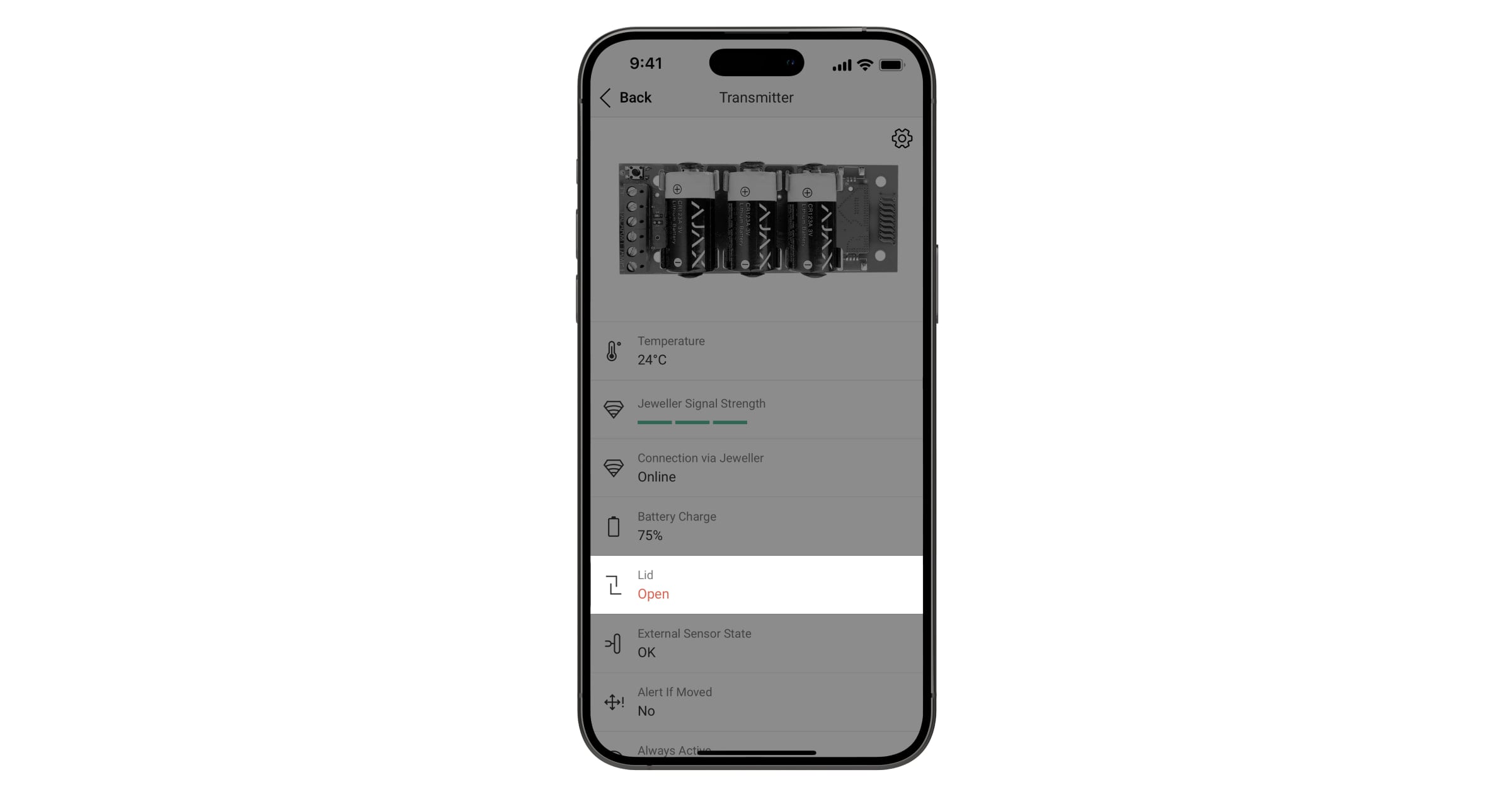

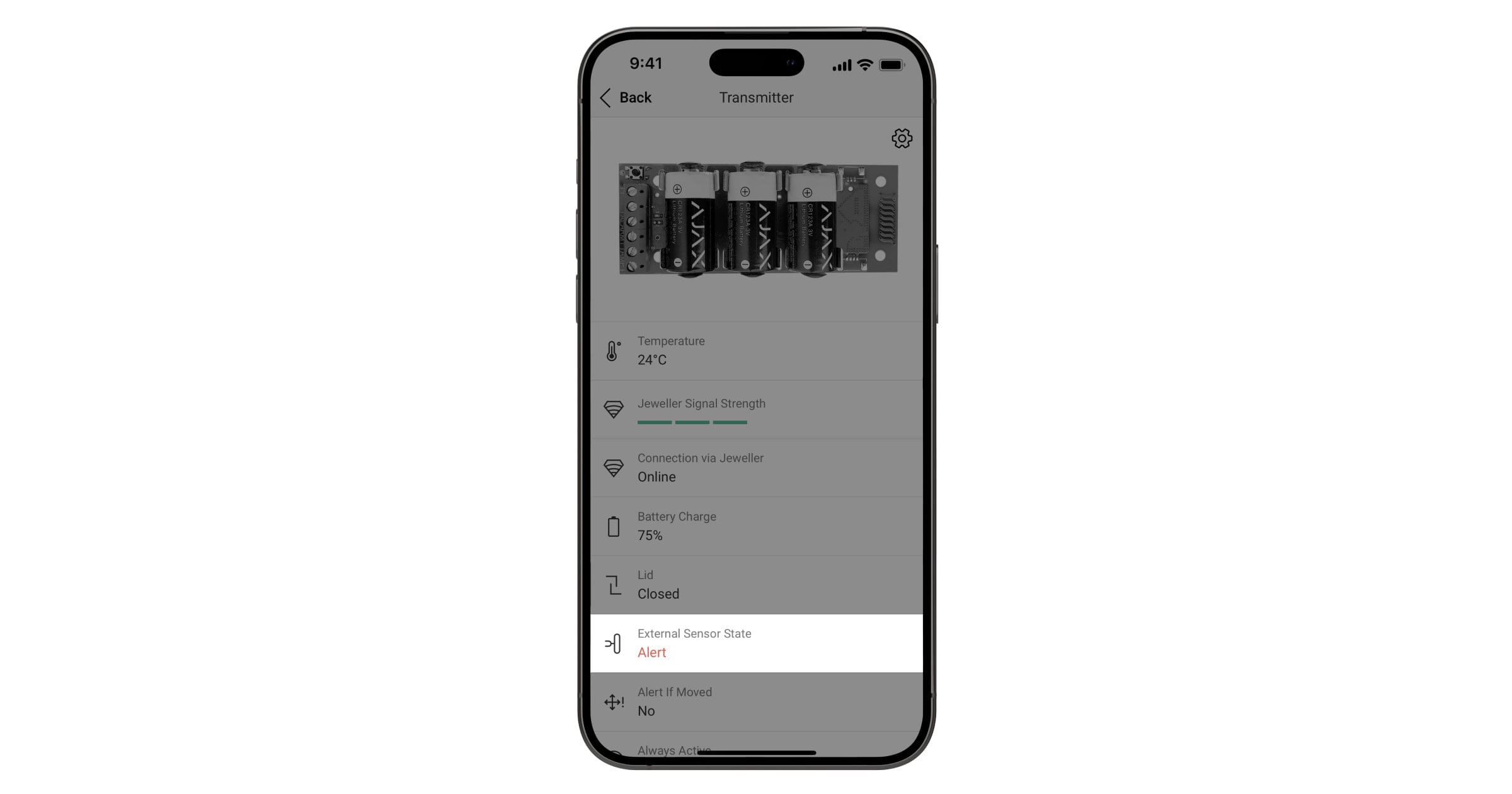

Para visualizar el estado del portón/barrera (abierto o cerrado) en la app Ajax, conecte el módulo de integración a la salida de estado del controlador del portón/barrera.

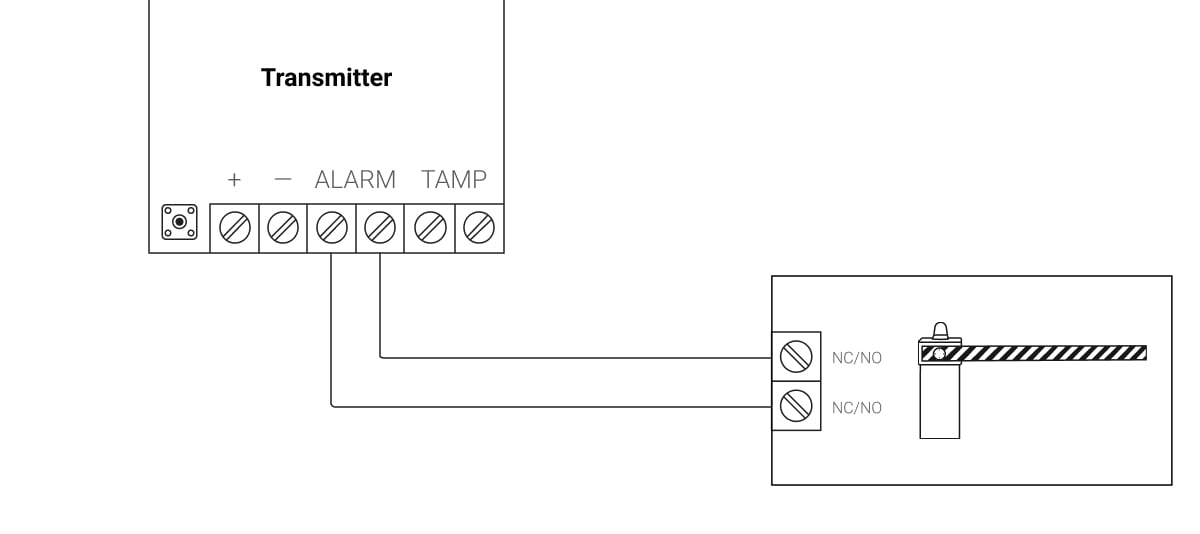

Diagrama de cableado del Transmitter Jeweller
Conecte la salida de estado del controlador del portón/barrera a los terminales antisabotaje o de alarma del Transmitter Jeweller. El algoritmo de funcionamiento depende de esto.
Cuando se conecta a través de los terminales antisabotaje del Transmitter Jeweller, el sistema de seguridad notifica la apertura y el cierre independientemente del modo de seguridad. El estado del portón/barrera se muestra en tiempo real en el campo Tapa en los estados del Transmitter Jeweller (app Ajax – Dispositivos – Transmitter Jeweller).
Cuando se conecta a través de los terminales de alarma del Transmitter Jeweller, el sistema notifica la apertura y el cierre solo cuando está armado. Excepción: el Transmitter Jeweller funciona en el modo Siempre activo. El estado del portón/barrera se muestra en tiempo real en el campo Estado del detector en los estados del Transmitter Jeweller (app Ajax – Dispositivos – Transmitter Jeweller).
Configuración del Transmitter Jeweller
En la app Ajax:
Vaya a la pestaña Dispositivos
Seleccione el Transmitter Jeweller y vaya a su Configuración
Establezca los parámetros necesarios.
Los ajustes dependen de su modelo de portón/barrera. Consulte las recomendaciones de cableado en la documentación técnica del dispositivo.
Estado de contacto del detector externo (si se utilizan terminales de alarma): normalmente cerrado o normalmente abierto.
Tipo de detector externo (si se utilizan terminales de alarma): impulso o biestable.
Estado del interruptor antisabotaje (si se utilizan terminales antisabotaje): normalmente cerrado o normalmente abierto.
Active la opción de Alertar si se ha movido si desea recibir un evento de alarma cuando alguien intente reubicar el Transmitter Jeweller (utilizando el acelerómetro integrado).
Especifique los parámetros de activación de las sirenas conectadas al hub: activar o desactivar.
Haga clic en Atrás para guardar la configuración.
Para notificaciones más informativas, cambie el nombre del Transmitter Jeweller. Por ejemplo, asigne al dispositivo el nombre «Estado del portón».
Es posible recibir el estado del portón/barrera a través del Superior Transmitter Fibra, MultiTransmitter Jeweller, Superior MultiTransmitter Fibra y el Superior MultiTransmitter IO (4X4) Fibra.
Diagrama de cableado de los módulos de integración
Conecte la salida de estado del controlador del portón/barrera a una zona desocupada del módulo de integración.
Configuración de los módulos de integración
En la app Ajax:
Vaya a la pestaña Dispositivos
Seleccione el módulo de integración y vaya a sus Dispositivos.
Pulse Añadir dispositivo, introduzca su Nombre y seleccione zona de Entrada cableada con un portón/barrera conectado; asigne una estancia virtual.
Seleccione el dispositivo añadido y vaya a su Configuración
Establezca los parámetros necesarios.
Los ajustes dependen de su modelo de portón/barrera. Consulte las recomendaciones de cableado en la documentación técnica del dispositivo.
Nombre: cámbielo para recibir notificaciones más informativas.
Estancia: seleccione una estancia virtual.
Tipo de entrada: sin EOL, EOL, 2EOL, 3EOL o persiana enrollable.
Modo sensor: seleccione Detectar alarmas.
Tipo de evento: seleccione Personalizado.
Estado por defecto: normalmente cerrado o normalmente abierto.
Modo de funcionamiento: biestable o impulso.
Siempre activo: debe estar habilitado.
Tiempo de impulso: 20 ms, 100 ms o 1 seg.
Alertar con sirena al detectar alarma: debe estar deshabilitado.
Configuración de la campanilla: permite configurar una señal sonora con la sirena conectada al hub para notificar a los usuarios la apertura del dispositivo.
Modo de funcionamiento: puede ser Alarma instantánea, Entrada/Salida, Follower.
Haga clic en Atrás para guardar la configuración.
Cómo controlar un portón o una barrera a través de la app Ajax
Apertura/cierre cuando se conecta a un controlador con entrada de control combinada
Pulse el conmutador en el campo del relé de baja corriente conectado al portón/barrera: el estado de los contactos cambiará al contrario, y el portón/barrera se abrirá o cerrará.
Si un módulo de integración está conectado a la salida de estado del portón/barrera, su menú de estado mostrará el estado abierto o cerrado.
Apertura/cierre cuando se conecta a un controlador con entradas de control separadas
Para abrir el portón/barrera, pulse el conmutador del relé de baja corriente correspondiente. Para cerrarlo, utilice un conmutador similar en el segundo relé de baja corriente.

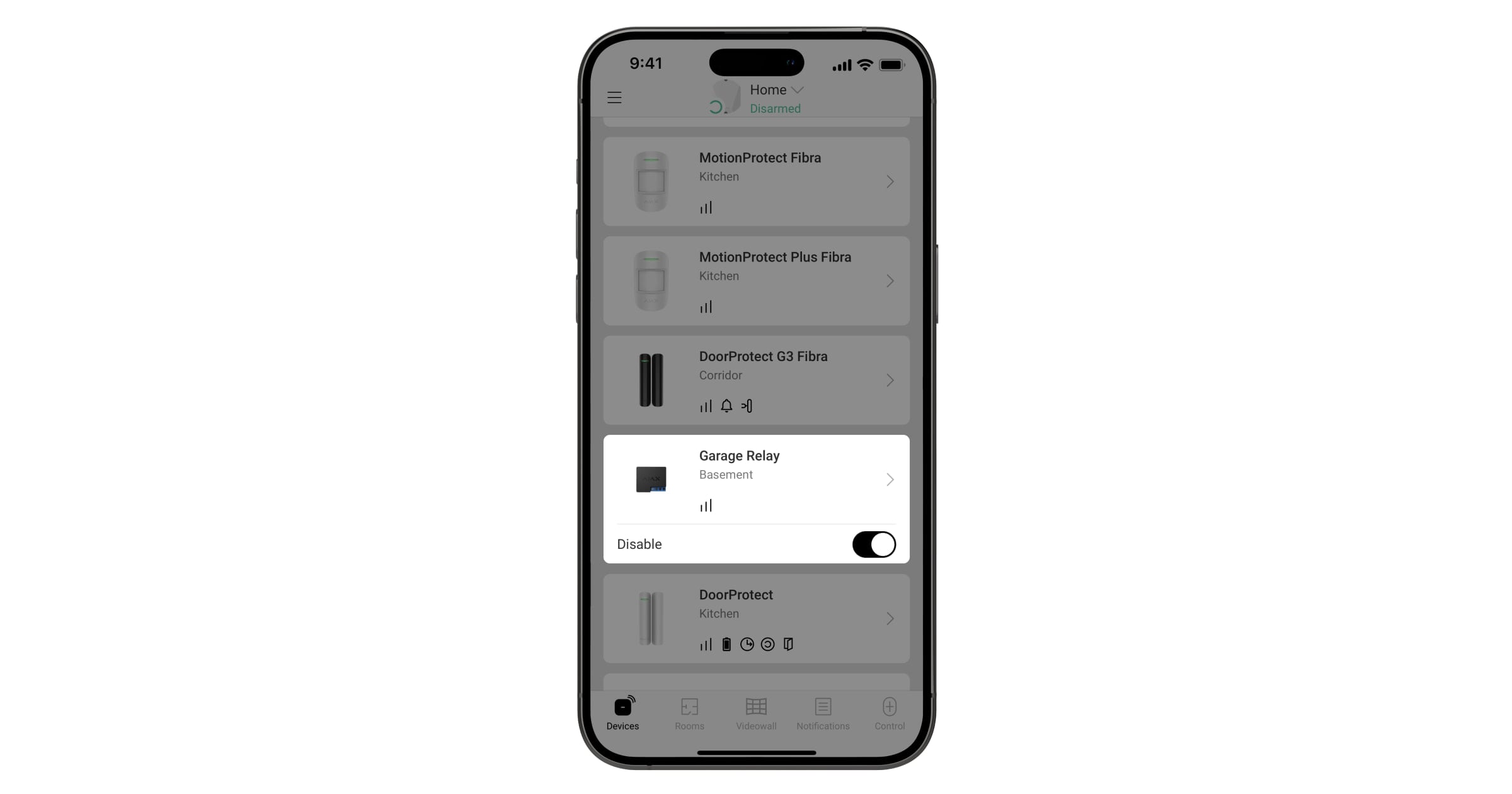

Control de alimentación
Pulse el conmutador en el campo del relé de potencia y el estado de los contactos cambiará al contrario. Cuando los contactos están cerrados, se suministra energía al dispositivo y se puede controlar el portón/barrera. Cuando los contactos están abiertos, se corta la alimentación eléctrica del dispositivo y se bloquea el portón/barrera.
Cómo controlar un portón o una barrera con el Button Jeweller
El hub con OS Malevich versión 2.10 y posterior le permite configurar diferentes acciones para pulsaciones cortas y largas del Button Jeweller. Por ejemplo, una pulsación corta para abrir/cerrar un portón/barrera, y una pulsación larga para desenergizar el dispositivo.
Para controlar el portón/barrera utilizando el Button Jeweller, configure los escenarios correspondientes en el menú: app Ajax → Dispositivos → Button Jeweller → Configuración
→ Escenarios.
Cómo crear y configurar un escenario en el sistema de seguridad Ajax
Cómo controlar un portón o una barrera automáticamente según los escenarios
Los escenarios Ajax permiten abrir y cerrar, así como alimentar y desenergizar el portón/barrera al cambiar el modo de seguridad, activar y desactivar el Modo Noche, por alarma y por programación.
Para crear escenarios para el control de portones/barreras, vaya al menú: app Ajax → Dispositivos → seleccione el relé correspondiente → Configuración
→ Escenarios.
Cómo crear y configurar un escenario en el sistema de seguridad Ajax
