Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.
Entrées
Nombre de lignes d'entrée pour les dispositifs tiers
4
Bornes d'entrée
Z1–Z4 : entrées pour la connexion d'un dispositif filaire.
COM : entrée commune pour connecter les contacts de signal des dispositifs filaires.
Type de connexion
NO, NC, EOL, 2EOL, 3EOL, volet roulant
Avec une résistance EOL totale de 1 kΩ à 15 kΩ avec un incrément de 100 Ω.
Balayage des résistances EOL
Vous permet de mesurer automatiquement la résistance EOL.
Mode de fonctionnement des capteurs connectés
Détection des alarmes
Permet de recevoir des alarmes provenant de dispositifs tiers connectés qui détectent l'ouverture de portes, des vibrations, des bris de glace, des fuites de gaz et d'eau, etc.
Changement du mode de sécurité (KeyArm)
Une clé KeyArm vous permet d'armer/désarmer le système, des groupes individuels, ou de configurer le Mode nuit.
Contrôle de l'élément de blocage
Permet de contrôler la position du verrou de blocage.
Contrôle de la serrure à pêne
Permet de contrôler la position du verrou de blocage.
Mode de fonctionnement
impulsion bistable
Il peut être configuré dans les applications Ajax.
Longueur de la connexion filaire à des dispositifs tiers
jusqu'à 400 m
Pour le type de connexion EOL, avec le câble U/UTP cat. 5, 4×2×0,51 mm (24 AWG) conducteur en cuivre, ou le câble de signal 4×0,22 mm2 conducteur en cuivre (résistance du câble de 22 Ω pour 100 m), si le dispositif est alimenté par une source d'alimentation externe. La longueur maximale de connexion pour les dispositifs alimentés par un module d'intégration dépend de la résistance du câble et de la consommation de courant du capteur.
Sorties
Nombre de lignes de sortie pour les dispositifs tiers
4
Le dispositif est équipé de 2 sorties logiques et de 2 sorties relais avec contact sec.
Bornes de sortie
Relay1, Relay2 : sorties relais pour connecter des dispositifs filaires tiers.
L1, L2 : sorties logiques pour connecter des dispositifs filaires tiers avec une capacité de charge maximale allant jusqu'à 25 mA.
Modes de sortie
Relais
Permet de contrôler les dispositifs tiers connectés (uniquement pour les sorties relais).
Élément de blocage
Permet de contrôler l'élément de blocage.
Serrure électrique
Permet de contrôler la serrure électrique.
Changement d'état par minuterie
Si cette option est activée, le dispositif connecté passe automatiquement à l'état opposé à l'expiration du Temps de fonctionnement sélectionné.
Temps de fonctionnement
de 1 sec à 3 min
Il peut être configuré en mode impulsion dans les applications Ajax séparément pour chaque relais.
Caractéristiques clés
Scénario d'automatisation
Ils peuvent être configurés dans les applications Ajax séparément pour chaque relais.
Si la fonctionnalité est activée, l'état actuel des contacts du relais reste le même même après l'échec de l'alimentation de la centrale.
Contrôle de la position de l'élément de blocage
Cette fonction vous permet de vérifier le fonctionnement du dispositif ou de changer sa position de manière forcée. Il est configuré dans l'application Ajax lorsque le mode de sortie Élément de blocage est sélectionné.
Principe d'inévitabilité

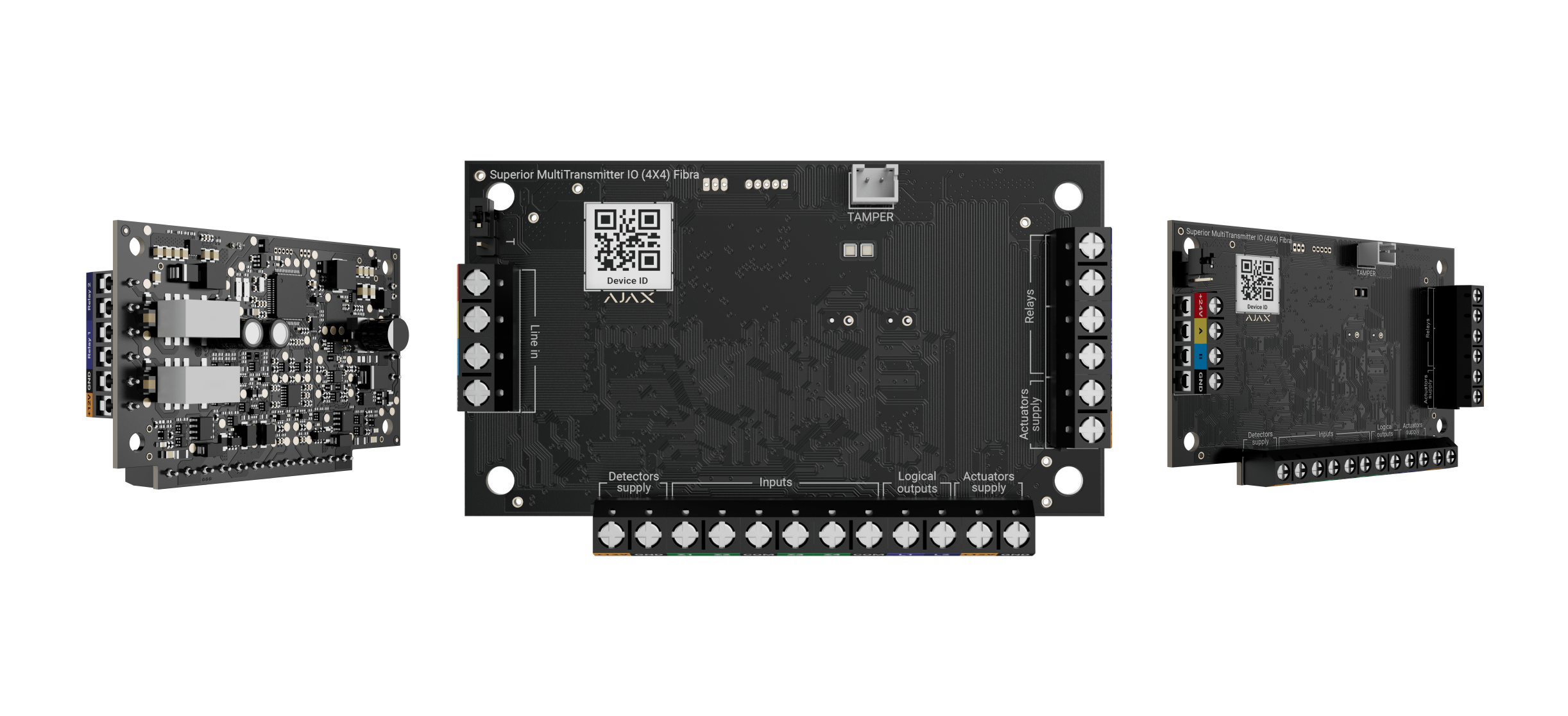

Le Superior MultiTransmitter IO (4X4) Fibra est une solution tout-en-un pour connecter des dispositifs tiers nécessaires au verrouillage/déverrouillage automatique des portes lors de l'armement/du désarmement selon le principe d'inévitabilité (allemand : Zwangsläufigkeit).
Types d'événements
Une application Ajax spécifie les types d'événements pour les entrées des dispositifs filaires. Le type sélectionné détermine le texte des messages d'alarme et des événements du dispositif connecté, ainsi que les codes d'événement transmis au centre de télésurveillance. Un PRO ou un utilisateur avec des droits d'administrateur dans une application Ajax peut configurer le type d'événement.
Lorsqu'un nouveau firmware est disponible, un administrateur ou un PRO ayant les droits de configurer le système peut lancer la mise à jour dans les applications Ajax.
Recommandations
Pour une utilisation à l'intérieur uniquement. Il est recommandé d'installer le module dans le boîtier Case vendu séparément et disponible en plusieurs versions.
Notification en cas d'ouverture du couvercle ou de tentative d'arracher le dispositif de la surface ou de le retirer du panneau de montage. Le dispositif dispose d'un connecteur qui permet de connecter une carte du bouton anti-sabotage au module. Il est disponible dans le boîtier Case, qui est vendu séparément.
