PortugalNas linhas Fibra, é utilizada uma resistência de terminação para evitar reflexões de sinal na extremidade da linha e garantir uma transmissão de dados estável.
Na transmissão de dados por cabo, quando o sinal percorre o cabo e chega à sua extremidade, se esta não estiver devidamente terminada, parte do sinal pode refletir-se de volta ao longo do cabo. Estes sinais refletidos, chamados reflexões, podem distorcer o sinal original e causar problemas de comunicação.

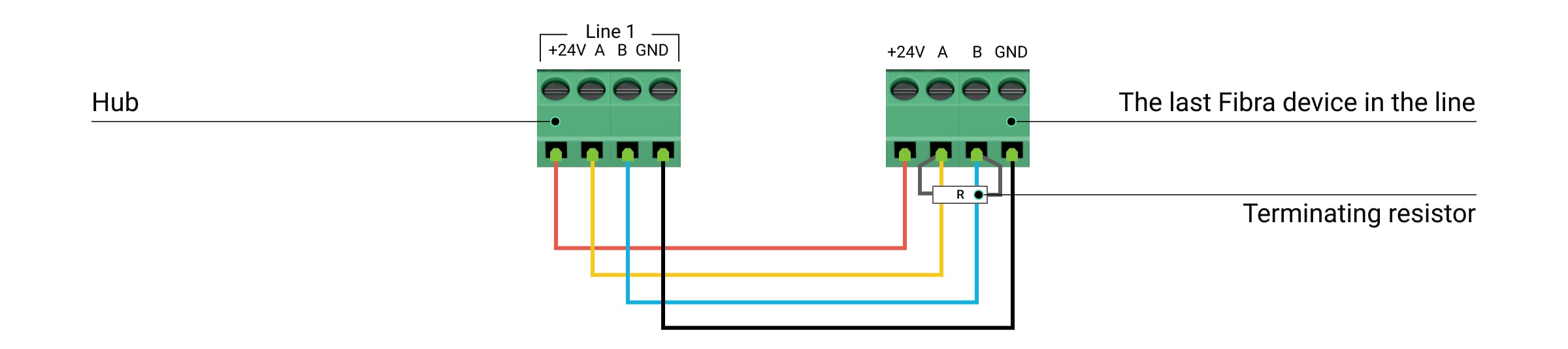

Uma resistência de terminação é uma resistência de 120 Ω instalada no último dispositivo da linha numa topologia em Feixe ou em Estrela, ou no último dispositivo de um ramo numa topologia em Árvore. A resistência está ligada aos terminais de sinal (A e B) do último dispositivo. As resistências de terminação estão incluídas no conjunto completo de Ajax Superior MegaHub.
Não são necessárias resistências de terminação quando se utiliza uma topologia em Anel.

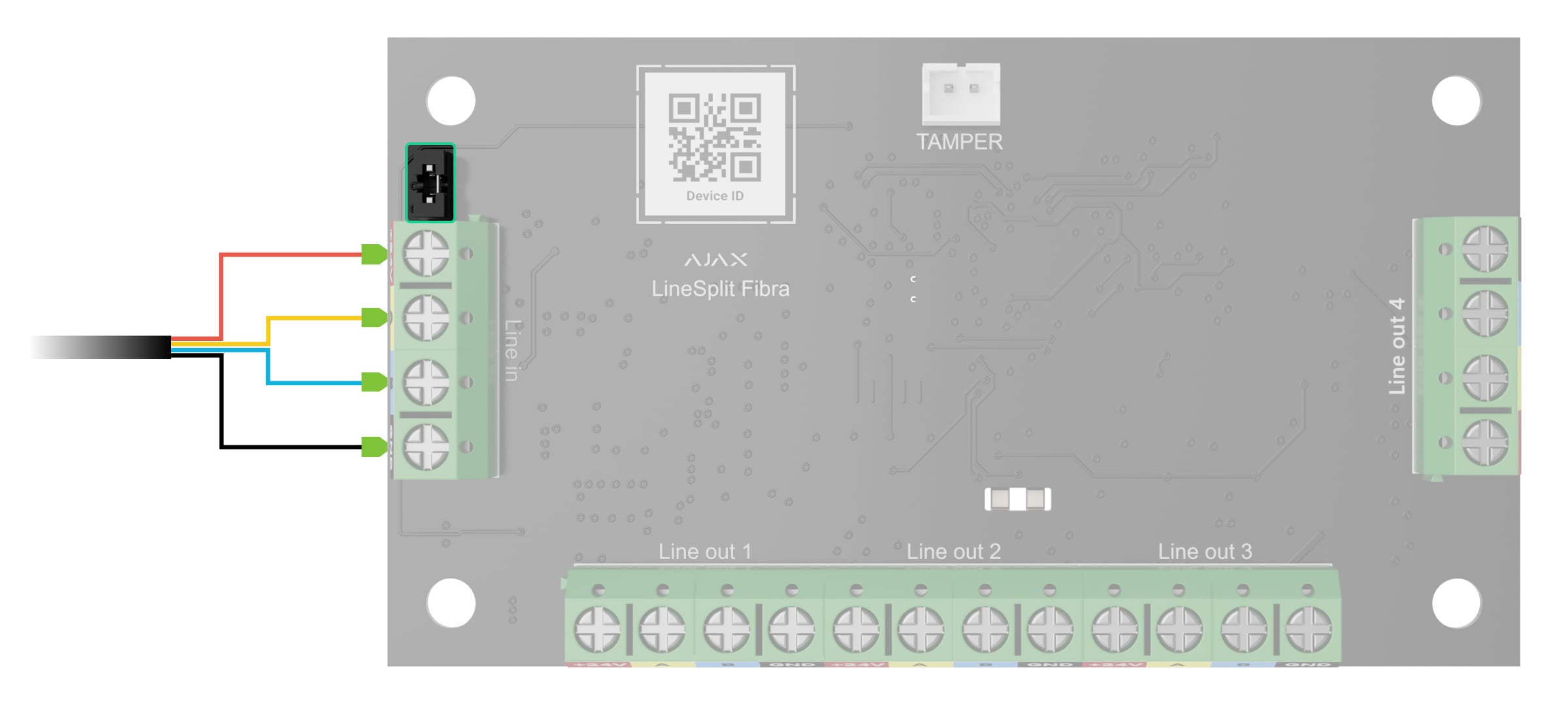

Alguns módulos Fibra no formato de placa incluem um jumper de resistência de terminação. Funciona da mesma forma que uma resistência de terminação padrão, pelo que não é necessário instalar fisicamente uma resistência entre os terminais de sinal A e B. Se este módulo for o último da linha, instale o jumper de forma a ligar os dois pinos na placa.

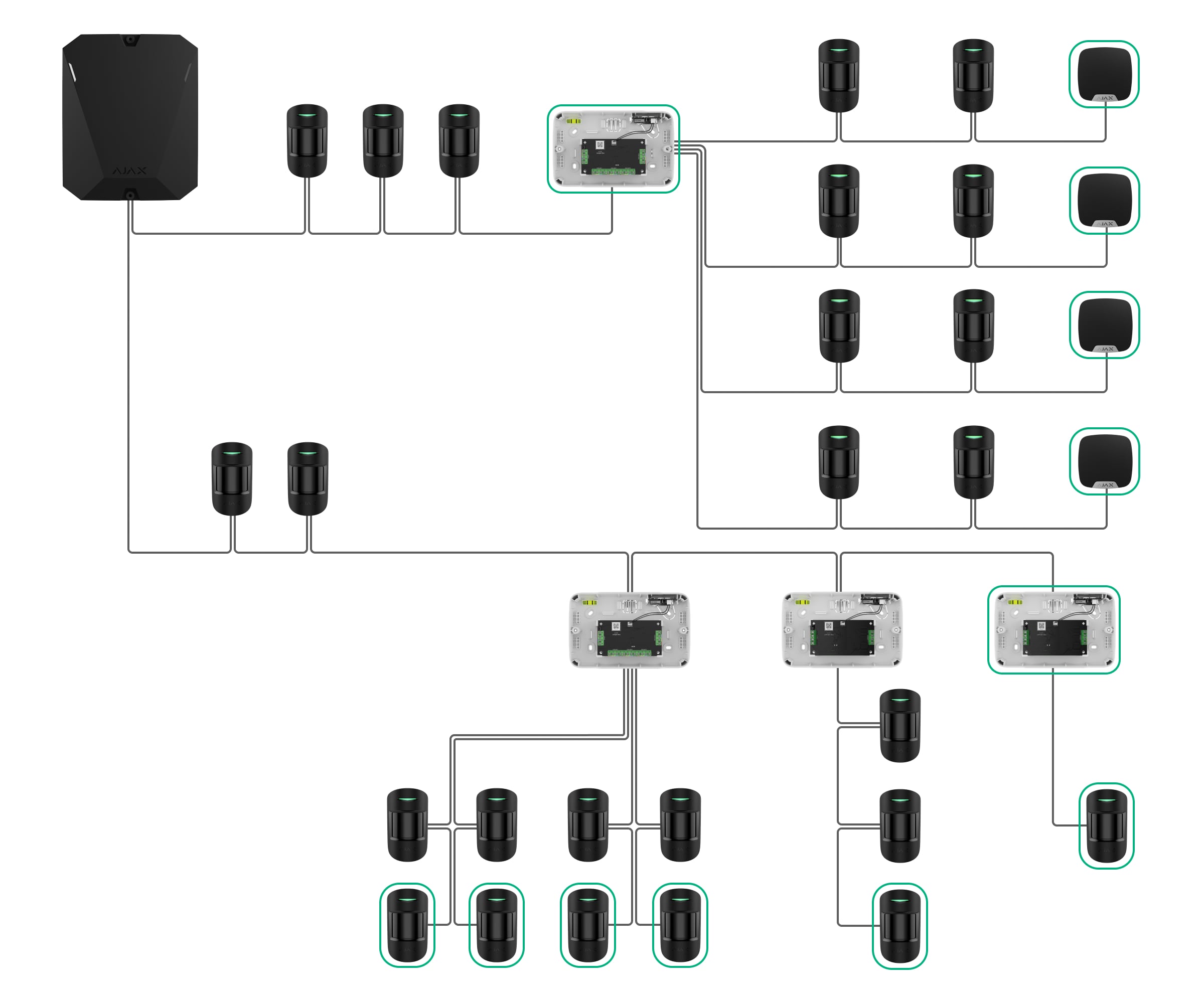

Se o módulo Fibra for o último dispositivo da linha Fibra, deve ser instalada uma resistência de terminação ou um jumper de resistência de terminação (se disponível) nos terminais de entrada do módulo. Além disso, devem ser instaladas resistências de terminação no último dispositivo de cada linha que sai das saídas do módulo. Os últimos dispositivos nas linhas estão destacados no esquema abaixo.
