Manual do utilizador do Case

Atualizado

Manual do utilizador do Case

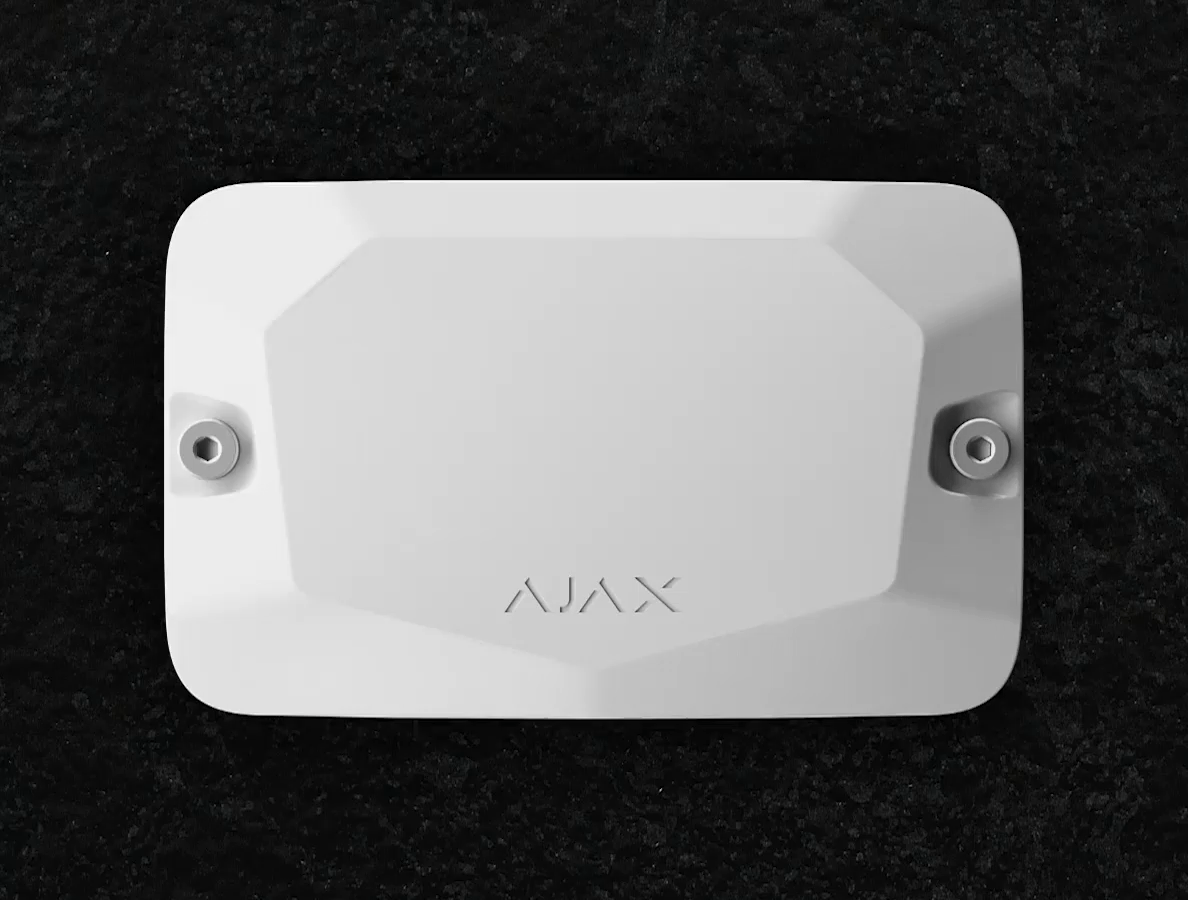

Case é o invólucro concebido para instalar um ou mais dispositivos Ajax compatíveis. O conjunto completo inclui a placa de sabotagem para proteger os dispositivos contra sabotagem. A caixa tem fixadores para fixar os cabos e canais para uma organização cómoda dos cabos. A caixa destina-se a ser utilizada exclusivamente em interiores.

A mala é produzida em várias versões. Cada modelo tem um número diferente de ranhuras, consoante a combinação de dispositivos:

  • Case A (106) — um dispositivo Ajax;

  • Case B (175) — até dois dispositivos Ajax;

  • Case C (260) — um dispositivo Ajax e uma bateria de 7 Ah;

  • Case D (430) — até oito dispositivos e duas baterias de 18 Ah.

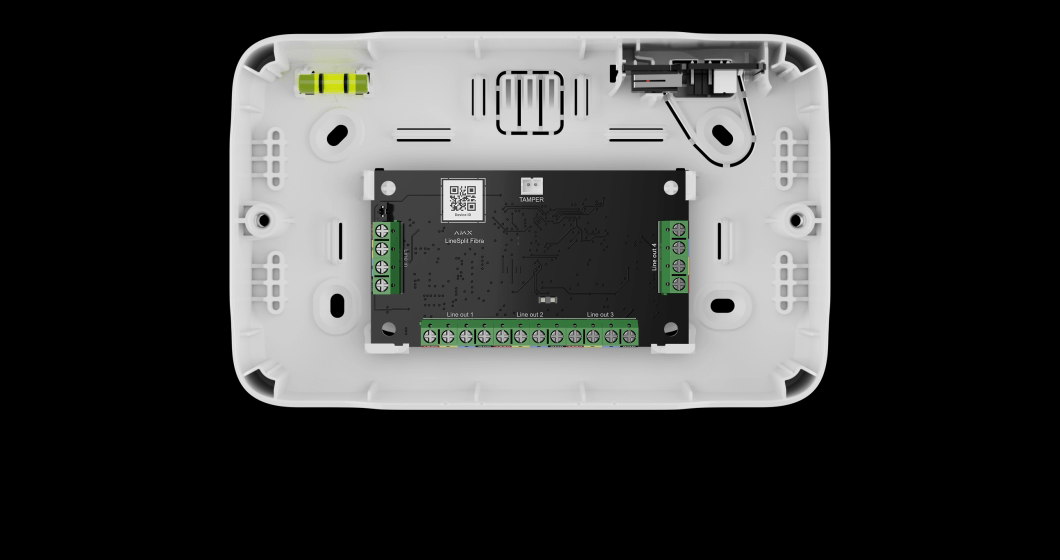

Elementos funcionais

  1. Parafusos de fixação da tampa da caixa. Pode ser desaparafusado com uma chave hexagonal (Ø 4 mm) incluída no pacote.

  2. Nível de bolha para verificar o ângulo de inclinação da montagem durante a instalação.

  3. Rolhas para proteger um dispositivo durante a perfuração.

  4. A placa de sabotagem com um fio para ligar um dispositivo Ajax.

  5. Fechos para fixar um dispositivo.

  6. Parte perfurada da carcaça. Não o parta. Esta parte é necessária para o acionamento de um dispositivo de sabotagem em caso de tentativa de desprender o invólucro da superfície.

  7. Furos para fixar o invólucro à superfície.

  8. Parte perfurada para passar os fios.

  9. Fixadores para fixar os cabos com braçadeiras.

  10. Recortes para efetuar os furos de forma cómoda.

  1. Parafusos de fixação da tampa da caixa. Pode ser desaparafusado com uma chave hexagonal (Ø 4 mm) incluída no pacote.

  2. Nível de bolha para verificar o ângulo de inclinação da montagem durante a instalação.

  3. A placa de sabotagem com um fio para ligar um dispositivo Ajax.

  4. Fechos para fixar dispositivos.

  5. Locais de fixação da placa de sabotagem.

  6. Recortes para efetuar os furos de forma cómoda.

  7. Peças perfuradas para passar os fios.

  8. Furos para fixar o invólucro à superfície.

  9. Partes perfuradas do invólucro. Não as parta. Estas peças são necessárias para o acionamento de uma intervenção abusiva em caso de tentativa de desprendimento do invólucro da superfície.

  10. Tampões para proteger os dispositivos durante a perfuração.

  11. Fixadores para fixar os cabos com braçadeiras.

  1. Parafusos de fixação da tampa da caixa. Pode ser desaparafusado com uma chave hexagonal (Ø 4 mm) incluída no pacote.

  2. Parte perfurada para passar os fios.

  3. Calhas para instalação de Superior LineSupply Fibra.

  4. Nível de bolha para verificar o ângulo de inclinação da montagem durante a instalação.

  5. A placa de tamper com um fio para ligar um módulo.

  6. Suportes para uma bateria.

  7. Recortes para efetuar os furos de forma cómoda.

  8. Furos para fixar o invólucro à superfície.

  9. Parte perfurada da carcaça. Não o parta. Esta parte é necessária para o acionamento de um dispositivo de sabotagem em caso de tentativa de desprender o invólucro da superfície.

  10. Tampões para proteger os dispositivos durante a perfuração.

  11. Fixadores para fixar os cabos com braçadeiras.

  1. Parafusos de fixação da tampa da caixa. Pode ser desaparafusado com uma chave hexagonal (Ø 4 mm) incluída no pacote.

  2. A placa de sabotagem com um fio para ligar um dispositivo Ajax.

  3. Nível de bolha para verificar o ângulo de inclinação da montagem durante a instalação.

  4. Suportes para pilhas.

  5. Parte perfurada da carcaça. Não o parta. Esta parte é necessária para o acionamento de um dispositivo de sabotagem em caso de tentativa de desprender o invólucro da superfície.

  6. Peças perfuradas para passar os fios.

  7. Calhas para instalar a placa LED do conjunto completo Hub Hybrid (4G) (without casing).

  8. Calhas para instalação de Superior LineSupply Fibra.

  9. Furos para fixar o invólucro à superfície.

  10. Carris para a instalação de suportes e fibras Superior LineSupply Fibra.

  11. Fixadores para fixar os cabos com braçadeiras.

  12. Recortes para efetuar os furos de forma cómoda.

  13. Suporte do módulo (tipo B).

  14. Suporte do módulo (tipo A).

Dispositivos compatíveis

O número de dispositivos instalados na caixa depende das dimensões da caixa e da sua configuração.

Dispositivos/Caixas

Case A (106)
1 dispositivo

Case B (175)
até 2 dispositivos

Case C (260)
1 dispositivo

Case D (430)
até 8 dispositivos

Superior LineSplit Fibra

+

+

+

Superior LineProtect Fibra

+

+

+

Superior MultiRelay Fibra

+

+

+

Superior LineSupply (45 W) Fibra

+

+

Superior LineSupply (75 W) Fibra

+

+

Superior Hub Hybrid (4G) (without casing)

+

Superior MultiTransmitter Fibra (without casing)

1

2

bateria de 7 Ah

1

2

bateria de 9 Ah

2

bateria de 18 Ah

2

Carcaça

Dispositivos

Case A (106)

Um dos dispositivos:

Carcaça

Dispositivos

Case B (175)

Dois dos dispositivos:

Carcaça

Dispositivos

Case C (260)

Um dispositivo:

Carcaça

Dispositivos

Case D (​​430)

Estão disponíveis dezasseis vagas para titulares. Utilizando suportes, é possível instalar os seguintes dispositivos:

Algumas combinações possíveis incluem:

  1. Quatro módulos e dois Superior LineSupply Fibra com duas baterias de 7 Ah.

  2. Seis módulos e um Superior LineSupply Fibra com uma bateria de 18 Ah.

  3. Seis módulos e um Hub Hybrid (4G) (without casing) com uma bateria de 9 Ah.

Principais características

A mala tem fechos para fixar dispositivos sem ferramentas. Deslize o trinco para retirar o dispositivo.

O dispositivo é fixado em duas posições. Pode rodá-la 180°.

O invólucro possui uma placa de proteção. Liga-se ao dispositivo Ajax com um fio no conjunto completo. O sistema de tamper detecta tentativas de abrir a tampa ou de separar o invólucro da superfície. No caso de uma tentativa de sabotagem, os utilizadores e o CMS receberão uma notificação sobre a ativação da sabotagem do dispositivo.

A Case tem fixadores para fixar os cabos com atilhos e canais para um encaminhamento cómodo dos cabos. A caixa tem partes perfuradas para passar os cabos pela parte de trás. Existem reentrâncias para colocar convenientemente o berbequim (no caso de ser necessário fazer furos e passar os cabos ao longo do lado, em baixo ou em cima). Durante a perfuração, a ferramenta assenta em batentes de plástico, assegurando a proteção dos dispositivos instalados.

A tampa do Case A (106) ou do Case B (175) pode ser rodada 180° durante a instalação.

O nível de bolha é fornecido para verificar o ângulo de inclinação do suporte durante a instalação. Os orifícios mais largos asseguram a instalação correta do invólucro, mesmo em caso de erros durante a instalação.

O Case C (260) e o Case D (430) têm suportes de bateria na parte inferior da caixa para evitar que se desloquem acidentalmente. A faixa de retenção para fixar a bateria está incluída no Case D (430).

A Case D (430) tem dezasseis ranhuras para suportes de plástico para a instalação dos módulos Fibra. Os suportes estão disponíveis em duas versões:

Existem quatro Module Holder (type A) no conjunto completo. Os suportes adicionais e o Module Holder (type B) são vendidos em separado.

O Superior LineSupply Fibra não necessita de suportes para a instalação.

Seleção do local de instalação

É aconselhável escolher um local de instalação onde a Case esteja escondida de olhares curiosos – por exemplo, na despensa. Isto ajudará a reduzir a probabilidade de sabotagem do sistema. Note que o dispositivo se destina apenas a instalação no interior.

O local de instalação da caixa deve respeitar as recomendações de montagem dos dispositivos instalados na caixa.

Siga estas recomendações ao conceber o projeto do sistema Ajax para um objeto. O sistema deve ser concebido e instalado por profissionais. A lista de parceiros autorizados do Ajax está disponível aqui.

A caixa não pode ser instalada

A caixa pode ficar danificada se a instalar:

  1. No exterior.

  2. Dentro de instalações com valores de temperatura e humidade que não correspondem aos parâmetros de funcionamento.

Preparar a instalação de dispositivos no Case

Qual Case escolher

Utilize o configurador de Case para obter a melhor colocação dos seus dispositivos Fibra na carcaça.

Disposição dos cabos

Ao preparar o encaminhamento dos cabos, verifique os regulamentos de segurança eléctrica e contra incêndios da sua região. Respeite rigorosamente estas normas e regulamentos. Estão disponíveis sugestões para a disposição dos cabos em este artigo.

Passagem de cabos

Recomendamos que leia atentamente a secção Selecionar o local de instalação antes da instalação. Evite desvios em relação ao projeto do sistema. A violação das regras básicas de instalação e das recomendações deste manual pode levar a um funcionamento incorreto e à perda de ligação com os dispositivos instalados na caixa.

Como passar o cabo

Preparação dos cabos para a ligação

Remova a camada isolante e descasque o cabo com um descascador de isolamento especial. As extremidades dos fios inseridos nos terminais do dispositivo devem ser estanhadas ou cravadas com uma manga. Isto garante uma ligação fiável e protege o condutor da oxidação.

Como preparar o cabo

Instalação

Antes da instalação, certifique-se de que selecionou o local ideal para o invólucro e que este cumpre os requisitos deste manual.

Para instalar o Case:

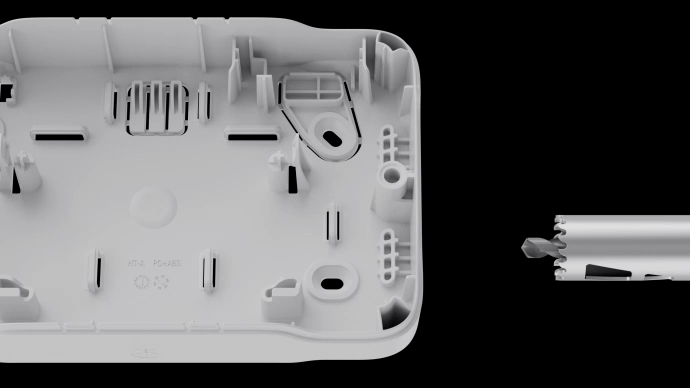

  1. Preparar previamente os orifícios para os cabos: fazer os orifícios no fundo ou no lado do invólucro ou partir a parte perfurada na parte de trás da caixa. Recomendamos a utilização de uma serra de furos para plástico de Ø16 mm ou Ø20 mm.

    Introduzir o tubo, o tubo corrugado ou a conduta nos orifícios do revestimento.

  2. Passe os cabos e conduza-os através dos orifícios previamente preparados. Fixe a Mala na superfície vertical ou horizontal no local de instalação selecionado com os parafusos fornecidos, utilizando todos os pontos de fixação. Um deles encontra-se na parte perfurada por cima da tampa – é necessário para acionar a tampa se alguém tentar separar o invólucro.

  3. Fixar o aparelho na caixa. Ligar os cabos aos terminais correspondentes. Fixe os cabos com braçadeiras utilizando fixadores.

  4. Ligar a placa de tamper ao conetor de dispositivo adequado.

  5. Coloque a tampa sobre a carcaça e aperte-a com os parafusos fornecidos.

  6. Verificar o estado da tampa na aplicação Ajax. Se a aplicação mostrar o estado tampa frontal aberta, verifique o aperto da Case.

Para instalar o Case:

  1. Preparar previamente os orifícios para os cabos: fazer os orifícios no fundo ou no lado do invólucro ou partir a parte perfurada na parte de trás da caixa. Recomendamos a utilização de uma serra de furos para plástico de Ø16 mm ou Ø20 mm.

    Introduzir o tubo, o tubo corrugado ou a conduta nos orifícios do revestimento.

  2. Passe os cabos e conduza-os através dos orifícios previamente preparados. Fixe a Mala na superfície vertical ou horizontal no local de instalação selecionado com os parafusos fornecidos, utilizando todos os pontos de fixação. Um deles encontra-se na parte perfurada por cima da tampa – é necessário para acionar a tampa se alguém tentar separar o invólucro.

  3. Fixar os dispositivos na caixa. Ligar os cabos aos terminais correspondentes. Fixe os cabos com braçadeiras utilizando fixadores.

  4. Ligar a placa de tamper ao conetor adequado de um dos dispositivos.

  5. Coloque a tampa sobre a carcaça e aperte-a com os parafusos fornecidos.

  6. Verificar o estado da tampa na aplicação Ajax. Se a aplicação mostrar o estado tampa frontal aberta, verifique o aperto da Case.

Para instalar o Case:

  1. Preparar previamente os orifícios para os cabos. Faça os furos na parte superior ou lateral do invólucro, ou retire a parte perfurada na parte de trás da caixa. Aconselha-se a utilização de uma serra de furos para plástico, de Ø20 mm ou Ø32 mm. Insira o tubo, o tubo corrugado ou a conduta nos orifícios do revestimento.

  2. Passe os cabos e conduza-os através dos orifícios previamente preparados. Fixe a Case a uma superfície vertical no local de instalação selecionado, utilizando os parafusos agrupados em todos os pontos de fixação. Nota: um ponto de fixação está localizado na parte perfurada perto do tamper – é crucial para o acionamento do tamper se alguém tentar retirar o invólucro.

  3. Fixe a bateria e a Superior LineSupply Fibra dentro da caixa. Ligar os cabos aos terminais correspondentes. Fixar os cabos com braçadeiras utilizando fixadores.

    Como instalar o Superior LineSupply Fibra

  4. Ligar a placa de tamper ao conetor apropriado na Superior LineSupply Fibra.

  5. Colocar a tampa na caixa e fixá-la com os parafusos fornecidos.

  6. Verificar o estado da tampa na aplicação Ajax. Se a aplicação apresentar o estado Tampa frontal aberta, verifique o aperto da Case.

Para instalar o Case:

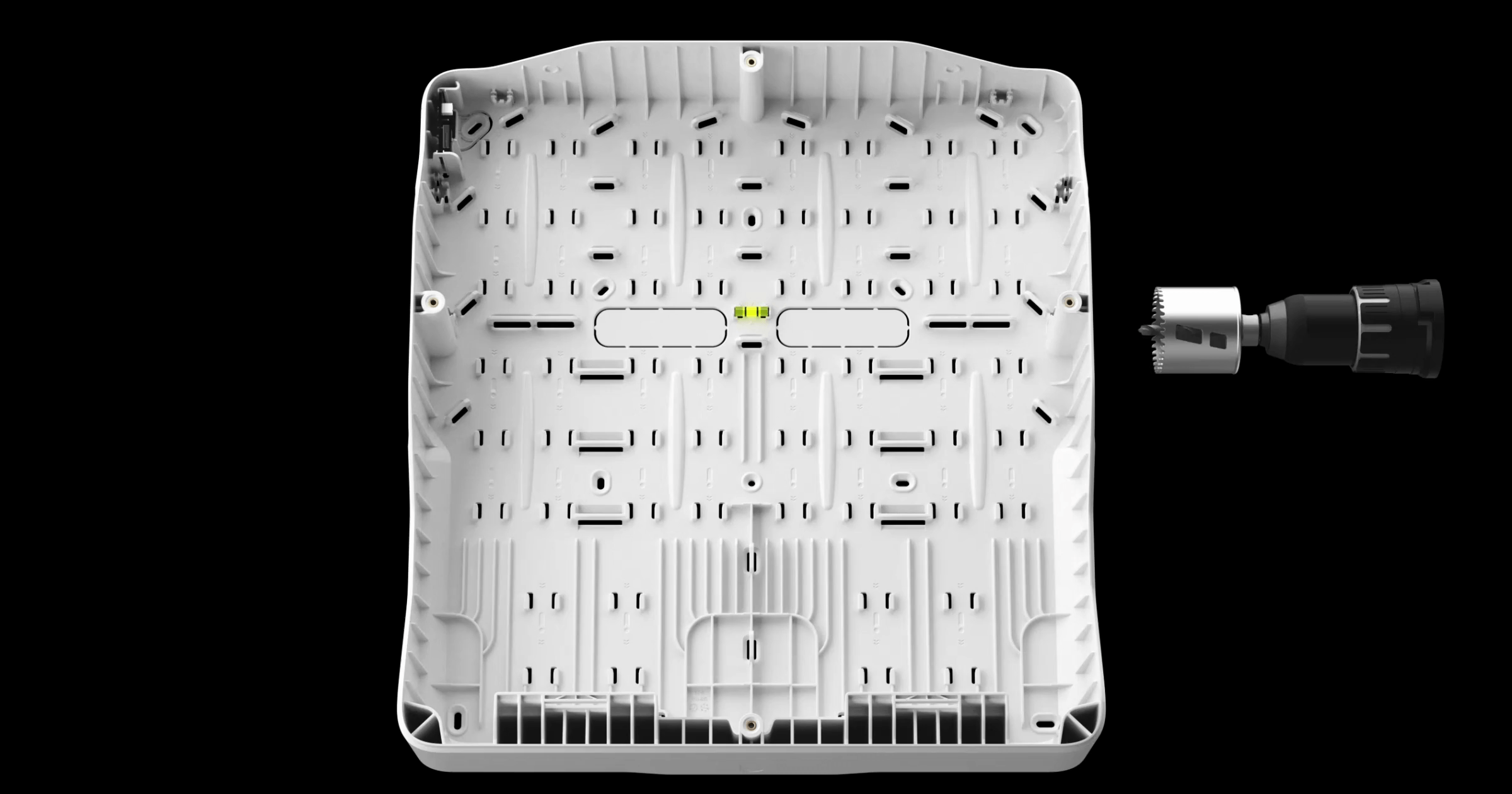

  1. Preparar previamente os orifícios para os cabos. Faça os furos no fundo ou no lado do invólucro, ou retire a parte perfurada na parte de trás da caixa. Recomendamos a utilização de uma serra de ponta para plástico, com Ø32 mm, Ø40 mm ou Ø63 mm. Insira o tubo, o tubo corrugado ou a conduta nos orifícios do revestimento.

  2. Para instalar o Hub Hybrid (4G) (without casing), comece por preparar um orifício para a guia de luz. Faça o furo de Ø10 mm no fundo ou no lado da carcaça, perto dos locais onde a placa LED será instalada.

  3. Instale a guia de luz e a placa LED do conjunto completo do Hub Hybrid (4G) (without casing).

    Calhas para instalar a placa LED

  4. Passe os cabos e conduza-os através dos orifícios previamente preparados. Fixe a Case a uma superfície vertical no local de instalação selecionado, utilizando os parafusos agrupados em todos os pontos de fixação. Nota: um ponto de fixação está localizado na parte perfurada acima do tamper – é crucial para o acionamento do tamper se alguém tentar retirar o invólucro.

  5. Suportes seguros para a instalação de módulos ou Superior Hub Hybrid (4G) (without casing) ou Superior MultiTransmitter Fibra (without casing) Superior LineSupply Fibra. Se estiver a instalar o Superior LineSupply Fibra, fixe-o utilizando as calhas sem suportes.

  6. Instale as pilhas e os dispositivos compatíveis no interior da caixa. Fixar as pilhas com a faixa de retenção. Ligar os cabos aos terminais correspondentes. Fixar os cabos com braçadeiras utilizando fixadores.

    Como instalar o Hub Hybrid (4G) (without casing)

    Como instalar o Superior MultiTransmitter Fibra (without casing)

    Como instalar o Superior LineSupply Fibra

  7. Ligar a placa de tamper ao conetor adequado de um dos dispositivos.

  8. Colocar a tampa na caixa e fixá-la com os parafusos fornecidos.

  9. Verificar o estado da tampa na aplicação Ajax. Se a aplicação apresentar o estado Tampa frontal aberta, verifique o aperto da Case.

Manutenção

O dispositivo não requer manutenção.

Características técnicas

Especificações técnicas para o Case A (106)

Especificações técnicas para o Case B (175)

Especificações técnicas para o Case C (260)

Especificações técnicas para o Case D (430)

Conformidade com as normas

Garantia

A garantia dos produtos da sociedade de responsabilidade limitada “Ajax Systems Manufacturing” é válida durante 2 anos após a compra.

Se o dispositivo não funcionar corretamente, contacte primeiro o Apoio Técnico Ajax. Na maioria dos casos, os problemas técnicos podem ser resolvidos remotamente.

Obrigações de garantia
