Durante a substituição da bateria e a utilização do hub, siga as regras gerais de segurança elétrica para a utilização de aparelhos elétricos, bem como os requisitos das leis e regulamentos de segurança elétrica.
É estritamente proibido desmontar o aparelho ligado à alimentação elétrica!
Para substituir a bateria:
1. Desaperte os parafusos de fixação do painel de instalação SmartBracket.
2. Retire o hub do painel de instalação.
3. Desligue os cabos de alimentação e Ethernet, retire o cartão SIM premindo-o e, em seguida, desligue o hub premindo o botão de alimentação durante 3 segundos.
Depois de desligar o hub, certifique-se de que aguarda 5 minutos para descarregar completamente os condensadores!

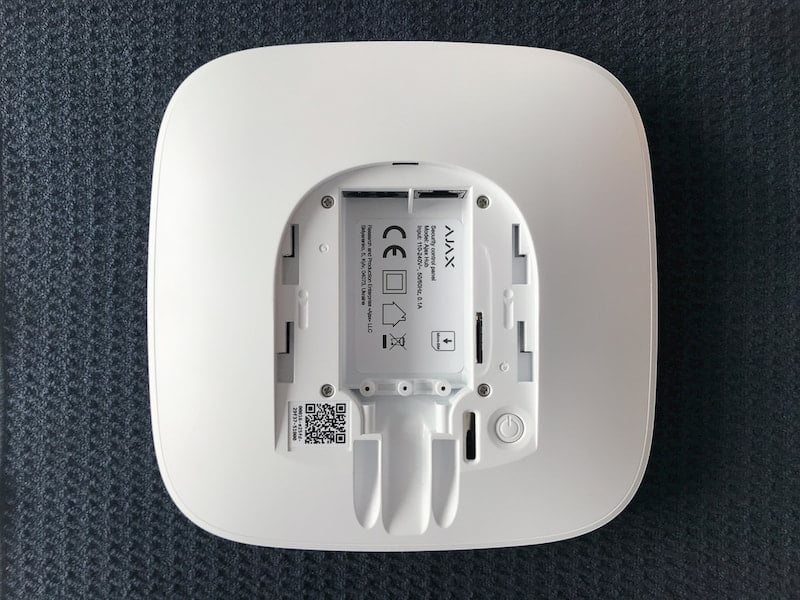

4. Vire o hub e coloque-o sobre uma toalha dobrada, com o logótipo Ajax para baixo, para não riscar a carcaça durante a desmontagem. Retire 4 parafusos com uma chave de fendas em cruz (PH1).

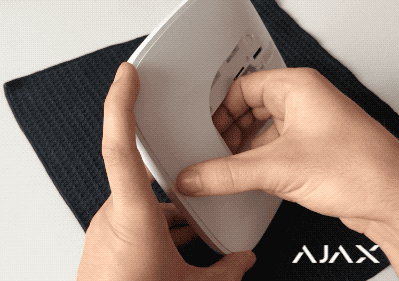

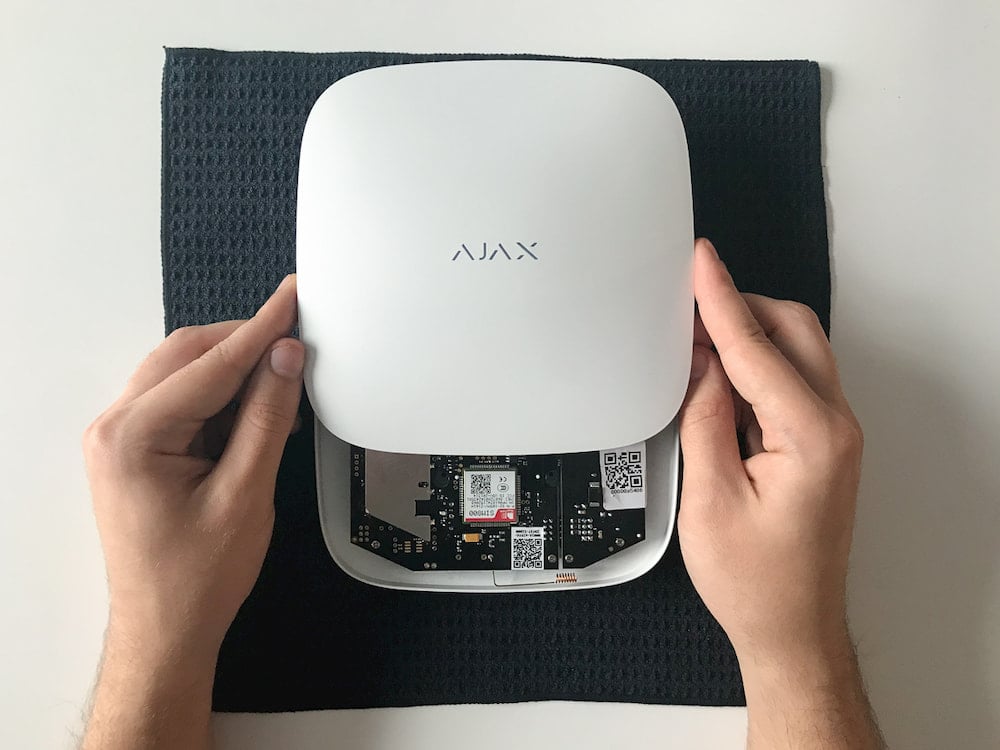

5. Retire a tampa do hub, segurando os conectores de alimentação e Ethernet com os dedos. Coloque de lado a tampa com o logótipo Ajax.

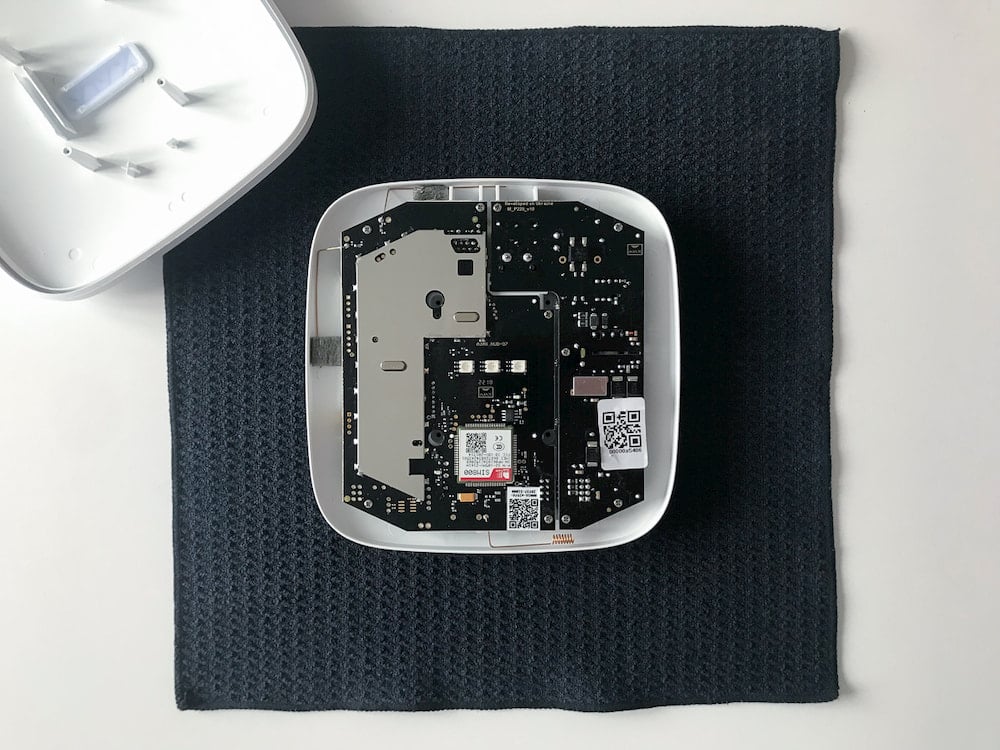

6. Desaparafuse os parafusos que fixam as placas do hub (11 peças nos modelos mais antigos, 10 peças nos novos).

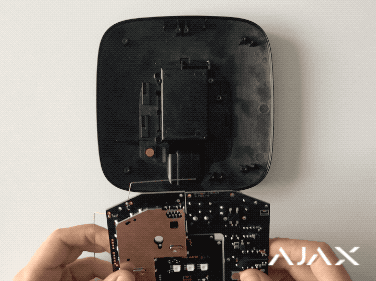

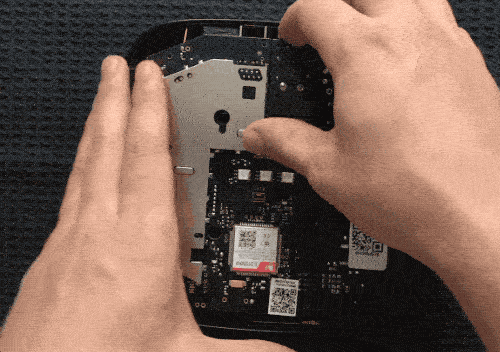

7. Retire as placas da carcaça do hub, levantando-as uniformemente de ambos os lados. As placas estão interligadas e devem ser removidas em conjunto.

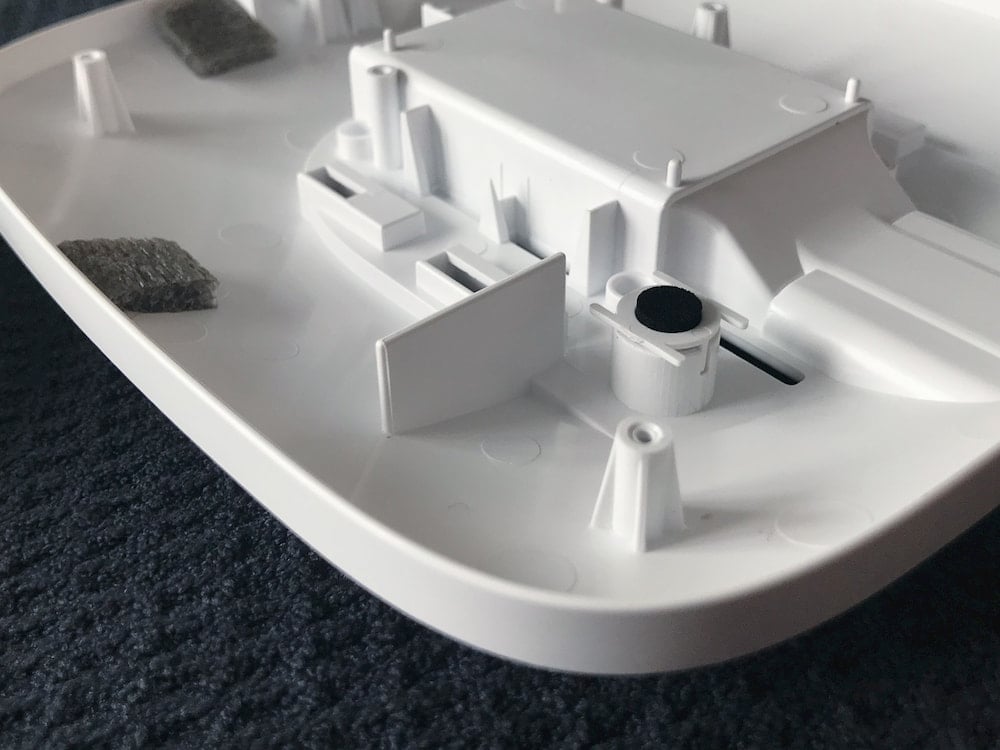

Se tiver removido o botão de alimentação de plástico durante a desmontagem do hub, instale-o juntamente com uma junta na carcaça do hub. A junta é colocada no centro do botão de plástico. Quando corretamente instalado, o botão encaixa completamente no seu lugar e os seus bordos encaixam nas ranhuras.

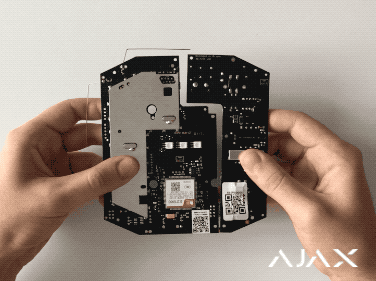

8. Solte as placas e coloque de lado a mais pequena.
Não distorça ou dobre as antenas durante a substituição da bateria. Isto pode resultar numa falha do hub.

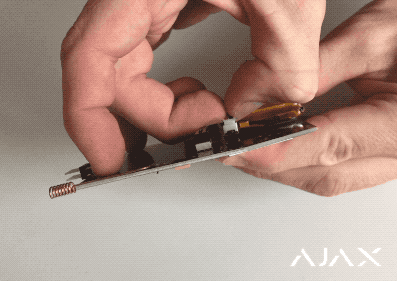

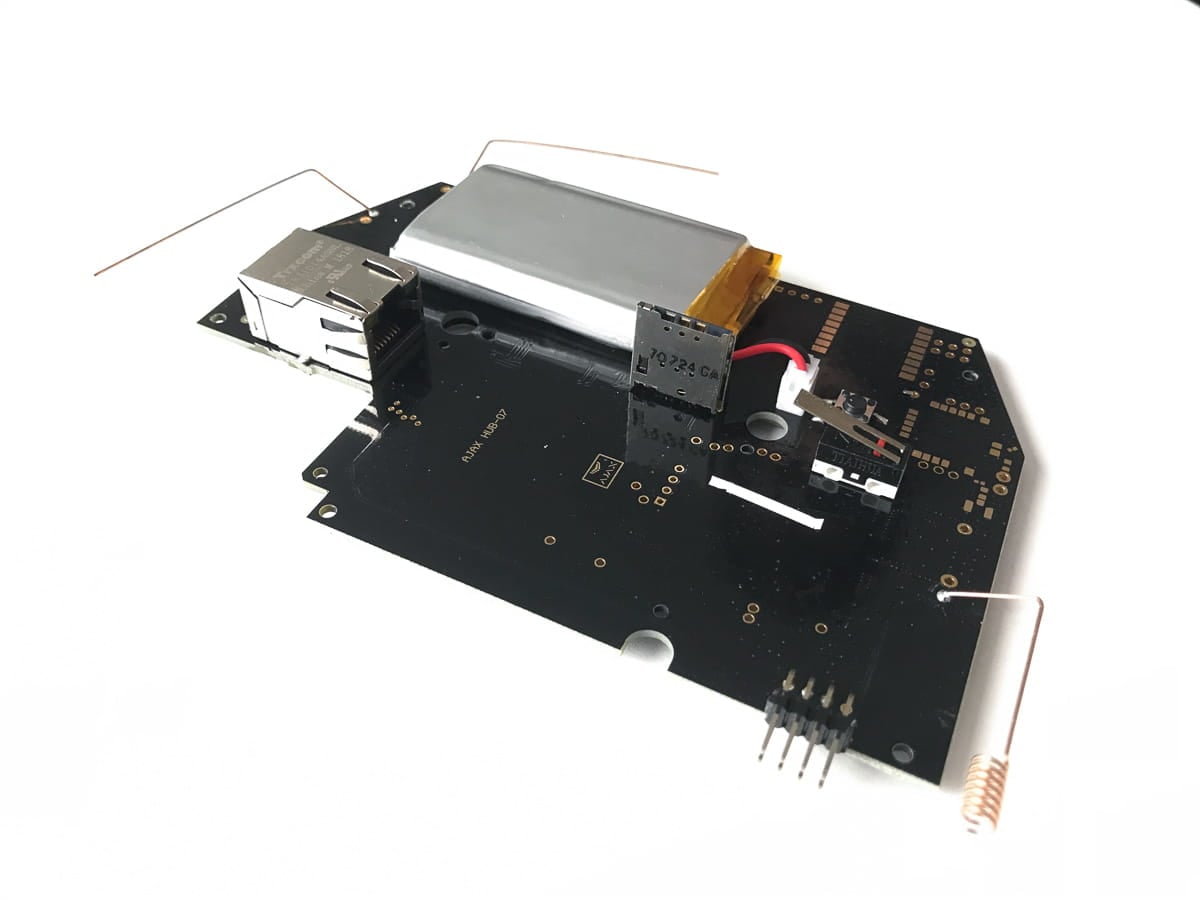

9. Vire a placa grande para a bateria e desligue o seu terminal da placa.
10. Separe a bateria da placa. A bateria pode ser fixada através de dois métodos: uma fita adesiva (autocolante) ou uma fita adesiva de dupla face.
Se a bateria do seu hub estiver fixada com fita adesiva (autocolante), puxe-a para cima fazendo um ligeiro esforço.

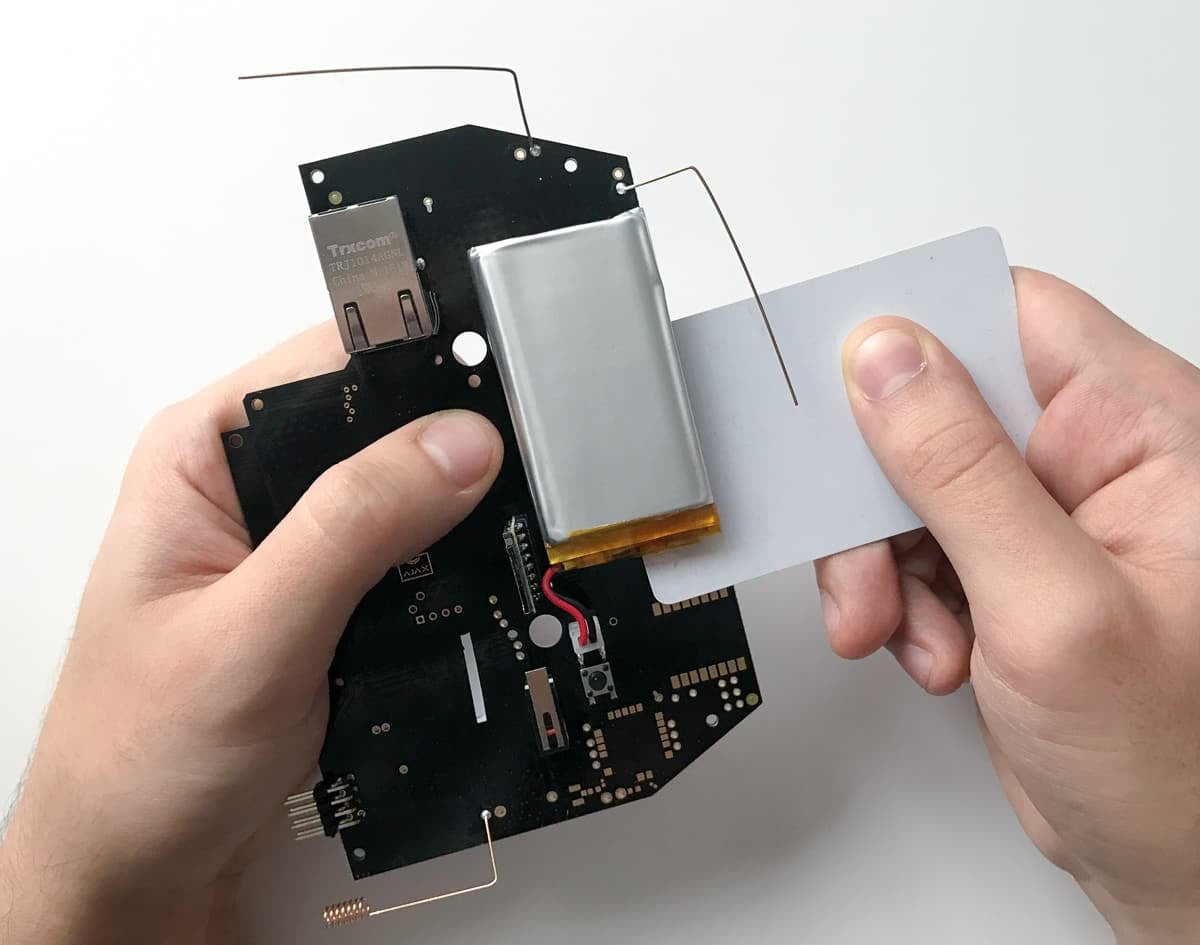

Se a bateria estiver fixada com duas tiras de fita adesiva, utilize um cartão de plástico:
Empurre através da primeira tira da fita adesiva sem aplicar um esforço excessivo.
Coloque uma folha de papel entre a fita adesiva e a bateria para evitar que a bateria fique colada à placa.
Repita este procedimento com a segunda tira de fita adesiva.
Remova cuidadosamente os resíduos da fita adesiva da placa.
Não utilize objetos afiados para remover a bateria em nenhuma circunstância. Isto pode comprometer a sua integridade e provocar um incêndio.
11. Ligue o terminal da nova bateria à placa do hub. Os tipos de baterias recarregáveis compatíveis são apresentados na tabela.
Modelo de Hub | Tipo de bateria |
O hub fabricado após 26 de agosto de 2022 tem uma bateria de 3 pinos. Se o hub tiver sido fabricado anteriormente, a bateria pode ser de 2 ou 3 pinos. Para saber o tipo de bateria, contacte o Apoio Técnico Ajax ou verifique-a manualmente. | |
Bateria de 3 Ah, 3 pinos para Hub/Hub 2 Plus/Hub 2 (4G) | |
O hub fabricado após 7 de outubro de 2022 tem uma bateria de 3 pinos. Se o hub tiver sido fabricado anteriormente, a bateria pode ser de 2 ou 3 pinos. Para saber o tipo de bateria, contacte o Apoio Técnico Ajax ou verifique-a manualmente. | |
Bateria de 3 Ah, 3 pinos para Hub/Hub 2 Plus/Hub 2 (4G) | |
Bateria de 2 Ah, 2 pinos para Hub/Hub 2/ReX/ReX 2 | |
Bateria de 3 Ah, 3 pinos para Hub/Hub 2 Plus/Hub 2 (4G) |
12. Fixe a nova bateria no mesmo local na placa do hub utilizando a fita adesiva 3M incluída com um suporte adesivo, sem danificar a ranhura do cartão SIM. Se for instalada incorretamente, retire a bateria da placa e volte a instalá-la. Coloque os cabos da bateria como indicado na figura. Caso contrário, os cabos podem ficar entalados.

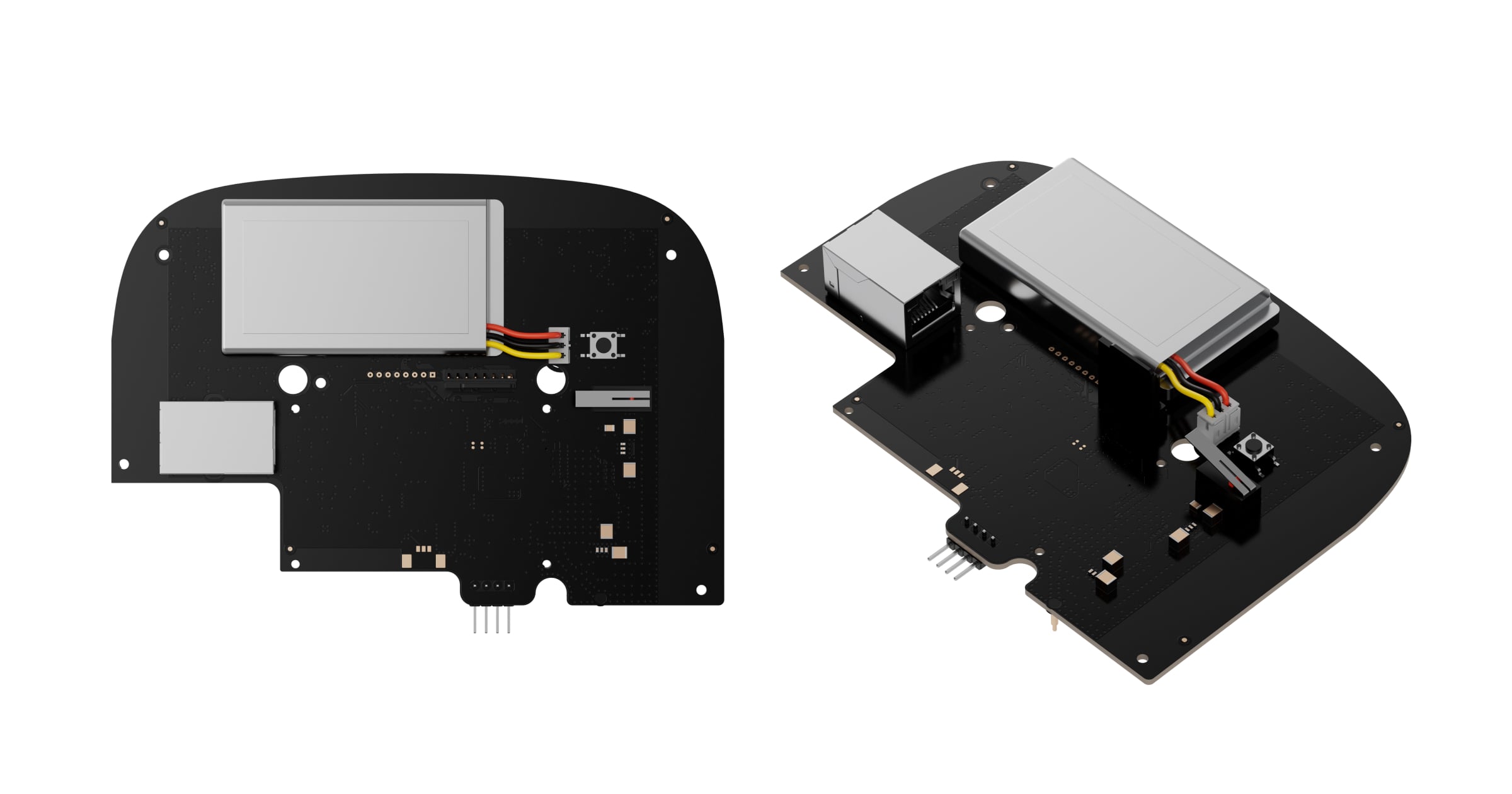

Bateria de 3 pinos na placa de hub

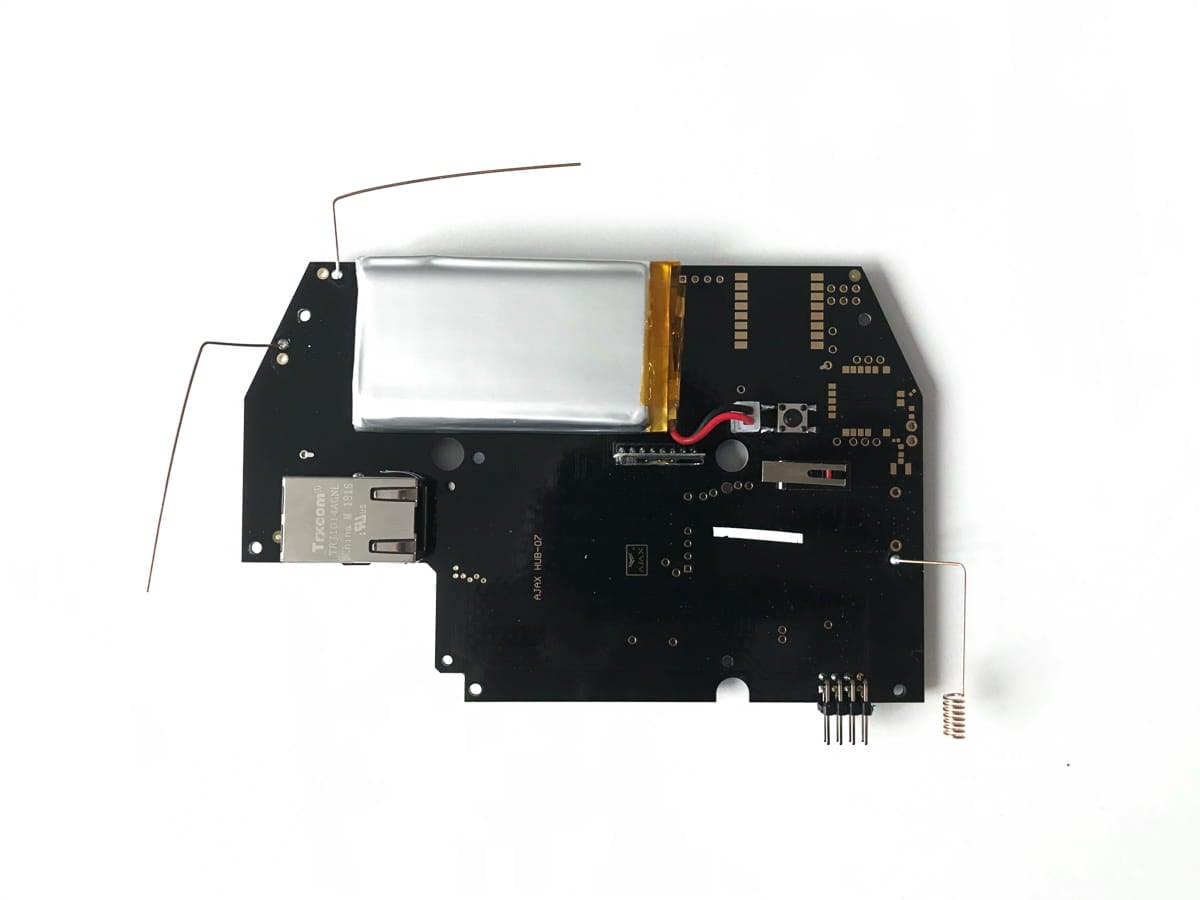

Bateria de 2 pinos na placa de hub
As baterias antigas devem ser recicladas de acordo com as regras de eliminação de baterias de iões de lítio no seu país!
13. Ligue as placas entre si utilizando o conector.
14. Com cuidado (para não dobrar as antenas), instale as placas no compartimento do hub, alinhando os conectores Ethernet, SIM e de alimentação na placa com as aberturas correspondentes na carcaça.

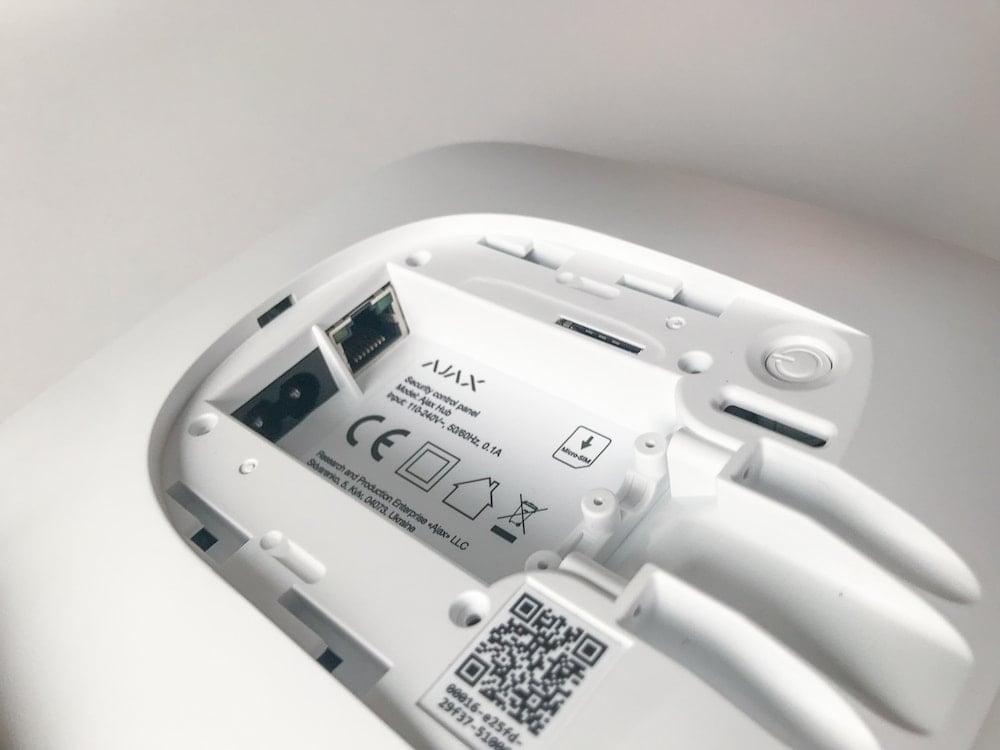

Certifique-se de que a bateria e os seus cabos não estão entalados. Quando instaladas corretamente, as placas estão apertadas em todos os suportes e não estão soltas. Enquanto segura as placas com a tampa traseira do hub, vire o hub. A ranhura do cartão SIM, a alimentação e os conectores Ethernet devem entrar totalmente nos assentos e o botão de alimentação não deve afundar. Caso contrário, retire as placas e volte a instalá-las na tampa traseira.
15. Fixe a placa no interior da carcaça com parafusos.

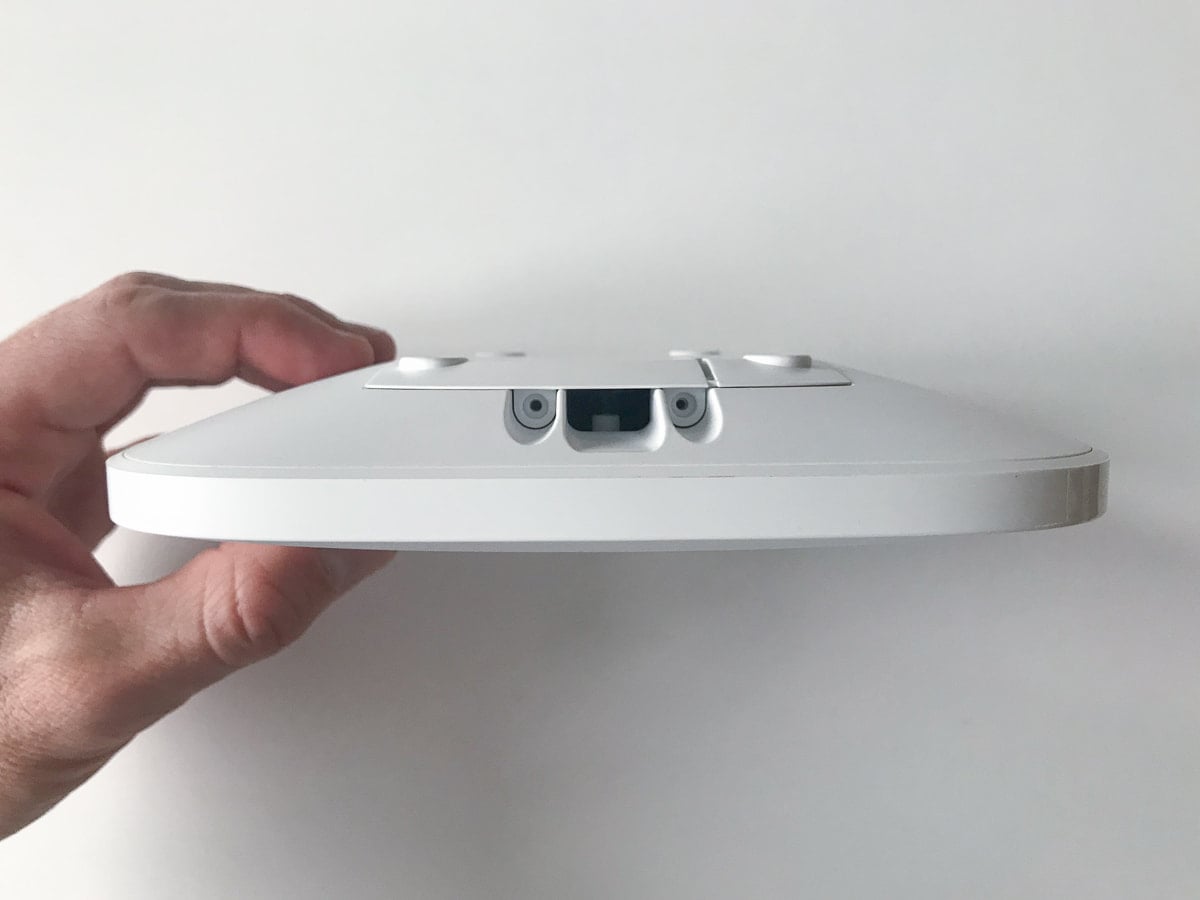

16. Coloque a tampa no hub como indicado na figura, vire-o segurando o hub de ambos os lados e fixe a tampa com parafusos.

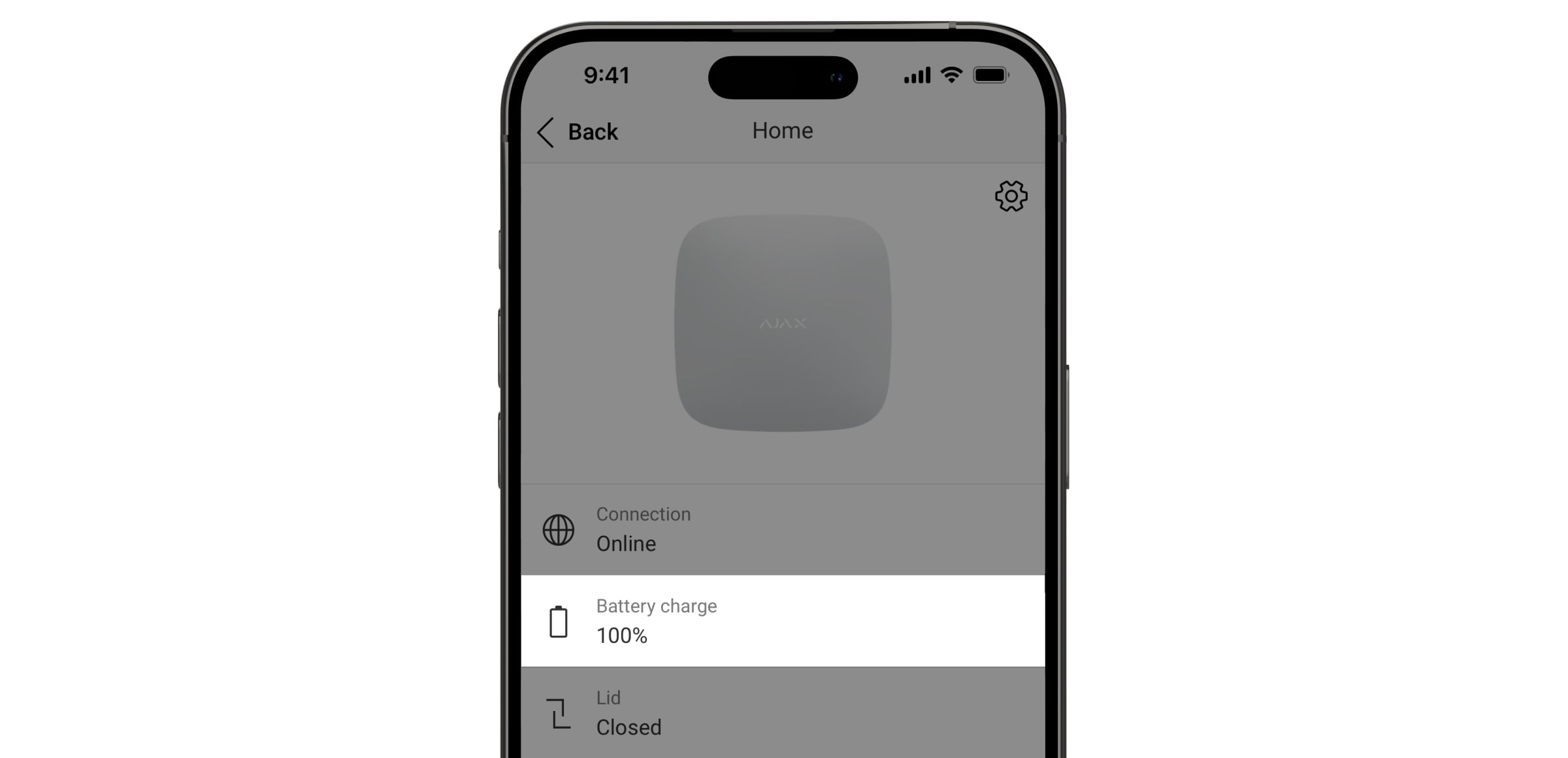

Depois de substituir a bateria, é necessário verificar o funcionamento do hub. Ligue a fonte de alimentação do hub e verifique a alteração do estado de carga da bateria após 10 minutos utilizando a app móvel.
Em caso de avaria, recomenda-se que contacte o Apoio Ajax Systems ou o local de compra.
CUIDADO!
Risco de explosão se a bateria for substituída por uma de tipo incorreto. As baterias não devem ser eliminadas como resíduos domésticos indiferenciados. Por favor, utilize o sistema de recolha pública para devolver, reciclar ou tratar em conformidade com os regulamentos locais.
