Системы безопасности Ajax обеспечивают безопасность более 100 000 человек, увеличивая шансы сохранить деньги, имущество, здоровье и даже жизнь. Нам удалось создать комплексное решение для обеспечения безопасности внутри помещений, и сегодня Ajax – самая титулованная охранная система в Европе. Теперь мы готовы выйти за пределы помещений и обеспечить придомовые территории защитой не менее высокого качества.
Новую линейку устройств уличной охраны Ajax открывает MotionProtect Outdoor — датчик движения с двухэтапным алгоритмом защиты от ложных сработок, иммунитетом к животным и продвинутой системой антимаскинга. Максимально надежное решение для профессионального мониторинга территорий.
Правильный фокус
Рынок безопасности Западной Европы существенно отличается от восточноевропейского: значительная часть населения проживает в частных домах и таунхаусах. Обычно там начинают выстраивать систему безопасности с придомовой территории, чтобы отпугнуть злоумышленников сиренами еще по дороге к дому, уберечь размещенное на участке имущество, дать жильцам несколько ценных минут в случае ночного вторжения. Отсутствие в модельном ряду Ajax устройств уличной охраны было серьезным препятствием для полномасштабной экспансии в этом регионе.
Мы быстро отреагировали, выпустив модуль интеграции Transmitter. Он сделал возможным подключение к Ajax по радиопротоколу Jeweller проводных датчиков сторонних производителей, в том числе уличных. Модуль, хотя и временно, но решил проблему, а его продажи подтвердили востребованность функции уличной охраны в системах безопасности Ajax.
Однако старту процесса разработки предшествовал еще один этап. Мы обратились к профессионалам охранного рынка и выяснили, каким они видят идеальный уличный датчик движения. Приоритетом у всех без исключения была точность работы. Даже лучшие устройства класса грешили ложными сработками, которые оборачивались напрасными выездами полиции и групп быстрого реагирования, а также потраченными нервами жильцов. Проблема настолько серьезна, что некоторые охранные компании вообще отказываются подключать к пультам уличные датчики, если параллельно не используется система видеонаблюдения, - для определения причины тревоги.
Мы восприняли ситуацию как вызов и сформировали список требований к MotionProtect Outdoor:
- Абсолютно точная система обнаружения движения. Работая даже в самых сложных условиях, наш датчик должен реагировать только на реальные угрозы — ложные сработки исключены.
- Защита высочайшего уровня от маскирования и вандализма. Что бы ни случилось с датчиком — маскирование, вскрытие, кража — пользователь и охранная компания должны быть в курсе.
- Сохранение ключевых возможностей Ajax: огромная дальность связи, годы работы от комплектных батарей, передача тревог за 0,15 секунды.
Без ложных тревог
Мы сделали прототипы уличных датчиков с различными типами линз Френеля и системами обнаружения движения с одним и двумя инфракрасными сенсорами, а также вспомогательным микроволновым сенсором. Оснастили устройства видеокамерами и разместили их в разных климатических условиях в характерных местах: жилом секторе города, промзоне, на загородном участке.
Благодаря датчикам серии MotionProtect мы знали характерные для помещений помехи и успешно их отфильтровывали цифровым алгоритмом SmartDetect (солнечные блики, потоки горячего воздуха, домашние животные). Но на улице потенциальных причин ложных сработок гораздо больше. Разогретые солнцем листья деревьев, растения, птицы, пролетающие в поле зрения датчика, насекомые, садящиеся на линзы, животные, прогуливающиеся по участку, жаркие солнечные лучи, непредсказуемые порывы ветра — это далеко не полный перечень событий, способных сбить с толку обычный уличный датчик движения. Мы собрали огромный массив данных, тщательный анализ которых позволил определить специфику сигнала для всех типичных для улицы событий.
Испытания прототипов дали однозначный ответ на вопрос, какую систему обнаружения движения стоит использовать в MotionProtect Outdoor. Несмотря на популярность уличных датчиков с инфракрасным и микроволновым сенсорами, нам это решение не подошло. Микроволновый сенсор эффективно страхует от ложных тревог на расстоянии до 8 метров. Это предельное расстояние, на котором отраженный от человека в движении сигнал достаточно характерен, чтобы отличить его от сигналов естественных помех. К тому же дальность обнаружения движения могла регулироваться только изменением высоты установки или наклоном устройства, что снижает качество работы или вовсе исключает функцию игнорирования животных датчиком.
Наиболее эффективной для MotionProtect Outdoor оказалась система из двух инфракрасных сенсоров.

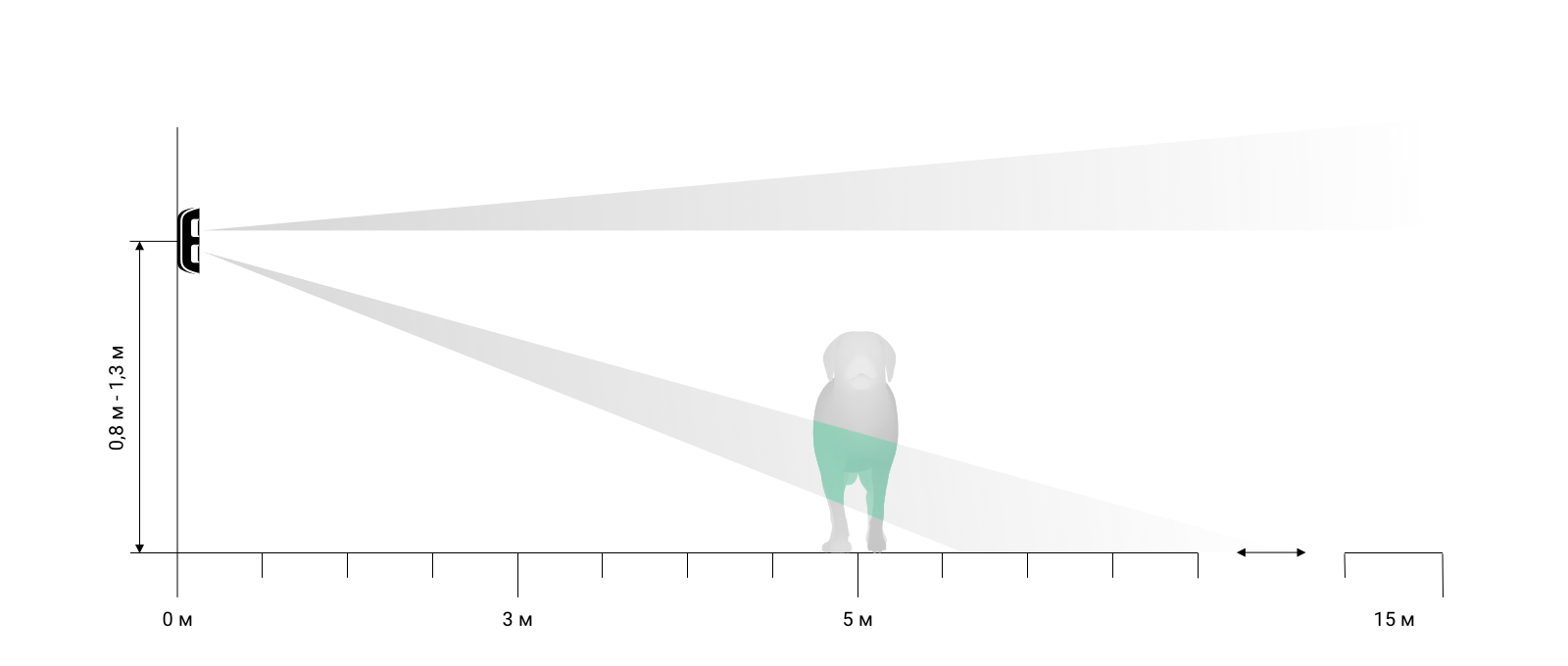

Благодаря линзам различной направленности датчик получает достаточно информации о происходящем в секторе обзора, чтобы при анализе отсеять 100 % ложных тревог и не реагировать даже на крупных животных — до 80 см высотой. А изменяемый угол обзора нижней линзы позволил с точностью до метра задавать дальность обнаружения движения в диапазоне 3—15 метров.
Большинство датчиков движения с инфракрасными сенсорами подсчитывают импульсы — это простой метод: десять импульсов дают тревогу. Однако метод ненадежен, поскольку при определенных условиях разные по своей природе события могут вызывать практически одинаковые сигналы.
Мы использовали более сложную систему анализа сигналов.

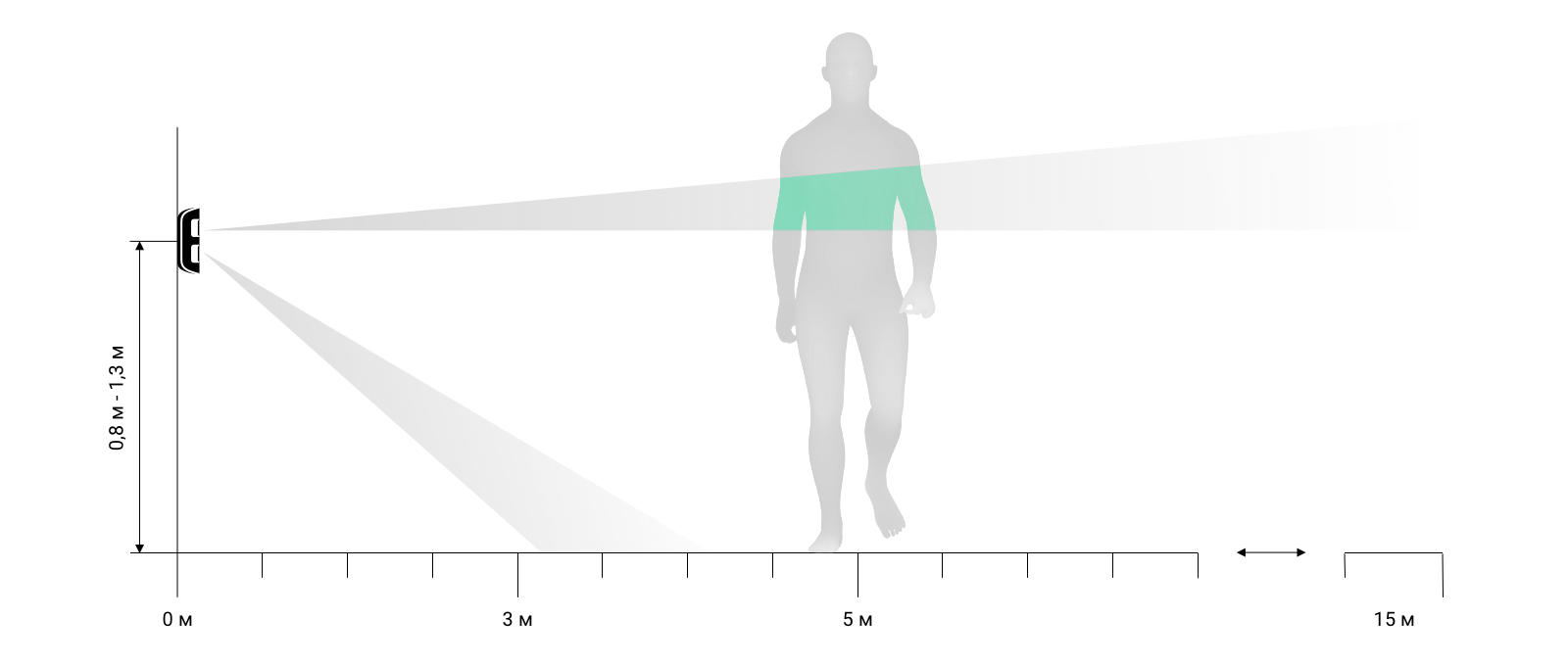

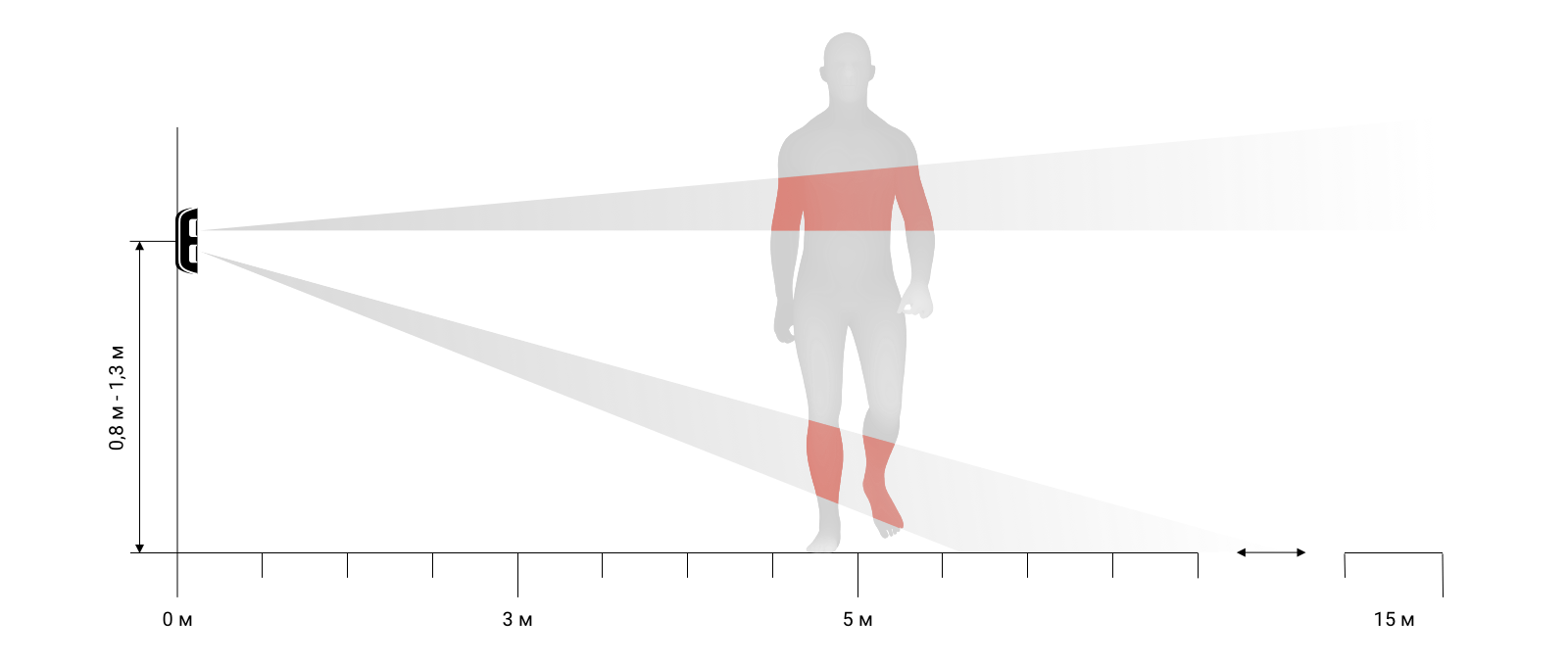

1. MotionProtect Outdoor поднимает тревогу, только если оба сенсора реагируют на движение, — это первый уровень защиты от ложных тревог.
2. Сигналы двух сенсоров анализируются модифицированным, с учетом специфики уличных помех, алгоритмом SmartDetect, а затем сравниваются их формы. На этом этапе MotionProtect Outdoor определяет человека в ста случаях из ста, вероятность ложной сработки низкая. Это второй уровень защиты, и на нем можно было бы остановиться, но нам была нужна абсолютная надежность.
3. Третьим барьером стал спектральный анализ. Алгоритм сравнения частотных составляющих сигналов двух сенсоров уникален для охранных устройств — это ноу-хау Ajax Systems, гарантирующее 100 % точность MotionProtect Outdoor. Процесс нецелесообразно запускать при каждой фиксации движения, поскольку сложные вычисления сократили бы время работы датчика от батарей до 2 лет. Поэтому мы подключаем его только в случаях, когда при анализе сходства сигналов нет полной уверенности относительно причины сработки.
Двухэтапный алгоритм, определяющий человека с первого шага, не имеет аналогов, не дает ложных сработок и делает возможной работу уличного датчика до 5 лет от двух комплектных батарей, получил имя LISA: Live Intelligent Spectrum Analysis.
Защита от саботажа
Решив вопрос с точностью работы системы обнаружения движения, мы сконцентрировались на корпусе MotionProtect Outdoor. Установка на улице существенно повышает вероятность саботажа: устройство не на охране могут завесить тканью, заклеить или закрасить линзы. А еще — попробовать сорвать с крепления, вскрыть и повредить электронику, просто разбить чем-то тяжелым. Надежный датчик должен либо справиться с угрозой, либо сообщить пользователям и охранной компании о проблеме.

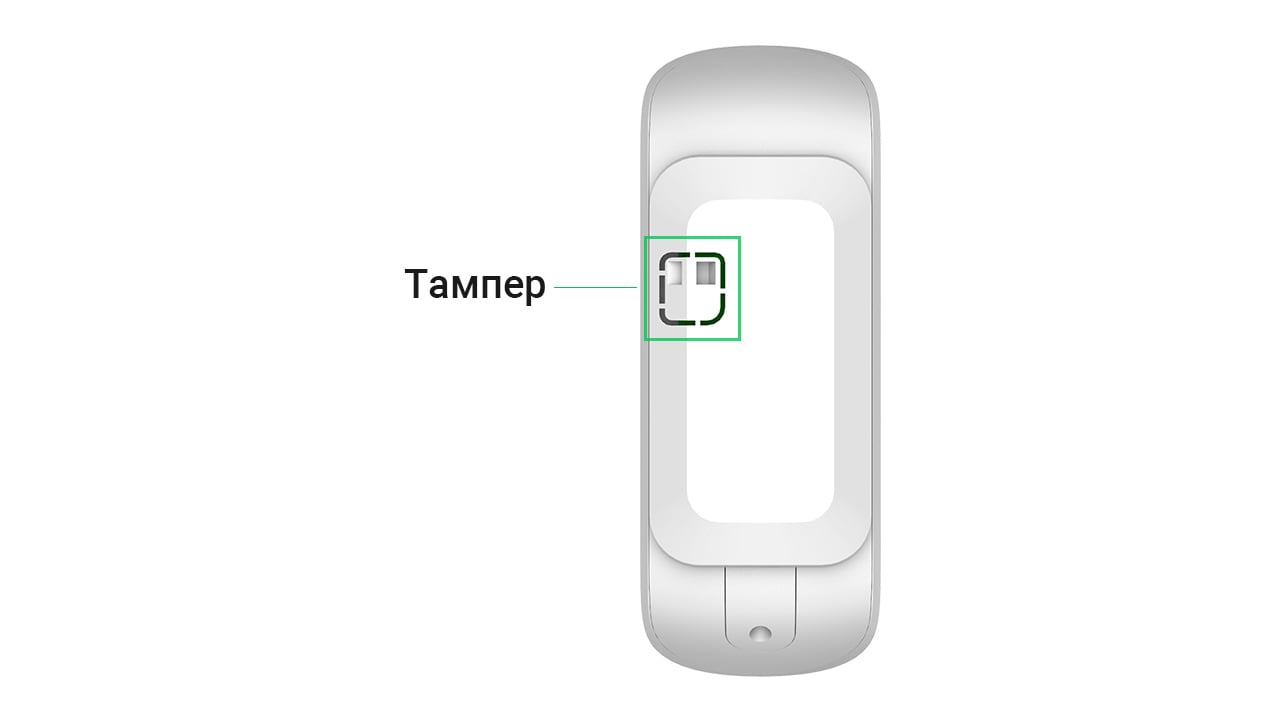

Корпус MotionProtect Outdoor сделан из прочного пластика и оснащен тампером, который определяет вскрытие или попытку отрыва от крепежной панели SmartBracket.

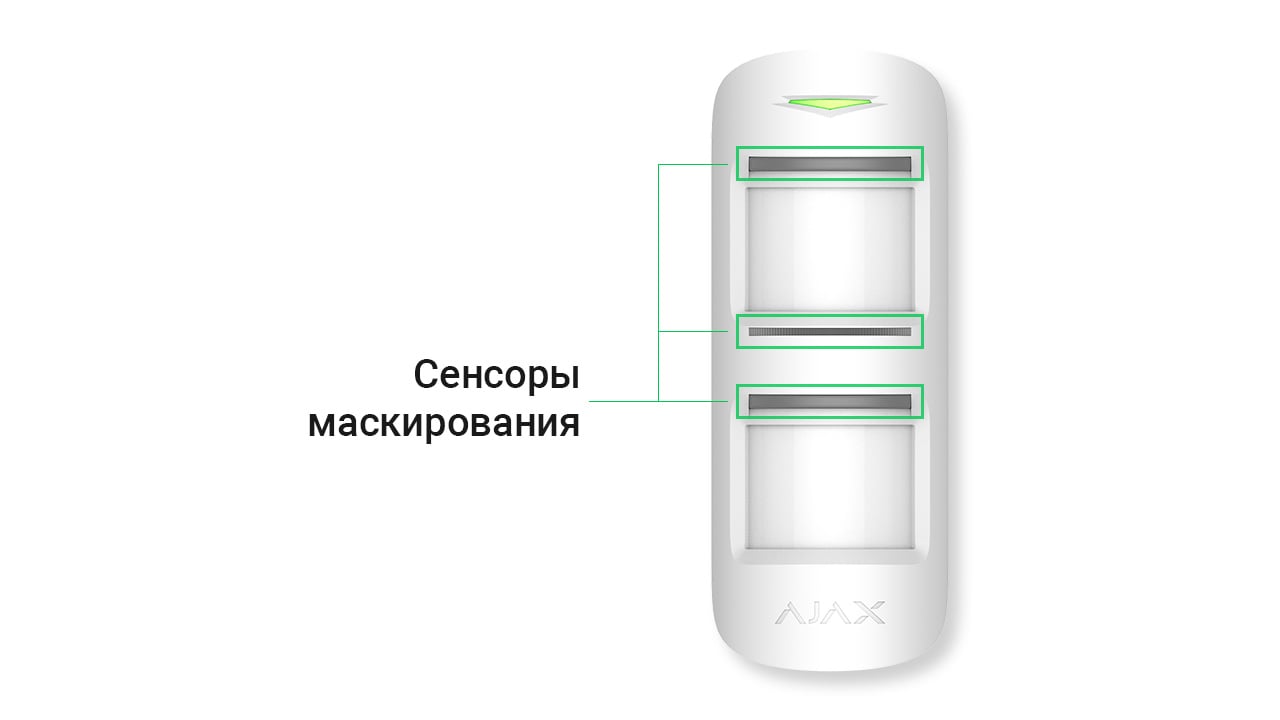

Система защиты от маскирования — попытки перекрыть обзор датчика — включает три специальных сенсора и алгоритм, анализирующий их сигналы. За секунды она зафиксирует и поднимет тревогу во всех типичных случаях маскирования:
- размещение объекта, закрывающего обе линзы, на расстоянии 20 см и ближе;
- препятствие, мешающее обзору одной из линз, на расстоянии до 10 см;
- наклеивание чего-либо на одну или обе линзы или их закрашивание;
А чтобы обеспечить максимальную надежность, мы разработали специальный козырек Hood для MotionProtect Outdoor, который защищает сенсоры маскирования датчика от дождя и снега.
Система антимаскирования MotionProtect Outdoor соответствует Grade 3 охранного стандарта EN 50131: «готова противостоять злоумышленникам, обладающим профессиональными навыками и знаниями».
Кроме того, MotionProtect Outdoor защищен от дождя и пыли (уровень IP54), может работать в условиях влажности до 100 % при температурах от -25° до +60 °C. Поскольку во время сильных морозов существенно снижается емкость литиевых батарей и, следовательно, автономность датчика, мы предусмотрели возможность внешнего питания от 5 до 28 В.
Характеристики беспроводной связи у MotionProtect Outdoor тоже на достойном уровне: радиопротокол Jeweller позволяет хабу поддерживать двустороннюю связь с датчиком на расстоянии до 1700 метров, тревоги передаются за 0,15 секунды.
Узнайте больше об устройстве:
Уличные датчики движения MotionProtect Outdoor успешно прошли тестирование в различных климатических условиях, обеспечивая безопасность объектов в Украине, Малайзии, Финляндии, Голландии, Дании, Италии, Испании, Греции и на Балканах.
Уже сегодня датчики MotionProtect Outdoor можно заказать у партнеров Ajax Systems.
