ReX — ретранслятор сигнала хаба, открывающий для Ajax защиту больших объектов

ReX — ретранслятор сигнала хаба, открывающий для Ajax защиту больших объектов

В 2018-м мы приняли решение расширить область применения системы безопасности Ajax защитой больших и сложных объектов. С помощью обновлений OS Malevich добавили группы охраны, гибкое управление пользовательскими правами и персональные пароли клавиатур — важную функциональность для корпоративного сегмента и больших домовладений. Затем выпустили продвинутый Hub Plus — с 4 каналами связи, поддержкой 150 устройств и 99 пользователей, готовый обеспечить безопасность самых сложных объектов.

Сегодня мы представляем ReX — интеллектуальный ретранслятор сигнала хаба. ReX увеличит максимальную дальность подключения в два раза, с ним Ajax может обеспечить безопасность многоэтажного офиса, отдельно стоящих строений или промышленного производства.

ReX

Два поколения, один релиз

ReX — настоящий долгострой Ajax Systems, разработка устройства началась еще в 2016 году. Ретранслятор сигнала не был критично необходим системе безопасности Ajax, ведь наш радиопротокол Jeweller обеспечивал двухстороннюю связь хаба с датчиками на расстоянии до 2000 метров, чего с лихвой хватало для защиты небольших частных и коммерческих объектов. Но нам хотелось большего.

Rex

3 месяца ушло на разработку первых прототипов устройства, передающего сигналы хаба датчикам и наоборот — никаких вспомогательных функций у первого ReX не было, только увеличение дальности связи. Ретранслятор справлялся с поставленной задачей, но с одним существенным нюансом: не работала обратная связь брелоков SpaceControl.

Мы разрабатывали Jeweller как оптимальную технологию связи системы безопасности: надежную, защищенную и эффективную. Устройства связываются с хабом только в выделенный им короткий промежуток времени, а между сеансами не расходуют энергию на связь — это принцип TDMA. Jeweller позволил датчикам работать 5-7 лет от комплектных батарей, исключил подлог устройства, он передает тревоги менее чем за 0,15 секунд (им выделены приоритетные временные слоты). Но логика протокола связи не предполагает появления посредника между хабом и устройством, провоцирующего незначительное увеличение времени передачи сигналов.

Re

Подключаясь через ReX, SpaceControl не могли сообщить пользователю об успешном снятии и постановке системы под охрану, включении ночного режима и включении тревоги по нажатию тревожной кнопки. И что еще более критично — предупредить о проблеме. Увеличить время пребывания «в эфире» мы не могли — пришлось бы пожертвовать автономностью и отказаться от совместимости уже выпущенных брелоков с ретранслятором. Стало очевидно, что для правильной реализации ReX потребуется серьезная переработка системы. И мы заморозили проект, направив ресурс на более приоритетные устройства: охранные и пожарные датчики, сирену, силовое реле.

К 2018 году Ajax продавалась уже в 67 странах мира. Специфика новых рынков определила вектор развития продукта — система безопасности должна была обеспечивать уличную безопасность и защиту больших, комплексных объектов: особняков, офисных центров, производств. Теперь нам действительно был нужен ретранслятор.

Нам потребовался еще год, чтобы ReX стал 23-им устройством модельного ряда Ajax. Примитивный транспортировщик радиосигналов стал вторым по важности устройством системы безопасности под управлением OS Malevich — разработанной Ajax Systems интеллектуальной операционной системы.

ReX

ReX регулярно синхронизируется с хабом и сам обеспечивает моментальную обратную связь подключенным устройствам. Построен на аппаратной платформе Hub и имеет значительный запас производительности для развития возможностей. Управляет вверенными ему устройствами и действует независимо — в случае, если хаб пропадает со связи. С ReX система безопасности становится еще более стойкой к угрозам.

Умный, как хаб

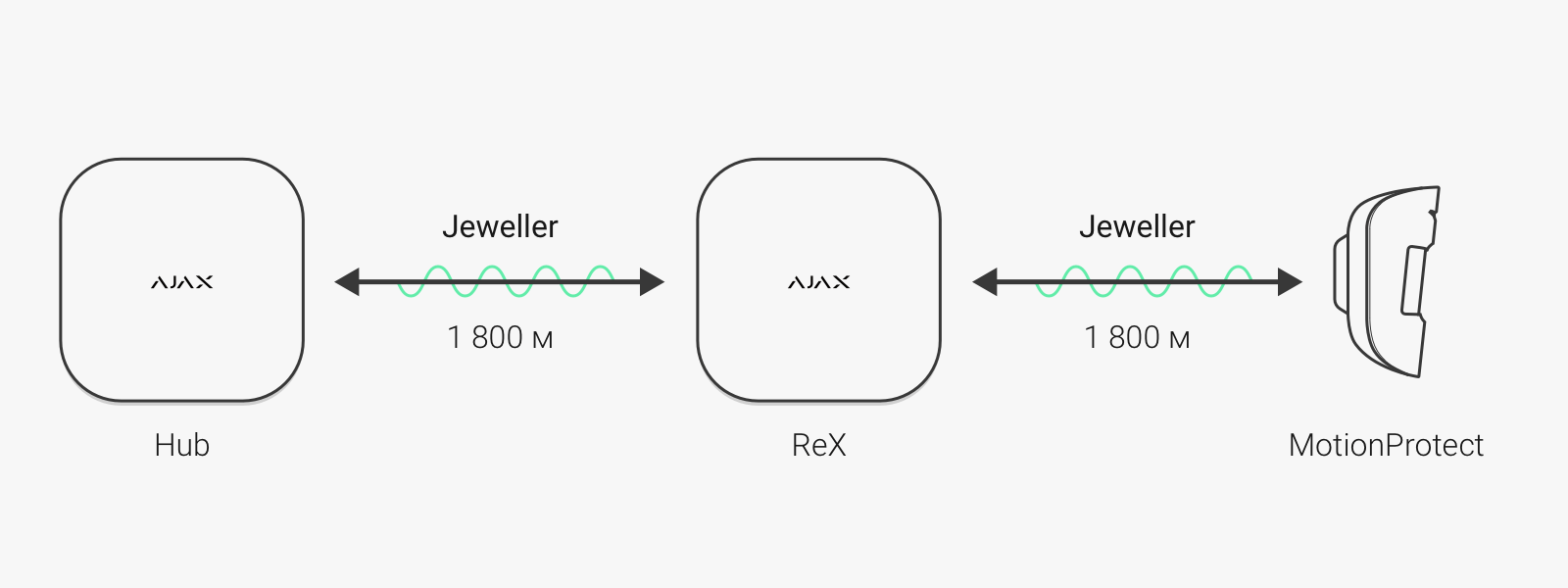

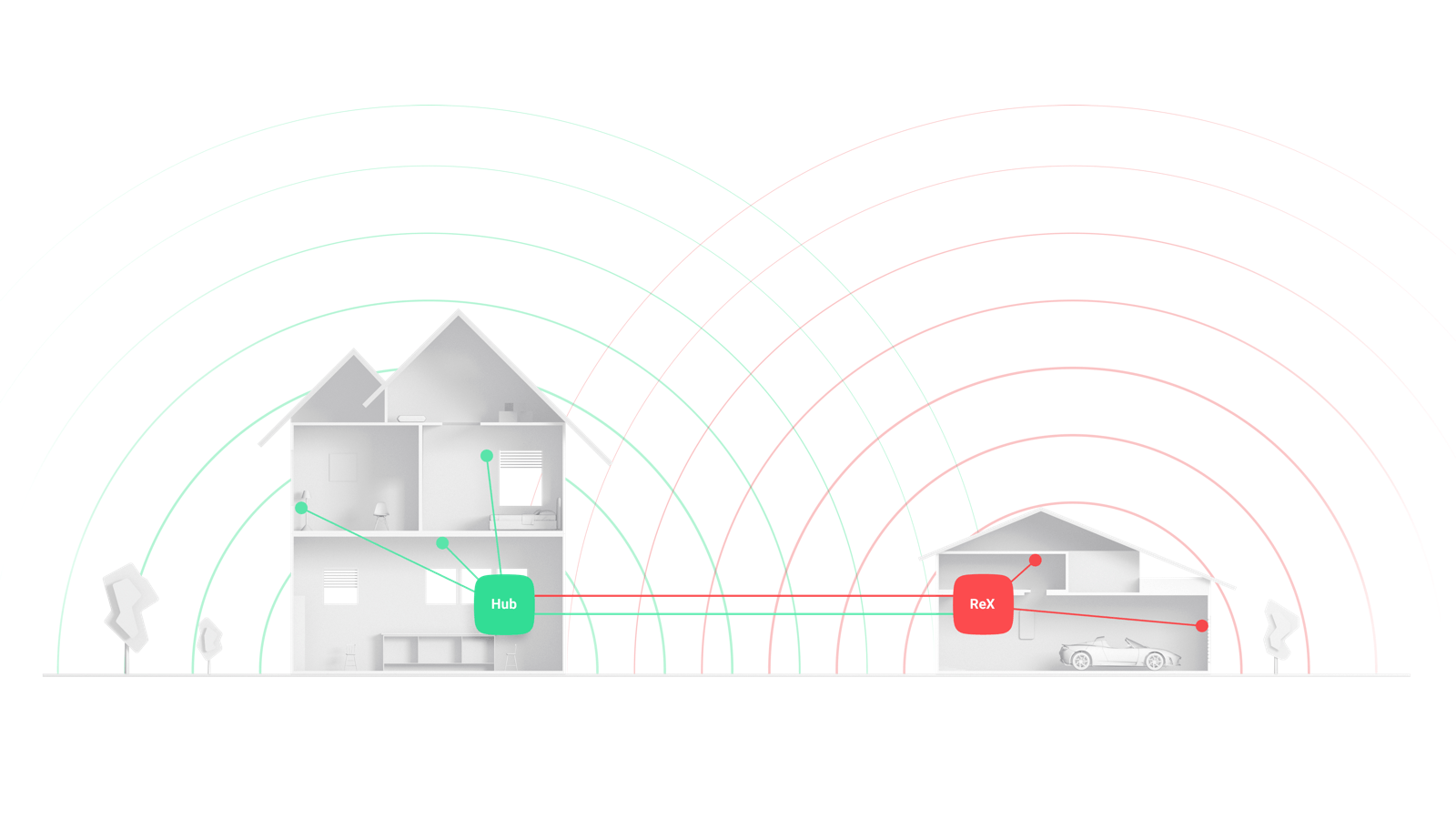

Не погружаясь в технические тонкости, несколько ReX могут увеличить покрытие радиосети системы безопасности до 45 км². При этом передача тревоги на хаб занимает меньше 0,3 секунд. Ретранслятор устанавливается на расстоянии до 1800 метров от хаба (ReX совместим со всеми хабами Ajax), обеспечивая стабильную двухстороннюю связь приписанных к его сети датчиков, сирен, устройств управления питанием электроприборов, клавиатур и брелоков.

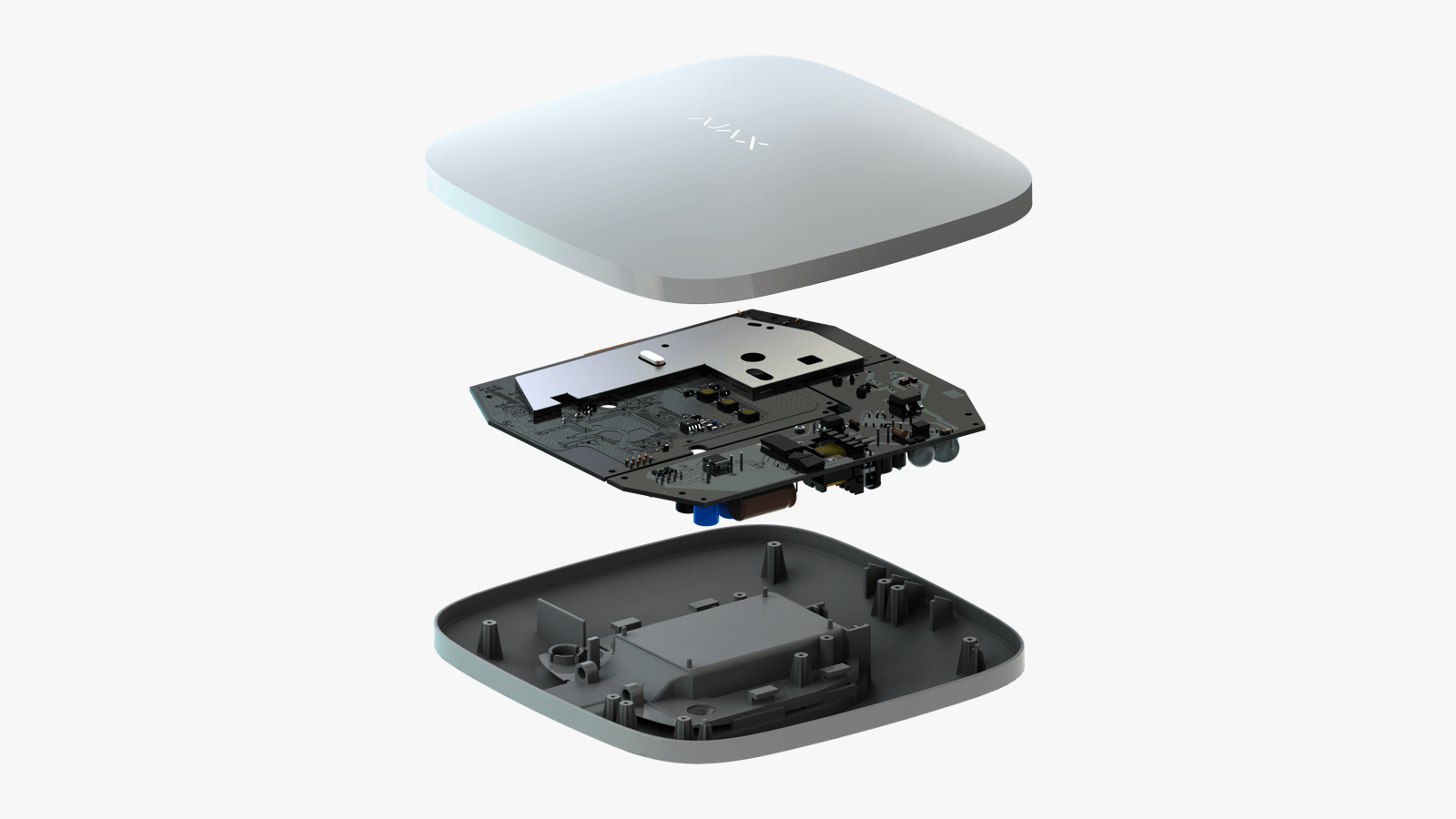

Дизайном и аппаратной частью ReX очень близок к Hub, разве что без модулей Ethernet и GSM — работающему внутри сети Ajax ретранслятору они не нужны. В штатном режиме устройство питается от электросети объекта, а при отключении электричества переходит на встроенный резервный аккумулятор. У ReX выдающаяся автономность — до 35 часов.

ReX

ReX работает под управлением операционной системы реального времени OS Malevich. Cистемы этого типа используются в баллистических ракетах, лифтах и автомобильных тормозах, так как они предельно устойчивы к сбоям. OS Malevich сочетает функциональность с защищенностью: противодействует глушению радиочастот, не подвержена вирусам, аутентифицирует устройства.

Для коммуникации с хабом ReX использует новый радиопротокол Cargo. Он работает поверх технологии связи Jeweller, обеспечивая пакетную передачу сжатой и зашифрованной информации о состоянии системы безопасности на частотах 868,0−868,6 (868,7−869,2 ) МГц в зависимости от региона продаж. Зная благодаря Cargo все то же, что знает хаб, ретранслятор не дожидаясь ответа централи принимает решения о снятии и постановке вверенных ему устройств под охрану, включении и отключении реле по сценарию, активации сирен при тревогах. В экстренных ситуациях, он управляет автономной подсистемой в составе Ajax.

Если по какой-то причине ReX потеряет связь с хабом, он возьмет на себя роль централи: в случае тревоги активирует сирены.

Еще одной заслугой Cargo стала возможность передавать файлы прошивок по радиосети Jeweller. ReX — первое устройство Ajax, обновляющее софт по воздуху без прямого подключения к интернету. Аналогично хабам, ретранслятор будет регулярно получать новые версии OS Malevich, оптимизирующие работу и расширяющие перечень возможностей устройства.

Технические характеристики

Совместимость

Все хабы Ajax на OS Malevich 2.7.1 и выше, все устройства Ajax, за исключением бриджей uartBridge и ocBridge Plus, а также датчика движения с фотоподтверждением тревог MotionCam

Количество подключаемых к ретранслятору устройств

До 99 при работе с Hub и Hub 2 / до 149 при работе с Hub Plus / до 199 при работе с Hub 2 Plus

Дальность радиосигнала

До 1800 м (при отсутствии преград)

Питание

110–240 В AC

Резервный аккумулятор

до 35 часов автономной работы

Диапазон рабочих температур

От -10°С to +40°С

Рабочая влажность

До 75%

Больше информации об устройстве в руководстве пользователя.
