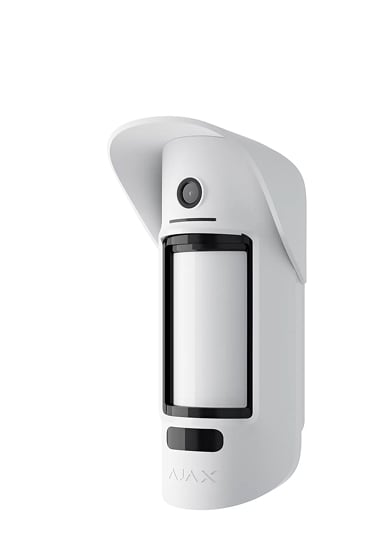

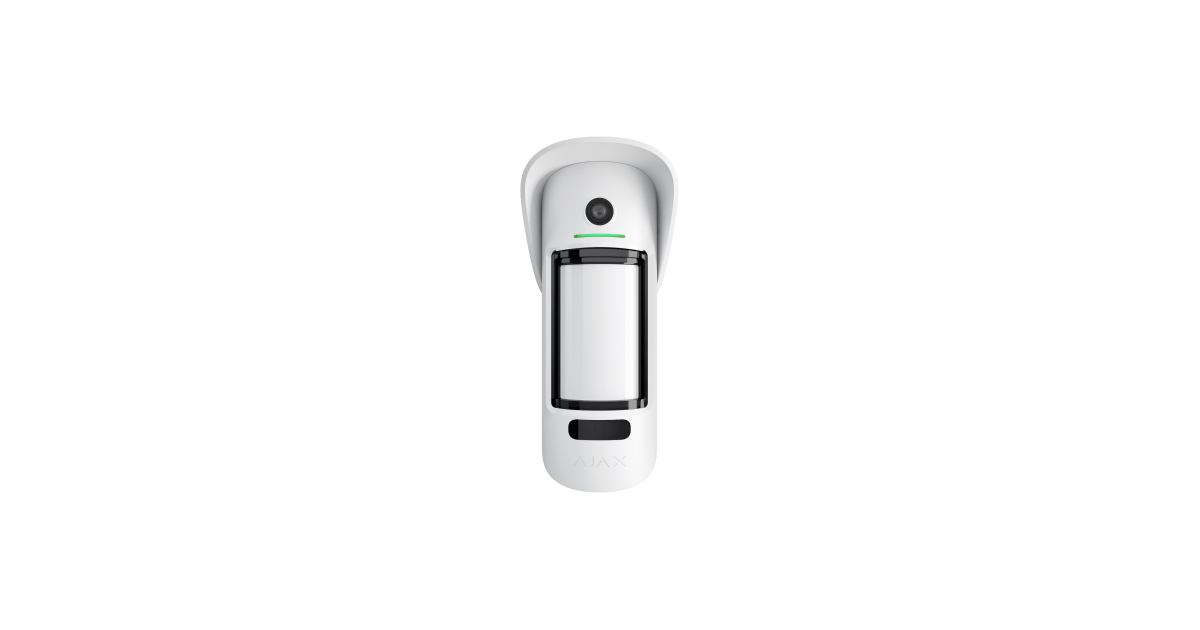

Беспроводной уличный датчик движения с фотокамерой для верификации тревог
Молниеносная реакция. Подтвержденные тревоги.

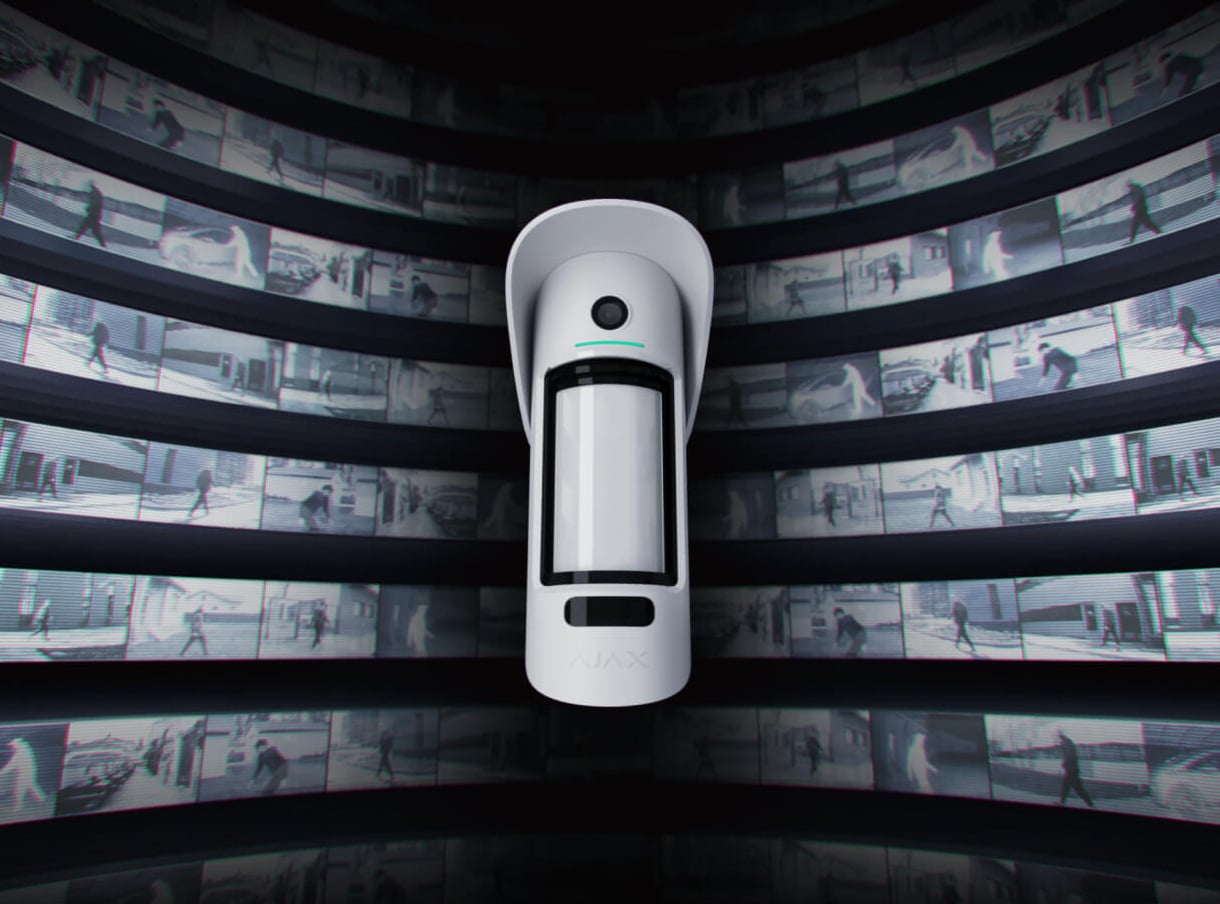

MotionCam Outdoor распознает вторжение на территорию с первых шагов и подтвердит его анимированной серией фотографий. Визуальная верификация поможет мгновенно оценить ситуацию, избавляя пользователей от лишнего беспокойства, а охранные компании — от напрасных выездов патрулей.


Для работы датчиков MotionCam Outdoor понадобится централь Hub 2 или Hub 2 Plus

Jeweller
Наблюдение за территорией и подтверждение тревог
MotionCam Outdoor PhOD
MotionCam Outdoor также доступен с поддержкой функции Фото по запросу — датчик делает фото как в случае тревоги, так и по запросу пользователя из приложения Ajax.
Не упустит ни одной детали

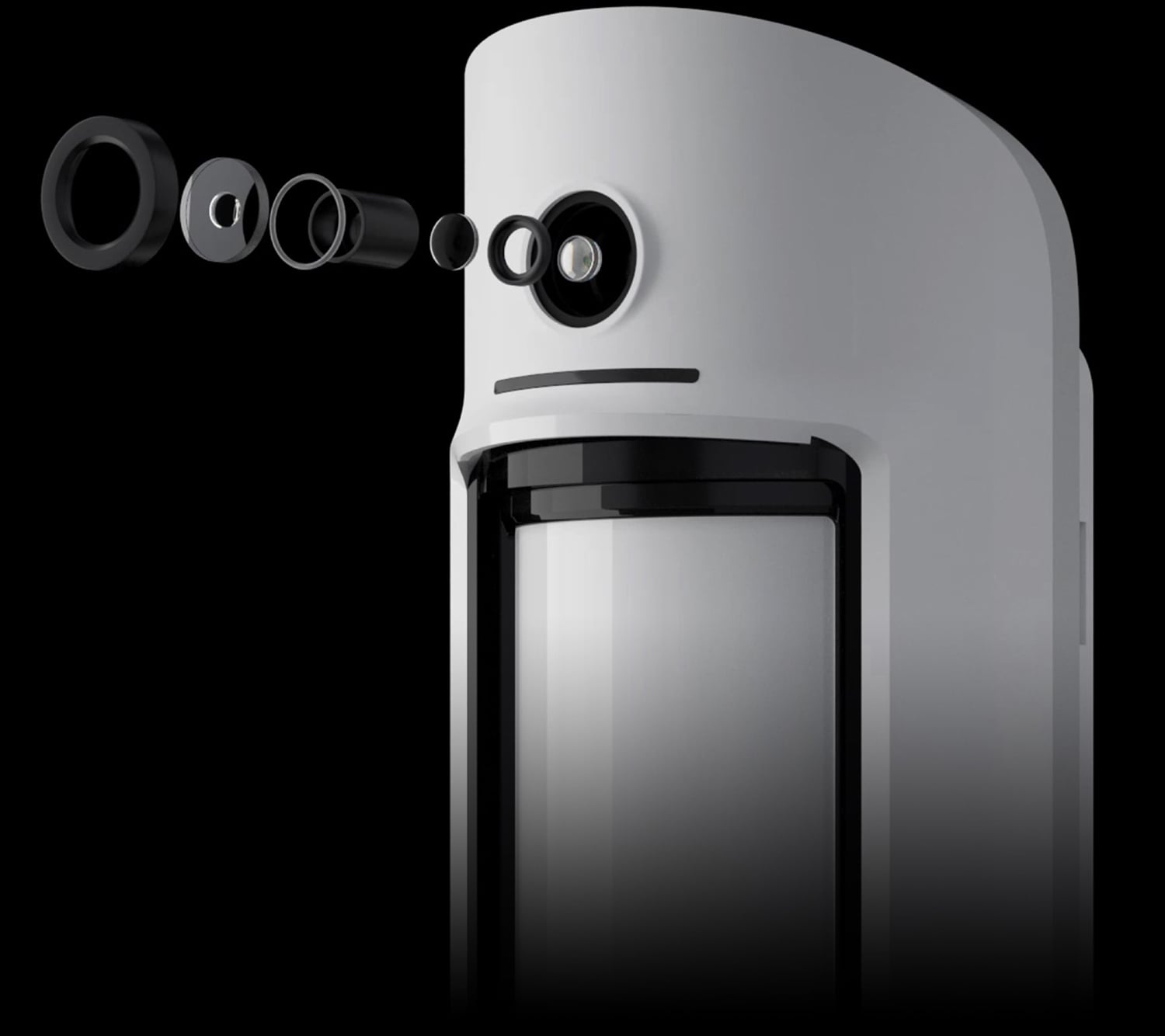

Совмещая лучшую оптику, быстрый процессор и передовые программные алгоритмы, MotionCam Outdoor делает информативные снимки в любую погоду днем и ночью.
- HDR-камера
- ИК-подсветка
- Серии из 2–5 кадров

Приложения для профессионального мониторинга с поддержкой фотоверификации Ajax

Интеллектуальный фильтр ложных тревог

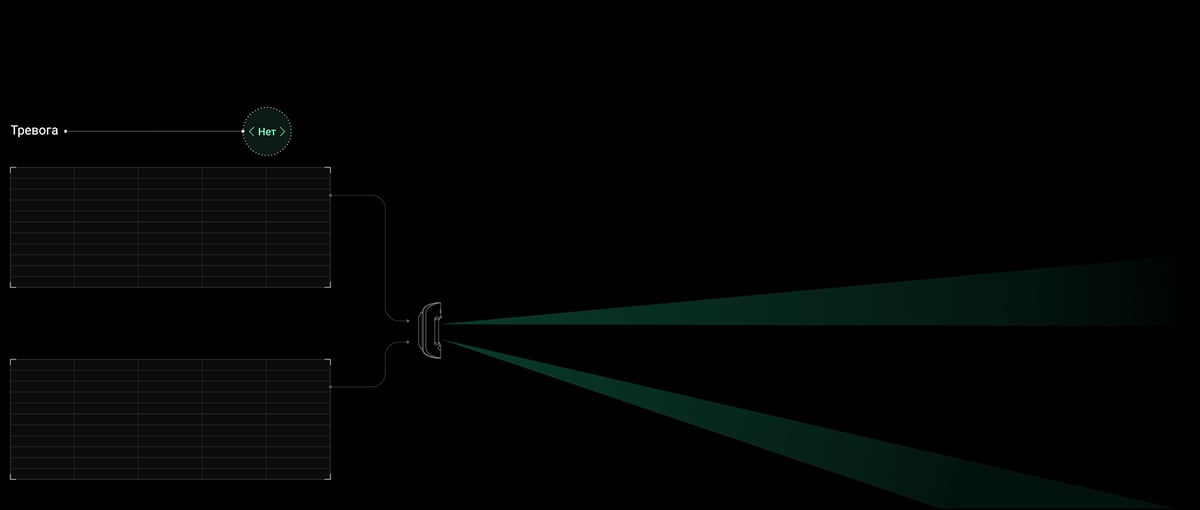

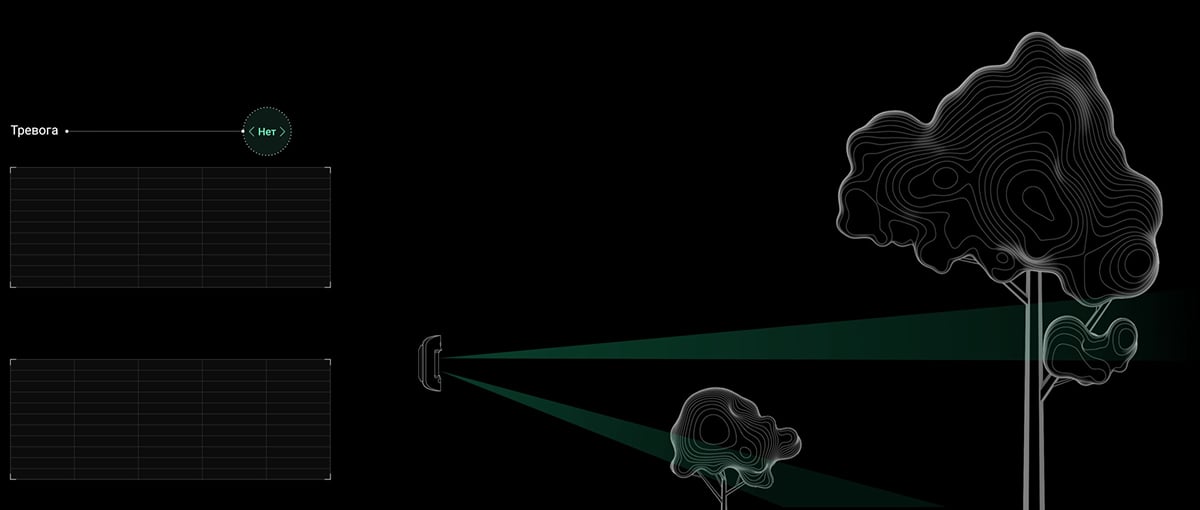

MotionCam Outdoor оснащен двумя независимыми ИК-сенсорами, сигналы которых анализирует двухэтапный алгоритм LISA. Как только оба ИК-сенсора обнаружили движение, LISA проводит корреляционный и спектральный анализ сигналов, что позволяет моментально отличить реальную угрозу от помех.

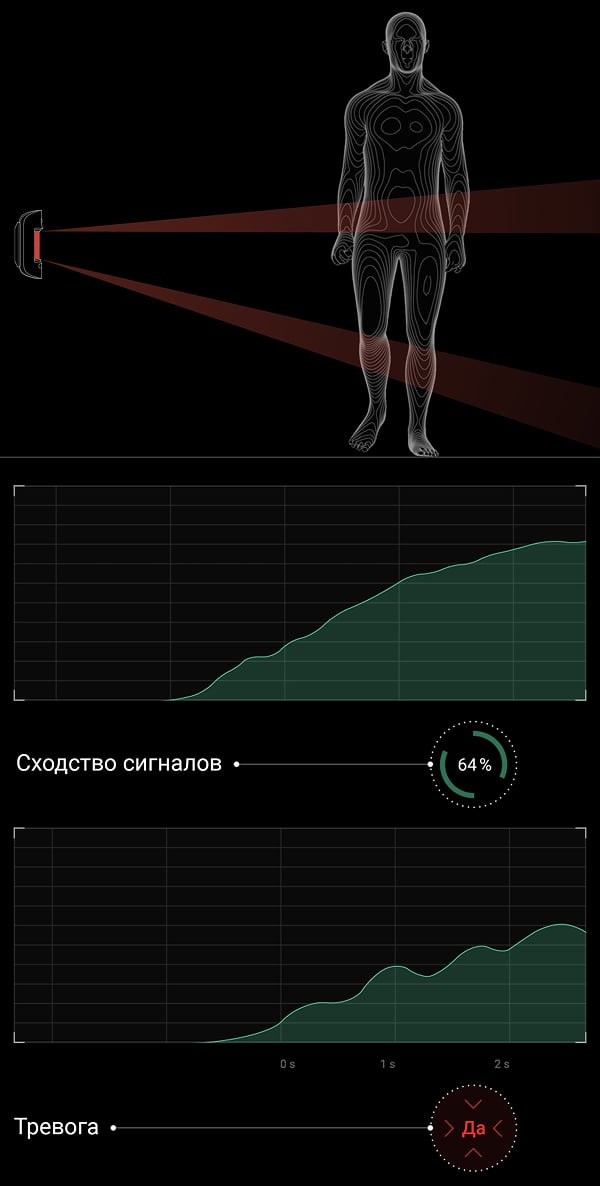

Корреляционный анализ
При каждом обнаружении движения алгоритм LISA в реальном времени анализирует и сравнивает формы двух сигналов. Если формы похожи, датчик поднимает тревогу.

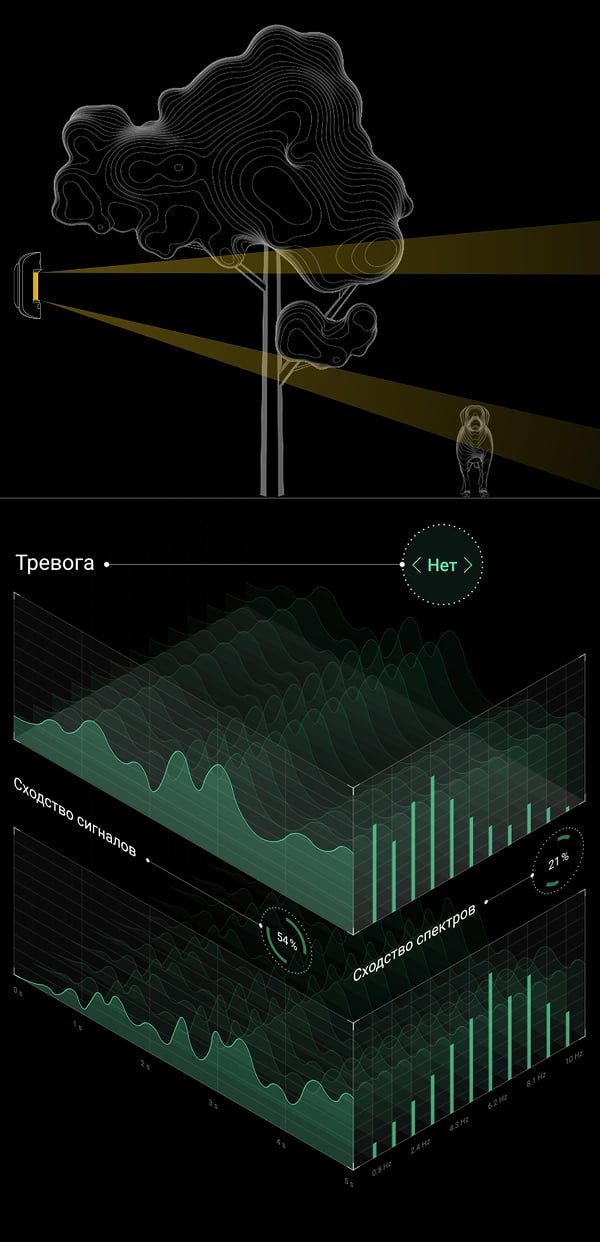

Спектральный анализ
Когда оба сенсора улавливают движение, но корреляционный анализ не выявляет достаточной схожести форм, LISA сравнивает частотные составляющие сигналов двух сенсоров.


EN 50131
Многоуровневая защита от саботажа
MotionCam Outdoor не удастся незаметно вывести из строя, даже если система снята с охраны. Датчик оснащен сенсорами маскирования, реагирующими на преграды, завешивание и закрашивание линзы.
Хабу потребуется менее минуты1, чтобы обнаружить потерю связи с датчиком и сообщить об этом пульту охраны и пользователям. О том, что MotionCam Outdoor демонтировали станет известно мгновенно.

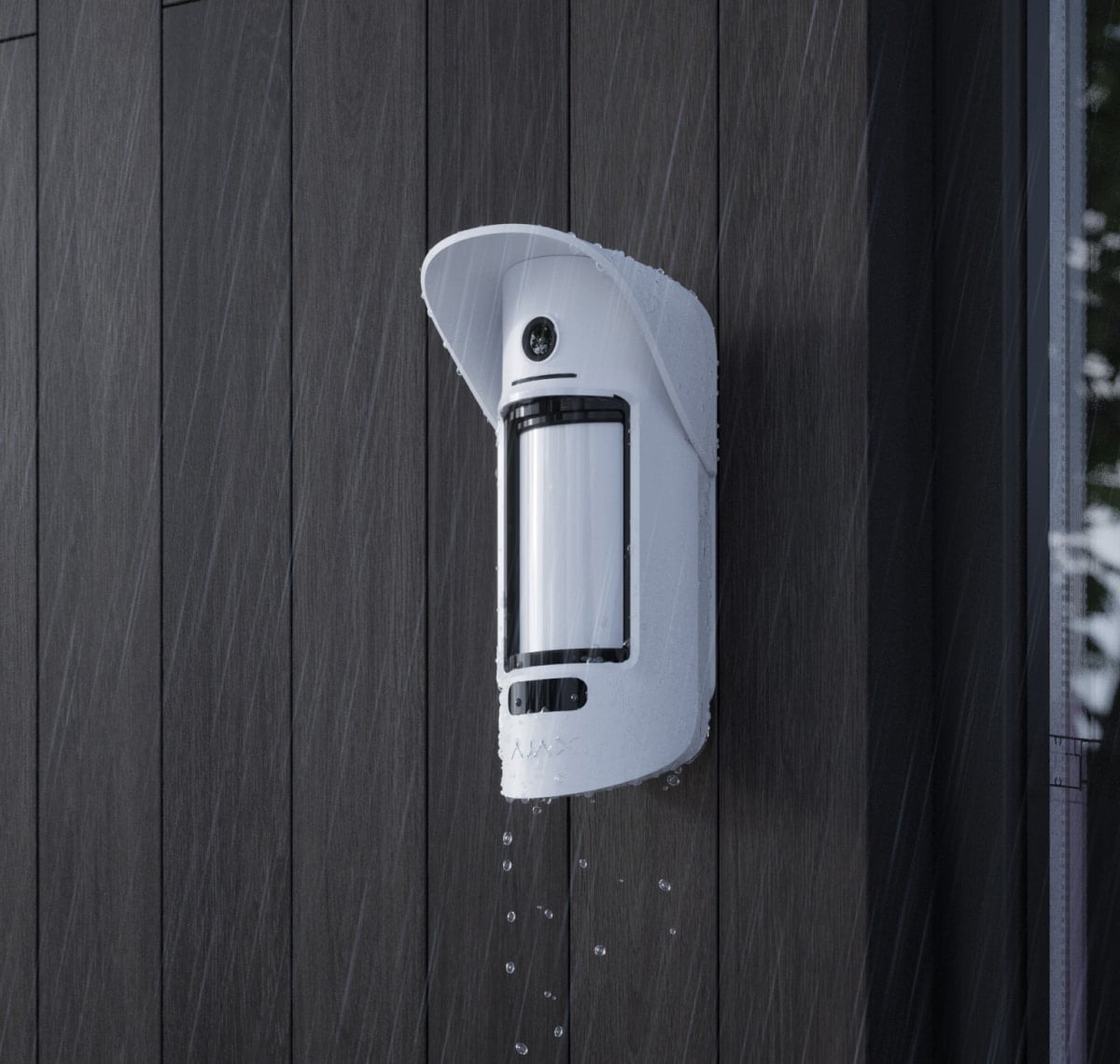

Надежная охрана в любую погоду
MotionCam Outdoor выдерживает температуры от –25°С до +60°С, а для защиты сенсоров системы маскирования от дождя и снега мы предусмотрели специальный козырек.
-
Эффективность в жару и холод
-
Защита корпуса IP55
-
Козырек для защиты от дождя и снега в комплекте
-
Эффективность в жару и холод
-
Защита корпуса IP55
-
Козырек для защиты от дождя и снега в комплекте

Jeweller
Wings
Бескомпромиссная надежность связи
MotionCam Outdoor использует одновременно два защищенных радиопротокола: Jeweller и Wings. Радиопротоколы работают независимо друг от друга и каждый заточен под свою функцию. Jeweller передает тревоги за 0,15 секунды, а благодаря Wings первый снимок с места события будет в приложении менее чем за 9 секунд2.
Дальности радиосигнала достаточно, чтобы установить датчик там, где он будет наиболее эффективен. А срок работы до 3 лет от предустановленных батарей минимизирует усилия по его обслуживанию.
- Двусторонняя связь с хабом на расстоянии до 1700 метров
-
Доставка фото менее чем за
9 секунд -
До 3 лет
работы от комплектных батарей

Минимум ручного труда. Максимум настроек в приложении.
Процесс подключения и настройки MotionCam Outdoor максимально экономит время инженера монтажа. Чтобы добавить датчик в систему, достаточно отсканировать QR-код приложением Ajax, присвоить ему имя и комнату. Настройка происходит в приложении в реальном времени с использованием тестов зон обнаружения и уровня сигнала. При необходимости датчик можно временно отключить или перенастроить без выезда на охраняемый объект.


Сопряжение с системой по QR-коду

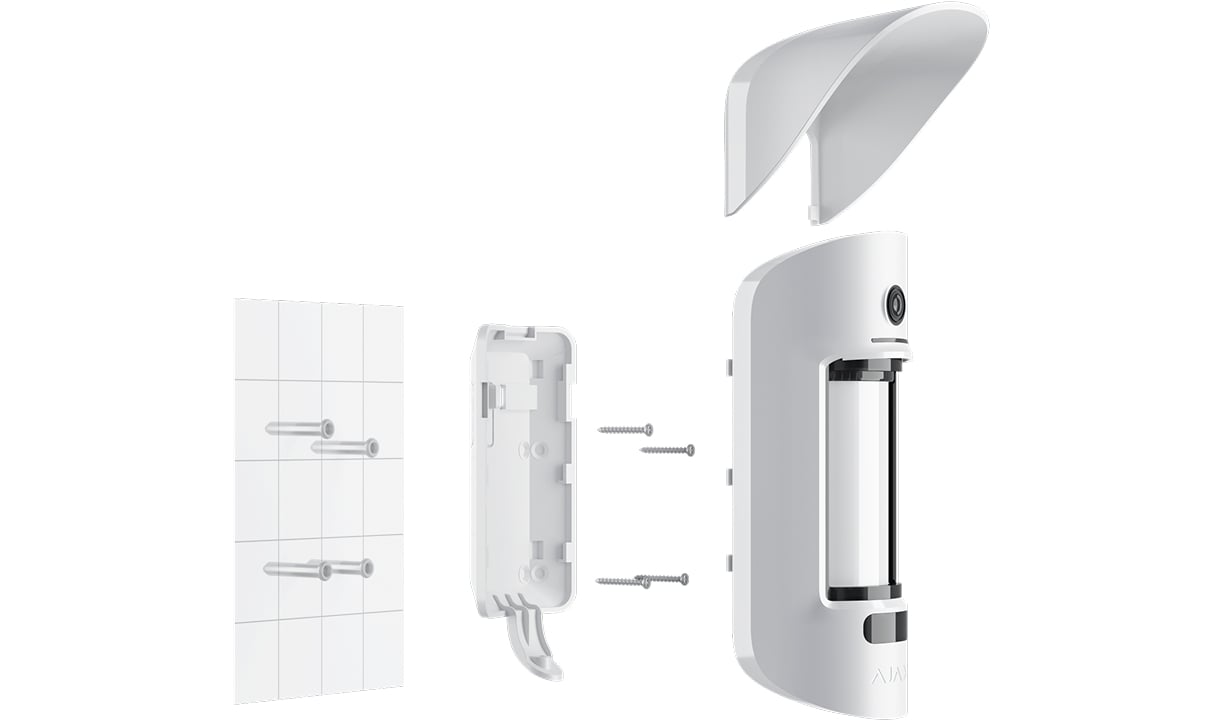

Установка на крепежную панель SmartBracket без разбора корпуса

Настройка в приложении

Профессиональная установка
Квалифицированный инженер монтажа гарантирует качественную установку устройств и раскрытие всех возможностей системы безопасности. Обратитесь за помощью к сертифицированному партнеру Ajax.
Технические параметры
Классификация
Извещатель охранный оптико-электронный радиоканальный
Тип датчика
Беспроводной
Способ установки
Снаружи / внутри помещений
Высота установки
0,8 – 1,3 м
Совместимость
Чувствительный элемент
Два ИК-сенсора
Дальность выявления движения
Настраиваемая, от 3 до 15 м
Иммунитет к животным
Ростом до 80 см
Чувствительность
Настраиваемая, 3 уровня
Угол обзора датчика движения
Горизонтальный — 90°
Вертикальный — 80°
Вертикальный — 80°
Угол обзора камеры
Горизонтальный — 105°
Вертикальный — 50°
Вертикальный — 50°
ТV дисторсия (стандарт EBU)
Бочкообразная, –17%
Фото при тревоге
Разрешение фото:
Съемка серий до 5 штук
Узнать больше
- 320 × 176 пикселей (по умолчанию)
- 640 × 352 пикселей
Съемка серий до 5 штук
Узнать больше
Инфракрасная подсветка для съемки в темноте
Есть
Питание
4 батареи CR123A
Напряжение питания
6 В
Срок работы от батареи
До 3 лет (до 2,5 лет при включенной настройке “Задержка на вход”)
Рассчитать время работы от батарей
Рассчитать время работы от батарей
Радиопротокол Jeweller
Дальность связи с централью — до 1700 метров на открытом пространстве
Двусторонняя связь между хабом и устройством
Диапазоны частот:
866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
905,0 – 926,5 МГц
915,85 – 926,5 МГц
921,0 – 922,0 МГц
(зависит от региона продажи)
Саморегулируемая мощность радиосигнала — до 20 мВт
Блочное шифрование с плавающим ключом
Период опроса датчика — 12−300 секунд
Частотный хоппинг
Узнайте больше о Jeweller
Двусторонняя связь между хабом и устройством
Диапазоны частот:
866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
905,0 – 926,5 МГц
915,85 – 926,5 МГц
921,0 – 922,0 МГц
(зависит от региона продажи)
Саморегулируемая мощность радиосигнала — до 20 мВт
Блочное шифрование с плавающим ключом
Период опроса датчика — 12−300 секунд
Частотный хоппинг
Узнайте больше о Jeweller
Время доставки сигнала тревоги
0,15 с
Радиопротокол Wings
Передача серий фотографий.
Время доставки фотографии при настройках по умолчанию: до 9 секунд
Время доставки фотографии при настройках по умолчанию: до 9 секунд
Температурный сенсор
Есть
Диапазон рабочих температур
От –25°С до +60°С
Допустимая влажность
До 95%
Класс защиты
IP55
Антисаботаж
Антимаскирование
Защита от подлога
Оповещение о глушении
Тампер на открытие и отрыв
Защита от подлога
Оповещение о глушении
Тампер на открытие и отрыв
Удаленная настройка и тестирование
Есть
Совместимость с ПЦН
Тревоги по движению передаются на ПЦН с поддержкой протоколов SIA (DC-09) и Contact ID.
Софт ПЦН с поддержкой фотоверификации тревог
Софт ПЦН с поддержкой фотоверификации тревог
Размеры
206 х 108 х 93 мм
Вес
470 г
Гарантия
Комплектация
Датчик движения MotionCam Outdoor
Крепежная панель SmartBracket
Козырёк Hood
Четыре элемента питания CR123A (предустановлены)
Монтажный комплект
Инструкция
Крепежная панель SmartBracket
Козырёк Hood
Четыре элемента питания CR123A (предустановлены)
Монтажный комплект
Инструкция
1
При интервале опроса хаб-датчик в 12 секунд
2
Время доставки фотоподтверждения зависит от заданного в настройках разрешения снимка
Соберите систему безопасности за 2 минуты
Конфигуратор поможет подобрать комплект устройств для защиты дома и бизнеса с учетом количества помещений, размера участка и требований к безопасности. Используйте конфигуратор, чтобы посчитать бюджет, сделать заказ у сертифицированного партнера Ajax или получить консультацию.
Начать
Уличный датчик движения с фотоверификацией тревог
Датчик движения — это извещатель, который фиксирует движения объектов и используется, для того чтобы контролировать охраняемую территорию или запускать автоматизированные сценарии. В системах сигнализации датчик движения используют для того, чтобы определить вторжение на охраняемую территорию.Виды датчиков движения
Датчики присутствия различают по принципу действия, особенностям монтажа и использования и по точности срабатывания устройства. Для того чтобы выбрать подходящий датчик движения для установки, нужно ознакомиться с самыми распространенными видами этого типа устройств.Уличные и комнатные датчики движения
По типу места установки датчиков движения различают приборы внутренней и наружной установки. Основное отличие у этих видов датчиков в защищенности корпуса уличных устройств от воздействия погодных факторов — снега, дождя и ветра.Проводные и беспроводные датчики движения
Отличие этих видов датчиков заключается в способе передачи сигнала. Проводные датчики на охранную сигнализацию отправляют тревожный сигнал через кабельное подключение. Питание проводного датчика обеспечивает сигнализация или же сетевой адаптер. Беспроводные датчики присутствия передают сигнал тревоги по защищенному радиоканалу. Питание беспроводные устройства получают от батарей.Инфракрасные детекторы движения
Инфракрасные детекторы движения реагируют на тепловое излучение тела человека. Это самый распространённый вид детектора движения. Но в этом варианте устройства не исключены ложные срабатывания при нагревании устройства, или, например, движении животного. Но современные датчики движения, в большинстве, защищены от ложных срабатываний такого рода.Ультразвуковые датчики присутствия
Ультразвуковые излучатели работают на высоких частотах — от 20 кГц до 60 кГц. Из-за этого, животные, например коты, чувствительны к таким частотам, более того их используют для дрессировки животных. Принцип работы ультразвукового датчика движения заключается в эффекте Доплера. Волна, которая излучается, отражается от объекта в движении, возвращается и принимается приемником, а частота волны изменяется. Это фиксируется, датчик активирует сигнал. Главное преимущество такого датчика — он нечувствительный к окружающей среде.Лазерные или фотодатчики движения
В датчиках движения такого вида есть излучатель, например инфракрасный светодиод, и приемник — фотодиод такого же спектра. Это простой детектор, реализация которого возможна в двух исполнениях:- Монтаж излучателя и фотодиода в охраняемой зоне напротив друг друга. Когда кто-то проходит через коридор, излучение заслоняется и не достигает приемника, тогда срабатывает датчик.
- Установка излучателя и фотодиода рядом фиксирует изменения, когда в зоне действия датчика кто-то есть. Излучение отражается от человека и попадает на фотодиод.
Датчик присутствия микроволновый
Устройство состоит из приемника и передатчика, который генерирует сигнал высокой частоты. Когда возле датчика происходит движение — частота изменяется. Приемник настроен так образом, что когда происходит изменение частоты, сигнал становится сильнее и передается на реле или контрольную панель системы безопасности, и включается нагрузка. Микроволновые детекторы движения очень чувствительные и могут реагировать на движение даже за незначительными перегородками.Подключение датчика движения
Существует множество вариантов подключения датчиков присутствия, и зависят они от ряда факторов. Для начала, нужно определить потребность, например — пользователь ищет систему, которая обезопасит дом от вторжения еще снаружи помещения или внутри, устанавливать беспроводное или проводное устройство, с фотофиксацией тревог или без. В любом случае стоит ознакомиться с детальной инструкцией которую предоставляют производители и следовать указаниям по установке или воспользоваться услугами профессиональных инсталляторов.Уличный беспроводной детектор движения с фотокамерой для верификации тревог Ajax MotionCam Outdoor
MotionCam Outdoor — это беспроводной уличный датчик движения для сигнализации со встроенной камерой. В комплекте к устройству есть козырек Ajax Hood, для защиты детектора от дождя и снега, прибор MotionCam Outdoor, крепежная панель SmartBracket, монтажный комплект и инструкция.Принцип работы уличного датчика с фотоверификацией тревог Ajax MotionCam Outdoor
MotionCam Outdoor — уличный датчик движения с фотокамерой. Инфракрасные сенсоры датчика фиксируют вторжения, обнаруживая подвижные объекты с температурой, близкой к температуре человеческого тела. Визуальная верификация поможет мгновенно оценить ситуацию. Избавляя пользователей от лишнего беспокойства и от вызова патрулей, датчик в режиме охраны постоянно считывает сигналы двух ИК-сенсоров. При обнаружении движения, MotionCam Outdoor передает сигнал на hub и сигнализирует о тревоге миганием индикатора, если индикация включена. Тревога фиксируется, если оба сенсора обнаружили движение. Параллельно уличный датчик движения для сигнализации делает от 1 до 5 фото, в зависимости от настроек, и передает их на контрольную панель. Hub по тревоге активирует сирены, запуск сценариев и уведомляет о происшествии пользователей и охранную компанию. Дальность детектирования датчиком устанавливается вручную на расстояние от трех до пятнадцати метров. Это позволяет точно определить зону обнаружения, избежать ложных срабатываний на кусты или деревья.Особенности беспроводного уличного датчика Ajax MotionCam Outdoor
Фильтр ложных тревог
Беспроводной датчик для улицы оснащен парой независимых инфракрасных сенсоров, которые реагируют на движение. Сигналы, которые отправляют сенсоры, анализирует двухэтапный алгоритм LISA. И только, если оба инфракрасных датчика обнаружили движение, алгоритм анализирует сигналы и отличает помехи от реальной угрозы. При корректной настройке и установке MotionCam Outdoor, уличный беспроводной датчик движения не реагирует на животных ростом до 80 см.Подтверждение тревоги и незамедлительная реакция
Уличный датчик движения для сигнализации MotionCam Outdoor распознает вторжение на охраняемую территорию и отправляет владельцам помещения анимированную серию фотографий для подтверждения. С помощью фотоверификации можно предотвратить ложные выезды патрулей, а пользователей системы безопасности — уберечь от напрасного беспокойства.Адаптация к текущей погодной ситуации
Беспроводной датчик MotionCam Outdoor работает в температурном диапазоне от –25°С до +60°С. Для защиты сенсоров устройства от дождя и снега предусмотрен специальный козырек на корпусе.Режим температурной компенсации
Уличный датчик присутствия Ajax MotionCam Outdoor воспринимает человека и другие объекты как тепловые пятна. Устройство отслеживает эти пятна и при их движении, сигнализирует о тревоге. MotionCam Outdoor реагирует на движение пятен, температура которых близка к температуре человеческого тела. В случае когда температура окружающей среды приблизительно равна температуре человека — корректная работа датчика не гарантируется, если не применять температурную компенсацию, благодаря которой датчик обнаруживает движение на всем рабочем диапазоне температур.Защита от саботажа
Уличный датчик движения с камерой MotionCam Outdoor не получится незаметно отключить или вывести из строя. Все из-за наличия в беспроводном устройстве сенсоров маскирования, которые реагируют на закрашивание линзы, завешивание и преграды. Меньше, чем за минуту hub обнаружит отсутствие связи с датчиком движения и сообщит о происшествии пользователям.Надежная связь
Беспроводной датчик присутствия Ajax использует для передачи данных два защищенных радиопротокола: Jeweller и Wings. Это независимые друг от друга протоколы с разной функциональностью. Jeweller передает сигналы тревоги за 0,15 секунды, а Wings отвечает за быструю передачу снимков с места события в приложение. Связь с центральной панелью hub поддерживается на расстоянии 1700 м. А срок работы беспроводного датчика движения для наружной установки — до 3 лет от предустановленных батарей.Уличная камера для охраны
Камера в уличном датчике адаптируется к съемке при сложном освещении: попадание прямых солнечных лучей, поверхности, которые отражают свет или свет уличных фонарей. Широкоугольная линза позволяет охватить всю охраняемую территорию. Инфракрасный фильтр обеспечивает цветопередачу при ярком освещении, а два ярких инфракрасных светодиода обеспечивают видимость даже во тьме. Охранная камера в датчике присутствия MotionCam Outdoor работает в разных условиях, что позволяет получить качественную картинку верификации тревоги. Время доставки фото в приложение Ajax зависит от выбранного разрешения, уровня сигнала Jeweller и Wings, а также скорости интернета на hub.Монтаж и установка
Для того чтобы добавить беспроводной уличный датчик движения с фотокамерой MotionCam Outdoor в систему, нужно отсканировать QR-код приложением Ajax, присвоить устройству имя и комнату. Настройка детектора будет происходить в мобильном приложении в реальном времени с использованием тестов уровня сигнала и зон обнаружения. При необходимости есть возможность временно отключить беспроводной датчик движения или перенастроить. Для корректной работы беспроводного датчика движения целесообразно установить прибор на высоте 0,8-1,3 метра над уровнем земли на стене дома или на ограждении. Не стоит устанавливать датчик движения вблизи металла и зеркал, возле деревьев и высоких кустов, в местах с низким уровнем сигнала и ближе 1 м к hub.Заявка на доступ к Enterprise API системы безопасности Ajax
