MotionProtect Curtain
Надёжная защита периметра помещения

Уникальная оптическая система
Вовремя обнаруживает угрозу


Надёжная технология радиосвязи
Устанавливается за 2 минуты
-
Простое подключение
через QR код -
Крепление SmartBracket
для быстрого монтажа -
Мобильное приложение для настройки и тестирования
Технические параметры
По вертикали — 90°
Двусторонняя связь между устройствами
Рабочие частоты — 868,0−868,6 МГц
Саморегулируемая мощность радиосигнала — до 20 мВт
Блочное шифрование, основанное на алгоритме AES
Период опроса датчиков — 12-300 секунд
Частотный хоппинг
Узнать больше о Jeweller >
Оповещение о глушении
Тампер на открытие и попытку отрыва от крепления
Узнать больше >
Крепежная панель SmartBracket
Элемент питания CR123А (предустановлен)
Кронштейн
Монтажный комплект
Краткая инструкция
Соберите систему безопасности за 2 минуты
Рекомендуемые товары
Охранные датчики движения «штора» для сигнализации Ajax
Электронное устройство, которое реагирует на перемещение человека и животных называется датчиком движения или детектором присутствия. Когда объект появляется в радиусе контроля датчика, прибор реагирует рядом автоматизированных действий в зависимости от настроек. Датчик присутствия действует как электрический выключатель света или сирены, и функционирует без механического воздействия на него. Датчики движения используются в квартирах, подъездах, жилых домах, магазинах, на промышленных территориях и в офисах.
Преимущества установки детекторов движения «штора» внутри помещения
Установка датчика реагирования позволяет пользователям: значительно снизить расходы на электроэнергию, включать свет, не прикасаясь к выключателю, а одной лишь реакцией на движение, продлить срок эксплуатации осветительных приборов, благодаря рациональному потреблению, включить охранную сигнализацию системы безопасности и отпугнуть злоумышленников.
Принцип работы датчиков движения штора и особенности оборудования
Детектор светодиодного датчика движения определяет объект в движении и отправляет сигнал о происшествии на реле. Цепь замыкается и осветительный прибор или сирена включается. Сенсор устройства работает в любое время суток. Специальным тумблером можно установить порог срабатывания датчика движения: от 3 до 2000 Лк.
Есть модели датчиков движения, которые срабатывают при определенных значениях колебаний электромагнитного поля. Включение сигнализации или освещения происходит с заданной выдержкой.
Тип питания датчиков движения штора
В зависимости от типа питания детекторы присутствия делятся на:
- Проводные датчики движения — работают от сети напряжением 220 Вт. Питание таких устройств подается через провода, поэтому стоит заложить проводные детекторы в интерьер еще на этапе проектирования.
- Беспроводные детекторы движения — работают от батарей или аккумуляторов. Установка такого типа устройств происходит без вреда ремонту.
Максимальная мощность устройства
Перед тем, как покупать датчик движения, следует определить количество осветительных приборов для подключения к системе и их расход электроэнергии. На основании этих данных нужно рассчитать подключаемую мощность, которая составляет от 60 до 2200 Вт.
Виды детекторов присутствия «штора»
Вид датчика движения определяется условиями применения, принципом действия, способом активации, устройством конструкции и типом установки.
Датчики движения штора по условиям эксплуатации
- Периметрические или уличные датчики движения используются чаще всего для охранных систем сигнализации. Устройство монтируется по периметру охраняемой зоны. Детекторы присутствия улавливают движение объектов в заданном диапазоне.
- Периферийные детекторы присутствия монтируются на внешних стенах зданий или на ограждениях. Устройство распознает объект в движении, если он нарушает установленные границы действия датчика движения.
- Внутренние датчики присутствия используются внутри здания в системах охранной сигнализации и освещения. Устройство защищает от несанкционированного проникновения в помещение. Имеют такие же параметры эффективности, как и уличные детекторы движения.
Датчики движения штора по принципу действия
- Ультразвуковые датчики движения проверяют территорию посредством ультразвука на частоте, которую не распознает человеческий слух. Когда в поле действия детектора присутствия движется объект, частота отраженного сигнала меняется и устройство включает свет или сигнализацию.
- Микроволновые датчики движения на сигнализацию срабатывают при изменении радиочастотного поля. Сначала устройство излучает радиоволны высокой частоты. Если на охраняемой территории есть объект, который перемещается — радиочастотное поле отраженных волн меняется и детектор включает сигнализацию или освещение.
- Инфракрасные датчики присутствия реагируют на движение живых объектов, которые излучают тепло. В зимнее время инфракрасные датчики для улицы могут и не сработать, потому что температура одежды не сильно отличается от температуры окружающей среды.
- Активные датчики движения для сигнализации оснащены излучателем и приемником, которые дают 2 и более инфракрасных луча при совместной работе. Эти лучи непрерывно сканируют пространство и если в охраняемой зоне появляется объект в движении, лучи прерываются и устройство отправляет тревожный сигнал.
- Пассивные датчики движения в отличие от предыдущего вида работают без передатчика. Устройство реагирует на ИК-излучение объекта в поле обзора. Детекторы не выделяют излучения, а только воспринимают тепловые лучи живого существа. Приборы часто используются для охраны объектов и открывания дверей в магазинах.
Детекторы присутствия штора по виду срабатывания
- Тепловые датчики движения — устройства реагируют на изменения температуры сканируемой зоны. Если на территории появляется животное или человек, изменяется электрический потенциал датчика. В результате срабатывает реле, которое запускает включение света или реакцию охранной сигнализации.
- Звуковые детекторы присутствия — это акустические датчики, которые реагируют на колебания воздуха. Прибор анализирует звуковую волну и сравнивает её с параметрами тишины. Скорость и амплитуда звука также имеют значение. Далее команду получает реле, вследствие чего включается освещение или охранная сигнализация.
- Колебательные датчики присутствия — устройство реагирует на изменение характеристик магнитного поля в контролируемой зоне. При движении металлического объекта амплитуда колебаний генератора меняется. Созданные вихревые токи запускают сигнал, и детектор присутствия срабатывает.
Детекторы присутствия штора по типу монтажа
- Потолочные — детекторы движения, которые монтируются на потолке или на плитах перекрытия. Такие датчики подойдут для максимально возможного охвата контролируемой зоны. Радиус действия прибора такого типа — 360 градусов. Потолочные датчики движения используются для контроля освещения и в охранной сигнализации.
- Настенные датчики движения — устройство с более узким углом обзора в сравнении с предыдущим типом детектора. Монтируются настенные датчики движения на вертикальных поверхностях, часто в лестничных пролетах. Дальность действия детектора чаще всего составляет восемь метров. Угол обзора устройства — 100 градусов.
- Угловые детекторы присутствия — монтируются в углах комнат. Существуют варианты угловых датчиков для внутренних и внешних углов зданий, когда нужно контролировать въезд на территорию или часть здания.
- Универсальные датчики движения — установка может быть настенной или потолочной. В комплекте чаще всего есть крепежи для монтажа на горизонтальную и вертикальную поверхности.
Беспроводной детектор движения с узким углом обзора внутренний Ajax MotionProtect Curtain

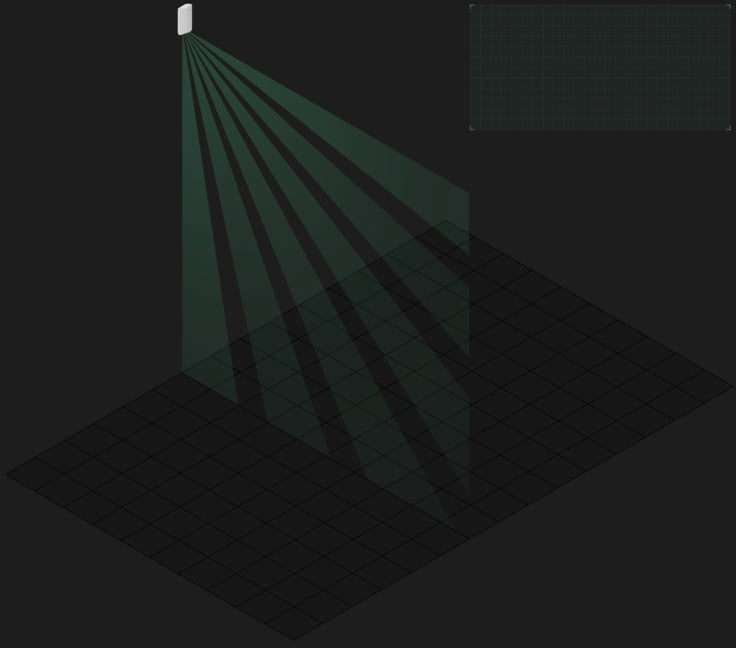

Датчик-штора Ajax MotionProtect Curtain создает невидимую штору, которая контролирует окна, двери, отдельные зоны. Беспроводной датчик движения позволяет обнаружить попытку вторжения в зону под охраной.
Датчик движения замечает злоумышленников на расстоянии до 15 метров, сразу, когда они появляются в поле детектирования прибора. Беспроводной детектор присутствия использует два PIR-сенсора одновременно, это позволяет определять и медленное, подкрадывающееся движение, и быстрый бег.
Для беспроводного датчика движения Ajax MotionProtect Curtain разработана оптическая система из многогранного зеркала и двух ИК-сенсоров. Благодаря работе такой системы, беспроводной детектор-штора получает в два раза больше информации о текущей ситуации на охраняемой территории и незамедлительно реагирует на возникновение человека.
Связь с контрольной панелью сигнализации hub, беспроводной датчик движения MotionProtect Curtain поддерживает на расстоянии до 1700 метров при отсутствии преград. Информация, которой беспроводной датчик обменивается с централью сигнализации защищена шифрованием благодаря двустороннему радиопротоколу Jeweller. При попытке глушения или в случае помех система безопасности переключается на свободную радиочастоту, и оповещает об этом пользователей и охранную компанию, если система безопасности подключена к пульту охраны.
Установка и монтаж беспроводного датчика движения штора Ajax MotionProtect Curtain
Беспроводной детектор движения MotionProtect Curtain к системе безопасности подключается через мобильное приложение Ajax. Пользователь или инсталлятор сканирует QR-код на корпусе устройства, добавляет датчик в комнату, дает прибору имя — и можно начинать монтаж, который не требует разбора корпуса датчика, на крепление SmartBracket.
