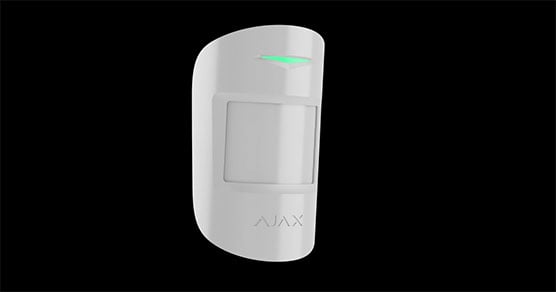

MotionProtect Plus Jeweller

MotionProtect Plus Jeweller

Беспроводной ИК-датчик движения с дополнительным микроволновым сенсором К-диапазона

2809

Рекомендуемая цена | НДС включён в стоимость

Где купить

Точное обнаружение движения даже в сложных условиях

MotionProtect Plus Jeweller — беспроводной ИК-датчик движения с технологией двойного обнаружения, оснащенный инфракрасным и микроволновым сенсорами. Микроволновый сенсор активируется только для того, чтобы подтвердить сработку ИК-сенсора. Благодаря этому датчик точно обнаруживает движение даже в помещениях со значительными тепловыми помехами, такими как включенный кондиционер или камин. Изящный дизайн датчика позволяет легко интегрировать его в любое пространство. Беспроводная технология связи и крепежная панель SmartBracket обеспечивают простой монтаж, а возможность удаленной настройки исключает необходимость выезжать на объект для решения мелких вопросов.

До 12 м

дальность обнаружения движения

Иммунитет к животным

Pet immunity

Технология двойного обнаружения

микроволновый сенсор подтверждает тревоги, обнаруженные ИК-сенсором

Pre-installed battery
SmartDetect

Программный алгоритм, предотвращающий ложные тревоги

Температурная компенсация

Temperature compensation

для обнаружения угроз в жару и холод

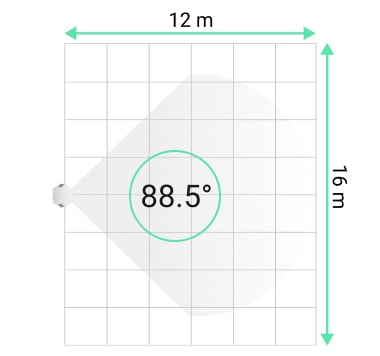

Горизонтальный угол обзора

Horizontal viewing angle

Вертикальный угол обзора

Vertical viewing angle

До 5 лет работы

от предустановленной батареи

Pre-installed battery

Информативные пуш-уведомления

Ajax logo
10:00

Важно

Ajax

Склад: Зафиксировано движение, MotionProtect Plus в Зона хранения

Ajax logo
10:00

Ajax

Офис: Корпус закрыт, MotionProtect Plus в Вестибюль

До 1700 м

дальность связи с хабом или ретранслятором Ajax1

Тревога тампера

Tamper alarm
Remote control

Удаленное управление и настройка

Простой монтаж

1

QR-код

2

SmartBracket

3

Приложение

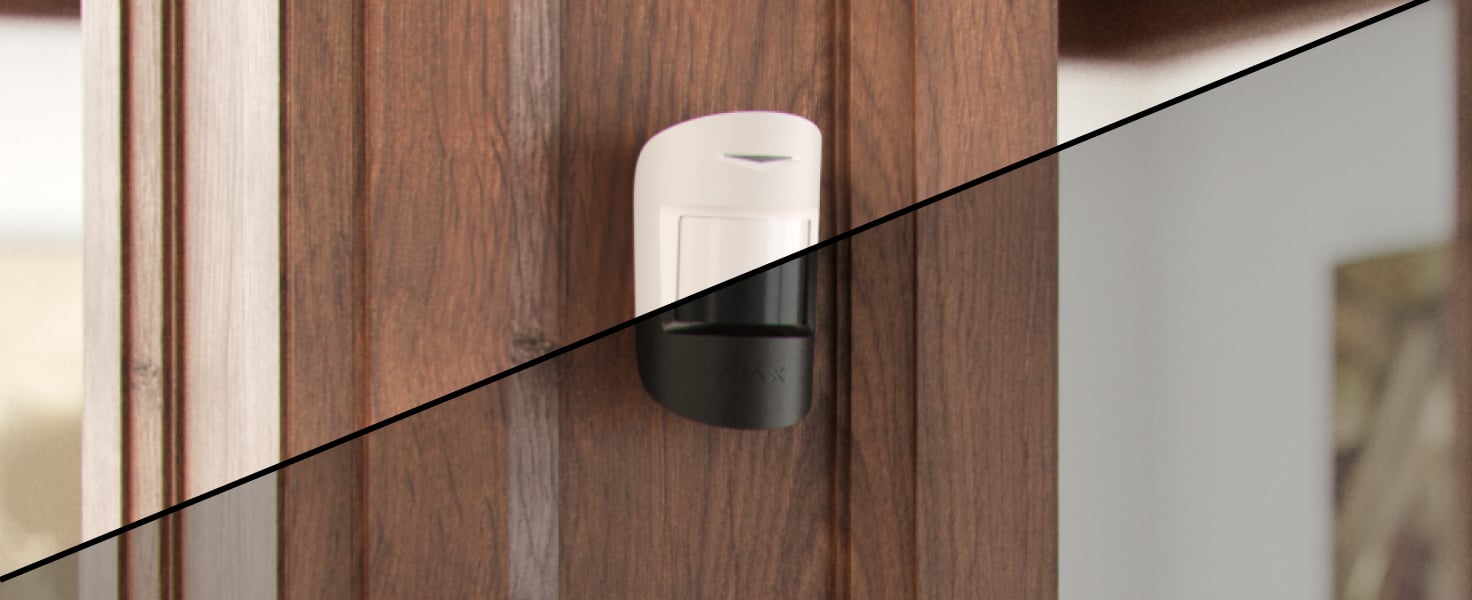

2 цвета

глянцевого корпуса

Colors

Технология связи Jeweller

Jeweller and Wings radio communication

Регулировка мощности

Совместимость устройств

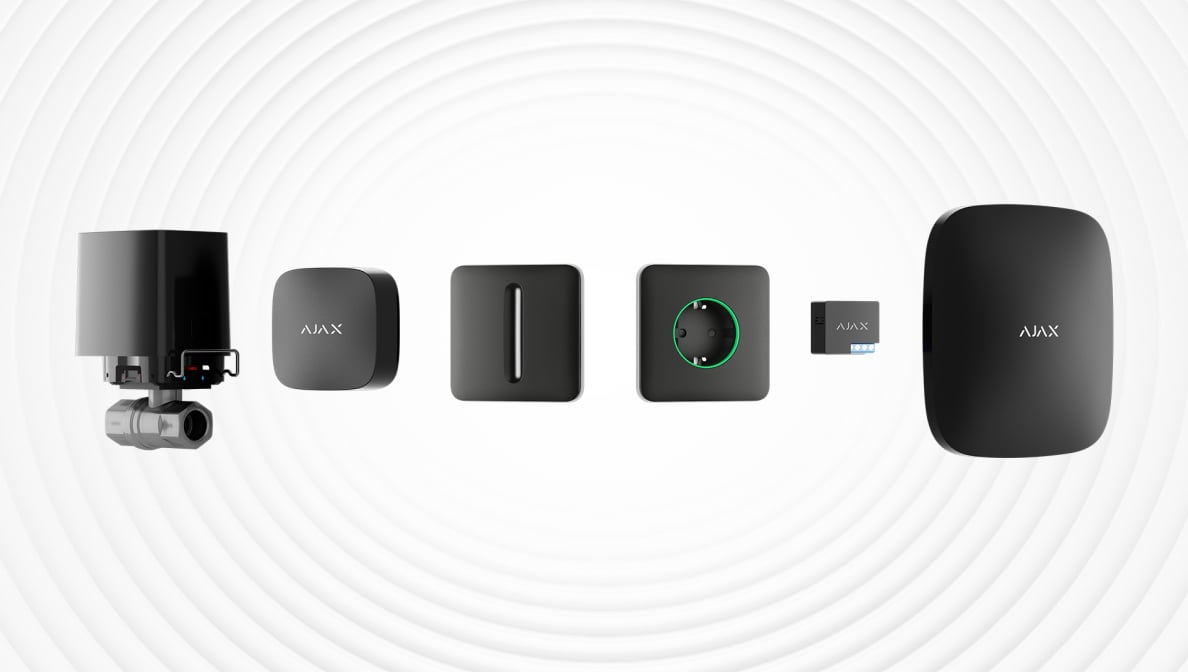

В системе Ajax можно совмещать устройства всех категорий: Защита от вторжения (Superior и Baseline), Видеонаблюдение, Пожарная безопасность и Комфорт и автоматизация. Соберите систему в соответствии с вашими потребностями и управляйте ею в едином интерфейсе.

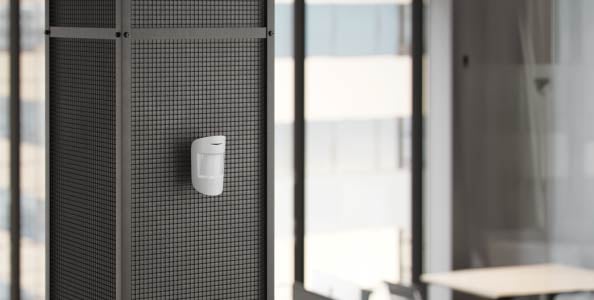

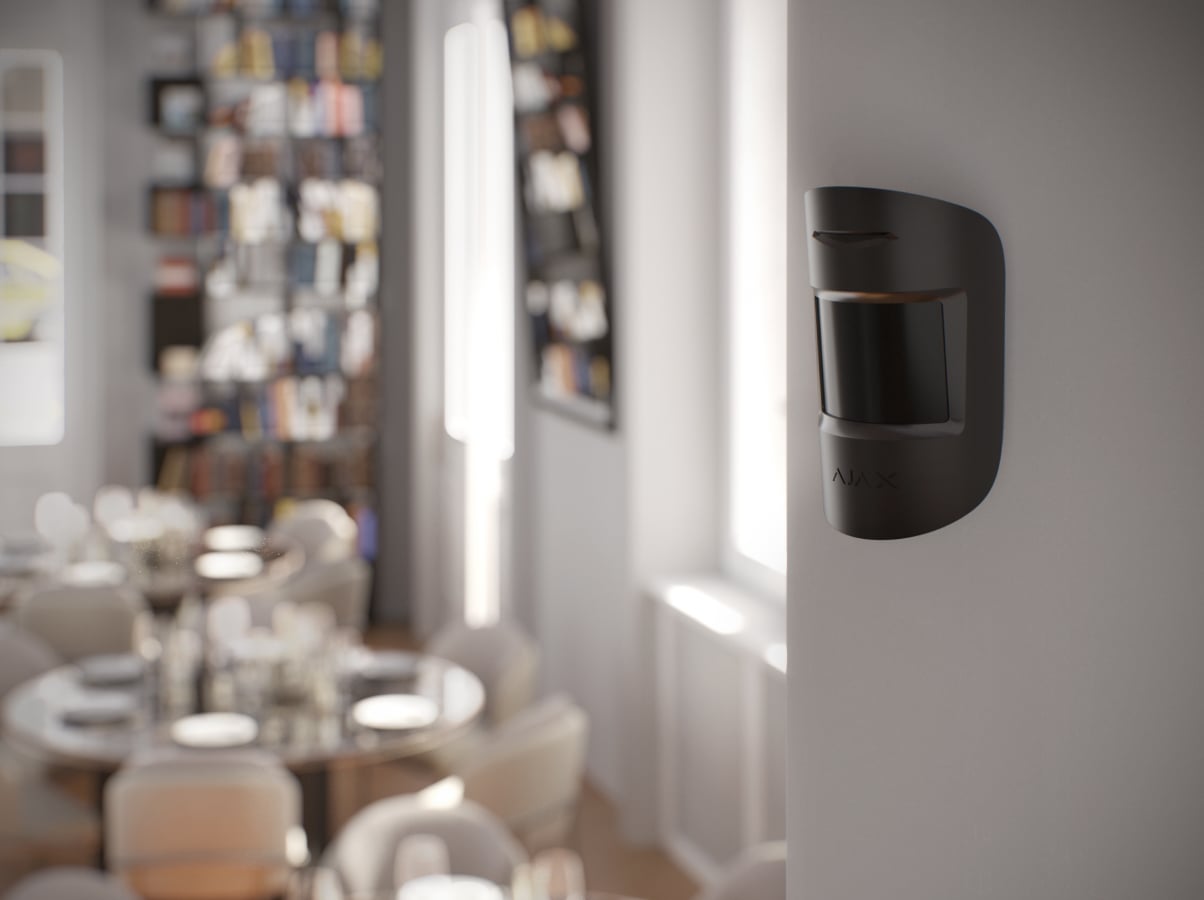

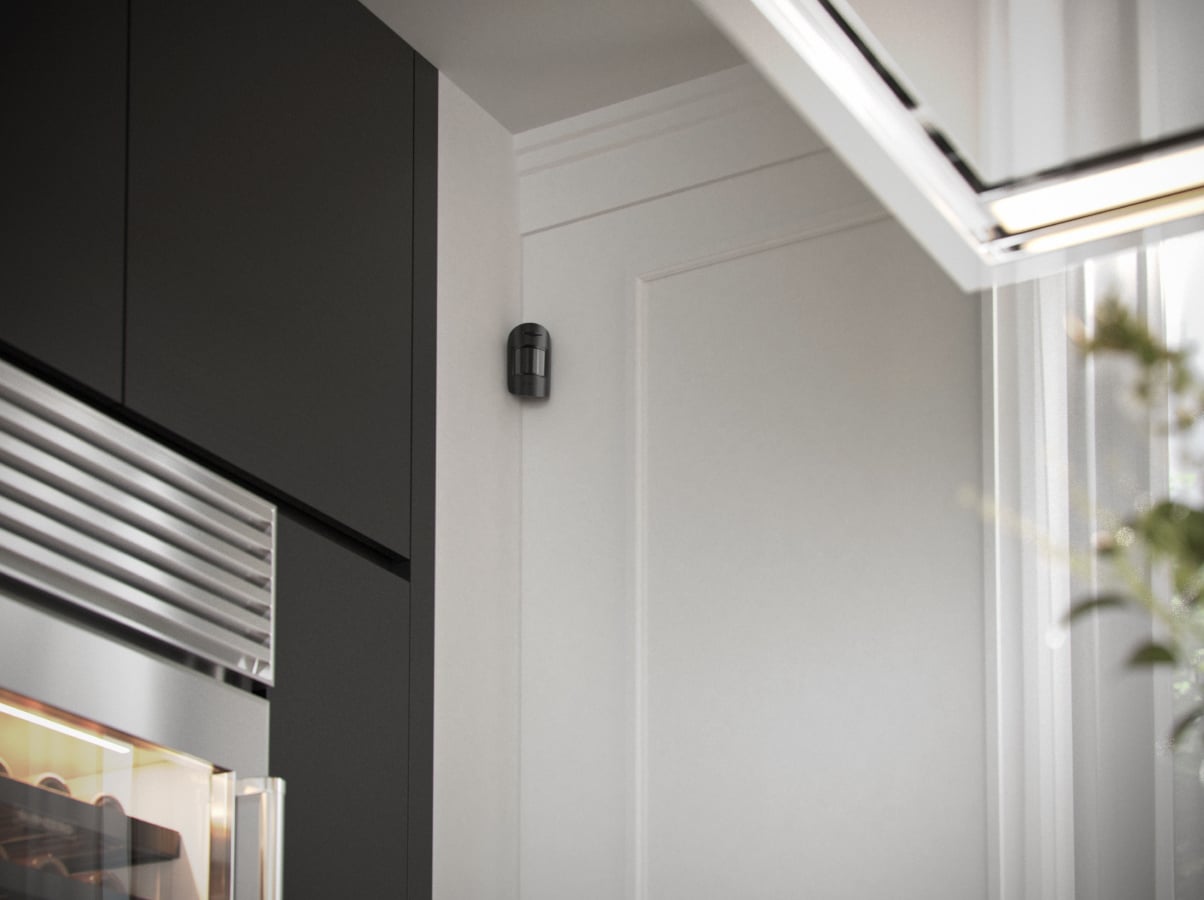

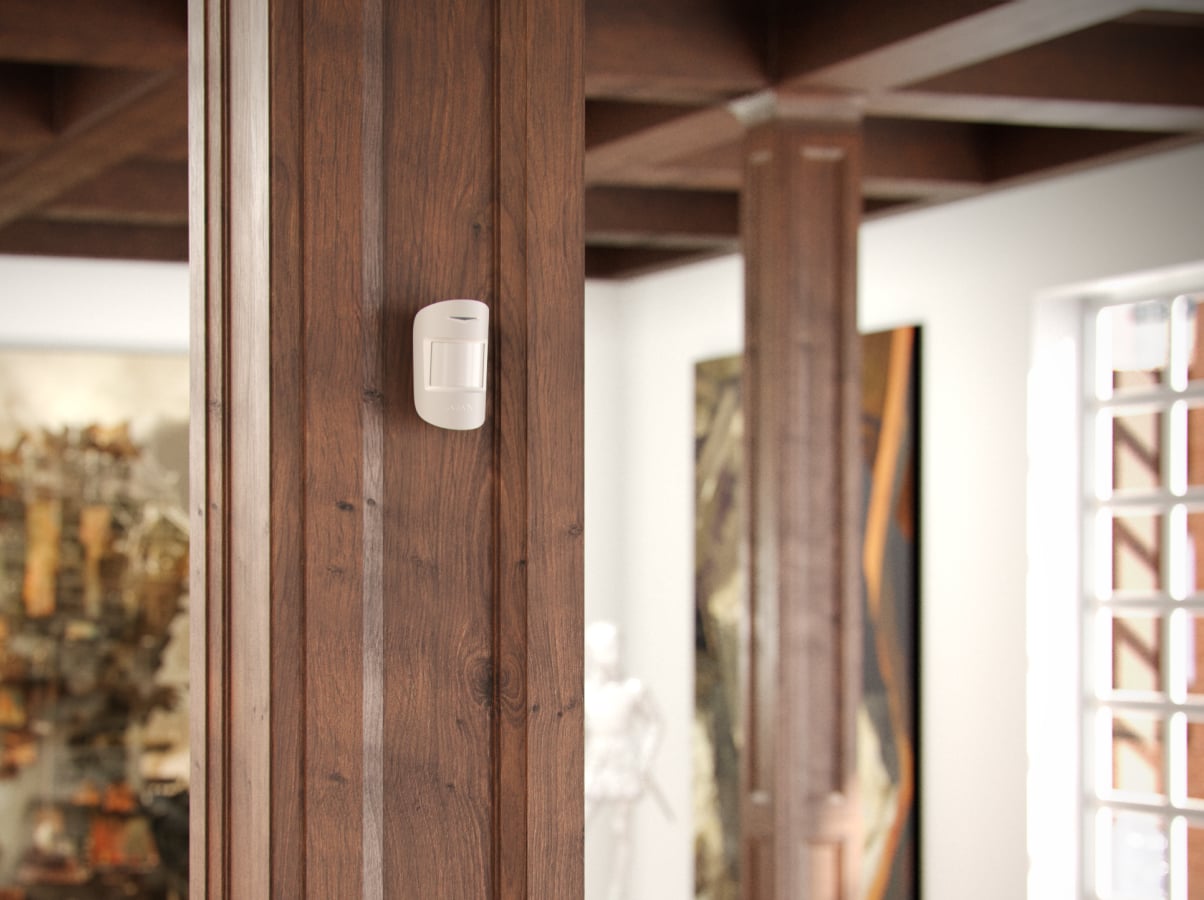

Везде, где есть риск вторжения

Office

Офис

Educational institution

Образовательное учреждение

Store

Магазин

Restaurant

Ресторан

Museum

Музей

Private residence or apartment

Частный дом или квартира

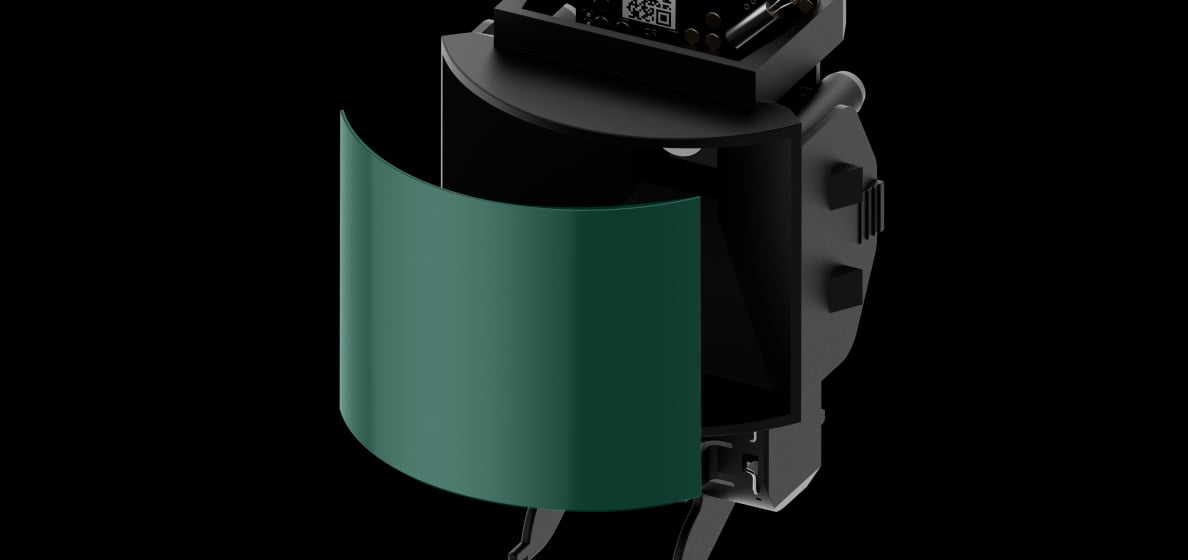

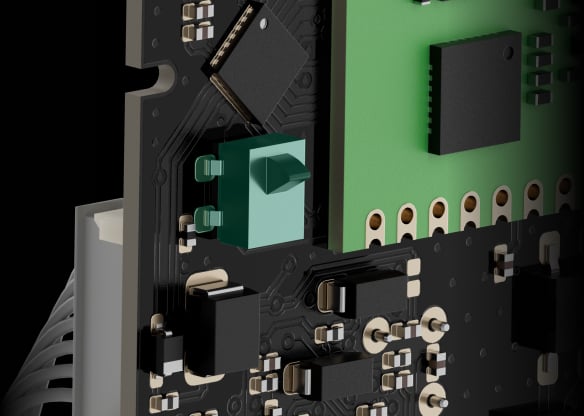

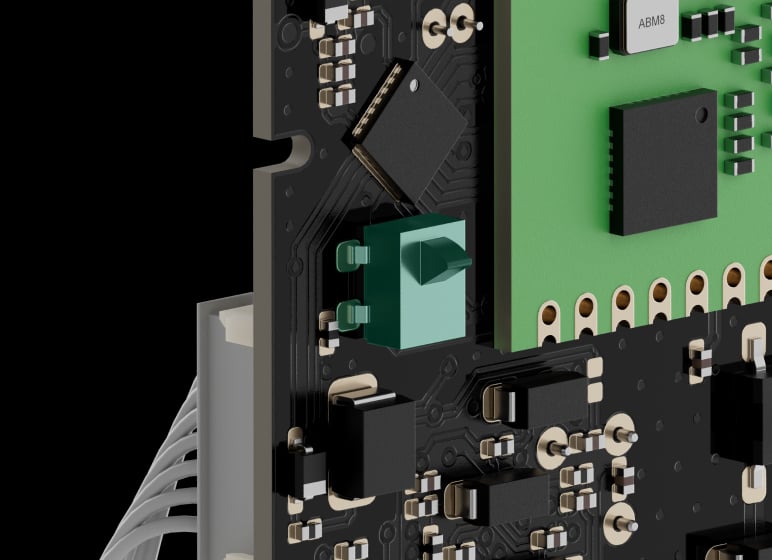

Железо, неподвластное времени

Fresnel lens

Линза Френеля

Pre-installed battery

Предустановленная батарея

PIR sensor

ИК-сенсор

K-band microwave sensor

Микроволновый сенсор К-диапазона

Tamper

Тампер

Jeweller and Wings antennas

Антенны Jeweller

SmartBracket mounting panel

Крепёжная панель SmartBracket

Не оставляет злоумышленникам ни единого шанса

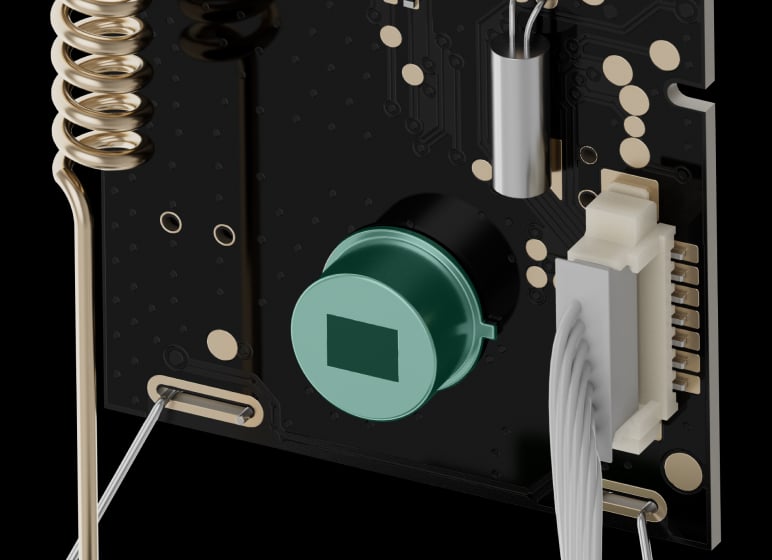

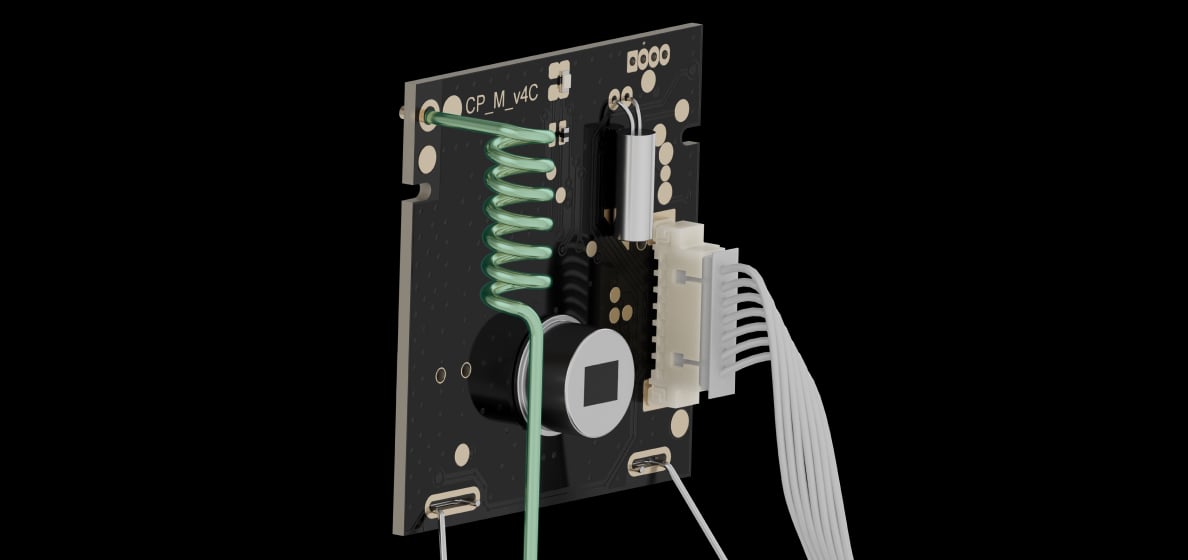

ИК-сенсор

Все датчики движения Ajax оснащены ИК-сенсорами от Excelitas Technologies — ведущей американской компании, разрабатывающей оптоэлектронные компоненты с 1931 года. Ajax Systems ежедневно подтверждает беспрецедентное качество таких сенсоров на производстве: мы тестируем 100% изготовленных устройств. ИК-сенсор в сочетании с технологиями Ajax обеспечивает высочайшую точность в обнаружении вторжения.

PIR sensor

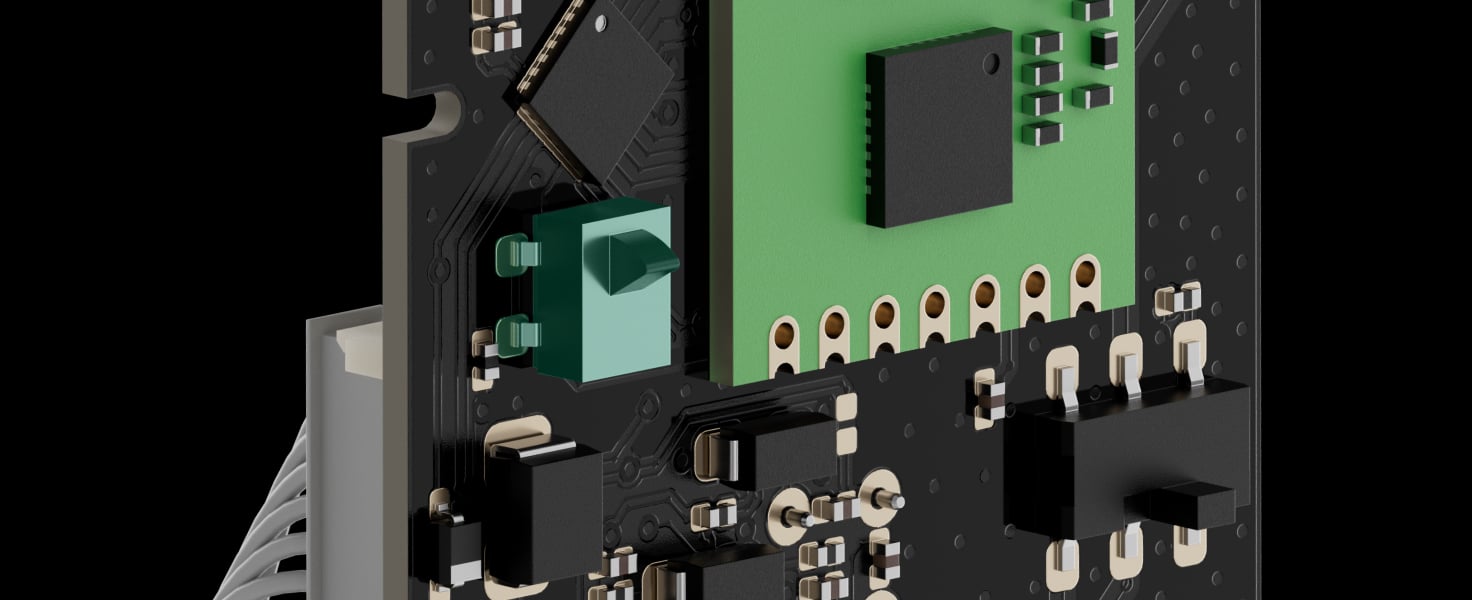

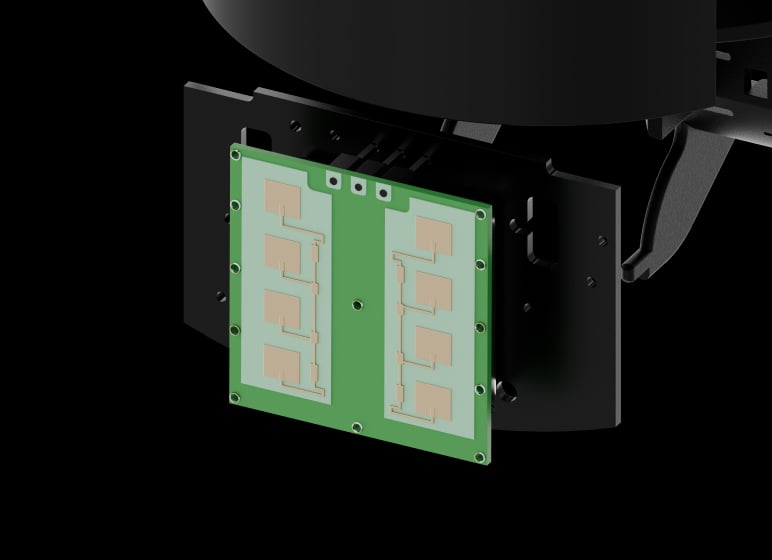

Микроволновый сенсор К-диапазона

Микроволновый сенсор K-диапазона сканирует помещение, чтобы предотвратить ложные тревоги, вызванные тепловыми помехами. Он работает в паре с ИК-сенсором и использует микроволновую технологию, чтобы проверять тревоги, зафиксированные сенсором. Сенсор K-диапазона более точный и имеет лучшую энергоэффективность, по сравнению с традиционными сенсорами X-диапазона. Благодаря таким преимуществам мы получаем значительно меньше ложных тревог. Кроме того, сенсор полностью безопасен и не вредит здоровью человека.

K-band

K-band

X-band

X-band

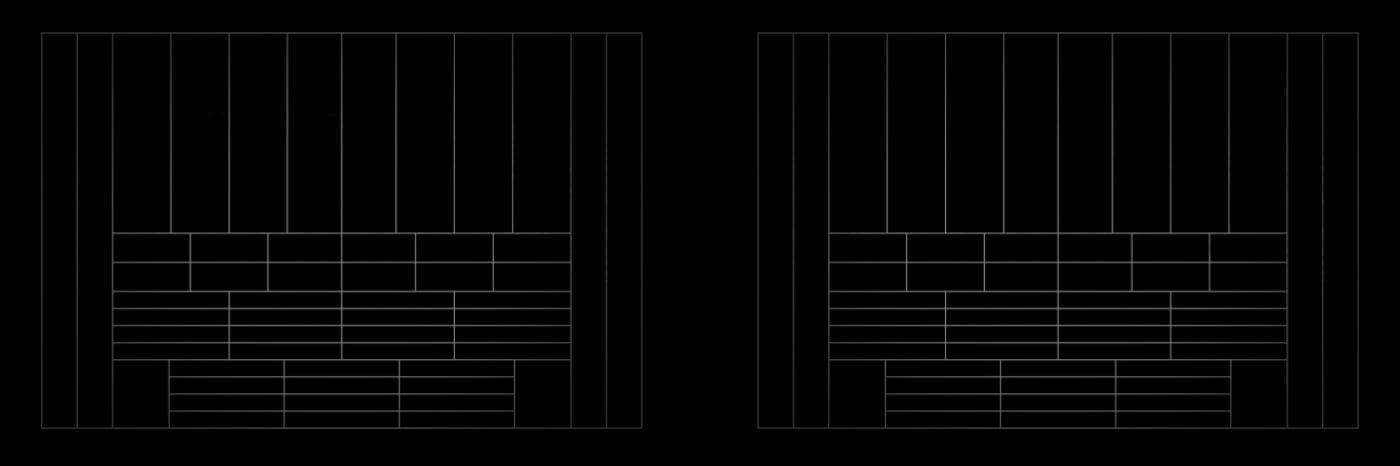

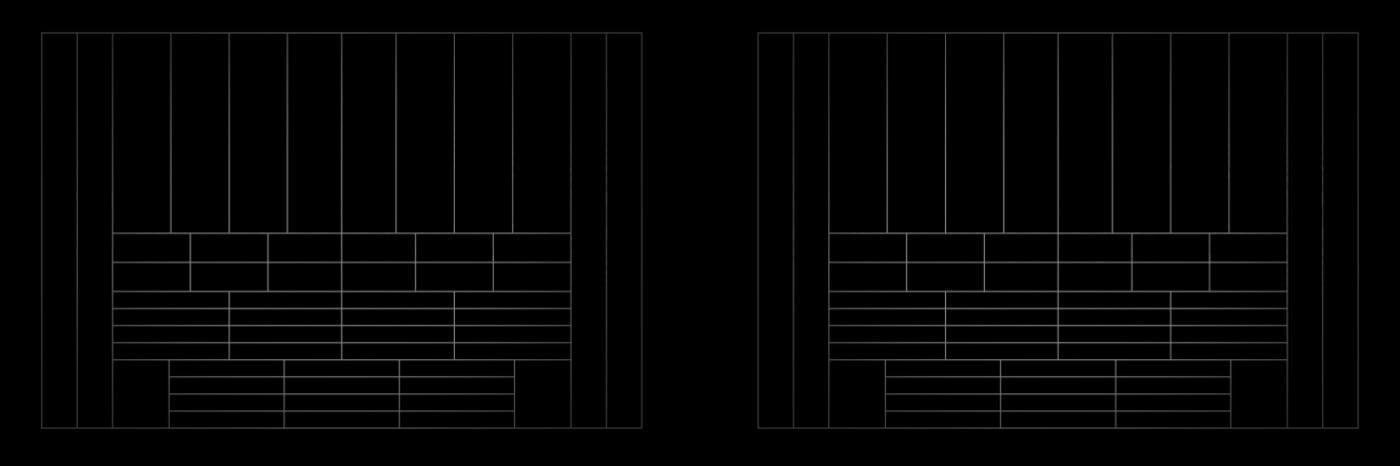

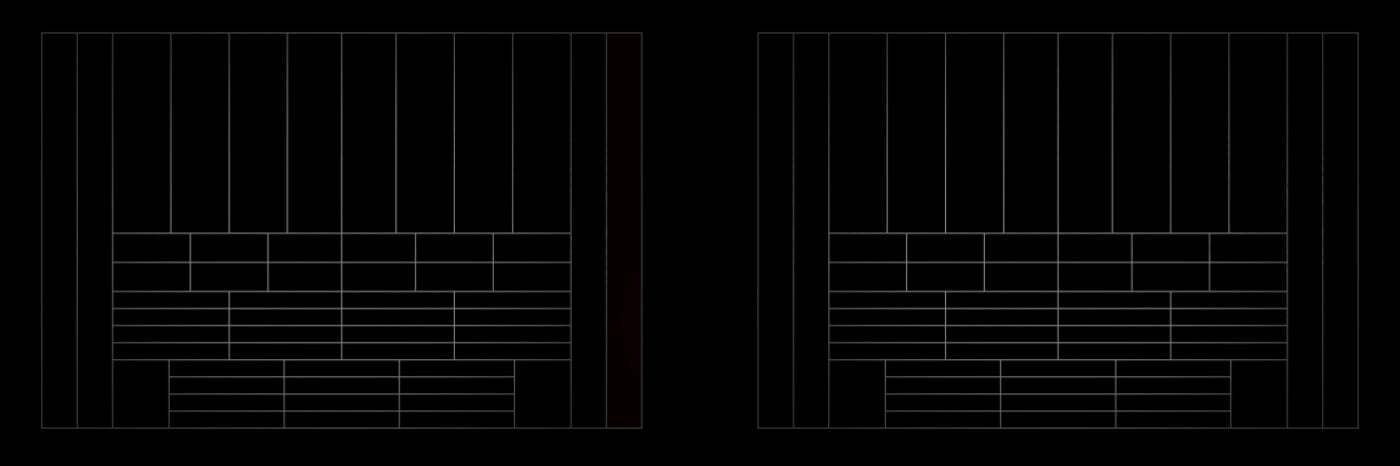

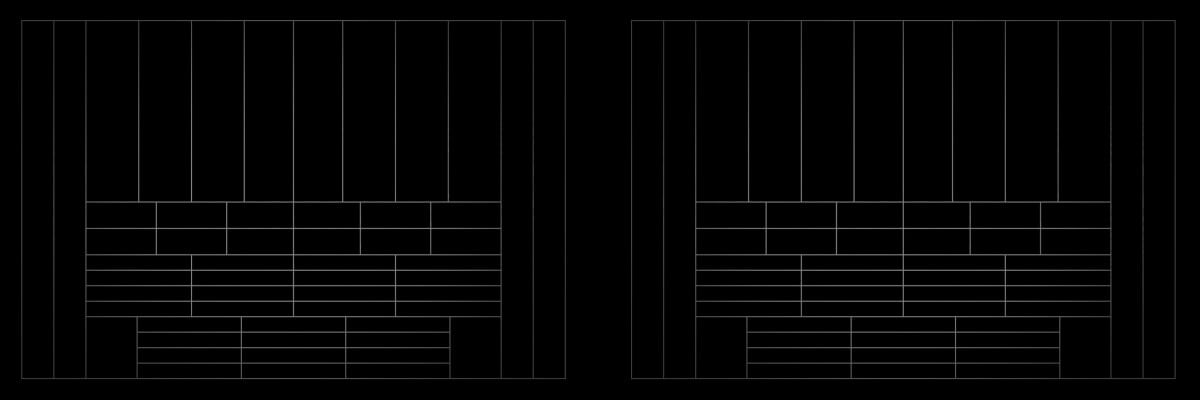

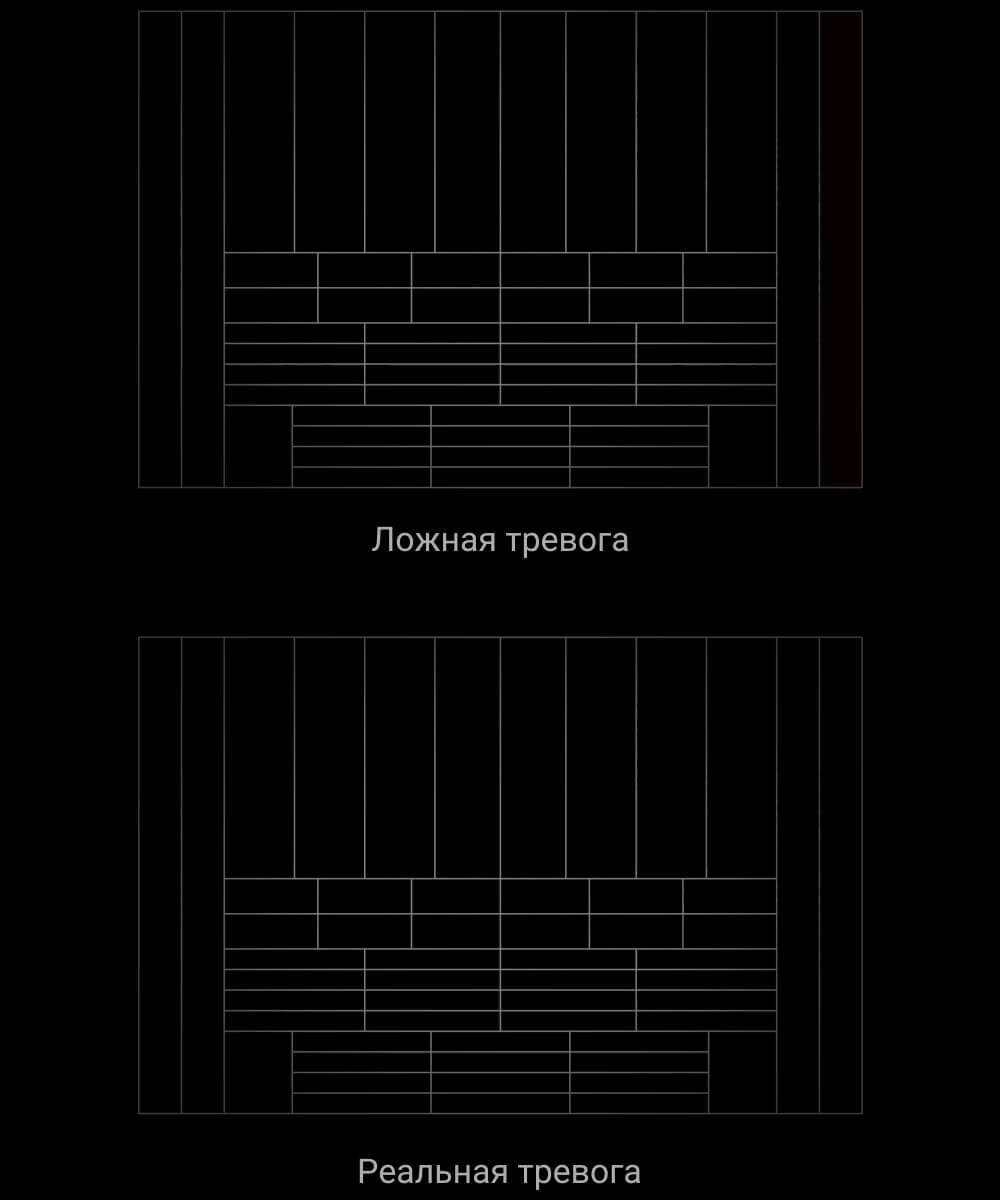

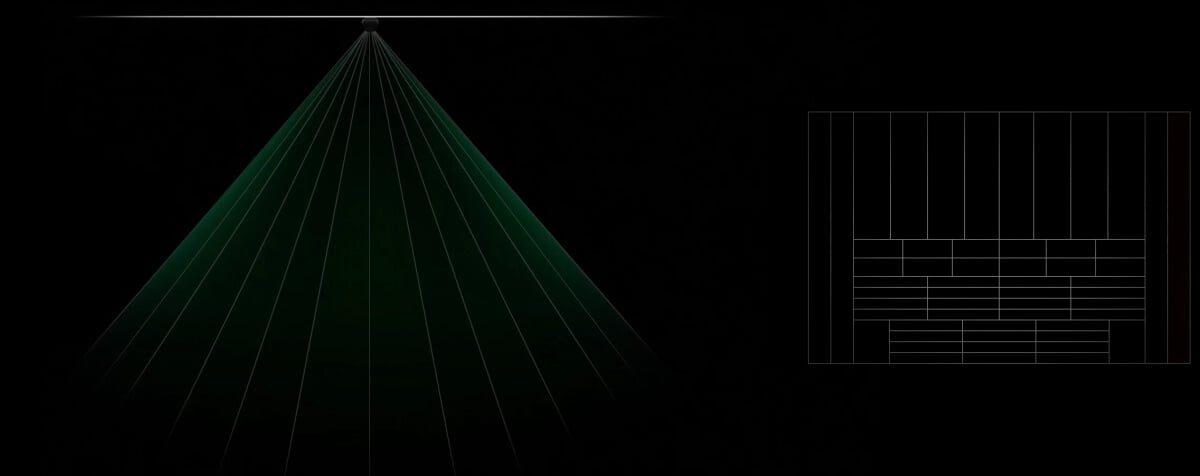

Специальная линза

Паттерн секций линзы Френеля разработан таким образом, чтобы различать диаграммы ИК-излучения человека, животного и теплового препятствия. Большие по размеру секции линзы улавливают излучение на уровне головы и торса взрослого человека, а меньшие — делают диаграмму детализированной. Линза дает датчику точную информацию о тепловом объекте в зоне обнаружения и характере его движения.

Special lens

Фильтр тепловых помех

SmartDetect

Мы изучили тысячи тепловых паттернов людей, животных и окружающей среды и разработали программный алгоритм SmartDetect. В режиме охраны датчик постоянно анализирует считанную сенсором тепловую диаграмму: интенсивность ИК-излучения, размер теплового пятна, скорость движения, длительность нахождения в зоне обнаружения и другие параметры. Это позволяет алгоритму мгновенно обнаруживать ложные тревоги. Как результат — датчик с высокой точностью реагирует на людей и не доставляет хлопот ложными сработками.

Size
Detection size

Ложная тревога

Тревога

Speed
Detection speed

Ложная тревога

Тревога

Intensity
IR radiation intensity

Ложная тревога

Тревога

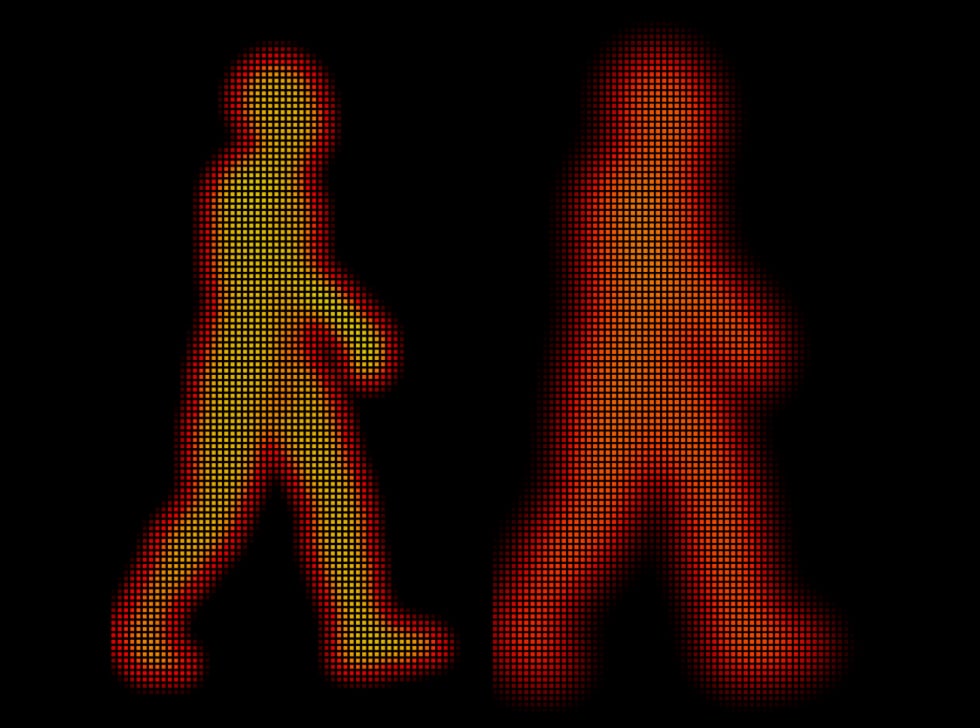

Температурная компенсация

Температурная компенсация — это программный механизм, позволяющий сохранить тепловую диаграмму контрастной, даже если температура окружающей среды близка к температуре человеческого тела. При каждом измерении температуры окружающей среды датчик корректирует данные ИК-сенсора согласно таблице коэффициентов, хранящейся в его памяти. Поэтому датчик является эффективным во всем диапазоне рабочих температур.

Temperature compensation

Уровень чувствительности

Настройка чувствительности позволяет адаптировать датчик к условиям конкретного помещения с учетом возможных тепловых помех и наличия домашних животных. Изменение чувствительности влияет на маркеры, благодаря которым датчик фильтрует ложные тревоги. Если задать низкую чувствительность, датчик с меньшей вероятностью среагирует даже на активное домашнее животное. Если задать высокую чувствительность, датчик поднимет тревогу при малейшем движении в зоне обнаружения.

Sensitivity level

Профессиональный монтаж

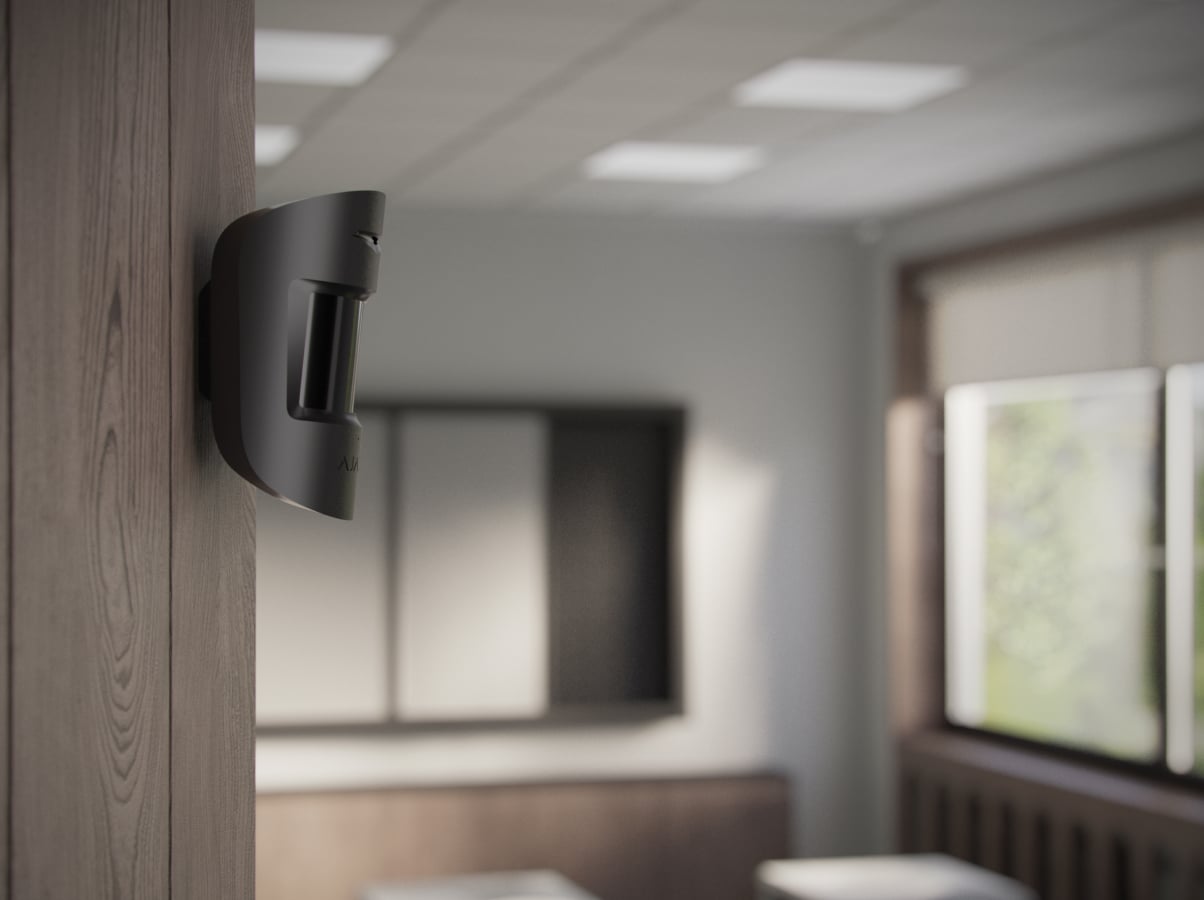

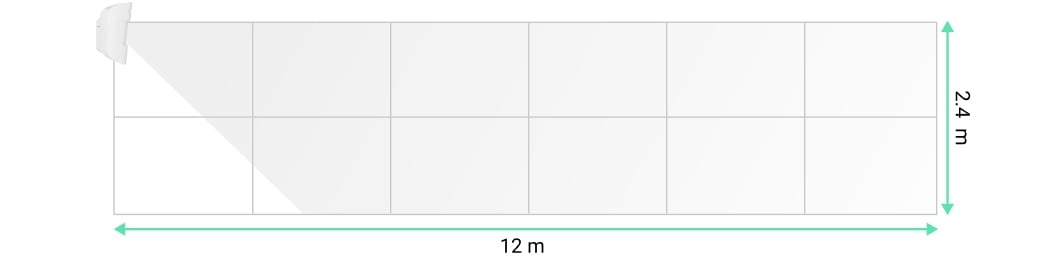

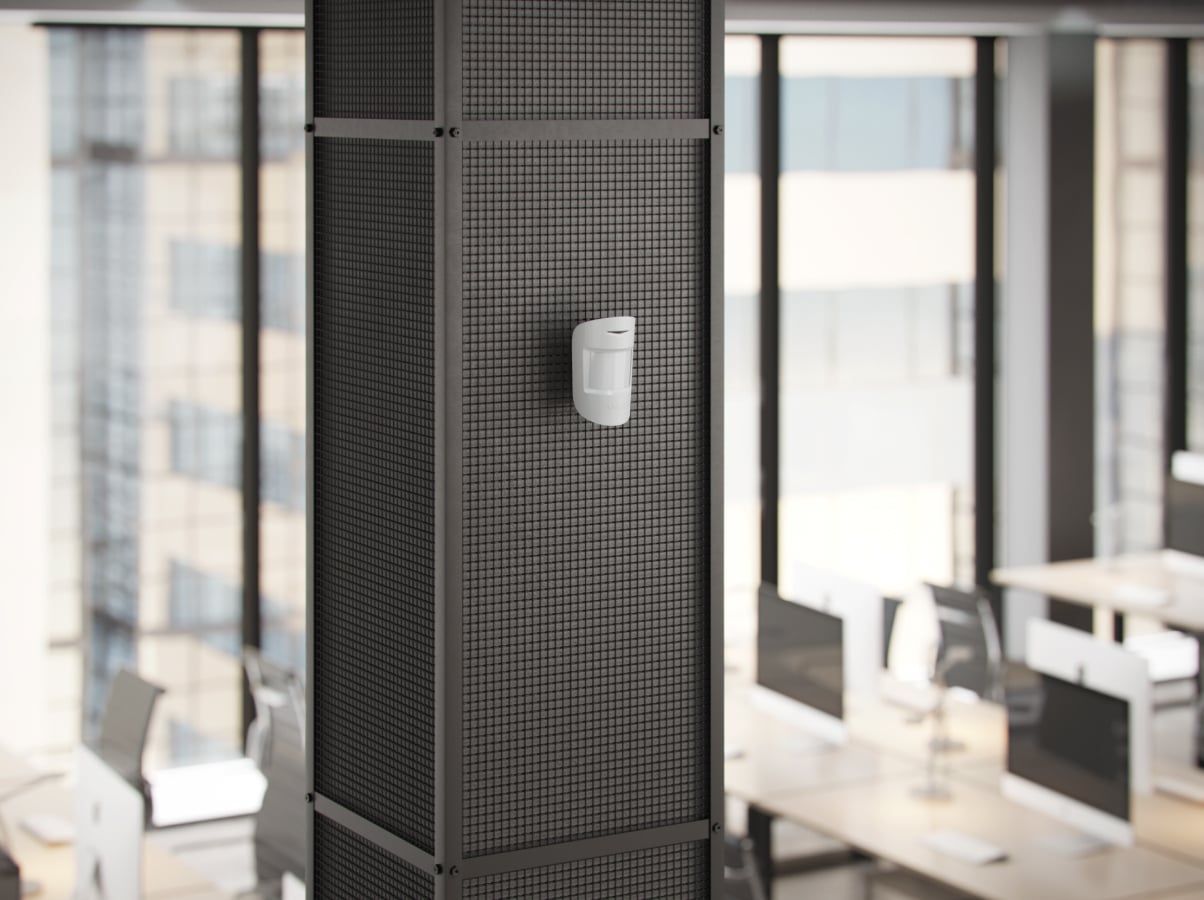

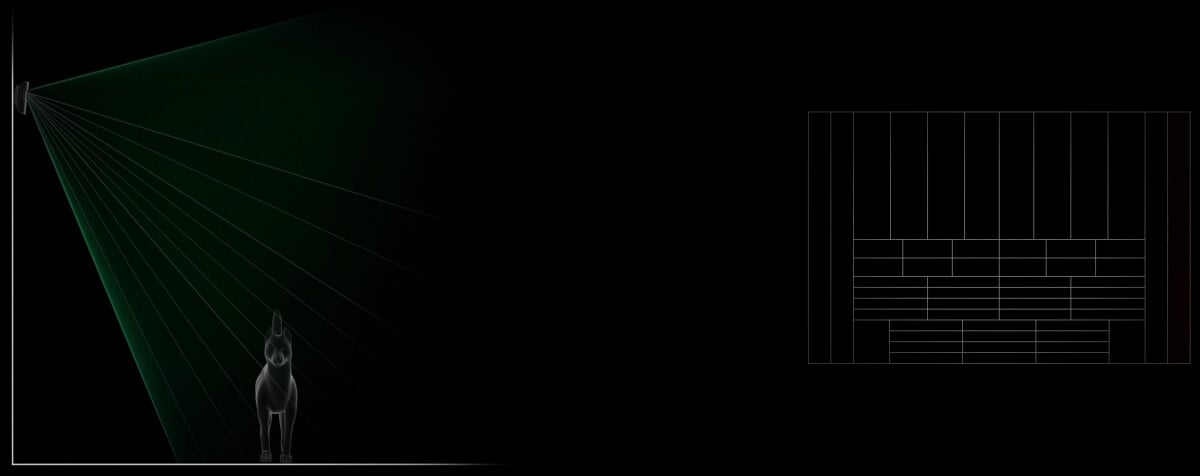

Датчик нужно устанавливать на высоте 2,4 м таким образом, чтобы линза была направлена перпендикулярно вероятному пути вторжения в помещение. Это гарантирует точную тепловую диаграмму и иммунитет к животным. Датчик мгновенно реагирует на реальную угрозу, игнорируя типичные источники ложных тревог, такие как животные высотой до 50 см и весом до 20 кг.

Professional installation

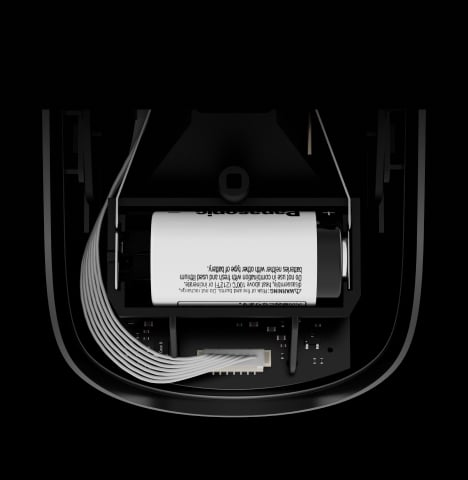

Свобода от проводов и надежная работа

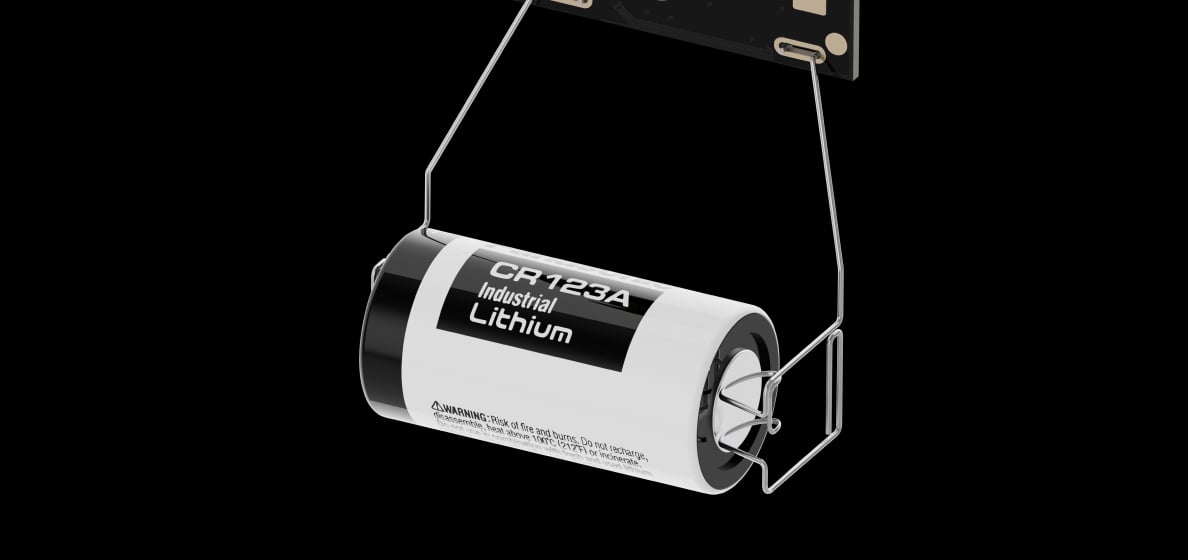

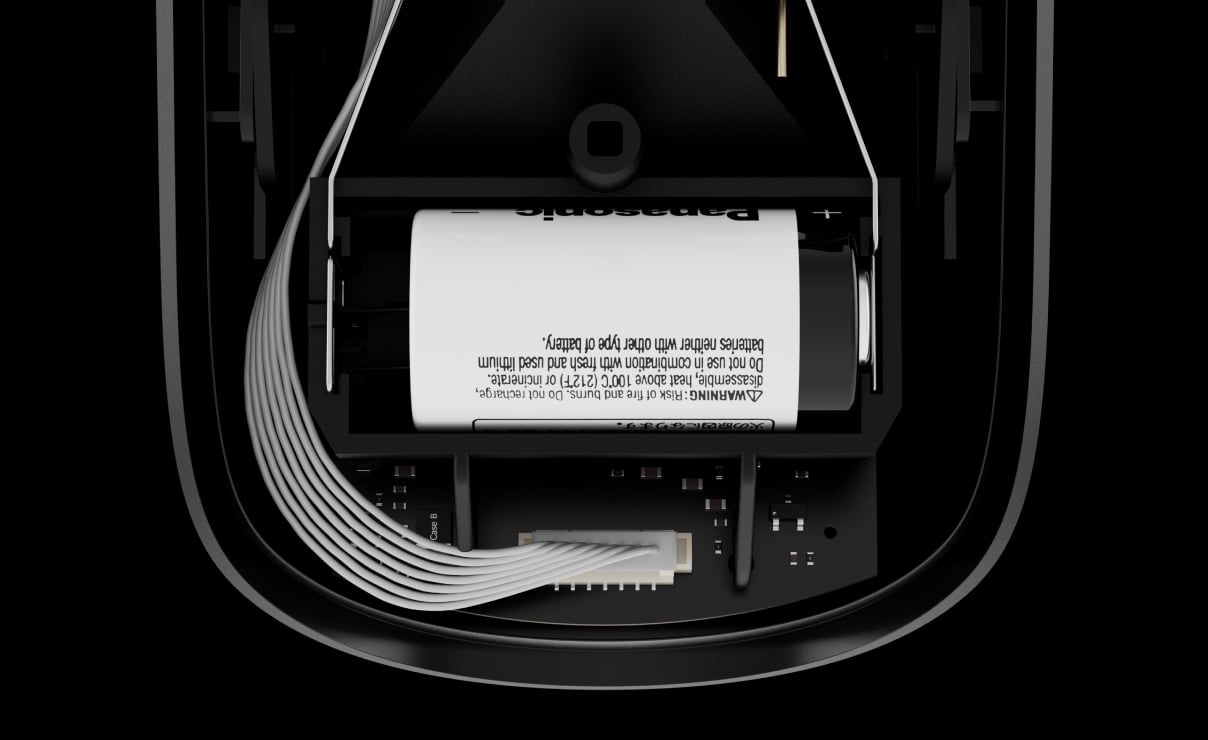

Устройства Baseline работают без проводов, что гарантирует максимальную свободу при их монтаже. Предустановленные батареи CR123A от проверенных производителей обеспечивают легкую настройку и не требуют дополнительных действий, чтобы начать работать с устройствами. Помимо тестирования в режиме реального времени во время производства, Ajax Systems дополнительно проверяет все батареи, чтобы гарантировать их надежность. Батареи сменные, поэтому их можно будет заменить примерно через пять лет автономной работы. Состояние батареи всегда можно проверить в приложении Ajax. Пользователи и охранные компании получают уведомления о низком уровне заряда за несколько месяцев, что позволяет без спешки вовремя заменить батарею.

Тестирование в режиме реального времени во время производства батареи

До 5 лет автономной работы

Заблаговременное информирование о низком уровне заряда батареи

Batteries
Unique wireless technology

Jeweller

Уникальная беспроводная технология

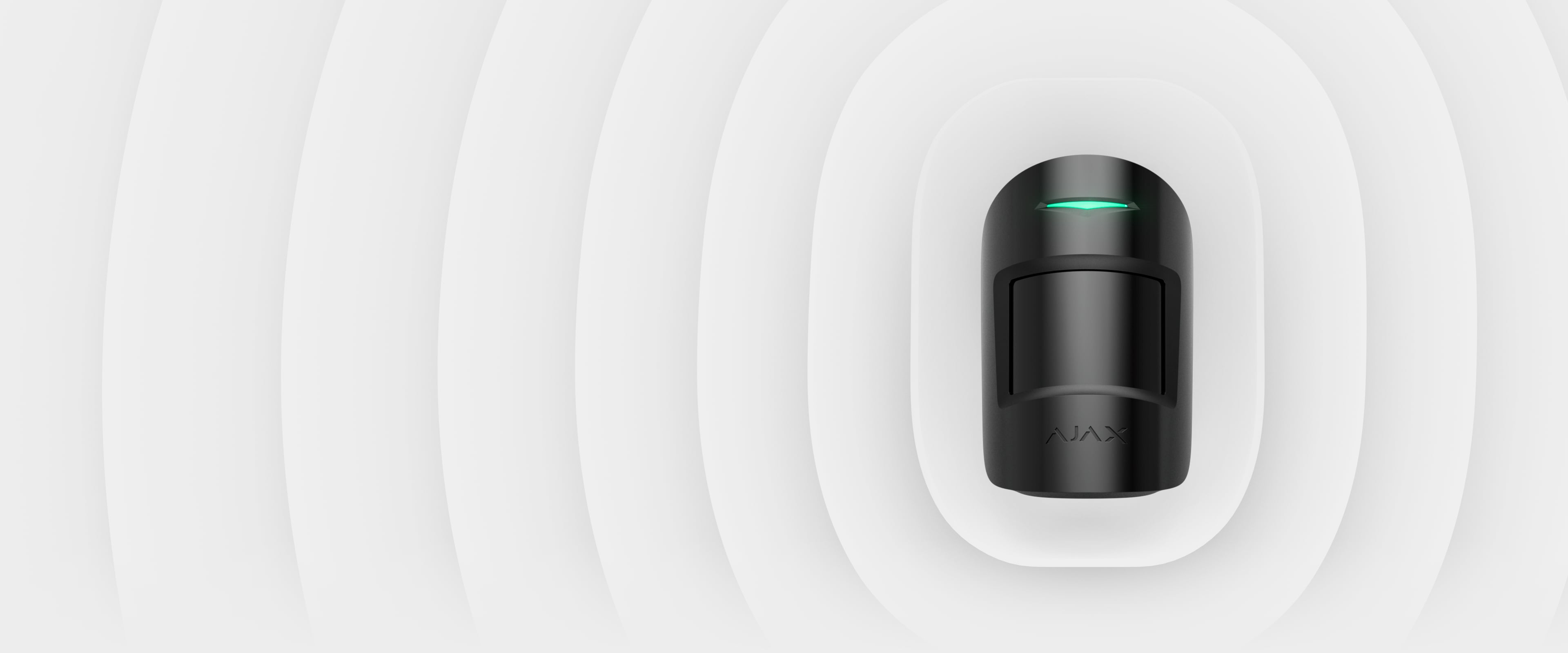

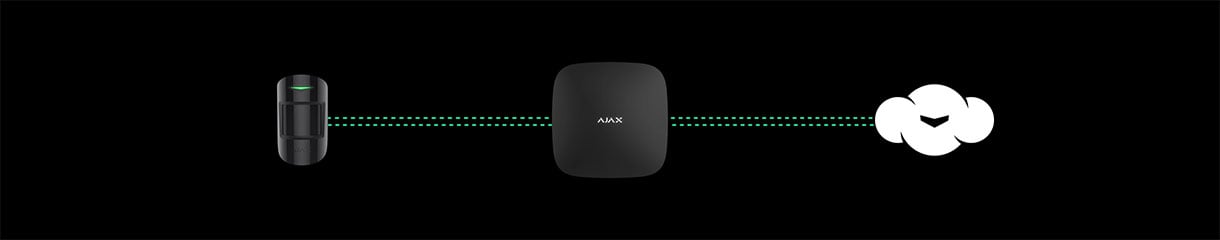

Система Ajax использует защищенную двустороннюю радиосвязь на основе проприетарного протокола Jeweller. Протокол использует блочное шифрование и аутентификацию при каждом сеансе связи для защиты от саботажа, подлога и кражи данных.

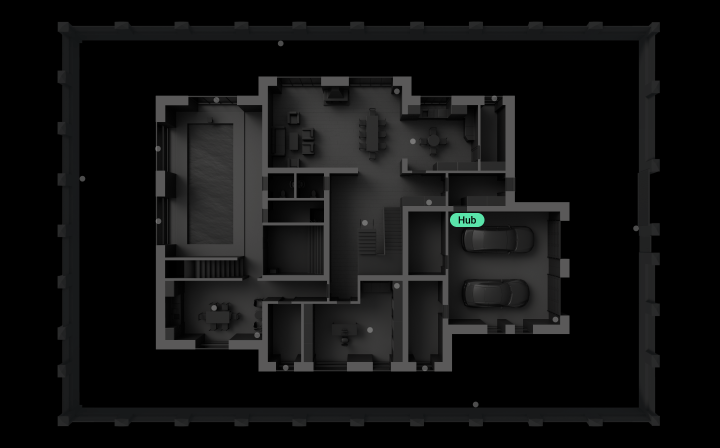

До 1700 м радиосвязи с хабом или ретранслятором1

Двусторонняя зашифрованная радиосвязь

Оповещение о глушении и потере связи

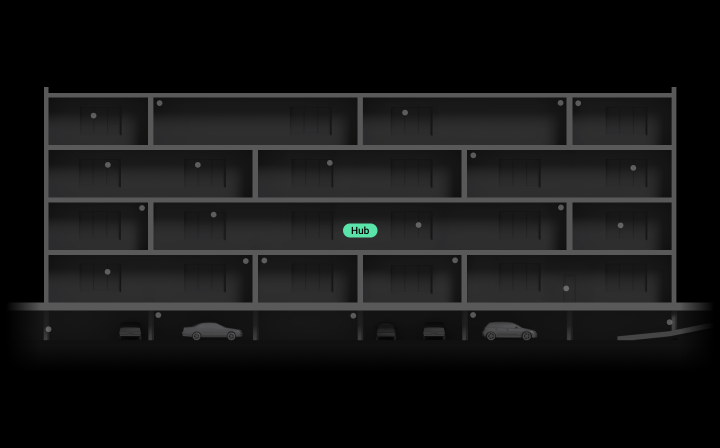

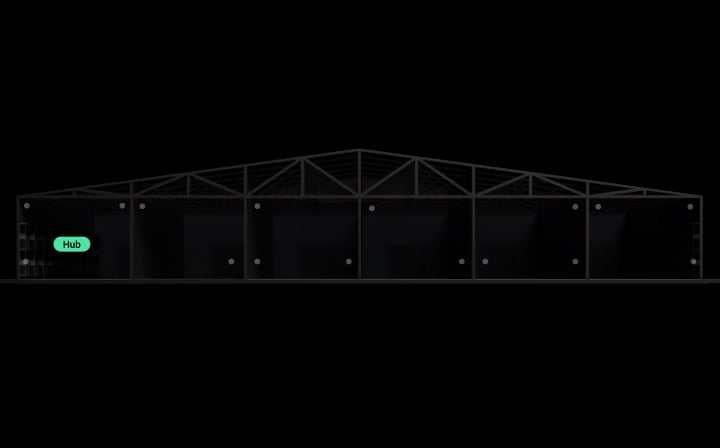

Комплексное решение для масштабных систем

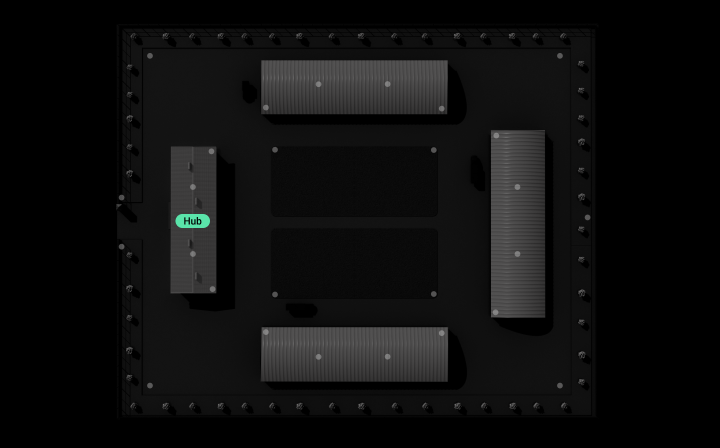

ReX 2 Jeweller увеличивает дальность радиосвязи всех устройств Ajax благодаря Jeweller, а также обеспечивает стабильный сигнал даже сквозь сталь и бетон через Ethernet, используя провод как дополнительный канал связи. В одной системе Ajax могут одновременно работать до пяти ретрансляторов, что позволяет вдвое расширить покрытие радиосети и охватить территорию подземного паркинга, подвала или металлического ангара.

До 5 ретрансляторов в одной системе

Ethernet как альтернативный канал связи

Взаимоконтроль элементов системы

Все устройства Ajax проводят автоматическую самодиагностику и передают данные о своем состоянии на хаб. Непрерывно контролируются основные параметры, такие как состояние тампера, связи, питания и сенсоров. Сервер Ajax Cloud проверяет связь между хабом и приложениями Ajax, гарантируя мгновенные оповещения на сторонние ПЦН, а также охранным компаниям и пользователям. В случае любой неисправности или потери связи инженер сразу получает всю необходимую информацию, чтобы предоставить соответствующие услуги.

Автоматическая самодиагностика устройства с отчетом о его состоянии

Регулярные опросы для отображения текущего состояния устройства в приложениях

Мгновенные уведомления о работе системы

System supervision

Защита от саботажа

Тревога тампера

Тревога тампера

Корпус оснащен кнопкой тампера, которая оповестит охранную компанию и пользователей о попытке снять датчик с крепления.

Шифрование данных

Шифрование данных

Все данные, которые система хранит и передает, защищены блочным шифрованием с плавающим ключом. Это значительно усложняет любые попытки вмешаться в софт системы, подменить данные или украсть их.

Информативные пуш-уведомления

Информативные пуш-уведомления

Система Ajax мгновенно сообщает о тревогах и событиях с помощью информативных пуш-уведомлений. Благодаря им охранная компания и пользователи точно знают, какое устройство сработало, а также когда и где это произошло.

Аутентификация для защиты от подлога

Аутентификация для защиты от подлога

Каждый сеанс связи между хабом и устройством начинается с аутентификации. Если хотя бы один параметр не прошел проверку, хаб проигнорирует команды устройства.

Регулярные опросы

Регулярные опросы

Устройство регулярно обменивается данными с хабом. Система контролирует состояние каждого устройства и в случае неисправности или потери связи информирует об этом охранную компанию и пользователей.

Обнаружение потери связи

Обнаружение потери связи

Устройство регулярно обменивается данными с хабом. Если настроить максимальный интервал опроса (три пакета данных каждые 12 секунд), система уже через 36 секунд обнаружит потерю связи с устройством и проинформирует об этом охранную компанию и пользователей.

Простой монтаж и настройка

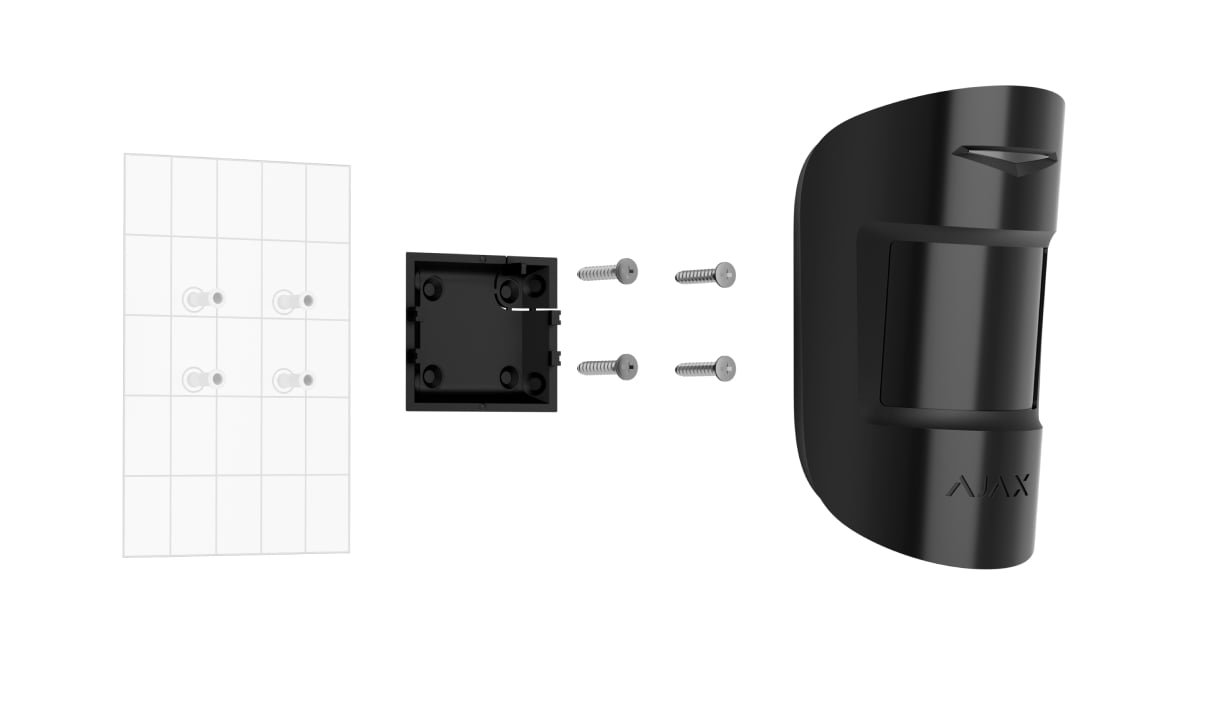

MotionProtect Plus Jeweller готов к работе прямо из коробки. С помощью крепежной панели SmartBracket инженер монтажа может легко зафиксировать устройство на стене, не разбирая его корпус. Приложения Ajax помогут быстро сделать устройство частью экосистемы: нужно лишь отсканировать QR-код, чтобы добавить устройство на хаб. Настройки устройства можно в любой момент изменить удаленно, посещать объект для этого не нужно.

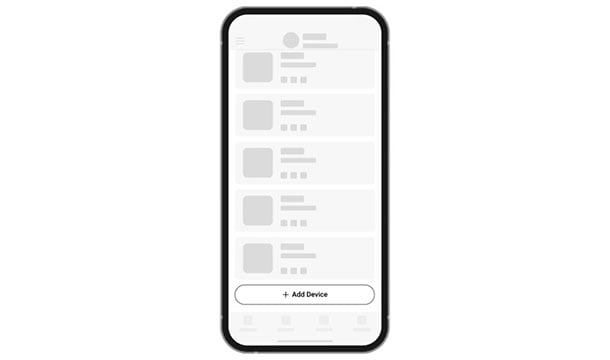

Сканирование QR-кода для добавления устройства на хаб

Connection

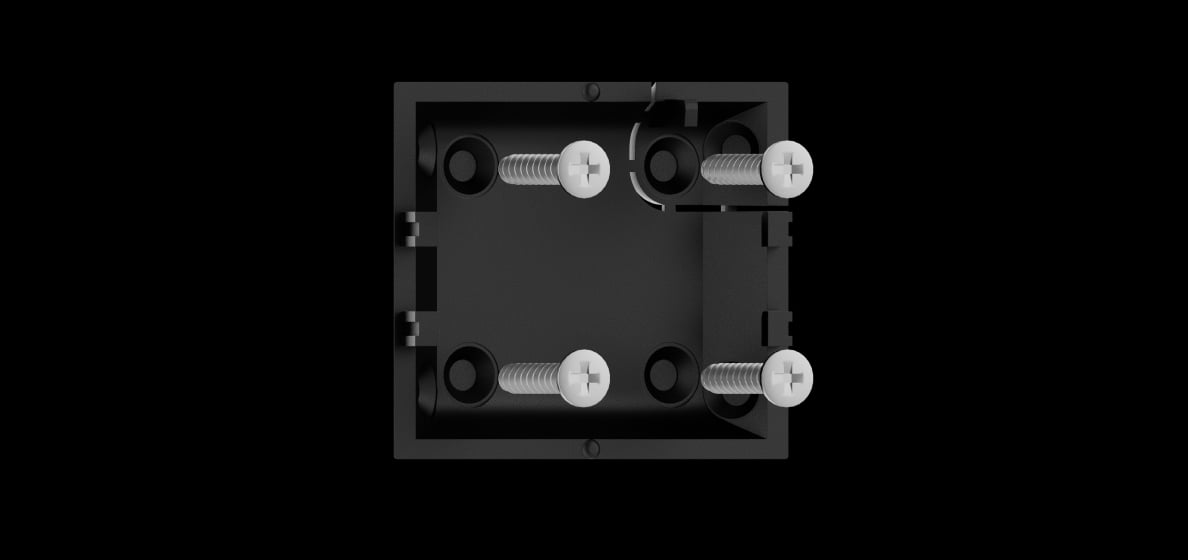

Благодаря крепежной панели SmartBracket не нужно разбирать корпус для монтажа устройства

Installation

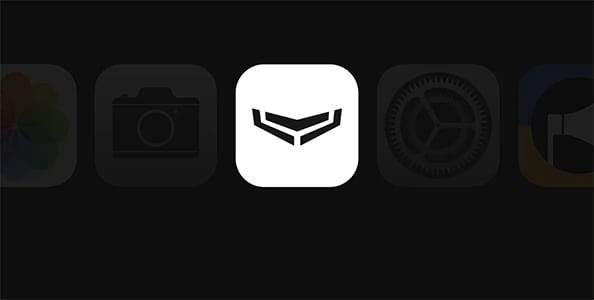

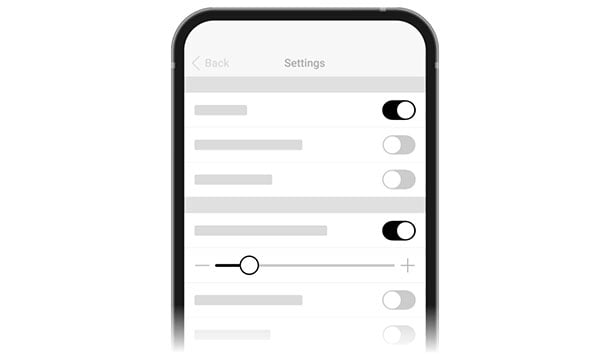

Приложения для смартфонов и ПК позволяют менять настройки и тестировать устройство

Setup

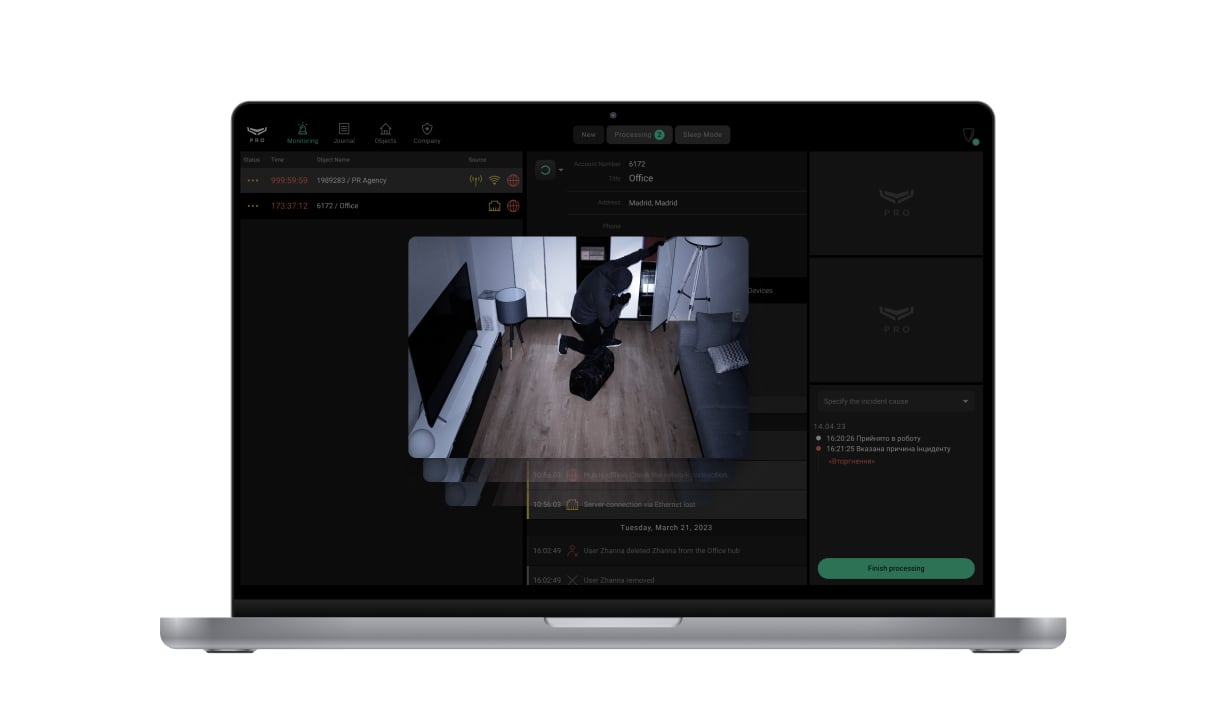

Приложение PRO Desktop для macOS и Windows

Monitoring
1

При отсутствии помех.

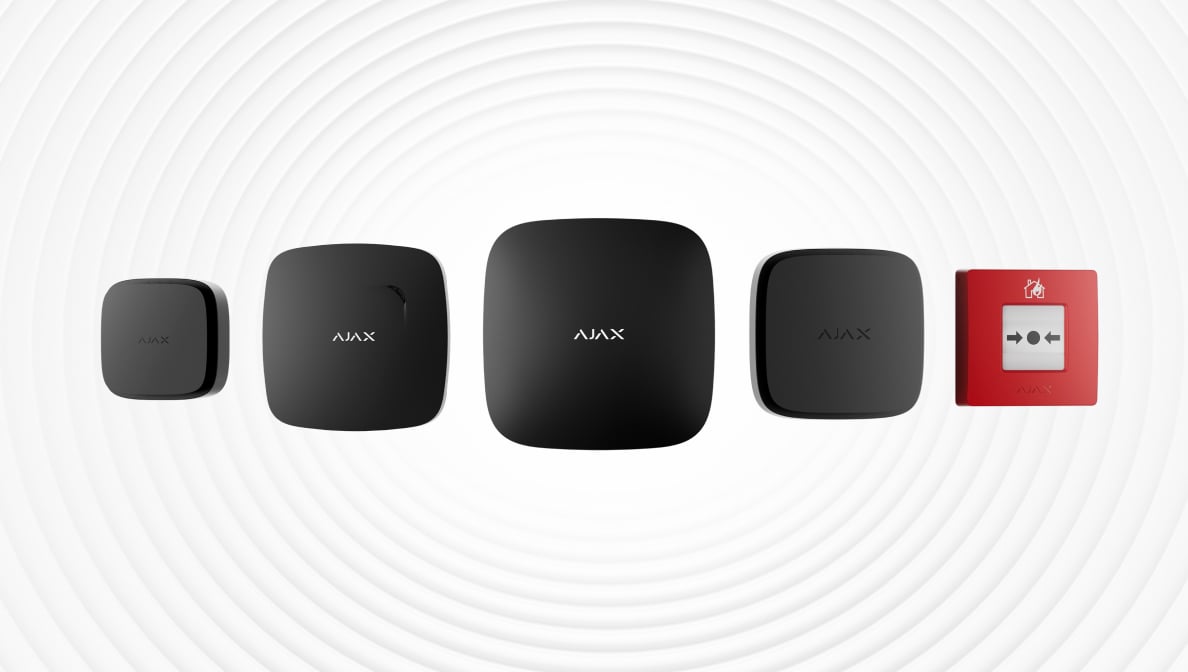

Категории продуктов Ajax

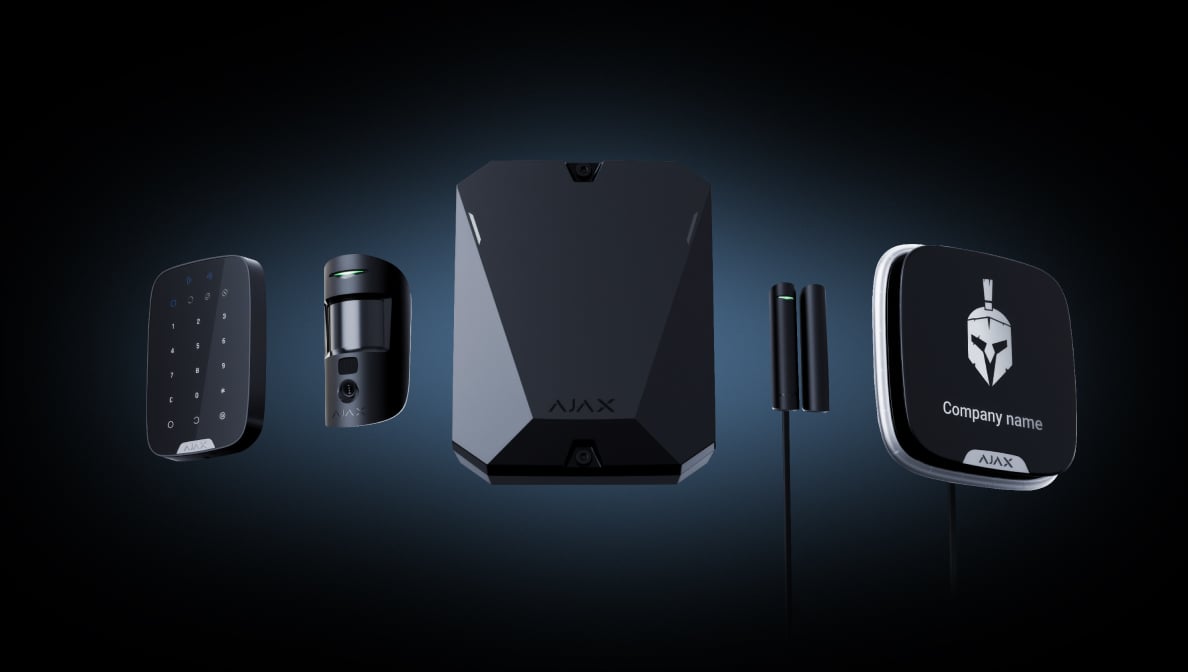

В системе Ajax можно совмещать устройства всех категорий: Защита от вторжения (Superior и Baseline), Видеонаблюдение, Пожарная безопасность и Комфорт и автоматизация. Соберите систему в соответствии с вашими потребностями и управляйте ею в едином интерфейсе.

Датчики движения для охранной сигнализации Ajax MotionProtect Plus с микроволновым сенсором

Детектор присутствия чаще всего устанавливается для включения освещения, когда человек заходит на контролируемую территорию и для выключения, когда выходит. Устройство способствует экономии электричества и избавляет от необходимости механического включения света. Датчики движения также используются для установки в системах охранной сигнализации. Устройство определяет попытки проникновения злоумышленников в помещение. Кроме этого датчики движения применяются и на производственных линиях для автоматизации выполнения технологических задач.

Типы детекторов присутствия

Датчики присутствия различают по принципу действия от которого зависит их точность срабатывания и особенности использования и установки. Цена датчиков движения зависит от конструкции и рода элемента, который будет использован.

Контактные датчики движения для сигнализации

Суть работы такого вида датчика движения заключается в установке геркона на дверь. Геркон (герметичный контакт) — это переключатель, который сработает при появлении магнитного поля. Когда человек откроет дверь и зайдет в помещение, контакты замкнутся. Сигнал о происшествии получит централь сигнализации и активирует освещение или сирену.

Инфракрасные детекторы движения

Инфракрасные датчики движения срабатывают от теплового излучения и реагируют на изменение температуры в помещении. Когда объект входит в поле обзора такого детектора, он сработает на тепловое излучение, которое исходит от тела. В качестве чувствительного элемента устройства используется PIR-сенсор, который создает электрическое поле пропорционально тепловому излучению.

Ультразвуковые датчики присутствия

Ультразвуковой датчик движения работает на высоких частотах — от 20 кГц до 60 кГц. Отрицательная черта этого датчика — раздражение его частотами животных, которые к ним чувствительны. Ультразвуковые датчики присутствия работают на эффекте Доплера. Волна датчика, которая отражается от подвижного объекта, возвращается и принимается приемником. Частота волны при этом незначительно изменяется. Это определяется, и детектор выдает сигнал, который получает контрольная панель сигнализации.

Фотодатчики или лазерные датчики движения

В лазерных датчиках движения есть излучатель, например, инфракрасный светодиод и приемник — фотодиод аналогичного спектра. Это простой детектор, реализация которого возможна в двух исполнениях:
  1. Излучатель и фотодиод устанавливаются рядом друг с другом, когда объект находится в зоне действия детектора — излучение от него отражается и попадает на фотодиод. Такое устройство также называется датчиком препятствия и часто применяется в робототехнике.
  2. Фотодиод и излучатель устанавливаются на охраняемой территории друг напротив друга. Когда объект проходит через него, он заслоняет излучение, и оно не достигает приемника, после чего срабатывает датчик движения и включается реле. Используется в системах сигнализации.

Микроволновый датчик присутствия

Микроволновый датчик движения состоит из передатчика и приемника. Первый генерирует сигналы высокой частоты, а второй принимает их. Когда объект проходит рядом, частота меняется. При изменении частоты, сигнал усиливается и передается на реле сигнализации, и происходит включение нагрузки. Микроволновые датчики очень чувствительны и позволяют зафиксировать движения за дверью или за стеклом. Реагируют даже на самые осторожные движения и часто применяются в системах охранной сигнализации.

Датчик присутствия с микроволновым сенсором Ajax MotionProtect Plus

Ajax MotionProtect Plus это беспроводной детектор присутствия с микроволновым сенсором, который сообщает о первых признаках вторжения на охраняемую территорию. Устанавливается прибор и в частных помещениях, и в общественных местах. Датчик движения игнорирует воздушные потоки от каминов и кондиционеров, а также отблески и засветы. Датчик движения определяет человека по отличиям температур с фоновым тепловым излучением. С помощью микроволнового сенсора исключается отправка ложных тревог даже из-за сложных помех.

Принцип работы беспроводного датчика движения Ajax MotionProtect Plus

Беспроводной детектор движения с радиочастотным сканированием помех сигнала Ajax MotionProtect Plus используется для выявления движения человека на охраняемой территории. Датчик движения определяет появление человека в помещении с первых секунд, но игнорирует сквозняки, движения домашних питомцев весом до 20 килограмм, работу кондиционера. Радиочастотное сканирование фильтрует помехи, которые создает тепловое излучение в комплексе с движением штор и засветами. Чувствительность детектора движения регулируется пользователем в индивидуальном порядке. Беспроводной датчик движения Ajax MotionProtect Plus оснащен системой радиосвязи, которая использует защиту данных от подлога и шифрование передаваемых сообщений. Это обеспечивает защищенность сигнализации от попыток взлома злоумышленниками. Кроме того, беспроводной детектор имеет высоконадежную систему связи, которая позволяет ему работать в пределах нескольких этажей здания или на расстоянии до 1200 м к центральному блоку сигнализации при условии отсутствия преград.

Установка и монтаж датчика движения Ajax MotionProtect Plus

Одним из преимуществ беспроводного датчика движения Ajax MotionProtect Plus является его удобная установка на смарт-крепление. Для монтажа устройства не нужно разбирать корпус датчика движения и портить интерьер прокладкой проводов. Батарея устройства уже установлена и обеспечит работу беспроводного датчика движения на время до пяти лет.

Особенности беспроводного датчика движения

  1. Беспроводной датчик движения предназначен для работы в помещениях с кондиционером, камином. Устройство распознает и игнорирует сквозняки, движение штор, засветы и отблески.
  2. Удобный монтаж на крепление SmartBracket без разбора корпуса и подключение к системе безопасности через QR-код. Предустановленная батарея работает до 5 лет без замены.
  3. Возможность интеграции в стороннюю охранную систему через модули Ajax (uartBridge и ocBridge/ocBridge Plus).
  4. Беспроводной датчик движения работает на расстоянии до 1200 метров от централи системы безопасности при отсутствии преград. Дальность детектирования движения датчиков — до 12 м. Доступны 3 уровня чувствительности, которую пользователь регулирует самостоятельно.
  5. Алгоритм детектирования SmartMotion не реагирует на домашних животных, которые весят меньше 20 кг, чем исключает частые ложные срабатывания.
  6. Корпус устройства защищен тампером от подлога и вскрытия.
  7. Работоспособность беспроводного датчика движения проверяется пингами частотой от 12 секунд и в случае выхода датчика из строя — пользователь будет мгновенно в курсе.
