MultiTransmitter

MultiTransmitter

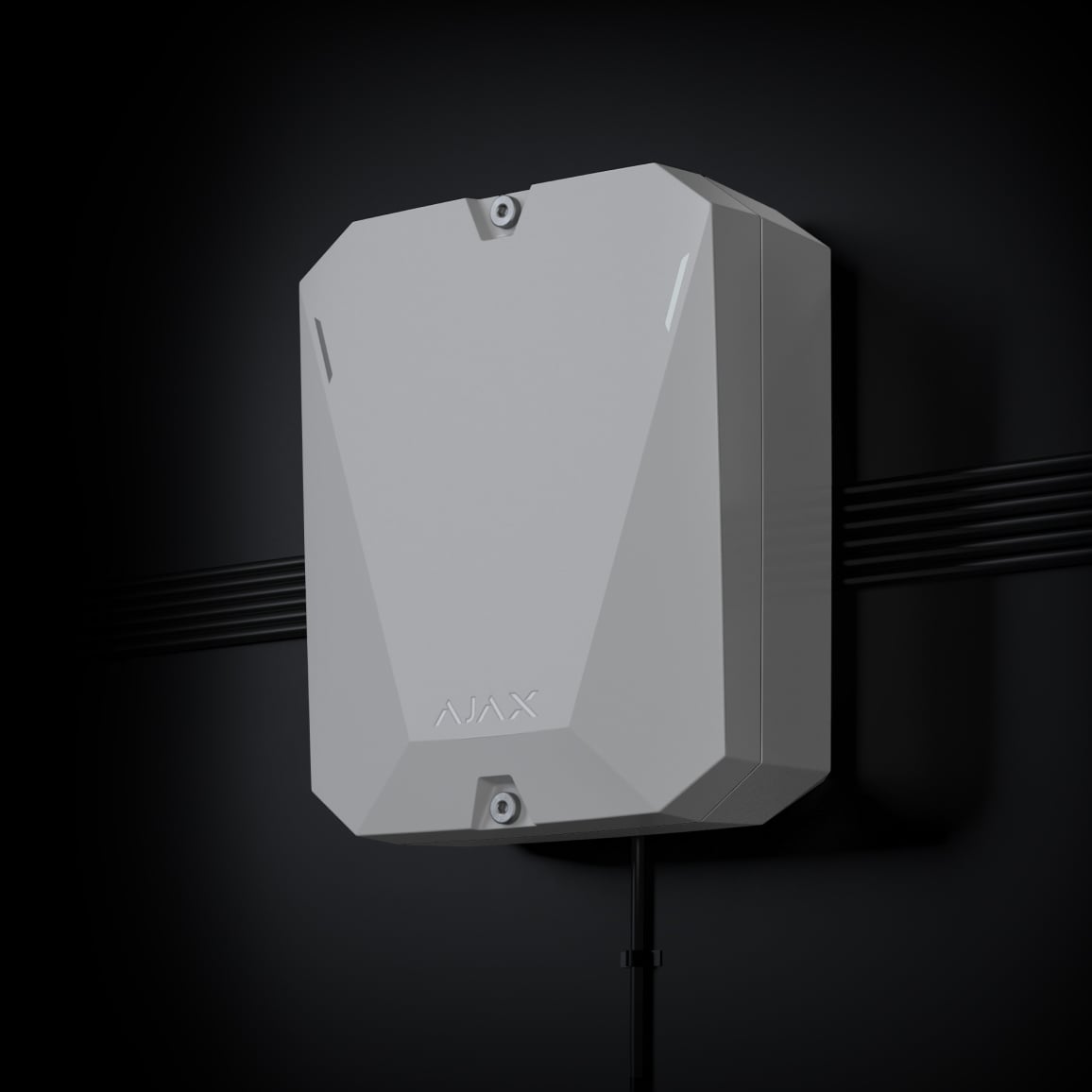

Модуль для подключения проводной сигнализации к Ajax и управления охраной в приложении

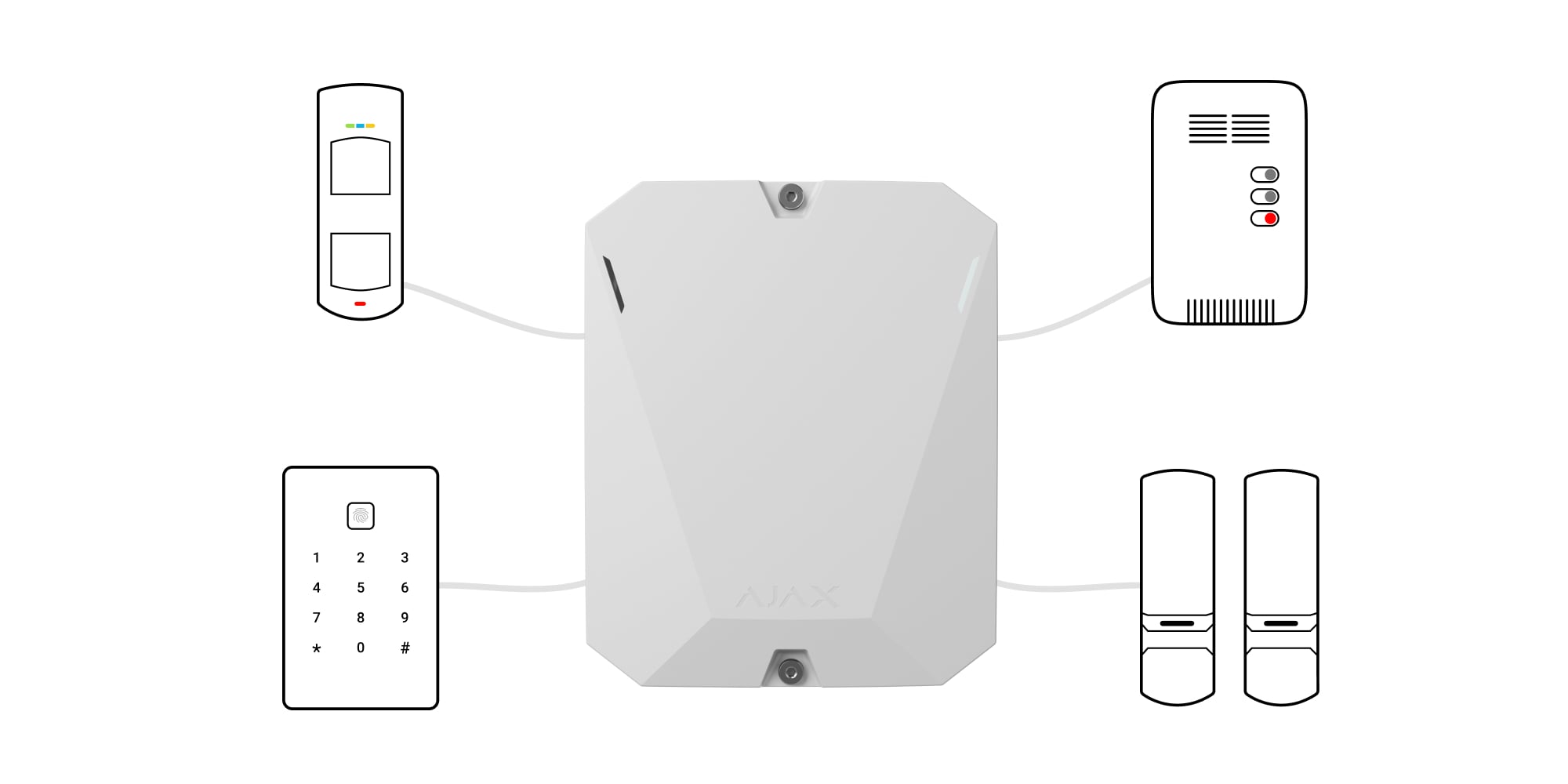

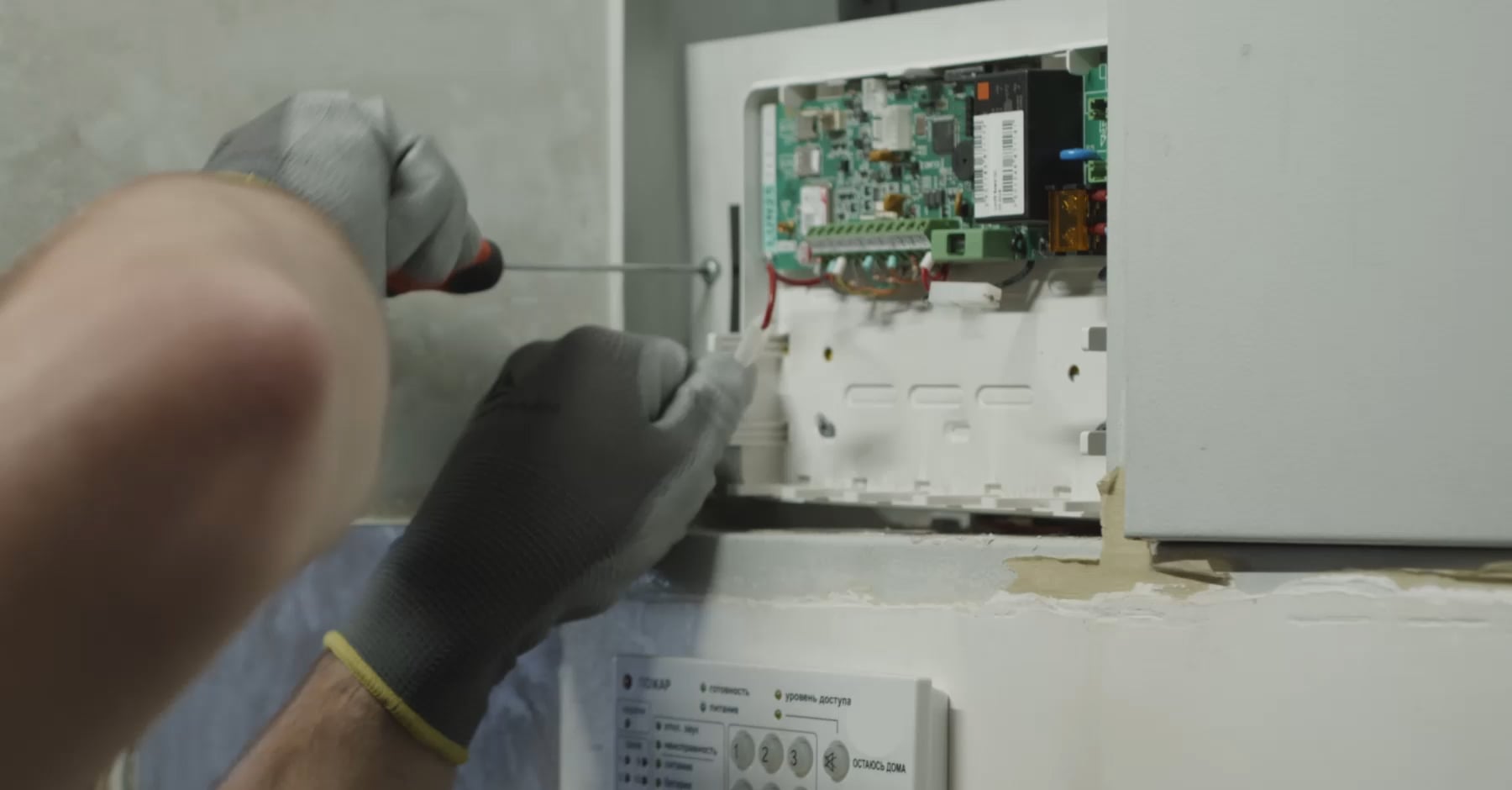

Вторая жизнь старой проводной сигнализации

Мы понимаем, как сложно решиться на обновление проводной сигнализации. Когда оборудование устарело, но исправно охраняет имущество. Но реновация c Ajax — это не отказ от старого. Это возможность построить современную комплексную безопасность на основе существующего проводного оборудования.
The second life of an old wired alarm

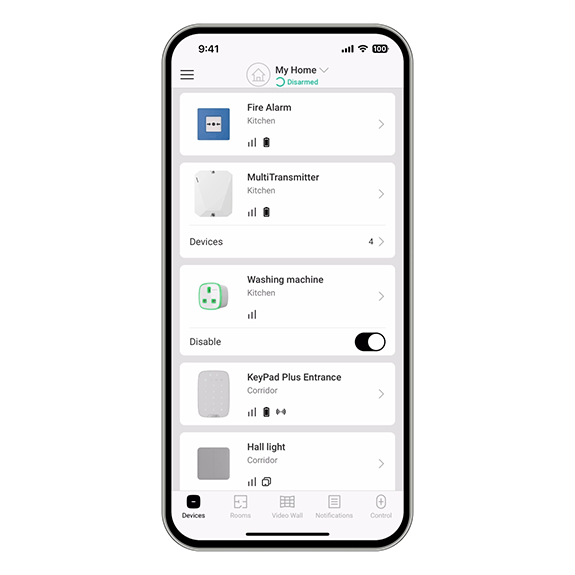

Безопасность в смартфоне

С MultiTransmitter пользователи системы получают управление охраной в приложении, информативные уведомления и сценарии автоматизации. А охранная компания может менять настройки системы и устройств в PRO-приложении как находясь на объекте, так и удаленно.

Больше возможностей Ajax

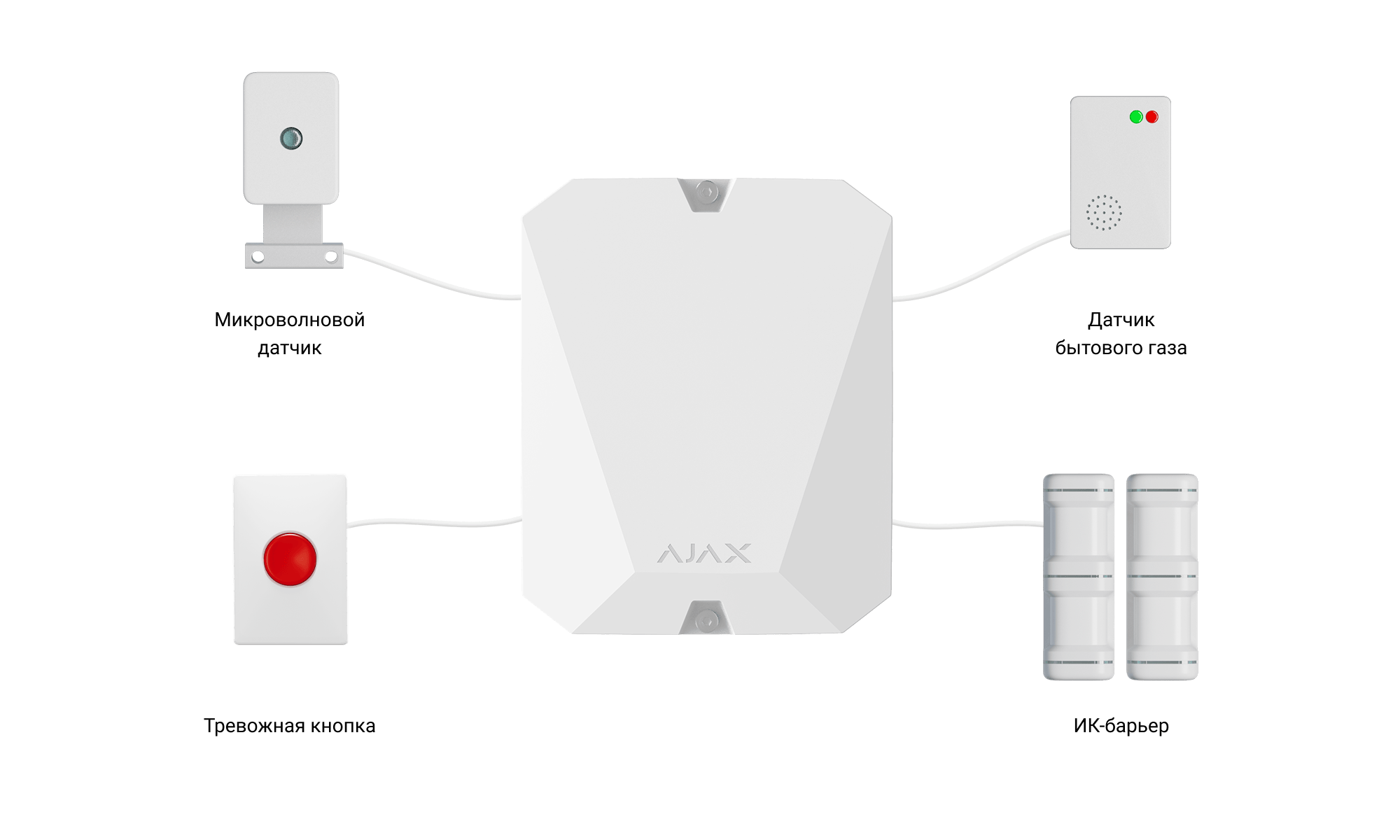

ИК-барьеры, датчики бытового газа, температуры, уровня жидкости и многие другие устройства готовы расширить сферы применения Ajax. Подключите их к хабу через MultiTransmitter и управляйте комплексной системой безопасности в приложении Ajax.
More Ajax features

Мультизадачность в одном корпусе

Multitasking in a single body

Меньше рутины с автоматизированной безопасностью

Используйте сценарии автоматизации, чтобы система безопасности моментально реагировала на угрозы, не дожидаясь патруля охраны. Ajax станет под охрану по расписанию, включит свет по тревоге датчика движения, обесточит помещение при первых признаках пожара. С MultiTransmitter старая сигнализация становится частью безопасного и умного дома.

Больше информации о тревогах

С MultiTransmitter для каждого проводного устройства можно указать тип тревоги и комнату размещения. Это повышает информативность уведомлений — известно не только что произошло, но и где именно. Эта информация отображается в пуш-уведомлении, смс, а также отправляется на пульт охранной компании под соответствующим кодом. Всего доступно пять типов тревог: вторжение, пожар, медпомощь, тревожная кнопка, утечка газа.
Jeweller

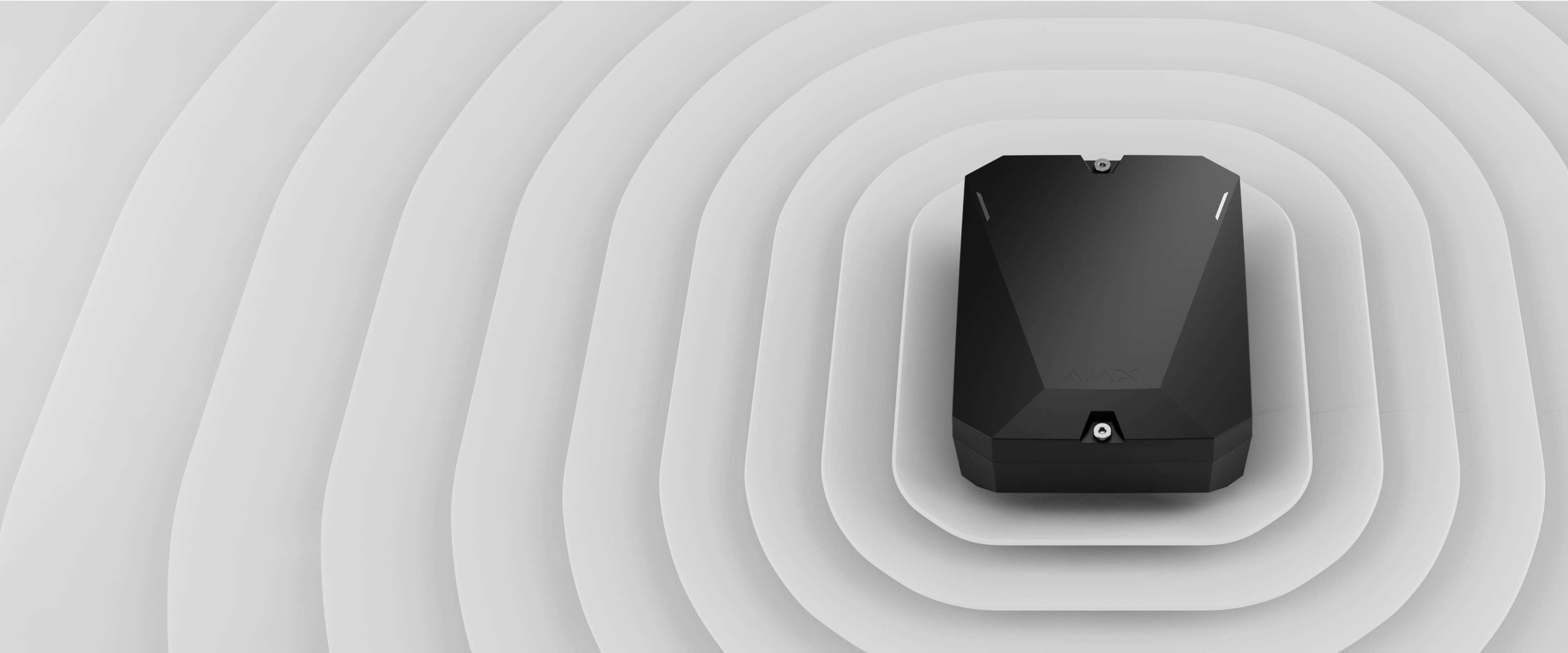

Радиосвязь без компромиссов в надежности

MultiTransmitter связывается с хабом по зашифрованному радиопротоколу Jeweller. Это TDMA-технология, разработанная Ajax Systems для бесперебойной связи с устройствами. Jeweller определяет попытки глушения, переходит на резервную частоту в случае помех, а также позволяет беспроводным устройствам Ajax работать от батарей годами.
  • Связь с хабом на расстоянии до 2000 метров
  • Доставка тревоги за 0,15 секунды
  • Настраиваемый пинг от 12 секунд

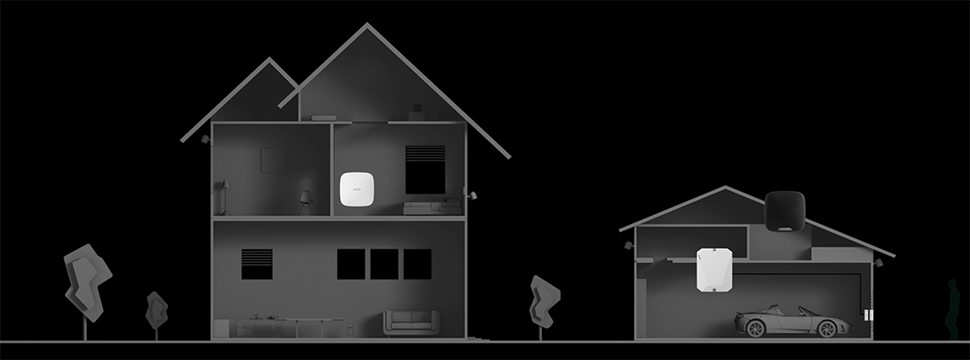

Безопасность без препятствий

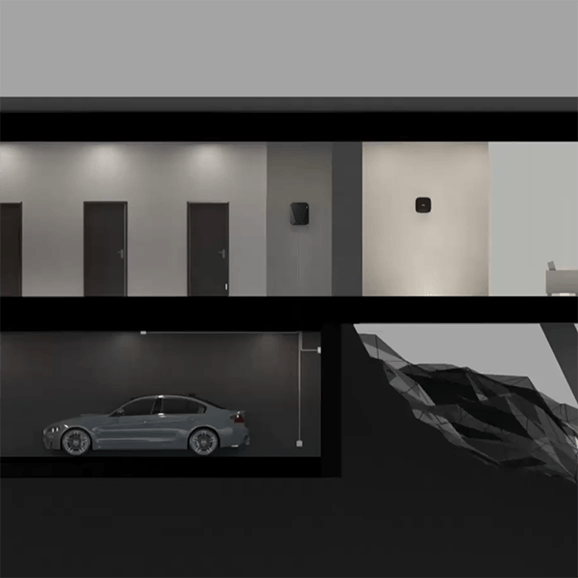

При использовании ретрансляторов радиосигнала, радиосеть системы безопасности Ajax способна покрыть до 35 км2. Но если часть помещений непроницаема для радиоволн, подключение проводных устройств через MultiTransmitter станет оптимальным решением. Длина проводов может достигать 400 метров.

Защищен от саботажа

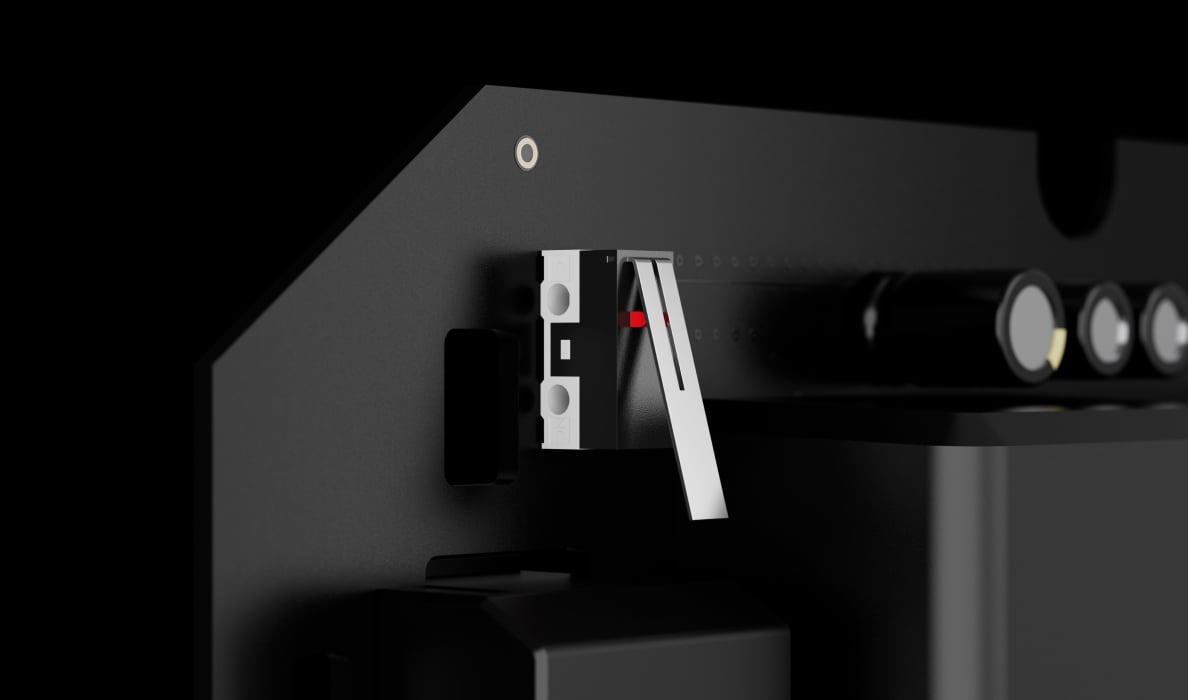

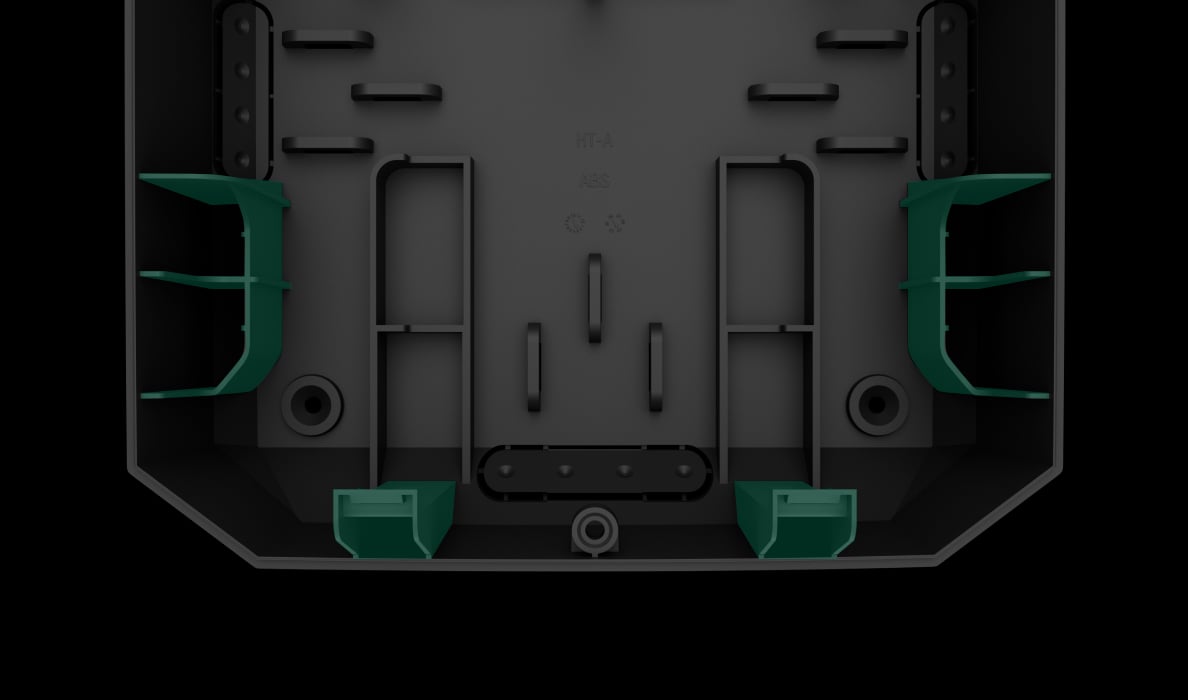

MultiTransmitter моментально сообщит о вмешательстве в работу подключенных устройств: замыкании питания, обрыве сигнального кабеля или сработке тампера. Пропажа электричества на объекте тоже не станет проблемой — резервный аккумулятор может обеспечивать питание устройств до 4 суток. Сам корпус MultiTransmitter оснащен двумя тамперами, которые реагируют на отрыв модуля интеграции с крепления и снятие крышки.
  • Моментальная детекция потери соединения с проводным устройством (EOL)
  • Полость в корпусе под резервный аккумулятор 7 А⋅ч
  • 2 тампера, определяющие демонтаж и вскрытие корпуса
Protected against sabotage
  • Моментальная детекция потери соединения с проводным устройством (EOL)
  • Полость в корпусе под резервный аккумулятор 7 А⋅ч
  • 2 тампера, определяющие демонтаж и вскрытие корпуса

Разработан профессионалами для профессионалов

Мы позаботились, чтобы процесс монтажа и настройки не требовал лишнего времени и усилий. Аналогично другим устройствам Ajax, MultiTransmitter подключается к хабу в приложении считыванием QR-кода. При подключении проводных устройств не нужно знать значения сопротивления резисторов. Также система предупредит, если устройство было подключено некорректно.
1
Добавление в систему
считыванием QR-кода
2
Монтаж
на стену
3
Подключение проводных
устройств
4
Настройка
через приложение

Технические параметры

Количество тревожных/тамперных зон
18
Поддерживаемые типы контактов датчиков
NO, NC (без R), EOL (NC с R), EOL (NO с R)
Сопротивление EOL резистора
От 1 кОм до 7,5 кОм
Режим обработки сигналов тревоги
Импульсный или бистабильный
Основное питание
110–255 В, 50/60 Гц
Резервное питание
12 В DC
Поддерживаемый тип аккумулятора
Аккумулятор ёмкостью 4 или 7 А⋅ч (не идет в комплекте),
размер 150 × 64 × 94 мм
Питание для датчиков
12 В DC, до 1 A на все выходы питания датчиков
Защита от демонтажа
Тампер
Диапазон частот радиосигнала
868,0–868,6 МГц или 868,7–869,2 МГц в зависимости от региона продажи
Совместимость
Работает только с хабами Ajax и ретрансляторами
Максимальная мощность радиосигнала
До 7,29 мВт (лимит 25 мВт)
Дальность радиосигнала
До 2000 м при отсутствии преград
Диапазон рабочих температур
От -10°С до +40°С
Рабочая влажность
До 75%
Габариты
196 × 238 × 100 мм
Вес
805 г
Гарантия
Меняем и ремонтируем в течение 24 месяцев с даты продажи.

Узнать больше
Срок службы
10 лет
Комплектация
Плата MultiTransmitter
Корпус
Монтажный комплект
Кабель питания
Инструкция

Соберите систему безопасности за 2 минуты

Конфигуратор поможет подобрать комплект устройств для защиты дома и бизнеса с учетом количества помещений, размера участка и требований к безопасности. Используйте конфигуратор, чтобы посчитать бюджет, сделать заказ у сертифицированного партнера Ajax или получить консультацию.
Начать

Рекомендуемые товары

Модуль интеграции в систему безопасности Ajax сторонних проводных устройств

Передовые системы безопасности требуют использования современных коммуникаций, которые способны выполнять сложные задачи и обеспечивать пользователю защиту высокого уровня. В случае, если система сигнализации устарела, ее необходимо обновить. Для этого необязательно производить полную замену всех приборов сигнализации и менять большое количество проводов. Можно добавить в систему безопасности несколько приборов Ajax, которые трансформируют старую систему в охранную сигнализацию нового поколения с удобным управлением с мобильного телефона пользователя и передовыми технологиями защиты.

Для того чтобы к беспроводной контрольной панели Ajax добавить проводные датчики сторонних производителей, используется модуль интеграции Ajax MultiTransmitter, который работает на частоте 868.0-868.6 МГц и имеет 18 тревожных зон.

Радиомодуль интеграции взаимодействует с интеллектуальной централью на открытой территории без помех на расстоянии до 2000 метров, а в помещениях – между несколькими этажами. Сигнал трансляции защищен шифрованием для безопасной передачи информации. Для проверки работоспособности трансмиттера, контрольная панель проводит опрос прибора каждые 12-300 секунд. Частота настраивается пользователем индивидуально.

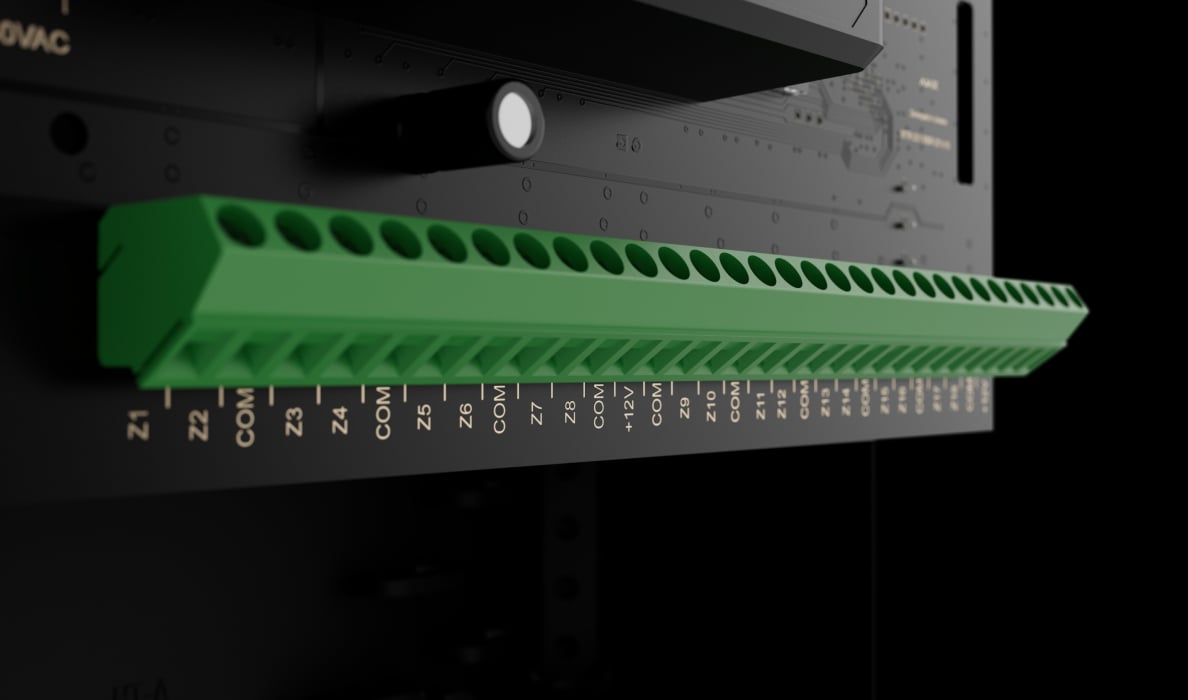

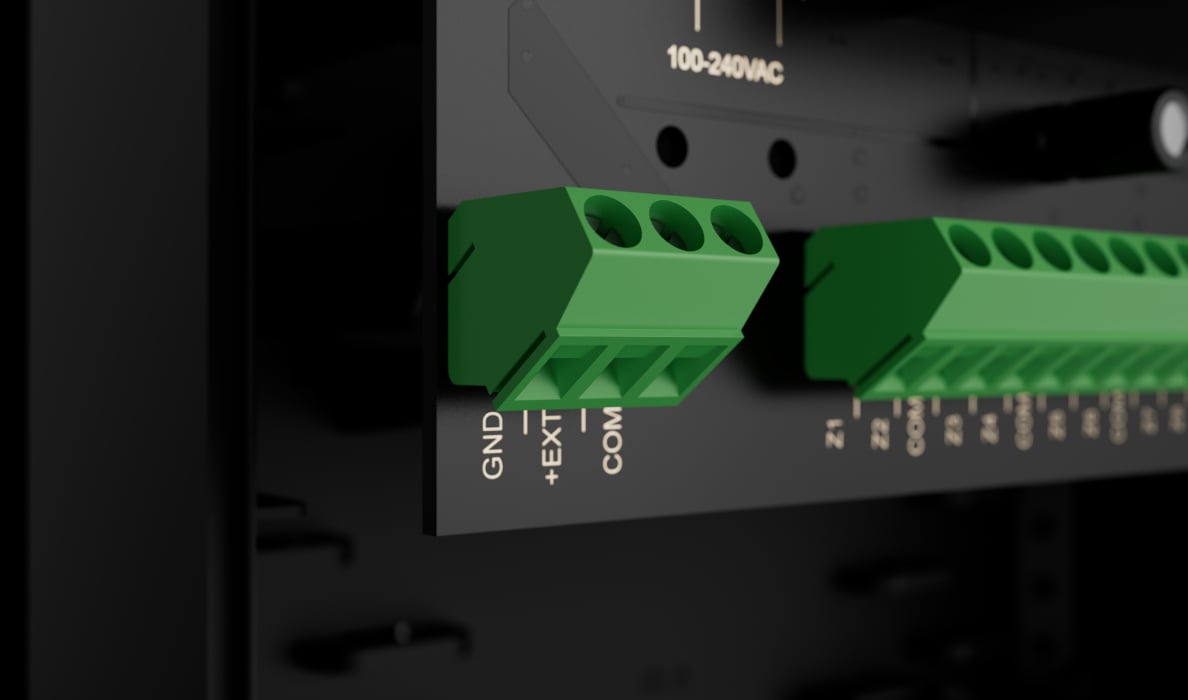

Электропитание модуля интеграции для сигнализации происходит от сети 100-240 В переменного тока. Трансмиттер может работать автономно от резервного аккумулятора на 12 В до 4 суток. Кроме того, радиомодуль интеграции способен обеспечивать питание 12 В для датчиков системы. На плате трансмиттера есть клеммы подключения тревожных зон и для питания пожарных датчиков.

Назначение радиомодуля интеграции для сигнализации Ajax MultiTransmitter

MultiTransmitter способен трансформировать проводную сигнализацию в современную и надежную систему безопасности с возможностью управления ею через мобильное приложение, а также заменить старую контрольную панель.

Трансмиттер сигнализации Ajax разработан для подсоединения к беспроводным приборам системы охраны Ajax проводных устройств сторонних производителей. Совместно с другими приборами Ajax, модуль интеграции MultiTransmitter повышает уровень комфорта и безопасности и обеспечивает надежную работу не только пожарной и охранной сигнализации, но и систем умного дома.

Особенности модуля интеграции Ajax MultiTransmitter

Радиосеть системы сигнализации Ajax способна покрыть до 35 км² с использованием ретрансляторов сигнала ReX. А в случае если часть помещений непроницаема для радиоволн, беспроводной модуль интеграции MultiTransmitter станет оптимальным решением для добавления в систему проводных датчиков.

Беспроводной трансмиттер Ajax к контрольной панели сигнализации (Hub, Hub Plus, Hub 2, Hub 2 Plus) подключается по радиопротоколу Jeweller. Сигнал тревоги от датчика, подключенного NC/NO контактами (поддерживает типы контактов NO, NC (без R), EOL (NC с R), EOL (NO с R)) передается сразу на интеллектуальную централь.

Беспроводной модуль сигнализации может интегрироваться с уличными или внутренними детекторами вибрации, движения, разбития стекла, открытия, термореле, ИК-барьерами, датчиками утечки газа и воды, а также с другими устройствами системы безопасности сторонних производителей, что превратит их в полноценные устройства системы безопасности Ajax.

Все 18 проводных зон можно настраивать в мобильном приложении Ajax. Датчики, подключенные к зонам, могут работать круглосуточно в режиме охраны с задержкой на вход или выход, а при необходимости участвовать в сценариях автоматизации и активировать сирены.

Максимальная длина проводного подсоединения детектора кабелем – до 400 м. Радиомодуль интеграции может быть источником питания для подключенного прибора – 12 В DC до 1 A на все выходы питания детекторов. При потере соединения с проводным устройством, пользовательская сигнализация будет сразу же сообщена.

Настройка и тестирование беспроводного модуля интеграции MultiTransmitter происходит в мобильном приложении Ajax. Подключение к системе безопасности осуществляется после сканирования QR кода на корпусе прибора. При подсоединении проводных устройств не нужно знать значение сопротивления резисторов. Если устройство было подключено неправильно, система безопасности предупредит об ошибке.

Все уведомления и сигналы тревоги отправляются на мобильный телефон владельца сигнализации SMS-сообщениями или push-уведомлениями. Предусмотрено пять типов тревог: пожарная тревога, газовая тревога, вторжение, медицинская помощь, тревожная кнопка. Для каждого проводного прибора можно настроить тип тревоги и комнату размещения. Эта информация указывается в уведомлении о тревоге, а также отправляется на пульт охранной компании под кодом. Это повышает информативность сообщений, поскольку пользователь будет знать, где именно и что произошло.

Защита радиомодуля интеграции Ajax MultiTransmitter от внешних вмешательств

Контрольная панель принимает информацию от трансмиттера Ajax в зашифрованном виде алгоритмом AES, а в случае обнаружения перебоев сигнала, об этом сразу же поступает уведомление и происходит переход на свободные частоты.

Благодаря радиотехнологии Jeweller, обеспечено мгновенное отправление защищенных от перехвата, глушения, помех и замены сигналов тревоги. Для предотвращения демонтажа или повреждения злоумышленниками устройства, на корпусе беспроводного модуля интеграции имеются 2 тампера, которые реагируют сигналом тревоги на попытку снять модуль с креплений или повредить корпус.
