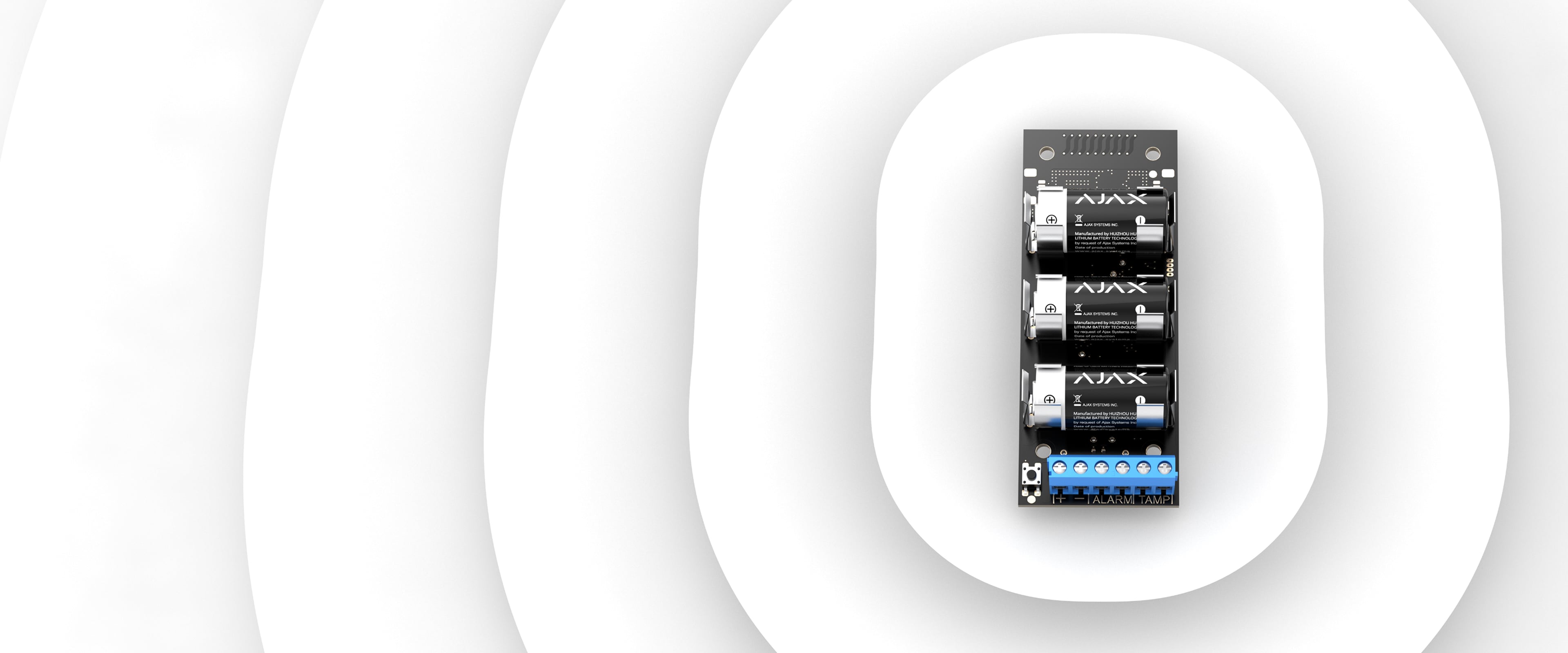

Transmitter

Модуль для интеграции стороннего проводного датчика или устройства в систему безопасности Ajax. Позволяет подключить к Ajax ИК барьер, датчик уровня жидкости или утечки газа, тревожную кнопку или любое другое устройство с типом контакта НЗ/НО.
  • Аутентификация для защиты от подлога модуля
  • Оповещение о глушении радиосвязи, шифрование передаваемых данных
  • Двусторонняя защищенная связь между модулем и хабом или ретранслятором
  • Сертификат надежности
  • Соответствие
Делает стороннее проводное устройство частью системы безопасности Ajax
Обеспечивает питание 3,3 В⎓ для проводного устройства
Работает при температуре от –25°С до +50°С и влажности до 75%

Принцип работы

Transmitter позволяет подключить сторонний проводной датчик или устройство к системе безопасности Ajax. Информацию о тревогах и событиях модуль получает через проводное соединение. Получив событие, он передает его на хаб по протоколу радиосвязи Jeweller, а хаб оповещает охранную компанию и пользователей системы.

Особенности

Transmitter работает с любым датчиком или устройством с типом контакта НЗ/НО (NC/NO). Модуль поддерживает 8 типов событий для подключенных устройств: вторжение, пожар, медпомощь, тревожная кнопка, газ, неисправность, затопление и информационный тип. От типа события зависит, какой код тревоги отправится на пульт охранной компании и что будет написано в уведомлении, которое получит пользователь. Это гарантирует соответствующую угрозе реакцию.

Установка и монтаж

Чтобы добавить Transmitter в систему безопасности, достаточно просканировать QR-код в приложении Ajax. Задать тип подключенного проводного устройства можно в приложениях Ajax для смартфонов и ПК. Компактный модуль легко установить в корпус датчика или монтажную коробку. А встроенный в Transmitter акселерометр сообщит о попытке саботажа.

Принцип работы

Transmitter позволяет подключить сторонний проводной датчик или устройство к системе безопасности Ajax. Информацию о тревогах и событиях модуль получает через проводное соединение. Получив событие, он передает его на хаб по протоколу радиосвязи Jeweller, а хаб оповещает охранную компанию и пользователей системы.

Особенности

Transmitter работает с любым датчиком или устройством с типом контакта НЗ/НО (NC/NO). Модуль поддерживает 8 типов событий для подключенных устройств: вторжение, пожар, медпомощь, тревожная кнопка, газ, неисправность, затопление и информационный тип. От типа события зависит, какой код тревоги отправится на пульт охранной компании и что будет написано в уведомлении, которое получит пользователь. Это гарантирует соответствующую угрозе реакцию.

Установка и монтаж

Чтобы добавить Transmitter в систему безопасности, достаточно просканировать QR-код в приложении Ajax. Задать тип подключенного проводного устройства можно в приложениях Ajax для смартфонов и ПК. Компактный модуль легко установить в корпус датчика или монтажную коробку. А встроенный в Transmitter акселерометр сообщит о попытке саботажа.

Технические параметры

Способ установки
В помещении
На улице
в герметичном боксе или корпусе датчика
Совместимые централи
Совместимые ретрансляторы
Совместимые проводные устройства
Любое устройство с типом контакта НЗ/НО (NC/NO)
Тревожный вход
1
Поддерживаемое нормальное состояние тревожного входа
Нормально закрытый (НЗ)
Нормально открытый (НО)
Поддерживаемый тип стороннего устройства
Импульсный
Бистабильный
Тамперный вход
1
Поддерживаемое нормальное состояние тамперного входа
Нормально закрытый (НЗ)
Нормально открытый (НО)
Выход питания для проводного датчика или устройства
3,3 В⎓
Настраиваемые типы событий
Вторжение
Пожар
Медпомощь
Тревожная кнопка
Газ
Неисправность
Затопление
Информационный

Если выбран информационный тип события, уведомления о нем не будут отправляться на пульт охранной компании и в СМС пользователям системы.

Узнать больше
Питание модуля
3 батареи CR123A
предустановлены
Срок работы от батарей
Радиопротокол Jeweller
Дальность связи с хабом или ретранслятором
до 1600 м
при отсутствии преград
Двусторонняя связь между устройствами

Диапазоны частот:
866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
905,0 – 926,5 МГц
915,85 – 926,5 МГц
921,0 – 922,0 МГц
зависит от региона продаж

Максимальная эффективная излучаемая мощность (ERP)
до 20 мВт

Блочное шифрование с плавающим ключом

Период опроса устройств
12 – 300 с

Узнать больше о Jeweller
Температурный сенсор
Есть
Температура отображается в состояниях устройства в приложениях Ajax.
Диапазон рабочих температур
От –25°С до +50°С
Допустимая влажность
До 75%
Антисаботаж
Защита от подлога
Оповещение о глушении
Акселерометр
Тамперные клеммы
Размеры
100 × 39 × 22 мм
Вес
74 г
Гарантия
Комплектация
Transmitter
3 батареи CR123A (предустановлены)
Монтажный комплект
Краткая инструкция

Соберите систему безопасности за 2 минуты

Конфигуратор поможет подобрать комплект устройств для защиты дома и бизнеса с учетом количества помещений, размера участка и требований к безопасности. Используйте конфигуратор, чтобы посчитать бюджет, сделать заказ у сертифицированного партнера Ajax или получить консультацию.
Начать

Рекомендуемые товары

Беспроводной дымо-тепловой датчик с сиреной

Беспроводная комнатная сирена

Беспроводной датчик раннего обнаружения затопления

Модуль интеграции Ajax Transmitter для сигнализации

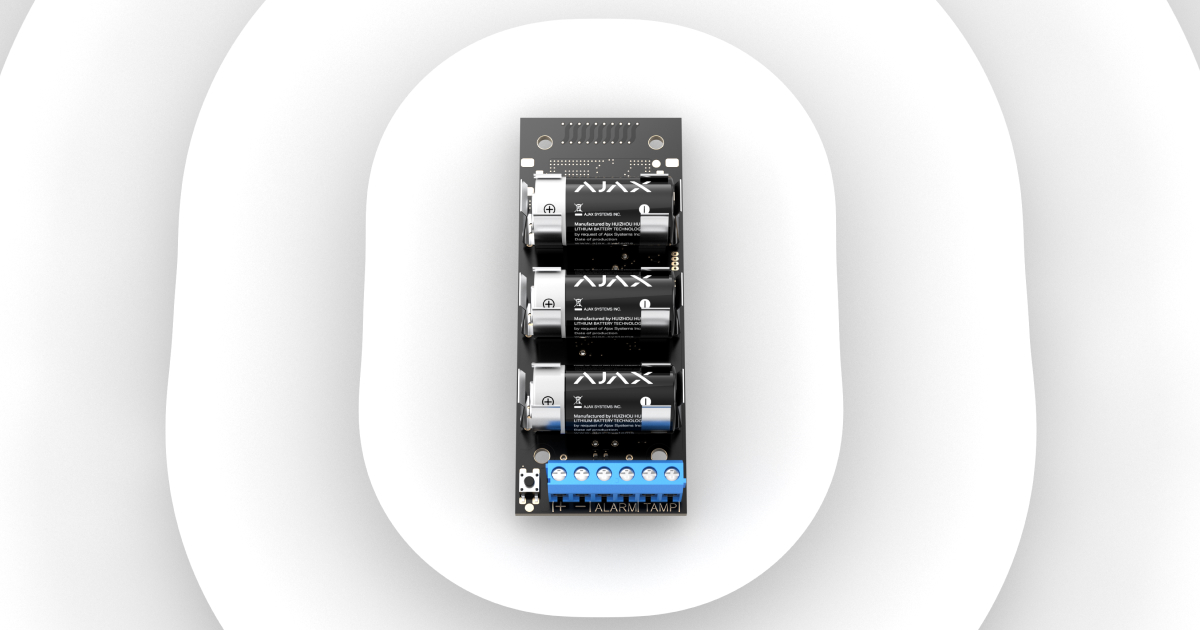

Современные системы безопасности требуют использования современных устройств коммуникации, способных отвечать за выполнение сложных задач. Для того чтобы подключить к контрольной панели проводной датчик любого производителя, существует радиомодуль интеграции Ajax Transmitter, работающий на частоте 868.0-868.6 МГц. Модуль интеграции Ajax Transmitter взаимодействует с интеллектуальной централью Ajax в зоне прямой видимости до 1600 метров на открытой местности, а в помещении — между несколькими этажами. Сигнал трансляции сигнала защищен от подлога данных шифрованием. Контрольная панель сигнализации производит опрос прибора для проверки работоспособности. Частота тестового опроса настраивается в промежутке от 12 до 300 секунд индивидуально. Электропитание беспроводного модуля интеграции Ajax Transmitter обеспечивают три батареи типа CR123A. На плате устройства имеются клеммы тревоги ALARM и тамперного TAMP (NO/NC) входов. Для подачи питания к подключенному проводному датчику предусмотрены клеммы +/-. Установленный акселерометр реагирует на попытки демонтажа и защищает трансмиттер от вывода из строя и повреждений. Модуль интеграции для сигнализации устанавливается внутри корпуса детектора, а при недостатке свободного места используется отдельный корпус, который пропускает радиосигналы. Устанавливать беспроводной трансмиттер следует с учетом допустимой температуры воздуха -25°С ~ +50°С внутри помещений.

Назначение беспроводного модуля интеграции для системы безопасности Ajax Transmitter

Трансмиттер на сигнализацию от Ajax разработан для подсоединения детекторов сторонних производителей к беспроводным системам безопасности Ajax. Совместно с другими устройствами производства Ajax, беспроводной модуль интеграции Transmitter повышает уровень комфорта и безопасности, что обеспечивает надежную работу охранной и пожарной сигнализации, а также систем умного дома.

Особенности беспроводного трансмиттера сигнализации Ajax Transmitter

Трансмиттер на сигнализацию Ajax Transmitter поддерживает связь с контрольной панелью (Hub, Hub Plus) по радиопротоколу Jeweller. Именно к централи сигнализации поступает сигнал тревоги при срабатывании датчика, подключенного NC/NO контактами. Благодаря дополнительному разъему, беспроводной модуль интеграции может сочетаться с датчиками утечки газа и воды, уличными или комнатными датчиками движения, разбития стекла, вибрации, открытия, термореле, а также с другими ведущими устройствами систем безопасности сторонних производителей, что делает их полноценными устройствами Ajax для сигнализации.

Защита от внешних вмешательств

Контрольная панель системы безопасности принимает информацию от беспроводного модуля Ajax Transmitter в зашифрованном виде алгоритмом AES, а при обнаружении глушения сигналов пользователь получает сообщение о событии, а система изменяет частоты работы на свободные. Благодаря двусторонней связи, контрольная панель осуществляет постоянную проверку работоспособности модуля интеграции Transmitter каждые 12-300 секунд. Двусторонняя технология Jeweller обеспечивает мгновенную отправку сигналов тревоги, защищенных от перехвата и подмены злоумышленниками, помех связи и их глушения. Ajax Transmitter отвечает требованиям сертификата надежности Grade 2. Встроенный датчик движения — акселерометр, служит средством защиты от демонтажа трансмиттера злоумышленниками. При попытке снять модуль интеграции с крепления, пользователь системы безопасности получит сообщение тревоги. Transmitter также сообщит контрольной панели сигнализации о срабатывании тампера подключенного датчика при раскрытии его корпуса.

Работа без замены батареи

Благодаря энергоэффективной радиотехнологии Jeweller, устройства Ajax работают без замены батареи несколько лет. Продолжительность работы беспроводного модуля интеграции Ajax Transmitter от комплектующих батарей составляет до 5 лет.
