vhfBridge

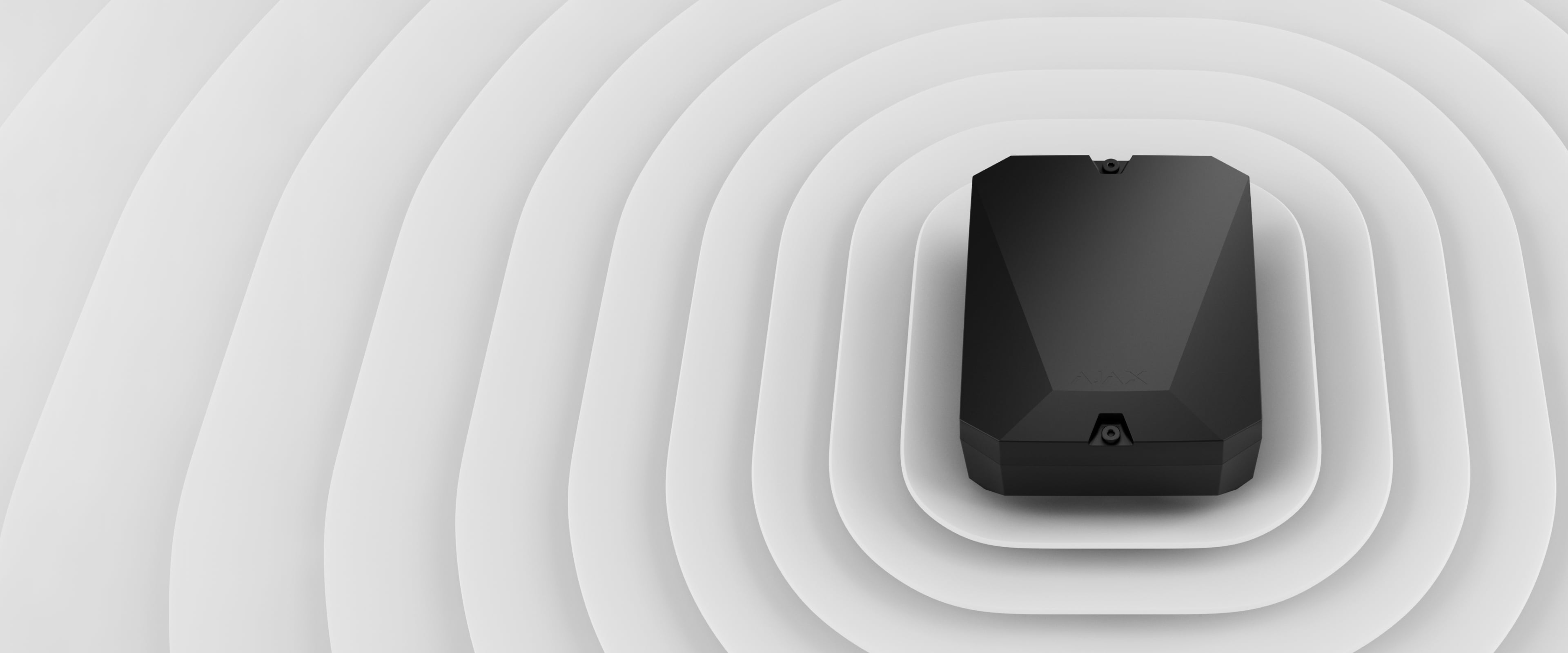

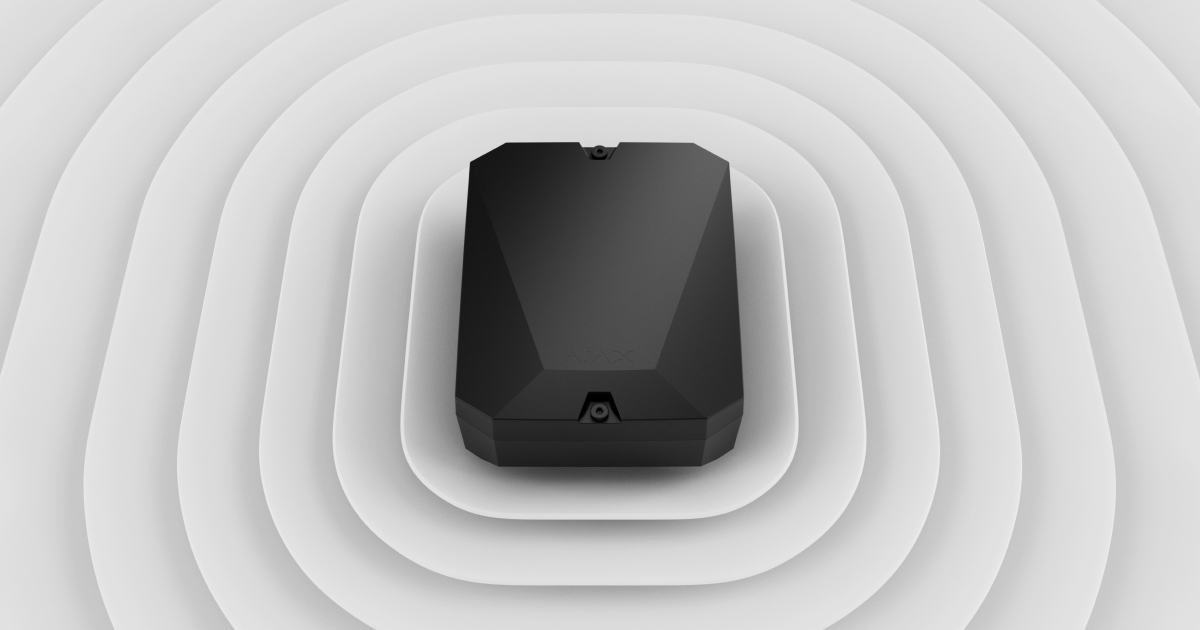

Модуль для подключения систем безопасности Ajax к сторонним ОВЧ-передатчикам
Модуль
с корпусом
с корпусом
Модуль
без корпуса
без корпуса
Мгновенная доставка тревог без интернета
vhfBridge — это транспондер, обеспечивающий хаб еще одним каналом связи с пультом мониторинга. С модулем vhfBridge систему Ajax можно использовать в городах с нестабильным интернетом, горах, природно-заповедных зонах или пустынной местности.
vhfBridge позволяет передавать тревоги и события системы по ОВЧ-радиоволнам на десятки километров1. Он может использоваться как основной или резервный канал связи.
Надежность и универсальность в основе
vhfBridge можно купить без корпуса
К vhfBridge подключается любой ОВЧ-передатчик с релейными входами
Продуманная автономность
В корпус vhfBridge устанавливается резервный аккумулятор до 7 Ач, от которого можно запитать ОВЧ-передатчик с потреблением до 2 А. Что позволяет не оснащать передатчик батареей и снижает частоту его обслуживания.
В случае пропажи питания на объекте, транспондер и передатчик работают от резервного аккумулятора до 75 часов4, продолжая передавать события на пульт мониторинга.-
![]()
До 75 часов4 работы при пропаже питания на объекте -
![]()
Место под аккумулятор до 7 Ач
Настраиваемая передача сигналов
Получайте только нужные события. Каждый выход vhfBridge можно настроить в приложении Ajax: задать событие или отключить.
Бескомпромиссная надежность связи
vhfBridge связывается с хабом по зашифрованному радиопротоколу Jeweller. Он гарантирует бесперебойное взаимодействие всех устройств системы безопасности. Радиопротокол использует фреймы для синхронизации сеансов связи устройств, аутентификацию для исключения подлога и шифрование для защиты от кражи данных.
Связь с хабом на расстоянии
до 1800 метров
до 1800 метров
Доставка тревоги за
0,15 секунды
0,15 секунды
Время опроса хабом
от 12 секунд
от 12 секунд
Монтаж без головоломок
Аналогично другим устройствам Ajax, vhfBridge подключается к хабу в приложении считыванием QR-кода. Для аккуратной прокладки проводов в корпусе транспондера предусмотрены перфорированные участки. Выходы настраиваются через приложения Ajax для смартфонов и компьютеров.
-
![]()
Добавление в систему считыванием QR-кода -
![]()
Монтаж на стену -
![]()
Подключение проводного ОВЧ-передатчика -
![]()
Настройка через приложение
Технические параметры
Цвет
Белый и чёрный
Классификация
Транспондер для связи с пультом мониторинга через ОВЧ-передатчик
Установка
Внутри помещений
Количество потенциальных выходов
8
Типы выходов
Высокопотенциальный и низкопотенциальный (зависит от настроек)
Виды передачи
Импульсный и бистабильный (зависит от типа зоны)
Рекомендуемые ОВЧ-передатчики
Hawk VHF Alarm Transmitter от FSK Electronics
TX750C от RDC
TR-41 от Puper
TX750C от RDC
TR-41 от Puper
Совместимость с централями Ajax
Совместимость с ретрансляторами Ajax
+
Совместимость со сторонними ОВЧ–передатчиками
Поддержка передачи фотоверификаций тревог
Нет
Основное питание
100–240 В, 50/60 Гц
Резервное питание
12 В—, до 75 часов питания транспондера и передатчика
Поддерживаемый тип аккумулятора
Аккумулятор 12 В с циклом полной зарядки до 30 ч.
Максимальный размер аккумулятора для установки в корпус — 150 × 64 × 94 мм
Максимальный размер аккумулятора для установки в корпус — 150 × 64 × 94 мм
Рекомендуемый тип аккумулятора
Аккумулятор 12 В емкостью 4 Ач или 7 Ач
Резервный аккумулятор не входит в комплект
Резервный аккумулятор не входит в комплект
Питание для ОВЧ–передатчика
12 В—, 2 А
Антисаботаж
Защита от подлога
Оповещение о глушении
Тамперы на вскрытие и отрыв
Резервный аккумулятор
Оповещение о глушении
Тамперы на вскрытие и отрыв
Резервный аккумулятор
Радиопротокол Jeweller
Дальность связи — до 1800 м при отсутствии преград
Двусторонняя связь между устройствами
Рабочие частоты — 868,0–868,6 МГц
Саморегулируемая мощность радиосигнала — до 25 мВт
Блочное шифрование, основанное на алгоритме AES
Период опроса датчиков — 12−300 с
Частотный хоппинг
Узнайте больше о Jeweller
Двусторонняя связь между устройствами
Рабочие частоты — 868,0–868,6 МГц
Саморегулируемая мощность радиосигнала — до 25 мВт
Блочное шифрование, основанное на алгоритме AES
Период опроса датчиков — 12−300 с
Частотный хоппинг
Узнайте больше о Jeweller
Максимальная мощность радиосигнала
≤ 25 мВт
Класс защиты
IP50
Диапазон рабочих температур
От –10°С до +40°С
Рабочая влажность
До 75%
Габариты
196 × 238 × 100 мм (с корпусом)
145 × 89 × 51 мм (без корпуса)
145 × 89 × 51 мм (без корпуса)
Вес
840 г (с корпусом)
165 г (без корпуса)
165 г (без корпуса)
Гарантия
Комплектация
vhfBridge
Кабель питания
Кабель подключения аккумулятора 12 В
Монтажный комплект
Корпус (зависит от комплекта)
Краткая инструкция
Кабель питания
Кабель подключения аккумулятора 12 В
Монтажный комплект
Корпус (зависит от комплекта)
Краткая инструкция
Срок службы
10 лет
1
Расстояние зависит от передатчика, ландшафта и погоды. Максимальная дальность отличается для каждого конкретного случая.
2
Аккумулятор не входит в комплект.
3
vhfBridge может продаваться без корпуса.
4
При использовании аккумулятора 7 Ач.
Ajax vhfBridge — модуль для подключения системы безопасности Ajax к посторонним ДВЧ-передатчикам
Ajax vhfBridge — это модуль системы безопасности, который отвечает за поддержку связи контрольной панели системы безопасности Ajax с пультом мониторинга через ДВЧ-передатчики сторонних производителей. Устройство оснащено 8 транзисторными выходами. VhfBridge совместим с умными централями сигнализации Ajax – Hub 2, Hub Plus, Hub 2 Plus и с ретрансляторами сигнала Ajax.
Транспондер vhfBridge для сигнализации является промежуточным звеном в приеме и передаче информации между централью сигнализации и ДВЧ-передатчиками, которые предоставляют системе безопасности Ajax дополнительный канал связи с центральным пультом мониторинга охранной компании.
Для подключения следует обратить внимание на следующие ДВЧ-передатчики: TR-41 от Puper, Hawk VHF Alarm Transmitter от FSK Electronics и TX750C от RDC. Модуль Ajax vhfBridge также совместим с посторонними передатчиками ДВЧ с релейными входами.
Основное назначение Ajax vhfBridge, модуля для добавления посторонних ДВЧ-передатчиков в систему безопасности Ajax
Транспондер Ajax vhfBridge подсоединяет hub системы безопасности Ajax к пульту мониторинга через посторонний ДВЧ-передатчик и обеспечивает сигнализацию дополнительным каналом связи с пультом мониторинга охранной компании. Модуль Ajax vhfBridg может быть выбран как основным каналом, так и резервным, одновременно с передачей сигналов тревоги через Contact ID, SIA и другие проприетарные протоколы.
Благодаря такому принципу работы, устройства системы Ajax можно устанавливать и подключать на пульт охраны даже на объектах с нестабильным интернетом или при его отсутствии. С транспондером Ajax vhfBridge сигнал тревоги может передаваться на десятки километров в горах, полях, пустынной местности, больших заповедных зонах и т.д.
Особенности модуля vhfBridge
- Модуль vhfBridge поддерживает два типа передачи сигналов: бистабильный и импульсный (зависит от типа зоны и настроек).
- Устройство защищено от демонтажа или повреждения корпуса тампером. При постороннем вмешательстве пользователь системы безопасности получит ответное сообщение.
- Электропитание модуль vhfBridge получает от сети AC 100-240 В, 50/60 Гц. Доступна установка резервного источника питания 7 Ач или АКБ 4 (не входит в комплект), который способен обеспечить автономную работу до 75 часов (с аккумулятором 7 Ач) передатчика и транспондера. Корпус устройства выполнен в минималистическом стиле из черного или белого пластика. В корпусе модуля есть место для установки аккумулятора размером до 150×64×94 мм.
- Сигнал трансляции защищен от подделки и зашифрован. Работоспособность всех приборов контролируется пингами каждые 12-300 секунд и при выходе из строя или в случае необходимости замены батарей пользователь получит сообщение о проблеме.
- Взаимодействие модуля сигнализации vhfBridge с централью Ajax происходит по двустороннему защищенному протоколу Jeweller на рабочей частоте 868-868.6 МГц. Дальность связи с hub достигает 1800 м при условии отсутствия преград.
Радиотехнология Jeweller обеспечивает незамедлительную отправку сообщений о тревоге и их доставке за 0.15с. Информация защищена от глушения, помех, подмен злоумышленниками и от перехвата.
- Контрольная панель охранной сигнализации Ajax принимает данные от устройства в зашифрованном виде, а при обнаружении глушения сигнала переводит работу всей системы безопасности на другие частоты. Благодаря двусторонней связи, hub постоянно проверяет уровень работоспособности устройств системы пингами каждые 12-300 секунд (частоту проверки настраивает пользователь в приложении Ajax).
- В случае тревоги на территории под охраной сигнал поступает менее, чем за 0.15 секунды.
Возможности транспондера для охранной сигнализации Ajax vhfBridge
Модуль сигнализации Ajax vhfBridge принимает сигналы тревоги от контрольной панели системы безопасности и передает их через подключенный ДВЧ-передатчик на центральный пульт мониторинга охранной компании. Транспондер поддерживает двустороннюю связь с hub, которая проводит тестовые опросы приборов и обрабатывает полученные данные.
Пользователи системы безопасности Ajax могут присоединиться к пульту мониторинга охранной организации.
Транспондер системы безопасности Ajax vhfBridge имеет восемь транзисторных низкопотенциальных и высокопотенциальных выходов, каждый из которых можно отключить или настроить необходимые события для передачи тревожных сигналов.
Администратор системы может настроить следующие типы событий в приложении Ajax:
- Выход из строя устройств безопасности.
- Вторжение на территорию под охраной.
- Реакция тампера.
- Тревожная кнопка.
- Потеря питания сигнализации и разряд батареи.
- Утрата связи с приборами системы безопасности.
- Реакция на пожар.
- Тревоги разных видов.
- Смена режимов тревоги.
- Подтверждены экстренной кнопкой тревоги.
- Медицинская помощь.
Монтаж и настройка транспондера Ajax vhfBridge
Модуль Ajax vhfBridge подключается к системе безопасности через приложение Ajax после сканирования QR кода на корпусе прибора. Пользователь системы может проверить состояние тампера, заряд батареи, силу сигнала, подключение внешнего питания и сети в мобильном приложении Ajax.
Транспондер стоит монтировать в месте с высоким уровнем сигнала, незаметном для посторонних лиц. На задней части корпуса модуля Ajax vhfBridge находятся перфорированные зоны для аккуратного подключения всех проводов.
Комплектация транспондера Ajax vhfBridge
- Модуль vhfBridge;
- Корпус;
- Монтажный комплект;
- Кабель подключения аккумулятора 12В;
- Кабель питания;
- Инструкция.
