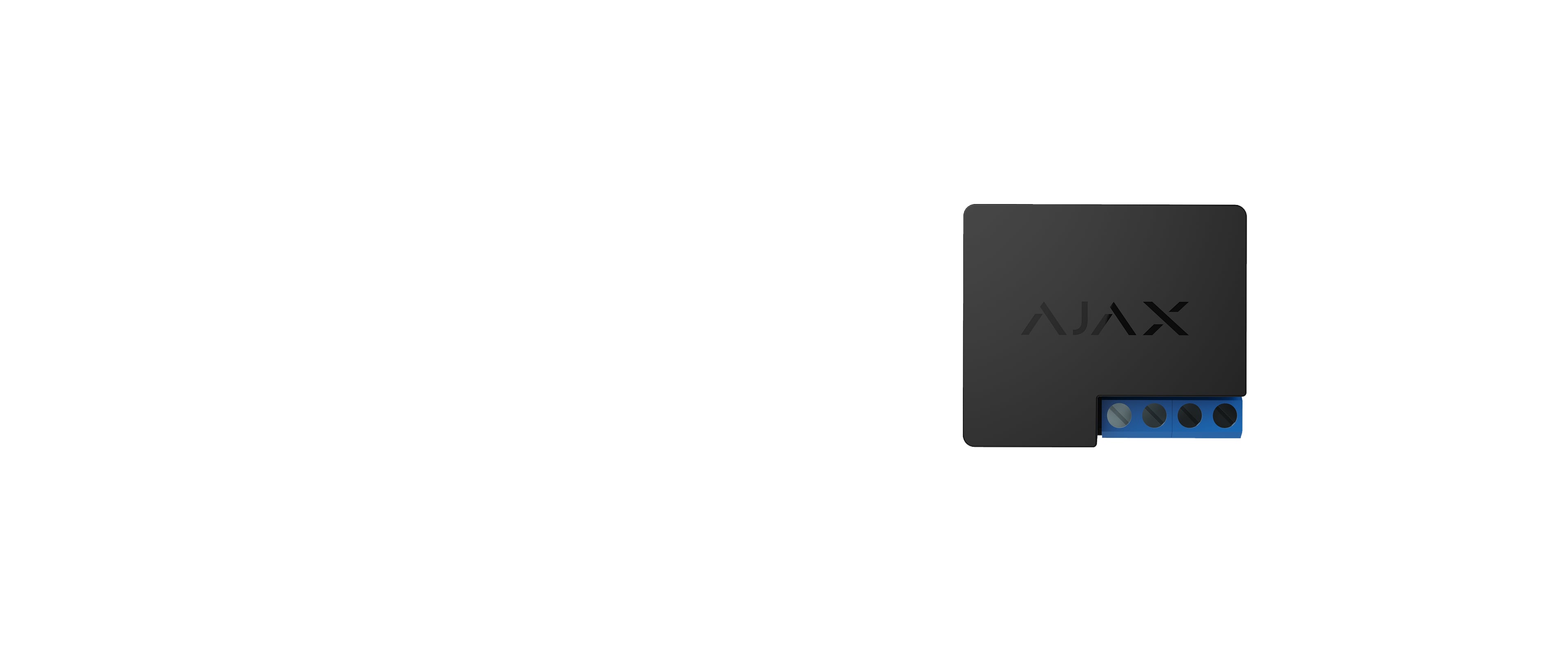

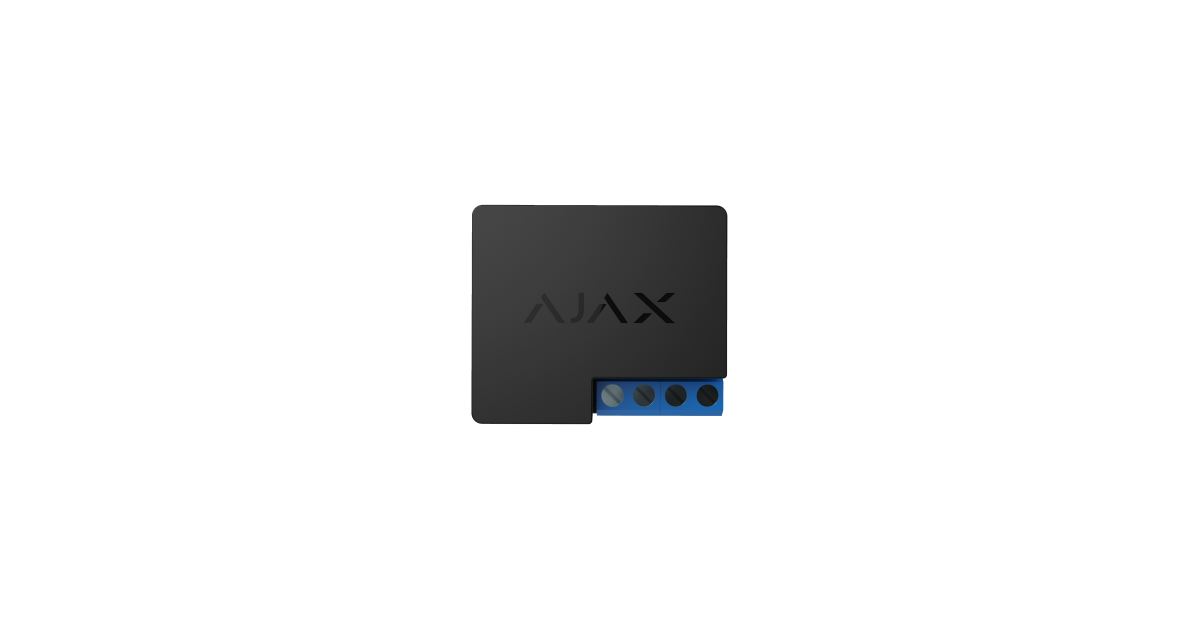

WallSwitch

WallSwitch

Силовое реле для дистанционного управления электропитанием 110/230 В~

Удаленное управление электропитанием

Flood-prevention system

Антипотоп-система

Настройте автоматическое перекрытие воды в случае поломки стиральной машины или прорыва трубы. Управляйте дистанционно и по расписанию подачей воды на объекте.
Automatic gates / barrier

Автоматические ворота / шлагбаум

Управляйте электропитанием оборудования через приложение и кнопкой Button. Без компромиссов в удобстве и безопасности.

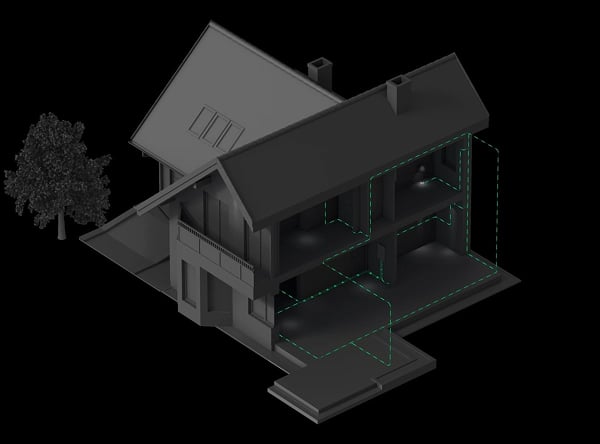

Lighting and electricity supply of a facility

Освещение и электропитание объекта

Настройте автоматическое отключение освещения и избранных розеток при постановке дома под охрану, экономя на электричестве и снижая риск короткого замыкания.

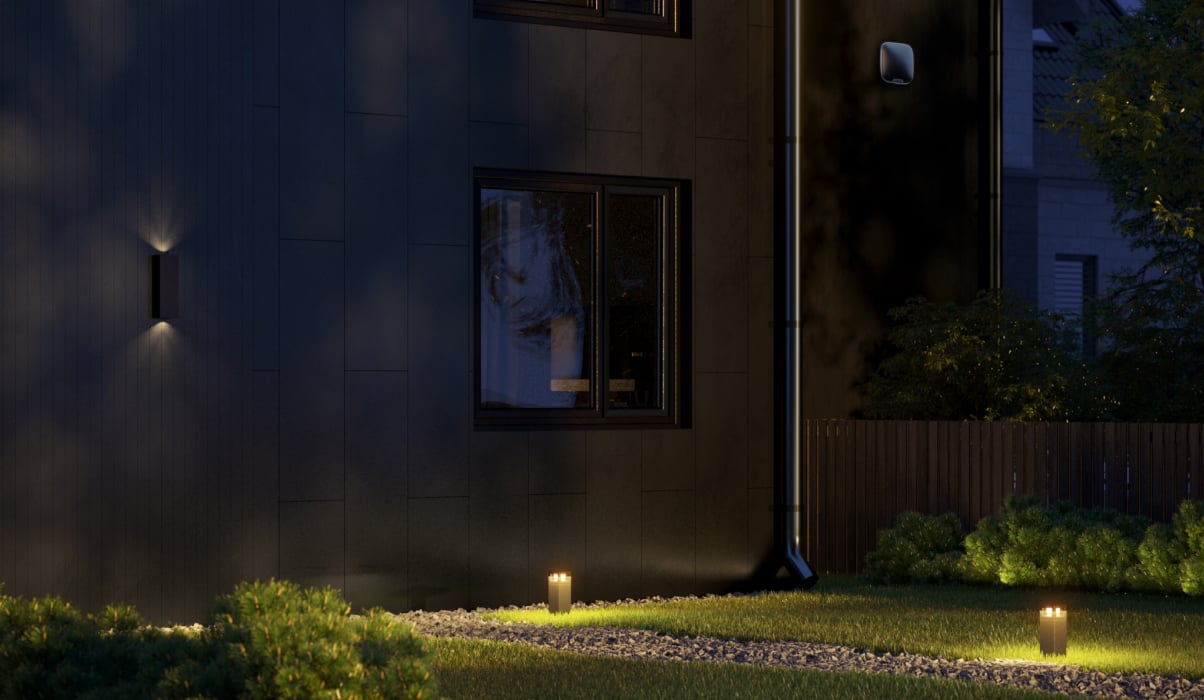

Site lighting

Освещение территории

Настройте расписание работы освещения территории и его автоматическое включение по тревоге. Заодно с уличными сиренами это эффективное средство защиты от непрофессиональных воров.

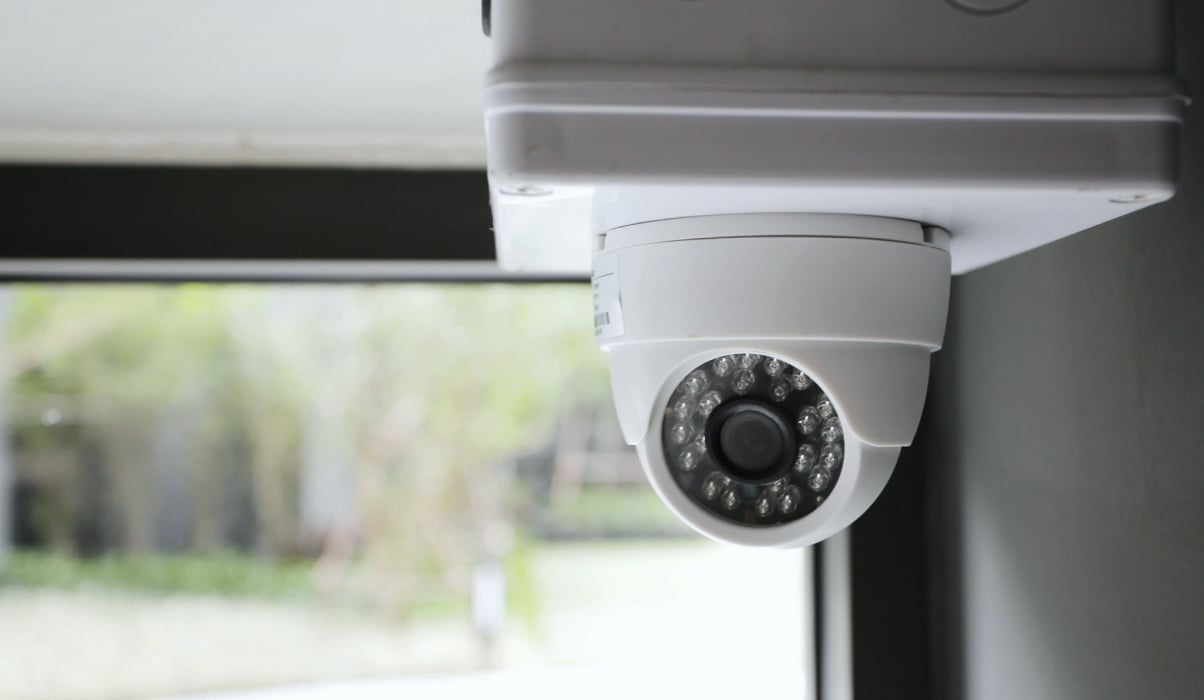

Trustworthy video surveillance

Безопасное видеонаблюдение

Установите систему видеонаблюдения, которая не посягает на приватность — на камеры подается питание только при постановке системы под охрану. А когда жильцы дома, камеры обесточены.
Effect of presence

Эффект присутствия

Имитируйте присутствие людей в загородном доме или на даче — включением освещения, телевизора или музыки по расписанию.

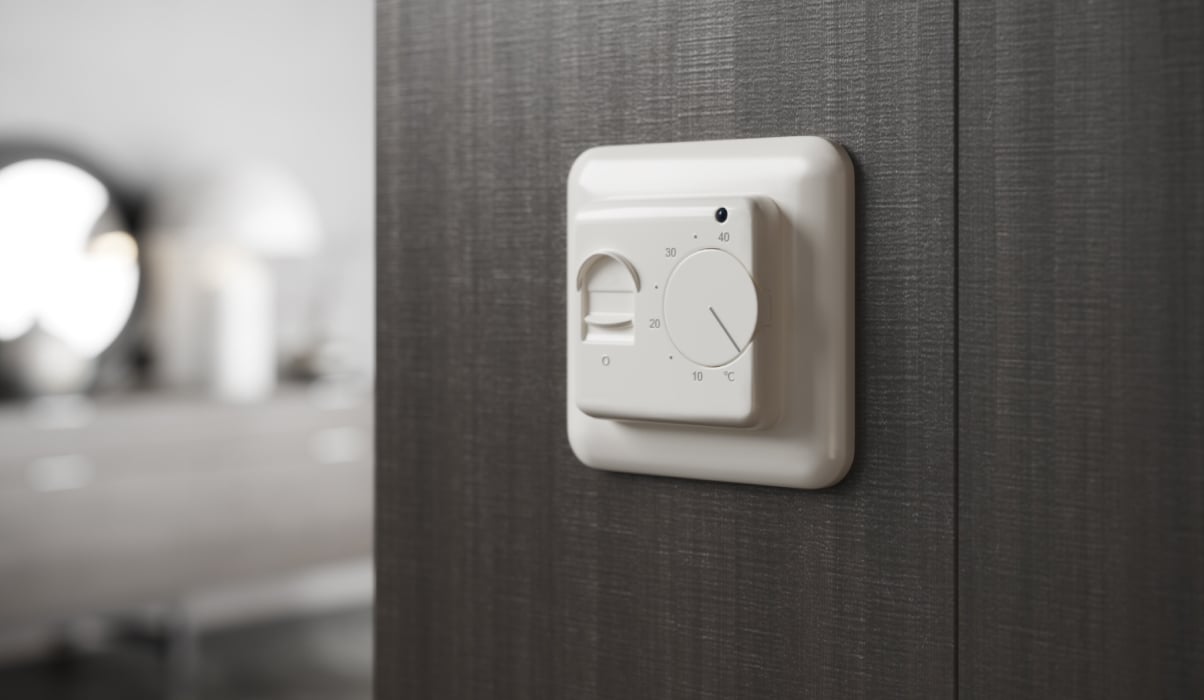

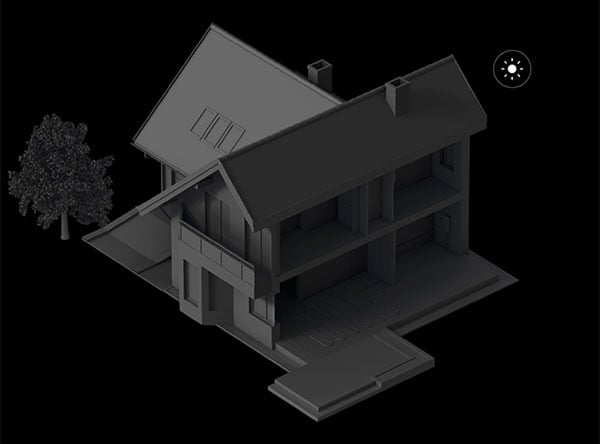

Underfloor heating

Теплый пол

Настройте работу теплых полов или электрообогревателей по расписанию и сэкономьте на отоплении. И при необходимости включайте–выключайте технику удаленно через приложение.
Smart plug

Умная розетка

Превратите обычную розетку в смарт-устройство. С управлением через приложение, беспроводной кнопкой Button и сценариями автоматизации.
Irrigation system

Система полива

Создайте расписание для автоматизации полива и управляйте системой дистанционно через приложение — даже находясь в тысячах километров.
Назначение

Страж в электросети

Устройство подключается непосредственно к сети 110 В~ / 230 В~ и замыкает–размыкает цепь по команде. Реле выдерживает нагрузку до 3 кВт, этого достаточно для подключения очень прожорливого прибора. Возможно, о такой особенности прибора станет известно именно благодаря WallSwitch — устройство показывает энергопотребление в приложении Ajax.
  • Защищает приборы от превышения тока и скачков напряжения
  • Работает в бистабильном или импульсном режиме
  • Позволяет контролировать расход электроэнергии
Монтаж

Без лишних усилий

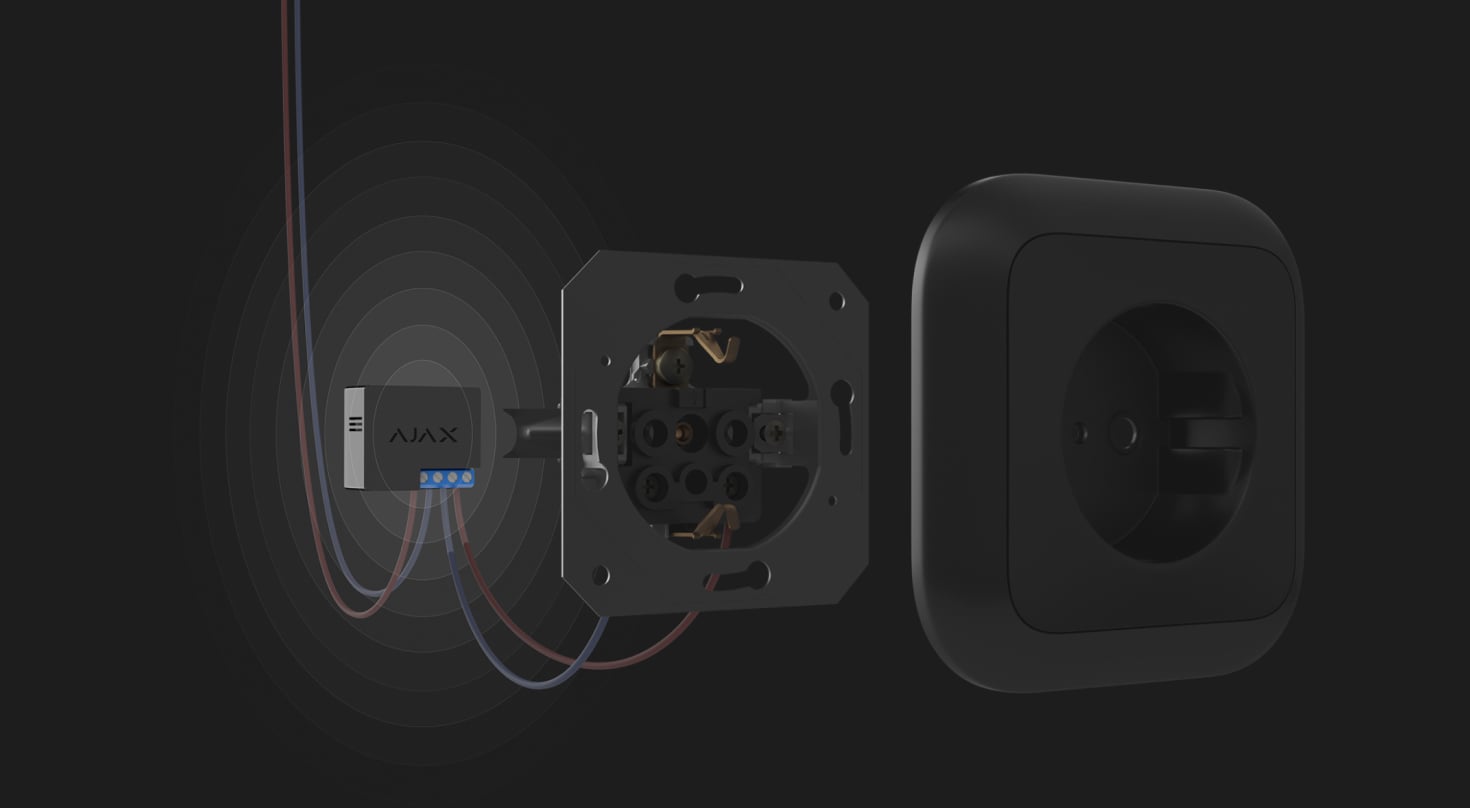

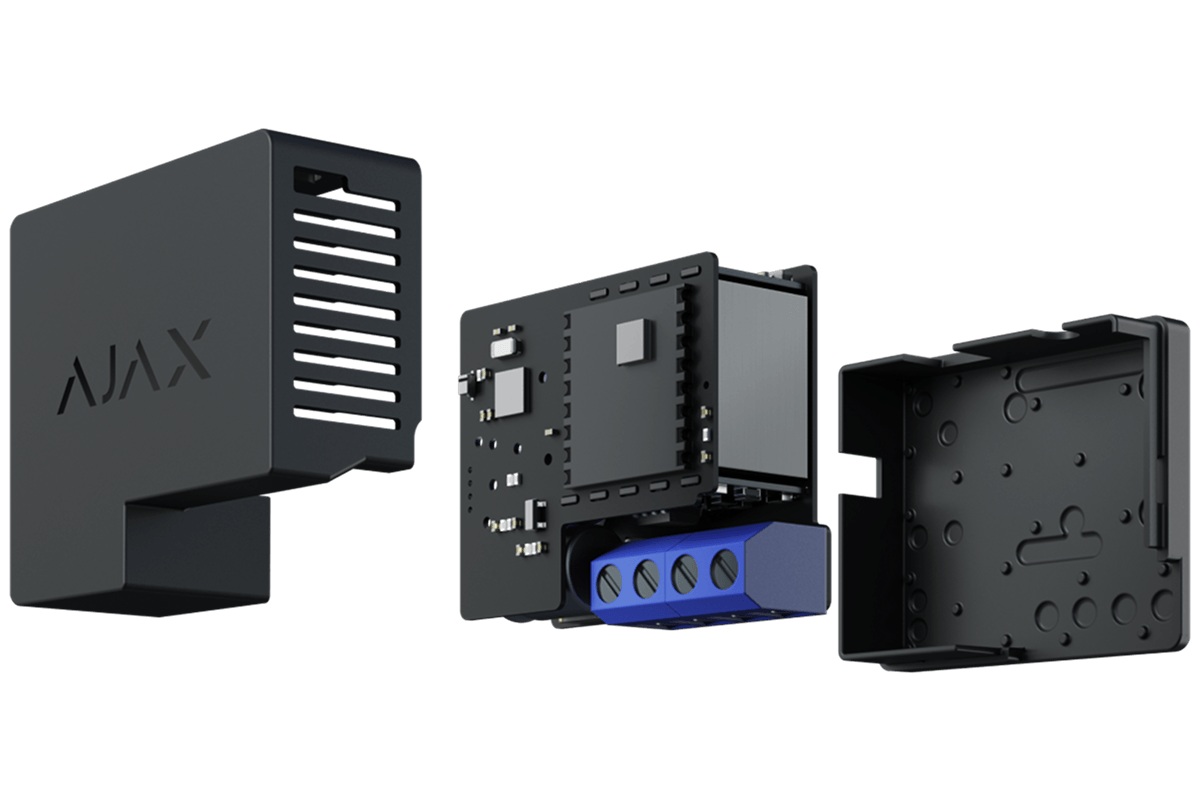

Подключение WallSwitch к хабу занимает менее минуты — достаточно считать QR-код приложением Ajax. Миниатюрное реле (39×33×18 мм) легко разместить в углубленном подрозетнике, корпусе электроприбора или электрическом щите с креплением DIN Holder. Гибкая внешняя антенна обеспечит стабильность связи.

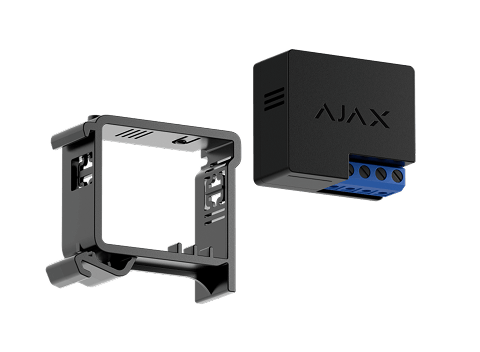

DIN Holder

Держатель для фиксации Relay или WallSwitch на DIN-рейке
Din Holder
Jeweller

Всегда на связи

Мы разработали Jeweller, чтобы гарантировать бесперебойное взаимодействие всех устройств системы безопасности. Радиопротокол использует фреймы для синхронизации сеансов связи устройств, аутентификацию для исключения подлога и шифрование для защиты от кражи данных.
  • Двусторонняя связь на расстоянии до 1000 метров
  • 5 ретрансляторов радиосигнала в системе
  • Доставка команды за
    0,15 секунды
  • Настраиваемый пинг от
    12 секунд

Умная безопасность для дома и бизнеса

Используйте сценарии автоматизации, чтобы научить систему безопасности не только сообщать об угрозах, но и активно противостоять им.
Flood-prevention system
  • Вода
  • LeaksProtect
  • WallSwitch
  • Электроклапан
Site lighting by alarm
  • MotionCam Outdoor
  • WallSwitch
  • Уличное освещение
Power shutdown in case of fire
  • Дым
  • FireProtect
  • WallSwitch
  • Отключение розеток
Presence simulation
  • График
  • WallSwitch
  • Включение освещения

Relay

Реле с беспотенциальным «сухим» контактом для дистанционного управления электропитанием 12–24 В⎓
Relay
Professional installation

Профессиональная установка

Квалифицированный инженер монтажа гарантирует качественную установку устройств и раскрытие всех возможностей системы безопасности. Обратитесь за помощью к сертифицированному партнеру Ajax.

Технические параметры

Классификация
Блок релейный радиоканальный
Тип устройства
Радиоуправляемый
Способ установки
В подрозетник
Совместимость
Работает только с хабами Ajax и ретрансляторами
Исполнительный элемент
Реле
Защита по напряжению
Для сетей 230 В~: максимальное — 264 В, минимальное — 161 В
Для сетей 110 В~: максимальное — 126 В, минимальное — 77 В
Срок службы реле
200 000 включений
Максимальный ток нагрузки
13 A
Защита по макс. току
Есть (13 А)
Защита по макс. температуре
>65°C
Допустимая мощность
Резистивная нагрузка при 230 В — до 3 кВт
Резистивная нагрузка при 110 В — до 1,5 кВт
Функция счетчика электроэнергии
Есть
Контроль параметров
Ток, напряжение, потребляемая мощность
Время доставки сигнала тревоги
0,15 с
Питание
110−230 В ± 10% 50/60 Гц
Режимы работы
Импульсный (версия прошивки 5.54.1.0 и выше. Дата производства от 5 марта 2020)
Бистабильный
Состояние контакта
Нормально разомкнут
Нормально замкнут
Настраиваемая длительность импульса
1–255 с
Радиопротокол Jeweller
Дальность связи с централью — до 1000 м на открытом пространстве
Двусторонняя связь между устройствами

Диапазоны частот:
866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
905,0 – 926,5 МГц
915,85 – 926,5 МГц
921,0 – 922,0 МГц
(зависит от региона продажи)

Саморегулируемая мощность радиосигнала — до 20 мВт
Блочное шифрование, основанное на алгоритме AES
Период опроса реле — 12–300 секунд

Узнайте больше о Jeweller >
Диапазон рабочих температур
От 0°С до +64°С
Допустимая влажность
До 75%
Антисаботаж
Защита от подлога
Оповещение о глушении
Класс защиты
IP20
Удаленная настройка и тестирование
+
Размеры
39 × 33 × 18 мм
Вес
30 г
Гарантия
24 месяца
Комплектация
WallSwitch
Монтажный комплект
Инструкция

Соберите систему безопасности за 2 минуты

Конфигуратор поможет подобрать комплект устройств для защиты дома и бизнеса с учетом количества помещений, размера участка и требований к безопасности. Используйте конфигуратор, чтобы посчитать бюджет, сделать заказ у сертифицированного партнера Ajax или получить консультацию.
Начать

Рекомендуемые товары

Беспроводной дымо-тепловой датчик с сиреной

Беспроводная комнатная сирена

Беспроводной датчик раннего обнаружения затопления

Силовое реле для удаленного подключения электропитания системы безопасности — Ajax WallSwitch

Силовые реле – один из наиболее распространенных приборов, которые используются в системах автоматизации, особенно на крупных предприятиях.

Что такое силовое реле | Принцип работы силового реле

Устройство Ajax WallSwitch выполняет роль выключателя, то есть закрывает или размыкает электрическую цепь. Триггером срабатывания является отслеживание определенных параметров тока, а не ручное управление. Силовое реле может переключаться и под наружным воздействием.

Силовые реле 12 Вольт, 24 Вольт или функционирующие на стандартной сети 220 Вольт, считаются наиболее надежными среди электромеханических релейных приборов. Силовые реле универсального типа являются контакторами в дополнительных электроцепях и коммутаторами двигателей с мощностью до 4 кВт при напряжении до 400 В.

В зависимости от модели и производителя силовые реле работают с переменным или постоянным током. Силовые реле 220 Вольт предназначены для использования только в сетях переменного тока.

Реле рассчитаны на монтаж вплотную без дерейтинга, подключение не сложное. Монтаж устройств возможен на DIN-рейку стандартной ширины 35 мм.

Силовые реле 12В, 24В, 220В применяются в различных технологических процессах на промышленных объектах.

В зависимости от конструктивных особенностей силовые реле бывают снабжены только нормально открытыми контактами или их комбинацией с нормально закрытыми.

Силовые реле востребованы из-за следующих преимуществ:

  • Производительность и надежность.
  • Конструкция безопасна и продумана.
  • Различные конфигурации контактных групп.
  • Пониженное сопротивление контактам.
  • Компактные размеры: приборы меньше полупроводникового реле, при этом коммутируемые нагрузки остаются значительными.
  • Несложный монтаж, гибкие возможности установки.
  • Рассчитаны на простую установку на DIN-рейку.
  • Широкая область применения: от мощных электросистем до маломощных сигнальных цепей.

Силовые реле используются в следующих сферах:

  1. Подъемные площадки и механизмы, компактные лифты.
  2. Инженерные системы зданий и сооружений, в которых необходима установка бесшумной коммутации.
  3. Электрооборудование, бытовая техника.

Удаленное управление электропитанием системы безопасности с помощью силового реле Ajax WallSwitch

Силовое реле Ajax WallSwitch подключается к сети 110 В/230 В и предназначено для замыкания и размыкания круга по команде.

Реле выдерживает нагрузку до 3 кВт, которой хватает для подключения даже требующего большого количества электропитания прибора. Такую особенность прибора можно узнать через приложение Ajax, где пользователь может проверить энергопотребление благодаря WallSwitch. Ajax WallSwitch защищает приборы системы безопасности от скачков напряжения и превышения силы тока.

Монтаж и настройка силового реле Ajax WallSwitch

Подключение силового реле WallSwitch к контрольной панели сигнализации происходит после считывания мобильного приложения Ajax QR-кода на корпусе прибора. Миниатюрное силовое реле с габаритами 39x33x18 мм легко разместить в электрическом щите, углубленном подрозетнике или корпусе электроприбора. Стабильность связи обеспечивает гибкая внешняя антенна.

Используйте сценарии автоматизации для того, чтобы научить систему безопасности активно противостоять угрозе, а только уведомлять о ней. Умное реле позволяет через приложение или автоматически управлять бойлерами, электрозамками, воротами и другой техникой.

Удаленное управление электропитанием подразумевает контроль:

  • Автоматические ворота или шлагбаум
  • Освещение и электропитание объекта
  • Антипотоп-системы
  • Безопасного видеонаблюдения
  • Освещение территории
  • Теплый пол
  • Системы полива на охраняемой территории
  • Умной розетки

Приборы безопасности Ajax WallSwitch используют беспроводную связь и защищают от перегорания устройства безопасности.
