Помимо защиты от ограбления, пожара и потопа система Ajax предлагает возможности автоматизации. Мы уже писали, как автоматически управлять перекрытием воды. В этой статье расскажем об автоматизации уличного освещения, а также о нюансах его подключения и управления — с помощью приложений, сценариев и беспроводной кнопки Button.
Зачем автоматизировать уличное освещение
Автоматическое управление освещением позволяет не тратить время на включение и выключение освещения вручную, а также экономить электроэнергию, выключая освещение по расписанию.
Чаще всего автоматизация освещения применяется в частных домах и на дачных участках. Но ее также можно использовать и на стоянках, территориях бизнес-центров и прочих объектах — как для обеспечения безопасности, так и для оптимизации рутинных процессов.
Реализовав автоматизацию средствами Ajax, можно:
Запрограммировать сценарий на срабатывание датчика движения, чтобы мгновенно осветить территорию при обнаружении постороннего на участке. Таким образом можно не только отпугнуть правонарушителя, но и запечатлеть его приметы интегрированными камерами видеонаблюдения.
Достаточный уровень освещённости при съёмке обеспечит более качественное изображение.
Настроить расписание освещения и использовать устройства автоматизации для включения света в темное время суток и отключения по утрам.
Управлять освещением дистанционно через приложение Ajax — из любой точки мира.
Управлять освещением беспроводной кнопкой Button. Миниатюрные кнопки можно разместить в «стратегических местах» с помощью крепления Holder или носить при себе, например на связке ключей.
Создать эффект присутствия на объекте — включать-отключать освещение дистанционно в приложении Ajax или по расписанию.
Какое уличное освещение можно автоматизировать с помощью Ajax
Система Ajax позволяет управлять любым уличным освещением.
Уличное освещение состоит из трех основных компонентов — осветительных приборов, электропроводки и оборудования, отвечающего за управление питанием. Модули автоматизации Ajax подключаются к элементам управления питанием уличного освещения, обеспечивая контроль с помощью приложений Ajax, сценариев автоматизации и кнопки Button.
В зависимости от задачи к устройствам автоматизации Ajax можно подключить как один, так и цепь осветительных приборов.
Типы освещения по напряжению питания:
110/230 вольт — управляется с помощью WallSwitch. Используется один и тот же источник питания.
12/24 вольт — управляется с помощью Relay. Используется один и тот же источник питания.
24/36 вольт — управляется с помощью Relay. Используются разные источники питания.

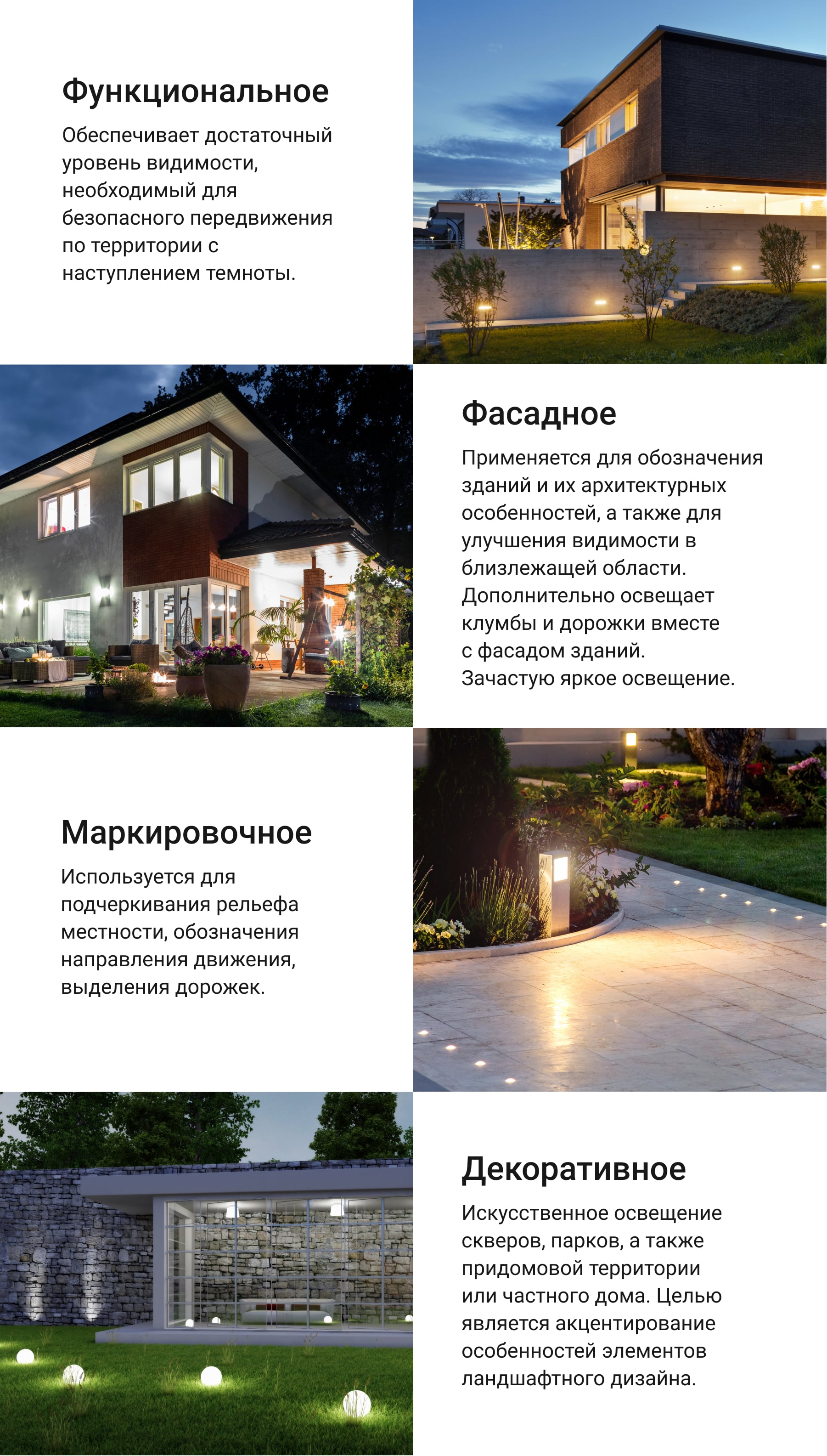

Типы освещения по функциональности
Что учесть, если только планируете уличное освещение
Устройства автоматизации Ajax позволяют управлять как одним осветительным прибором, так и группой приборов одновременно. Ограничение количества осветительной техники в одной цепи определяется общей нагрузкой. Эта информация доступна в руководствах пользователя для Relay и WallSwitch.
Для независимого управления несколькими осветительными приборами вам потребуется соответствующее количество устройств автоматизации. Их необходимо будет подключить к каждому из осветительных приборов отдельно.
Сделайте расчет освещения — определите точное количество и мощность всех светильников, длину и сечение кабеля, а также мощность автоматических выключателей и УЗО. Это поможет определить количество и тип подключаемых устройств автоматизации.
Все элементы освещения, в том числе лампочки, светильники и выключатели, должны быть предназначены для уличного использования, иметь защиту от влаги и пыли. Степень защиты устройств обозначается IP. С классификацией можно ознакомиться на Wikipedia.
Старайтесь использовать медные провода: они не так подвержены механическим повреждениям. Обязательно сделайте заземление всех осветительных приборов.
Размещение светильников должно быть таким, чтобы сервисное обслуживание и монтаж были удобными.
Безопасность
В процессе монтажа и эксплуатации электроприборов придерживайтесь общих правил электробезопасности, а также требований нормативно-правовых актов по электробезопасности.
Не разбирайте устройства под напряжением и не используйте устройства с поврежденным кабелем питания.
Установку и подключение Relay и WallSwitch должен проводить квалифицированный специалист. Не подключайте Relay к источнику питания с напряжением выше 36 В или к цепям переменного тока. Также не подключайте WallSwitch к напряжению, которое выходит за пределы 184–253 В. Это пожароопасно и приведет к поломке устройства.
При установке не допускайте попадания влаги на Relay и WallSwitch или на места соединения кабелей. Учитывайте диапазон рабочих температур и рабочую влажность реле — устройства не должны находиться на открытом воздухе.
Руководство пользователя Relay
Руководство пользователя WallSwitch
При электрическом соединении соблюдайте такие правила
Для подключения осветительных приборов используйте распределительные коробки. Это исключает опасность возгорания, так как изолировано место соединения проводов. К тому же доступ к проводам в распределительной коробке будет значительно проще и удобнее.
Используйте правильное соединение электрических проводников осветительных приборов — сварку, пайку, опрессовку или винтовые и болтовые зажимы при подключении приборов освещения. Ни в коем случае не используйте скрутки.
Каждую подключенную цепь осветительных приборов проверяйте мультиметром на отсутствие обрывов и коротких замыканий. Дополнительно можете проверить сопротивление и, как следствие, потребляемую мощность.
Сначала соедините всю цепь, проверьте ее, а только потом подключайте линию к автомату в распределительном щитке.
После завершения подключения обязательно убедитесь в работоспособности всего освещения. Если какие-то светильники не загорелись, отключите всю линию, затем разбирайте и проверяйте состояние контактов и соединений.
Что понадобится для автоматизации уличного освещения и какую роль играет
Приложение Ajax — для управления, добавления девайсов и настройки.
Хаб — координирует работу устройств системы. Если необходимо много сценариев, обратите внимание на более продвинутые модели хабов.
Реле с сухими контактами Relay — управляет включением/выключением освещения.
Силовое реле WallSwitch — управляет подачей питания.
DIN Holder — держатель для крепления Relay и WallSwitch на DIN–рейке внутри электрического щитка или распределительной коробки.
Резервное питание (опционально) — позволяет управлять освещением в случае отказа основной линии питания, при этом хаб работает до 16 часов от резервной батареи. Устройства Ajax работают от батарей от 2 до 7 лет.
Устройства автоматизации Ajax компактны. Их можно разместить в углубленном подрозетнике, корпусе электроприбора или электрическом щитке. Гибкая антенна реле обеспечит стабильность связи на расстоянии до 1000 метров при отсутствии преград.
Качество сигнала на объекте можно приблизительно определить с помощью калькулятора дальности радиосигнала.
Собственный защищенный радиопротокол Jeweller гарантирует бесперебойное взаимодействие всех устройств системы безопасности Ajax с хабом. А благодаря поддержке 5 ретрансляторов радиосигнала одна система Ajax покрывает до 35 км² и готова обеспечить безопасность и автоматизацию отельных комплексов, складов, поместий или заводов.
Как подключить Ajax к уличному освещению
Подключение Ajax к электроцепи 110–230 В
WallSwitch и уличное освещение можно подключить к одному источнику питания. Подключите WallSwitch к цепи питания уличного освещения согласно схеме ниже и настройте систему.
Подключите источник питания к клеммам питания WallSwitch.
Клеммы контактов реле подключите к входам питания уличного освещения.
Настройка WallSwitch
Перейдите во вкладку Устройства
.
Выберите WallSwitch и перейдите в его Настройки
.
Установите необходимые параметры:
Режим работы реле: бистабильный или импульсный.
Импульсный режим позволяет включать освещение на заданное время: от 0,5 до 255 секунд. Это может быть полезно, например, для включения подсветки дороги только на время парковки автомобиля.
Продолжительность импульса (если выбран импульсный режим): от 0,5 до 255 секунд.
Состояние контакта: нормально замкнут или нормально разомкнут.
Нажмите Назад — настройки сохранятся.
Для большей информативности уведомлений переименуйте WallSwitch. Например, назовите устройство «Уличное освещение».
Подключение Ajax к электроцепи 12/24 В
Relay, промежуточное реле и уличное освещение можно запитать от одного источника питания. Подключите Relay к цепи питания уличного освещения согласно схеме ниже и настройте систему.
Подключите источник питания к клеммам питания Relay.
К одной из клемм контактов реле подключите «+» источника питания, а к другой клемме контактов реле — «+» осветительного прибора.
Контакт «–» осветительного прибора подключите к «–» источника питания.
Настройка Relay
Перейдите во вкладку Устройства
Выберите Relay и перейдите в его Настройки
Установите необходимые параметры:
Режим работы реле: бистабильный или импульсный.
Импульсный режим позволяет включать освещение на заданное время: от 0,5 до 255 секунд. Это может быть полезно, например, для включения подсветки дороги только на время парковки автомобиля.
Продолжительность импульса (если выбран импульсный режим): от 0,5 до 255 секунд.
Состояние контакта: нормально замкнут или нормально разомкнут.
Нажмите Назад — настройки сохранятся.
Для большей информативности уведомлений переименуйте Relay. Например, назовите устройство «Уличное освещение».
Подключение Ajax к электроцепи 36 В
Relay питается от источника питания 12/24 В. Уличное освещение запитывается от другого источника питания с напряжением 36 В. Подключите Relay к цепи питания уличного освещения согласно схеме ниже и настройте систему.
Подключите источник питания 12/24 В к клеммам питания Relay.
Подключите «+» источника питания 36 В к одной из клемм контактов Relay.
Вторую клемму контактов Relay подключите к «+» осветительного прибора.
Контакт «–» осветительного прибора подключите к «–» источника питания 36 В.
Настройка Relay
Перейдите во вкладку Устройства
Выберите Relay и перейдите в его Настройки
Установите необходимые параметры:
Режим работы реле: бистабильный или импульсный.
Импульсный режим позволяет включать освещение на заданное время: от 0,5 до 255 секунд. Это может быть полезно, например, для включения подсветки дороги только на время парковки автомобиля.
Продолжительность импульса (если выбран импульсный режим): от 0,5 до 255 секунд.
Состояние контакта: нормально замкнут или нормально разомкнут.
Нажмите Назад — настройки сохранятся.
Для большей информативности уведомлений переименуйте Relay. Например, назовите устройство «Уличное освещение».
Как настроить сценарии автоматизации уличного освещения
Сценарии Ajax позволяют включать и выключать освещение при смене режима охраны, включении и отключении Ночного режима, по тревоге и расписанию.
Для создания сценариев управления уличным освещением перейдите в меню: Приложение Ajax → Устройства → Relay или WallSwitch → Настройки
→ Сценарии.
Как создать и настроить сценарий в системе безопасности Ajax
Как управлять уличным освещением с помощью кнопки Button
Хаб на OS Malevich 2.10 и новее позволяет настроить разные действия на короткое и длинное нажатие Button. Например, коротким нажатием можно включать освещение, а длинным — выключать.
Для управления уличным освещением с помощью кнопки Button настройте соответствующие сценарии в приложении Ajax:
Устройства
Button.
Настройки
Сценарии.
Как создать и настроить сценарий в системе безопасности Ajax
Как управлять уличным освещением с помощью приложения Ajax
Управление устройством WallSwitch в приложении
Нажмите на переключатель в поле силового реле — состояние контактов изменится на противоположное. Когда контакты замкнуты, питание подается и уличное освещение включается. Когда контакты разомкнуты, питание устройства прекращается и уличное освещение выключается.

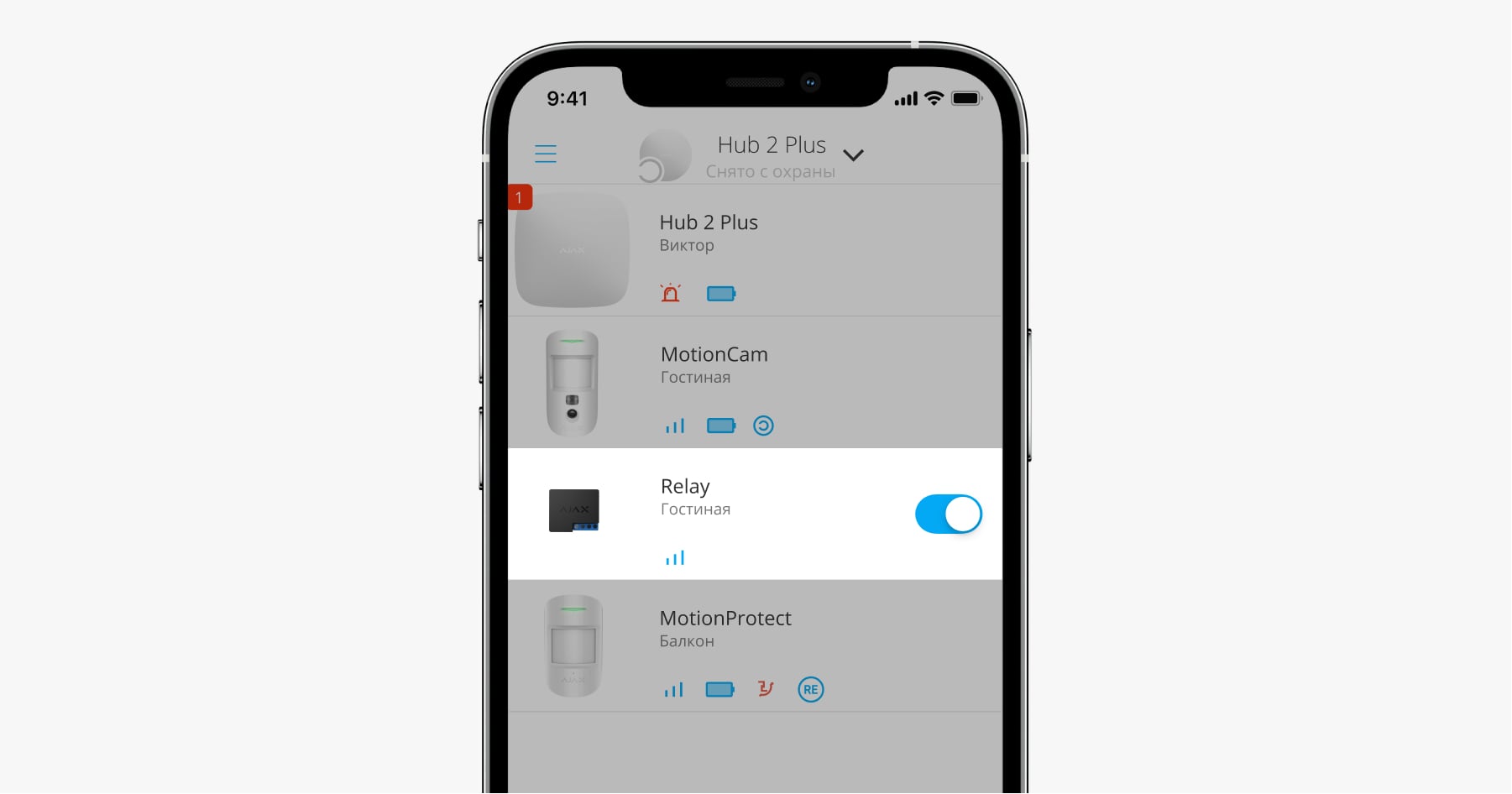

Управление устройством Relay в приложении
Нажмите на переключатель в поле слаботочного реле — состояние контактов изменится на противоположное. Когда контакты замкнуты, питание подается и уличное освещение включается. Когда контакты разомкнуты, питание устройства прекращается и уличное освещение выключается.
