К системе Ajax можно подключить любую IP-камеру с поддержкой RTSP протокола. Подключение и настройка проходит в несколько этапов:
Настройка сетевого оборудования (роутера или маршрутизатора).
Настройка IP-камеры.
Получение RTSP-ссылки на видеопоток.
Подключение камеры в приложении Ajax.
RTSP (real time streaming protocol) — потоковый протокол реального времени, использующийся для удалённого просмотра потока с устройства видеонаблюдения.
Если вы уже используете камеры EZVIZ, Hikvision, Safire, Dahua, Uniview — воспользуйтесь быстрым подключением:
Как работает передача видео с IP-камер в приложения Ajax
IP-камера снимает видео и транслирует его в реальном времени по закрытому каналу. Доступ к каналу можно получить с помощью специализированных программ при использовании RTSP-ссылки на видеопоток камеры. Приложения Ajax получают доступ к видео обращаясь к камере по этой ссылке.
Пример RTSP-ссылки для камеры Hikvision:
rtsp://admin:12345@192.168.200.11:554/Streaming/Channels/101
расшифровка ссылки:
rtsp — тип протокола
admin — логин учётной записи Hikvision
12345 — пароль учётной записи Hikvision
192.168.200.11 — IP-адрес камеры
554 — RTSP порт камеры
101 — идентификатор номера камеры и канала. Первая цифра: номер камеры (если используется видеорегистратор), последняя: номер видеопотока (201 означает первый поток второй камеры).
Всего к системе Ajax можно подключить:
до 10 камер | |
до 25 камер | |
до 50 камер | |
до 100 камер |
Что нужно выяснить до подключения RTSP камеры?
Поддерживает ли камера RTSP протокол
Как правило, эта информация указана на сайте производителя в характеристиках устройства. Если такая информация отсутствует — воспользуйтесь онлайн-сервисами:
Выберите производителя камеры.
Найдите вашу модель устройства. Если устройства нет в списке, оно не поддерживает этот протокол и подключить её к системе Ajax при помощи RTSP ссылки не получится.
Предоставляет ли ваш интернет-провайдер внешний статический IP-адрес
Чтобы вы имели возможность просмотреть видео с камеры из любой точки мира, вам необходимо иметь внешний IP-адрес. Внешний IP-адрес может быть постоянным или динамическим. Мы рекомендуем использовать постоянный IP-адрес, так как при смене динамического IP-адреса меняется RTSP-ссылка камеры. Из-за этого видео с камеры будет недоступно для просмотра до генерации новой RTSP-ссылки. Информацию о внешнем IP-адресе вам предоставит интернет-провайдер.
Если вы хотите, чтобы видео было доступно для просмотра только в локальной сети — используйте внутренний статический IP-адрес.
Если ваш интернет-провайдер не предоставляет внешний статический IP-адрес или вас не устраивают его условия — воспользуйтесь DDNS сервисами. Они позволяют просматривать поток камер из любой точки мира, даже если у вас нет внешнего статического IP-адреса.
Поддерживает ли камера и ваше сетевое оборудование UPnP
Чтобы видео с камер было доступно для просмотра с приложения Ajax, необходимо перенаправить внешний сетевой порт на внутренний порт вашей камеры. Функция UPnP существенно упрощает этот процесс.
UPnP — функция автоматической настройки сетевого оборудования для упрощения управления устройствами.
После включения функции UPnP порты будут перенаправлены автоматически. Если функция не поддерживается IP-камерой, роутером или что-то пошло не так с автоматической настройкой, порты можно перенаправить вручную.
Как настроить сетевое оборудование
Хотя процесс настройки схож во многих роутерах, названия параметров и настроек у разных производителей могут отличаться. Прежде чем приступать к настройке, ознакомьтесь с инструкциями к оборудованию. В статье камера будет подключаться к роутеру TP-Link (модель: TL-WR842N, версия прошивки: 150921).
Если вы подключаете IP-камеру внутри корпоративной сети — обратитесь к вашему системному администратору. Он поможет с настройкой.
Настройка роутера состоит из двух частей:
Резервирование IP-адреса за камерой.
Перенаправление сетевых портов.
Как присвоить IP-адрес камере
Существует два способа присвоить камере постоянный IP-адрес:
В настройках роутера
В настройках камеры
В примере мы разберём первый способ.
Прежде чем приступить к резервированию IP-адреса, включите DHCP в настройках вашей IP-камеры. Процедура описана в инструкции производителя.
Процесс резервирования IP-адреса:
1. Подключите к камере кабель питания и сетевой кабель роутера.
2. Напишите в адресной строке браузера IP-адрес вашего роутера, чтобы перейти в его настройки.
IP-адрес роутера может зависеть как от настроек сети, так и от модели сетевого оборудования. Как правило, IP-адрес указан в документации вашего роутера (чаще всего это 192.168.0.1 или 192.168.1.1). Узнать его можно и с компьютера или ноутбука, подключенного к вашей сети.
Как узнать IP-адрес роутера в Windows
1. Откройте командную строку
Первый способ: одновременно нажмите WIN и R , введите cmd и нажмите Enter.
Второй способ: войдите в меню Пуск, введите в поле поиска командная строка и выберите её в результатах поиска.
2. Введите команду ipconfig и нажмите Enter. IP-адрес роутера будет указан в строке Основной шлюз.
Как узнать IP-адрес роутера в macOS
Откройте Системные настройки.
Выберите меню Сеть и нажмите кнопку Дополнительно.
Откройте вкладку TCP/IP. IP-адрес вашего роутера указан в строке Маршрутизатор.
При входе в настройки роутер запросит логин и пароль. Они указываются в инструкции, на коробке или корпусе устройства.
3. Перейдите в настройки DHCP. Если DHCP выключен — включите функцию и перезагрузите роутер.
4. Перейдите в DHCP Client List. Вы увидите список подключенных к роутеру устройств. В нем необходимо определить вашу камеру и скопировать её MAC-адрес.
В большинстве случаев камера подписана Unknown или имеет название модели или марки производителя.
5. Перейдите в меню Address Reservation и нажмите Add New. Вставьте МАС-адрес камеры и задайте ей IP-адрес. Чтобы избежать конфликтов IP-адресов мы рекомендуем зарезервировать за камерой тот IP-адрес, который был выдан ей роутером автоматически. Учитывайте, что при подключении нескольких камер необходимо резервировать IP-адрес для каждой из них.
Резервирование IP-адреса необходимо, чтобы IP-адрес камеры не менялся после её переподключения или перезагрузки роутера.
6. Перезагрузите или переподключите к роутеру IP-камеру. Теперь она имеет статический IP-адрес внутри вашей сети.
Как перенаправить сетевые порты
Если у вашего оборудования есть функция UPnP — включите её в настройках IP-камеры и роутера. После этого порты будут перенаправлены автоматически.
Как включить функцию UPnP на роутере TP-link
Перейдите в настройки роутера.
Выберите категорию Forwarding.
Перейдите во вкладку UPnP и нажмите Enable, если опция была отключена.
Если функция UPnP не поддерживается вашим оборудованием или вы хотите перенаправить порты вручную:
1. В настройках роутера перейдите в раздел Forwarding. Выберите Port Triggering и нажмите Add New.
2. Укажите сетевые порты: внутренний (который используется камерой внутри сети, значение указано в инструкции производителя) и внешний (который будет доступен из внешнего мира).
Не рекомендуется использовать такие сетевые порты: 20, 21, 22, 53, 80, 110, 138, 139, 443, 3306, 3128, 3389, 5900, так как они чаще всего используются различными служебными сервисами.
Учитывайте, что внешний порт должен быть доступным (открытым в настройках роутера и не занятым каким-либо сервисом). Проверить это можно при помощи онлайн-сервисов, например: 2ip.ua. Если у вас возникли проблемы с определением открытого порта — обратитесь к вашему интернет-провайдеру.
По умолчанию IP-камеры используют 554 порт, но номер порта может отличаться у разных производителей. Точное значение можно узнать в инструкции устройства.
3. Сохраните настройки и перезагрузите роутер. Порты перенаправлены.
При подключении нескольких IP-камер для каждой из них необходимо выделить и настроить свои сетевые порты.
Инструкции по настройке перенаправления портов:
Как настроить IP-камеру
Настройка IP-камеры зависит от модели и может проводиться через браузер, мобильное приложение или видеорегистратор. Поэтому при настройке видеооборудования мы рекомендуем ориентироваться на инструкции производителя.
Инструкции по настройке IP-камер:
Как получить RTSP-ссылку на видеопоток
Есть два способа получить RTSP-ссылку на видеопоток:
1 способ: При помощи документации производителя
Как правило, формат RTSP-ссылки указан в документации производителя или веб-интерфейсе камеры. Если такая информация отсутствует или вы её не смогли найти — воспользуйтесь вторым способом.
2 способ: При помощи онлайн-сервисов
Например, http://www.ispyconnect.com/:
1. Выберите нужную камеру из списка на сайте.
2. Заполните форму, указав внешний IP-адрес, сетевой порт, логин и пароль камеры.
Не передавайте третьим лицам данные для получения RTSP-ссылки или саму ссылку на видеопоток.
При генерации RTSP-ссылки рекомендуем указывать неверные данные и менять их на корректные после генерации. Таким образом вы себя обезопасите от перехвата ссылки на поток сторонними сервисами или кейлоггерами.
3. Нажмите Generate. Вы получите ссылку на ваш видеопоток. При необходимости подмените в ссылке неверные данные корректными.
Проверить работу RTSP-ссылки можно через VLC media player или любой плеер с возможностью просмотра потокового видео.
Как посмотреть видео с IP-камеры при помощи VLC media player
Откройте VLC media player.
Нажмите Файл — Открыть сеть.
Введите RTSP-ссылку и нажмите Открыть.
Если видео не передаётся — проблема в настройках камеры или сетевого оборудования. Проверьте все настройки.
Если оборудование настроено корректно и поток с видеокамеры всё равно не отображается — обратитесь в поддержку производителя системы видеонаблюдения.
Сохраните полученную ссылку на видеопоток. Она понадобится для добавления IP-камеры в приложение Ajax.
Как добавить камеру в приложение Ajax

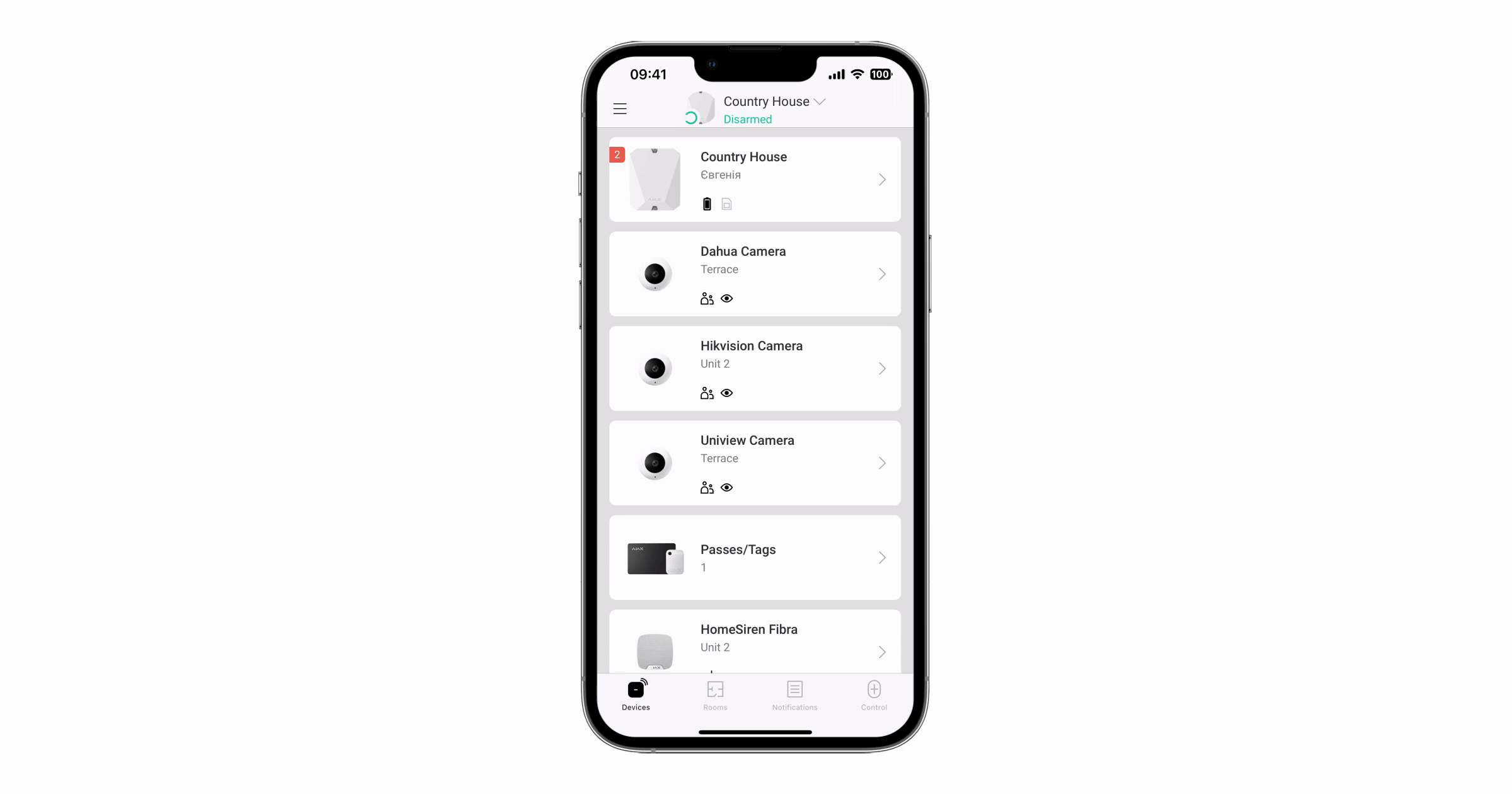

Перейдите во вкладку Устройства
.
Нажмите:
На iOS: Добавить устройство — Добавить камеру
На Android: Добавить камеру
Выберите опцию RTSP камера.
Укажите:
имя камеры
ссылку на видеопоток
комнату, к которой привязывается устройство видеонаблюдения
Нажмите Добавить. Видеопоток добавится в приложение Ajax и будет доступен к просмотру.
Возможности приложения Ajax при просмотре видеопотоков
При просмотре видеопотоков в приложении Ajax видео не ухудшается в качестве. Качество видео зависит от камеры и её настроек.
В некоторых камерах в RTSP-ссылке можно указать качество видео.
Для просмотра видео нажмите на иконку потока в приложении Ajax.
Чтобы развернуть поток на весь экран, смените ориентацию смартфона на горизонтальную. При этом функция автоповорота должна быть включена в настройках смартфона.
Чтобы поставить видео на паузу, нажмите кнопку паузы.
Чтобы сделать фото, нажмите на кнопку, отмеченную на скриншоте. Скриншот сохраняется в память смартфона.
Изображение с камеры также можно масштабировать жестом «щипок».
Подключённые IP-камеры работают независимо от хаба. Если хаб потеряет связь с сервисом Ajax Cloud, а камеры или регистратор продолжат работать — видеопотоки будут доступны для просмотра в приложении Ajax.
В настройках камеры можно изменить её название, RTSP-ссылку, переопределить комнату размещения, а также удалить камеру.
Как настроить доступ пользователей к потокам камер и архивов
Приложения Ajax позволяют настроить, кто из пользователей может иметь доступ к видеопотоку и архиву. Управлять настройками приватности может:
Пользователь системы с правами администратора (по умолчанию).
Пользователь системы без прав администратора, если такое право было предоставлено.
Пользователи PRO-приложений не могут управлять настройками приватности, но они могут настроить доступ других пользователей.
Чтобы настроить пользователю доступ к камерам:
Войдите в приложение Ajax Security System или Ajax Desktop.
Выберите пространство.
Нажмите на иконку
шестеренки, чтобы перейти к настройкам пространства.
В приложении Ajax Security System сначала перейдите во вкладку Управление
, а затем откройте настройки пространства.
Перейдите в настройки Приватность.
Выберите кому предоставляются доступы: Пользователи, Инженеры монтажа и Компании.
Выберите нужного пользователя системы.
Выберите камеру.
Включите или выключите опцию Просмотр онлайн-трансляции.
Настройте другие права доступа, если опция Просмотр онлайн-трансляции активирована:
Просмотр архива камеры.
Загружать видео из архива (доступно после включения опции Просмотр архива камеры).
Воспроизведение со звуком.
Использование PTZ (панорамирования, наклона, зума).
Установите, когда пользователь будет иметь доступ к возможностям камеры: в любое время или когда устройство в режиме охраны.
Также есть возможность предоставить временный доступ сотрудникам компании к видеоустройствам только после тревоги.
Нажмите Назад / щелкните Сохранить, чтобы применить изменения.
Повторите шаги 4-11 для других камер и пользователей/
