УкраїнаВсе размещенные на объекте пожарные датчики Ajax для жилых помещений одновременно включают встроенные сирены, как только один из них зафиксировал тревогу. В зависимости от типа датчика, он может поддерживать одну или две системы синхронной тревоги: основную (через хаб Ajax) и резервную (от датчика к датчику).
Пожарные датчики FireProtect 2 с версией прошивки 5.59.2.ХХ и более новой поддерживают обе системы оповещения, которые работают параллельно при использовании хаба. В случае опасности хаб получает тревогу от датчика-инициатора и активирует основную систему синхронной тревоги. Встроенные сирены всех пожарных датчиков в течение 20 секунд синхронно оповещают о пожаре. Вся информация мгновенно доступна в приложении Ajax: локация датчика-инициатора, тип и время пожарной тревоги. При этом датчик активирует резервную систему, напрямую посылая тревогу другим датчикам. Даже если связь с хабом потеряна, синхронная тревога активируется в течение минуты. Также резервную систему синхронной тревоги можно настроить без хаба, используя только пожарные датчики.
Функция синхронной тревоги пожарных датчиков работает только с хабом для датчиков, которые сертифицированы в соответствии с требованиями стандартов UL/ULC.
Резервную систему синхронной тревоги поддерживают хабы с версией прошивки OS Malevich 2.19 и новее. Hub (4G) Jeweller должен иметь версию прошивки OS Malevich 2.28 или новее.
Другие пожарные датчики Ajax для жилых помещений поддерживают только основную систему синхронной тревоги. Датчики FireProtect 2, работающие от батарей, активируют сирены в течение 20 с после получения хабом от датчика-инициатора сигнала о тревоге. Сирены датчиков FireProtect Jeweller и FireProtect Plus Jeweller активируются в течение заданного в настройках Jeweller или Jeweller/Fibra интервала опроса хаб–датчик, но не позднее чем через 60 с.
Основную систему синхронной тревоги поддерживают датчики FireProtect Jeweller и FireProtect Plus Jeweller с версией прошивки 3.42 и новее.
Датчики FireProtect 2 поддерживают эту функцию со всеми версиями прошивки.
В соответствии с европейскими стандартами пожарной безопасности, в случае тревоги сирены всех пожарных датчиков системы должны включаться быстрее чем за минуту. При этом громкость оповещения должна составлять не менее 85 дБ в 3 метрах от источника звука. Во время пожара такая сирена способна разбудить даже крепко спящего человека.
Датчики FireProtect 2 имеют разную звуковую и светодиодную индикацию типов тревог, чтобы пользователям было легче их различать. Поэтому синхронная тревога датчиков FireProtect 2 воспроизводит именно тот тип тревоги, который зафиксировал датчик-инициатор. Датчики FireProtect Jeweller и FireProtect Plus Jeweller оповещают обо всех типах тревог одинаковым звуком.
С обновлением OS Malevich 2.12 пользователи могут глушить тревоги пожарных датчиков в отдельных группах, к которым имеют доступ, при этом не влияя на работу датчиков в тех группах, к которым нет доступа. Для Hub (4G) Jeweller эта функция доступна с версии OS Malevich 2.28 или более новой версии.
Основная система синхронной тревоги
Как работает
Один из пожарных датчиков Ajax фиксирует тревогу на объекте.
Система запускает Задержку синхронной тревоги, если эта опция настроена.

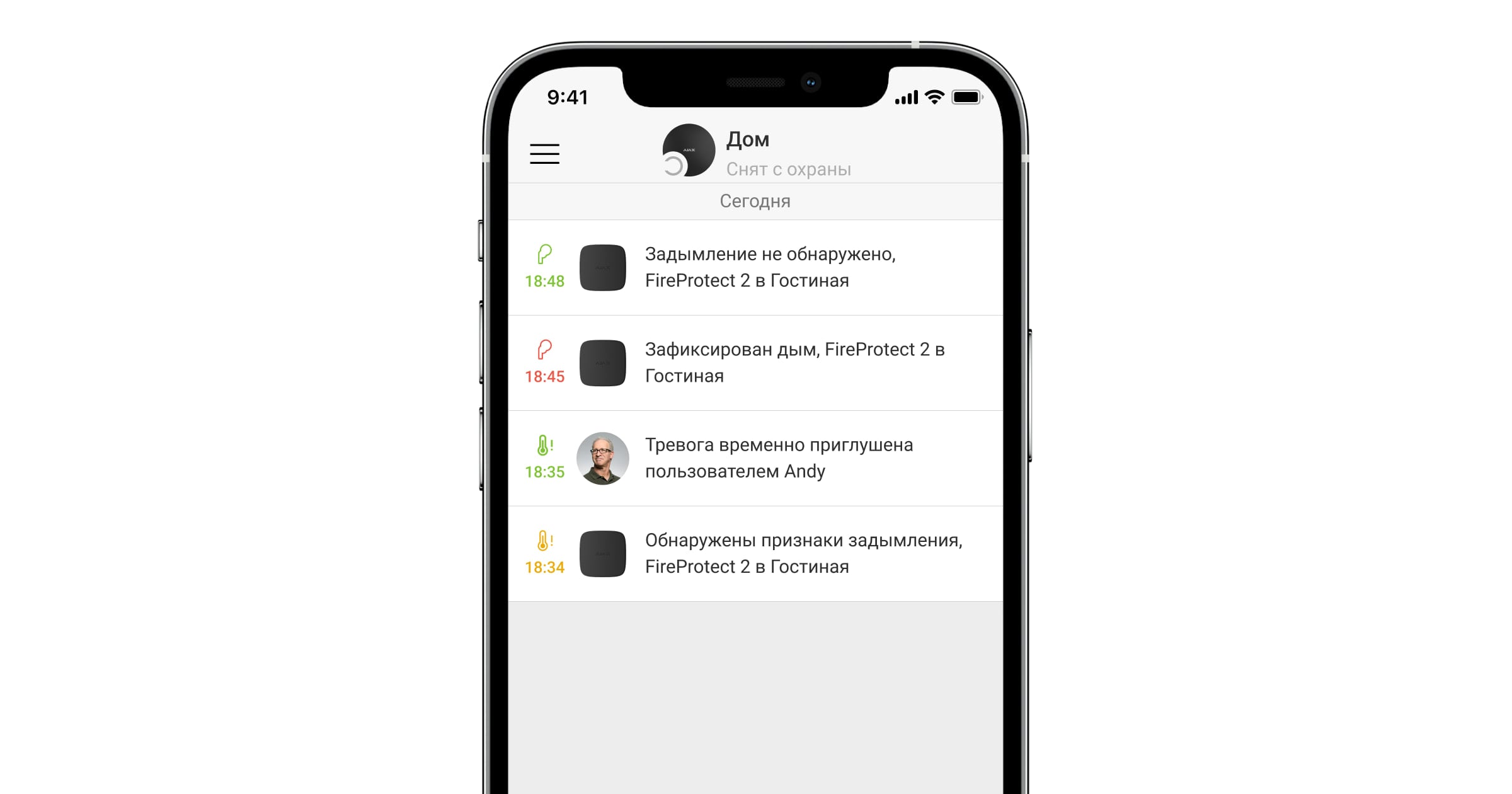

Когда время задержки истекло, встроенная сирена датчика-инициатора начинает сигнализировать о тревоге. Пользователи получают соответствующие уведомления, если они настроены. На пульт охранной компании также поступает уведомление о тревоге.
На объекте активируются установленные отдельные сирены Ajax, если эта опция включена в настройках датчика-инициатора.
Когда в системе есть только датчики FireProtect Jeweller и FireProtect Plus Jeweller, дополнительно запускается таймер подтверждения тревоги. Для этого в настройках хаба следует включить опцию Проверка тревоги по дыму. Событие подтверждения тревоги будет отправлено на пульт охранной компании и пользователям. Синхронная тревога пожарных датчиков активируется только в одном из этих случаев:
Время Задержки синхронной тревоги истекло, а датчик-инициатор продолжает регистрировать тревогу.
Во время Задержки синхронной тревоги датчик-инициатор регистрирует тревогу другого типа. Например, после обнаружения дыма зафиксирована тревога по температуре.
Во время Задержки синхронной тревоги пожар зафиксировал другой датчик в системе.
Как настроить
Только администратор или PRO с доступом к настройкам системы могут настраивать основную синхронную тревогу пожарных датчиков.
Откройте приложение Ajax.
Выберите нужное пространство.
Перейдите во вкладку Устройства
.
Выберите хаб в списке устройств.
Перейдите к настройкам хаба, нажав иконку
.
Перейдите к настройкам Сервисные.
Перейдите в меню Настройка пожарных датчиков.
Активируйте опцию Синхронная тревога пожарных датчиков.
Если необходимо, настройте Задержку синхронной тревоги. Опция позволяет отложить распространение синхронной тревоги на указанный период времени. Задержку можно настроить от 0 до 5 мин с шагом в 1 мин.
Если в системе есть датчики FireProtect Jeweller и FireProtect Plus Jeweller и включена опция синхронной тревоги, невозможно установить интервал опроса хаб–датчик (меню Jeweller или Jeweller/Fibra в настройках хаба) более 48 с.
Нажмите Назад, чтобы сохранить изменения.
Резервная система синхронной тревоги
Как работает
Резервную систему синхронной тревоги поддерживают хабы с версией прошивки OS Malevich 2.19 и новее ¹ и датчики FireProtect 2 с версией прошивки 5.59.2.ХХ и новее.
¹ Hub (4G) Jeweller должен иметь версию прошивки OS Malevich 2.28 или более новую версию, чтобы поддерживать резервную систему синхронной тревоги.
Функция синхронной тревоги пожарных датчиков работает только с хабом для датчиков, которые сертифицированы в соответствии с требованиями стандартов UL/ULC.
Настройте резервную синхронную тревогу, чтобы ваша система соответствовала стандартам EN 14604, EN 50291, BS 5446-2 и AS3786:2014.
Резервную систему синхронной тревоги можно настроить для датчиков, добавленных на хаб, и датчиков, работающих без хаба. Тревога активируется датчиком-инициатором и распространяется на другие датчики в течение минуты, даже если связь с хабом была потеряна. В системе с хабом резервная система синхронной тревоги работает параллельно с основной.
Для настройки и активации резервной системы синхронной тревоги количество датчиков не должно превышать 50.
Как настроить сеть без хаба
Для настройки синхронной пожарной тревоги без хаба пожарный датчик должен быть включен и не приписан ни к одному хабу.
Подождите около 20 с после включения датчика перед настройкой сети без хаба.
Переведите датчик в режим синхронизации с другими датчиками. Для этого трижды кратковременно нажмите кнопку питания на включенном датчике. В течение 10 с датчик определит роль, назначенную ему при синхронизации: управляющий (master) или управляемый (slave). Индикация датчика будет отличаться в зависимости от выбранной роли.
Максимальное расстояние между датчиками в режиме синхронизации при отсутствии помех – до 2000 метров.
Повторите шаг 1, чтобы добавить в сеть остальные пожарные датчики. Если устройство ранее уже было добавлено к другой сети без хаба, оно присоединится к новой.
Максимальное количество датчиков в одной сети – до 50 (включая master-датчик).
Завершите режим синхронизации, трижды нажав кнопку питания master-датчика.Добавить новый датчик к сети можно в любой момент. Для этого выберите один датчик из сети и повторите шаги 1–3.
Проведите Тест зоны покрытия созданной сети, чтобы определить, все ли датчики отреагируют на тревогу. Для этого выберите любой датчик из сети и нажмите кнопку Тест/Глушение. Датчик сначала запустит тестирование своей работоспособности, а затем – созданной сети. Датчики сети должны повторить звуковую и светодиодную индикацию датчика-инициатора и вернуться в стандартный режим работы.
Тест сети не будет проведен, если у датчика-инициатора не работает один из его сенсоров. Для корректной работы сети:
удалите из сети неисправный датчик;
при необходимости подключите новый исправный датчик к сети;
повторно запустите тестирование.
Как удалить датчик из сети
Чтобы одновременно сбросить настройки любого датчика и удалить его из сети, нажмите и удерживайте в течение 10 с кнопки Тест/Глушение и питания.
Когда пожарный датчик добавляется на хаб, его настройки сбрасываются и он удаляется из сети без хаба (если был добавлен ранее).
Если все датчики из сети добавить на хаб, основную и резервную системы синхронной тревоги нужно будет активировать в сервисных настройках хаба.
Как настроить сеть через хаб
Только администратор или PRO с доступом к настройкам системы могут настраивать резервную систему синхронной тревоги пожарных датчиков.
Откройте приложение Ajax и выберите нужное пространоство.
Перейдите во вкладку Устройства
Выберите хаб в списке устройств.
Перейдите к настройкам хаба, нажав иконку
Перейдите к настройкам Сервисные.
Перейдите в меню Настройка пожарных датчиков.
Активируйте опцию Синхронная тревога пожарных датчиков.
Если необходимо, настройте Задержку синхронной тревоги. Опция позволяет отложить распространение синхронной тревоги на указанный период времени. Задержку можно настроить от 0 до 5 мин с шагом в 1 мин.
Активируйте опцию Резервный канал синхронной тревоги, если потеряна связь с хабом.
Если в систему добавлено более 50 пожарных датчиков, вы не сможете активировать резервную синхронную тревогу. Для этого необходимо удалить лишние датчики из хаба.
Если некоторые из пожарных датчиков на хабе не поддерживают резервную систему синхронной тревоги, вы получите соответствующее уведомление с их перечнем.
Проведите Тест зоны покрытия, чтобы определить, все ли датчики отреагируют на тревогу в случае потери связи с хабом. В списке пожарных датчиков выберите тестового инициатора тревоги и нажмите Начать. Если некоторые пожарные датчики не отвечали во время тестирования, на экране появятся названия этих датчиков, и тест можно будет провести повторно.
Тест зоны покрытия не начнется, если:
на хаб добавлено менее двух пожарных датчиков, которые поддерживают резервную систему синхронной тревоги;
некоторые датчики находятся вне сети или принудительно отключены;
в системе возникла пожарная тревога.
После настройки резервной системы синхронной тревоги вы не сможете добавить на хаб более 50 пожарных датчиков. Для этого сначала нужно отключить опцию резервной синхронной тревоги в настройках хаба.
Все настройки резервной системы синхронной тревоги сбрасываются, если выполнить одно из действий:
отключить опцию Синхронная тревога пожарных датчиков;
отключить опцию Резервный канал синхронной тревоги, если потеряна связь с хабом;
нажать и удерживать в течение 10 с кнопки Тест/Глушение и питания.
Последний вариант сброса настроек возможен только при отсутствии связи между хабом и датчиком. При этом датчик удаляется из хаба. Удалить датчик из списка устройств хаба можно вручную в приложениях Ajax.
Как приглушить синхронную тревогу
Основную и резервную синхронные тревоги датчиков, работающих через хаб, можно приглушить несколькими способами:

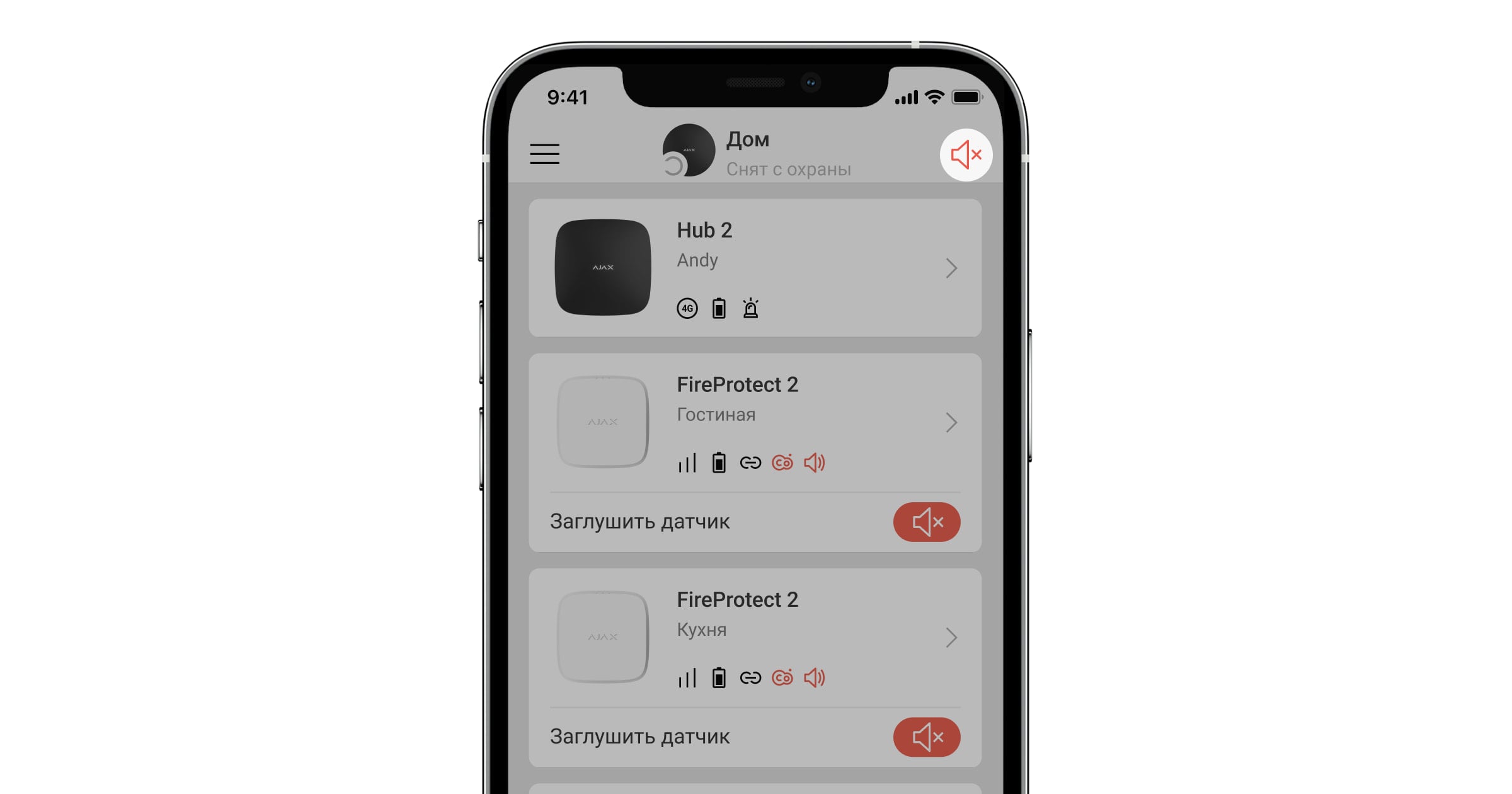

В приложениях Ajax.
Этот способ глушения недоступен для датчиков, сертифицированных по стандартам UL/ULC.
Нажать кнопку “Функция” на клавиатурах Ajax, если кнопка работает в режиме глушения синхронной пожарной тревоги.
Нажать кнопку глушения на экране KeyPad TouchScreen Jeweller или Superior KeyPad TouchScreen Fibra, если активирован режим глушения пожарной тревоги.
Нажать Button Jeweller, если кнопка работает в режиме глушения синхронной пожарной тревоги.
Нажать кнопку Тест/Глушение датчика-инициатора.
Кнопка Тест/Глушение датчиков FireProtect 2 механическая, поэтому для глушения синхронной тревоги достаточно нажать на центральную часть передней панели датчика рукой или пригодным для этого предметом.
Например ручкой швабры.У датчиков FireProtect Jeweller и FireProtect Plus Jeweller эта кнопка сенсорная. Для глушения синхронной тревоги нужно на 3 с зажать логотип Ajax на передней панели датчика.
Устранить причину пожарной тревоги. В этом случае тревога глушится автоматически.
Если хаб потерял связь с датчиком-инициатором и распространилась резервная синхронная тревога, пользователи системы смогут приглушить остальные датчики, кроме инициатора, с помощью кнопки Button Jeweller, клавиатур или приложений Ajax.
Невозможно приглушить тревогу пожарных датчиков, сертифицированных по стандартам UL/ULC, если концентрация дыма в помещении достигла критического уровня.
Синхронную тревогу датчиков, работающих без хаба, можно приглушить следующим образом:
Нажать кнопку Тест/Глушение датчика-инициатора. Отличить его от других датчиков можно по светодиодной индикации: красный светодиод будет постоянно светиться. На других датчиках светодиодная индикация будет отсутствовать. После приглушения тревоги красный светодиод датчика-инициатора будет мигать каждые 4 с.
Устранить причину пожарной тревоги. В этом случае датчики автоматически перестанут сигнализировать о тревоге.
Если связь с датчиком-инициатором потеряна, другие датчики перестанут воспроизводить сигнал тревоги инициатора в течение 5 мин.
Основную и резервную синхронные тревоги можно приглушить на 10 мин ². Однако синхронная тревога может снова активироваться раньше, чем истекут 10 мин ², если:
датчик-инициатор зафиксирует тревогу другого типа (например, тревогу по температуре);
другой пожарный датчик на объекте зафиксирует тревогу.
² 5 мин для датчиков, сертифицированных по стандартам UL/ULC.
