DoorProtect Kullanım Kılavuzu

DoorProtect, iç mekan kullanımı için tasarlanmış kablosuz bir kapı ve pencere açılma dedektörüdür. 2 milyondan fazla açılmayı tespit etme kapasitesine sahiptir. DoorProtect harici bir dedektör bağlamak için bir sokete sahiptir.

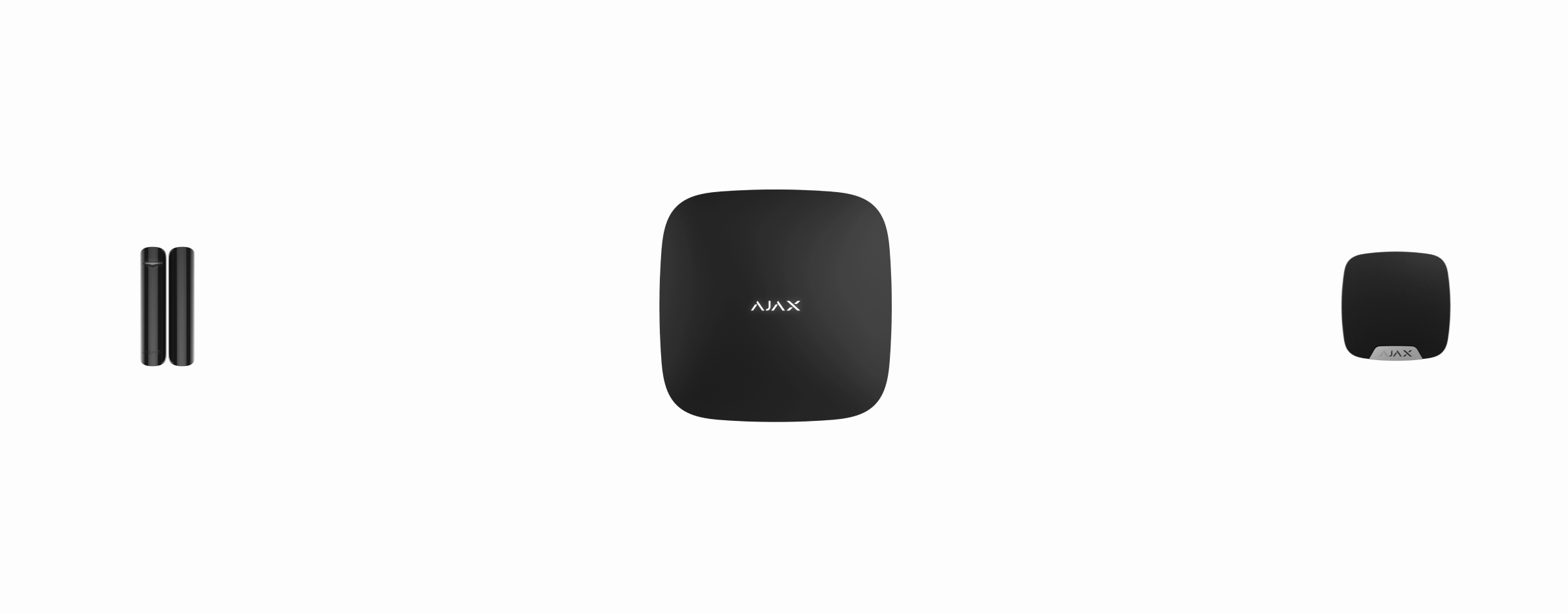

DoorProtect Ajax sistemi içinde, korumalı Jeweller telsiz protokolü aracılığıyla çalışır. İletişim menzili açık görüş hattında 1,200 metreye kadardır. DoorProtect, uartBridge veya ocBridge Plus entegrasyon modülleri aracılığıyla üçüncü taraf güvenlik sistemlerinin bir parçası olarak kullanılabilir.

Dedektör, iOS, Android, macOS ve Windows için Ajax uygulaması üzerinden ayarlanır. Sistem anlık bildirimler, SMS ve çağrılar (etkinleştirildiyse) yoluyla tüm olayları kullanıcıya bildirir.

Ajax sistemi kendi kendini idame ettirebilir, ancak kullanıcı bunu özel bir güvenlik şirketinin merkezi izleme istasyonuna bağlayabilir.

İşlevsel unsurlar

1. DoorProtect açılma dedektörü.

2. Büyük mıknatıs. Dedektörden 2 cm’ye kadar bir mesafede çalışır ve dedektörün sağına yerleştirilmelidir.

3. Küçük mıknatıs. Dedektörden 1 cm’ye kadar bir mesafede çalışır ve dedektörün sağına yerleştirilmelidir.

4. LED gösterge.

5. SmartBracket montaj paneli. Çıkarmak için paneli aşağı kaydırın.

6. Montaj panelinin delikli kısmı. Dedektörün sökülmeye çalışılması durumunda tamper tetiklemesi için gereklidir. Koparmayınız.

7. Normalde kapalı (NC) kontak tipine sahip üçüncü taraf kablolu bir dedektörü bağlamak için terminal.

8. Dedektörü bir Ajax sistemine eklemek için cihaz kimliğini içeren QR kodu.

9. Cihaz açma/kapama düğmesi.

10. Tamper butonu. Dedektörü yüzeyden ayırmaya veya montaj panelinden çıkarmaya çalışıldığında tetiklenir.

Çalışma prensibi

DoorProtect iki parçadan oluşur: Kapalı kontaklı reed röleli dedektör ve sabit mıknatıs. Dedektörü kapı çerçevesine takın, mıknatıs ise kapının hareketli kanadına veya kayan kısmına takılabilir. Kapalı kontak reed röle manyetik alanın kapsama alanı içindeyse devreyi kapatır, bu da dedektörün kapalı olduğu anlamına gelir. Kapının açılması, mıknatısı kapalı kontak reed rölesinden uzaklaştırır ve devreyi açar. Bu şekilde, dedektör açıklığı algılar.

Çalıştırıldıktan sonra DoorProtect alarm sinyalini derhal hub’a iletir, sirenleri etkinleştirir ve kullanıcı ile güvenlik şirketini bilgilendirir.

Dedektörün test edilmesi

Eşleştirmeye başlamadan önce

1. Hub talimat önerilerini izleyerek Ajax uygulamasını akıllı telefonunuza yükleyiniz. Bir hesap oluşturun, hub’ı uygulamaya ekleyin ve en az bir oda oluşturunuz.

2. Hub’ı açınız ve internet bağlantısını kontrol ediniz (Ethernet kablosu ve/veya GSM şebekesi üzerinden).

3. Ajax uygulamasında hub’ın durumunu kontrol ederek devre dışı bırakıldığından ve güncelleme başlatmadığından emin olunuz.

Dedektörler hub ile nasıl eşleştirilir

1. Ajax uygulamasında Cihaz ekle seçeneğini seçiniz.

2. Cihazı adlandırın, QR Kodunu (gövde ve ambalaj üzerinde bulunur) manuel olarak tarayın/yazın ve konum odasını seçiniz.



3. Ekle‘ye tıkladığınızda geri sayım başlayacaktır.

4. Cihazı açınız.



Algılama ve eşleştirmenin gerçekleşmesi için aygıt, hub’ın (korunan tek bir nesnede) kablosuz ağının kapsama alanı içinde bulunmalıdır.

Hub’a bağlantı talebi, cihazın açılma anında kısa bir süre aralığında iletilir.

Hub ile eşleştirme başarısız olursa, dedektörü 5 saniye kapatın ve yeniden deneyin.

Dedektör hub ile eşleşmişse, Ajax uygulamasındaki cihazlar listesinde görünecektir. Listedeki dedektör durumlarının güncellenmesi hub ayarlarında ayarlanan dedektör ping aralığına bağlıdır. Varsayılan değer 36 saniyedir.

Durumlar

Durumlar ekranı cihaz ve mevcut parametreleri hakkında bilgi içerir. Ajax uygulamasında DoorProtect durumlarını bulun:

1. Aygıtlar sekmesine giriniz.

2. Listeden DoorProtect’ı seçiniz.

Kurulum

Dedektör ayarlarını değiştirmek için Ajax uygulamasında:

1. Birden fazla hub’ınız varsa veya Ajax PRO uygulaması kullanıyorsanız ilgili hub’ı seçiniz.

2. Aygıtlar sekmesine giriniz.

3. Listeden DoorProtect’ı seçiniz.

4. Dişli simgesine tıklayarak Ayarlar’a gidiniz.

5. Gerekli parametreleri ayarlayınız.

6. Yeni ayarları kaydetmek için Geri’ye tıklayınız.

Chime nasıl ayarlanır

Chime, sistem devre dışıyken açılma dedektörlerinin tetiklendiğini gösteren bir ses sinyalidir. Bu özellik, örneğin mağazalarda çalışanlara birinin binaya girdiğini bildirmek için kullanılır.

Bildirimler iki aşamada ayarlanır: Açılma dedektörlerinin ayarlanması ve sirenlerin ayarlanması.

Chime hakkında daha fazla bilgi edinin

Dedektör ayarları

1. Aygıtlar sekmesine giriniz.

2. DoorProtect dedektörünü seçin.

3. Sağ üst köşedeki dişli simgesine tıklayarak ayarlarına gidin.

4. Chime ayarları menüsüne gidiniz.

5. Siren tarafından bildirilecek olayları seçiniz:

   • Bir kapı veya pencere açıksa.

   • Harici bir kontak açıksa (Harici kontak seçeneği etkinleştirilmişse kullanılabilir).

6. Chime sesini (siren tonu) seçiniz: 1 ila 4 kısa bip sesi. Seçildikten sonra Ajax uygulaması sesi çalacaktır.

7. Ayarları kaydetmek için Geri’ye tıklayınız.

8. Gerekli sireni ayarlayınız.

Chime için siren nasıl kurulur

Gösterge

İşlevsellik testi

Bir Ajax güvenlik sistemi, bağlı cihazların işlevselliğini kontrol etmek için testlerin yapılmasına olanak tanır.

Testler hemen değil, varsayılan olarak, 36 saniye içinde başlar. Başlangıç süresi ping aralığına bağlıdır (hub ayarlarındaki “Jeweller” ayarları paragrafı).

Jeweller Sinyal Gücü Testi

Algılama Bölgesi Testi

Zayıflatma Testi

Dedektörün Kurulumu

Konumun seçilmesi

DoorProtect’in konumu, hub’dan uzaklığına ve cihazlar arasında radyo sinyali iletimini engelleyen herhangi bir engelin varlığına göre belirlenir: duvarlar, eklenmiş zeminler, oda içinde bulunan büyük nesneler.

Dedektör kapı kasasının içinde veya dışında bulunur.

Dedektörü dik düzlemlere kurarken (örneğin bir kapı çerçevesinin içine), küçük mıknatısı kullanın. Mıknatıs ve dedektör arasındaki mesafe 1 cm’yi geçmemelidir.

DoorProtect’in parçalarını aynı düzlemde konumlandırırken büyük mıknatısı kullanın. Çalıştırma eşiği — 2 cm.

Mıknatısı dedektörün sağındaki kapının (pencere) hareketli kısmına takın. Mıknatısın takılması gereken taraf dedektörün muhafazası üzerinde bir okla işaretlenmiştir. Gerekirse dedektör yatay olarak konumlandırılabilir.

Dedektör kurulumu

Dedektörü kurmadan önce, en ideal konumu seçtiğinizden ve bu yerin kılavuzda belirtilen gerekliliklere uygun olduğundan emin olunuz.

Dedektörü kurmak için:

1. SmartBracket montaj panelini aşağı kaydırarak dedektörden çıkarınız.



2. Dedektör montaj panelini çift taraflı bantı kullanarak seçilen kurulum noktasına geçici olarak sabitleyiniz.

   Çift taraflı bant, cihazı yalnızca kurulumdan sonraki test sırasında sabitlemek için gereklidir. Kalıcı sabitleme için çift taraflı bant kullanmayın; dedektör veya mıknatıs yapışmayabilir ve düşebilir. Cihazı düşürmek yanlış alarmlara neden olabilir veya cihaza zarar verebilir. Ve eğer birisi cihazı yüzeyden koparmaya çalışırsa, dedektör bantla sabitlendiği sürece tamper alarmı tetiklenmeyecektir.

3. Dedektörü montaj paneline sabitleyiniz. Dedektör SmartBracket paneline sabitlendiğinde, cihaz LED göstergesi yanıp sönecektir. Bu, dedektör üzerindeki tamperin kapalı olduğunu gösteren bir sinyaldir.

   Dedektörü SmartBracket üzerine yerleştirirken LED göstergesi yanmazsa, Ajax uygulamasındaki tamper durumunu, bağlantıların düzgün yapıldığını ve dedektörün panele sıkıca sabitlendiğini kontrol ediniz.

4. Mıknatısı yüzeye sabitleyiniz:

   • Büyük bir mıknatıs kullanılıyorsa: SmartBracket montaj panelini mıknatıstan çıkarın ve paneli çift taraflı bant olan yüzeye sabitleyiniz. Mıknatısı panel üzerine takınız.



   • Küçük bir mıknatıs kullanılıyorsa: Mıknatısı çift taraflı bant olan yüzeye sabitleyiniz.

5. Jeweller sinyal gücü testini çalıştırınız. Önerilen sinyal gücü 2 veya 3 diştir. Bir bar veya daha düşük olması güvenlik sisteminin istikrarlı çalışmasını garanti etmez. Bu durumda, cihazı hareket ettirmeyi deneyin: 20 cm’lik bir fark bile sinyal kalitesini büyük ölçüde artırabilir. Kurulum yerini değiştirdikten sonra dedektör düşük veya dengesiz sinyal gücüne sahipse telsiz sinyali kapsama alanı genişleticisini kullanın.

6. Algılama bölgesi testi çalıştırınız. Dedektörün çalışmasını kontrol etmek için, cihazın monte edildiği pencere veya kapıyı birkaç kez açıp kapatın. Test sırasında dedektör 5 seferde 5’inde yanıt vermezse, kurulum noktasını veya yöntemini değiştirmeyi deneyin. Mıknatıs dedektörden çok uzakta olabilir.

7. Sinyal zayıflatma testini çalıştırınız. Test sırasında, kurulum yerindeki farklı koşullarda deneme yapmak için sinyal gücü kontrollü olarak azaltılır ve artırılır. Kurulum noktası doğru seçilmişse, dedektör 2—3 dişlik stabil bir sinyal gücüne sahip olacaktır.

8. Testler başarıyla geçilirse, dedektörü ve mıknatısı paketlenmiş vidalarla sabitleyiniz.

   • Dedektörü monte etmek için: SmartBracket montaj panelinden çıkarınız. Ardından SmartBracket panelini paketlenmiş vidalarla sabitleyiniz. Dedektörü panel üzerine monte ediniz.



   • Büyük bir mıknatıs monte etmek için: SmartBracket montaj panelinden çıkarınız. Ardından SmartBracket panelini paketlenmiş vidalarla sabitleyiniz. Mıknatısı panel üzerine takınız.



   • Küçük bir mıknatıs monte etmek için: Bir mızrap veya plastik kart kullanarak ön paneli çıkarınız. Parçayı yüzeye mıknatıslarla sabitleyiniz; bunun için birlikte verilen vidaları kullanınız. Ardından ön paneli yerine takınız.





Dedektör nerelere kurulmaz:

1. binanın dışına (dış mekanlara);

2. sinyalin bloke olmasına veya zayıflamasına neden olan herhangi bir metal nesnenin veya aynanın yakınına veya içine;

3. sıcaklık ve nem koşulları kabul edilebilir sınırların dışında olan binaların içlerine;

4. hub’a 1 metreden daha yakın olan yerlere.

Üçüncü Taraf Kablolu Dedektör Bağlama

NC kontak tipinede kablolu bir dedektör, dışarıya monte edilmiş terminal kelepçesi kullanılarak DoorProtect’e bağlanabilir.

Kablolu bir dedektörü 1 metreyi aşmayan bir mesafeye kurmanızı öneririz — kablo uzunluğunun artırılması hasar riskini artıracak ve dedektörler arasındaki iletişim kalitesini düşürecektir.

Dedektör gövdesinden kabloyu çıkarmak için fişi ayırınız:

Harici dedektör çalıştırılırsa bir bildirim alırsınız.

Dedektör Bakımı ve Pil Değişimi

DoorProtect dedektörünün çalışma kapasitesini düzenli olarak kontrol ediniz.

Dedektörün gövdesini toz, örümcek ağı ve diğer maddelerle kirlendikçe temizleyiniz. Ekipman bakımı için uygun yumuşak kuru bir bez kullanınız.

Dedektörü temizlemek için alkol, aseton, benzin ve aktif çözücü içeren başka maddeler kullanmayınız.

Pil ömrü pil kalitesi, dedektörün çalıştırılma sıklığına ve dedektörlerin hub tarafından pinglenme aralığına bağlıdır.

Kapı günde 10 kez açılırsa ve ping aralığı 60 saniye ise,. Ping aralığını 12 saniye olarak ayarladığınızda, pil ömrünü 2 yıla indirmiş olursunuz.

Ajax cihazlarının pille çalışma süresi ne kadardır ve bunu neler etkiler

Dedektörün pili boşalırsa, bir bildirim alırsınız ve dedektör veya tamperi çalıştırılırsa LED akıcı bir şekilde yanar ve söner.

Pil değiştirme

Tekni̇k özelli̇kler

DoorProtect Jeweller’in tüm teknik özellikleri

Standartlara uygunluk

Garanti

Limited Liability Company “Ajax Systems Manufacturing” ürünlerinin garantisi satın alındıktan sonra 2 yıl boyunca geçerlidir ve cihaz ile gelen pilleri kapsamaz.

Cihaz düzgün çalışmazsa, önce teknik destek servisine başvurmalısınız — vakaların yarısında teknik sorunlar uzaktan çözülebilir!
