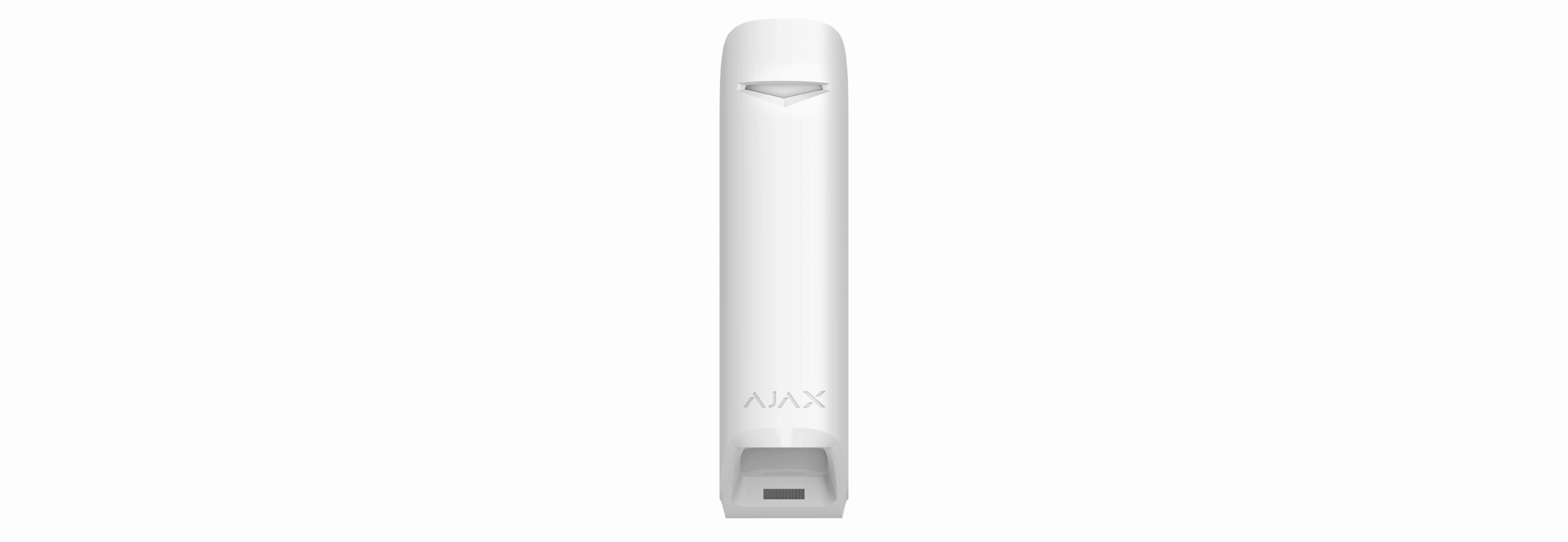

MotionProtect Curtain, perde tipi kablosuz bir hareket dedektörüdür. Dedektör dar bir yatay algılama açısına sahiptir ve aşağıdakiler için iç mekân çevre kontrolü amacıyla tasarlanmıştır: pencereler, kapı girişleri ve korunan tesisin diğer girişleri veya çıkışları. Maksimum hareket algılama mesafesi 15 m’dir.

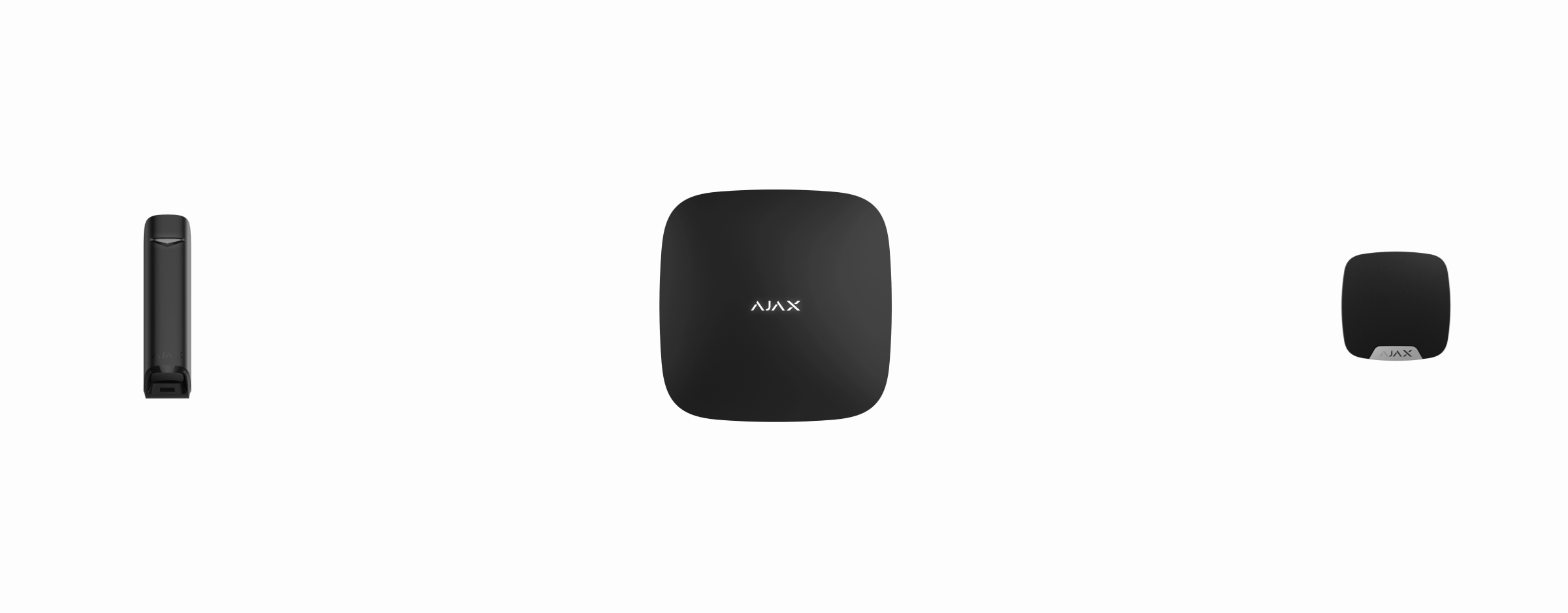

MotionProtect Curtain, Jeweller güvenli protokolü aracılığıyla bir hub‘a bağlanarak Ajax sistemlerine entegre olur. Kablosuz kapsama alanı 1.700 metre görüş mesafesine kadar ulaşabilir. Hazır kurulu piller 3 yıla kadar otonom çalışma sağlar.
Dedektör kurulumu için bir iOS veya Android uygulaması kullanılır. Ayrıca anlık bildirimler, SMS veya aramalarla (etkinleştirilmişse) herhangi bir olay hakkında kullanıcıyı bilgilendirir.
Ajax, bir güvenlik şirketinin alarm izleme merkezine doğrudan bağlanabilir.
ocBridge Plus ve uartBridge entegrasyon modüllerine bağlantı sağlanmamaktadır.
İşlevsel Unsurlar
LED göstergesi.
Hareket dedektörü lensi.
SmartBracket montaj panelini birlikte verilen vida ile sabitlemek için delik.
Cihaz kimliği bulunan QR kodu. Ajax sistemine bağlanmak için kullanılır.
Cihazı açmak/kapatmak için düğme.
Tamper butonu. Dedektörü yüzeyden koparmaya veya montaj panelinden çıkarmaya çalışırken tetiklenir.
SmartBracket montaj paneli. Paneli çıkarmak için aşağı kaydırınız.
Çalışma Prensibi
MotionProtect Curtain’ın IR sensörleri, insan vücuduna yakın bir sıcaklığa sahip hareketli nesneleri algılayarak binaya izinsiz girişi tespit eder.
Sistem kurulduğunda, dedektör iki IR sensörünü yoklamaya başlar. Bir hareket algılanırsa, hub’a anında bir alarm durumu gönderilir ve cihaz üzerindeki yeşil LED yanıp sönmeye başlar. Bir alarm durumu yakalayan Hub, sirenleri tetikleyerek kullanıcıyı ve güvenlik şirketini bilgilendirir.
Hareket alarmları her 5 saniyede bir gönderilir
Yanlış alarmları önlemek için MotionProtect Curtain, dedektör ayarlarında etkinleştirilebilen bir Korelasyon Sinyal İşleme işlevine sahiptir. Etkin olduğunda, dedektör yalnızca her iki IR sensörü tarafından aynı hareket sinyali kaydedilirse hub’a alarm durumları göndermeye başlar. Devre dışı bırakılırsa, MotionProtect Curtain iki IR sensöründen biri tetiklense bile bir alarm durumu gönderir.
Korelasyon sinyal analizi nedir ve nasıl çalışır
Dedektörü bir hub ile eşleştirme
Farklı radyo frekanslarında çalışan hub ve cihazlar uyumsuzdur. Cihazın radyo frekans bandı bölgeye göre değişebilir. Ajax cihazlarını satın aldığınız bölgede kullanmanızı öneririz. Bölgenizdeki radyo frekans bantlarını kontrol etmek için Ajax Teknik Destek ile iletişime geçebilirsiniz.
Dedektörü eşleştirmeye başlamadan önce
Hub’ınızı açın ve İnternet bağlantısını kontrol edin (Ethernet ve/veya GSM üzerinden).
Ajax uygulamasını akıllı telefonunuza yükleyin. Bir hesap oluşturun, hub’ınızı uygulamaya ekleyin ve en az bir oda oluşturun.
Hub’ın çözülü olduğundan ve güncellenmediğinden emin olmak için uygulamadan hub’ın durumunu kontrol edin.
Yalnızca yönetici izinlerine sahip bir kullanıcının hub’a cihaz ekleyebileceğini lütfen unutmayın.
MotionProtect Curtain’ı bir hub ile eşleştirme
Ajax mobil uygulamasında, Cihaz ekle öğesine dokunun.
Cihazı adlandırın, QR kodunu tarayın veya manuel olarak girin (dedektör gövdesinin veya ambalajının arkasına yerleştirilmiştir), yerleştirme için odayı seçin ve Ekle‘ye basın. Geri sayım başlayacaktır.
Güç düğmesine 3 saniye basılı tutarak dedektörü açın.
Algılama ve eşleştirmenin gerçekleşmesi için cihazın hub’ın kablosuz kapsama alanı içinde (aynı tesiste) olması gerekir. Bağlantı isteği Hub’a yalnızca cihaz açıldığında gönderilecektir.
MotionProtect Curtain hub’a bağlanamazsa, açıldıktan sonra 6 saniye içinde otomatik olarak kapanacaktır. Yeniden denemek için cihazı kapatmaya gerek yoktur.
MotionProtect Curtain zaten başka bir hub ile eşleştirilmişse, dedektörü kapatın ve ardından standart eşleştirme prosedürünü izleyin.
Eşleştirmeden sonra, dedektör uygulamanın hub cihaz listesinde görünecektir. Cihaz durum güncellemelerinin sıklığı hub’ın ayarlarında belirtilen yoklama aralığına bağlıdır (varsayılan olarak 36 saniye).
Dedektör, sistem kurulmadan önce bir hareket tespit ederse, hemen değil ancak hub tarafından sorgulandıktan sonra devreye girecektir.
Durumlar
Durumlarda cihaz ve onun çalışma parametreleri hakkında bilgiler görüntülenmektedir. MotionProtect Curtain durumları Ajax uygulamalarında mevcuttur. Bunları görmek için:
Ajax uygulamasında oturum açınız.
Birden fazla hub’ınız varsa veya PRO uygulaması kullanıyorsanız ilgili hub’ı seçiniz.
Aygıtlar
menüsüne gidin.
Listeden MotionProtect Curtain öğesini seçin.
Parametre | Değer |
Verileri İçe Aktarma | Veriler yeni hub’a aktarılırken oluşan hatayı görüntüler:
|
Sıcaklık | Dedektör sıcaklığı. Dedektörün işlemcisi üzerinden ölçülür ve kademeli olarak değişir. Uygulamadaki değer ile ortam sıcaklığı arasındaki kabul edilebilir ölçüm hatası payı 2°C’dir. Bu değer, dedektör en az 2°C’lik bir sıcaklık değişikliği tespit eder etmez güncellenir. Otomasyon cihazlarını kontrol etmek için sıcaklığa göre bir senaryo yapılandırabilirsiniz |
Jeweller Sinyal Gücü | Jeweller kanalı üzerinde dedektör ve hub veya kapsama alanı genişletici arasındaki sinyal gücü. Önerilen değer 2–3 diştir. Jeweller, MotionProtect Curtain olaylarını ve alarmlarını iletmek için kullanılan bir protokoldür. |
Jeweller üzerinden bağlantı | Dedektör ile hub veya kapsama alanı genişletici arasındaki Jeweller kanalındaki bağlantı durumu:
|
Verici gücü | Vericinin seçilen gücünü görüntüler. Bu parametre, Maksimum veya Zayıflatma seçeneği Sinyal zayıflama testi menüsünde seçildiğinde görünür. |
ReX | Bir telsiz sinyali kapsama alanı genişletici kullanarak durumları görüntüler |
Pil Şarjı | Cihazın pil şarj seviyesi:
Ajax uygulamaları ve güvenlik şirketi, piller azaldığında gerekli bildirimleri alacaktır. Düşük pil bildirimi gönderdikten sonra dedektör 2 aya kadar çalışabilir. |
Kapak | Cihazın yüzeyden ayrılmasına veya gövdenin açılmasına tepki veren dedektör tamperinin durumu:
|
Hassasiyet | Hareket dedektörünün hassasiyet seviyesi:
Hassasiyet algılama bölgesi testinin sonuçlarına göre seçilir. |
Korelasyon sinyal işleme | Sinyal korelasyon işleme işlevinin durumu |
Her Zaman Aktif | Bu seçenek etkinleştirildiğinde, dedektör her zaman kurulu olur. Bu, dedektör sistemin kurulma modundan bağımsız olarak harekete sürekli olarak tepki ve alarm verecektir. |
Kalıcı Devre Dışı Bırakma | Cihazın kalıcı devre dışı bırakma işlevinin durumunu gösterir:
|
Alarm Reaksiyonu | |
Çalışma Modu | Dedektörün alarmlara nasıl tepki verdiğini gösterir:
|
Girerken Gecikme, sn | Girerken gecikme süresi: 5 ile 120 saniye arasındadır. Girerken gecikme (alarm aktivasyon gecikmesi), kullanıcının güvenli alana girdikten sonra güvenlik sistemi çözmesi gereken süreye tekabül eder. |
Ayrılırken Gecikme, sn | Ayrılırken gecikme süresi: 5 ile 120 saniye arasındadır. Ayrılırken gecikme (kurma gecikmesi), güvenlik sistemi kurulduktan sonra kullanıcının güvenli alandan ayrılması gereken süreye tekabül eder. |
Aygıt yazılımı | Dedektörün aygıt yazılımı sürümü. |
Cihaz kimliği | Cihaz tanımlayıcı. Ayrıca dedektörün muhafazasındaki QR kodunda ve paketlendiği kutuda mevcuttur. |
Cihaz No. | Cihazın loop (zon) numarası. |
Dedektör Kurulumu
Ajax uygulamasında dedektör ayarlarını değiştirmek için:
Birden fazla hub’ınız varsa veya PRO uygulaması kullanıyorsanız ilgili hub’ı seçiniz.
Aygıtlar
Listeden MotionProtect Curtain öğesini seçin.
Dişli simgesine tıklayarak Ayarlar
bölümüne gidiniz.
Gerekli parametreleri ayarlayınız.
Yeni ayarları kaydetmek için Geri tuşuna tıklayınız.
Ayar | Değer |
Ad | Dedektörün adı. Hub cihazları listesinde, SMS metninde ve olay akışındaki bildirimlerde görüntülenir. Dedektör adını değiştirmek için adının yanındaki metin alanına tıklayın. Belirlenen isimde Kiril alfabesinden en fazla 12 veya Latin alfabesinden en fazla 24 karakter kullanılabilir. |
Oda | MotionProtect Curtain’ın atandığı sanal odayı seçin. Oda adı, SMS metninde ve Ajax uygulamasında olay akışındaki bildirimlerde görüntülenir. |
Hassasiyet | Hareket dedektörü hassasiyet seviyesi. Seçim, nesnenin türüne, muhtemel yanlış alarm kaynaklarının varlığına ve korunan alanın özelliklerine bağlıdır:
Hassasiyet seviyesini seçmeden önce algılama bölgesi testini gerçekleştiriniz. Test sırasında 5 denemenin 5’inde de dedektör harekete tepki vermiyorsa hassasiyeti artırmak gerekir. |
Korelasyon sinyal işleme | Bu seçenek etkinleştirildiğinde ve hareket algılandığında, MotionProtect Curtain ayrıca yanlış alarmlara karşı koruma sağlamak için iki kızılötesi sensörden alınan sinyalleri analiz eder. |
Her Zaman Aktif | Bu seçenek etkinleştirildiğinde, dedektör kalıcı olarak kurulu moddadır. Buna göre, dedektör sistemin kurulma modundan bağımsız olarak harekete sürekli olarak tepki ve alarm verecektir. |
Alarmın LED göstergesi | Bir alarm sırasında LED göstergesinin yanıp sönmesini devre dışı bırakmanızı sağlar. Aygıt yazılımı sürümü 6.53.1.1 veya daha yüksek olan cihazlar için mevcuttur Dedektörün veya cihazın aygıt yazılımı sürümü veya kimliği nasıl bulunur |
Hareket algılandığında sirenle uyarı | Aktifse, sisteme eklenen sirenler hareket algılandığında devreye girer |
Alarm Reaksiyonu | |
Çalışma Modu | Bu cihazın alarmlara nasıl tepki vereceğini belirleyin:
|
Girerken Gecikme, sn | Girerken gecikme süresi: 5 ile 120 saniye arasında. Girerken gecikme (alarm aktivasyon gecikmesi), kullanıcının güvenli alana girdikten sonra güvenlik sistemini devre dışı bırakması gereken süreye tekabül eder. |
Ayrılırken Gecikme, sn | Ayrılırken gecikme süresi: 5 ila 120 saniyedir. Ayrılırken gecikme (kurma gecikmesi), güvenlik sistemi kurulduktan sonra kullanıcının güvenli alandan ayrılması gereken süreye tekabül eder. |
Gece Modu’nda Kur | Aktifse, sistem Gece Modu‘na girdiğinde dedektör kurulur. |
Girerken Gece Modu Gecikmesi, sn | Gece Modu‘nda girerken gecikme süresi: 5 ile 120 saniye arasında. Girerken gecikme (alarm aktivasyon gecikmesi), kullanıcının tesise girdikten sonra güvenlik sistemini çözmesi gereken süreye tekabül eder. |
Ayrılırken Gece Modu Gecikmesi, sn | Gece Modu‘nda ayrılırken gecikme süresi: 5 ile 120 saniye arasında. Ayrılırken gecikme (kurma gecikmesi), güvenlik sistemi kurulduktan sonra kullanıcının tesisten ayrılması gereken süreye tekabül eder. |
Jeweller Sinyal Gücü Testi | Dedektörü Jeweller sinyal gücü testi moduna geçirir. Bu test, cihazın en uygun kurulum yerini belirlemek için Jeweller kablosuz veri aktarım protokolü aracılığıyla hub veya kapsama alanı genişletici ile dedektör arasındaki sinyal gücünü kontrol etmenizi sağlar. Önerilen değer 2–3 diştir. |
Algılama Bölgesi Testi | Dedektörü algılama bölgesi testi moduna geçirir. Bu test, dedektörün harekete nasıl tepki verdiğinin kullanıcılar tarafından kontrol edilmesini ve en uygun kurulum yerinin belirlenmesini sağlar. Test sırasında dedektör 5 denemenin 5’inde de harekete tepki vermezse hassasiyeti artırınız veya dedektörün konumunu değiştiriniz. |
Sinyal Zayıflatma Testi | Cihazı sinyal zayıflatma testi moduna geçirir. Bu test sırasında, dedektör ve hub arasındaki iletişimin stabilitesini test etmek amacıyla ortamdaki bir değişikliği simüle etmek üzere verici gücü azaltılır veya artırılır. Ürün yazılımı sürümü 3.50 veya üzeri olan dedektörlerde kullanılabilir. |
Kalıcı Devre Dışı Bırakma | Kullanıcının cihazı sistemden çıkarmadan devre dışı bırakmasını sağlar. Üç seçenek mevcuttur:
Kalıcı devre dışı bırakma hakkında daha fazla bilgi Sistem ayrıca önceden belirlenmiş alarm sayısı aşıldığında da cihazları otomatik olarak devre dışı bırakabilir. |
Kullanım Kılavuzu | Ajax uygulamasında MotionProtect Curtain Kullanıcı Kılavuzu’nu açar. |
Cihaz Eşleştirmesini Kaldır | Dedektörün eşleştirmesini kaldırır: Hub ile bağlantısını keser ve ayarlarını siler. |
Dedektör Göstergesi
MotionProtect Curtain gösterge LED’i, cihazın durumuna bağlı olarak kırmızı veya yeşil yanabilir.
Güç düğmesine basıldıktan sonraki gösterge
Olay | Gösterge |
Güç düğmesine basıldığında (dedektör açık) | Düğme basılı tutulduğunda kırmızı yanar |
Açılıyor | Cihaz açılırken yeşil yanar |
Kapatılıyor | Kırmızı yanar, ardından üç kez yanıp söner |
Aktif dedektör göstergeleri
Olay | Gösterge | Not |
Dedektörün hub’a bağlanması | Birkaç saniye boyunca yeşil yanar | |
Donanım hatası | Sürekli kırmızı yanıp söner | Dedektörün onarılması gerekiyor, destek ile iletişime geçin |
Hareket veya tamper alarmı tetiklendi | Yaklaşık 1 saniyeliğine yeşil yanar | |
Pil değişimi gerekli | Sorunsuzca yeşil yanar ve söner | Pil değiştirme prosedürü için Pil değiştirme kılavuzuna bakın |
Bütünlük Testi
Ajax sistemleri, bağlı cihazların bütünlüğünü doğrulamak için testler çalıştırabilir.
Testler anında başlar, ancak varsayılan olarak en geç 36 saniye içinde başlar. Test başlama zamanı dedektör yoklama aralığı ayarına bağlıdır (Hub ayarlarındaki Jeweller bölümüne bakın).
Dedektör Yerleşimi
Güvenlik sisteminin etkinliği dedektör yerleşimine bağlıdır. MotionProtect Perdeyi kurmak için bir yer seçerken, ışık filtresinin yönünü ve dedektörün görüş alanını ve radyo sinyali iletimini etkileyebilecek engelleri göz önünde bulundurun.
Dedektörü kurarken algılama menzilinin yanı sıra ışın genişliğini de göz önünde bulundurun. Cihazın yanlış yerleştirilmesi yanlış alarmlara veya cihazın yanlış çalışmasına neden olabilir.
Algılama menzili | Işın genişliği |
3 metre | 0,3 metre |
6 metre | 0,6 metre |
9 metre | 0,9 metre |
12 metre | 1,25 metre |
15 metre | 1,55 metre |
Cihaz sadece iç mekan kullanımı için geliştirilmiştir.
Dedektörü şu yerlere kurmayınız:
Binanın dışı (dış mekanlar)
Doğrudan güneş ışığı alan pencerelerin önüne
Sıcaklığı hızla değiştiren nesnelerin tersi (örn. elektrikli ve gazlı ısıtıcılar)
İnsan vücudununkine yakın bir sıcaklığa sahip hareketli nesnelerin tersi (kalorifer radyatörünün üzerinde sallanan perdeler)
Hızlı hava sirkülasyonu olan yerlerde (fanların, açık pencere veya kapıların yakınında)
Radyo sinyallerinin zayıflamasına veya çakışmasına neden olan metal nesnelerin ve aynaların yakınında
İzin verilen aralığın üzerinde sıcaklık ve neme sahip herhangi bir tesis içinde
Hub’a 1 m’den daha yakın
Dedektör parazitlere tepki vermeye ve yanlış alarmlar vermeye devam ederse, ancak başka bir yere monte etmek mümkün değilse, Korelasyon Sinyali İşleme ayarlardan etkinleştirilebilir.
Korelasyon Sinyali İşleme etkinleştirildiğinde, seçilen dedektör hassasiyetine bağlı olarak hareket algılama menzilinin azaldığını lütfen unutmayın.
Hassasiyet | Sinyal Korelasyon İşleme ile hareket algılama menzili * | Sinyal Korelasyon İşleme olmadan hareket algılama menzili * |
Düşük | 6 m’ye kadar | 11 m’ye kadar |
Normal | 7 m’ye kadar | 13 m’ye kadar |
Yüksek | 8 m’ye kadar | 15 m’ye kadar |
* 23°C ortam sıcaklığında
Dedektörün gerekenden daha uzak mesafedeki hareketleri algıladığı durumlardan kaçınınız. Kurulum için en iyi yer kapalı bir alandır. Örneğin, bir kemerli geçitteki hareketi tespit etmek için dedektörü kemerli geçidin içine yerleştirin. Bu şekilde, dedektör yalnızca içeri giren bir kişi tarafından tetiklenecektir.
Dedektörün evcil hayvanlara tepki vermesini önlemek için, dedektörü baş aşağı monte edin ve algılama bölgesinin altında hayvanların serbest dolaşımı için boşluk bırakın.
MotionProtect Curtain’ın yerleştirilmesi ayrıca bir hub’a olan mesafeye ve cihazlar arasında radyo sinyalini engelleyebilecek duvarlar, zemin döşemesi veya odadaki büyük nesneler gibi herhangi bir engel olup olmadığına bağlıdır.
Yerleştirilen konumundaki sinyal gücünü kontrol edin. Bir dişlik bir sinyal seviyesine sahipseniz, güvenlik sisteminin istikrarlı çalışmasının garantisi yoktur. Maksimum sinyal seviyesini sağlamak için gerekli tüm önlemleri alın. En azından cihazı hareket ettirmeyi deneyin — 20 cm bile bir fark yaratabilir.
Cihazı taşıdıktan sonra hala düşük veya dengesiz sinyal gücüne sahipse, bir radyo sinyali menzil genişletici kullanın.
Dedektörün ışık filtresi, odaya beklenen giriş yoluna dik olarak yönlendirilmelidir!
Dedektörün görüş alanını hiçbir mobilya, ev bitkisi, vazo, dekoratif veya cam yapının engellemediğinden emin olun.
Dedektörün 2,4 m yüksekliğe kurulmasını tavsiye ediyoruz
Dedektörün başka bir yüksekliğe monte edilmesi algılama alanını daraltacak, hareket algılama kalitesini etkileyecektir.
MotionProtect Curtain’ın camın arkasındaki hareketi algılamadığını unutmayın. Bu nedenle, dedektörü cam yapıların görüş alanını engelleyebileceği yerlere, örneğin açık bir pencerenin cihazın görüş alanını engelleyebileceği yerlere kurmayın.
Dedektör Kurulumu
Dedektörü kurmadan önce, bu kılavuzda belirtildiği gibi uygun bir yer seçtiğinizden emin olun.
MotionProtect Curtain’ı yerleştirmek için iki seçenek vardır:
doğrudan bir yüzeye
birlikte verilen brakete
Kurulum prosedürü:
SmartBracket panelini veya bir braketi birlikte verilen vidalarla veya aynı derecede güvenilir diğer bağlantı elemanlarıyla yüzeye takın. SmartBracket panelini birlikte verilen brakete vidalayın.
Dedektörü SmartBracket bağlantı paneline takın.
Dedektörü SmartBracket bağlantı paneline bir vida kullanarak monte edin.
Çift taraflı yapışkan bant sadece dedektörün geçici kurulumu için kullanılmalıdır. Sonunda kuruyacak, dedektörü güvenilir bir şekilde tutamayacak ve muhtemelen güvenlik sisteminde yanlış alarmlara neden olacaktır. Cihazın düşmesi de hasar görmesine neden olabilir.
Cihaz SmartBracket’e takıldıktan sonra dedektörün LED’i yanmazsa Ajax uygulamasında tamper durumunu kontrol edin ve ardından bağlantı paneline sıkıca oturup oturmadığını kontrol edin. Dedektörü yüzeyden veya panelden ayırmaya çalışırsanız bir bildirim alırsınız.
Dedektörü kurduktan sonra, Algılama Bölgesi Testini çalıştırın. Hatalı çalışma durumunda, dedektörün yerinin değiştirilmesi gerekir.
Dedektör Bakımı ve Pil Değişimi
MotionProtect Curtain dedektörünün bütünlüğünü düzenli olarak kontrol edin. Dedektör gövdesini üzerinde toz, örümcek ağı ve diğer kirleri gördüğünüz zaman temizleyin. Ekipman bakımı için uygun yumuşak kuru bez kullanın.
Dedektörü alkol, aseton, benzin veya başka bir aktif çözücü içeren herhangi bir madde ile temizlemeyin. Merceği dikkatlice ve nazikçe silin — plastik üzerindeki herhangi bir çizik dedektörün hassasiyetini azaltabilir.
Hazır kurulu pil, 3 yıla kadar otonom çalışma (hub tarafından 3 dakikalık ping aralığı ile) sağlar. Dedektörün pili bitmek üzereyse, güvenlik sistemi bir bildirim gönderir ve dedektör herhangi bir hareket algıladığında veya tamper etkinleştirildiğinde LED sorunsuz bir şekilde yanar ve söner.
Ajax cihazlarının pille çalışma süresi ne kadardır ve bunu neler etkiler
Teknik özellikler
MotionProtect Curtain Jeweller tüm teknik özellikleri
Garanti
Limited Liability Company “Ajax Systems Manufacturing” ürünlerinin garantisi satın alındıktan sonra 2 yıl boyunca geçerlidir ve cihaz ile gelen pilleri kapsamaz.
Cihaz düzgün çalışmazsa, önce müşteri desteğimizle iletişime geçin — durumların %50’sinde, teknik sorunlar uzaktan çözülebilir!
Teknik Destek ile iletişime geçin:
