StreetSiren DoubleDeck Jeweller Kullanım Kılavuzu

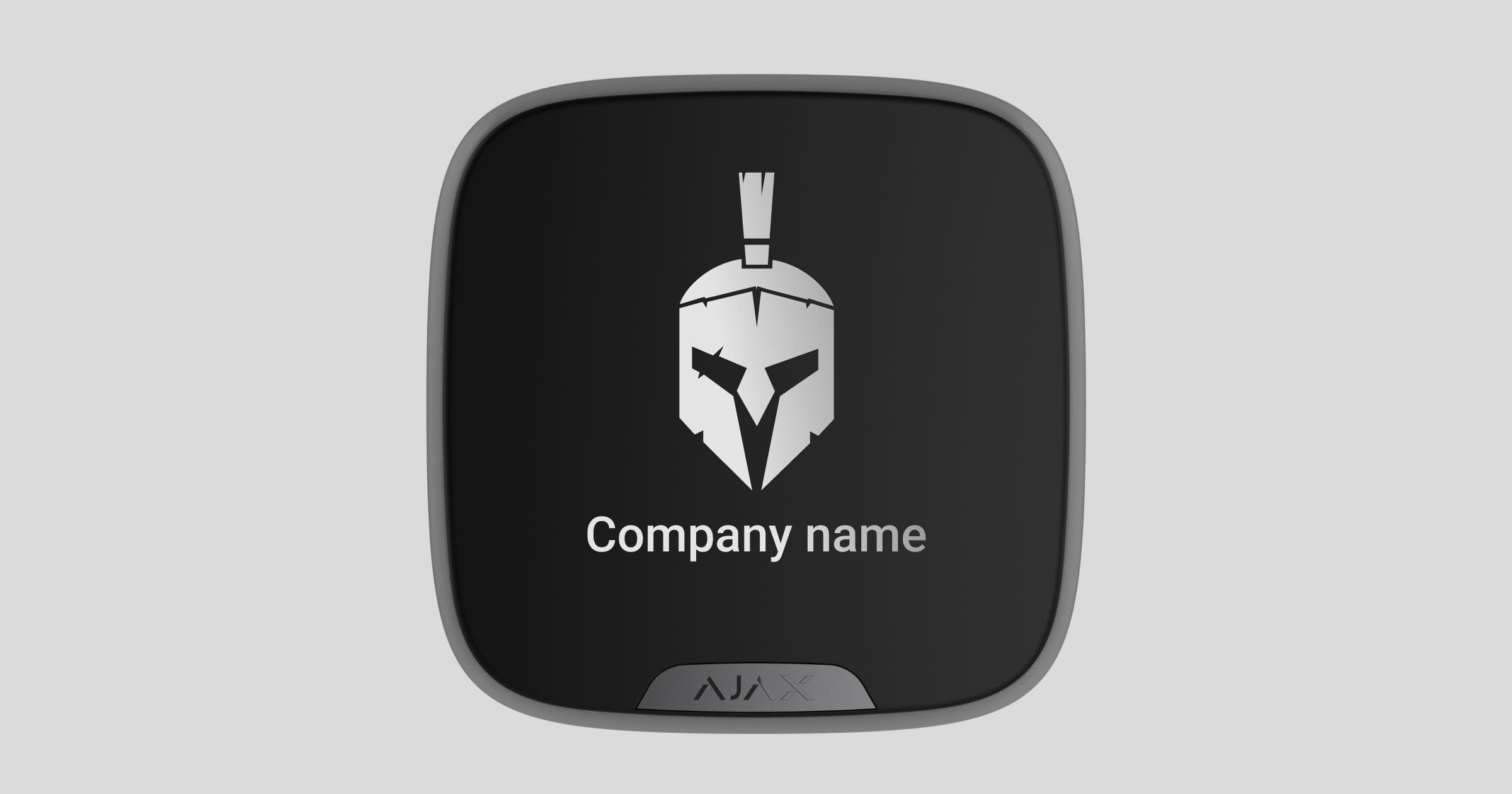

StreetSiren DoubleDeck Jeweller, markalı yüz plakası için montaj aparatına sahip kablosuz bir dış mekan sirenidir. LED çerçeve ve piezoelektrik alarm göstergesi ile 113 dB’ye kadar ses seviyesi üreten StreetSiren, hazır kurulu pillerle 5 yıla kadar çalışabilir. Harici bir 12 V güç kaynağından da beslenebilir.

StreetSiren DoubleDeck Jeweller hub ile iki güvenli telsiz protokolü aracılığıyla iletişim kurar. Siren, alarmları veya olayları iletmek için Jeweller ve fotoğrafları iletmek ve aygıt yazılımını güncellemek içinse Wings kullanır. Herhangi bir engel olmaması koşuluyla iletişim menzili 1,500 metreye kadardır.

Siren, iOS, Android, macOS ve Windows için Ajax uygulaması üzerinden ayarlanır. Sistem, anlık bildirimler, SMS ve çağrılar (etkinleştirildiyse) yoluyla tüm olayları kullanıcılara bildirir.

Ajax güvenlik sistemi, güvenlik şirketinin alarm izleme merkezine (AİM) bağlanabilir. Güvenlik şirketlerinin bir listesi web sitesinde mevcuttur.

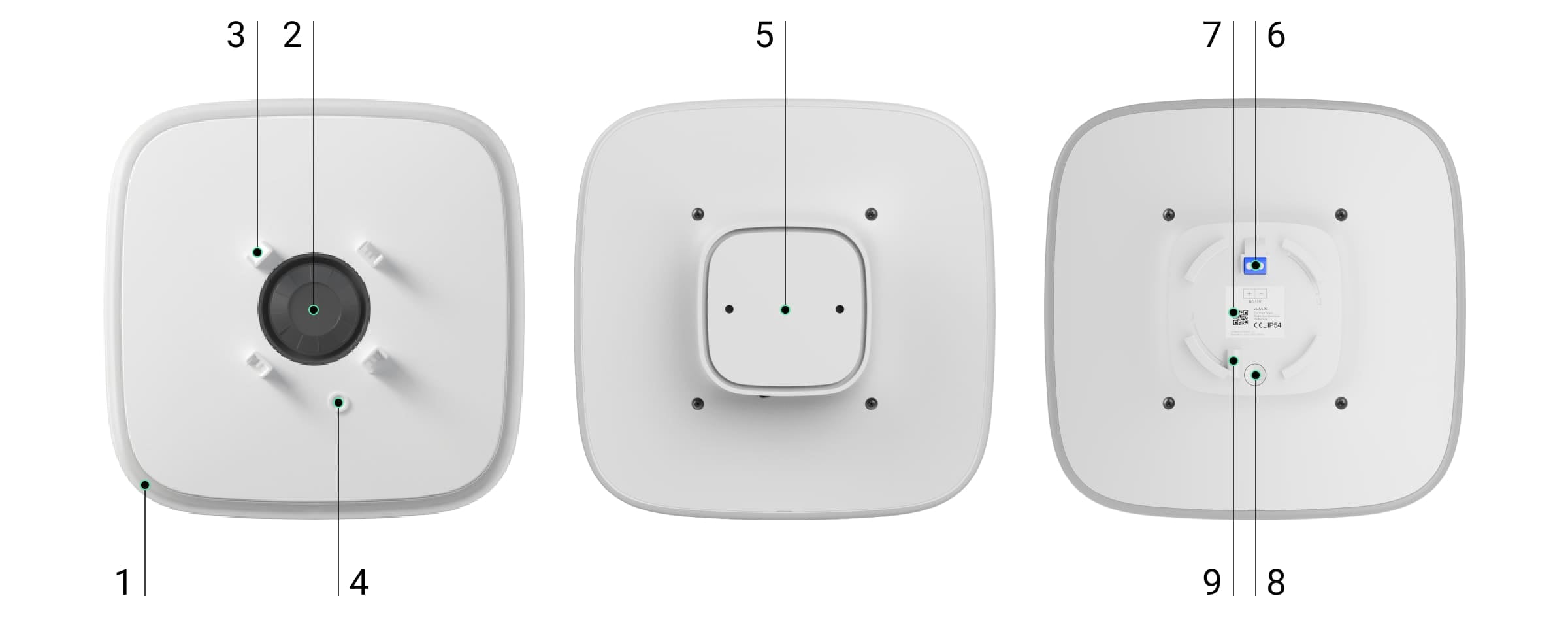

İşlevsel unsurlar

1. LED çerçeve.

2. Piezoelektrik alarm göstergesi.

3. Brandplate’i monte etmek için mandallar.

   Brandplate ayrı olarak satılmaktadır

4. Brandplate’i bir vida ile sabitlemek için yer.

5. SmartBracket montaj paneli.

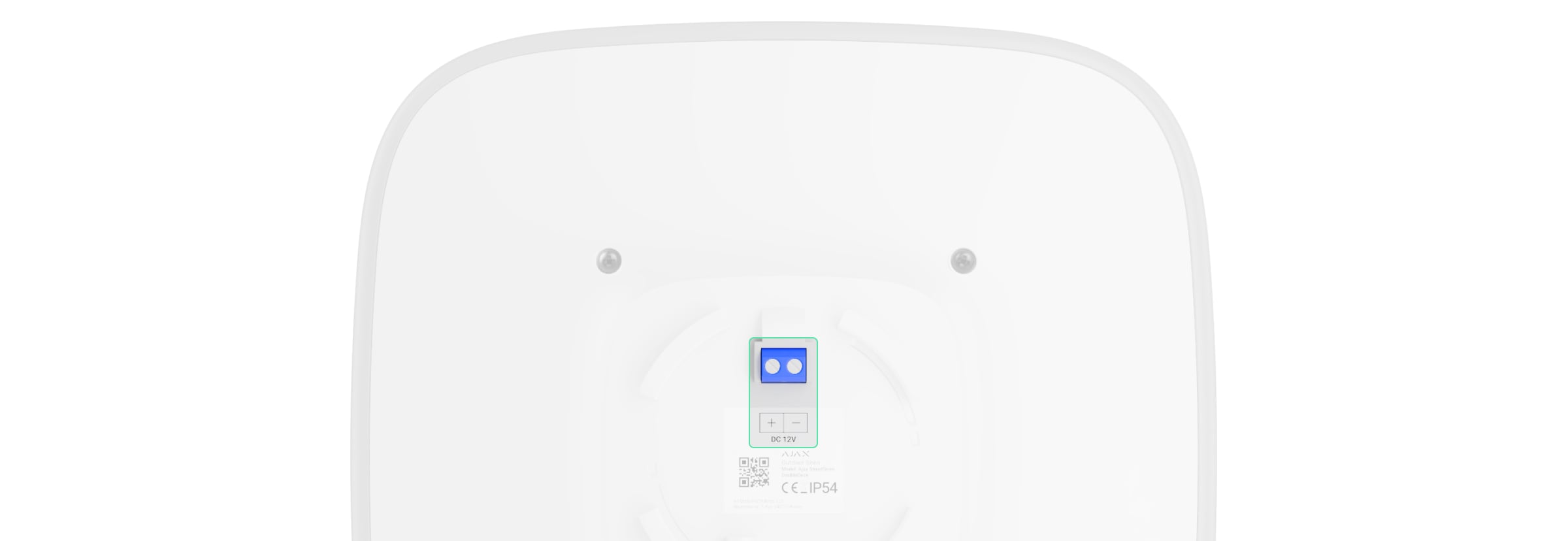

6. Üçüncü taraf bir güç kaynağı ünitesini bağlamak için terminaller.

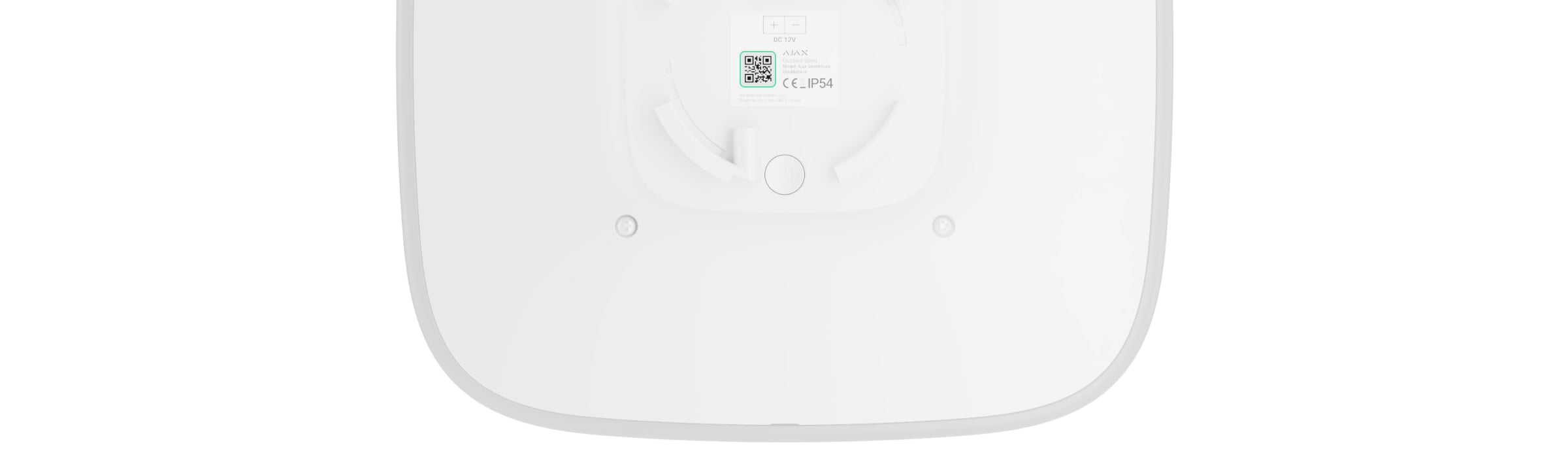

7. QR kodu. QR kodu cihazın kimlik/seri numarasını içerir.

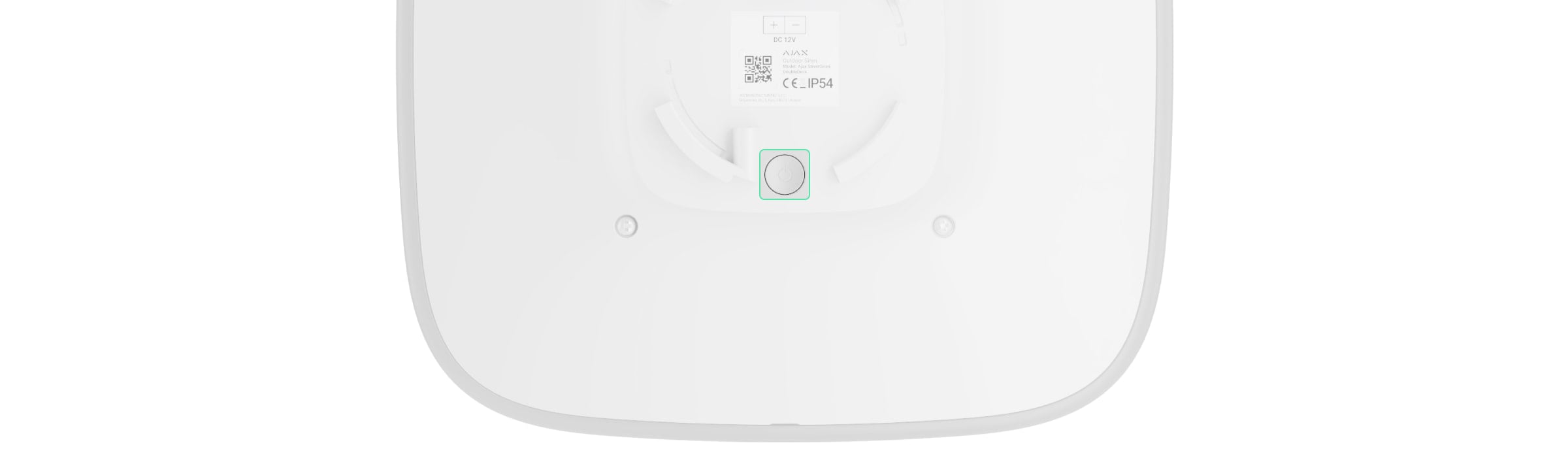

8. Açma/kapama butonu.

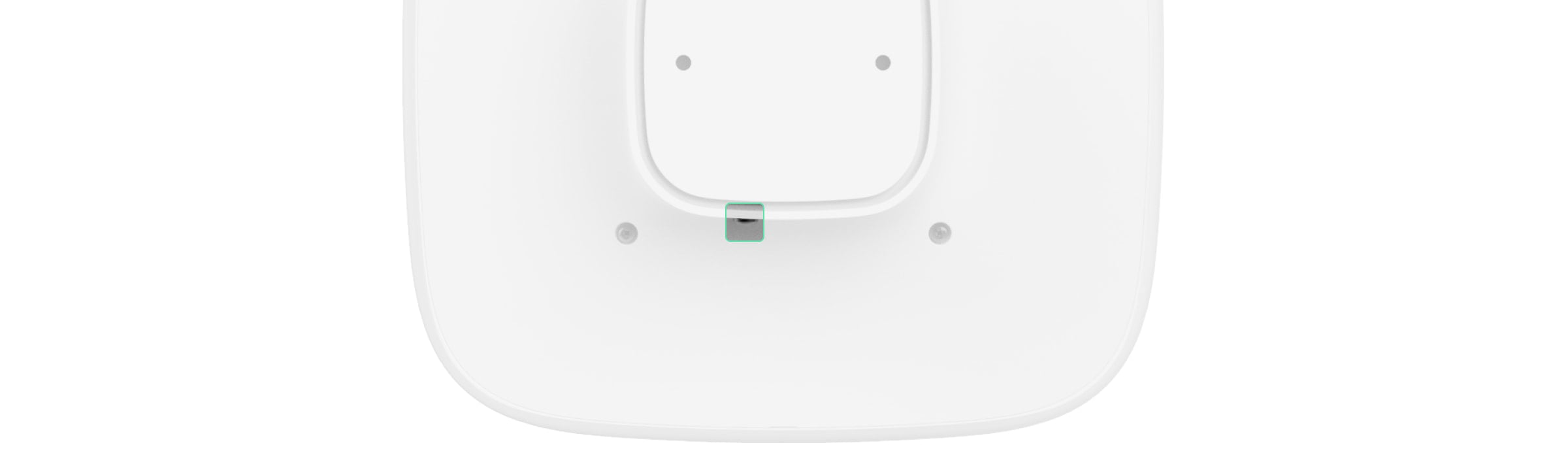

9. SmartBracket panelini bir vida ile sabitlemek için yer.

Çalışma prensibi

StreetSiren DoubleDeck Jeweller iki görevi yerine getirir:

1. Alarm hakkında bilgi verir. Cihaz, tamper veya güvenlik sistemi alarmlarının tetiklenmesine bir saniyeden kısa sürede tepki verir; siren ve LED arka aydınlatmayı devreye sokarak izinsiz giriş yapanları caydırır ve çevredeki kişilerin dikkatini çeker.

2. Güvenlik durumu göstergesi olarak işlev görür. Siren, tesisin kurulu olduğunu bildirmek için LED göstergesini kullanır; ayrıca giriş/çıkış gecikmesini bildirmek için sesli ve LED uyarılar verir. Bu işlevler, güvenlik sistemini SpaceControl veya KeyPad ile kontrol ederken faydalıdır (siren, tesise girerken sistemi çözmeyi hatırlatır).

Giriş/Çıkış gecikmesi nedir

Doğru şekilde kurulduğunda, etkinleştirilmiş bir sireni sökmek ve bağlantısını kesmek zordur: Dış gövde sağlamdır, sesli uyarı elemanı korumalıdır ve güç, birlikte verilen pillerden sağlanır; bu nedenle, tesiste elektrik kesintisi olsa bile siren çalışmaya devam eder. Ayrıca, sistem kuruluysa güç butonu devre dışı bırakılır ve sirenin kapatılması engellenir.

Siren, bir tamper butonu ve bir ivmeölçer ile donatılmıştır. Cihazın dış gövdesi açıldığında veya kırıldığında tamper butonu tetiklenir; biri cihazı hareket ettirmeye veya sökmeye çalıştığında ise ivmeölçer tetiklenir.

Tamper nedir

Jeweller ve Wings veri aktarım protokolleri

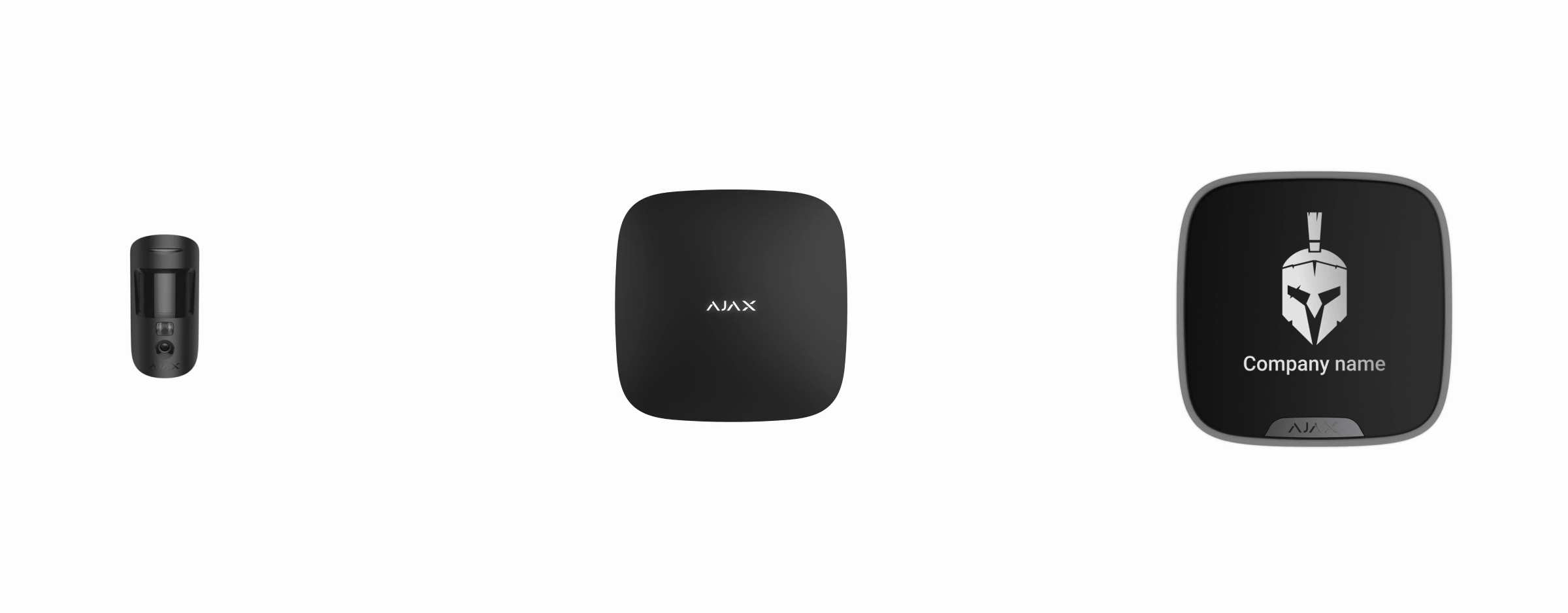

Jeweller ve Wings, hub ve cihazlar arasında hızlı ve güvenilir iletişim sağlayan iki yönlü kablosuz veri aktarım protokolleridir. Siren, alarmları ve olayları iletmek için Jeweller ve fotoğrafları iletmek ve aygıt yazılımını güncellemek içinse Wings kullanır.

Daha fazla bilgi edinin

Aygıt yazılımı güncellemesi

StreetSiren DoubleDeck Jeweller için yeni bir aygıt yazılımı sürümü mevcutsa, Ajax uygulamalarında Aygıtlar sekmesinde simgesi görünür. Sistem ayarlarına erişimi olan bir yönetici veya PRO, cihaz durumlarında veya ayarlarında bir güncelleme başlatabilir. Ekrandaki talimatlar aygıt yazılımının başarıyla güncellenmesine yardımcı olur.

Siren’in hub’a bağlanması

Bağlantıyı başlatmadan önce

1. Ajax uygulamasını yükleyiniz. Bir hesap oluşturunuz. Uygulamaya bir hub ekleyiniz ve en az bir oda oluşturunuz.

2. Hub’ın açık ve İnternet erişimine sahip olduğundan emin olunuz. İnternet bağlantısının durumu Ajax uygulamasından kontrol edilebilir ve ayrıca hub’ın logosunun rengiyle belirtilir (beyaz veya yeşil yanar).

3. Hub’ın çözülü olduğundan ve güncellemeleri başlatmadığından emin olunuz. Bu, Ajax uygulamasından kontrol edilebilir.

StreetSiren DoubleDeck Jeweller’i bağlamak için:

1. Ajax uygulamasında Cihazlar sekmesine gidiniz ve Cihaz ekle‘ye tıklayınız.

2. Cihazı adlandırın, QR kodunu (gövde ve ambalaj üzerinde bulunur) tarayın veya girin ve odayı seçiniz.



3. Ekle’ye tıkladığınızda geri sayım başlayacaktır.

4. Güç butonunu 3 saniye basılı tutarak StreetSiren DoubleDeck’i açınız. Hub bağlantı isteğinin yalnızca siren açıldığında gönderildiğini unutmayınız.



Algılama ve eşleştirmenin gerçekleşmesi için StreetSiren DoubleDeck Jeweller’in, hub’ın telsiz iletişim menzili içinde, yani aynı korunan tesiste bulunması gerekir.

StreetSiren DoubleDeck Jeweller, hub ile bağlantı kurulamazsa açıldıktan 6 saniye sonra otomatik olarak kapanır. Bağlantıyı yeniden denemek için cihazı devre dışı bırakmaya gerek yoktur. StreetSiren DoubleDeck Jeweller zaten başka bir hub’a atanmışsa, sireni kapatınız ve standart ekleme prosedürünü izleyiniz.

Bağlı siren, uygulamadaki hub cihazlar listesinde görünecektir. Listedeki cihaz durumlarının güncellenmesi Jeweller ayarlarında tanımlanan ping süresine bağlıdır. Varsayılan değer 36 saniyedir.

Simgeler

Simgeler StreetSiren DoubleDeck Jeweller durumlarından bazılarını gösterir. Bunları Ajax uygulamasındaki Cihazlar sekmesinde görebilirsiniz.

Durumlar

Siren durumları Ajax uygulamasında bulunabilir:

1. Cihazlar sekmesine giriniz .

2. Listeden StreetSiren DoubleDeck Jeweller‘i seçiniz.

Ayarlar

StreetSiren DoubleDeck Jeweller’i ayarlamak için:

1. Ajax uygulamasında Cihazlar sekmesine gidiniz.

2. Listeden StreetSiren DoubleDeck Jeweller‘i seçiniz.

3. dişli simgesine tıklayarak Ayarlar bölümüne gidiniz.

Siren bip sesi ayarları

Dedektör alarmlarının işlenmesinin ayarlanması

Ajax uygulaması aracılığıyla hangi dedektör alarmlarının sireni etkinleştirebileceğini yapılandırabilirsiniz. Bu, güvenlik sisteminin LeaksProtect sızıntı dedektör alarmını veya başka bir cihaz alarmını bildirdiği durumlardan kaçınmaya yardımcı olabilir. Parametre dedektör veya cihaz ayarlarından ayarlanır:

1. Ajax uygulamasında oturum açınız.

2. Cihazlar menüsüne gidiniz .

3. Dedektörü veya cihazı seçiniz.

4. Ayarlarına gidiniz ve siren için gerekli aktivasyon parametrelerini tanımlayınız.

Kurcalama alarmı tepkisinin ayarlanması

Siren, cihazların ve dedektörlerin kurcalama alarmına yanıt verebilir. Bu seçenek varsayılan olarak devre dışıdır. Tamper, sistem kurulu olmasa bile gövdenin açılıp kapanmasına tepki verdiğini lütfen unutmayın!

Tamper nedir

Sirenin tamper tetiklemesine yanıt vermesi için Ajax uygulamasında:

1. Cihazlar menüsüne gidiniz.

2. Hub’ı seçiniz ve Ayarlarına gidiniz.

3. Servis menüsünü seçiniz.

4. Siren ayarlarına gidiniz.

5. Hub’ın veya dedektörün gövdesi açıksa siren ile uyarı seçeneğini etkinleştiriniz.

Ajax uygulamasında panik butonuna basıldığında verilecek tepkinin ayarlanması

Siren, Ajax uygulamalarında panik butonuna basılmasına yanıt verebilir. Sistem çözülmüş olsa bile panik butonuna basılabileceğini unutmayınız!

Sirenin panik butonuna basıldığında tepki vermesi için:

1. Ajax uygulamasında Cihazlar sekmesine gidiniz.

2. Hub’ı seçiniz ve Ayarlarına gidiniz.

3. Servis menüsünü seçiniz.

4. Siren ayarlarına gidiniz.

5. Uygulama içi panik butonuna basıldığında sirenle uyar seçeneğini etkinleştiriniz.

Alarm sonrası siren göstergesi ayarları

Siren, LED göstergesi aracılığıyla kurulu bir sistemdeki tetiklemeler hakkında bilgi verebilir.

Bu özellik şu şekilde çalışır:

1. Sistem alarmı kaydeder.

2. Siren bir alarm çalar (süre ve ses seviyesi ayarlara bağlıdır).

3. Siren LED çerçevesinin sağ alt köşesi sistem çözülene kadar iki kez yanıp söner (yaklaşık her 3 saniyede bir).

Bu özellik sayesinde sistem kullanıcıları ve güvenlik şirketinin civardan geçen devriyeleri, sistemin tetiklendiğini görebilirler.

Siren alarm sonrası göstergesini etkinleştirmek için Ajax PRO uygulamasında:

1. Siren ayarlarına gidiniz:

• Hub → Ayarlar → Servis — Siren ayarları

2. Sirenlerin güvenlik sistemi çözülmeden önce çift yanıp sönerek hangi olaylar hakkında bilgi vereceğini belirleyiniz:

• Onaylanmış alarm

• Onaylanmamış alarm

• Kapak açılması

3. İhtiyaç duyulan sirenleri seçiniz. Siren ayarlarına gidiniz Ayarlanan parametreler kaydedilecektir.

4. Geri‘ye tıklayınız. Tüm değerler uygulanacaktır.

Alarm iptali ve alarm durdurmaya ilişkin belirli uyarıların ayarlanması

PRO uygulamalarındaki hub ayarlarında alarm iptal edildiğinde hangi cihazların bip sesi çıkarması gerektiğini ve alarm iptal edildiğinde hangi cihazların bip sesi çıkarması gerektiğini seçebilirsiniz. Alarm iptal bildirimi ve Alarm durdurma bildirimi özellikleri, ANSI/SIA CP-01-2019 standardına uyması gereken sistemler için gereklidir.

Alarm iptali ve alarm durdurma hakkında bildirimde bulunacak cihazları seçmek için Ajax PRO uygulamasında:

1. Gerekli hub’ı seçiniz ve şuraya gidiniz:

   • Ayarlar → Servis → Kurma/çözme işlemi

2. ANSI/SIA CP-01-2019 ögesinin Standarda uygunluk ayarında seçildiğinden emin olunuz.

3. Alarm iptali ile ilgili özel uyarı ve Alarm durdurma ile ilgili özel uyarı özellikleri için cihazları seçiniz.

4. Ayarları uygulamak için Geri‘ye tıklayınız.

Chime nasıl ayarlanır

Chime, sistem çözülüyken açılma dedektörlerinin tetiklendiğini belirten bir ses sinyalidir. Bu özellik, örneğin mağazalarda çalışanlara birinin binaya girdiğini bildirmek için kullanılır.

Bildirimler iki aşamada yapılandırılır: Sirenlerin ayarlanması ve açılma dedektörlerinin ayarlanması.

Chime hakkında daha fazla bilgi edinin

Siren ayarları

1. Cihazlar sekmesine gidiniz.

2. Sireni seçiniz.

3. Sağ üst köşedeki dişli simgesine tıklayarak ayarlarına gidiniz.

4. Bip sesleri ayarları menüsüne gidiniz.

5. Aşağı kaydırınız ve Çözülü olduğunda bip sesi kategorisinde Açılışta Chime seçeneğini etkinleştiriniz.

6. Bildirimlerin ses seviyesini ayarlayınız. 3 seçenek mevcuttur:

   • Sessiz (1 m mesafede 85 dB).

   • Yüksek (1 m mesafede 100 dB).

   • Çok yüksek (1 m mesafede 113 dB).

     Belirtilen Bip sesi seviyesi aynı zamanda kurma/çözme ve giriş/çıkış gecikmeleri sırasında siren bildirimlerinin ses seviyesi için de geçerlidir.

7. Yeni ayarları kaydetmek için Geri’ye tıklayınız.

8. Bildirimleri etkinleştirmek istediğiniz diğer sirenler için 2–7 numaralı adımları tekrarlayınız.

Dedektör ayarları

1. Cihazlar sekmesine gidiniz.

2. Dedektörü seçiniz.

3. Sağ üst köşedeki dişli simgesine tıklayarak ayarlarına gidiniz.

4. Chime ayarları menüsüne gidiniz.

5. Siren tarafından bildirilecek olayları seçiniz:

   • Bir kapı veya pencere açıksa.

   • Harici bir kontak açıksa (Harici kontak seçeneği etkinleştirilmişse kullanılabilir).

6. Chime sesini (siren tonu) seçiniz: 1 ila 4 kısa bip sesi. Seçildikten sonra Ajax uygulaması sesi çalar.

7. Ayarları kaydetmek için Geri’ye tıklayınız.

8. Bildirimleri etkinleştirmeniz gereken diğer dedektörler için 2–7 numaralı adımları tekrarlayınız.

Gösterge

İşlevsellik testi

Ajax güvenlik sistemi, bağlı cihazların işlevselliğini kontrol etmek için testler yapılmasına izin verir.

Testler hemen başlamaz ancak en geç tek bir hub-dedektör ping süresinde (hub’ın standart ayarlarıyla 36 saniye) başlar. Cihazların ping süresini hub ayarlarının Jeweller menüsünde değiştirebilirsiniz.

Testler cihaz ayarları menüsünde mevcuttur:

• Ajax Uygulaması → Cihazlar → StreetSiren DoubleDeck Jeweller → Ayarlar

Jeweller sinyal gücü testi

Wings Sinyal Güç Testi

Ses seviyesi testi

Zayıflatma testi

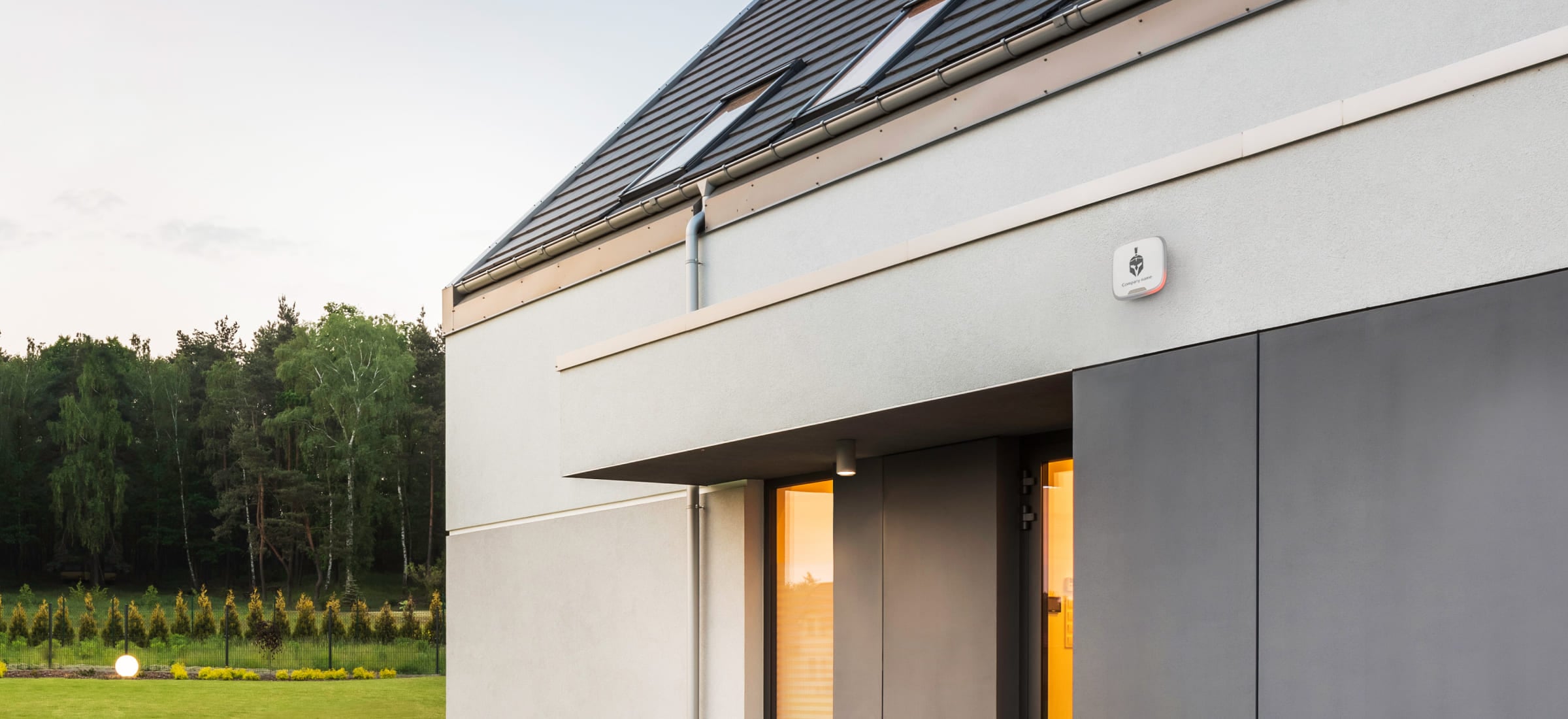

Yer seçimi

StreetSiren DoubleDeck Jeweller’in yerleştirilmesi, hub ile arasındaki mesafeyi ve aradaki telsiz sinyalinin iletimini engelleyen duvarlar, katlar arası yapılar veya odada bulunan büyük boyutlu nesneler gibi engellerin varlığını belirler.

Uygun bir yer seçerken, sirenin duyulabilirliğini ve LED göstergenin görünürlüğünü göz önünde bulundurunuz, çünkü bu cihazın performansını belirler.

StreetSiren DoubleDeck Jeweller ısıya, soğuğa ve sıcaklık düşüşlerine karşı dayanıklıdır. Kapalı gövde sertifikalıdır ve IP55 koruma sınıfına uygundur. Dış mekan sireni yağmur ve kardan korunur ve kanopi olmadan binanın cephesine kurulabilir.

Cihazı taşıdıktan sonra hala düşük veya dengesiz sinyal gücüne sahipse, bir telsiz sinyali kapsama alanı genişletici kullanın.

Kurulum

Üçüncü taraf bir güç kaynağı ünitesi bağlama

Üçüncü taraf bir güç kaynağı ünitesini bağlama ve StreetSiren DoubleDeck Jeweller’i kullanma esnasında elektrikli cihazların kullanımına ilişkin genel elektrik güvenliği kuralları ve talimatları ile elektrik güvenliğine ilişkin yasal düzenlemelere uyunuz.

StreetSiren DoubleDeck Jeweller, birlikte verilen pille 5 yıla kadar çalışır ve 12 V DC güç kaynağı ünitesini bağlamak için terminallerle donatılmıştır. Düşük sıcaklıkların görüldüğü yerlere kurulum yapıldığında veya sirenin sık sık tetiklendiği durumlarda pillerin hızlı şekilde boşalmasını önlemek için harici güç kaynağının bağlanması önerilir.

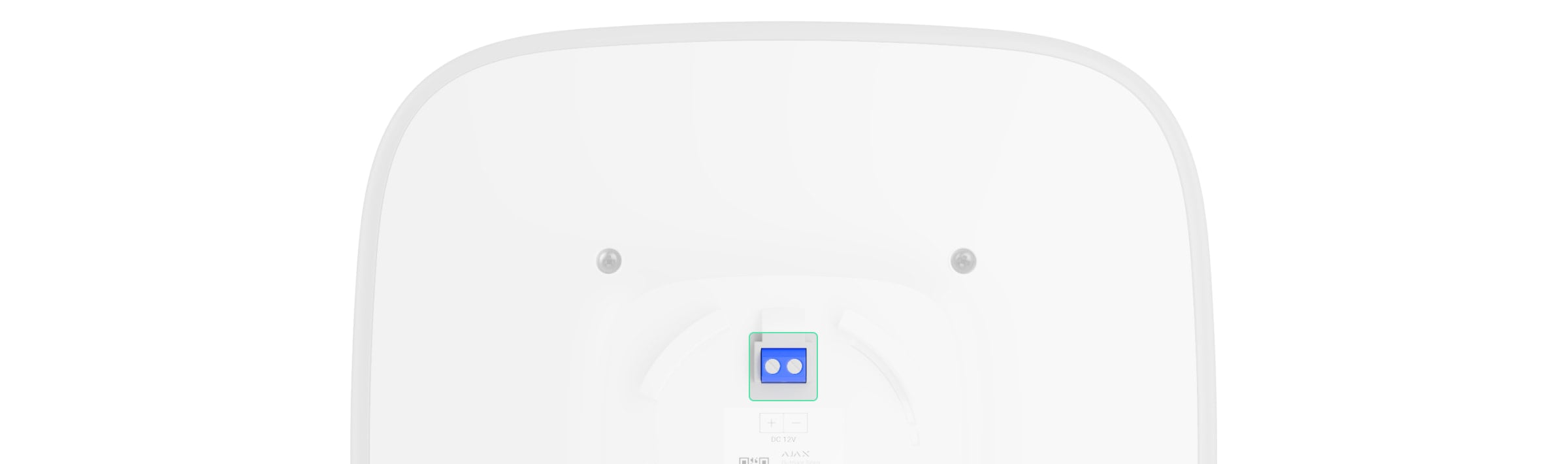

Üçüncü taraf bir güç kaynağı ünitesini bağlamak için:

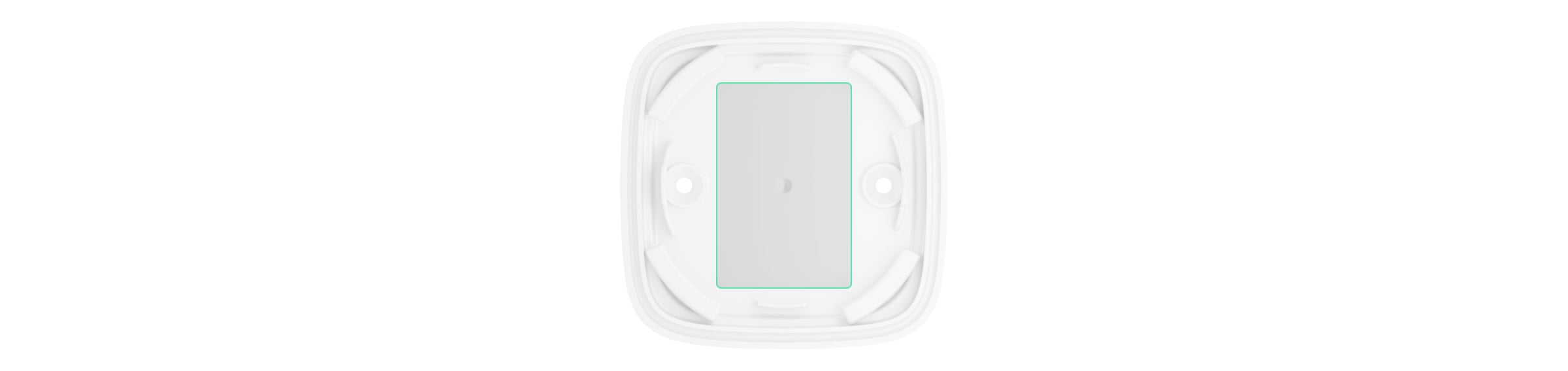

1. SmartBracket montaj panelinin gösterilen alanında herhangi bir yere kablo için bir delik açınız.



2. Güç kaynağı ünitesinin gerilimsiz kablosunu montaj panelinden geçiriniz.

3. Kabloyu kutuplara dikkat ederek terminallere bağlayınız.



4. Gücü açınız — StreetSiren DoubleDeck Jeweller durumlarında Harici güç kaynağı alanının değeri Bağlı olarak değişecektir.

5. Sireni takınız.

Harici bir güç kaynağını bağladıktan sonra, yedek güç kaynağı olarak işlev gördükleri için pilleri sirenden çıkarmayınız.

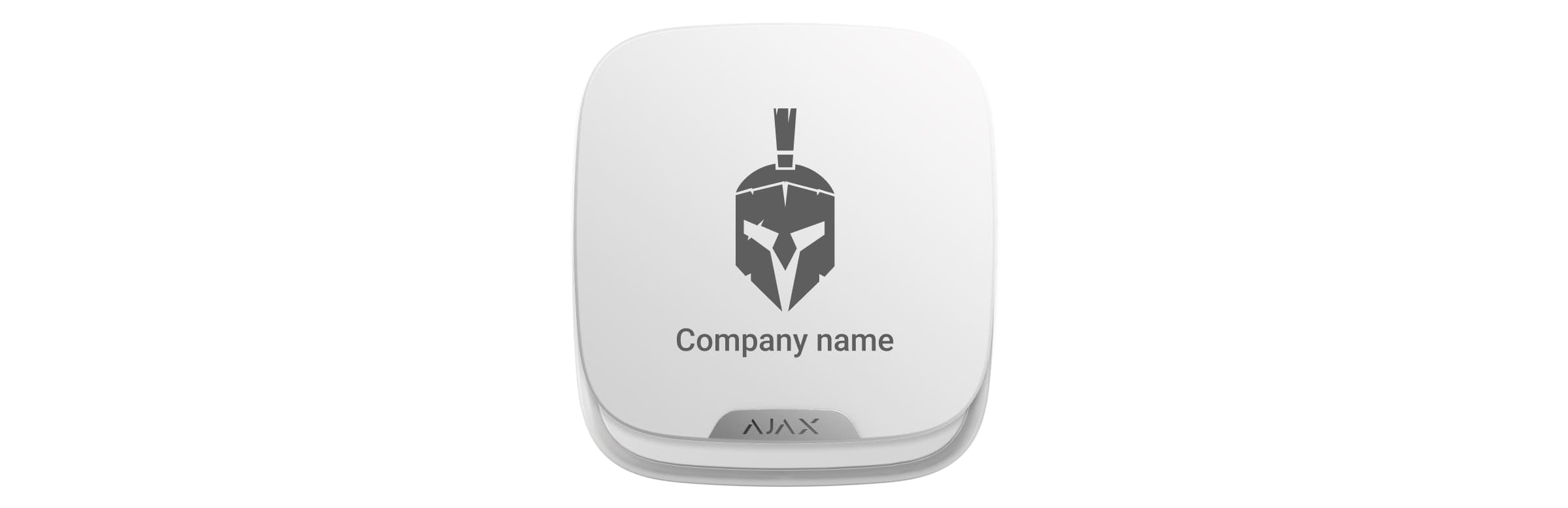

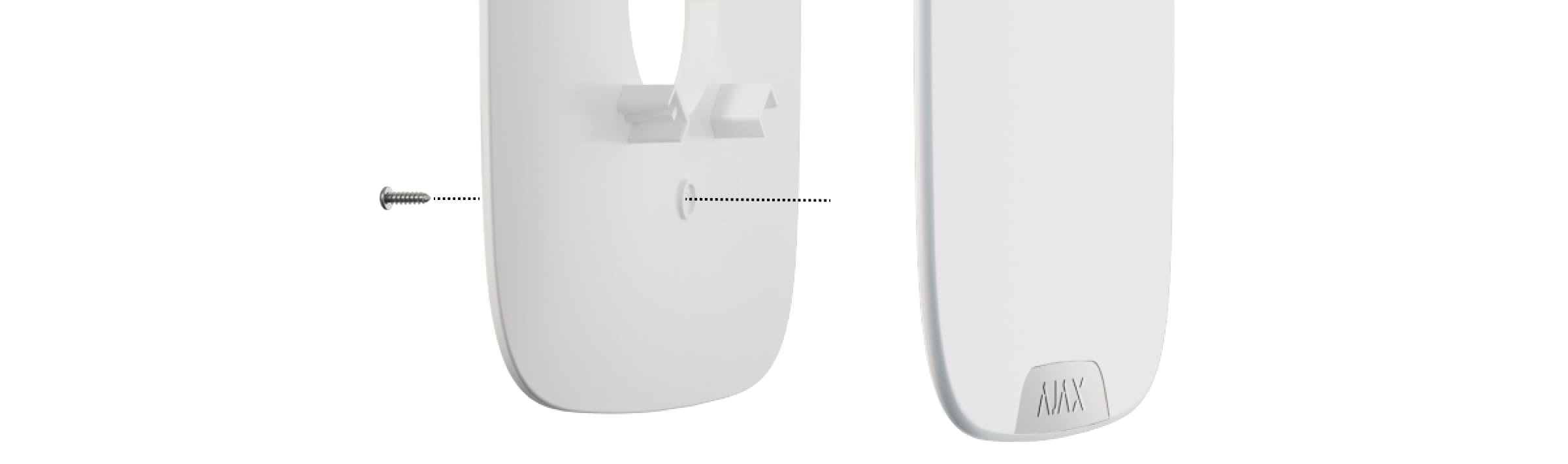

Brandplate’in takılması

Yüz plakası takmak için:

1. Bağlıysa sirenin harici gücünü kapatınız.

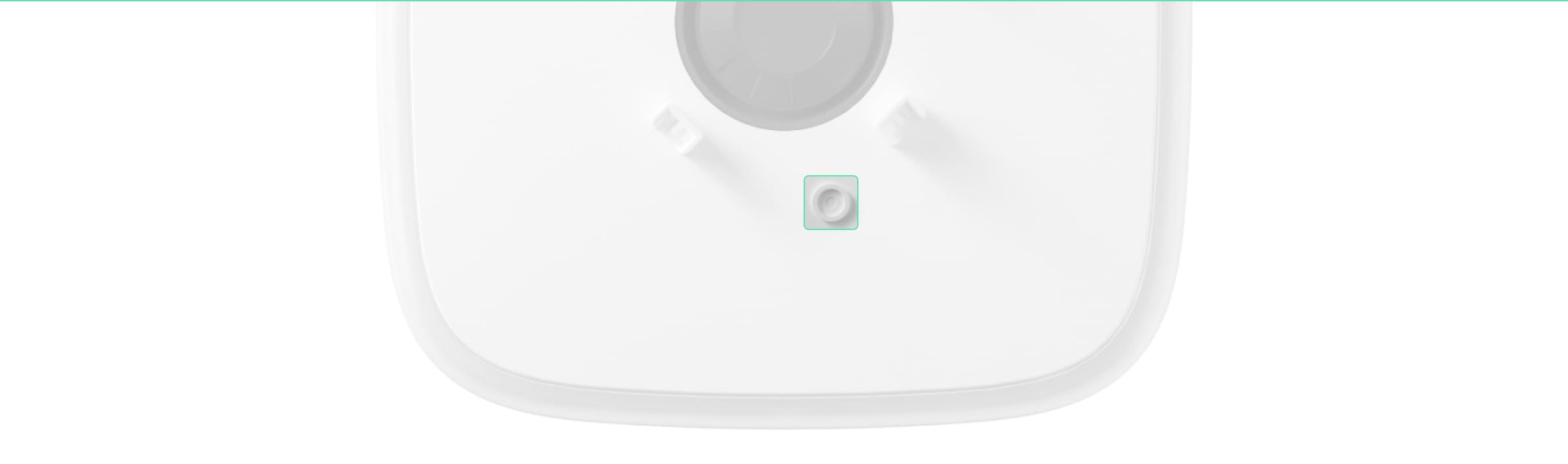

2. Siren SmartBracket montaj paneline takılıysa, alt kısmındaki sabitleme vidasını Ph 2 tornavida ile sökünüz.



3. SmartBracket montaj paneli yüzeye sabitlenmişse sireni çıkarınız: Saat yönünün tersine çeviriniz ve çekiniz. Montaj paneli yüzeye sabitlenmemişse, paneli saat yönünün tersine çeviriniz ve sirenden çıkarınız.



4. Güç butonuna 3 saniye basarak cihazı kapatınız.



5. Uygulanabiliyorsa, harici güç kaynağını kapatmak için terminal bloklarını sökünüz ve güç kablolarını ayırınız.

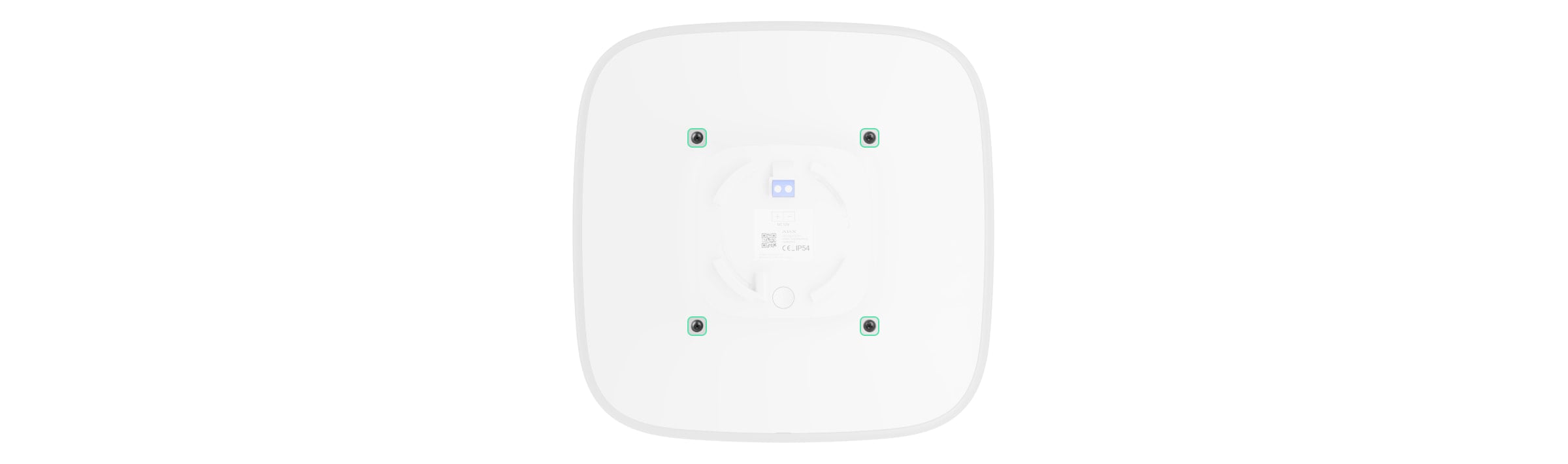

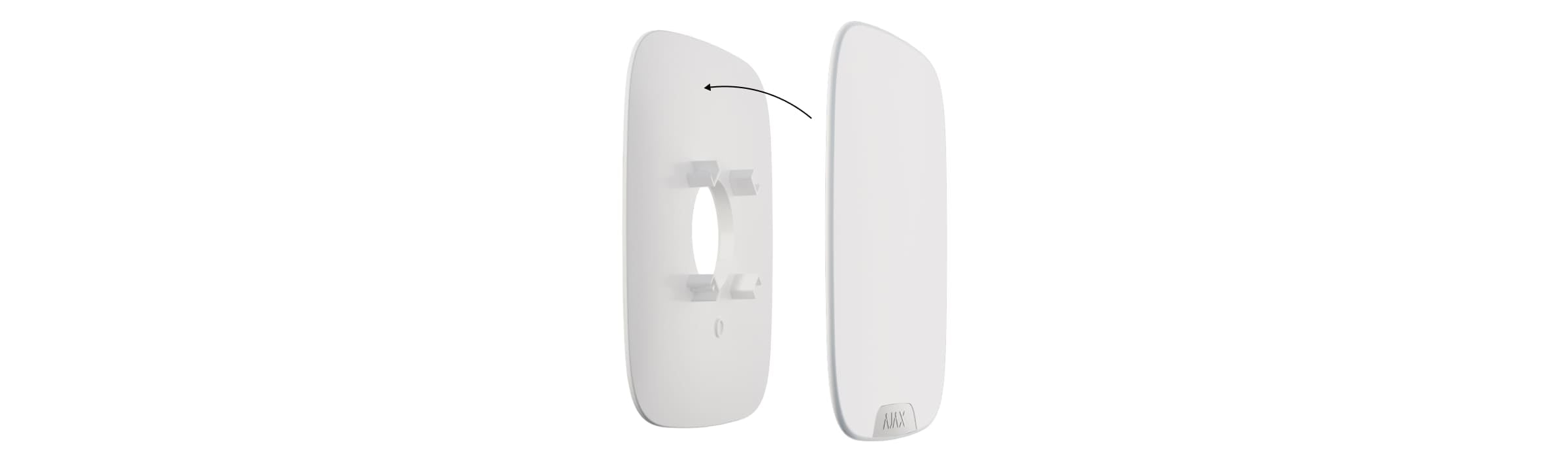

6. Sirenin ön yüzünü sert bir yüzeye yerleştiriniz ve arka paneldeki 4 vidayı Ph 2 tornavida ile sökünüz.

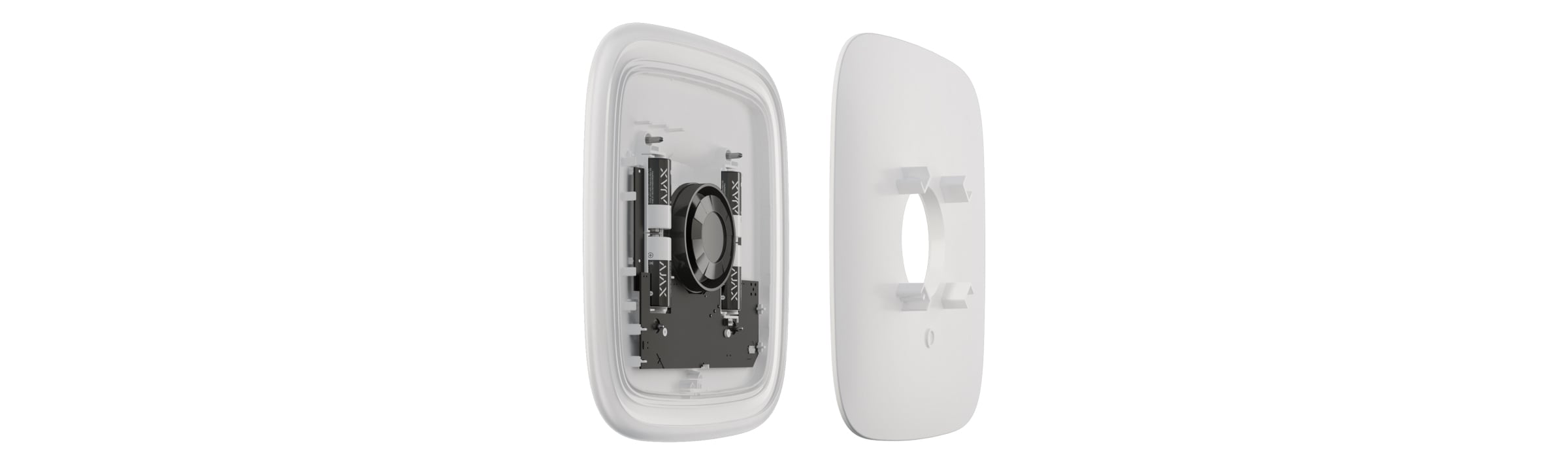

7. Gövdenin ön ve arka tarafını tutarken sireni ters çeviriniz. Koruyucu plastik paneli çıkarınız.



   Paneli kurarken plastik çerçeveyi çıkarmayınız ve LED şeridi yuvasından çıkarmayınız!

8. Plastik koruyucu plakada belirtilen konumda bir delik açınız.



   Piezolelektrik dedektörün üzerinde ve koruyucu plastik panelin deliğinde kurumayan sızdırmazlık malzemesi bulunabilir. Silmeyiniz! Sızdırmazlık malzemesi elinize bulaşırsa, bir peçeteyle temizleyiniz.

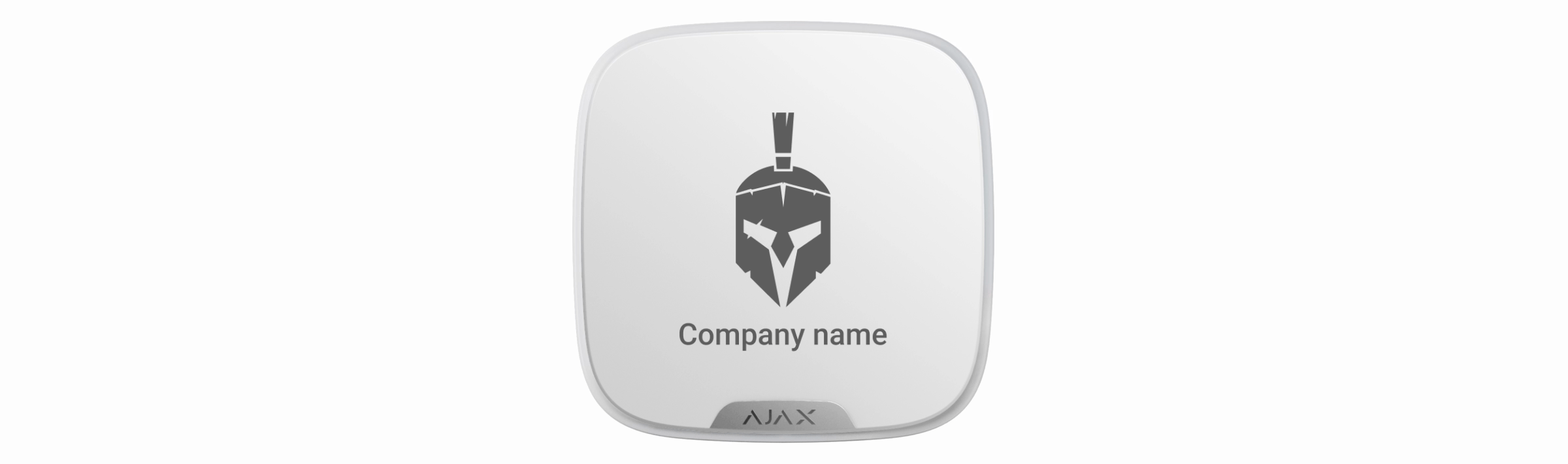

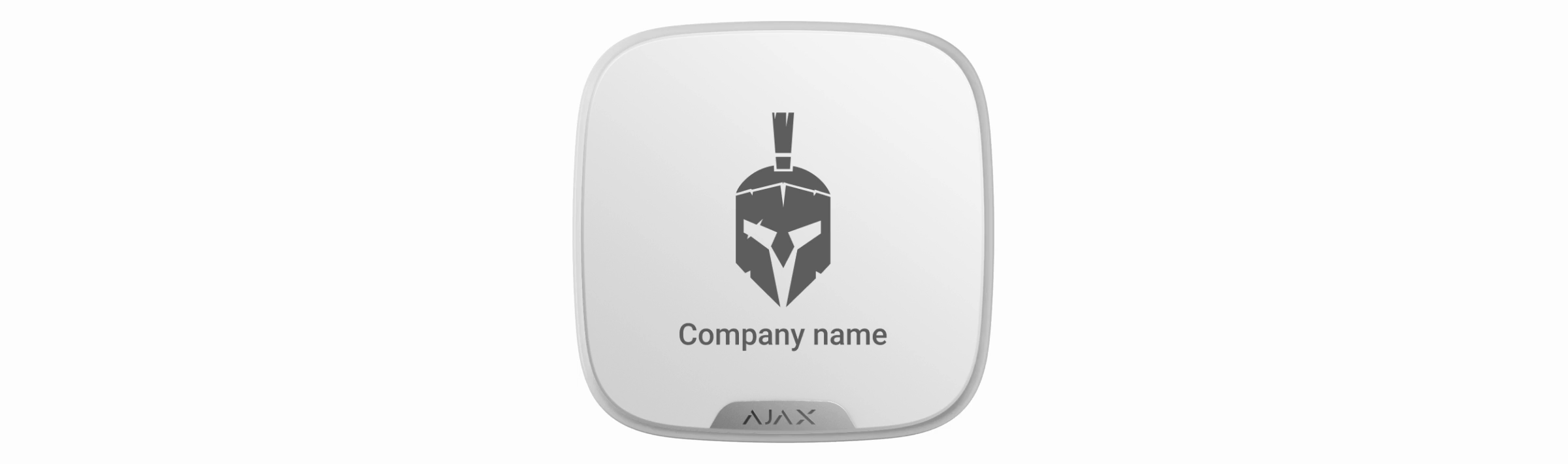

9. Brandplate’i koruyucu plastik panel üzerine monte ediniz.



10. Birlikte verilen cıvatayı kullanarak Brandplate’i koruyucu plastik panele sabitleyiniz.



11. Koruyucu plastik paneli (LED şeridinin karta bağlandığı tarafta Ajax logosu olacak şekilde) hafifçe bastırarak yerine oturtunuz. Doğru şekilde monte edilen plastik panel, LED çerçevenin üzerinden en fazla 1.0–1.5 mm çıkıntı yapacaktır.



12. Gövdenin ön ve arka tarafını tutarken sireni ters çeviriniz ve 4 vidayı sıkınız.



13. Sireni açınız ve uygulamadaki tamperlerin durumunu kontrol ediniz.

Siren montajı

Sireni monte etmeden önce, bu kılavuzun gerekliliklerini karşılayan en uygun konumu seçtiğinizden emin olunuz.

Önerilen kurulum yüksekliği zeminden 2.5 metre veya yukarısıdır. Bu, izinsiz giriş yapanların cihaza erişimini zorlaştıracaktır. Cihazı montaj panelinden ayırmaya çalışırsanız, sistem bir alarm verecektir. Güvenlik şirketi ve kullanıcılar bir sabotaj girişimi bildirimi alacak ve siren sesi izinsiz girenleri korkutup kaçıracaktır.

Sireni kurmak için:

1. SmartBracket montaj panelini birlikte verilen vidaları kullanarak yüzeye sabitleyiniz. Başka tutturucular kullanırken bunların paneli zedelemediğinden veya kırmadığından emin olunuz.



   Sirenin geçici veya kalıcı montajı için çift taraflı yapışkan bant kullanmayınız. Bant, sirenin ağırlığı altında kopabilir. Ayrıca bant zamanla kuruyarak cihazın düşmesine ve güvenlik sisteminin tetiklenmesine neden olabilir.

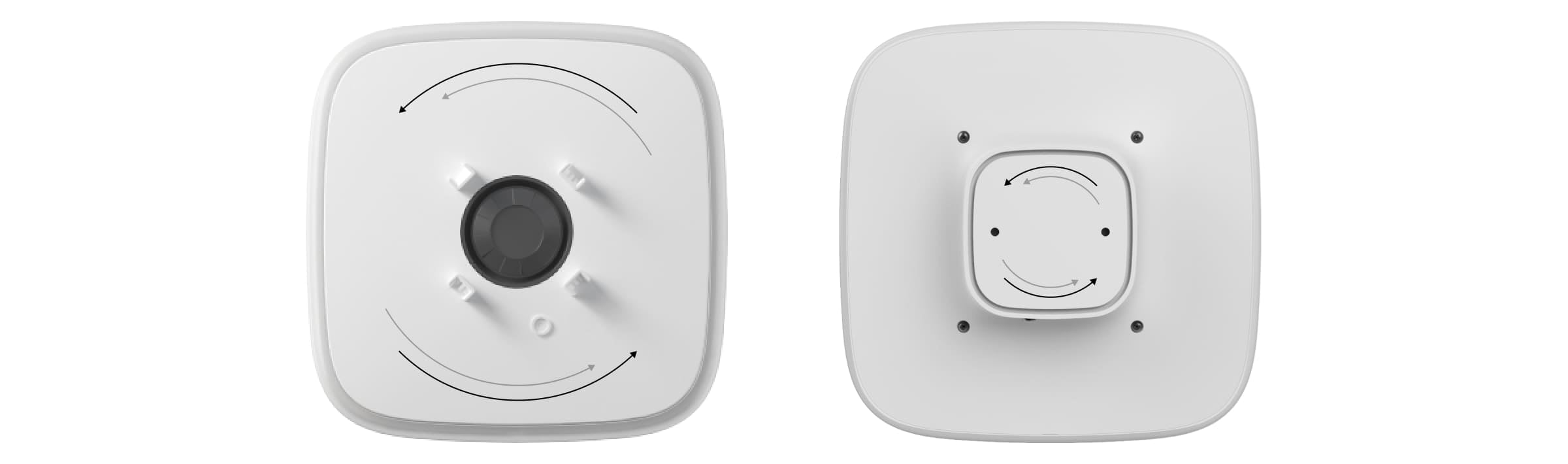

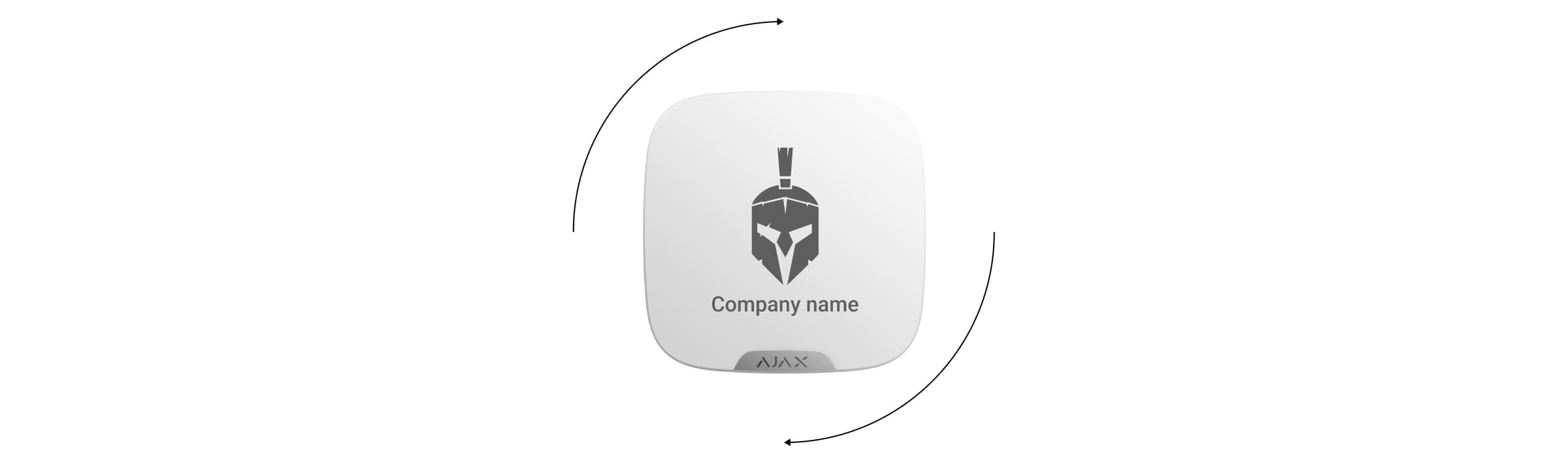

2. Sireni SmartBracket paneline monte ediniz ve saat yönünde çeviriniz.



3. Sireni bir vida sabitleyiniz. Bu, hırsızlık riskini azaltır.



Siren nerelere kurulmaz:

• Metal nesnelerin ve aynaların yakınına. Bunlar telsiz sinyallerini bloke edebilir ve zayıflatabilir.

• Ses sinyalinin engellenebileceği yerlere.

• Hub’a 1 metreden daha yakın olan yerlere.

• Cam kırılma dedektörlerinin yakınına.

Bakım

StreetSiren DoubleDeck Jeweller’i düzenli olarak kontrol edin. Cihaz gövdesini toz, örümcek ağı ve diğer maddelerle kirlendikçe temizleyiniz. Ekipman bakımı için uygun olan yumuşak ve kuru bir bez kullanın. Cihazı temizlemek için alkol, aseton, benzin ve diğer aktif çözücüler içeren maddeler kullanmayın.

Sirene takılı olan piller 5 yıla kadar pil ömrü sağlar. Piller boşaldığında, güvenlik sistemi ilgili bir bildirim gönderir ve (gösterge devre dışıysa) sistem kurulurken ve çözülürken, alarm durumunda, sökme veya siren gövdesinin açılması sırasında sağ alt köşedeki LED çerçeve yanar ve söner.

StreetSiren DoubleDeck Jeweller’in pil çalışma süresi nedir ve bunu etkileyen faktörler nelerdir

StreetSiren DoubleDeck Jeweller’in pilleri nasıl değiştirilir

StreetSiren pil ömrünü etkileyen faktörler nelerdir ve nasıl uzatılır

Teknik özellikler

StreetSiren DoubleDeck Jeweller’ın tüm teknik özellikler

Standartlara uygunluk

Garanti

“Ajax Systems Manufacturing” Limited Şirketi ürünlerinin garantisi satın alındıktan sonra 2 yıl boyunca geçerlidir ve eklenmiş şarj edilebilir piller için geçerli değildir.

Cihaz düzgün çalışmıyorsa öncelikle müşteri hizmetleriyle iletişime geçmenizi öneririz, çünkü vakaların yarısında teknik sorunlar uzaktan yardımla çözülebilmektedir!
