Superior DoorProtect Plus Jeweller Kullanım Kılavuzu

Superior DoorProtect Plus Jeweller kablosuz bir açılma, şok ve eğim detektörüdür. Normalde kapalı (NC) kontak tipine sahip üçüncü taraf kablolu dedektör bağlantısını destekler. Cihaz, sadece iç mekanlarda kullanım için tasarlanmıştır.

Superior DoorProtect Plus Jeweller, alarmları ve olayları iletmek için güvenli Jeweller telsiz protokolü üzerinden hub ile iletişim kurar. Açık alanda 1,200 metreye kadar iletişim menzili vardır.

İşlevsel unsurlar

1. Superior DoorProtect Plus Jeweller açılma dedektörü.
2. Büyük mıknatıs. Dedektörden 2 cm'ye kadar bir mesafede çalışır.
3. Küçük mıknatıs. Dedektörden 1 cm'ye kadar bir mesafede çalışır.
4. LED gösterge.
5. SmartBracket montaj paneli. Paneli çıkarmak için aşağı kaydırın.
6. Montaj panelinin delikli kısmı. Koparmayın. Dedektörü yüzeyden ayırmaya yönelik herhangi bir girişim durumunda tamper korumasını tetiklemek için gereklidir.
7. Normalde kapalı (NC) kontak tipine sahip üçüncü taraf kablolu bir dedektör için konnektör.
8. Cihaz kimliği bulunan QR kodu. Dedektörü Ajax sistemine eklemek için kullanılır.
9. Güç butonu.
10. Tamper butonu. Dedektörü yüzeyden ayırmaya veya montaj panelinden çıkarmaya çalışıldığında tetiklenir.
11. Tutucu vida.

Uyumlu hub'lar ve kapsama alanı genişleticiler

Dedektörün çalışması için OS Malevich 2.16 veya üzeri aygıt yazılımına sahip bir Ajax hub gereklidir.

Cihazların uyumluluğunu kontrol edin

Çalışma prensibi

Superior DoorProtect Plus Jeweller kablosuz bir açılma, şok ve eğim detektörüdür. Standart kurulum yöntemi kullanıldığında cihaz iki kısımdan oluşur. İlk kısım, iki reed kontak ile darbe ve eğim sensörüne sahip dedektördür. İkinci kısım ise açılmayı algılamak için gerekli olan mıknatıstır. Dedektörün tüm sensörleri bağımsız olarak çalışır. Dedektörün her bir sensörü Ajax uygulamalarında etkinleştirilebilir veya devre dışı bırakılabilir.

Açılma, dedektöre entegre reed kontak ve mıknatıs tarafından algılanır. Mıknatıs yaklaştığında veya uzaklaştığında reed kontak, kontakların durumunu değiştirir ve açılma/kapanma olayını bildirir. Dedektör bir küçük ve bir büyük mıknatıs ile donatılmıştır.

Şok sensörü, pencereyi veya kapıyı yerinden çıkarmaya yönelik girişimleri algılar ve kilidi kırma veya kapıyı zorlama girişimleri sırasında oluşan titreşimlere tepki verir.

Eğim sensörü, cihazın dikey eksenden sapmasını algılar. Sistem kurulu moda geçmeden önce sensör, ilk konumunu hatırlar ve sapma 5°den fazlaysa (ayarlara göre değişebilir) tetiklenir. Bu özellik, çatı pencereleri dahil pencerelerin korunmasına ve pencere havalandırma modundayken sistemin kurulmasına olanak tanır (bunu yapmadan önce ayarlarda ana dedektörü devre dışı bıraktığınızdan emin olun).

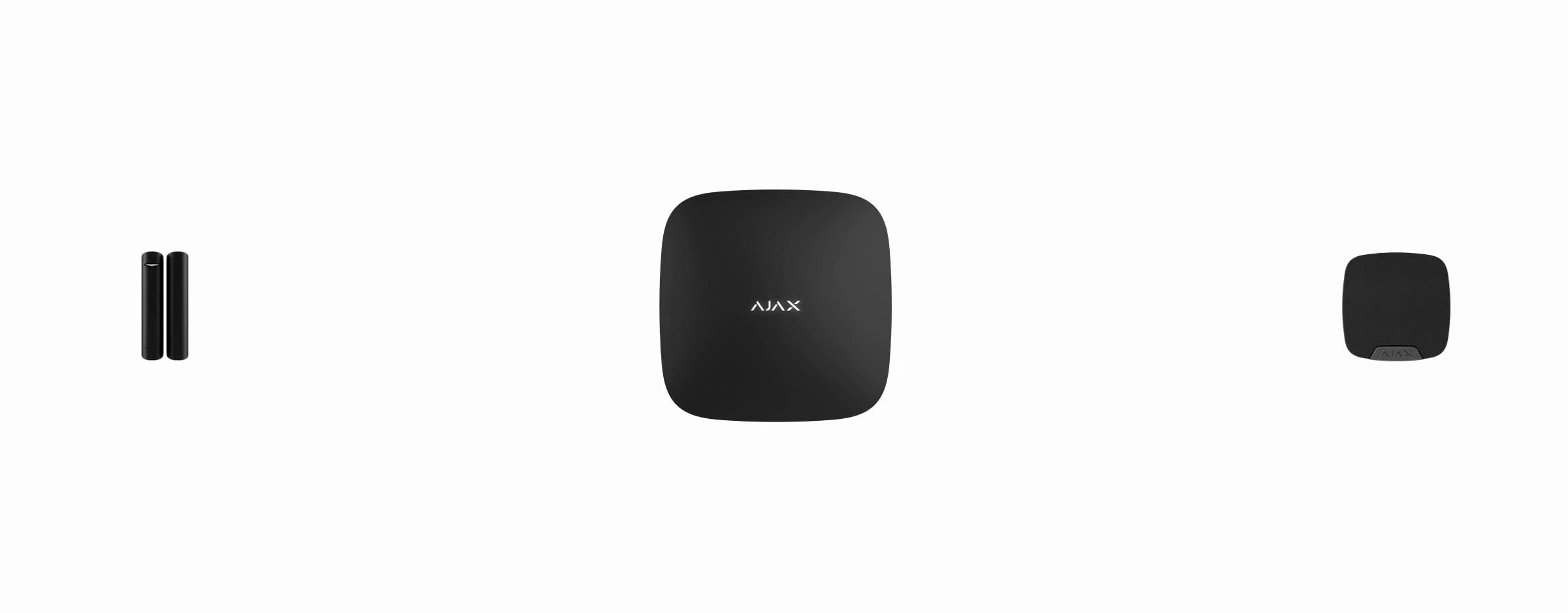

Tetiklenirse, kurulu dedektör anında hub'a bir alarm gönderir, bu da sisteme bağlı sirenleri etkinleştirir, senaryoları tetikler ve kullanıcıları ve güvenlik şirketini bilgilendirir. Tüm dedektör alarmları ve olayları Ajax uygulamalarının olay akışına kaydedilir.

Jeweller veri aktarım protokolü

Jeweller iki yönlü kablosuz bir veri aktarım protokolüdür ve hub'lar ile cihazlar arasında hızlı ve güvenilir iletişim sağlar. Dedektör, alarmları ve olayları iletmek için Jeweller'ı kullanır.

Daha fazla bilgi edinin

Olayları izleme istasyonuna gönderme

Ajax sistemi, alarmları SurGard (Contact ID), SIA (DC-09), ADEMCO 685 ve diğer protokoller formatlarında PRO Desktop izleme uygulamasına ve ayrıca alarm izleme merkezine (AİM) iletebilir.

Superior DoorProtect Plus Jeweller aşağıdaki olayları iletebilir:

1. Kurcalama alarmı. Tamper kurtarma.
2. Dedektör alarmı/kurtarma.
3. Superior DoorProtect Plus Jeweller'a bağlı bir üçüncü taraf kablolu dedektörün alarmı/geri yüklenmesi.
4. Hub veya radyo sinyali kapsama alanı genişletici ile bağlantı kaybı. Bağlantının yeniden kurulması.
5. Dedektörün kalıcı olarak devre dışı bırakılması/etkinleştirilmesi.
6. Dedektörün tek seferlik devre dışı bırakılması/etkinleştirilmesi.

Bir alarm alındığında güvenlik şirketinin izleme istasyonundaki operatör ne olduğunu ve hızlı müdahale ekibini tam olarak nereye göndereceğini bilir. Ajax cihazlarının adreslenebilirliği; olayların yanı sıra cihaz türü, adı, güvenlik grubu ve sanal oda bilgilerinin PRO Desktop veya AİM'ye gönderilmesine olanak tanır. Aktarılan parametreler listesinin AİM türüne ve izleme istasyonuyla iletişim için seçilen protokole göre farklılık gösterebileceğini unutmayın.

Sisteme ekleme

Superior DoorProtect Plus Jeweller'ı hub'a bağlamak için dedektörün sistemle aynı güvenli tesiste (hub telsiz ağının kapsama alanı içinde) bulunması gerekir. Dedektörün ReX veya ReX 2 radyo sinyali kapsama alanı genişletici aracılığıyla çalışması için önce cihazı hub'a eklemeniz, ardından kapsama alanı genişletici ayarlarından ReX veya ReX 2'ye bağlamanız gerekir.

Bir cihaz eklemeden önce

• Ajax PRO uygulamasını yükleyin.

• PRO hesabınıza giriş yapın veya yeni bir hesap oluşturun.

• Bir space seçin veya yeni bir space oluşturun.

  Space nedir

  Space nasıl oluşturulur

  Space işlevi, aşağıda listelenen uygulama sürümlerinde ve üzeri sürümlerde mevcuttur:

  • iOS için Ajax Security System 3.0;
  • Android için Ajax Security System 3.0;
  • iOS için Ajax PRO: Tool for Engineers 2.0;
  • Android için Ajax PRO: Tool for Engineers 2.0;
  • macOS için Ajax PRO Desktop 4.0;
  • Windows için Ajax PRO Desktop 4.0.

• En az bir sanal oda ekleyin.

• Space'e uyumlu bir hub ekleyin. Hub'ın açık olduğundan ve Ethernet, Wi-Fi ve/veya mobil ağ üzerinden internete bağlandığından emin olun.

• Space'in çözülü olduğundan ve Ajax uygulamasında durumunu kontrol ederek Hub'ın güncelleme başlatmadığından emin olun.

Hub'a bağlanma

1. Ajax PRO uygulamasını açın. Cihazı eklemek istediğiniz hub'ı seçin.

2. Cihazlar sekmesine gidin ve Cihaz ekle'ye tıklayın.

3. Cihazı adlandırın, QR kodunu tarayın veya yazın (dedektörün ve paketlendiği kutunun üzerindedir), bir oda ve bir grup (Grup modu etkinse) seçin.



4. Ekle'ye basın.

5. Güç butonuna 3 saniye basılı tutarak cihazı açın.



Bağlantı başarısız olursa dedektörü kapatın ve 5 saniye içinde tekrar deneyin. Hub'a eklenebilecek maksimum cihaz sayısına (hub modeline bağlı olarak) ulaşıldıysa yeni bir cihaz eklemeye çalıştığınızda bildirim alacağınızı unutmayın.

Hub'a bağlı dedektör Ajax uygulamasındaki hub cihazları listesinde görünecektir. Listedeki cihaz durumlarının güncellenmesi Jeweller veya Jeweller/Fibra ayarlarına bağlıdır; varsayılan değer 36 saniyedir.

Arızalar

Bir arıza tespit edildiğinde Ajax uygulaması, cihaz simgesinde bir arıza sayacı görüntüler. Tüm arızalar dedektör durumlarında gösterilir. Arızalı alanlar kırmızı renkle gösterilir.

Aşağıdaki durumlarda bir arıza görüntülenir:

• Dedektörün sıcaklığının kabul edilebilir sınırların dışında olması.
• Dedektör muhafazası açık (tamper tetiklendi).
• Jeweller üzerinden hub veya radyo sinyali kapsama alanı genişletici ile bağlantı yok.
• Cihazın pili zayıf.

Simgeler

Simgeler bazı dedektör durumlarını gösterir. Bunlara erişmek için:

1. Ajax uygulamasına giriş yapın.

2. Hub'ı seçin.

3. Cihazlar sekmesine gidin.

Durumlar

Bu durumlarda cihaz ve çalışma parametreleri hakkında bilgiler bulunur. Superior DoorProtect Plus Jeweller'ın durumları Ajax uygulamalarında bulunabilir:

1. Cihazlar sekmesine gidin.

2. Listeden Superior DoorProtect Plus Jeweller'ı seçin.

Ayarlar

Ajax uygulamalarında dedektör ayarlarını değiştirmek için:

1. Cihazlar sekmesine gidin.

2. Listeden Superior DoorProtect Plus Jeweller'ı seçin.

3. Dişli simgesine tıklayarak Ayarlar'a gidin.

4. Gerekli parametreleri ayarlayın.

5. Yeni ayarları kaydetmek için Geri'ye tıklayın.

Zil nasıl ayarlanır

Zil, sistem çözülüyken açılma dedektörlerinin tetiklendiğini belirten bir ses sinyalidir. Bu özellik, örneğin mağazalarda çalışanlara birinin binaya girdiğini bildirmek için kullanılır.

Zil iki aşamada ayarlanır: açma dedektörlerinin ayarlanması ve sirenlerin ayarlanması.

Zil hakkında daha fazla bilgi edinin

Chime için siren nasıl kurulur

Gösterge

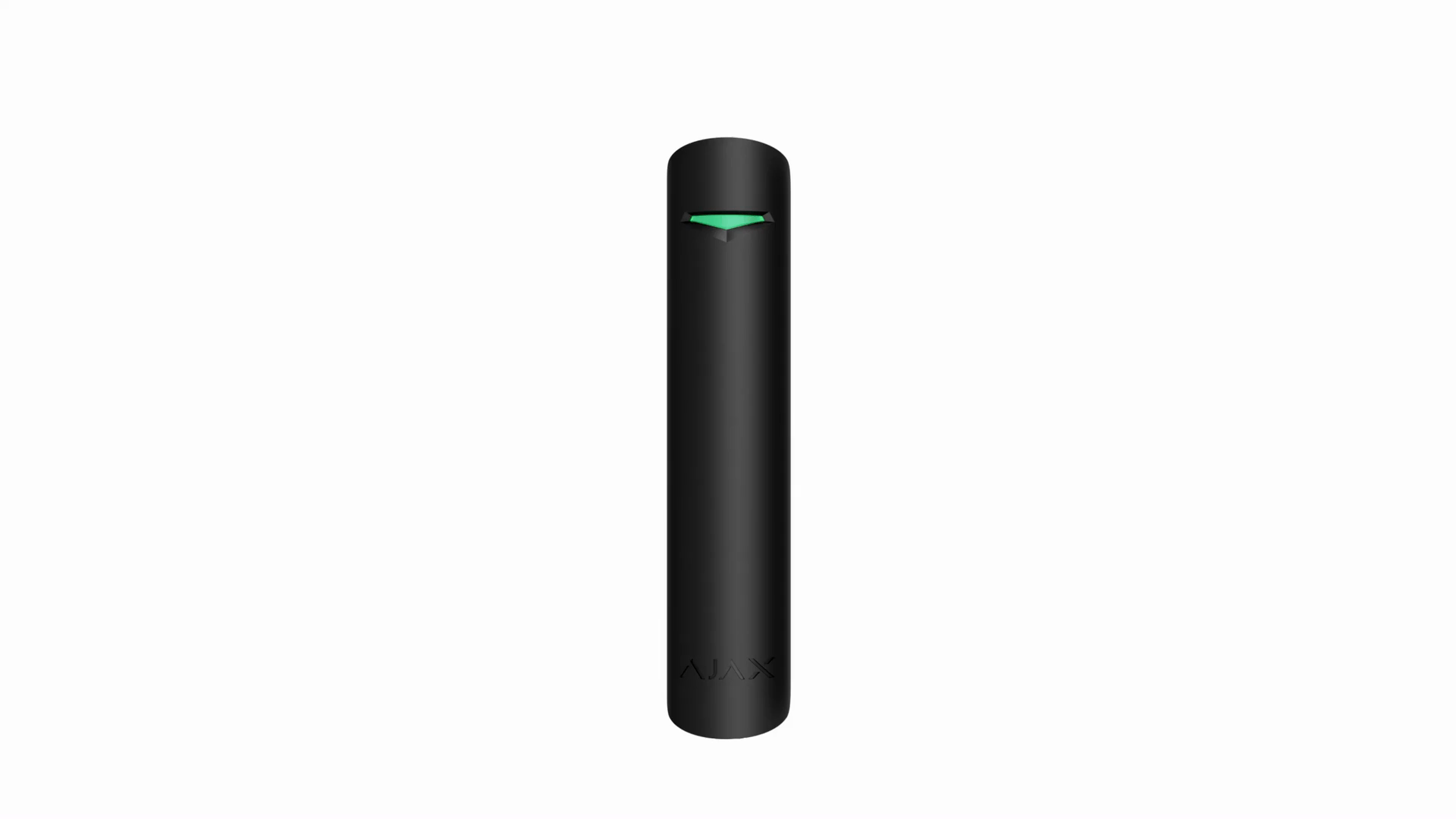

Superior DoorProtect Plus Jeweller LED göstergesi, dedektör tetiklendiğinde yanar ve diğer durumları hakkında bildirimde bulunabilir.

İşlevsellik testi

Ajax sistemi, cihazlar için doğru kurulum yerinin seçilmesine yardımcı olmak üzere çeşitli test türleri sunar. Testler hemen başlamaz. Ancak bekleme süresi, bir "hub—cihaz" yoklama aralığı süresini aşmaz. Yoklama aralığı hub ayarlarında kontrol edilebilir ve yapılandırılabilir (Hub → Settings → Jeweller veya Jeweller/Fibra).

Ajax uygulamasında bir test yapmak için:

1. Gerekli hub'ı seçin.

2. Cihazlar sekmesine gidin.

3. Listeden Superior DoorProtect Plus Jeweller'ı seçin.

4. Ayarlar'a gidin.

5. Bir test seçin:

   1. Jeweller sinyal gücü testi

   2. Algılama bölgesi testi

   3. Sinyal zayıflatma testi

6. Testi başlatın.

Dedektörün yerleştirilmesi

Superior DoorProtect Plus Jeweller'ın nereye yerleştirileceğini seçerken çalışmasını etkileyen parametreleri göz önünde bulundurun:

• Algılama bölgesi.
• Jeweller sinyal gücü.
• Dedektör ile hub veya kapsama alanı genişletici arasındaki mesafe.
• Telsiz sinyallerinin geçişinin önündeki engeller: duvarlar, katlar arası tavanlar, odada bulunan büyük nesneler.

Bir tesisin güvenlik sistemi için proje geliştirirken yerleştirme önerilerini dikkate alın. Güvenlik sistemi uzmanlar tarafından tasarlanmalı ve kurulmalıdır. Önerilen iş ortaklarının listesine buradan ulaşabilirsiniz.

Kurulum için ipuçları

Açılmaları algılamak için mıknatısın hareketli parçaya ve dedektörün kapı çerçevesine veya pencere çerçevesine yerleştirilmesi önerilir.

Superior DoorProtect Plus Jeweller'ın şok ve eğimi algılaması için dedektör hareketli bir parçanın üzerine yerleştirilmelidir.

Dedektöre göre mıknatıs yerleştirme

Mıknatıs, dedektör muhafazasına paralel olarak monte edilmelidir.

Dedektörü dik düzlemlere monte ederken küçük bir mıknatıs kullanın. Küçük mıknatıs ve dedektör arasındaki mesafe 1 cm'yi geçmemelidir.

Aynı düzleme monte edilmişse Superior DoorProtect Plus Jeweller'ın parçaları için büyük mıknatıs kullanın. Büyük mıknatıs ve dedektör arasındaki mesafe 2 cm'yi geçmemelidir.

Açılmayı tespit etmeye gerek yoksa mıknatıs monte edilmez. Bu durumda Ajax uygulamalarındaki dedektör ayarlarından açılma sensörünü devre dışı bırakmak gerekir.

Gerekirse dedektör yatay olarak konumlandırılabilir.

Dedektörü pencere veya kapı menteşesi tarafına monte etmeyiniz — açılmaya tepki vermeyebilir.

Superior DoorProtect Plus Jeweller çalışma mesafeleri*

Dedektöre göre mıknatıs üç eksen boyunca hareket edebilir: X (X1), Y veya Z. Bu, Superior DoorProtect Plus Jeweller kurulum konumuna bağlıdır. Örneğin:

• X ekseni (veya X1): panjur üzerinde.
• Y ekseni: sürgülü kapı üzerinde.
• Z ekseni: pencere üzerinde.

* — Küçük mıknatıs kullanıldığında tüm ölçüler küçülür.

Sinyal gücü

Jeweller sinyal gücü, belirli bir süre içinde teslim edilmeyen veya bozulan veri paketlerinin sayısına göre belirlenir. Cihazlar sekmesindeki simgesi sinyal gücünü gösterir:

• Üç diş — mükemmel sinyal gücü.
• İki diş — iyi sinyal gücü.
• Bir diş — düşük sinyal gücü, stabil çalışma garanti edilmez.
• Çarpı işaretli simge — sinyal yok.

Algılama bölgesi

Kurulum yerini seçerken mıknatısın çalışma alanını göz önünde bulundurun. Küçük mıknatıslar, reed kontaktan 1 cm'ye kadar olan mesafelerde çalışırken, daha büyük olanlar 2 cm'ye kadar olan mesafelerde çalışır.

Dedektörü kurarken Algılama Bölgesi Testini gerçekleştirin. Bu, cihazın çalışmasını kontrol etmenize ve dedektörün harekete tepki verdiği sektörü doğru bir şekilde belirlemenize olanak tanır.

Dedektör nerelere kurulmaz

1. Dış mekanlara. Bu yanlış alarmlara ve dedektör hatalarına yol açabilir.
2. Metal yapıların içine. Bu, radyo sinyalinin kaybolmasına neden olabilir.
3. Aynaların yakınına. Bu, radyo sinyalinin ekranlanmasına veya zayıflamasına neden olabilir.
4. Sıcaklık ve nem koşulları kabul edilebilir sınırların dışında olan binalara. Bu, dedektöre zarar verebilir.
5. Hub'ın veya radyo sinyali kapsama alanı genişleticinin 1 metre yakınına. Bu, dedektörle iletişimin kesilmesine yol açabilir.
6. Sinyal seviyesinin düşük olduğu yerlere. Bu, hub ile olan bağlantının kesilmesine neden olabilir.

Kurulum

Dedektörü monte etmek için:

1. SmartBracket montaj panelini aşağı doğru kaydırarak dedektörden çıkarın. Önce tutucu vidayı sökün.



2. SmartBracket panelini çift taraflı bant kullanarak seçilen kurulum noktasına sabitleyin.

   Çift taraflı bant sadece geçici kurulum için kullanılabilir. Bu tür bir bantla tutturulan cihaz her an yüzeyden ayrılabilir. Cihaz bantla sabitlendiği sürece, yüzeyden ayrıldığında tamper tetiklenmez.

3. Dedektörü SmartBracket üzerine yerleştirin. Cihazın LED göstergesi yanıp sönecektir. Bu, dedektör üzerindeki tamperin kapalı olduğunu gösteren bir sinyaldir.

   Dedektörü SmartBracket üzerine yerleştirirken LED göstergesi yanmazsa, Ajax uygulamasındaki tamper durumunu, bağlantıların düzgün yapıldığını ve dedektörün panele sıkıca sabitlendiğini kontrol edin.

4. Mıknatısı çift taraflı bantla yüzeye sabitleyin.

   Açılmayı tespit etmeye gerek yoksa mıknatıs monte edilmez.

5. Jeweller sinyal gücü testini çalıştırın. Önerilen sinyal gücü iki veya üç diştir. Sinyal gücü düşükse (tek diş), cihazın düzgün çalışacağını garanti etmiyoruz. Cihazın yerini değiştirmeyi düşünün, çünkü 20 santimetrelik bir konum değişimi bile sinyal gücünü önemli ölçüde artırabilir. Yer değişiminden sonra sinyal hâlâ zayıf veya kararsızsa radyo sinyali kapsama alanı genişletici kullanın.

6. Algılama Bölgesi Testini çalıştırın:

   1. Açılma sensörünü kontrol etmek için bir test gerçekleştirin: cihazın kurulu olduğu pencereyi veya kapıyı birkaç kez açıp kapatın. LED'in tepkisini izleyin: Kapı/pencere her açıldığında veya kapandığında yanıp sönmelidir. Test sırasında dedektör 5 denemenin 5'inde de tepki vermiyorsa kurulum yerini veya yöntemini değiştirmeyi deneyin. Mıknatıs dedektörden çok uzakta olabilir.

   2. Eğim ve şok sensörlerini kontrol etmek için teste başlamadan önce dedektör ayarlarından bu sensörleri etkinleştirin. Dedektörü montaj panelinden çıkarın ve düz bir yüzeye yerleştirin. Testi başlatın. Eğim sensörünü test etmek için dedektörü yüzeyden kaldırın ve dikey olarak eğin. Şok sensörünü test etmek için dedektörün yerleştirildiği yüzeyde bir darbe simüle edin. LED'in tepkisini izleyin: kaydedilen her eğim ve şokta yanıp sönmelidir.

7. Sinyal zayıflatma testini çalıştırın. Test sırasında kurulum yerindeki farklı koşulları simüle etmek için sinyal gücü kontrollü olarak azaltılır ve artırılır. Kurulum yeri doğru seçilirse dedektör 2–3 diş seviyesinde istikrarlı bir sinyal gücüne sahip olur.

8. Testler başarıyla tamamlanırsa dedektörü ve mıknatısı birlikte verilen vidalarla sabitleyin. Tüm sabitleme noktalarını kullanın.

   1. Dedektörü monte etmek için: SmartBracket montaj panelinden çıkarın. Ardından SmartBracket panelini birlikte verilen vidalarla sabitleyin. Dedektörü panel üzerine takın.



   2. Büyük mıknatısı monte etmek için: SmartBracket montaj panelinden çıkarın.



      Ardından SmartBracket panelini birlikte verilen vidalarla sabitleyin. Mıknatısı panel üzerine takın.



   3. Küçük mıknatısı monte etmek için: arka kısmını düz bir nesneyle kanırtarak muhafazasını sökün. Bunun için düz tornavida kullanın. Parçayı yüzeye mıknatıslarla sabitleyin; bunun için birlikte verilen vidaları kullanın. Ardından ön paneli yerine takın.





9. Dedektörün ve mıknatısın muhafazasının altındaki tutucu vidayı sıkın. Bu vida, dedektörün ve mıknatısın daha sağlam bir şekilde sabitlenmesi ve hızlıca sökülmeye karşı korunması için gereklidir.



Üçüncü taraf kablolu dedektör bağlama

NC (normalde kapalı) kontak türüne sahip kablolu bir dedektör Superior DoorProtect Plus Jeweller'a bağlanabilir. Bu, hareket, açılma veya titreşim dedektörü olabilir.

Superior DoorProtect Plus Jeweller üçüncü taraf dedektöre güç sağlamaz. Dedektör ayrı olarak bağlanmalıdır. Üçüncü taraf dedektörün türünü ve giriş voltajını öğrenmek için cihazın belgelerine bakın veya üreticinin teknik desteğiyle iletişime geçin.

Üçüncü taraf dedektörü Superior DoorProtect Plus Jeweller'dan en fazla 1 metre uzağa kurun. Kablo uzunluğunun artırılması cihazlar arasındaki iletişim kalitesini düşürür.

Üçüncü taraf kablolu dedektörü bağlamak için:

1. Zaten takılıysa dedektörü montaj panelinden çıkarın.

2. Çıkış kabloları için dedektör muhafazasındaki fişleri dikkatlice ayırın.



3. Üçüncü taraf kablolu dedektörün kablosunu Superior DoorProtect Plus Jeweller muhafazasına yönlendirin.

4. Kablolu dedektörü Superior DoorProtect Plus Jeweller terminallerine bağlayın.



5. Superior DoorProtect Plus Jeweller ayarlarında Harici kontak seçeneğini etkinleştirin.

6. Bağlı kablolu dedektörün çalışmasını kontrol edin. Harici dedektör tetiklenirse bir bildirim alırsınız.

Panjur açıkken alarm almak için Superior DoorProtect Plus Jeweller'a normalde kapalı kontağı olan kablolu bir panjur hareket dedektörü bağlayın.

Panjur hareket dedektörü Superior DoorProtect Plus Jeweller'a nasıl bağlanır

Bakım

Dedektörün çalışmasını düzenli olarak kontrol edin. İdeal kontrol sıklığı üç ayda birdir. Cihaz muhafazasını toz, örümcek ağı ve diğer maddelerle kirlendikçe temizleyin. Ekipman bakımı için uygun, yumuşak ve kuru bir bez kullanın.

Dedektörü temizlemek için alkol, aseton, benzin ve aktif çözücü içeren başka maddeler kullanmayın.

Superior DoorProtect Plus Jeweller, standart Jeweller veya Jeweller/Fibra ayarlarında günde 10 açılma/kapanma ile birlikte verilen pillerle 5 yıla kadar çalışır. Güvenlik sistemi pillerin değiştirilmesi konusunda erken bir uyarı gönderir. Bir alarm durumunda LED, yavaşça yeşil yanar ve söner.

Bildirimi alınca pilleri hemen değiştirmenizi öneririz. Lityum pillerin kullanılması tavsiye edilir. Bunlar yüksek kapasiteye sahiptir ve sıcaklıklardan daha az etkilenir.

Piller nasıl değiştirilir

Teknik özellikler

Superior DoorProtect Plus Jeweller'ın tüm teknik özellikleri

Standartlara uygunluk

EN gerekliliklerine uygun kurulum

Garanti

Limited Liability Company "Ajax Systems Manufacturing" ürünlerinin garantisi satın alındıktan sonra 2 yıl boyunca geçerlidir.

Cihaz düzgün çalışmıyorsa lütfen önce Ajax Teknik Destek ile iletişime geçin. Pek çok vakada teknik sorunlar uzaktan çözülebilir.

Garanti yükümlülükleri

Kullanıcı Sözleşmesi

Teknik Destek ile iletişime geçin:

• e-posta

• Telegram

“AS Manufacturing” LLC tarafından üretilmiştir
