Superior DoorProtect Plus Jeweller
Раніше: DoorProtect S Plus Jeweller
Бездротовий комбінований датчик відчинення, удару та нахилу з двома герконами й акселерометром. Версія Ajax Superior
Сумісність пристроїв
ПеревіритиЗв’язок
Протокол передавання даних Superior Jeweller
Пропрієтарний бездротовий протокол для передавання команд, тривог і подій.
Особливості:
- Двосторонній звʼязок.
- Передовий захист від саботажу.
- Вдосконалене блокове шифрування з динамічним ключем.
- Миттєві сповіщення.
- Дистанційне керування та налаштування в застосунках Ajax.
Superior Jeweller доступний для пристроїв із версією прошивки 6.66.1.7 або новіше.
Діапазони частот
865,0–868,0 МГц
868,0–868,6 МГц
868,7–869,2 МГц
869,4–869,65 МГц
Для пристроїв із версією прошивки 6.66.1.7 або новіше. Пристрої з попередніми версіями прошивки працюють лише в діапазоні радіочастот 868,0–868,6 МГц.
Максимальна ефективна випромінювана потужність (ERP)
до 20 мВт
Автоматичне регулювання потужності для зниження енергоспоживання та радіозавад.
Модуляція радіосигналу
GFSK
Дальність радіозв’язку
до 1200 м
Між пристроєм і хабом (або ретранслятором) за відсутності перешкод. Максимальна дальність залежить від моделі хаба.
Шифрування зв’язку
Усі дані, що зберігаються та передаються, захищені вдосконаленим шифруванням, що гарантує їхні конфіденційність і цілісність.
Радіочастотний гопінг
Для запобігання радіозавадам і глушінню.
Виявлення
Чутливі елементи
1 акселерометр
2 геркони
Магніт може бути встановлений з лівого або правого боку датчика.
Магніти
малий та великий в комплекті
Малий магніт діє на відстані до 1 см від датчика, а великий — до 2 см.
Захист від брязкоту геркона
Датчик не реагує на вібрації тривалістю до 0,15 с.
Під’єднання додаткового датчика
Дротовий датчик з типом контакту NC (нормально замкнений, НЗ).
Чутливість до ударів
3 рівні
Радіус виявлення залежить від типу матеріалу:
- Обрамлене скло — 1,2 м (високий рівень чутливості), 1 м (низький рівень чутливості).
- Дерев'яна поверхня — 1,2 м (високий рівень чутливості), 1 м (низький рівень чутливості).
- Бетонна поверхня — 0,75 м (високий рівень чутливості), 0,5 м (низький рівень чутливості).
Чим гладша і чистіша поверхня, тим більший радіус виявлення.
Функція пропуску одиничного удару
Налаштовує PRO або користувач з правами адміністратора у застосунку Ajax.
Поріг спрацювання сенсора нахилу
від 5° до 25°
Налаштовує PRO або користувач з правами адміністратора у застосунку Ajax.
Сповіщення про відчинення
Коли система не в режимі охорони — сирена сповіщає про спрацювання датчиків відчинення.
Геркон
Під’єднання додаткового датчика
Чутливість до ударів
Рекомендації
Не встановлюйте датчик, використовуючи обидва магніти одночасно. Датчик розпізнає лише один магніт з одного боку від нього — лівого або правого.
Пристрій призначений лише для встановлення в приміщенні.
Захист від саботажу
Тривога тампера
Сповіщення про спробу відірвати датчик від поверхні або зняти з кріплення.
Утримуючий гвинт
щоб надійно закріпити датчик на SmartBracket
Захист від підміни
автентифікація пристрою
Виявлення втрати звʼязку
від 36 с
Залежить від налаштувань Jeweller або Jeweller/Fibra.
Живлення
Батарея
1 × CR123A
Попередньо встановлена.
Тип
тип C
Розрахунковий строк роботи від батареї
до 5 років
Діапазон робочої напруги датчика
2,1−3,3 В⎓
Номінальна робоча напруга датчика
3 В⎓
Споживання струму датчиком у стані спокою при номінальній напрузі
0,013 мА
Максимальний струм споживання датчиком при номінальній напрузі
10,5 мА
Повна ємність
1600 мА·год
Напруга за низького заряду батареї
2,5 В
Напруга відновлення низького заряду батареї
2,7 В⎓
Напруга відпрацьованої батареї
2,1 В⎓
Пристрій вимикається.
Ємність відпрацьованої батареї
300 мА·год
Виробник
Panasonic
Корпус

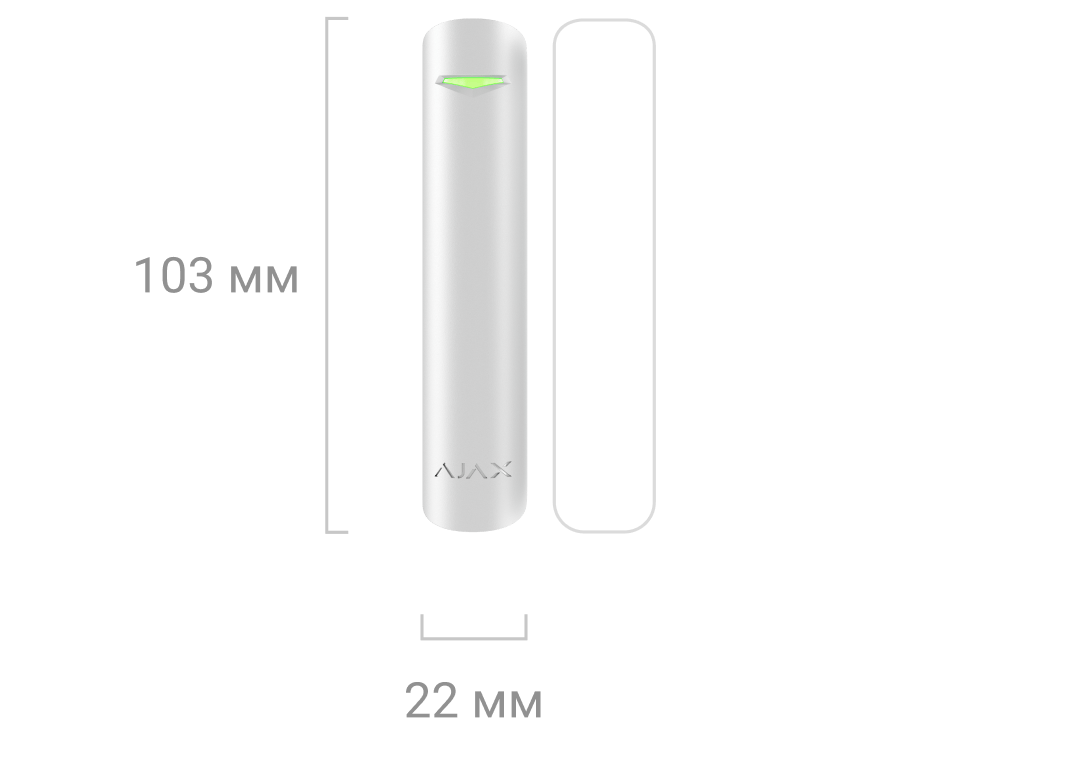

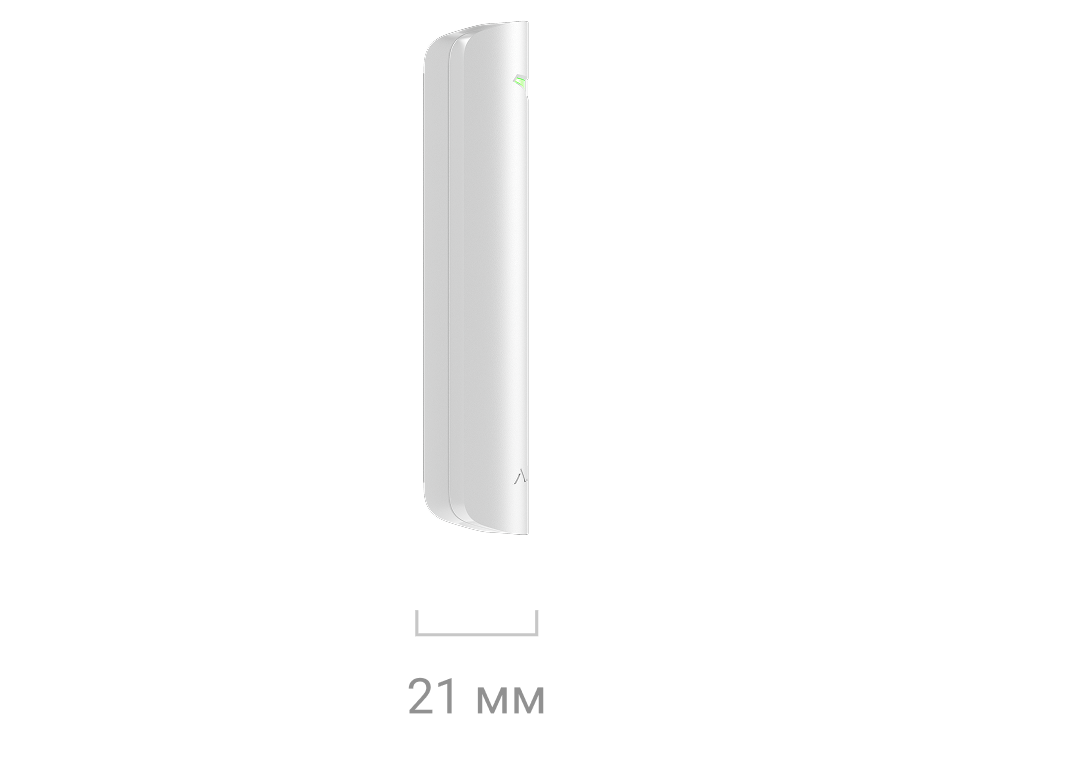

Розміри датчика
103 × 22 × 21 мм
Розміри великого магніту
103 × 22 × 21 мм

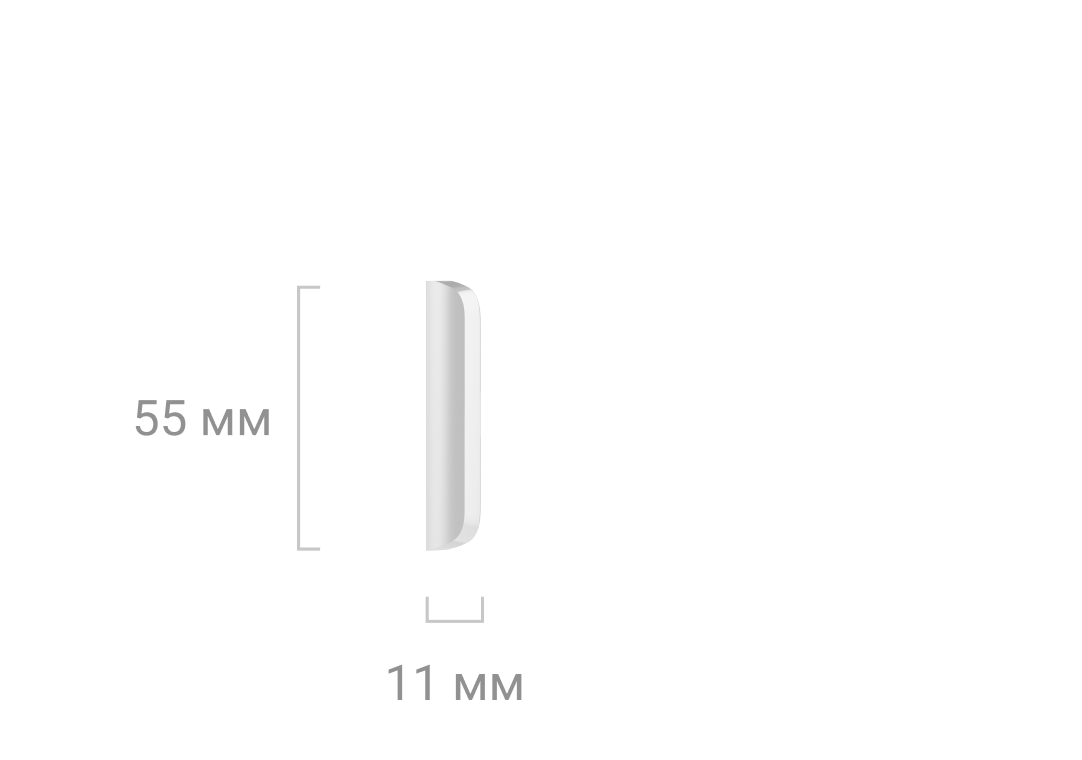

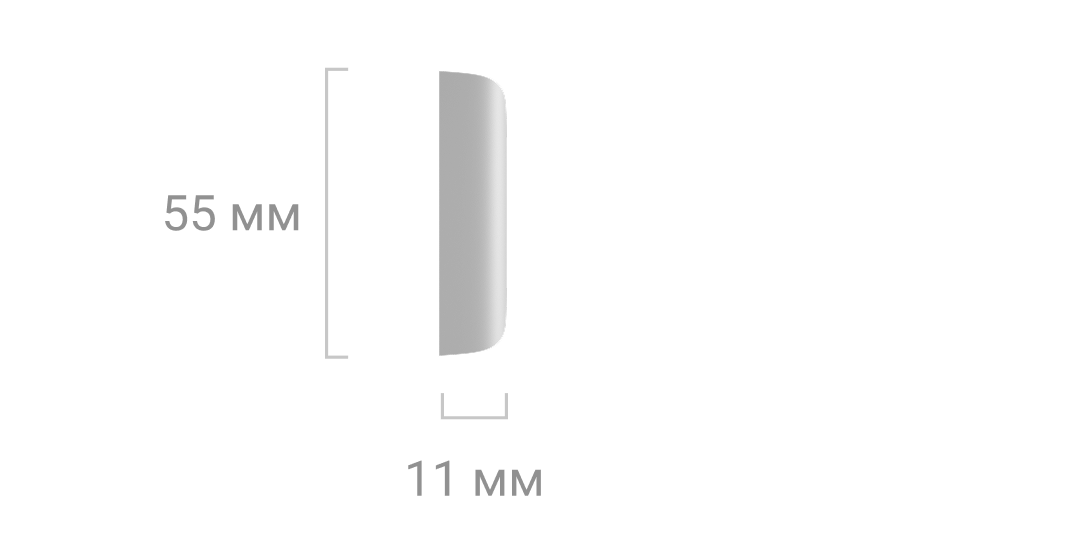

Розміри малого магніту
55 × 11 × 6 мм
Вага білого пристрою
37 г
Вага чорного пристрою
34 г
Діапазон робочих температур
від -10°C до +40°C
Допустима вологість
до 75%
Клас захисту
IP50, IK04
Кольори
Чорний
Білий
Комплектація
Superior DoorProtect Plus Jeweller
Кріпильна панель SmartBracket з утримуючим гвинтом
Елемент живлення CR123A (попередньо встановлений)
Великий магніт
Малий магніт
Виносна клема
Монтажний комплект
Коротка інструкція
Сертифікація та відповідність стандартам
Superior DoorProtect Plus Jeweller
Superior DoorProtect Plus Jeweller
Відповідність стандартам охоронної сигналізації
Сертифікат виданий TREZOR TEST s.r.o.
EN 50131-1:2006 / A1:2009 / А2:2017 / A3:2020
EN 50131-2-6:2008
EN 50131-2-8:2016
EN 50131-5-3:2017
EN 50131-6:2017 / A1:2021**
PD 6662:2017*
Клас захисту (SG)
Сертифікат виданий TREZOR TEST s.r.o.
2
Директива щодо радіообладнання (RED)
Сертифікат виданий MiCOM Labs
EN 300 220-1 V3.1.1
EN 300 220-2 V3.2.1
Директива щодо обмеження використання певних небезпечних речовин в електричному та електронному обладнанні (RoHS)
Звіт про випробування виданий Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Директива щодо електромагнітної сумісності (EMC)
Сертифікат виданий MiCOM Labs
EN 301 489-1 V2.2.3
EN 301 489-3 V2.1.1
Директива щодо низьковольтного обладнання (LVD)
Сертифікат виданий TREZOR TEST s.r.o.
EN 62479:2010
EN 62368-1:2020+A11:2020
Кліматичний клас по EN 50131
Сертифікат виданий TREZOR TEST s.r.o.
||
INCERT
Сертифікат виданий Kiwa Nederland B.V.
T 031:2017+A1:2018+A2:2022
SSF
Сертифікат виданий Svensk Certifiering Norden AB
SSF 1014v5: Larmklass R
PSTI UK
Schedule 1
Certification NF&A2P – 2 Boucliers suivant le référentiel NF324-H58
Organismes certificateurs :
Certificat №: 2324050007
- NF324-H58
- NF EN 50131-2-6
- RTC 50131-2-6
- NF EN 50131-5-3
- RT 48-228
- NF EN 50130-4
- NF EN 50130-5
