دليل استخدام Superior Hub Hybrid (4G) (without casing)

تُعد Superior Hub Hybrid (4G) (without casing) لوحة تحكُّم مختلطة لنظام Ajax الأمني. يمكن تركيب اللوحة في Case D (430) وهي متوافقة مع أجهزة Ajax السلكية واللاسلكية. وتتحكّم في تشغيل جميع الأجهزة المتصلة وتتفاعل مع المستخدم والشركة الأمنية. تتوفر لوحة التحكُّم بإصدارين: إما في العلبة الافتراضية أو كلوحة دون علبة. يُطلق على الأولى اسم Superior Hub Hybrid.

تتطلب لوحة التحكُّم الوصول إلى الإنترنت للاتصال بخدمة Ajax Cloud. قنوات الاتصال المتاحة: الإيثرنت وبطاقتي SIM. تتوفر Superior Hub Hybrid (4G) (without casing) في إصدار واحد فقط، والذي يتضمن مودم 2G/3G/4G (LTE).

تتميز Superior Hub Hybrid (4G) (without casing) بموصل لتوصيل لوحة الحماية من التلاعب بلوحة لوحة التحكُّم عند تركيبها في Case لحمايتها من الخلع. وهي مزودة بزري حماية من التلاعب على الجانبين الأمامي والخلفي من اللوحة، لكنهما غير مستخدمين حاليًا في هذا الإصدار من لوحة التحكُّم. تعمل الوحدة من مصدر طاقة أساسي 100–240 فولت~، ويمكن أيضًا تشغيلها من بطارية احتياطية 12 فولت⎓.

العناصر الوظيفية

1. مؤشر LED لحالة لوحة التحكُّم وقنوات الاتصال المتصلة.

2. مؤشر LED لحالة الأجهزة المتصلة بخطوط Fibra للوحة التحكُّم.

3. فتحة بطاقة مايكرو SIM 1.

4. فتحة بطاقة مايكرو SIM 2.

5. زر الحماية من التلاعب في الجهة الأمامية. غير مستخدم في هذا الإصدار من لوحة التحكُّم. يكتشف محاولات إزالة غطاء علبة لوحة التحكُّم Superior Hub Hybrid.

6. رمز الاستجابة السريعة (QR) والمعرّف (الرقم التسلسلي) للجهاز.

7. موصّل كابلات الطاقة.

8. موصّل كابل الإيثرنت.

9. زر التشغيل.

10. أطراف توصيل بطارية احتياطية بجهد 12 فولت.

11. أطراف خط Fibra لتوصيل الأجهزة السلكية.

12. مؤشر خطأ البطارية. يضيء في حالة عكس القطبية عند توصيل البطارية (عند توصيل طرف البطارية ”-“ بالطرف ”+“ والعكس صحيح).

13. ثقوب التعليق لتركيب لوحة Superior Hub Hybrid في Case D (430) باستخدام Module Holder (type B).

14. موصّل لربط لوحة الحماية من التلاعب بلوحة التحكُّم. توجد لوحة الحماية من التلاعب في المجموعة الكاملة للعلبة Case، والتي تُباع بشكل منفصل.

15. موصّل لربط مؤشر LED الخارجي بلوحة التحكُّم. مؤشر LED الخارجي مُرفَق في مجموعة Superior Hub Hybrid (4G) (without casing) الكاملة.

16. موصّل هوائي خارجي لقناة اتصال شبكة الهواتف المحمولة (موصّل SMA أنثى).

17. زر الحماية من التلاعب الخلفي. غير مستخدم في هذا الإصدار من لوحة التحكُّم. في Superior Hub Hybrid، يُخطر بمحاولات فصل علبة لوحة التحكُّم عن السطح.

أطراف خط Fibra

تحتوي لوحة التحكُّم Superior Hub Hybrid على 8 خطوط Fibra. الأرقام من 1 إلى 8 موضّحة على لوحة التحكُّم.

أطراف خط Fibra:

1. +24 V — طرف إمداد الطاقة 24 فولت⎓.

2. A — طرف الإشارة الأول.

3. B — طرف الإشارة الثاني.

4. GND — طرف الطاقة الأرضي.

مبدأ التشغيل

تُعدّ Superior Hub Hybrid لوحة تحكّم مختلطة في نظام Ajax الأمني. وتتحكّم في تشغيل الأجهزة المتصلة. تُضاف لوحة التحكُّم إلى مساحة (Space) — كيان افتراضي حيث تُجمَع أجهزة متعددة تعمل ذاتيًا في منشأة مادية واحدة.

كيفية إنشاء مساحة

يمكنك توصيل ما يصل إلى 100 جهاز Ajax سلكي ولاسلكي بلوحة التحكُّم Superior Hub Hybrid. تقي الأجهزة المتصلة من التسلُّل، والحريق، وتسرُّب المياه، وتُتيح التحكُّم في الأجهزة الكهربائية وفقًا للسيناريوهات أو يدويًا – في تطبيق الهاتف المحمول أو بالضغط على زر الذعر، أو LightSwitch، أو لوحة مفاتيح مزودة بشاشة تعمل باللمس.

للتحكُّم في تشغيل جميع أجهزة نظام الأمن، تتواصل لوحة التحكُّم بالأجهزة المتصلة باستخدام ثلاثة بروتوكولات مشفرة:

1. Jeweller بروتوكول لاسلكي لنقل الأحداث والإنذارات من أجهزة Ajax اللاسلكية. ويبلغ مدى الاتصال 2,000 متر دون أي عوائق مثل الجدران، أو الأبواب، أو التركيبات الداخلية.

   معرفة المزيد عن Jeweller

2. يُعد Wings بروتوكول لاسلكي لإرسال حزم بيانات كبيرة. ويبلغ مدى الاتصال 1,700 متر دون أي عوائق مثل الجدران، أو الأبواب، أو التركيبات الداخلية.

3. يُعدّ Fibra بروتوكولاً سلكيًا لنقل أحداث وإنذارات أجهزة Ajax اللاسلكية. يصل مدى الاتصال إلى 2,000 متر عند استخدام كابل U/UTP cat.5 مزدوج مجدول.

   معرفة المزيد عن Fibra

عند تحفيز جهاز، يطلق النظام إنذارًا في أقل من ثانية، بِغضّ النظر عن بروتوكول الاتصال. وفي حالة صدور إنذار، تنشّط لوحة التحكُّم صفارات الإنذار، وتبدأ السيناريوهات، وتُخطر مركز المراقبة التابع لشركة الأمن وجميع المستخدمين.

الحماية من التخريب

OS Malevich

تعمل لوحة التحكُّم Superior Hub Hybrid بنظام التشغيل OS Malevich في الوقت الفعلي. وهي محمية من الفيروسات والهجمات السيبرانية.

يوفر نظام التشغيل OS Malevich ميزات ووظائف جديدة لنظام Ajax الأمني من خلال التحديثات عبر الأثير. ولا يتطلب التحديث تدخّل مهندس تركيب أو مستخدم.

يستغرق التحديث ما يصل إلى دقيقتين مع إيقاف نظام الأمن وتوصيل مصدر الطاقة الخارجي والبطارية الاحتياطية.

كيفية تحديث نظام التشغيل OS Malevich

حساب Ajax

لإعداد النظام، ثبِّت تطبيق Ajax PRO وسجّل الدخول إلى حساب PRO الخاص بك أو أنشئ حسابًا جديدًا إذا لم يكن لديك واحد. لا تنشئ حسابًا جديدًا لكل مساحة (Space) حيث يمكن لحساب واحد إدارة أنظمة أمن متعددة. عند الضرورة، يمكنك تهيئة حقوق وصول منفصلة لكل مساحة (Space).

كيفية تسجيل اشتراك مستخدم PRO

تُخزَّن إعدادات المستخدم، والأنظمة، ومعلمات الأجهزة المتصلة في مساحة (Space). لا يؤدي تغيير مسئول مساحة (Space)، أو إضافة مستخدمين أو إزالتهم إلى إعادة ضبط إعدادات الأجهزة المضافة إلى المساحة (Space).

موضع الجهاز

يجب تركيب Superior Hub Hybrid (4G) (without casing) في Case D (430). لوحة التحكُّم مُصمّمة للتركيب في الداخل فقط. يُنصح باختيار موقع التركيب حيث تكون لوحة التحكُّم مخفيةً عن أعين المتطفلين، في غرفة التخزين مثلاً. سيساعد ذلك في تقليل خطر التخريب أو التشويش على نظام الأمن.

اختر موقعًا حيث يمكن للوحة التحكُّم استخدام جميع قنوات الاتصال الممكنة: إيثرنت وبطاقتي SIM. يجب أن تكون قوة إشارة شبكة الهواتف المحمولة في موقع التركيب مستقرة وتصل إلى 2-3 شُرط. ويوصى بتركيب ExternalAntenna في الأماكن حيث يكون استقبال الإشارة ضعيفًا. لا يمكن ضمان تشغيل الجهاز بشكل صحيح إذا كانت إشارة الهاتف المحمول ضعيفة.

عند اختيار موقع التركيب، ضع في الحسبان المسافة بين لوحة التحكُّم والأجهزة اللاسلكية ووجود عوائق بينهما تعيق مرور الإشارة اللاسلكية: الجدران، أو الأرضيات، أو الأجسام الكبيرة الحجم الموجودة في الغرفة.

لحساب قوة الإشارة تقريبيًا في مكان التركيب، استخدِم حاسبة نطاق الاتصال اللاسلكي الخاصة بنا. استخدم حاسبة Fibra للطاقة لحساب نطاق التوصيل السلكي.

أجرِ اختبارات قوة إشارة Jeweller، وWings، وFibra. يجب أن تكون قوة الإشارة ثابتة تبلغ 2-3 شُرط مع جميع الأجهزة المتصلة في موقع التركيب المُختار. فإذا كانت قوة الإشارة شرطة واحدة أو صفر، لا نضمن استقرار تشغيل الجهاز.

إذا كان النظام يحتوي على أجهزة ذات قوة إشارة تبلغ 1 أو 0 شرطة، ففكر في تغيير مكان لوحة التحكُّم أو الجهاز. إذا لم يكن ذلك ممكنًا أو إذا كانت قوة إشارة الجهاز ما زالت منخفضة أو غير مستقرة بعد نقله، فاستخدم أجهزة توسيع النطاق.

اتبع هذه التوصيات عند تصميم مشروع نظام للمنشأة. يجب على المحترفين فقط تصميم نظام Ajax وتركيبه. قائمة شركاء Ajax المعتمدين متاحة هنا.

التركيب في Case

يجب تركيب Superior Hub Hybrid (4G) (without casing) في Case D (430)، والتي تباع بشكل منفصل. يمكن تركيب اللوحة بجوار أجهزة أخرى في Case D (430). استخدم أداة تكوين Case لتحديد الترتيب الأمثل لأجهزة Fibra الخاصة بك داخل العلبة.

تتميز Case بوجود حوامل للوحدات، وقنوات الأسلاك، ولوحة الحماية من التلاعب التي تتصل بموصل لوحة التحكُّم. يوضح المخطط أدناه مكان تركيب اللوحة.

إذا كنت بحاجة إلى تركيب لوحة تحكّم مع وحدة دمج في العلبة نفسها، فاستخدم المخطط التالي.

لا تضع لوحين في خط أفقي — فليس هناك مساحة كافية لهما في العلبة.

الأماكن التي يحظر تركيب Superior Hub Hybrid (4G) (without casing) فيها

التصميم

من الضروري تصميم مشروع النظام بشكل صحيح لضمان تركيب الأجهزة وتهيئتها بطريقة صحيحة. يجب أن يراعي التصميم عدد الأجهزة الموجودة في المنشأة وأنواعها، ومواقعها الدقيقة، وارتفاعات تركيبها، وطول خطوط Fibra السلكية وكابلات الأجهزة الأخرى، ونوع الكابل المُستخدم، والمعلمات الأخرى. راجع المقالة لمعرفة نصائح تصميم مشروع نظام Fibra.

تصميم الشبكة

يمثل Fibra بروتوكول نقل البيانات لأجهزة Ajax السلكية. وعلى المستوى المادي، يشبه نظام Fibra اتصال الناقل: تتصل الكواشف بلوحة التحكُّم باستخدام كابل رباعي النواة. تدعم أنظمة Ajax تصميم الشبكة: الخطي (التوصيل الشعاعي)، والحلقي، والشجري. يمكنك معرفة المزيد حول تصميمات الشبكة في هذه المقالة.

طول الكابل ونوعه

يبلغ الحد الأقصى لنطاق الاتصال السلكي باستخدام تصميم الشبكة الخطي (التوصيل الشعاعي) 2,000 متر، وباستخدام التصميم الحلقي — 500 متر.

التحقُّق باستخدام الحاسبة

لقد طورنا حاسبة Fibra للطاقة لضمان تصميم المشروع بشكل صحيح وعمل النظام على النحو المنشود عمليًا. حيث تساعد في التحقُّق من جودة الاتصال وطول الكابل لأجهزة Fibra السلكية عند تصميم مشروع النظام.

التحضير للتركيب

تنظيم الكابلات

قبل وضع الكابلات، تحقق من لوائح الكهرباء والسلامة من الحرائق المعمول بها في منطقتك. واتبع هذه المعايير واللوائح بدقة. تتوفر نصائح حول تنظيم الكابلات في هذه المقالة.

توجيه الكابلات

نوصي بشدة بمراجعة قسم اختيار مكان تركيب الجهاز بعناية قبل بدء التركيب. ويُرجى الالتزام بمشروع النظام المذكور دون انحراف عنه. فقد تؤدي مخالفة قواعد تركيب Superior Hub Hybrid (4G) (without casing) الأساسية وتوصيات هذا الدليل إلى مشكلات التشغيل، فضلاً عن انقطاع الاتصال بالجهاز.

يجب وضع كابلات الإشارة الخاصة بأجهزة Fibra على مسافة 50 سم على الأقل من كابلات الطاقة عندما تكون متوازية في حالة تقاطعها، وفي حالة تقاطعها يجب أن تكون بزاوية 90 درجة. راقب نصف قطر الانحناء المسموح به للكابل. يُحدَّد نصف قطر الانحناء من قبل الشركة المصنّعة في مواصفات الكابل. وإلا، فإنك تخاطر بإتلاف الموصّل أو كسره. تتوفر نصائح حول توجيه الكابلات في هذه المقالة.

تجهيز الكابلات للتوصيل

أولاً، أزل الطبقة العازلة وأزل غلاف الكابل باستخدام أداة تقشير العازل. يجب أن تكون نهايات الأسلاك التي تدخل في أطراف الجهاز مُغلفة بالقصدير أو مكبوسة بجلبة. فهذا يضمن اتصالاً موثوقًا ويحمي الموصّل من الأكسدة. تتوفر نصائح حول تجهيز الكابلات في هذه المقالة.

التركيب

عند التوصيل بأطراف الجهاز، لا تلف الأسلاك معًا، ولكن الحمها. يجب أن تكون أطراف الأسلاك التي تدخل في أطراف الجهاز مُغلفة بالقصدير أو مكبوسة بطرق خاصة. وهذا سيضمن اتصالاً موثوقًا به. التزم بإجراءات السلامة وقواعد عمل التركيبات الكهربائية عند توصيل لوحة التحكُّم والأجهزة السلكية.

لتركيب لوحة التحكُّم Superior Hub Hybrid (4G) (without casing) في Case:

1. جهّز فتحات الكابلات في Case مُسبقًا.

2. احفر ثقبًا بقطر 10 ملليمترات للمؤشر الضوئي في الجزء السفلي أو الجانبي من العلبة، بالقرب من المكان الذي ستُركب فيه لوحة LED.



3. ركّب المؤشر الضوئي ولوحة LED من مجموعة Superior Hub Hybrid (4G) (without casing) الكاملة.





4. وجّه كابلات الطاقة والإيثرنت إلى Case من خلال الثقوب المُعدّة مسبقًا./li>

5. ثبّت Case على سطح رأسي في موضع التركيب المُحدد باستخدام المسامير المُرفقة في جميع نقاط التثبيت.

   ملحوظة: توجد إحدى نقاط التثبيت في الجزء المثقوب أعلى زر الحماية من التلاعب — وهي نقطة مهمة لتحفيز زر الحماية من التلاعب إذا حاول أحدهم فصل العلبة.

   يُرجى قراءة الدليل المُرفق مع البطارية قبل التركيب. يجب تركيب بعض البطاريات رأسيًا فقط (مع توجيه أطراف التوصيل لأعلى). وقد يؤدي تركيبها بأي وضع آخر إلى تدهور حالة البطارية بسرعة.

6. ثبّت حاملين من نوع Module Holder (type B) باستخدام قضبان Case.

7. ركّب لوحة Superior Hub Hybrid (4G) (without casing) على الحوامل.

8. ثبّت البطارية على الحوامل المحددّة المتوفرة في Case. ثبّت البطارية باستخدام شريط التثبيت.

9. ركّب لوحة الحماية من التلاعب بالعلبة Case وصلها بطرف لوحة التحكُّم المناسب.

10. وصّل Ajax ExternalAntenna بمنفذ الاتصال المناسب عند الحاجة.

    استخدم Ajax ExternalAntenna فقط. لا نضمن تشغيل الجهاز بشكل صحيح مع هوائي خارجي من مصنّعين آخرين. قبل التركيب، يُرجى قراءة دليل استخدام ExternalAntenna.

11. وصّل البطارية الاحتياطية بأطراف لوحة التحكُّم المناسبة باستخدام الكابل المُرفق. اتبع القطبية الصحيحة وترتيب توصيل الأسلاك.

    ملاحظة: لا يمكن توصيل Superior Hub Hybrid (4G) (without casing) بوحدات الإمداد بالطاقة من مصنّعين آخرين.

    استخدم بطاريات 12 فولت⎓ بسعة 7 أمبير/ساعة. يمكنك أيضًا استخدام بطارية مماثلة بسعة مختلفة، ولكن بحجم متطابق، ومدة شحن لا تزيد عن 40 ساعة.

12. وصِّل كابلات الطاقة والإيثرنت بالموصِّلات المناسبة



    1 — موصّل كابل الإيثرنت.
    2 — موصل كابل الطاقة.

    للتوافق مع متطلبات INCERT، استخدم محوّل طرفي لولبي لتوصيل مصدر الطاقة الخارجي.

13. ثبّت الكابلات بأربطة.

14. تركيب بطاقتا SIM:



    1 — فتحة بطاقة مايكرو SIM الأولى.
    2 — فتحة شريحة مايكرو SIM الثانية.

15. اضغط مع الاستمرار على زر التشغيل الخاص بلوحة التحكُّم. بمجرد تشغيل لوحة التحكُّم، ستضيء مؤشرات LED لخط Fibra على لوحة التحكُّم.

16. ضع الغطاء على العلبة وثبّته باستخدام المسامير المُرفقة.

17. أضف لوحة التحكُّم إلى مساحة (Space)..

18. تحقّق من حالة علبة لوحة التحكُّم في تطبيق Ajax PRO. في حالة الإشارة إلى وجود إنذار التلاعب، تأكد من إغلاق Case بإحكام.

19. أجرِ اختبار وظائف لوحة التحكُّم.

في حالة فشل اتصال الإيثرنت

إذا فشل اتصال الإيثرنت، أوقف الخادم الوكيل وعمليات تصفية عنوان MAC ونشّط بروتوكول ضبط المضيف الديناميكي (DHCP) في إعدادات الموجّه. وستتلقى لوحة التحكُّم عنوان IP تلقائيًا. بعد ذلك، ستتمكن من تعيين عنوان IP ثابت إلى لوحة التحكُّم في تطبيق Ajax.

في حالة فشل اتصال بطاقة SIM

للاتصال بشبكة الهاتف المحمول، تحتاج إلى تركيب بطاقة مايكرو SIM مع إيقاف طلب رمز PIN ووجود مبلغ مالي كافٍ في الحساب لدفع ثمن الخدمات وفقًا لأسعار المشغل. لإيقاف طلب رمز PIN، أدخل بطاقة SIM في الهاتف.

إذا لم تتصل لوحة التحكم بالشبكة الخلوية، استخدِم اتصال إيثرنت الإيثرنت لتهيئة معلمات الشبكة: التجوال ونقطة الوصول (APN) واسم المستخدم وكلمة المرور. لمعرفة هذه المعلمات، اتصل بخدمة دعم مشغّل الهاتف المحمول الخاص بك.

كيفية ضبط إعدادات نقطة الوصول (APN) أو تغييرها في لوحة التحكُّم

إضافة لوحة تحكُّم إلى تطبيق Ajax

بعد إضافة لوحة التحكُّم إلى حسابك، تصبح مسؤول الجهاز. يمكن للمسؤولين دعوة مستخدمين آخرين إلى النظام وتحديد حقوقهم. يمكنك توصيل ما يصل إلى 50 مستخدمًا بلوحة التحكُّم Superior Hub Hybrid.

يُعتبر كل حساب PRO متصل بلوحة التحكُّم، بالإضافة إلى ملف تعريف شركة الأمن مستخدمًا للنظام.

لا يؤدي تغيير المسؤول أو إزالته من قائمة مستخدمي لوحة التحكُّم إلى إعادة تعيين إعدادات النظام أو الأجهزة المتصلة.

لإضافة لوحة التحكُّم إلى تطبيق Ajax PRO::

1. وصِّل مصدر الطاقة الخارجي، و/أو البطارية الاحتياطية، و/أو الإيثرنت، و/أو بطاقات SIM بلوحة التحكُّم.

2. شغّل لوحة التحكُّم وانتظر حتى يضيء مؤشر LED لحالة الاتصال باللون الأخضر أو الأبيض.

3. افتح تطبيق Ajax PRO. امنح التطبيق صلاحية الوصول إلى الميزات المطلوبة. سيسمح لك ذلك باستخدام إمكانات تطبيقات Ajax بشكل كامل وعدم تفويت الإشعارات حول الإنذارات أو الأحداث.

4. تأكّد من أن لديك مساحة (Space). أنشئ حسابًا إذا لم يكن لديك حساب بعد.

   معلومات عن المساحة (Space)

   كيفية إنشاء مساحة (Space)

5. انقر على إضافة لوحة تحكُّم.

6. اختر طريقة مناسبة: يدويًا أو باستخدام الإرشادات المفصَّلة. إذا كنت تُعدُّ النظام للمرة الأولى، فاستعِن بالإرشادات المفصَّلة.

يدويًا

لإضافة لوحة التحكُّم يدويًا:

1. عيّن اسم لوحة التحكُّم.

2. امسح رمز الاستجابة السريعة (QR) ضوئيًا أو أدخله يدويًا.

3. انتظِر حتى تتم إضافة لوحة التحكُّم. بعد الربط، ستظهر لوحة التحكُّم في علامة تبويب الأجهزة في تطبيق PRO.

من خلال الإرشادات المفصَّلة

إذا اخترت الإرشادات المفصَّلة، اتبع التعليمات الموجودة في التطبيق. عند الانتهاء، ستُعرض لوحة التحكُّم والأجهزة المتصلة في علامة التبويب الأجهزة في تطبيق PRO.

التحضير لتوصيل الأجهزة

أنشئ غرفة افتراضية واحدة على الأقل قبل إضافة أجهزة إلى النظام. يلزم وجود غرف لتجميع الأجهزة وزيادة المحتوى المعلوماتي للإشعارات. تُعرض أسماء الأجهزة والغرف في نص أحداث وإنذارات نظام Ajax.

توصيل الأجهزة اللاسلكية

لإضافة جهاز لاسلكي إلى لوحة التحكُّم، في تطبيق PRO:

1. انتقل إلى علامة التبويب الأجهزة وانقر على إضافة جهاز.

2. أضف اسمًا للجهاز.

3. امسح رمز الاستجابة السريعة (QR) ضوئيًا أو أدخل معرّف الجهاز يديويًا. يوجد رمز QR يحمل المعرّف على غلاف الجهاز. كما يوجد أيضًا على عبوة الجهاز.

4. اختر غرفة افتراضية ومجموعة أمن (إذا كان وضع المجموعة مفعلًا).

5. انقر على إضافة — وسيبدأ العد التنازلي.

6. اتبِّع التعليمات في التطبيق لتوصيل الجهاز.

7. كرّر الخطوات من 1 إلى 6 لإضافة أي أجهزة مطلوبة.

لإضافة جهاز إلى لوحة التحكُّم، يجب أن يكون الجهاز ضمن نطاق الاتصال اللاسلكي للوحة التحكُّم — في المنشأة المُؤمَّنة نفسها.

توصيل الأجهزة السلكية

تسمح تقنية الاتصالات السلكية Fibra بإنشاء أقسام يصل طولها إلى 2,000 متر. تتميز لوحة التحكُّم Superior Hub Hybrid بثمانية خطوط متوافقة مع جميع أجهزة Fibra، بغض النظر عن نوعها. تتصل كواشف الأمن، ولوحات المفاتيح، وصفارات الإنذار بالخط نفسه وتضمن سلامة منطقة معيّنة من المنشأة.

التركيب والاتصال

لتوصيل جهاز سلكي بلوحة التحكُّم:

1. افصل الطاقة عن لوحة التحكُّم وأوقف تشغيلها. افصل البطارية الاحتياطية.



   1 — مصدر طاقة خارجي.
   2 — البطارية الاحتياطية.

2. مرّر الكابلات رباعية الأسلاك إلى العلبة. وصِّل الأسلاك بأطراف خط Superior Hub Hybrid:

   +24 V — طرف إمداد الطاقة 24 فولت⎓.
   A، B — أطراف الإشارة.
   GND — أرضي.

3. وصِّل الطرف الآخر من الكابل رباعي الأسلاك بأطراف الجهاز الأول في الخط، مع مراعاة القطبية ونظام الأسلاك. ثبّت الكابل بإحكام في طرفي الجهاز.

4. إذا كانت هناك أجهزة أخرى متصلة بهذا الجزء، فجهّز الكابل الخاص بالجهاز التالي وأوصله بأطراف التوصيل.



   +24V — طرف إمداد الطاقة 24 فولت⎓.
   A، B — أطراف الإشارة.
   GND — أرضي.

5. وصِّل الأجهزة الأخرى بالخط، إذا لزم الأمر.

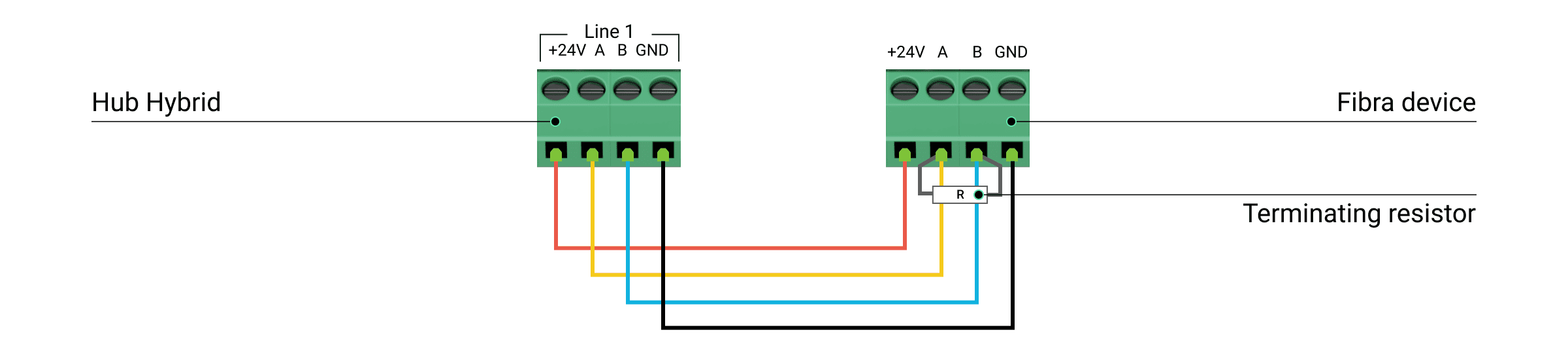

6. ركّب مقاوم طرفي (120 أوم) للجهاز الأخير في الخط باستخدام تصميم الشبكة الخطي (التوصيل الشعاعي). يُركَّب المقاوم الطرفي بين الطرفين A وB لآخر جهاز في الخط.

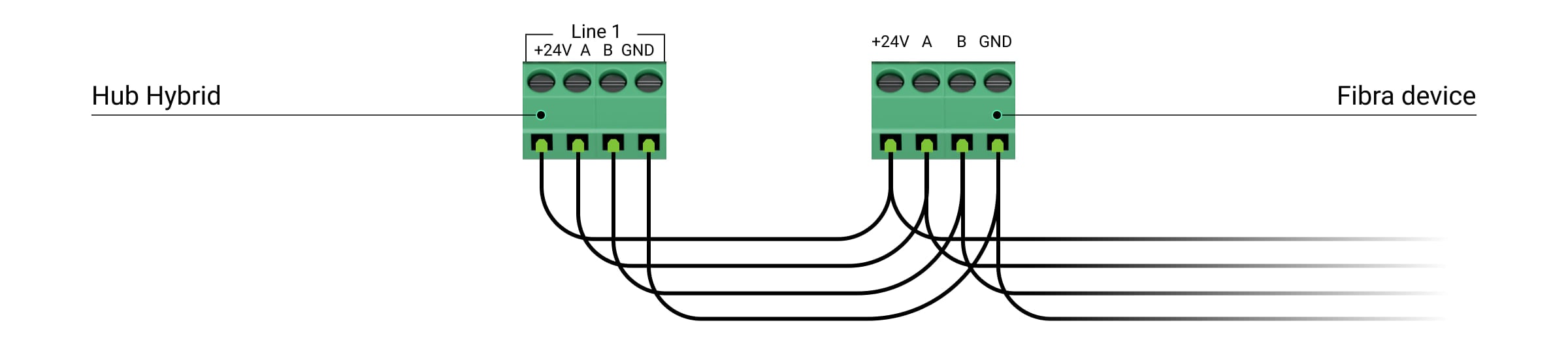

   مع تصميم الشبكة الحلقي، ليست هناك حاجة إلى مقاوم طرفي. في هذه الحالة، وصِّل آخر جهاز في الخط بخط Fibra التالي للوحة التحكُّم.

   القيمة الاسمية للمقاومات الطرفية هي 120 أوم. المقاومات الطرفية مُرفقة في المجموعة الكاملة للوحة التحكُّم Superior Hub Hybrid.

   معرفة المزيد عن طرق الاتصال

7. وصّل الطاقة بلوحة التحكُّم وشغلّها.

8. أضف الأجهزة إلى النظام يدويًا أو باستخدام المسح الضوئي للخطوط.

9. أجرِ اختبار قوة إشارة Fibra لكل جهاز متصل. قوة الإشارة المُوصى بها شرطتان أو 3 شُرط. وإلا فتحقّق من التوصيل وسلامة الأسلاك أو غيّر موضع أجهزة النظام.

إضافة الأجهزة السلكية

تُتاح طريقتان لإضافة الأجهزة في تطبيق Ajax PRO: يدويًا و تلقائيًا. من المفيد إضافة بعض الأجهزة يدويًا – على سبيل المثال، عند استبدال كاشف تالف بآخر جديد. يُعدّ المسح التلقائي للخط مفيدًا عند إضافة العديد من الأجهزة.

سيظهر الجهاز المتصل بلوحة التحكُّم في قائمة أجهزة لوحة التحكُّم في تطبيق Ajax.

لكي يستطيع مهندس التركيب تسمية الجهاز بشكل صحيح أو تعيين غرفة ومجموعة له، وفّرنا طريقتين لتحديد هوية الجهاز: عن طريق مؤشر LED وعن طريق تحفيز إنذار.

في حال بلوغ الحد الأقصى لعدد الأجهزة على لوحة التحكُّم (100 في Superior Hub Hybrid)، فستتلقى إشعارًا بالخطأ عند إضافة جهاز آخر.

تعمل أجهزة Ajax المتصلة مع لوحة تحكُّم واحدة فقط. وبعد إضافته إلى لوحة التحكُّم الجديدة، لا تُزال هذه الأجهزة من قائمة أجهزة لوحة التحكُّم القديمة. ويجب إجراء ذلك من خلال تطبيق Ajax.

عداد الأعطال

في حال اكتشاف عطل في لوحة التحكُّم (مثلًا، عدم وجود مصدر طاقة خارجي)، يظهر عداد أعطال على أيقونة الجهاز في تطبيق Ajax.

ويمكن الاطلاع على جميع الأعطال في حالات لوحة التحكُّم. سيتم تمييز الحقول ذات الأعطال بلون أحمر.

الأيقونات

تعرض الرموز بعضًا من حالات لوحة التحكُّم Superior Hub Hybrid. يمكنك الاطلاع عليها في تطبيق Ajax في علامة تبويب الأجهزة .

الحالات

يمكن العثور على الحالات في تطبيق Ajax:

1. انتقل إلى علامة تبويب الأجهزة .

2. اختر Superior Hub Hybrid من القائمة.

الإعدادات

يمكن تغيير إعدادات لوحة التحكُّم في تطبيقات Ajax PRO. لتغيير الإعدادات:

1. سجّل الدخول على تطبيقات Ajax PRO.

2. اختر منشأة من القائمة.

3. انتقل إلى علامة تبويب الأجهزة .

4. حدِّد لوحة تحكُّم.

5. انتقل إلى الإعدادات بالنقر على أيقونة الترس .

6. اختر فئة الإعدادات وأجرِ التغييرات. بعد إجراء التغييرات، انقر فوق رجوع لحفظ الإعدادات الجديدة.

إعادة ضبط إعدادات لوحة التحكُّم

إعادة ضبط لوحة التحكُّم إلى إعدادات المصنع:

1. شغِّل لوحة التحكُّم إذا لم تكن تعمل.

2. أزِل جميع المستخدمين وفنيي التركيب من لوحة التحكُّم.

3. اضغط باستمرار على زر التشغيل لمدة 30 ثانية — سيبدأ مؤشر LED الموجود على لوحة التحكُّم بالوميض بضوء أحمر.

4. أزِل لوحة التحكُّم من حسابك.

إعدادات المساحة (Space)

يمكن تغيير الإعدادات في تطبيق Ajax:

1. حدِّد مساحة (space) إذا كان لديك العديد منها أو إذا كنت تستخدم تطبيق PRO.

2. انتقل إلى علامة التبويب التحكُّم .

3. انتقل إلى الإعدادات بالنقر على أيقونة الترس في أسفل اليمين.

4. اضبط المعلمات المطلوبة.

5. انقر على رجوع لحفظ الإعدادات الجديدة.

كيفية تهيئة مساحة (Space)

المؤشر

لدى لوحة التحكُّم وضعين لمؤشر LED:

• اتصال لوحة التحكُّم بالخادم.

• التنبيهات والأعطال

اتصال لوحة التحكُّم بالخادم

وضع الاتصال بين لوحة التحكُّم والخادم يكون قيد التشغيل افتراضيًا. يتضمن مؤشر LED الخاص بلوحة التحكُّم قائمة بالمؤشرات التي توضح حالة النظام أو الأحداث التي تحدث. يمكن أن تُضيء Superior Hub Hybrid بضوء أحمر، أو أبيض، أو أرجواني، أو أصفر، أو أزرق، أو أخضر، حسب الحالة.

يمكن أيضًا مراقبة حالات Superior Hub Hybrid في تطبيقات Ajax.

الوصول إلى المؤشرات

يمكن لمستخدمي Superior Hub Hybrid رؤية إشارة التنبيهات والأعطال بعد:

• تشغيل النظام/إيقافه باستخدام لوحة مفاتيح Ajax.

• إدخال الرمز الشخصي أو معرّف المستخدم الصحيح على لوحة المفاتيح وتنفيذ إجراء نُفِّذَ مسبقًا (مثل أن يكون النظام موقوفًا، ثم يضغط المستخدم على زر إيقاف النظام على لوحة المفاتيح).

• اضغط على زر Ajax SpaceControl Jeweller لتشغيل النظام/إيقافه أو لتنشيط الوضع الليلي.

• تشغيل النظام/إيقافه باستخدام تطبيقات Ajax.

التنبيهات والأعطال

يمكن تفعيل الوظيفة من إعدادات لوحة التحكُّم في تطبيق PRO (لوحة التحكُّم ← الإعدادات ← الخدمات ← مؤشر LED).

وإذا لم تطرأ أي أحداث في النظام (لا إنذار، أو عطل، أو فتح غطاء، إلى آخره)، يعرض مؤشر LED حالتين للوحة التحكُّم:

• النظام قيد التشغيل بالكامل/جزئيًا أو الوضع الليلي مُفعّل — يضيء مؤشر LED بضوء أبيض.

• النظام موقوف — يضيء مؤشر LED بضوء أخضر.

مؤشر التنبيه

إذا كان النظام موقوفًا وظهرت أي من الإشارات المذكورة في الجدول، يومض مؤشر LED بضوء أصفر مرة واحدة في الثانية.

الميزات الإضافية

المراقبة بالفيديو

تتوافق Superior Hub Hybrid مع كاميرات Ajax و مسجلات الفيديو على الشبكة (NVR) ومع كاميرات المصنّعين الآخرين التي تدعم بروتوكول RTSP أو دمج حزمة أدوات تطوير البرمجيات (SDK).

كيفية توصيل الكاميرات بنظام Ajax

يمكنك حساب عدد الكاميرات ومسجلات الفيديو على الشبكة (NVR) التي يمكن إضافتها إلى مساحة (Space) باستخدام حاسبة أجهزة الفيديو.

السيناريوهات

تتيح Superior Hub Hybrid إنشاء 32 سيناريو وتقليل تأثير العامل البشري على السلامة. فتستطيع لوحة التحكُّم إدارة أمن مجموعة أو المنشأة بأكملها وفقًا لجدول زمني؛ وتنشيط آلة الدخان في حالة دخول متسلّلين إلى الغرفة؛ وقطع التيار الكهربائي عن الغرفة وتشغيل أضواء الطوارئ في حالة نشوب حريق؛ وإيقاف المياه في حالة حدوث تسرُّب؛ والتحكُّم في أجهزة الإضاءة، والأقفال الكهربائية، وشيش الحصيرة، وأبواب المرآب — عند تغيير وضع الأمن بالضغط على زر أو صدور إنذار من كاشف.

فيمكن استخدام السيناريوهات لتقليل عدد الإجراءات الروتينية وزيادة الإنتاجية. تستجيب أجهزة التشغيل الآلي من Ajax للتغيُّرات في درجة الحرارة وجودة الهواء. مثل ضبط تشغيل التدفئة عند انخفاض درجات الحرارة، والتحكُّم في نظام الإمداد، ومرطّب الهواء، ومكيّف الهواء للحفاظ على مناخ مناسب.

كيفية إنشاء سيناريو وتخصيصه

التحقّق من الإنذارات بالصور

تدعم Superior Hub Hybrid كواشف الحركة اللاسلكية MotionCam وMotionCam Outdoor. فتلتقط الكواشف عند تحفيزها سلسلة من الصور يمكنك استخدامها لتقييم تطوّر الأحداث في المنشأة بمرور الوقت. وهذا يريح المستخدمين من القلق دون داعٍ ويُجنّب شركات الأمن إرسال دوريات أمنية غير ضرورية.

يُنشّط الكاشف الكاميرا عند تشغيل النظام فيه ويكتشف الحركة. ولا يمكن إلا للمستخدمين الذين يمتلكون حق الوصول إلى موجز الأحداث، والموظفين المفوّضين من شركة الأمن الاطلاع على التأكيد البصري للإنذارات بشرط اتصال النظام الأمن بمركز المراقبة.

في حالة تنشيط ميزة الصور عند الطلب، يمكن للكواشف التقاط صورة بناءً على أمر من مستخدم النظام أو محترف (PRO) يمتلك الحقوق المناسبة. ويُسجّل التقاط الصورة دائمًا في موجز أحداث لوحة التحكُّم.

تكون اللقطات محمية بالتشفير في كل مرحلة من مراحل الإرسال. تُخزَّن على خادم Ajax Cloud ولا تُعالج أو تُحلَّل.

معرفة المزيد

الصيانة

تحقّق من عمل Superior Hub Hybrid والأجهزة المتصلة بشكل منتظم. علمًا بأن التكرار الأمثل للفحوصات مرة كل ثلاثة أشهر. نظّف جسم لوحة التحكُّم من الغبار، وخيوط العنكبوت، والملوثات الأخرى عند ظهورها. واستخدِم قطعة قماش ناعمة وجافة مناسبة للعناية بالجهاز.

لا تستخدِم المواد التي تحتوي على الكحول، والأسيتون، والبنزين،وأي مذيبات نشطة أخرى لتنظيف الجهاز.

المواصفات الفنية

جميع المواصفات الفنية للوحة التحكُّم Superior Hub Hybrid (4G) (without casing)

الامتثال للمعايير

الامتثال لتركيب INCERT

الإعداد بما يتوافق مع متطلبات EN

الضمان

يسري ضمان منتجات شركة Limited Liability Company “Ajax Systems Manufacturing” لمدة عامين بعد الشراء.

إذا لم يعمل الجهاز بشكل صحيح، يُرجى الاتصال بخدمة “الدعم الفني” في Ajax أولاً. ففي معظم الحالات، يمكن حل المشكلات الفنية عن بُعد.

التزامات الضمان

اتفاقية المستخدم

التواصل مع الدعم الفني:

• البريد الإلكتروني

• تيليجرام

صُنعت من قِبَل “AS Manufacturing” LLC
