EN54 I/O Module (2X2) Jeweller
Funk Ein-/Ausgangsmodul
Die Grenzen der Brandsicherheit erweitern
EN54 I/O Module (2X2) Jeweller schafft neue Maßstäbe für Anwendungsfälle und Kompatibilität in EN 54-zertifizierten Ajax Einrichtungen. Es automatisiert Notfallreaktionen, indem es Toren, Türschlössern, Beleuchtung und Alarmsystemen über die Modulausgänge integriert. Über seine Eingänge können Strahl-Rauchmelder, Steuerungssysteme für Aufzüge, HVAC-Systeme und andere kabelgebundene Geräte anderer Hersteller ergänzt werden, um jedes Brand- oder Lebenssicherheitsszenario abzudecken. Das Modul wurde entwickelt, um ein typisches Ajax Erlebnis zu bieten: Es kommuniziert sofort mit der CIE, lässt sich intuitiv über die Ajax Apps konfigurieren und ermöglicht eine problemlose Wartung.
Entwickelt, um aufzufallen
Automatisierte Steuerung elektrischer Geräte
Erweiterte Integration von Geräten anderer Hersteller
Eingebaute Funkkommunikatoren
Problemlose Einrichtung und Fernwartung
Hauptmerkmale
Volle Übereinstimmung mit den Normen
Konfiguration und Test in Ajax Apps
vor Ort oder per Fernzugriff
2 galvanisch getrennte Ausgänge
jeweils mit AC oder DC
2 Eingänge
unterstützt die Anschlussarten NC, NO, EOL, 2EOL und 3EOL
5 Jahre Betrieb
mit vorinstallierten CR123A-Akkus und ohne externe Stromversorgung
Eingebaute Jeweller Kommunikation
bis zu 1700 m Funkverbindung mit der CIE oder dem Funk-Signalverstärker1
Durchdachtes Design
für die Kabelverlegung von hinten, von den Seiten, von oben oder von unten
Zahlreiche Ereignistypen
für angeschlossene Geräte
Gehäuse mit Schutzart IP21C
Schadensprävention
mit einem Schutzgehäuse für die Modulplatine
Kompakte Größe
2 Sabotagekontakte
zur Erkennung von Manipulationen am Gerät
Informative Push-Benachrichtigungen
Ajax
Lagerhaus: Gas erkannt, Gasmelder in Zone 03, Lagerraum, Gastank
Ajax
Café: Akku schwach, I/O-Modul in Zone 01, Raum2, Wand
Automatische Überprüfung des Gerätezustands
mit sofortigen Fehler- und Service-Benachrichtigungen
In einem Ajax System können Geräte aus allen Produktkategorien miteinander kombiniert werden: Einbruchschutz (sowohl Superior als auch Baseline), Videoüberwachung, Brandschutz und Sicherheit oder Komfort und Automatisierung. Stellen Sie das System zusammen, das Ihren Anforderungen entspricht, und steuern Sie es über eine einzige Schnittstelle.
Entdecken Sie zukunftssichere Hardware
Schutzgehäuse
um Beschädigungen der Platine während der Installation zu verhindern

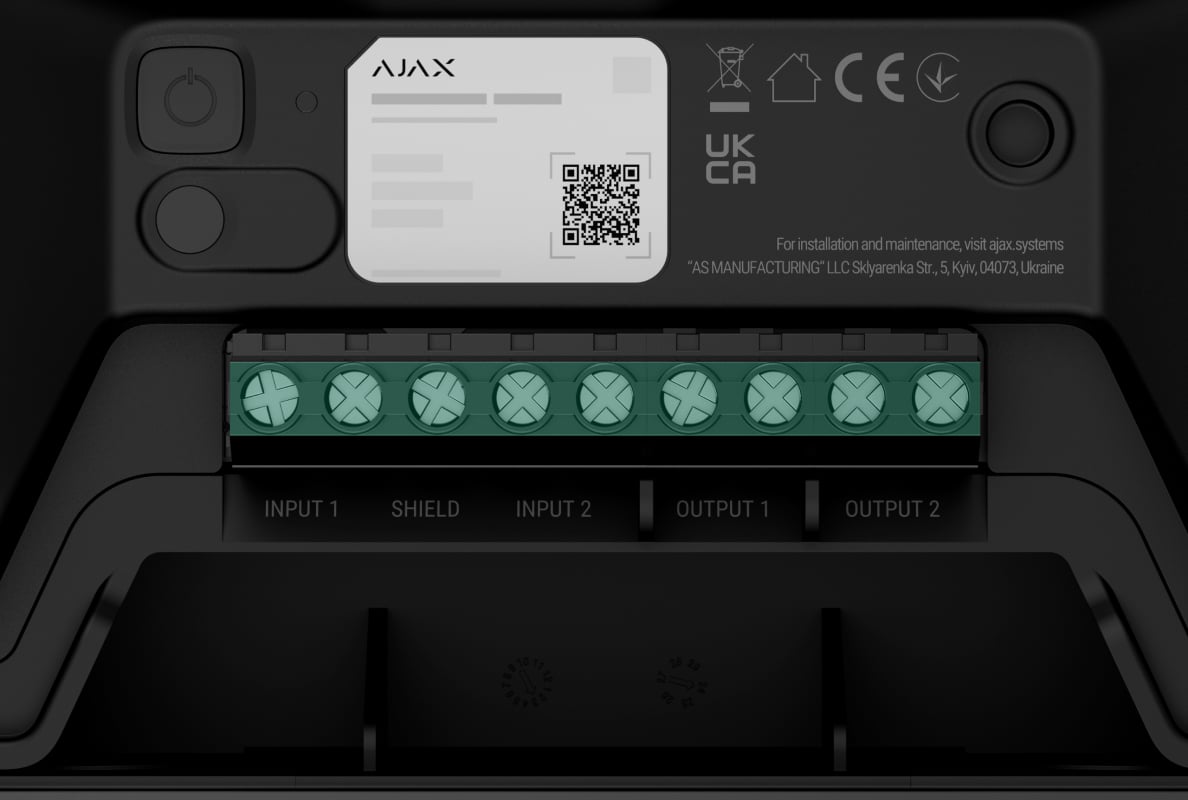

Klemmenblock
mit markierten Eingangs- und Ausgangsklemmen
Zwei Sabotagekontakte
um das Öffnen des Deckels oder das Abnehmen des Geräts zu erkennen
Aussparungen und Perforationen
um Kabel von einer beliebigen Seite zu verlegen
Automatisierte Reaktion beim ersten Anzeichen von Gefahr

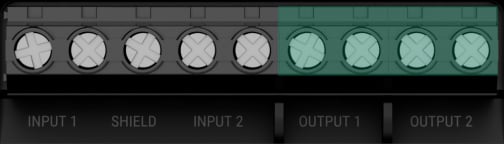

Integrieren Sie Sicherheitsausrüstungen, die die Notfallmaßnahmen und die Evakuierung bei den ersten Anzeichen eines Feueralarms verbessern. EN54 I/O Module (2X2) Jeweller verfügt über zwei galvanisch getrennte Ausgänge, die sowohl Wechsel- als auch Gleichstrom unterstützen, mit einer resistiven Lastkapazität von bis zu 10 A. Installateure können somit eine große Auswahl an elektrischen Geräten anschließen, darunter Türschlösser, Notbeleuchtung, Aufzugssteuerung und Sprachalarmsysteme. Das Ajax Ökosystem verwendet Automatisierungsszenarien, um die verbundenen Geräte in dem Moment zu aktivieren, in dem ein Alarm ausgelöst wird, und wertvolle Sekunden für eine sichere Evakuierung zu sparen.
AC
10—250 V~, bis zu 10 A
DC
10—30 V⎓, bis zu 5 A
Intelligente Integration von Geräten anderer Hersteller

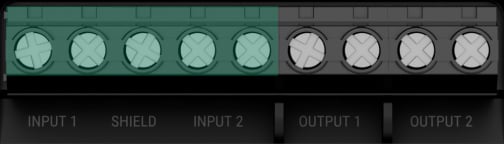

Integrieren Sie alle vorhandenen Brandschutz- und Sicherheitseinrichtungen in die Ajax Einrichtung oder ergänzen Sie das System mit Geräten außerhalb des Ajax Portfolios. Zwei Eingänge ermöglichen dem EN54 I/O Module (2X2) Jeweller, Signale von Meldern anderer Hersteller, Türsteuerungen, Aufzugsteuerungen und anderen kabelgebundenen Geräten zu empfangen. Das Modul unterstützt die gängigsten Verbindungstypen, einschließlich 3EOL, wodurch bis zu drei unterschiedliche Signale von einem einzigen angeschlossenen Gerät empfangen werden können. Nach der Integration werden Geräte von Drittanbietern zu einem vollwertigen Bestandteil des Ajax Ökosystems. Installateure können Geräteparameter und Standorte zuweisen, um informative Benachrichtigungen bei der Aktivierung zu ermöglichen. Jeder Eingang kann mit spezifischen Ereignistypen konfiguriert werden, beispielsweise Feueralarm, Gasleck, Störung, Evakuierung, Notruf oder benutzerdefinierter Alarm — für mehr Klarheit in Notfallsituationen. Die gesamte Konfiguration erfolgt in wenigen Schritten über Ajax Apps.
Zwei Eingänge unterstützen die Anschlussarten NC, NO, EOL, 2EOL und 3EOL
Wählbare Ereignistypen für jedes angeschlossene Gerät
Installationserfahrung über Standards hinaus
Bei Ajax geht es nicht nur um die Einhaltung von Vorschriften, sondern auch um ein Design, das den Arbeitsaufwand des Installateurs reduziert und eine angenehme, intuitive und fehlerfreie Systemeinrichtung ermöglicht. EN54 I/O Module (2X2) Jeweller ermöglicht eine Installation, wie sie sein sollte: komplett in nur wenigen Minuten.
Das Hinzufügen des EN54 I/O Module (2X2) Jeweller zum System ist so einfach wie das Scannen eines QR-Codes und ein paar Klicks in einer Ajax App. Der Installateur muss nur die wichtigen Parameter festlegen, einschließlich des virtuellen Raums, der Brandzone und des genauen Standorts des Geräts. Die gleichen Einstellungen können für die integrierten Geräte von Drittanbietern angegeben werden.
EN54 I/O Module (2X2) Jeweller wird ganz einfach auf die SmartBracket-Platte montiert, ohne dass das Gehäuse demontiert werden muss. Dank des Schutzgehäuses ist es nahezu unmöglich, die Platine während der Installation zu beschädigen. Das Modul ist für maximale Flexibilität ausgelegt: Aussparungen und Perforationen ermöglichen die Kabelführung von jeder Seite des Gehäuses. Der Anschluss von Geräten anderer Hersteller ist ebenso einfach: Alle Klemmen sind beschriftet, und EOL-Widerstände sind im Lieferumfang enthalten.
Die Konfiguration ist in wenigen Schritten erledigt. Eine komplizierte Programmierung oder manuelle Szenarioplanung ist nicht erforderlich. Die Installateure können mit nur einem Klick einen Jeweller Signalstärketest durchführen. Die Ergebnisse werden innerhalb von Sekunden im Ereignisprotokoll angezeigt. Über die gleiche Ajax App-Schnittstelle können Installateure auf einfache Weise Eingangs- und Ausgangsparameter festlegen, darunter Betriebsmodus, Standardzustand und Ereignistyp, sowie Automatisierungsszenarien nach Bedarf konfigurieren.
Einzigartige Funktechnologie
Wenn jede Sekunde zählt, gibt es keinen Platz für Verzögerungen oder Verbindungsabbrüche. Deshalb verwendet das EN54 I/O Module (2X2) Jeweller das eingebaute Zwei-Wege-Funkkommunikationsprotokoll Jeweller. Das Gerät hält bei Entfernungen1 von bis zu 1700 m eine stabile Verbindung zur CIE aufrecht, ohne dass externe Kommunikatoren erforderlich sind. Für Objekte mit Hindernissen kann ein Ajax Funk-Signalverstärker die Abdeckung verdoppeln oder eine Ethernet-Verbindung verwendet werden, um ein separates Funknetzwerk zu erstellen.
Bis zu 1700 m Funkverbindung mit der CIE oder dem Funk-Signalverstärker1
Eingebaute Kommunikatoren
Frequenzsprungverfahren und Störungserkennung
Jeweller
Das Ajax Funkprotokoll garantiert eine stabile Verbindung und kontinuierliche Geräteüberwachung. Jeweller wurde entwickelt, um weniger anfällig für Signalstörungen zu sein, die Akkulaufzeit des Geräts zu verlängern und einen Verbindungsverlust sofort zu erkennen.
Effiziente Autonomie über Jahre hinweg

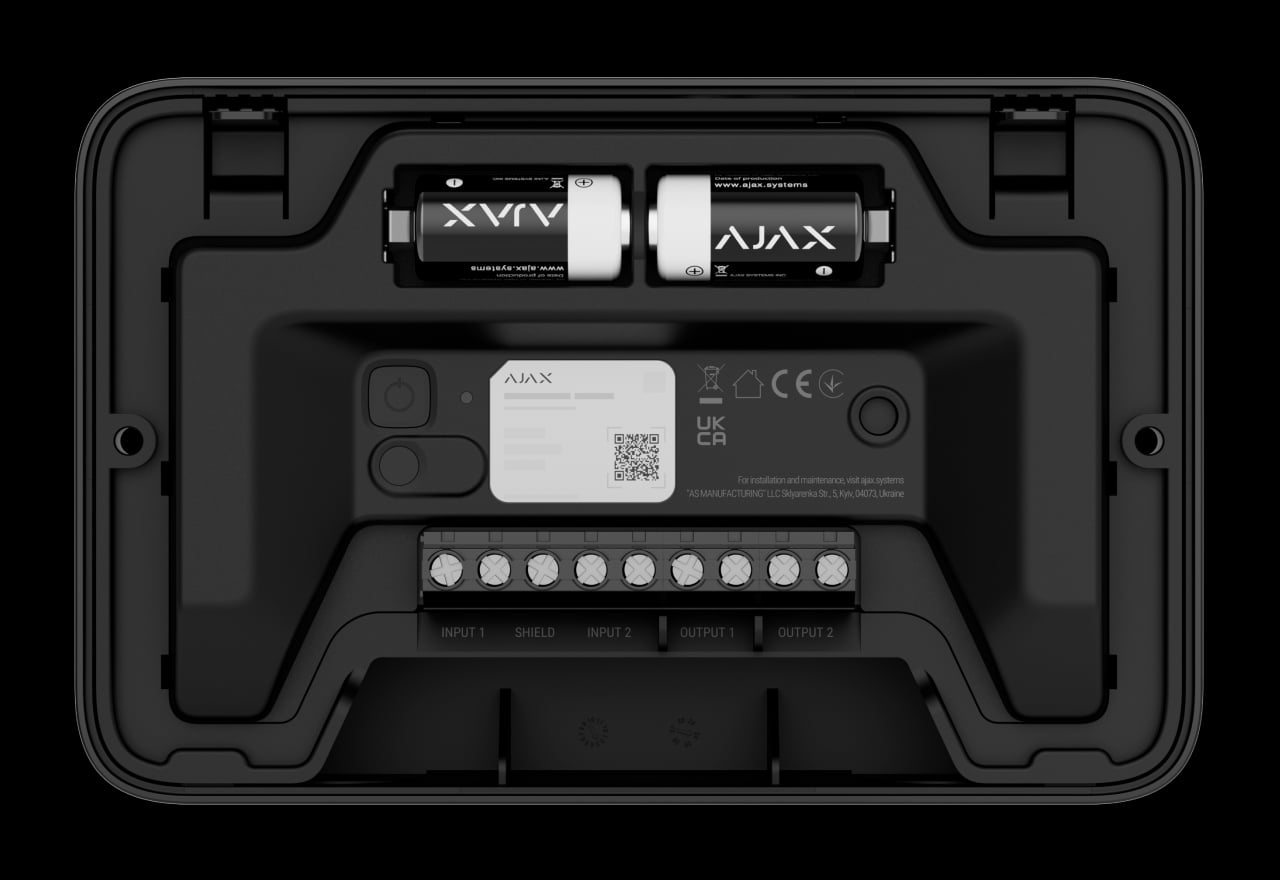

Die vorinstallierten Akkus ermöglichen einen autonomen Betrieb von bis zu 5 Jahren. Der Akkustatus in Echtzeit ist immer in den Ajax Apps sichtbar, sodass keine unnötigen Wartungsbesuche erforderlich sind. Serviceunternehmen erhalten außerdem frühzeitige Benachrichtigungen über einen niedrigen Akkustand, sodass ein rechtzeitiger Austausch möglich ist. Der Akkuwechsel ist schnell und unkompliziert: Der Installateur muss lediglich die Frontdeckel des Moduls abnehmen.
Bis zu 5 Jahre Laufzeit mit vorinstallierten Batterien
Schneller Akkuwechsel
Frühzeitige Benachrichtigungen bei niedrigem Akkustand in Ajax Apps
EN54 I/O Module (2X2) Jeweller benötigt keine externe Stromversorgung und kann die angeschlossenen Geräte nicht mit Strom versorgen.
Im offenen Raum.
