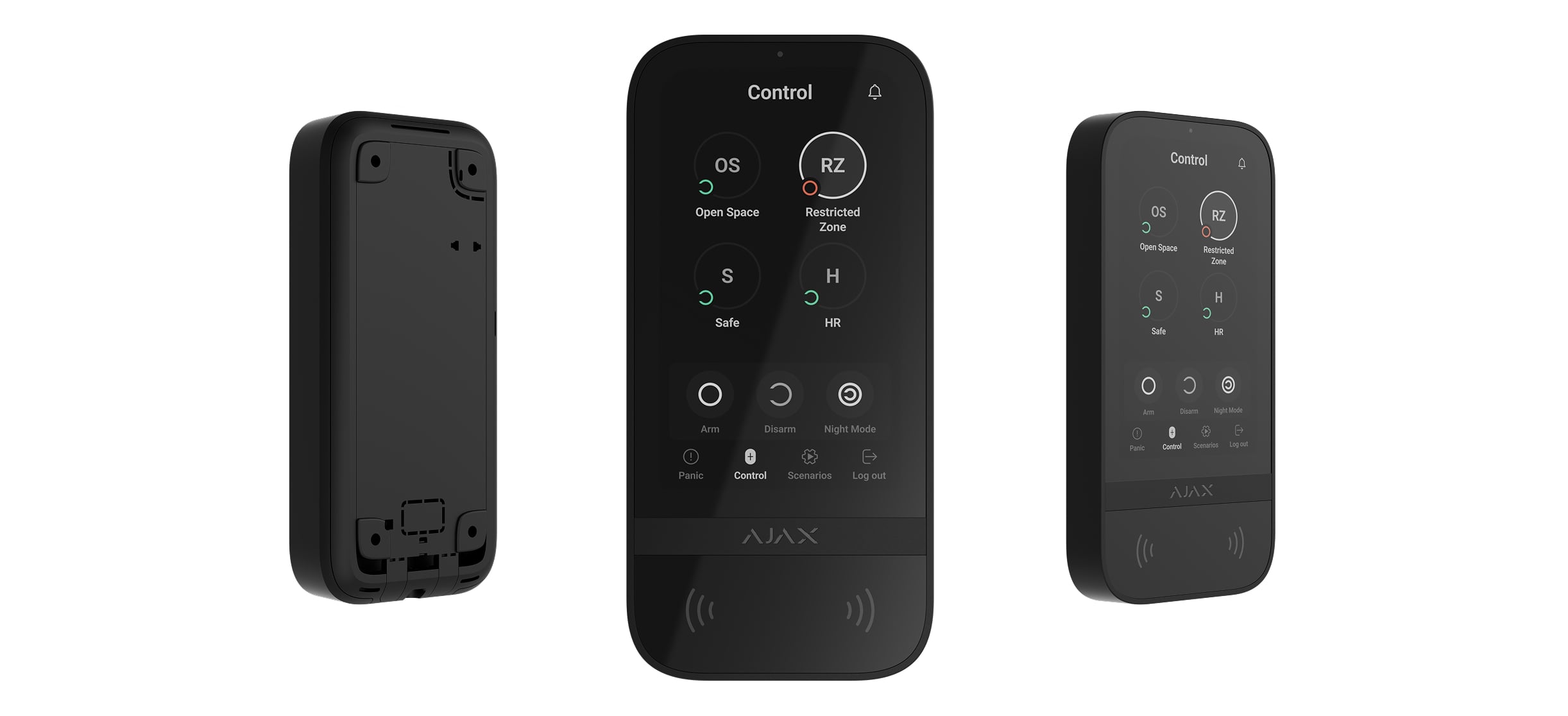

Superior KeyPad TouchScreen G3 Jeweller

Datenübertragungsprotokoll Superior Jeweller

Proprietäre Funktechnologie zur Übertragung von Befehlen, Alarmen und Ereignissen.

Schlüsselfunktionen:

• Zwei-Wege-Kommunikation.
• Erweiterter Sabotageschutz.
• Verbesserte Blockverschlüsselung mit einem dynamischen Schlüssel.
• Sofortige Benachrichtigungen.
• Fernkonfiguration über die Ajax Apps.

Frequenzbänder

865,0–868,0 MHz

868,0–868,6 MHz

868,7–869,2 MHz

869,4–869,65 MHz

Maximale effektive Strahlungsleistung (ERP)

bis zu 20 mW

Automatische Leistungssteuerung zur Reduzierung des Stromverbrauchs und von Störgeräuschen.

Modulation des Funksignals

GFSK

Funkreichweite

bis zu 1700 m

Zwischen Bedienteil und Hub-Zentrale (oder Funk-Signalverstärker) im offenen Raum.

Verschlüsselte Kommunikation

Alle gespeicherten und übertragenen Daten werden durch eine fortschrittliche Verschlüsselung geschützt, die sowohl Vertraulichkeit als auch Integrität gewährleistet.

Frequenzsprungverfahren

Die Funkkommunikation verwendet Frequenzsprungverfahren, um Abfangen und Jamming zu verhindern.

Wings-Kommunikationstechnologie

Proprietäre Funk-Kommunikationstechnologie zur Übertragung der Liste der Gruppen, Räume und Melder, um die Liste der Störungen zu bilden.

Schlüsselfunktionen:

• Zwei-Wege-Kommunikation.
• Blockverschlüsselung mit einem dynamischen Schlüssel.
• Erweiterter Sabotageschutz.
• Nachladen der Datenpakete im Falle von Übertragungsfehlern.

Frequenzbänder

865,0–868,0 MHz

868,0–868,6 MHz

868,7–869,2 MHz

869,4–869,65 MHz

Funkreichweite

bis zu 1700 m

Zwischen Bedienteil und Hub-Zentrale (oder Funk-Signalverstärker) im offenen Raum.

Verschlüsselte Kommunikation

Alle gespeicherten und übertragenen Daten werden mit AES-128-GCM verschlüsselt, um sowohl Vertraulichkeit als auch Integrität zu gewährleisten.

Frequenzsprungverfahren

Die Funkkommunikation verwendet Frequenzsprungverfahren, um Abfangen und Jamming zu verhindern.

Paniktasten

• Panik
• Feuer
• Notruf

Um einen Alarm zu senden oder Hilfe anzufordern, nutzen Sie bitte die separate Registerkarte auf dem Bedienteil.

Kontrolle

• Codes
• Tag-Handsender
• Pass-Karten
• Smartphone (Bluetooth)

Kontaktloser Zugang

DESFire® EV1, EV2

ISO14443-А (13,56 MHz)

Zugangscodes

bis zu 200 persönliche Codes

Ein Code pro Benutzer. Die Anzahl der persönlichen Zugangscodes hängt vom Modell der Hub-Zentrale ab.

1 Bedienteilсode

Pro jeden Superior KeyPad TouchScreen G3 Jeweller.

Bedrohungscodes

bis zu 200 persönliche Codes

Ein Code pro Benutzer. Die Anzahl der persönlichen Bedrohungscodes hängt vom Modell der Hub-Zentrale ab.

1 Bedienteilсode

Pro jeden Superior KeyPad TouchScreen G3 Jeweller.

Codes für nicht registrierte Benutzer

bis zu 99 persönliche Codes

Für Personen, die nicht im Ajax System registriert sind. Die Anzahl solcher Codes hängt vom Modell der Hub-Zentrale ab.

Scharfschaltung ohne Codeeingabe

Diese Funktion ermöglicht die Scharfschaltung des Systems ohne Codeeingabe oder ohne Verwendung eines Zugangsgeräts.

Gruppenverwaltung

Änderung des Sicherheitsmodus der Gruppen, zu denen der Benutzer über den Bildschirm des Bedienteils Zugang hat.

Verwaltung von Szenarien

Eine separate Registerkarte des Bedienteils enthält bis zu 6 Tasten, von denen jede ein Automatisierungsgerät oder eine Gruppe von Geräten steuern kann.

Anzeige von Störungen und aktuellem Sicherheitsmodus

• Bildschirm
• Logo
• Tonanzeige

Wenn diese Funktion aktiviert ist, leuchtet das Logo kontinuierlich rot oder wenn das System oder die Gruppe scharf geschaltet ist. Die Anzeige des Superior KeyPad TouchScreen G3 Jeweller wird nur angezeigt, wenn sie aktiv ist. Eingebauter Signalgeber signalisiert Alarme, Öffnen der Türen und Ein-/Ausgangsverzögerungen.

Stummschaltung des Feueralarms

Schaltet den Alarm der Brandmelder aus, einschließlich des vernetzten Alarms.

Vorautorisierung der Benutzer

Wenn diese Funktion aktiviert ist, ist die Anzeige des aktuellen Systemstatus und des Kontrollbildschirms nicht verfügbar. Um Zugang zu erhalten, muss sich der Benutzer vorab autorisieren, indem er einen Code eingibt oder ein persönliches Zugangsgerät an das Bedienteil hält.

Kontaktlose Autorisierung mit einem Smartphone

Ein Smartphone mit der installierten Ajax App und Unterstützung für Bluetooth Low Energy (BLE) kann anstelle von Tag oder Pass zur Autorisierung eines Benutzers verwendet werden. BLE ist ein Funkprotokoll mit niedrigem Energieverbrauch. Das Bedienteil unterstützt Android- und iOS-Smartphones mit BLE 4.2 und höher.

Automatisches Aufwachen des Bildschirms

Das Bedienteil wacht automatisch auf, wenn man sich ihm nähert. Der Annäherungsabstand kann in der App eingestellt werden.

Firmware-Update per Fernzugriff

Wenn eine neue Firmware verfügbar ist, kann ein Administrator oder PRO-Benutzer mit den Systemkonfigurationsrechten das Update in Ajax Apps ausführen. Das Bedienteil muss an eine externe Stromversorgung angeschlossen werden, um die Firmware zu aktualisieren.

Typ ACE

Typ B

Auto-Sperre beim unbefugten Zugriff

Das Bedienteil wird gesperrt, wenn ein falscher Code eingegeben wird oder nicht verifizierte Zugangsgeräte dreimal hintereinander innerhalb einer Minute verwendet werden. Die Sperrzeit kann von PRO Benutzern oder Benutzern mit Administratorrechten in der Ajax Apps eingestellt werden.

Sabotagealarm

Benachrichtigungen bei Versuchen, das Bedienteil von der Oberfläche oder von der Montageplatte zu entfernen.

Befestigungsschraube

Zur Befestigung des Bedienteils am SmartBracket.

Schutz vor Gerätevortäuschung (Spoofing)

Geräteauthentifizierung

Erkennung eines Kommunikationsausfalls

nach 36 s

Die Erkennungszeit hängt von den Jeweller- oder Jeweller/Fibra-Einstellungen ab.

Akku

6 × AA

Vorinstalliert.

Typ

Typ C

Geschätzte Akkulaufzeit

bis zu 1,5 Jahre

Mit Standardeinstellungen und bis zu 4 Interaktionen mit einem Bedienteil pro Tag.

Betriebsspannungsbereich

10,5–14 V⎓, bis zu 0,4 A

Die Akkus dienen als Notstromquelle, wenn die externe Stromversorgung angeschlossen ist.

Nennspannung

12 V⎓

Ruhestromverbrauch bei Nennspannung

46 μA

Maximaler Stromverbrauch bei Nennspannung

1,5 mA

Volle Akkukapazität

2,650 mAh

Niedrige Akkuspannung

6,6 V⎓

Wiederherstellungsspannung bei niedriger Akkuladung

8,1 V⎓

Akkuspannung am Ende der Laufzeit

4,92 V⎓

Das Gerät wird ausgeschaltet.

Akkukapazität am Ende seiner Lebensdauer

350 mAh

Superior KeyPad TouchScreen G3 Jeweller

SmartBracket-Montageplatte

6 AA-Akkus (vorinstalliert)

Montagesatz

Schnellstartanleitung
