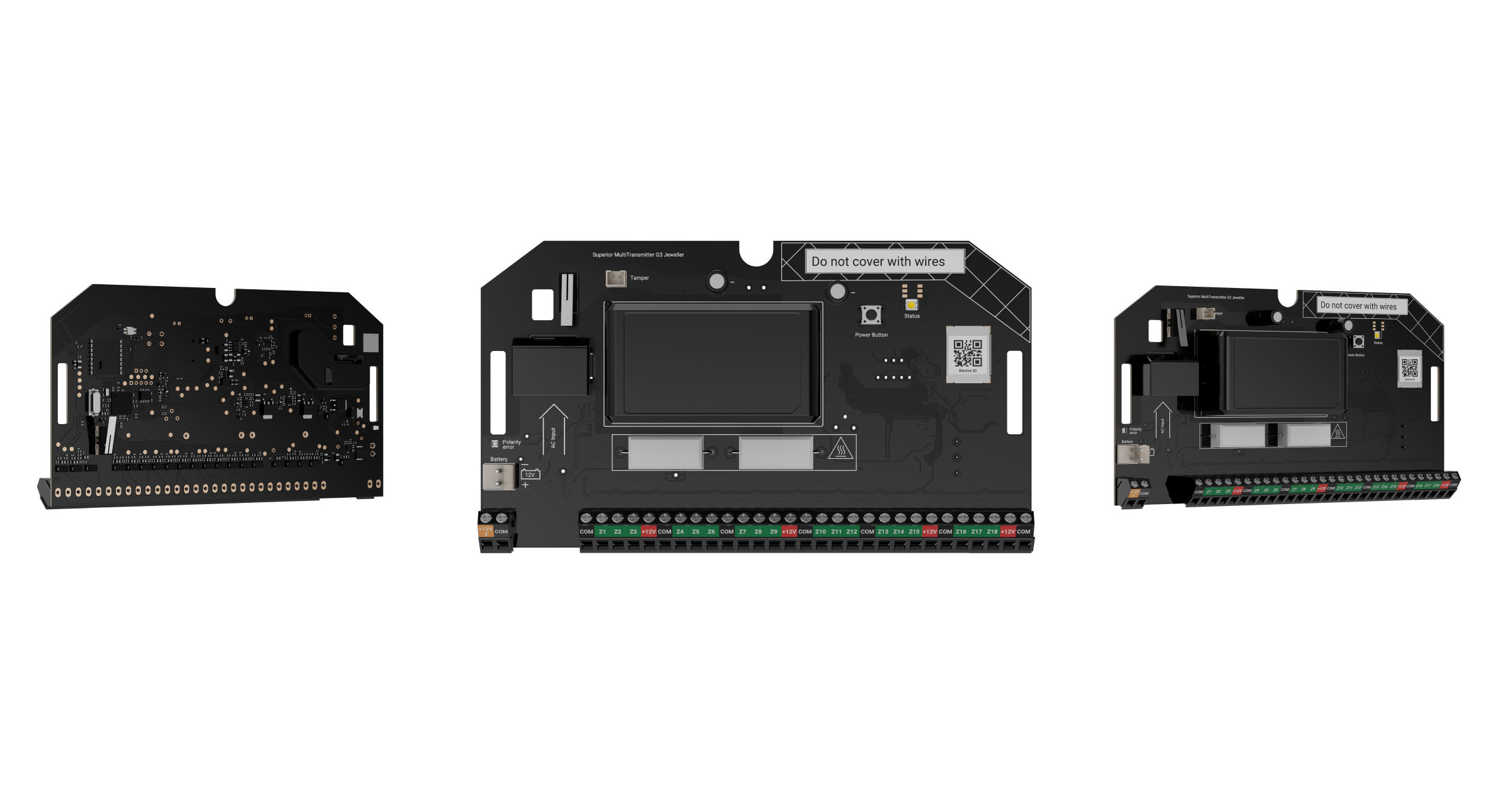

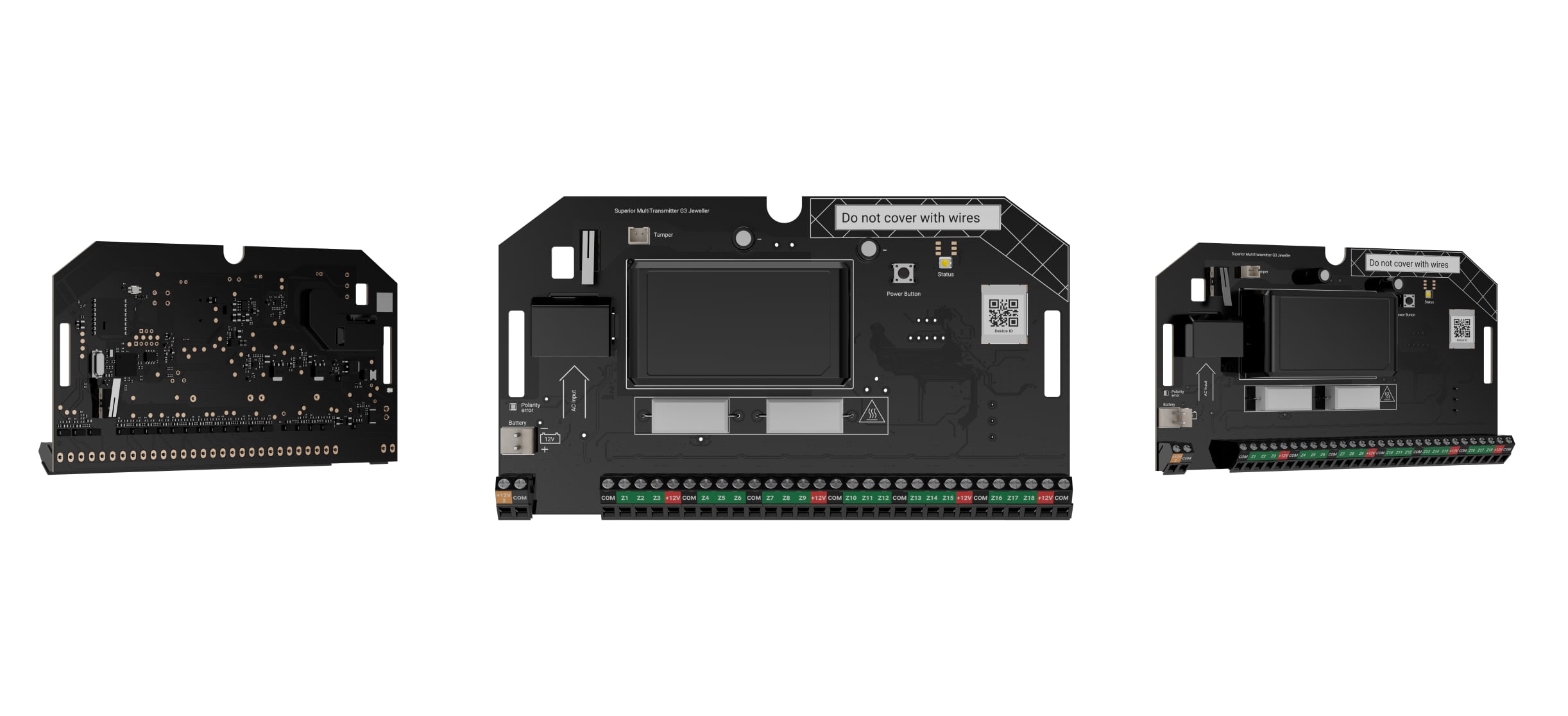

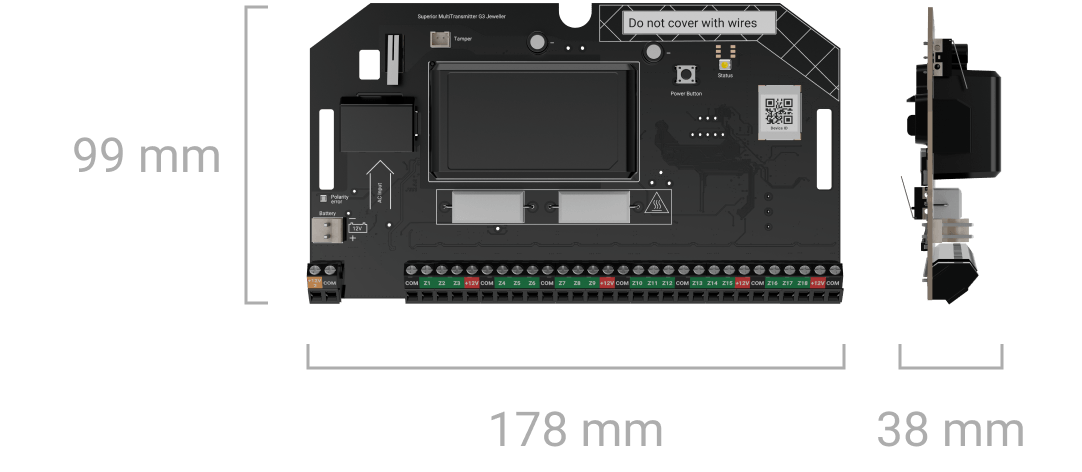

Superior MultiTransmitter G3 Jeweller (without casing)

Datenübertragungsprotokoll Superior Jeweller

Proprietäre Funktechnologie zur Übertragung von Befehlen, Alarmen und Ereignissen. Eine aktualisierte Version des Jeweller-Funkprotokolls für Superior-Geräte, die die Einhaltung von Grade 3 (EN 50131) gewährleistet.

Schlüsselfunktionen:

• Zwei-Wege-Kommunikation.
• Erweiterter Sabotageschutz.
• Verbesserte Blockverschlüsselung mit einem dynamischen Schlüssel.
• Sofortige Benachrichtigungen.
• Fernsteuerung und -konfiguration über Ajax Apps.

Frequenzbänder

865,0–868,0 MHz

868,0–868,6 MHz

868,7–869,2 MHz

869,4–869,65 MHz

Maximale effektive Strahlungsleistung (ERP)

bis zu 25 mW

Modulation des Funksignals

GFSK

Funkreichweite

bis zu 3,500 m

Zwischen dem Gerät und einer Hub-Zentrale (oder einem Funk-Signalverstärker) im freien Raum. Die maximale Reichweite hängt vom Modell der Hub-Zentrale ab.

Verschlüsselte Kommunikation

Alle gespeicherten und übertragenen Daten werden durch eine fortschrittliche Verschlüsselung geschützt, die sowohl Vertraulichkeit als auch Integrität gewährleistet.

Frequenzsprungverfahren

Zur Verhinderung von Funkstörungen und Jamming.

Kommunikationstechnologie Wings

Proprietäre Funk-Kommunikationstechnologie zum Hochladen von Firmware-Updates.

Schlüsselfunktionen:

• Zwei-Wege-Kommunikation.
• Erweiterter Sabotageschutz.
• Blockverschlüsselung mit einem dynamischen Schlüssel.
• Nachladen von Datenpaketen im Falle von Übertragungsfehlern.
• Überprüfung der Zustellung von Datenpaketen.

Frequenzbänder

865,0–868,0 MHz

868,0–868,6 MHz

868,7–869,2 MHz

869,4–869,65 MHz

Funkreichweite

bis zu 3,000 m

Zwischen dem Gerät und einer Hub-Zentrale (oder einem Funk-Signalverstärker) im offenen Raum. Die maximale Reichweite hängt vom Modell der Hub-Zentrale ab.

Verschlüsselte Kommunikation

Alle gespeicherten und übertragenen Daten werden durch eine fortschrittliche Verschlüsselung geschützt, die sowohl Vertraulichkeit als auch Integrität gewährleistet.

Frequenzsprungverfahren

Zur Verhinderung von Funkstörungen und Jamming.

Sabotagealarm

Die Platine verfügt über einen Anschluss zur Befestigung des Sabotagekontakts. Der Sabotagekontakt erkennt, wenn der Gehäusedeckel geöffnet wird und meldet einen Benutzer über den Versuch, das Gehäuse mit dem installierten Integrationsmodul von der Oberfläche zu entfernen.

Schutz vor Gerätevortäuschung (Spoofing)

Sorgt für die Authentifizierung des Integrationsmoduls, wenn es mit einer Hub-Zentrale kommuniziert.

Erkennung eines Kommunikationsausfalls

nach 36 Sekunden ohne Signal

Die Erkennungszeit hängt von den Jeweller- oder Jeweller/Fibra-Einstellungen ab.

Sofortige Erkennung von Kabelbruch, Kurzschluss und Störung

wenn die Verbindung 2EOL/3EOL verwendet wird

Abhängig von der Verbindungsart.

Sofortige Erkennung von Kurzschlüssen an Leistungsausgängen

Nach der Erkennung schaltet das System die Stromzufuhr ab und sendet eine Benachrichtigung an den Benutzer.

Hauptstromversorgung

100–240 V~

Notstromversorgung

12 V⎓, bis zu 7 Ah Kapazität, mit einem vollen Ladezyklus von bis zu 24 Stunden

Typ

type A

Wird innerhalb des überwachten Objekts verwendet.

AC-Betriebsspannung

100–240 V~, 50/60 Hz

Hauptstromversorgung.

DC-Betriebsspannung

10,5–15 V⎓

Notstromversorgung.

Ruhestromverbrauch bei Nennspannung

22 mA¹: es sind keine kabelgebundenen Geräte angeschlossen

35,5 mA¹: es sind 18 kabelgebundene NC-Geräte angeschlossen

Maximaler Stromverbrauch bei Nennspannung

gemessen:

• 24 mA¹: es sind keine kabelgebundenen Geräte angeschlossen
• 37,5 mA¹: es sind 18 kabelgebundene NC-Geräte angeschlossen

berechnet:

• 90 mA¹: es sind keine kabelgebundenen Geräte angeschlossen
• 103,5 mA¹: es sind 18 kabelgebundene NC-Geräte angeschlossen

¹ Vom wiederaufladbaren Notstrom-Akku nach Ausfall der Hauptstromversorgung.

Kapazität des wiederaufladbaren Notstrom-Akkus

bis zu 7 Ah mit einem vollständigen Ladezyklus von bis zu 24 Stunden²

Für den autonomen Betrieb von 60 Stunden und den Betrieb eines angeschlossenen kabelgebundenen Geräts für 15 Minuten sollte die maximale Last 68 mA nicht überschreiten.

² Dies ist die maximale Zeit, die benötigt wird, um einen 7 Ah-Akku auf 80 % seiner Kapazität aufzuladen.

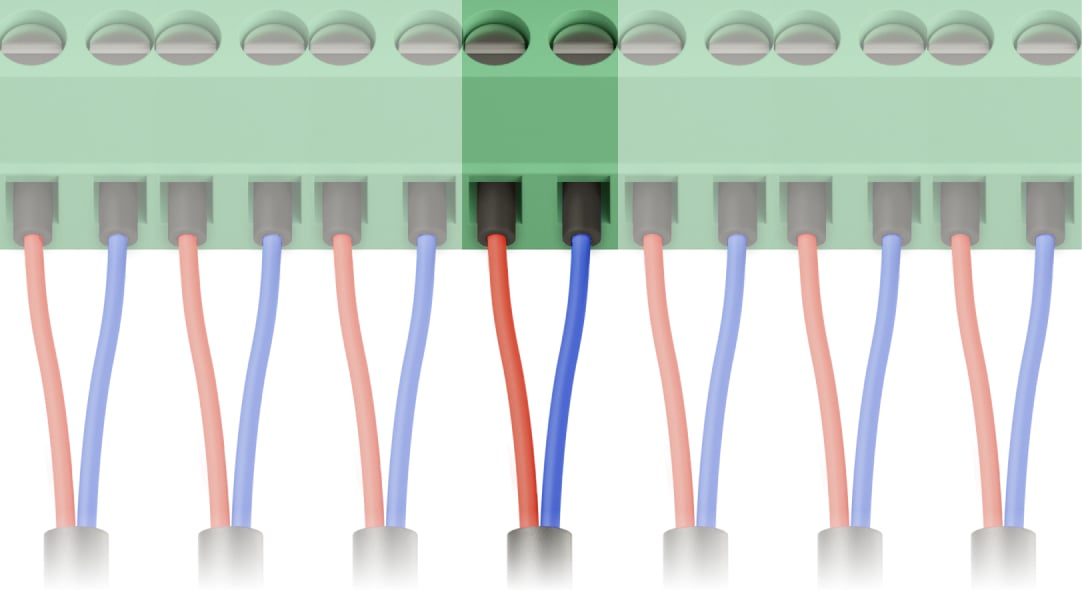

Stromversorgung der angeschlossenen kabelgebundenen Geräte

10,5–15 V⎓, bis zu 1 A (max. Gesamtstromaufnahme)

Vier Stromversorgungsleitungen von Superior MultiTransmitter G3 Jeweller (without casing).

Stromversorgung der angeschlossenen Brandmelder

10,5–15 V⎓, bis zu 0,4 A

Eine Stromversorgungsleitung von Superior MultiTransmitter G3 Jeweller (without casing).

Niedrige Akkuspannung

11,3 V⎓

Wiederherstellungsspannung bei niedriger Akkuladung

14,4 V⎓

Akkuspannung am Ende der Laufzeit

10,5 V⎓

Das Gerät schaltet sich aus.

Maximale Spitzen-Spitzen-Welligkeit der Ausgangsspannung

200 mV⎓

Minimaler Energiestand eines vollständig geladenen Notstrom-Akkus

100 %

Superior MultiTransmitter G3 Jeweller (without casing)

Netzkabel

Akku-Anschlusskabel

Schnellstartanleitung
