Módulo para conectar el sistema de seguridad Ajax a transmisores VHF de terceros

Transmisión instantánea de la alarma sin Internet

vhfBridge es un transpondedor que proporciona a un hub un canal adicional para comunicarse con una central de monitoreo. Con el módulo vhfBridge puede utilizar los sistemas Ajax en lugares donde la conexión a Internet es inestable, en reservas naturales, y en zonas de montaña o desérticas.

Las alarmas y los eventos del sistema se transmiten por ondas de radio VHF a decenas de kilómetros1. vhfBridge puede utilizarse como canal de comunicación principal o de reserva.
Instant alarm transmission without Internet

Fiabilidad y versatilidad en la concepción

Reliability and versatility by design

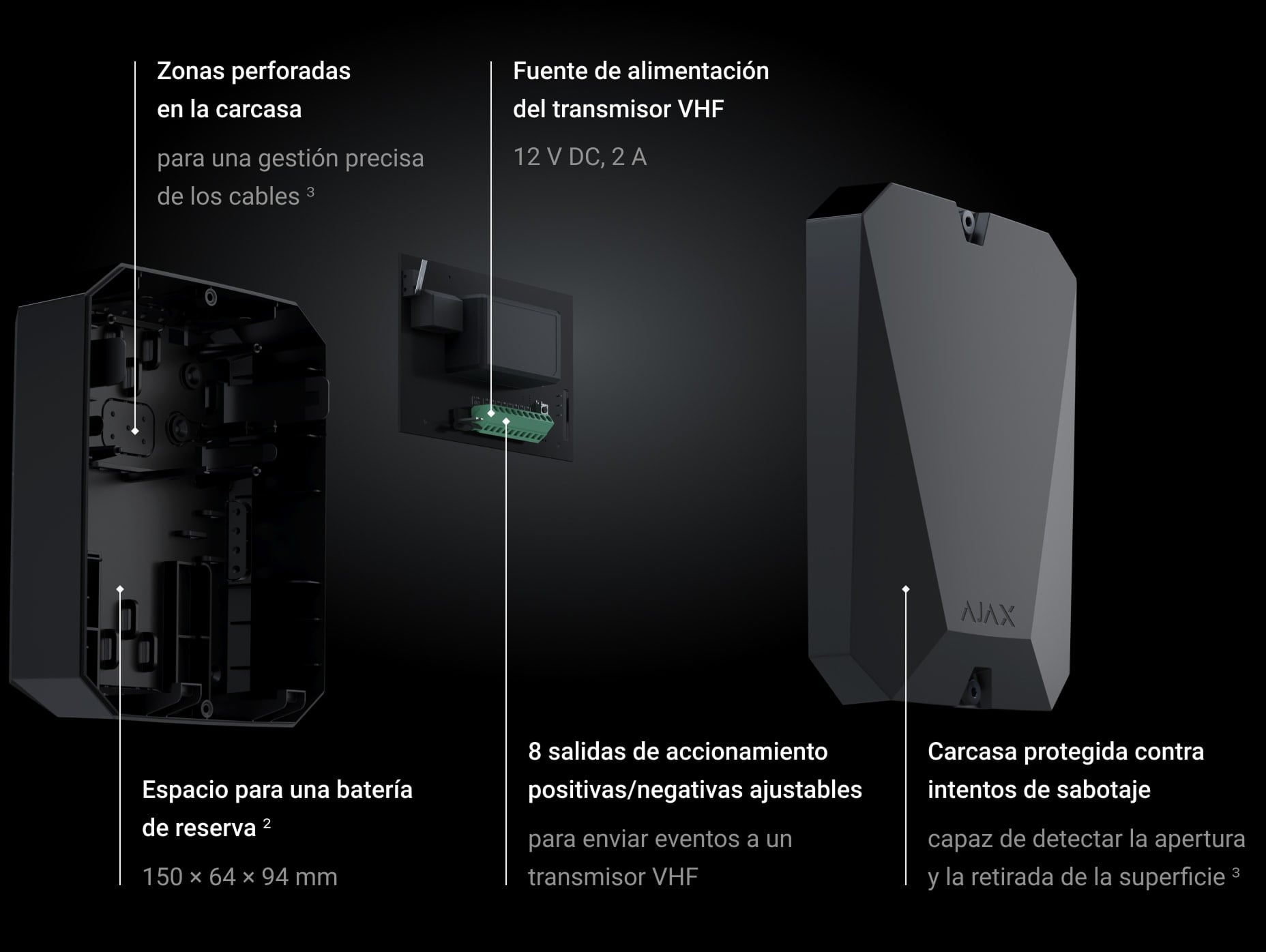

Es posible comprar el módulo vhfBridge sin carcasa
Cualquier transmisor VHF con entradas de relé puede conectarse al vhfBridge

Autonomía elaborada

Es posible incorporar una batería de reserva de 7 Ah dentro de la carcasa del módulo vhfBridge. La batería alimentará un transmisor VHF con un consumo de hasta 2 A. Por lo tanto, el transmisor no necesita tener una batería, lo que disminuye la frecuencia de mantenimiento.

En caso de corte de energía en una instalación, el transpondedor y el transmisor funcionan con una batería de reserva durante un máximo de 75 horas4, transmitiendo los eventos a una estación central de monitoreo.
  • Hasta 75 horas4 de funcionamiento autónomo
  • Espacio para una batería de reserva de 7 Ah
Elaborate autonomy

Señalización ajustable

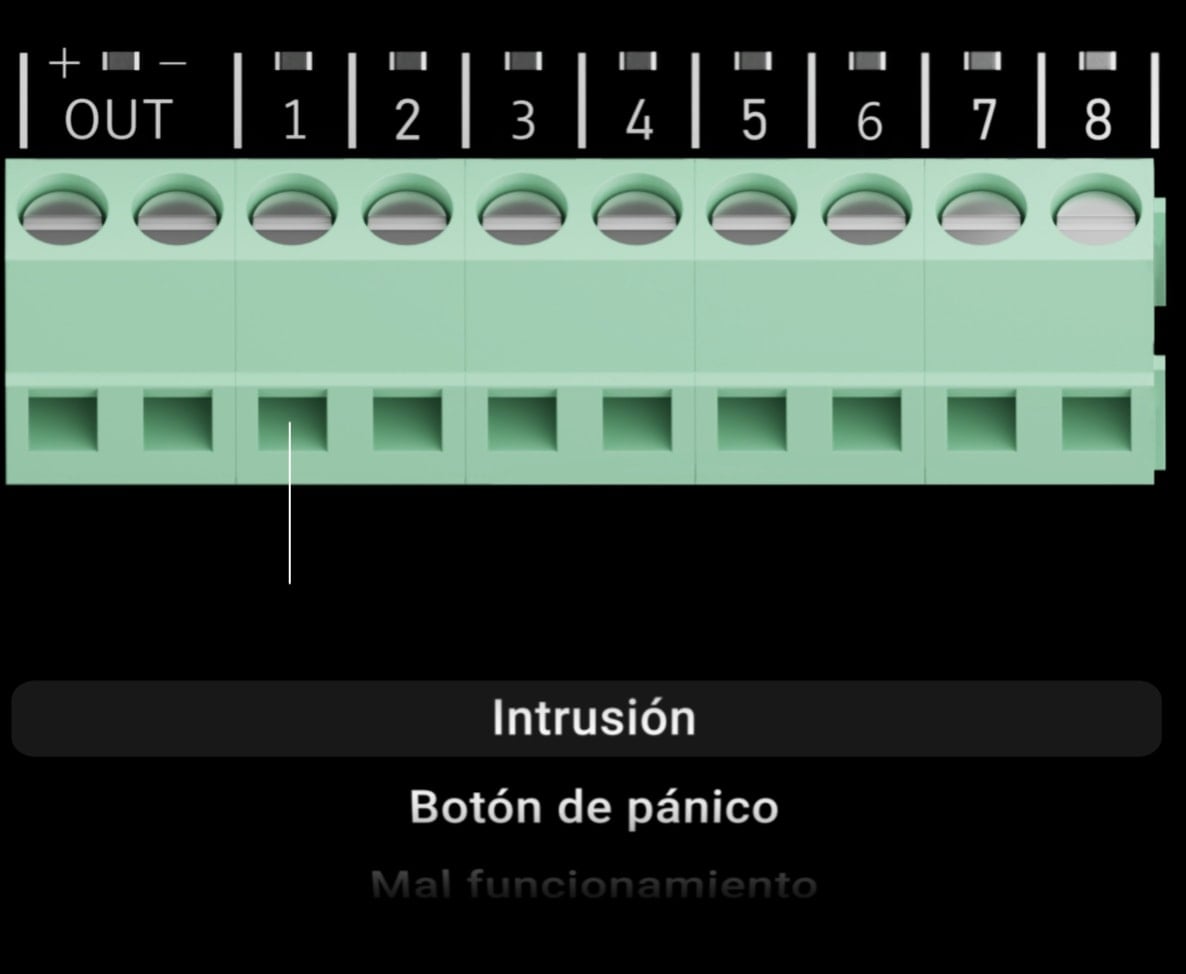

Reciba sólo los eventos que necesita. Puede configurar cada salida de vhfBridge en la aplicación Ajax: establezca un evento o desactívelo.
Adjustable signalling

Seguridad de comunicación sin compromisos

El vhfBridge se comunica con el hub a través del protocolo de radio encriptado Jeweller. Esto garantiza la interacción continua de todos los dispositivos del sistema de seguridad. El protocolo de radio utiliza periodos de tiempo para sincronizar las sesiones de comunicación de los dispositivos, autenticación para evitar la suplantación de identidad y encriptación para proteger del robo de datos.
Conexión con un hub a una distancia de
hasta 1.800 metros
Transmisión de la alarma en
0,15 segundos
Intervalo de ping del hub
a partir de 12 segundos

Instalación sin problemas

Al igual que otros dispositivos Ajax, el vhfBridge se conecta a un hub en la aplicación escaneando un código QR. La carcasa del transpondedor tiene zonas perforadas para organizar mejor el cableado. Las salidas son configurables con las aplicaciones Ajax para teléfonos inteligentes y ordenadores.
  • Agregar al Sistema escaneando un código QR
  • Montaje en la pared
  • Conectar un transmisor VHF
  • Configuración con una aplicación
Hassle-free installation

Especificaciones técnicas

Color
Blanco y negro
Clasificación
Transpondedor para la comunicación con la central de monitoreo a través de un transmisor VHF
Instalación
Interior
Cantidad de salidas potenciales
8
Tipos de salida
Alto potencial y bajo potencial (depende de la configuración)
Tipos de transmisión
Impulso y biestable (depende de la configuración)
Recomendados transmisores VHF
Transmisor de alarma Hawk VHF de FSK Electronics
TX750C de RDC
TR-41 de Puper
Compatible con unidades centrales Ajax
Funciona con Hub 2, Hub Plus, Hub 2 Plus
Compatible con repetidores de señal Ajax
+
Compatibilidad con transmisores de radio VHF de terceros
vhfBridge se conecta a cualquier transmisor VHF con entradas de relé

Modelos recomendados
Soporte de verificación fotográfica de alarmas
No
Fuente de alimentación principal
100–240 V, 50/60 Hz
Fuente de alimentación de reserva
12 V DC, hasta 75 horas de energía para un transpondedor y un transmisor
Tipo de batería admitida
Batería de 12 V con un ciclo de carga completo de hasta 30 horas.

El tamaño máximo de la batería instalada en la carcasa debe ser de 150 × 64 × 94 mm
Tipo de batería recomendada
Batería de 12 V con una capacidad de 4 Ah o 7 Ah

La batería de reserva no está incluida
Potencia del transmisor VHF
12 V DC, 2 A
Antisabotaje
Protección contra falsificación
Notificaciones de inhibición
Protección contra apertura y retirada
Batería de reserva
Protocolo de radio Jeweller
Alcance de comunicación — hasta 1.800 metros en línea de visión
Comunicación bidireccional entre dispositivos
Frecuencias de funcionamiento — 868,0–868,6 MHz
Intensidad de la señal de radio regulada automáticamente — hasta 25 mW
Encriptación de cerraduras basada en el algoritmo AES
Intervalo de ping del detector — 12-300 segundos
Salto de frecuencia

Leer más sobre Jeweller
Potencia de la señal de radio máxima
≤ 25 mW
Clasificación de protección
IP50
Intervalo de temperaturas de funcionamento
De −10°C a +40°C
Humedad de funcionamiento
Hasta 75%
Dimensiones generales
196 × 238 × 100 mm (con carcasa)
145 × 89 × 51 mm (sin carcasa)
Peso
840 g (con carcasa)
165 g (sin carcasa)
Garantía
Servicio de garantía durante 24 meses a partir de la fecha de venta.

Más información
Equipo completo
vhfBridge
Cable de alimentación
Cable de conexión de batería de 12 V
Kit de instalación
Carcasa (depende del equipo)
Guía rápida
Vida útil
10 años
1 La distancia depende del transmisor, el terreno y el clima. El alcance máximo varía en cada caso particular.
2 La batería de reserva no está incluida.
3 vhfBridge se puede vender sin carcasa.
4 Cuando se utiliza una batería de 7 Ah.

Ajax vhfBridge — module for connecting Ajax security system to third-party VHF transmitters

Ajax vhfBridge is a security module responsible for keeping the Ajax security control panel connected to a third-party VHF transmitter. The device is equipped with eight transistor outputs. VhfBridge is compatible with smart Ajax control panels — Hub 2, Hub Plus, Hub 2 Plus and Ajax radio signal range extenders.

The vhfBridge signalling transponder is an intermediate link in receiving and transmitting information between the signalling panel and the VHF transmitters, which provide Ajax with an additional communication channel to the security company’s central monitoring console.

To connect, pay attention to the following VHF transmitters: TR-41 from Puper, Hawk VHF Alarm Transmitter from FSK Electronics and TX750C from RDC. The Ajax vhfBridge module is compatible with third-party VHF transmitters with relay inputs.

The primary purpose of the Ajax vhfBridge module for adding third-party VHF transmitters to the Ajax security system

The Ajax vhfBridge transponder connects the hub of the Ajax security system to the monitoring console via a third-party VHF transmitter. It provides signalling with an additional communication channel with the security company. The Ajax vhfBridg module can be selected as the main channel as a backup, simultaneously with the transmission of alarms via Contact ID, SIA and other proprietary protocols.

Thanks to this principle of operation, Ajax security devices can be installed and connected to the security panel even on objects with unstable or non-existent Internet. With the Ajax vhfBridge transponder, the alarm signal can be transmitted for tens of kilometres in mountains, fields, desert areas, large protected areas, etc.

Features of the vhfBridge module

  • The vhfBridge module supports two types of signal transmission: bistable and pulse (depending on the type of zone and settings).
  • The device is protected from disassembly or damage of the case by a tamper. In the event of interference, the security user will receive a notification.
  • The vhfBridge module receives power from the AC 100-240 V, 50/60 Hz network. Installation of a backup power supply 7 Ah or battery 4 (not included) is available, which can provide autonomous operation for up to 75 hours (with 7 Ah battery) transmitter and transponder. The device’s body is made in a minimalist style of white or black plastic. The module housing has space for a battery up to 150 × 64 × 94 mm.
  • The broadcast signal is protected against data spoofing and encrypted. The performance of all devices is monitored by pings every 12-300 seconds, and in case of failure or in case of need to replace the batteries, the user will receive a message about the problem.
  • The vhfBridge signalling module interacts with the Ajax control panel via the two-way secure Jeweller protocol at the operating frequency of 868-868.6 MHz. The range of communication with the hub reaches 1800 m, provided there are no obstacles.

Jeweller radio technology provides instant sending of alarm messages and their delivery in 0.15s. The information is protected from jamming, interference, substitution by intruders and interception.

  • The Ajax security alarm control panel receives data from the device in encrypted form and case of detection of signal jamming, transfers the work of the entire security system to other frequencies. Thanks to the two-way connection, the hub constantly checks the level of performance of the system’s devices by pinging every 12-300 seconds (the user in the Ajax application sets the test frequency).
  • In case of alarm in the protected area, the signal arrives in less than 0.15 seconds.

Ajax vhfBridge transponder for burglar alarm capabilities

The Ajax vhfBridge alarm module receives alarms from the security control panel and transmits them via a connected VHF transmitter to the security company’s central monitoring console. The transponder supports two-way communication with the hub, which conducts test tests of devices and signal processing.

The Ajax security system users have the opportunity to join the security organization’s monitoring console.

The Ajax vhfBridge security transponder has eight low-potential and high-potential transistor outputs, which can be disconnected or set to trigger alarm events. The system administrator can configure the following types of events in the Ajax application:

  1. Security system failure.
  2. Invasion of the protected area.
  3. Tamper reaction.
  4. Alarm button.
  5. The power loss of alarm devices and battery discharge.
  6. Loss of communication with security devices.
  7. Reaction to fire.
  8. Alarms of various kinds.
  9. Changing alarm modes.
  10. Alarms confirmed by the emergency button.
  11. Aid.

Installation and configuration of the Ajax vhfBridge transponder

The Ajax vhfBridge module is connected to the security system via the Ajax application after scanning the QR code on the device’s body. The system user can check the tamper status, battery charge, signal strength, connection of external power and network in the mobile application.

The transponder should be mounted in a place with a high signal level, invisible to outsiders. There are perforated areas on the back of the Ajax vhfBridge housing to neatly connect all wires.

Complete set of the Ajax vhfBridge transponder

  1. VhfBridge module;
  2. Corps;
  3. Mounting kit;
  4. 12 V battery connection cable;
  5. Power cable;
  6. Instruction.
