EspañaEn las líneas Fibra, se utiliza una resistencia de terminación para evitar que la señal se refleje en el extremo de la línea, garantizando una transmisión de datos estable.
En la transmisión de datos por cable, cuando la señal recorre el cable y llega a su extremo, si este no está correctamente terminado, parte de la señal puede rebotar a lo largo del cable. Estas señales rebotadas, denominadas reflexiones, pueden distorsionar la señal original y provocar problemas de comunicación.
Una resistencia de terminación es una resistencia de 120 Ω que se instala en el último dispositivo de la línea en una topología en serie o en estrella, o en el último dispositivo de una rama en una topología en árbol. La resistencia se conecta a los terminales de señal (A y B) del último dispositivo. Las resistencias de terminación están incluidas en el kit completo de paneles de control híbridos.
Las resistencias de terminación no son necesarias cuando se utiliza una topología en anillo.
Algunos módulos Fibra en formato de placa cuentan con un jumper de resistencia de terminación. Funciona de la misma manera que una resistencia de terminación estándar, por lo que no es necesario instalar físicamente una resistencia entre los terminales de señal A y B. Si dicho módulo es el último de la línea, instale el jumper de manera que conecte dos pines de la placa.

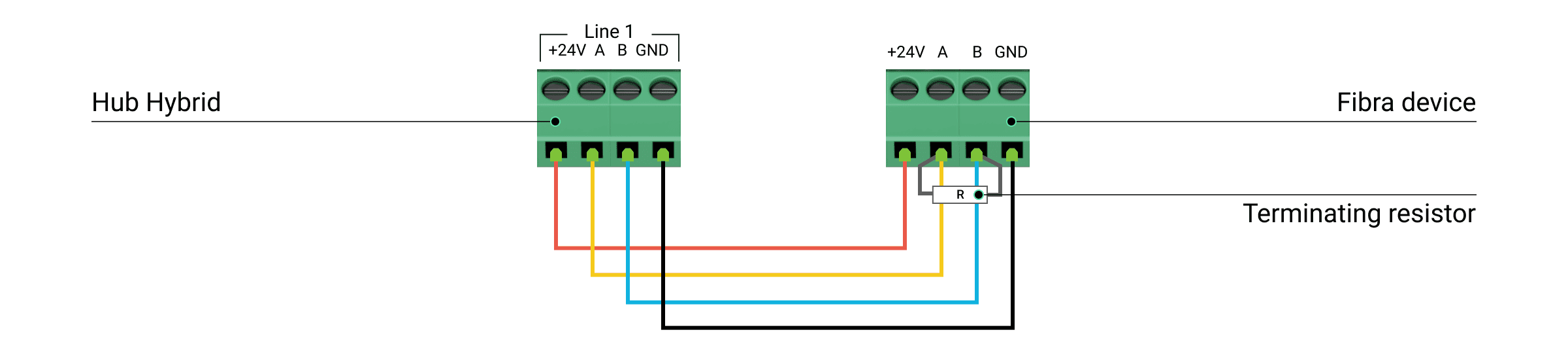

Si el módulo Fibra es el último dispositivo de la línea Fibra, se debe instalar una resistencia de terminación o un jumper de resistencia de terminación (si está disponible) en los terminales de entrada del módulo. Además, deben instalarse resistencias de terminación en el último dispositivo de cada línea que sale de las salidas del módulo. Los últimos dispositivos de las líneas aparecen resaltados en el esquema que se muestra a continuación.
Consejos para instalar y configurar dispositivos cableados Fibra
