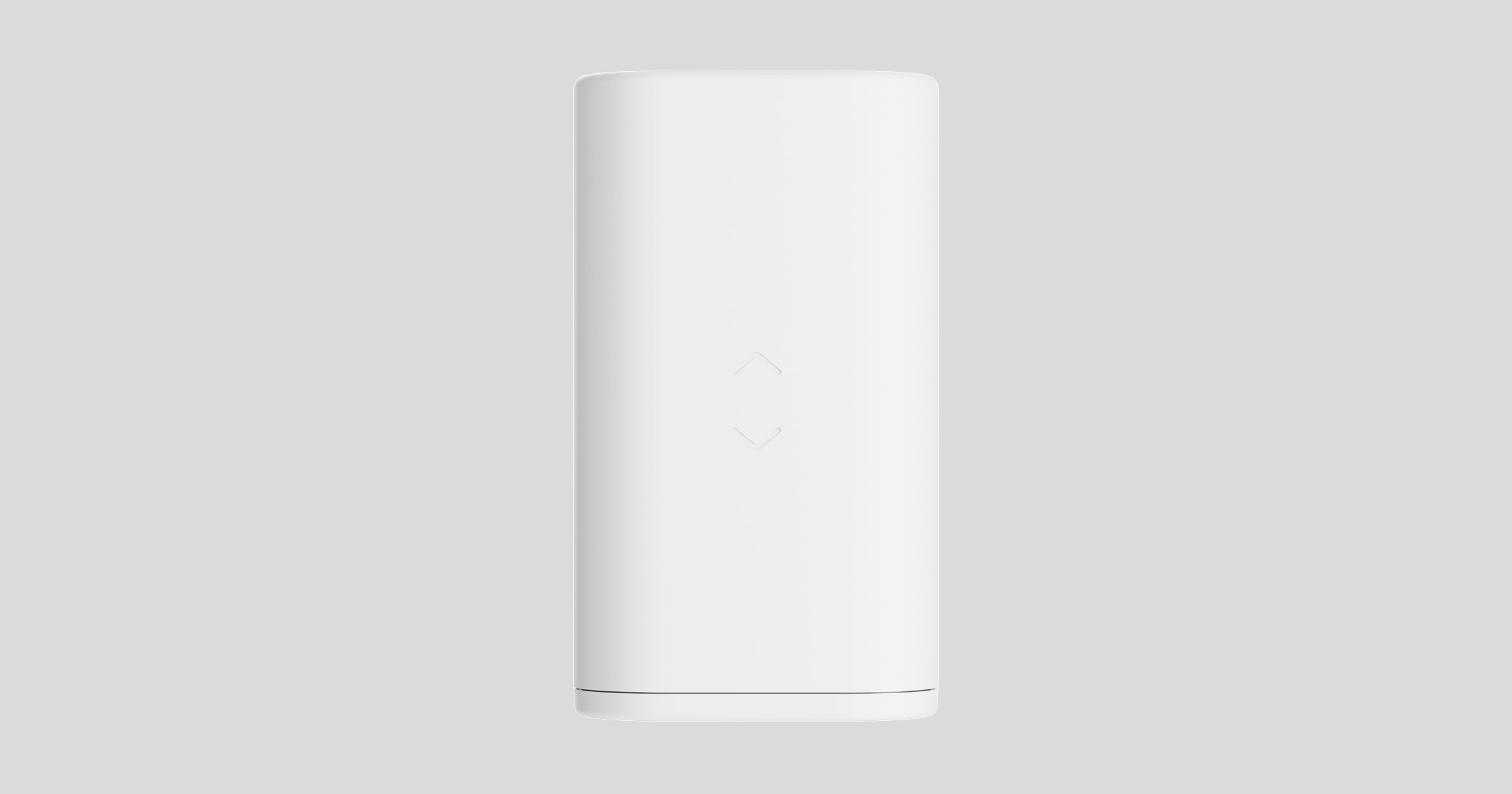

Camera BatteryPack is een oplaadbare Li-ion batterij die ontworpen is om BatteryCam HL van stroom te voorzien. Het product is beschikbaar in twee versies:
Camera BatteryPack (10Ah)
Camera BatteryPack (20Ah)

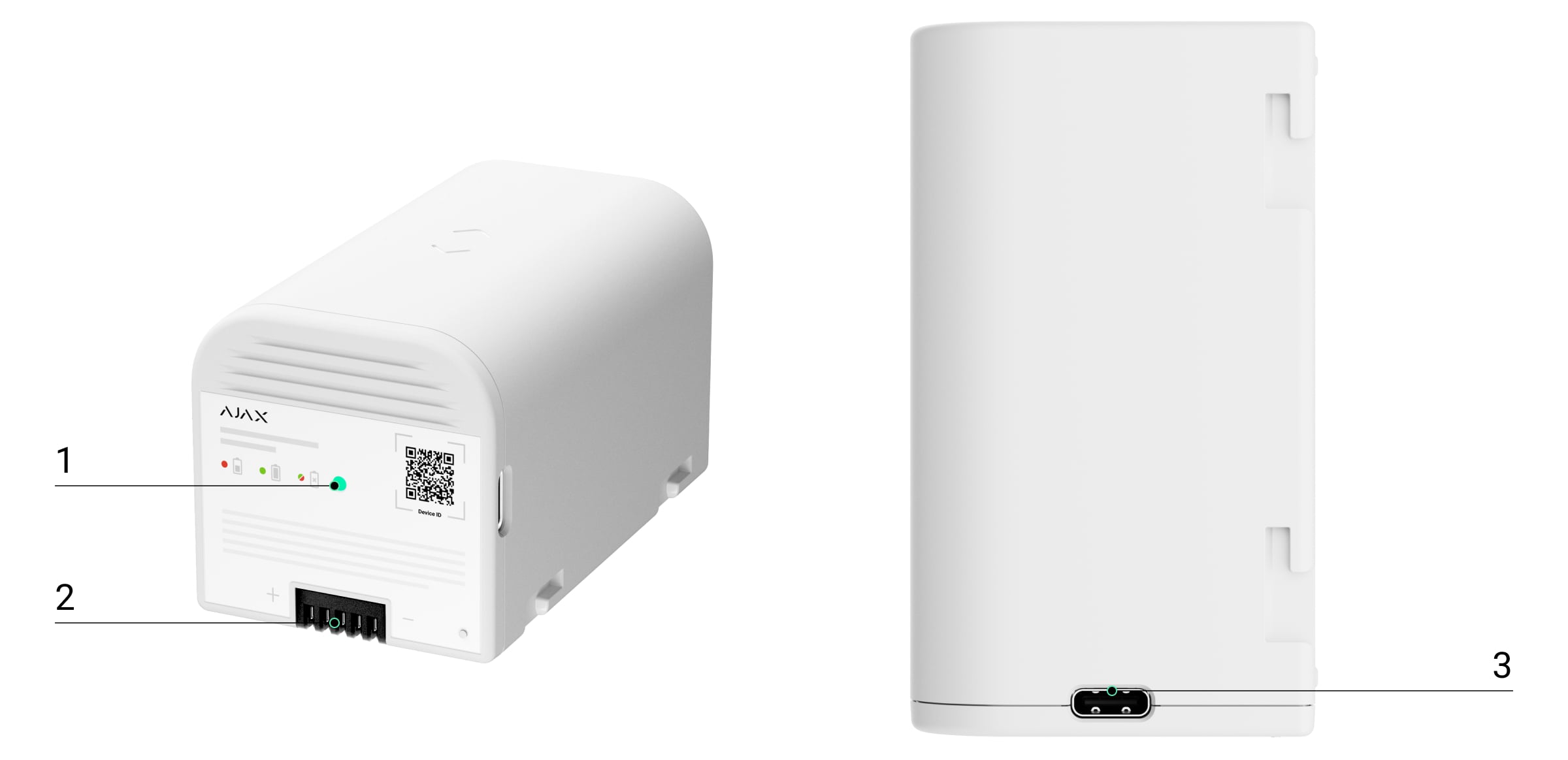

Functionele elementen
Led-indicator.
Connector om de batterij met de camera te verbinden.
USB Type-C-aansluiting om de batterij op te laden.
Compatibele camera’s
De batterij heeft een compatibele Ajax-camera nodig om te kunnen werken. De volgende camera’s zijn compatibel:
Werkingsprincipe
Camera BatteryPack (10Ah) en Camera BatteryPack (20Ah) zijn interne oplaadbare batterijen die worden gebruikt als de primaire of backupvoeding voor een Ajax-camera.
Selectie van een installatieplaats
De batterij mag alleen in de camerabehuizing worden geplaatst. Bij het kiezen van een installatielocatie voor de camera, moet u rekening houden met de factoren die van invloed zijn op de werking van de batterij:
Operationeel temperatuurbereik.
Toegestane vochtigheidsgraad.
Volg bij het ontwerpen van een Ajax-systeem altijd de plaatsingsadviezen. Alleen professionals mogen het systeem ontwerpen en installeren. De lijst met aanbevolen partners van Ajax Systems vindt u hier.
Plaatsen waar u de batterij niet mag installeren
Op plaatsen met hoge temperaturen. Bijvoorbeeld in de buurt van warmtebronnen, zoals radiatoren, verwarming, direct zonlicht. Een hoge temperatuur ervoor zorgen dat de batterij oververhit, snel ontlaad, beschadigt, of zelfs explodeert of ontvlamt.
Op plaatsen met een hoge luchtvochtigheid. Vocht kan de contacten aantasten of kortsluiting veroorzaken.
In de buurt van brandbare materialen. Plaats de batterij nooit in de buurt van ontvlambare vloeistoffen of materialen. Hierdoor neemt het risico op brand of explosie toe, vooral als er kortsluiting optreedt.
Installatie
Zorg, voordat u de batterij installeert, dat u de optimale cameralocatie heeft geselecteerd en de gebruikershandleiding van de camera heeft gelezen.
Gebruikershandleidingen voor Ajax-camera’s en andere apparaten zijn te vinden op de ondersteuningspagina van Ajax.
Houd u bij de installatie en het gebruik van een Ajax-systeem aan de regels en vereisten van wettelijke regelgevingen op het gebied van elektrische veiligheid.
Demonteer, open of versnipper secundaire cellen of batterijen niet. Steek uw vingers of vreemde objecten niet in openingen of gaten van de batterij, zoals ventilatieopeningen of aansluitingen.
De batterij installeren
Draai de bevestigingsschroef aan de onderkant van de camera los, schuif het SmartBracket-montagepaneel naar beneden en verwijder het van de camera.
Draai de schroef los waarmee de klep van het batterijvak vastzit en verwijder de klep.

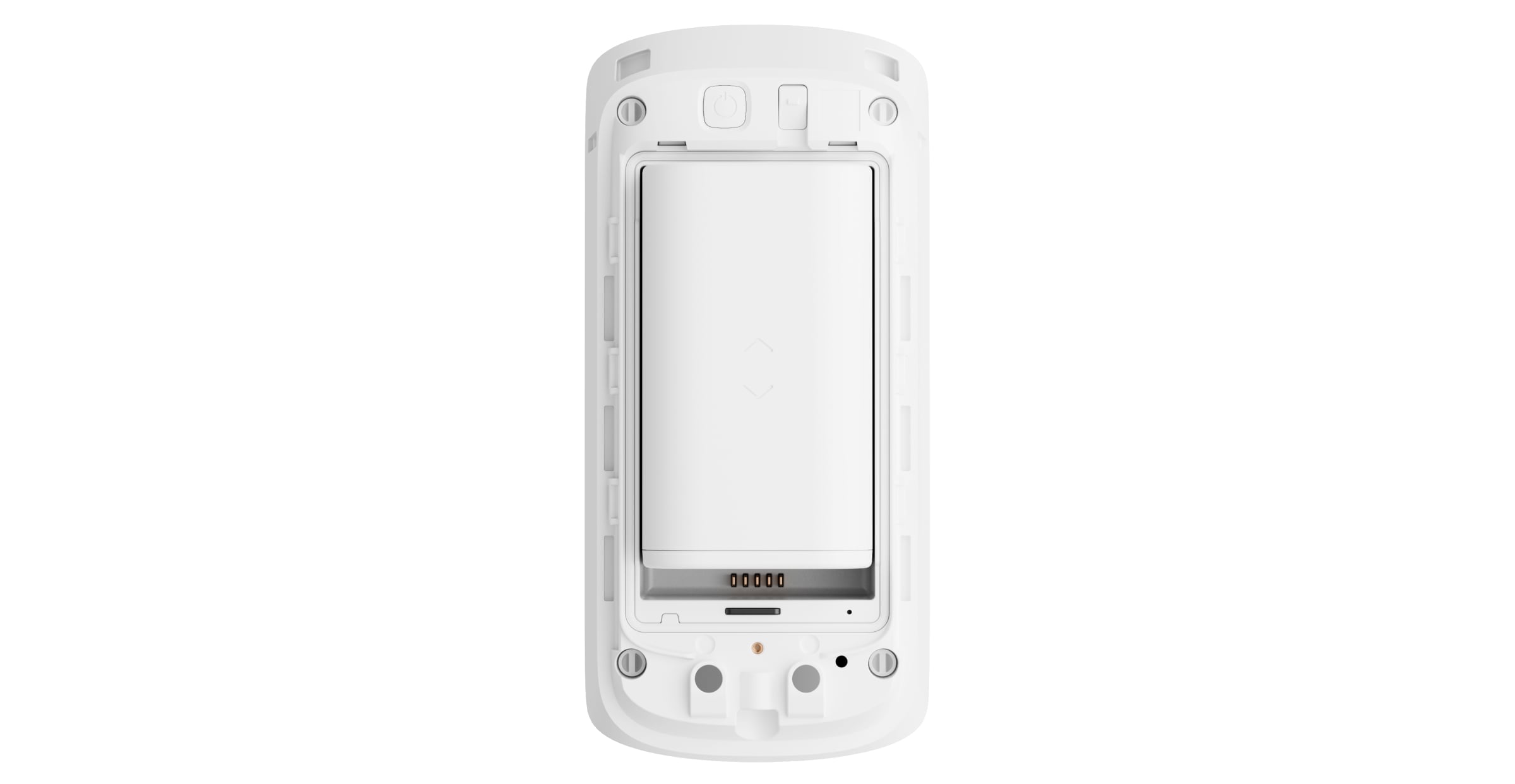

Plaats de batterij in het batterijvak zodat de connectoren op elkaar aansluiten.

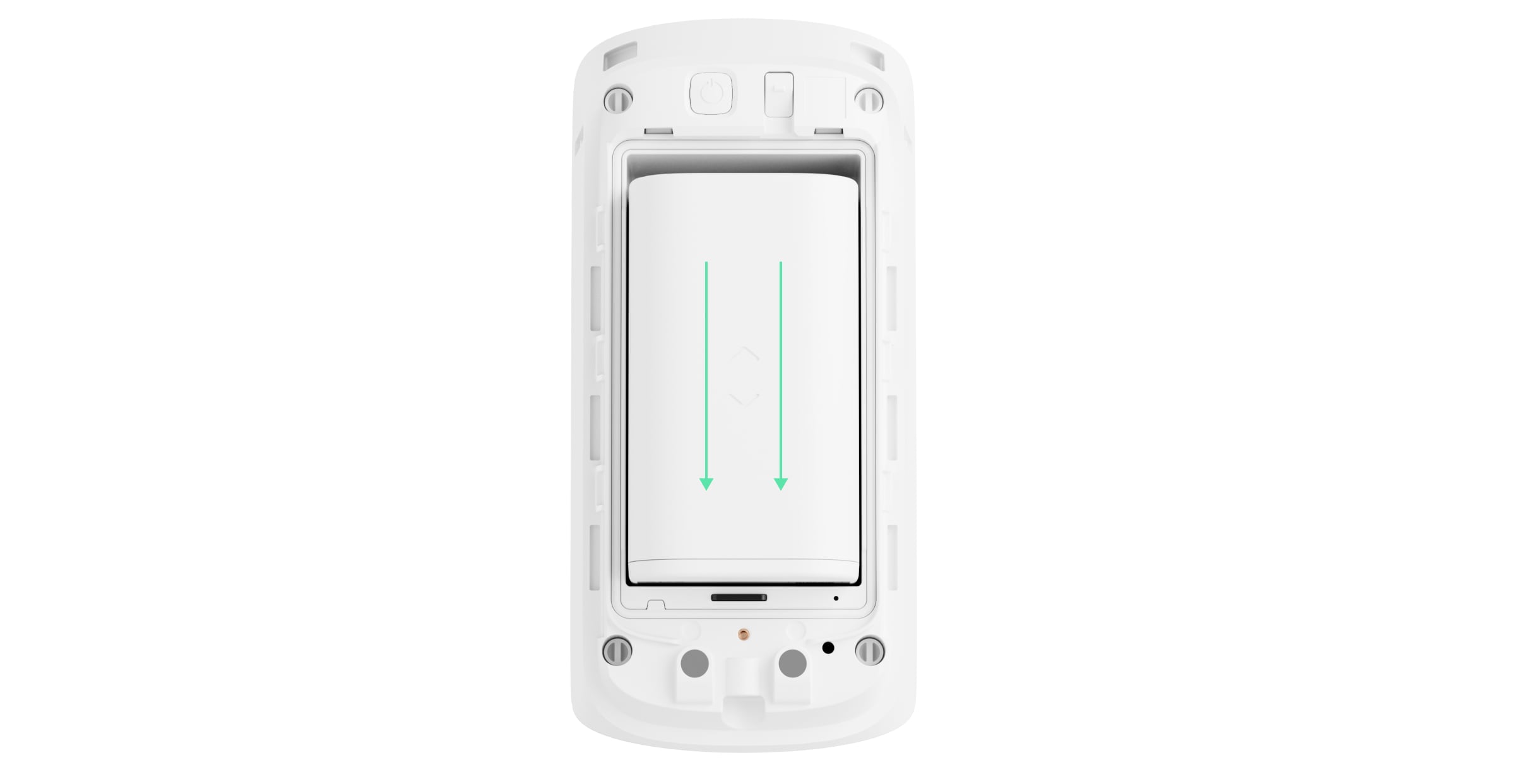

Schuif de batterij omlaag totdat de vergrendelingen deze vastzetten.
Plaats het deksel van het batterijvak en zet het vast met de bevestigingsschroef.
Installeer het SmartBracket-montagepaneel en bevestig het met de bevestigingsschroef.
Controleer de status van de Batterijlading in de statussen van het apparaat in een Ajax-app.
De batterij verwijderen
Draai de bevestigingsschroef aan de onderkant van de camera los, schuif het SmartBracket-montagepaneel naar beneden en verwijder het van de camera.
Draai de schroef los waarmee de klep van het batterijvak vastzit en verwijder de klep.

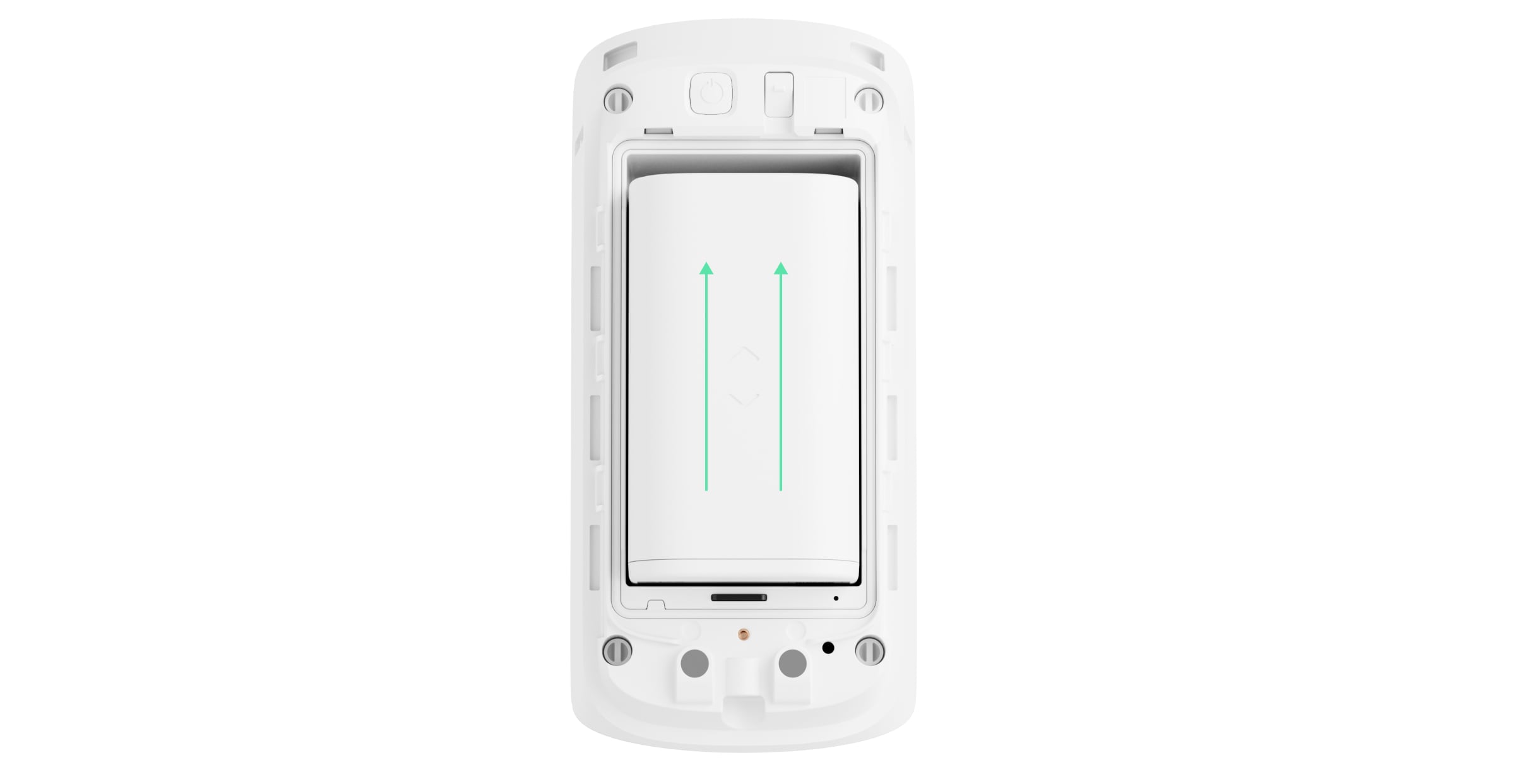

Schuif de batterij omhoog totdat de vergrendelingen loslaten.
Verwijder de batterij uit het batterijvak.
Statussen
De camera geeft onder andere informatie over het laadniveau van de batterij. Deze statussen zijn te vinden in de Ajax-apps:
Ga naar het tabblad Apparaten
.
Selecteer de gewenste camera in de lijst.
Indicatie
De led-indicator van Camera BatteryPack licht rood of groen op, afhankelijk van de status van de batterij. De indicatie is alleen beschikbaar wanneer de batterij wordt opgeladen via de USB Type-C-connector.
Gebeurtenis | Led-indicatie | Opmerking |
De batterij wordt opgeladen | Licht rood op | |
De batterij is volledig opgeladen | Licht groen op | |
Batterijstoring | Knippert continu rood en groen | Neem contact op met onze technische ondersteuning. |
Onderhoud
Camera BatteryPack (10Ah) en Camera BatteryPack (20Ah) moeten worden opgeladen wanneer het laadniveau laag is. Ze kunnen worden opgeladen vóór installatie in de camera of erna als de camera verbonden is met een externe voedingsbron.
Laad de batterij zo snel mogelijk op zodra deze bijna leeg is om degradatie van de batterij te voorkomen.
Laad de batterij volledig op voordat u deze opbergt om degradatie te voorkomen.
De batterij opladen
Sluit u een externe voeding aan op de USB Type-C-aansluiting van de batterij om de batterij op te laden. Tijdens het opladen geeft de led-indicator van de batterij de laadstatus weer.
We raden aan een externe voeding te gebruiken, zoals een voedingsadapter, met de volgende uitgangswaarden: 5,0 V⎓ 3,0 A, of 9,0 V⎓ 2,0 A, of 12,0 V⎓ 1,5 A.
Gebruik een kabel die de aanbevolen uitgangswaarden voor het opladen van batterijen kan leveren. Houd er rekening mee dat kabels van lage kwaliteit de oplaadtijd kunnen verlengen of zelfs de batterij of de voedingsbron kunnen beschadigen.
De batterij kan worden opgeladen terwijl deze in de camera is geplaatst, als er een externe voeding of een zonnepaneel op de camera is aangesloten dat voldoende stroom levert. De maximaal toelaatbare uitgangswaarden van de voedingsbron in dit geval zijn 12 V⎓, 2 A.
Als de batterijtemperatuur buiten het oplaadbereik ligt (d.w.z. onder 0 °C of boven +45 °C), stopt het laden totdat de temperatuur weer binnen het juiste bereik komt. Daarnaast wordt de informatie dat de batterijtemperatuur buiten het oplaadbereik ligt weergegeven in de status van de camera in de Ajax-app als de batterij tijdens het opladen in de camera is geïnstalleerd.
Technische specificaties
Alle technische specificaties van Camera BatteryPack (10Ah)
Alle technische specificaties van Camera BatteryPack (20Ah)
Garantie
De garantie op de producten van de Limited Liability Company, “Ajax Systems Manufacturing”, is 2 jaar geldig na aankoop.
Als het apparaat niet goed werkt, raden we aan om contact op te nemen met de technische ondersteuning van Ajax. In de meeste gevallen kunnen technische problemen op afstand worden opgelost.
Contact opnemen met de technische ondersteuning:
Gefabriceerd door “AS Manufacturing” LLC
