O Ajax SpaceControl Jeweller é um comando em miniatura com proteção contra cliques acidentais. Permite colocar o sistema Ajax em modo armado, noturno ou desarmado e ativar um alarme.
Como se trata de uma comunicação bidirecional, saberá se o sistema recebeu o comando do Ajax SpaceControl Jeweller.

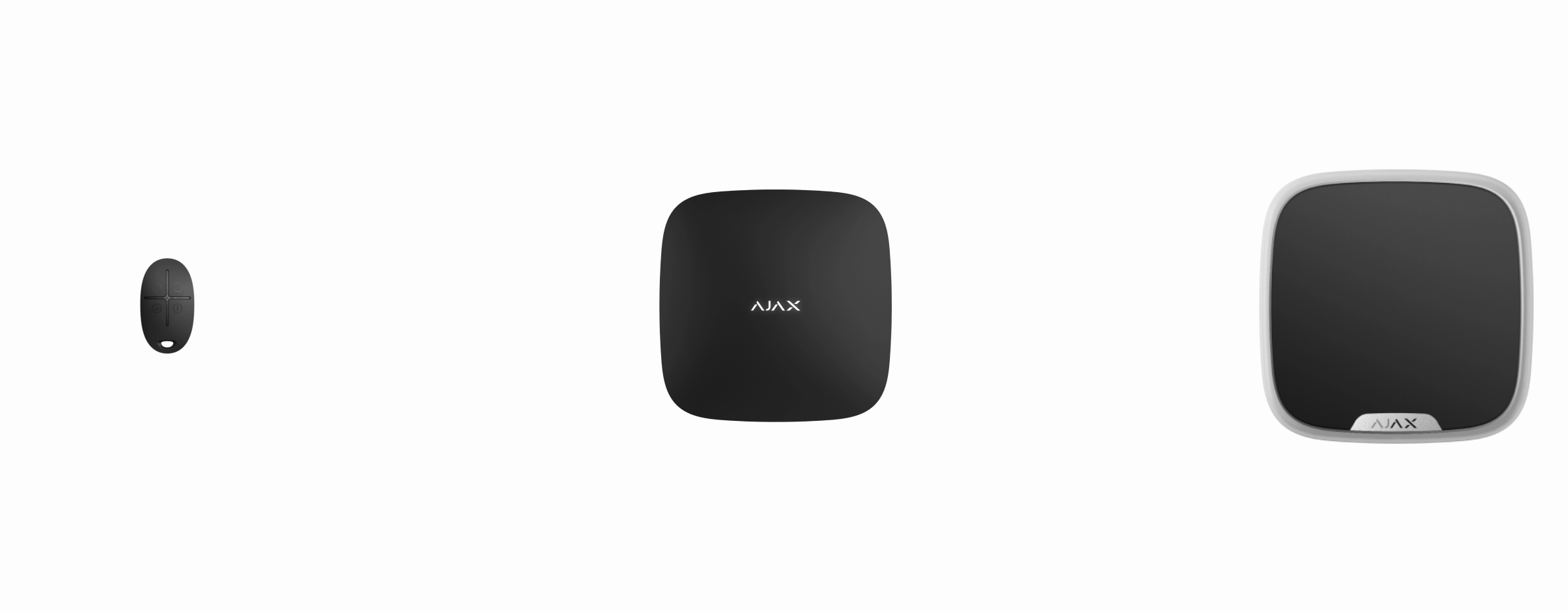

Integrado no sistema Ajax, o comando está conectado ao hub através do protocolo Jeweller protegido. Além disso, o comando pode ser utilizado para controlar qualquer central de segurança de terceiros através do módulo de integração uartBridge ou ocBridge Plus.
O comando é configurado nas apps Ajax.
Elementos funcionais
Botão para armar o sistema.
Botão para desarmar o sistema.
Botão do modo noturno.
Botão de pânico (ativa o alarme).
Indicadores luminosos.
O orifício para fixar o comando.
Os botões podem ser atribuídos quando se utiliza um comando com hub e Ajax uartBridge. De momento, não está disponível a funcionalidade de alteração dos comandos (e desativação) dos botões do comando quando utilizados com o hub Ajax.
Princípio do funcionamento
Distância máxima de conexão entre o comando e o hub — 1300 metros. Esta distância é reduzida por paredes, pisos inseridos e quaisquer objetos que dificultem a transmissão do sinal.
O Ajax SpaceControl Jeweller funciona apenas com um sistema de segurança (Ajaх ou de terceiros através do módulo de integração). Se ligar o comando a um novo sistema de segurança, este deixará de interagir com o sistema anterior. No entanto, o comando não será automaticamente eliminado da lista de dispositivos do hub.
O comando pode:
Armar o sistema — premir uma vez o botão
Ativar o modo noturno — premir uma vez o botão
Desarmar o sistema — premir uma vez o botão
Ligar um alarme — premir uma vez o botão
Para desligar o sistema de segurança ativado (sirene), prima o botão de modo de desarme no comando.
A proteção contra cliques acidentais está disponível no Ajax SpaceControl Jeweller com a versão de firmware 5.54.1.0 e superior.
Indicação
O comando só comunica o seu estado depois de ser premido qualquer botão.
O tipo e a cor da indicação do ecrã do comando depende da versão de firmware do dispositivo. A versão de firmware do comando pode ser encontrada na app Ajax:
Aceda ao separador Dispositivos
Selecione o Ajax SpaceControl Jeweller da lista.
As informações sobre a versão do firmware são apresentadas na parte inferior.
Indicação | Evento |
4 LEDs verdes do comando pisca 6 vezes | O comando não está registado em nenhum sistema de segurança |
2 LEDs verdes junto ao botão premido acendem-se uma vez | O comando do comando foi enviado para o sistema de segurança |
Versão de firmware 3.16 e inferior O LED ao lado do botão premido pisca rapidamente a verde 4 vezes Com a versão de firmware 3.18 e superior O LED central acende-se brevemente a vermelho | O comando não foi entregue porque o sistema de segurança está demasiado longe e não pode receber o comando |
2 LEDs ao lado do botão acende-se duas vezes a verde. Em seguida, os 4 LEDs do comando piscam a verde 6 vezes | O comando foi retirado dos dispositivos do sistema de segurança |
O LED central acende-se a verde durante alguns segundos | Ligação de um comando ao sistema de segurança |
Com a versão de firmware 3.18 e superior O LED central acende-se a verde durante cerca de meio segundo | O sistema executou o comando do comando |
Com a versão de firmware 3.18 e superior O LED central acende-se a vermelho durante cerca de meio segundo | O sistema não executou o comando do comando — a verificação da integridade está ativada no sistema e um dos dispositivos está defeituoso |
Versão de firmware 3.16 e inferior Após a indicação principal, o LED central acende-se uma vez a verde e apaga-se gradualmente Com a versão de firmware 3.18 e superior Após a indicação principal, o LED central acende-se uma vez a verde e apaga-se gradualmente | A bateria do comando precisa de ser substituída. Neste caso, os comandos do comando são enviados para o sistema de segurança. |
Versão de firmware 3.16 e inferior Luz verde intermitente de curta duração e contínua Versão do firmware de 3.18 a 3.52 Luz vermelha intermitente de curta duração e contínua Os comandos com a versão de firmware 3.53 e mais recente não funcionam quando o nível de carga da bateria é inaceitavelmente baixo, não comunicam comandos ao hub e não notificam com indicação LED | O nível de carga da bateria é inaceitavelmente baixo. A bateria precisa de ser substituída. Neste modo de funcionamento, os comandos do comando não são enviados para o sistema de segurança. |
Adicionar ao sistema
Ligação ao hub
Antes de iniciar a ligação:
Seguindo as recomendações das instruções do hub, instale a app Ajax no seu smartphone. Crie uma conta, adicione o hub à app e crie pelo menos uma sala.
Vá para a app Ajax.
Ligue o hub e verifique a ligação à Internet (via cabo Ethernet e/ou rede GSM).
Certifique-se de que o hub está desarmado e não inicia a atualização, verificando o seu estado na app Ajax.
Apenas os utilizadores com direitos de administrador podem adicionar o dispositivo ao hub.
Como ligar o comando ao hub:
Selecione a opção Adicionar dispositivo na app Ajax.
Dê um nome ao dispositivo, leia/escreva manualmente o código QR (localizado no corpo e na embalagem) e selecione a sala de localização.
Clique em Adicionar — a contagem decrescente começará.
Prima simultaneamente o botão para o modo armado
e o botão de pânico
— o comando piscará com o LED central. Para que a deteção e o emparelhamento ocorram, o dispositivo deve estar localizado dentro da área de cobertura da rede sem fios do hub (num único objeto protegido).
O comando ligado ao hub aparecerá na lista de dispositivos do hub na app.
Ligação do comando a sistemas de segurança de terceiros
Para ligar o comando a uma central de segurança de terceiros, utilizando o módulo de integração Ajax uartBridge ou Ajax ocBridge Plus, siga as recomendações do manual do respetivo dispositivo.
Estados
Dispositivos
Ajax SpaceControl Jeweller
Parâmetro | Valor |
Importação de dados | Apresenta o erro aquando da transferência de dados para o novo hub:
|
Carga da Bateria | Nível da bateria do dispositivo . Estão disponíveis dois estados:
|
Proteção contra pressão acidental | Indica o método de proteção contra cliques acidentais:
A função está disponível em comandos com a versão de firmware 5.54.1.0 e superior |
O estado da ligação com o repetidor ReX | Aparece se o comando estiver a funcionar através de um repetidor de sinal de rádio |
Pânico | Estado do botão de pânico |
Desativação Permanente | Apresenta o estado do dispositivo: ativo ou completamente desativado pelo utilizador |
Firmware | Versão do firmware do comando. Não é possível alterar o firmware |
ID do dispositivo | Identificador do dispositivo |
Configuração
Dispositivos
Ajax SpaceControl Jeweller
Definições
Configuração | Valor |
Nome | Nome do comando. Apresentado na lista de dispositivos do hub, texto SMS e notificações no historial de eventos. Para alterar o nome do dispositivo, clique no campo de texto. O nome pode conter até 12 caracteres cirílicos ou até 24 caracteres latinos. |
Sala | Seleção da sala virtual à qual o dispositivo está atribuído |
Gestão de grupos | Seleção de um grupo de segurança que o comando gere. É possível selecionar Todos os grupos ou um único grupo. A configuração só está disponível após a ativação do modo de grupo. Se a funcionalidade Grupo seguido estiver configurada para grupos, o seu estado de segurança pode mudar automaticamente em função das suas definições e dos estados dos iniciadores. |
Utilizador | Seleção do utilizador do comando. O comando não está atribuído:
O comando está atribuído ao utilizador:
|
Pânico | Ligar/desligar o botão de pânico |
Proteção contra pressão acidental | Seleção do método de proteção contra cliques acidentais:
A função está disponível em comandos com a versão de firmware 5.54.1.0 e superior |
Alerta com uma sirene se o botão de pânico for premido | Se a opção estiver ativada, premir um botão de pânico ativa as sirenes Ajax ligadas ao sistema. O Ajax SpaceControl Jeweller ativa todas as sirenes, independentemente dos grupos em que se encontram. |
Guia do Utilizador | Abre o manual do utilizador do aparelho |
Desativação Permanente | Permite a um utilizador desativar o dispositivo sem o apagar do sistema. Uma vez desativado, o dispositivo deixará de executar comandos do sistema e de participar em cenários de automatização. Além disso, o botão de pânico de um dispositivo desativado será desativado. |
Desemparelhar Dispositivo | Desliga o dispositivo do hub e elimina as suas definições |
Manutenção
Para limpar o corpo do comando, utilizar qualquer meio adequado para a manutenção do equipamento.
Não utilize para a limpeza do Ajax SpaceControl Jeweller quaisquer substâncias que contenham álcool, acetona, gasolina e outros solventes ativos.
A bateria pré-instalada proporciona até 5 anos de funcionamento do comando durante uma utilização normal (uma ativação e desativação do sistema de segurança por dia). A utilização mais frequente pode reduzir a duração da bateria. Pode verificar o nível da bateria em qualquer altura na app Ajax.
Mantenha as baterias novas e usadas longe do alcance das crianças. Não ingerir a bateria, perigo de queimadura química
A bateria pré-instalada é sensível a baixas temperaturas e, se o comando for arrefecido significativamente, o indicador do nível da bateria na app pode apresentar valores incorretos até o comando aquecer.
O valor do nível da bateria não é atualizado regularmente, mas apenas depois de premir um dos botões do comando.
Quando a bateria está descarregada, o utilizador recebe uma notificação na app Ajax e o LED do comando acende-se lentamente e apaga-se a vermelho sempre que o botão é premido (os comandos com a versão de firmware 3.16 e inferior acendem-se a verde).
Durante quanto tempo os dispositivos Ajax funcionam com baterias e o que afeta este facto
Especificações técnicas
Todas as características técnicas
Garantia
A garantia dos produtos da empresa de responsabilidade limitada “Ajax Systems Manufacturing” é válida por 2 anos após a compra e não se aplica à bateria pré-instalada.
Caso o dispositivo não funcione corretamente, deverá contactar, em primeiro lugar, o serviço de apoio — em metade das vezes, os problemas técnicos podem ser resolvidos remotamente!
Apoio técnico: support@ajax.systems
