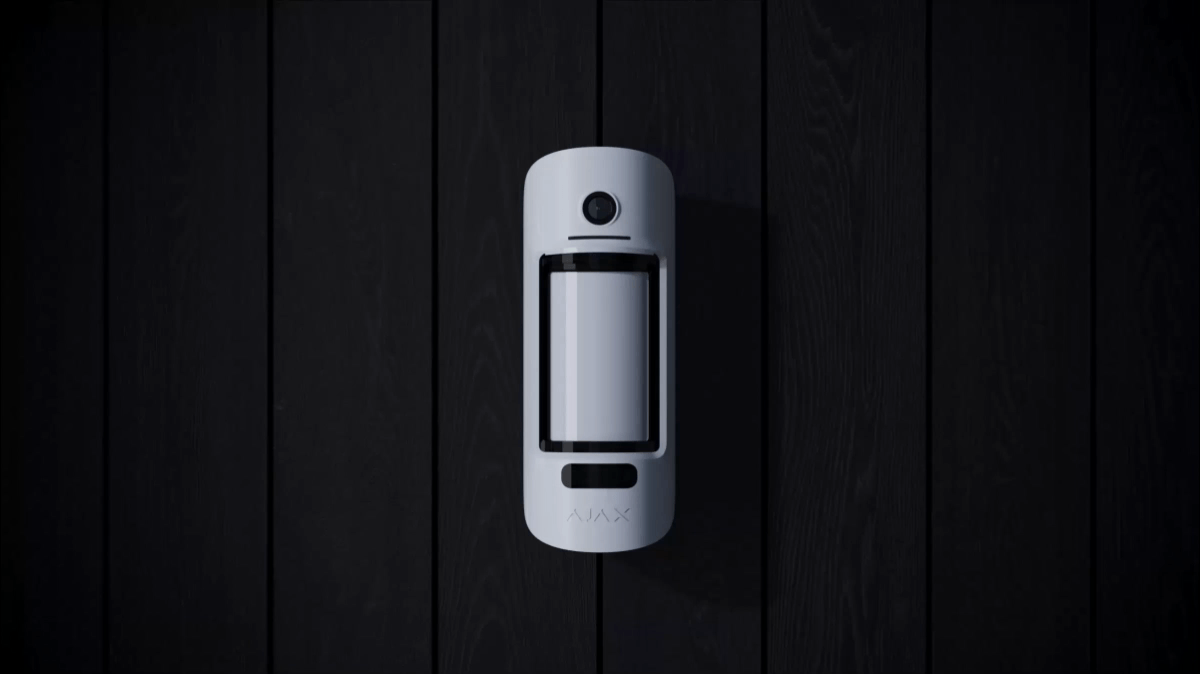

MotionCam Outdoor é um detetor de movimento exterior sem fios com uma câmara para verificação do alarme. Deteta movimentos a uma distância de até 15 metros. Possui proteção anti-mascaramento, ignora os animais quando corretamente configurado e instalado.
É necessário um hub para que o detetor funcione.
MotionCam Outdoor funciona como parte do sistema Ajax, ligando-se ao hub através dos protocolos de rádio encriptados Jeweller e Wings. O alcance da comunicação sem obstáculos é de até 1700 metros.

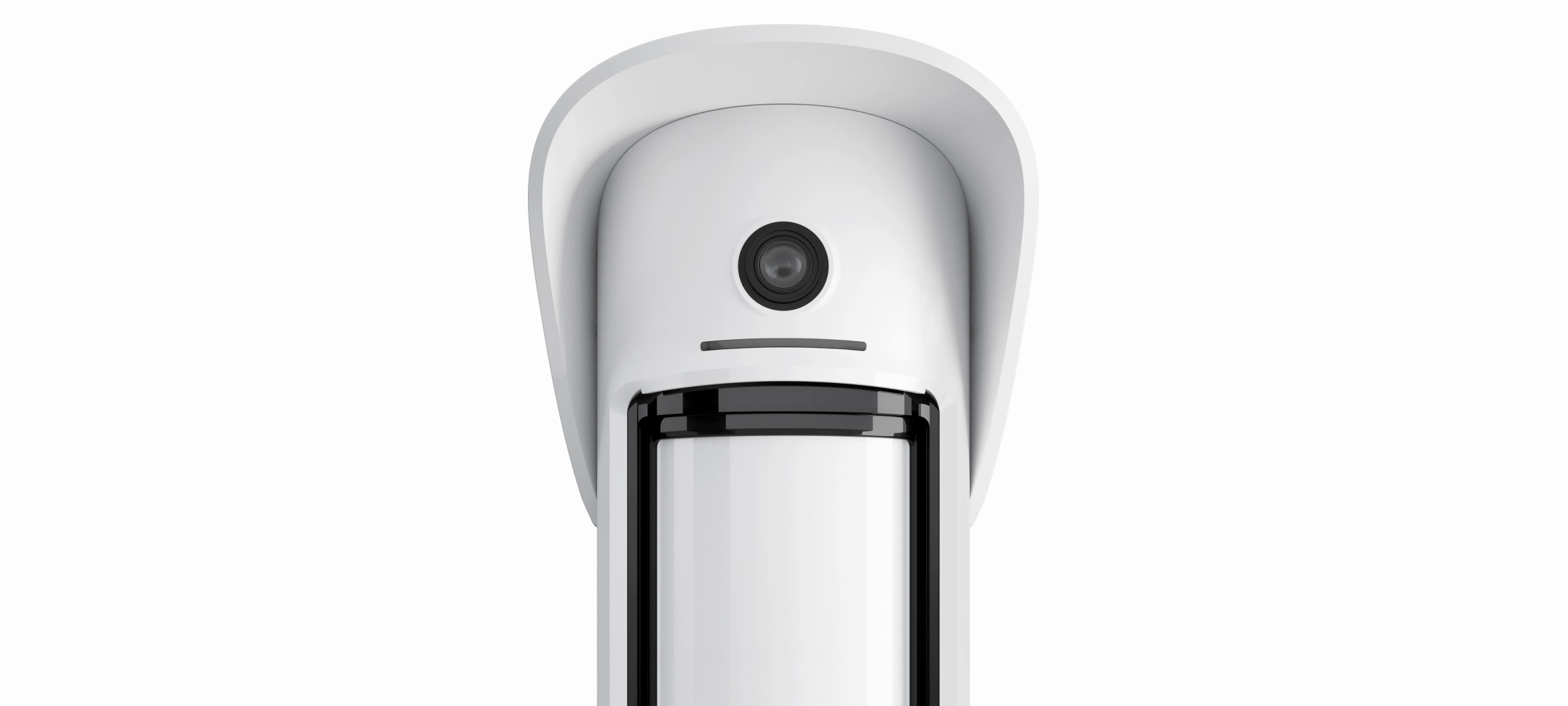

Elementos funcionais
Cobertura para proteger a câmara e os sensores anti-mascaramento da chuva e da neve.
Câmara.
Indicador LED.
Lente de deteção de movimentos.
Sensores de mascaramento.
Retroiluminação IV para fotos noturnas e condições de luminosidade reduzida.
Painel de instalação SmartBracket. Para remover o painel, deslize-o para baixo.
Parte perfurada do painel de instalação. Necessária para o acionamento do tamper anti-sabotagem em caso de qualquer tentativa de remoção do detetor da superfície. Não partir.
O orifício para fixar o painel de montagem do SmartBracket com um parafuso.
Botão de alimentação.
Botão de tamper anti-sabotagem. É acionado quando é feita uma tentativa de separar o detetor da superfície ou de remover o painel de montagem.
Código QR/identificador do detetor. Utilizado para ligar o MotionCam Outdoor ao sistema Ajax.
Barra de deslocação para ajustar o intervalo de deteção.
Hubs e repetidores compatíveis
MotionCam Outdoor necessita de um hub para funcionar.
Verifique a compatibilidade dos dispositivos
Não está prevista a ligação a outros hubs, repetidores de sinal de rádio, ocBridge Plus e uartBridge.
Princípio do funcionamento
O MotionCam Outdoor é um detetor de movimento exterior com uma câmara. Sensores IV do detetor identificam intrusões através da deteção de objetos em movimento com temperaturas próximas das do corpo humano. A verificação visual ajuda-o a avaliar instantaneamente a situação, aliviando os utilizadores de ansiedade desnecessária e as empresas de segurança – de falsas chamadas de patrulhas.
Learn more about Ajax motion detectors
No modo armado, o detetor lê constantemente os sinais dos sensores de infravermelhos (IV). Quando o movimento é detetado, o MotionCam Outdoor transmite um alarme para o bub e sinaliza isso piscando o indicador LED (se a indicação estiver ativada).
Um alarme é detetado se ambos os sensores IV detetarem um movimento. O detetor tira 1 a 5 fotografias de cada vez (dependendo das definições) e transmite-as ao hub. Pode ativar a função Enviar fotografia em caso de alarme nas definições do detetor.
Quando acionado, o hub ativa as sirenes, inicia os cenários e notifica os utilizadores e a empresa de segurança. Em caso de um alarme, as fotos são transmitidas para a estação de monitorização da empresa de segurança e para todos os usuários do sistema que têm acesso ao historial de eventos do hub. Todos os alarmes, fotos e eventos do MotionCam Outdoor são registados no historial de eventos da app Ajax.
O detetor não muda instantaneamente para o modo armado. O tempo para mudar para o modo armado depende de dois fatores: atrasos de saída (especificados nas definições do detetor) e o intervalo de ping hub – detetor (definições do Jeweller, o valor predefinido é 36 segundos). No primeiro caso, o atraso é definido por um utilizador. No segundo caso, o atraso é causado pelo facto de o hub notificar o detetor sobre a transição para o modo armado não instantaneamente, mas dentro de um intervalo de ping.
O alcance da deteção de movimento é definido manualmente – com uma barra de deslocação no corpo do detetor – e vai de 3 a 15 metros. Isto permite-lhe definir com precisão a área de deteção e evitar falsos disparos em arbustos, árvores ou outros objetos.
Os utilizadores sabem exatamente onde o movimento foi detetado. As notificações contêm o nome do hub (o nome do objeto protegido), o nome do dispositivo e a sala virtual à qual o detetor está atribuído.
Verificação fotográfica de alarmes
Quando o detetor é acionado, a câmara MotionCam Outdoor incorporada pode captar 1 a 5 imagens com uma resolução de 320×176 e até 3 imagens com uma resolução de 640×352 pixels. O detetor possui iluminação infravermelha para fotografar no escuro, que é ativada apenas quando um alarme é acionado.
Uma versão do detetor com Foto por Pedido, Fotos por Cenários e Foto por Programação também está disponível. Para além da funcionalidade de fotografia por alarme, a versão PhOD pode tirar fotografias a pedido do utilizador em qualquer altura e tirar fotografias automaticamente em caso de alarmes de outros dispositivos Ajax e a uma hora especificada.
Uma série de fotografias é reproduzida na app como animação, o que permite avaliar o incidente em dinâmica. As fotografias estão disponíveis tanto nas apps Ajax como no software da estação de controlo da empresa de segurança. MotionCam Outdoor utiliza o protocolo de rádio Wings para transmitir fotografias.
Tempo de entrega de fotos
O tempo de entrega das fotografias para apps Ajax depende da resolução selecionada, do método de ligação do detetor (o detetor conecta-se ao hub diretamente ou através do repetidor), da intensidade do sinal de Wings e da velocidade da ligação à Internet. As mensagens de alarme são entregues imediatamente.
Resolução fotográfica | Tempo de entrega | ||
Quando ligado diretamente ao hub* | Quando ligado ao hub utilizando ReX 2 (ReX 2 transmite fotografias através de Wings)** | Quando ligado ao hub utilizando ReX 2 (ReX 2 transmite fotografias através de Ethernet)*** | |
320 × 176 píxeis | até 9 segundos | até 13 segundos | até 10 segundos |
640 × 352 pixeis | até 20 segundos | até 30 segundos | até 21 segundos |
* O tempo de entrega de uma fotografia quando a intensidade do sinal entre o hub e o detetor é de 2-3 barras, e o hub está ligado via Ethernet, Wi-Fi ou 4G.
** Os valores foram calculados com uma intensidade de sinal de 3 barras entre o ReX 2 e o detetor ou entre o hub e o ReX 2. O hub funciona através de Ethernet, Wi-Fi ou 4G.
*** Os valores foram calculados com uma intensidade de sinal de 3 barras entre o ReX 2 e o detetor. O hub está ligado através de Ethernet, Wi-Fi ou 4G.
Compensação de temperatura
O detetor deteta uma pessoa e outros objetos como pontos de calor. O dispositivo monitoriza estes pontos de calor e, se moverem, emite um alarme. MotionCam Outdoor reage ao movimento de pontos de calor com a temperatura próxima da do corpo humano.
No caso de a temperatura ambiente ser próxima da temperatura do corpo humano, o funcionamento correto do detetor não é garantido a menos que seja aplicada uma compensação de temperatura. Graças a ele, o detetor identifica o movimento em toda a gama de temperaturas de funcionamento.
A compensação de temperatura é utilizada em todos os detetores de movimento Ajax. Desta forma, detetam eficazmente o movimento ao longo de toda a gama de temperaturas de funcionamento do detetor.
Imunidade aos animais de estimação
Quando configurada e instalada corretamente, MotionCam Outdoor ignora animais até 80 centímetros de altura. O detetor tem dois sensores IV e só emite um alarme quando é detetado movimento por ambos os sensores.
Se instalado corretamente, os animais entrarão apenas na zona de deteção de um dos sensores do detetor. Desta forma, o MotionCam Outdoor elimina os falsos alarmes. E para proteção adicional contra falsos alarmes, o detetor utiliza o algoritmo de software LISA.
Porque é que os detetores de movimentos reagem aos animais e como evitar isso
Sistema anti-mascaramento
O mascaramento é uma tentativa de bloquear a visão do detetor pintando-o, cobrindo-o, colocando um obstáculo à frente da lente do detetor ou de outra forma.
MotionCam Outdoor deteta os seguintes tipos de mascaramento:
Obstáculo em frente da lente do detetor a uma distância até 10 centímetros (a distância limite depende do tipo de material).
Pintura sobre a lente do detetor.
Colocação de fita adesiva sobre a lente do detetor.
Tipo de mascaramento | Tempo antes do alarme, segundos | Tempo até a restauração,segundos |
Obstáculo em frente da lente do detetor (a uma distância máxima de 10 centímetros da lente) | 7 | 20 |
Pintura sobre a lente do detetor | 100 | 20 |
Colagem sobre a lente ou o lado do detetor | 100 | 20 |
O sistema informa os utilizadores e a estação de controlo da empresa de segurança sobre o mascaramento. Para uma proteção e notificação adicionais, ative a reação das sirenes ao mascaramento (pode fazê-lo nas Definições do detetor).
O tempo máximo de deteção de mascaramento é de 180 segundos (depende do tipo de obstáculo e da distância a que se encontra).
Note que o sistema anti-mascaramento está sempre ativo e funciona independentemente do modo de segurança do detetor ou do sistema.
Para uma proteção adicional da câmara ou do sistema de deteção de máscaras contra falsos alarmes em caso de chuva forte ou neve, é fornecida uma viseira de capuz.
Anti-mascaramento e sua implementação em detetores de exterior Ajax
Proteção contra falsos alarmes

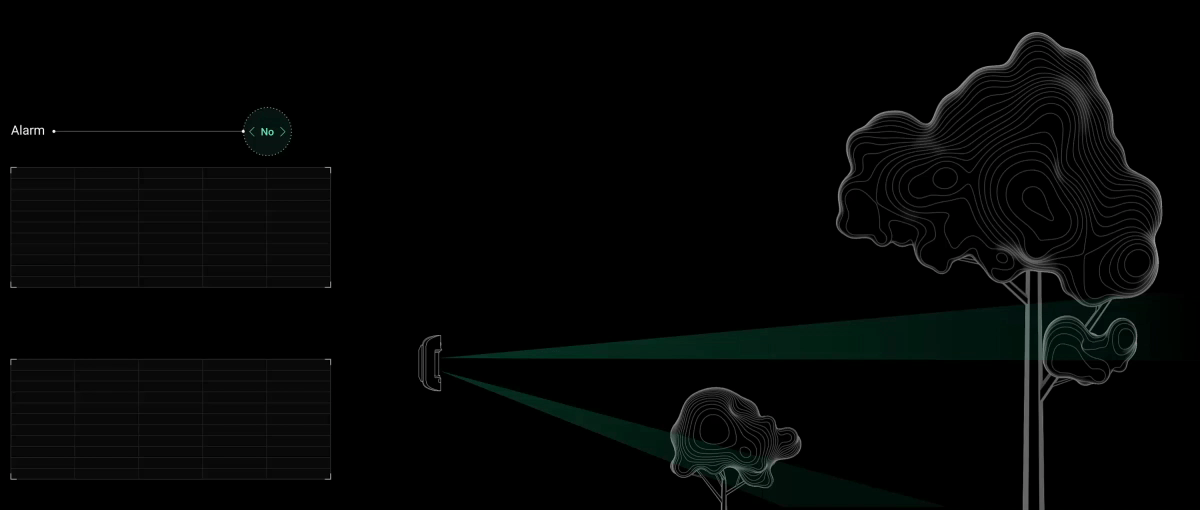

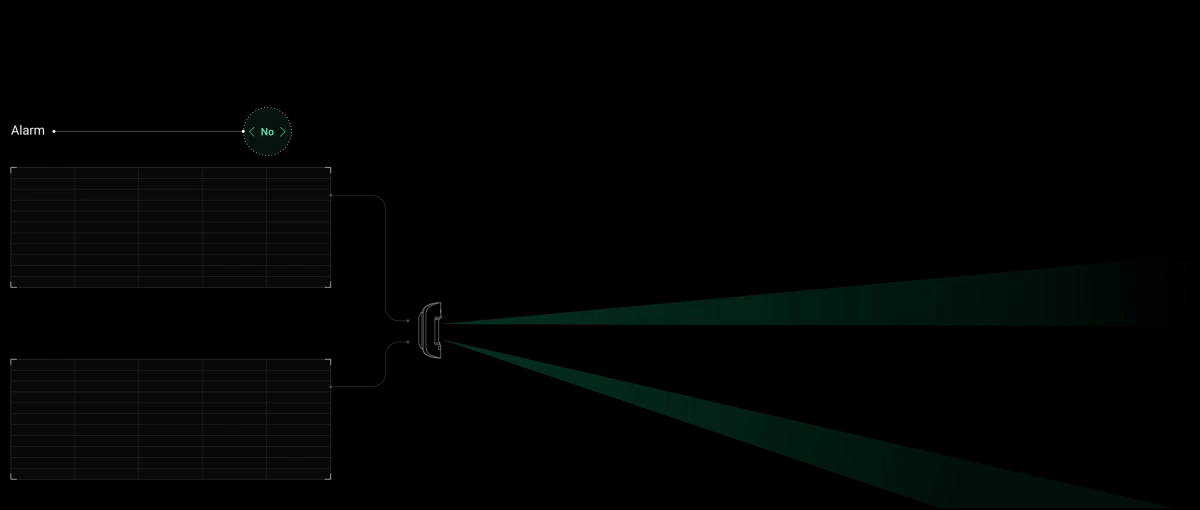

MotionCam Outdoor possui dois sensores IV independentes, cujos sinais são analisados por um algoritmo LISA de duas fases. Assim que ambos os sensores IV detetam movimento, o LISA efetua a correlação e a análise espetral dos sinais, o que lhe permite distinguir instantaneamente entre ameaças reais e interferências.
Análise de correlação
Sempre que um movimento é detetado, o algoritmo LISA analisa e compara as formas de onda de dois sinais em tempo real. Se as formas de onda forem semelhantes, o detetor dispara um alarme.
Análise espectral
Quando ambos os sensores detetam movimento, mas a análise de correlação não revela uma semelhança suficiente entre as formas de onda, o LISA compara os componentes de frequência dos sinais dos dois sensores.
Proteção contra uma descarga mais rápida da bateria
Para evitar a descarga rápida da bateria, o MotionCam Outdoor tem a definição Notificar sobre o risco de descarga rápida da bateria. Quando o dispositivo detetar que está instalado incorretamente, os utilizadores do sistema receberão notificações nas apps Ajax e informações semelhantes serão apresentadas nos estados do dispositivo.
Esta definição está disponível com a versão de firmware 6.59.4.15 e posterior, exceto a versão 7.58.5.12.
Após a deteção de movimento por um dos sensores IV, o detetor tira fotos. Se o detetor verificar o alarme, as fotos e o alarme são enviados para a central recetora de alarmes e as apps Ajax; caso contrário, as fotos são eliminadas. No caso de uma instalação incorreta do detetor e de uma elevada frequência de disparos filtrados pelo algoritmo LISA, a duração da bateria do detetor diminui. Ative a funcionalidade Notificar sobre o risco de descarga rápida da bateria nas definições do dispositivo para poupar a carga da bateria.
Considere alterar a colocação do dispositivo se receber uma notificação sobre uma instalação incorreta.
O que afeta a duração da bateria
Envio de eventos para a central de monitorização
O sistema Ajax pode transmitir alarmes para a central recetora de alarmes (CRA) em formatos de protocolo como SurGard (Contact ID), SIA (DC-09), ADEMCO 685, e outros protocolos proprietários. Uma lista completa dos protocolos suportados está disponível aqui.
A que CRA o sistema de segurança Ajax pode ser ligado?
O ID do dispositivo e o bucle (zona) número podem ser encontrados em seus estados. Note que as fotos são enviadas para a estação de monitorização da empresa de segurança apenas se o software CRA suportar a transmissão de verificações fotográficas. A lista de CRAs que suportam a verificação de fotos via Ajax está disponível aqui.
As verificações de fotografias estão disponíveis no Ajax PRO Desktop CRA sem configuração adicional.
Adição ao sistema
O detetor é incompatível com os hubs Hub e Hub Plus, o repetidor de sinal de rádio ReX, unidades centrais de segurança de terceiros, bem como os módulos de integração ocBridge Plus e uartBridge.
Antes de adicionar um dispositivo
Instale a app Ajax. Crie uma conta. Adicione um hub à app e crie pelo menos uma sala virtual.
Certifique-se de que o hub está ligado e tem acesso à Internet (através de um cabo Ethernet, Wi-Fi e/ou rede móvel). Pode fazer isto na app Ajax ou verificando o logótipo do hub na placa frontal. O logo deve acender-se em branco ou verde se o hub estiver conectado à rede.
Certifique-se de que o hub está desarmado e não inicia atualizações, verificando o seu estado na app Ajax.
Apenas um utilizador ou PRO com direitos de administrador pode adicionar um dispositivo ao hub.
Como adicionar o MotionCam Outdoor ao sistema
Abra a app Ajax. Se a sua conta tiver acesso a vários hubs, selecione aquele a que pretende adicionar o MotionCam Outdoor.
Aceda ao separador Dispositivos
e clique em Adicionar dispositivo.
Dê um nome ao detetor, leia ou escreva o código QR (colocado no corpo do detetor e na embalagem), selecione uma sala e um grupo (se o modo de grupo estiver ativado).
Clique em Adicionar; a contagem decrescente começará.
Ligue o dispositivo mantendo premido o botão de alimentação durante 3 segundos.
Para garantir que o MotionCam Outdoor está ligado ao hub, o detetor deve estar localizado na mesma instalação segura que o sistema (dentro do alcance da rede de rádio do hub).
O detetor conectado ao hub aparecerá na lista de dispositivos do hub na app Ajax. A atualização dos estados dos dispositivos na lista depende das definições do Jeweller; o valor predefinido é de 36 segundos.
Se a ligação falhar, tente novamente dentro de 5 segundos. Tenha em atenção que, se o número máximo de dispositivos tiver sido adicionado ao hub (dependendo on o hub modelo), será notificado quando tentar adicionar um novo.
MotionCam Outdoor só funciona com um hub. Quando ligado a um novo hub, o detetor deixa de enviar comandos para o hub antigo. Uma vez adicionado a um novo hub, o MotionCam Outdoor não é removido da lista de dispositivos do hub antigo. Isto deve ser feito através da app Ajax.
Avarias
Quando um dispositivo deteta uma avaria (por exemplo, não há ligação com o hub através do protocolo Jeweller), a app Ajax apresenta um contador de avarias no campo do dispositivo. Todas as avarias são apresentadas nos estados do detetor. Os campos com avarias são indicados a vermelho.
Uma avaria é apresentada se:
A temperatura do detetor está fora dos limites aceitáveis: inferior a -25°C e superior a +60°C.
A carcaça do detetor está aberta (o tamper é ativado).
Não há ligação com o hub ou com o repetidor do sinal de rádio através de Jeweller.
Não há ligação com o hub ou o repetidor do sinal de rádio através de Wings.
A bateria do detetor está fraca.
Ícones
Os ícones representam alguns dos estados do MotionCam Outdoor. Pode vê-los no separador Dispositivos na app Ajax.
Ícone | Valor |
A Intensidade de sinal de Jeweller — apresenta a intensidade de sinal entre o hub e o detetor. | |
Nível de bateria do MotionCam Outdoor. | |
Avaria detetada. Uma lista e uma descrição estão disponíveis nos estados do detetor. | |
Problemas de instalação do dispositivo, considere alterar a sua colocação. A descrição está disponível nos estados do detetor. Disponível apenas para o detetor com a versão de firmware 6.59.4.15 e posterior, exceto a versão 7.58.5.12. | |
O detetor funciona em modo Sempre Ativo. | |
O atraso de entrada e/ou saída está ativado. | |
MotionCam Outdoor funcionará quando Modo Noturno estiver ativado. | |
MotionCam Outdoor detetou movimento. | |
O dispositivo está no modo de teste de atenuação do sinal. | |
MotionCam Outdoor está permanentemente desativado. | |
MotionCam Outdoor foi desativado devido ao facto de o número de alarmes ter sido ultrapassado. | |
MotionCam Outdoor desativou os eventos de ativação de tamper. | |
MotionCam Outdoor está desativado até o primeiro evento de desarmar o sistema. | |
MotionCam Outdoor tem os alarmes de tamper desativados até ao primeiro evento de desarmamento do sistema. | |
O dispositivo perdeu a ligação com o hub ou o hub perdeu a ligação com o servidor Ajax Cloud. | |
O dispositivo não foi transferido para o novo hub. |
Estados
Os estados apresentam informações sobre o aparelho e os seus parâmetros de funcionamento. Os estados do MotionCam Outdoor estão disponíveis nas app Ajax. Para os ver:
Inicie sessão na app Ajax.
Selecione o hub se tiver vários ou se estiver a utilizar uma app PRO.
Aceda ao menu Dispositivos
Selecione MotionCam Outdoor na lista.
Parâmetro | Valor |
Importação de dados | Apresenta o erro aquando da transferência de dados para o novo hub:
|
Avaria | Clicar em O campo é apresentado se for detetada uma avaria. |
Problemas de instalação do dispositivo | Ao clicar em Essas informações aparecem se o detetor é frequentemente acionado sem uma intrusão real, quando o Notificar sobre o risco de descarga rápida da bateria recurso está ativado nas configurações do dispositivo. Disponível apenas para o detetor com a versão de firmware 6.59.4.15 e posterior, exceto a versão 7.58.5.12. |
Temperatura | Temperatura do detetor. É medido no processador do detetor e muda gradualmente. O erro aceitável entre o valor na app e a temperatura ambiente é de 2°C. O valor é atualizado assim que o detetor identifica uma alteração de temperatura de, pelo menos, 1°C. |
Intensidade de Sinal Jeweller | Intensidade do sinal entre o dispositivo e o hub (ou o repetidor) através do canal Jeweller. O valor recomendado é de 2–3 barras. Jeweller é um protocolo para a transmissão de eventos e alarmes do MotionCam Outdoor. |
Ligação através de Jeweller | Estado da ligação no canal Jeweller entre o detetor e o hub ou o repetidor:
|
Força do sinal das asas | Intensidade do sinal entre o detetor e o hub ou o repetidor através do canal Wings. O valor recomendado é de 2–3 barras. O Wings é um protocolo para a transmissão de fotografias MotionCam Outdoor. |
Ligação via Wings | Estado da ligação no canal Wings entre o detetor e o hub ou o repetidor:
|
Potência do transmissor | Apresenta a potência selecionada do transmissor. O parâmetro aparece quando a opção Máx ou Atenuação é selecionada no menu Teste de atenuação do sinal. |
Carga de pilhas | O nível de carga da bateria do dispositivo:
As apps Ajax e a empresa de segurança receberão notificações adequadas quando as baterias estiverem fracas. Depois de enviar uma notificação de bateria fraca, o detetor pode funcionar até 2 meses. |
Tampa | O estado de tamper do detetor que responde à separação do dispositivo da superfície ou à abertura do corpo:
|
Sensibilidade | Nível de sensibilidade do detetor de movimentos:
O nível de sensibilidade é selecionado com base nos resultados do teste da zona de deteção. |
Anti-mascaramento | Estado de mascaramento do detetor:
|
Sempre ativo | Quando esta opção está ativada, o detetor está sempre armado. Isto significa que o detetor responderá constantemente ao movimento e emitirá alarmes, independentemente do modo de ativação do sistema. |
Desativação permanente | Mostra o estado da função de desativação permanente do dispositivo:
|
Desativação Única | Apresenta o estado da definição de desativação única do dispositivo:
|
Reações a Alarmes | |
Modo de funcionamento | Mostra como o detetor reage aos alarmes:
|
Atraso ao entrar, seg | Tempo de atraso na entrada: de 5 a 120 segundos. O atraso ao entrar (atraso de ativação do alarme) é o tempo que o utilizador tem para desarmar o sistema de segurança depois de entrar na área protegida. |
Atraso ao sair, seg | Tempo de atraso na saída: de 5 a 120 segundos. Atraso à saída (atraso ao armar) é o tempo que o utilizador tem para abandonar a área protegida depois de o sistema de segurança se armar. |
Atraso ao Entrar no Modo Noturno, seg | Tempo de atraso ao entrar no Modo noturno: de 5 a 120 segundos. O atraso ao entrar (atraso de ativação do alarme) é o tempo que o utilizador tem para desarmar o sistema de segurança depois de entrar nas instalações. |
Atraso ao sair no modo noturno, seg | Tempo de atraso ao sair no Modo noturno: de 5 a 120 segundos. O atraso ao sair (atraso ao armar) é o tempo que o utilizador tem para sair das instalações após o armar do sistema de segurança. |
Firmware | Versão do firmware do dispositivo |
ID | ID do detetor. Também está disponível no código QR na carcaça do detetor e na caixa da embalagem. |
Número do Dispositivo. | Número do bucle do dispositivo (zona). |
Definições
Note que o alcance da deteção de movimento é definido através de um interrutor no corpo do detetor.
Para alterar as definições do detetor na app Ajax:
Aceda o separador Dispositivos
Selecione MotionCam Outdoor na lista.
Vá às Definições clicando no ícone da engrenagem
.
Defina os parâmetros.
Clique em Voltar para guardar as novas definições.
Definições | Valor |
Primeiro campo | Nome do detetor. Aparece na lista de dispositivos do hub, texto SMS e em notificações no historial de eventos. Para alterar o nome do detetor, clique no ícone de lápis O nome pode conter até 12 caracteres cirílicos ou até 24 caracteres latinos |
Sala | Seleção da sala virtual à qual o MotionCam Outdoor está atribuído. O nome da sala aparece no texto do SMS e nas notificações no historial de eventos |
Sensibilidade | Nível de sensibilidade do detetor de movimentos. A escolha depende do tipo de objeto, da presença de potenciais fontes de falsos alarmes e da área protegida:
O nível de sensibilidade é selecionado com base nos resultados do teste da zona de deteção. Se, durante o teste, o detetor não reagir ao movimento em 5 casos em 5, a sensibilidade pode ser aumentada |
Anti-mascaramento | Quando esta opção está ativada, o MotionCam Outdoor deteta o mascaramento |
Sempre ativo | Se estiver ativo, o detetor está sempre no modo armado e deteta movimento |
Indicação LED de alarme | Permite desativar a intermitência do LED do detetor em caso de alarme, de ativação de tamper ou de deteção de mascaramento |
Resolução da imagem | Seleção da resolução da imagem (em píxeis):
Quanto maior for a resolução, mais pormenorizada é a imagem. No entanto, tenha em atenção que a alta resolução aumentará o tempo de entrega das fotografias ao hub |
Enviar fotografia em caso de alarme | Seleção do número de fotografias em caso de alarme:
|
Alarmes com verificação fotográfica | Seleção do número de alarmes que são acompanhados de fotografias. Pode especificar 1 a 10 alarmes ou programar a transmissão de uma fotografia cada vez que o dispositivo é acionado. O limite é reposto quando o sistema de segurança é desarmado. A definição só está disponível quando a opção Sempre ativo está desativada. Neste modo, o detetor transmite sempre fotografias em caso de alarme |
Notificar sobre o risco de descarga rápida da bateria | Se ativada, o utilizador recebe uma notificação quando uma instalação incorreta afeta a duração da bateria do dispositivo, devido à ativação frequente do detetor sem uma intrusão real. Esta funcionalidade está disponível para MotionCam Outdoor com a versão de firmware 6.59.4.15 e posterior, exceto a versão 7.58.5.12. |
Alerta com uma sirene em caso de deteção de movimento | Se estiver ativa, as sirenes adicionadas ao sistema são ativadas quando o movimento é detetado pelo detetor MotionCam Outdoor |
Alerta com uma sirene em caso de deteção de mascaramento | Se estiver ativo, as sirenes adicionadas ao sistema são ativadas quando os sensores do detetor MotionCam Outdoor são mascarados. O campo é apresentado e está ativo se a opção Anti-mascaramento estiver ativada |
Reações a Alarmes | |
Modo de funcionamento | Especifique como este dispositivo irá reagir aos alarmes:
|
Atraso ao Entrar, seg. | Tempo de atraso ao entrar (5 a 120 segundos). O atraso ao entrar (atraso de ativação do alarme) é o tempo que o utilizador tem para desarmar o sistema de segurança depois de entrar na área protegida |
Atraso à saída, s | Tempo de atraso ao sair (5 a 120 segundos). O atraso ao sair (atraso de armar) é o tempo que o utilizador tem para sair das instalações após o armar do sistema de segurança |
Atrasos no Modo Noturno | Se estiver ativo, os atrasos à entrada e à saída aplicam-se ao modo noturno. O campo é apresentado e está ativo se os atrasos estiverem activados, bem como a função Armar no Modo Noturno |
Armar no Modo Noturno | Se estiver ativa, o detetor muda para o modo armado quando o Modo Noturno está ativado |
Teste de intensidade do sinal de Jeweller | Passa o dispositivo para o modo de teste de intensidade do sinal do Jeweller. O teste verifica a intensidade do sinal entre o hub e o detetor nas frequências Jeweller para determinar o local de instalação ideal |
Teste da zona de deteção | Passa o detetor para o modo de teste da zona de deteção. O teste verifica a forma como o detetor reage ao movimento e ao mascaramento e determina o local de instalação ideal. São suportados 4 tipos de teste:
|
Teste de Intensidade de Sinal do Wings | Passa o detetor para o modo de teste da intensidade do sinal Wings. O teste verifica a intensidade do sinal entre o hub e o detetor nas frequências Wings para determinar o local de instalação ideal |
Teste de atenuação do sinal | Passa o dispositivo para o modo de teste de atenuação do sinal. O teste diminui ou aumenta a potência do transmissor de rádio para simular uma mudança no ambiente para verificar a estabilidade da comunicação entre o detetor e o hub |
Desativação permanente | Permite ao utilizador desconectar o dispositivo sem o retirar do sistema. Estão disponíveis três opções:
O sistema também pode desativar automaticamente dispositivos quando o número definido de alarmes é excedido |
Desativação Única | Permite ao utilizador desativar eventos do dispositivo até ao primeiro desarme. Estão disponíveis três opções:
|
Manual do utilizador | Abre o Manual do Utilizador da MotionCam Outdoor na app Ajax |
Desemparelhar Dispositivo | Desemparelha o detetor, desliga-o do hub e elimina as suas definições |
Verificação fotográfica de alarmes em apps Ajax
Se a opção Enviar fotografia em caso de alarme estiver activada para a MotionCam Outdoor, os alarmes nas apps Ajax serão acompanhados por uma série de fotografias (o número depende das definições). Para ver as fotografias, clique na notificação de alarme no feed de eventos.
Uma série de fotografias é reproduzida na app sob a forma de animação, para que o utilizador possa avaliar o desenrolar do incidente ao longo do tempo.
Para guardar uma série de fotografias, clique no botão destacado na imagem do ecrã. Pode guardar cada fotograma individualmente (em formato JPEG) ou a série completa (em formato GIF ou MP4).
Saiba mais sobre a verificação de foto
Indicação
O indicador LED MotionCam Outdoor pode acender-se a vermelho ou verde, dependendo do estado do detetor.
Indicação ao premir o botão de alimentação
Indicação | Evento |
Acende-se a vermelho quando o botão é premido | Premir o botão de alimentação quando o detetor está ligado |
Acende-se a verde quando o dispositivo está a ser ativado | Ligar |
Primeiro acende-se a vermelho, depois pisca três vezes e desliga-se | Desligar |
Indicação de detetor ativado
Indicação | Evento |
Acende-se a verde durante 1 segundo | Ativação de alarme, mascaramento ou tamper |
Pisca a vermelho após a primeira ligação | Erro de hardware. O detetor precisa de ser reparado, contacte o Serviço de Apoio |
Pisca a vermelho alguns minutos depois de ser instalado no suporte | A calibração falhou – algo estava a obstruir a visão do detetor durante a calibração ou não foi instalado corretamente. Recalibre o detetor. Para fazer isso, remova o dispositivo do SmartBracket e reinstale-o. A recalibração inicia-se automaticamente. Certifique-se de que nada obstrui a visão do detetor |
Acende-se a verde durante alguns segundos | Conexão do detetor ao hub |
Em caso de ativação de alarme, mascaramento ou manipulação, acende-se lentamente e apaga-se a verde | As baterias do detetor precisam ser substituídas. As instruções de substituição da bateria estão disponíveis aqui |
Teste de funcionalidade
O sistema Ajax dispõe de vários testes para escolher o local de instalação correto para os dispositivos. Os testes do MotionCam Outdoor não começam de imediato, mas nunca depois de um único período de ping do detetor do hub (36 segundos nas predefinições do hub). Pode alterar o período de ping dos dispositivos no menu Jeweller das definições do hub.
Existem 4 testes disponíveis para o MotionCam Outdoor:
Para executar um teste, numa aplicação Ajax:
Selecione o hub se tiver vários ou se estiver a utilizar uma app PRO.
Aceda ao menu Dispositivos
Selecione MotionCam Outdoor.
Aceda a Definições
Colocação do Detetor
MotionCam Outdoor é adequado para a proteção da área em redor do local protegido. Pode proteger um pátio de uma casa privada, um parque de estacionamento, instalações não aquecidas e outros locais. O detetor pode ser instalado tanto no exterior como no interior.
O detetor é colocado a 0,8 – 1,3 metros acima do nível do solo. Esta altura é um pré-requisito para o trabalho efetivo da função de imunidade dos animais de estimação. A colocação a uma altura diferente pode dar origem a falsos alarmes devido a animais de estimação ou a uma deficiente deteção do movimento humano.
O detetor deve ser instalado numa superfície plana e estável, por exemplo, na parede de uma casa ou numa vedação. Se o detetor for instalado numa superfície instável, pode dar origem a falsos alarmes.
MotionCam Outdoor com versão de firmware 6.59.4.15 e posteriores, exceto a versão 7.58.5.12, Notifica sobre risco de descarga rápida da bateria. Quando o dispositivo detetar que está instalado incorretamente, os utilizadores do sistema receberão notificações nas apps Ajax e informações semelhantes serão apresentadas nos estados do dispositivo. Se receber uma notificação sobre instalação incorreta, altere a colocação do dispositivo para poupar a carga da bateria.
O eixo da lente deve ser paralelo ao nível do solo. A trajetória prevista do intruso deve ser perpendicular ao eixo da lente do detetor. Se a área for irregular, a altura de instalação é calculada a partir do ponto mais alto da área monitorizada pelo detetor.
O detetor pode ser colocado a 0,5 metros acima do chão para proteger a instalação de arrombadores que rastejam. Neste caso de instalação, a função de imunidade a animais de estimação não está disponível. Esta altura de montagem do detetor é recomendada para instalação em instalações industriais e armazéns.
No caso de colocar o detetor a 0,5 metros acima do nível do solo, os animais não devem ter acesso ao território destas instalações, pois provocarão falsos alarmes.
O detetor deve ser colocado num canto em caso de instalação a 0,5 m de altura. Neste caso, MotionCam Outdoor não terá ângulos mortos e será mais difícil para os ladrões contornarem-na.
Se o MotionCam Outdoor não puder ser instalado num canto, pode ser instalado numa superfície vertical plana, como uma parede ou uma vedação. Neste caso, instale outro detetor que cubra os ângulos mortos do primeiro detetor MotionCam Outdoor.
Ao escolher um local, tenha em conta 2 fatores principais: a intensidade do sinal e a zona de deteção.
Intensidade do sinal
Localize o MotionCam Outdoor em um local com intensidade do sinal do Jeweller e Wings estável (2-3 barras na app Ajax). Ao escolher um local para a instalação, considere a distância entre o detetor e o hub e a presença de obstáculos entre os dispositivos que dificultem a passagem do sinal de rádio: paredes, pisos intermédios ou objetos de grandes dimensões localizados na sala.
Certifique-se de verificar a intensidade do sinal Jeweller e Wings no local da instalação. Se a intensidade do sinal for baixa (uma única barra), não podemos garantir o funcionamento estável do sistema de segurança. Neste caso, deve deslocar o aparelho, uma vez que um reposicionamento, mesmo de 20 cm, pode melhorar significativamente a receção do sinal.
Se, após a movimentação, o dispositivo continuar a ter uma intensidade de sinal baixa ou instável, utilize um repetidor de sinal de rádio ReX 2. Note que o MotionCam Outdoor não funciona com os repetidores de sinal de rádio ReX, por isso ligue-o diretamente ao hub.
Zona de deteção
A distância de detecção é ajustada usando a barra de rolagem de Distância de detecção no painel traseiro do detetor. Ao escolher o local da instalação, considere o alcance máximo da deteção do detetor. Isso depende da sensibilidade, da posição da barra de rolagem de Distância de deteção, do tipo e velocidade do movimento da pessoa (a correr, a caminhar) e da temperatura ambiente.
Posição da barra de rolagem | Distância de deteção de movimento quando instalado a 0,8-1,3 metros | Distância de deteção de movimento quando instalado a 0,5 metros |
Primeira barra (corresponde à inscrição near no corpo do detetor) | Até 4 metros | Até 1 metro |
Segunda barra | Até 5 metros | Até 3 metros |
Terceira barra | Até 7 metros | Até 4 metros |
Quarta barra | Até 12 metros | Até 7 metros |
Primeira barra (corresponde à inscrição far no corpo do detetor) | Até 15 metros | Até 13 metros |
A distância de deteção para uma altura de instalação de 0,8-1,3 foi testada com o nível de sensibilidade médio, a temperatura ambiente de +23°C e tempo limpo. Tipo de movimento — caminhando. Outras condições podem produzir resultados diferentes.
A distância de deteção para uma altura de instalação de 0,5 foi testada com o nível de sensibilidade médio, a temperatura ambiente de +30°C e tempo limpo. Tipo de movimento — caminhando. Outras condições podem produzir resultados diferentes.
Ao escolher onde colocar o detetor, certifique-se de usar o Teste da zona de deteção para determinar o sector em que o detetor reconhece movimento da forma mais precisa possível.
Certifique-se de que nenhum obstáculo bloqueia a visão do detetor. Note que o MotionCam Outdoor não deteta movimento atrás do vidro. Por isso, não instale o detetor em locais onde uma janela ou porta aberta possa obstruir a sua visão.
Ao instalar, tenha também em conta a largura da zona de deteção. A colocação incorreta do detetor pode causar falsos alarmes.
Distância de deteção | Largura da zona de deteção |
1 metro | 2 metros |
3 metros | 6 metros |
4 metros | 8 metros |
6 metros | 12 metros |
7 metros | 14 metros |
9 metros | 18 metros |
12 metros | 24 metros |
13 metros | 26 metros |
15 metros | 30 metros |
Evite as situações em que o detetor identifica o movimento a uma distância superior à necessária. Para fazer isso, ajuste e defina a distância de deteção desejada. Isto reduzirá a probabilidade de falsos alarmes em resposta a fatores externos.
Se definir a barra de deslocamento para a quinta barra, que corresponde à inscrição far no corpo do detetor, certifique-se de que uma parede ou vedação limita a visão do detetor. Isso reduzirá a possibilidade de falsos alarmes devido a fatores externos: carros a passar ou outras fontes de falsos alarmes.
Não instale o detetor:
Perto dos objetos metálicos e dos espelhos. Podem blindar e atenuar o sinal de rádio.
Em árvores com folhas do lado oposto na zona de deteção de ambos os sensores PIR do detetor. Isso pode causar falsos alarmes em clima quente.
Em locais onde a zona de deteção do detetor possa incluir arbustos com 80 centímetros de altura ou mais. Isso pode causar falsos alarmes em clima quente.
Em locais com intensidade do sinal baixa ou instável.
A menos de 1 metro do hub.
Instalação do detetor
Antes de instalar o MotionCam Outdoor, certifique-se de selecionar o local ideal seguindo os requisitos deste manual. Antes da instalação, certifique-se de que define a distância de deteção pretendida para o detetor (barra de deslocação Distância de deteção).
Para instalar o MotionCam Outdoor:
Fixe temporariamente o painel SmartBracket com as braçadeiras incluídas (ou outros fixadores temporários, como fita adesiva dupla face). A altura de instalação é de 0,8 – 1,3 metros do solo.
O detetor deve ser instalado na altura recomendada para garantir o funcionamento correto da função de Imunidade aos animais de estimação. Para instalar o suporte SmartBracket nas abraçadeiras, primeiro efetue furos nas mesmas.
Instale o detetor no painel SmartBracket.
Sair da zona de deteção do detetor (ângulo de visão horizontal – 90°) e certificar-se de que não existe qualquer movimento no campo de visão do detetor. Isto é necessário para a calibração correta dos sensores de mascaramento. Durante a calibração, o detetor piscará a verde cerca de uma vez por segundo. A calibração demora até 2 minutos.
A calibração do sensor anti-mascaramento inicia automaticamente assim que o corpo do detetor é fixado ao SmartBracket.
Faça testes de intensidade do sinal e de atenuação. Se a intensidade do sinal for instável ou se for apresentada uma barra, desloque o detetor ou o hub.
Faça testes de zona de deteção, primeiro para os sensores inferiores e depois para os superiores. Isto ajudará a determinar e a definir a distância máxima de deteção necessária do detetor (determinada pelo sensor inferior). Em seguida, faça o teste da zona de deteção para ambos os sensores em simultâneo, bem como o teste dos sensores de encobrimento. Se não houver resposta ao movimento, selecione o nível de sensibilidade adequado, a distância de deteção (barra de deslocamento Distância de deteção) e verifique o ângulo de inclinação do detetor.
Fixe o painel de montagem do SmartBracket à superfície utilizando os parafusos fornecidos. Para a montagem, utilize pelo menos dois pontos de fixação. Para que o tamper reaja às tentativas de retirar o dispositivo, certifique-se de que fixa o canto perfurado do SmartBracket.
Os atilhos ou a fita adesiva de dupla face devem ser utilizados apenas para fixação temporária. O dispositivo fixado com fita adesiva pode soltar-se da superfície e cair em qualquer altura. Além disso, o dispositivo pode avariar se cair. Note que, embora o dispositivo esteja fixado com atilhos ou fita adesiva, a violação não será ativada se o detetor se soltar da superfície.
Fixe o MotionCam Outdoor à placa de montagem, aguarde que a calibração esteja concluída e aperte o parafuso na parte inferior do corpo. O parafuso é necessário para uma fixação mais fiável e para proteger o detetor de uma desmontagem rápida.
Uma vez que o detetor esteja firmemente preso ao SmartBracket, o LED irá piscar para indicar que o tamper foi ativado. Se o LED não se acende após o dispositivo ser fixado no SmartBracket, verifique o estado de tamper na app Ajax e em seguida, certifique-se de que o painel está firmemente fixado.
A viseira Hood é utilizada para proteger a câmara e para evitar falsos alarmes do sistema de deteção de mascaramento em chuvas fortes ou neve.
Manutenção
Verifique regularmente o funcionamento do detetor. A frequência ideal dos controlos é de três em três meses. Limpe a carcaça do dispositivo do pó, teias de aranha e outros contaminantes à medida que vão surgindo. Use um pano seco macio adequado para cuidados com equipamentos.
Não utilize substâncias que contenham álcool, acetona, gasolina ou outros solventes ativos para limpar o detetor. Limpe a lente com cuidado, pois os riscos podem afetar a sensibilidade do detetor.
As baterias pré-instaladas proporcionam até 3 anos de vida útil da bateria com base em 1 alarme por dia com as definições padrão do Jeweller (o período de consulta é de 36 segundos). Se as baterias do detetor estiverem quase descarregadas, o sistema de segurança enviará uma notificação apropriada e o LED acender-se-á e apagar-se-á gradualmente quando o detetor detetar qualquer movimento ou se o tamper for ativado.
MotionCam Outdoor pode funcionar até 2 meses após o sinal de bateria fraca. No entanto, recomendamos que substitua as baterias imediatamente após a notificação. É aconselhável utilizar baterias de lítio. Eles têm uma grande capacidade e são menos afetados por temperaturas.
Qual é a autonomia das baterias dos dispositivos Ajax e o que pode afetar a sua autonomia
Como substituir as baterias no detetor MotionCam Outdoor
Características técnicas
Todas as características técnicas
Garantia
A garantia dos produtos da empresa de responsabilidade limitada “Ajax Systems Manufacturing” é válida por 2 anos após a compra e não se aplica às baterias incluídas.
Se o dispositivo não funcionar corretamente, contacte primeiro o Apoio Técnico Ajax. Em metade das carcaças, os problemas técnicos podem ser resolvidos remotamente.
Apoio técnico: support@ajax.systems
