Manual do utilizador da StreetSiren Jeweller

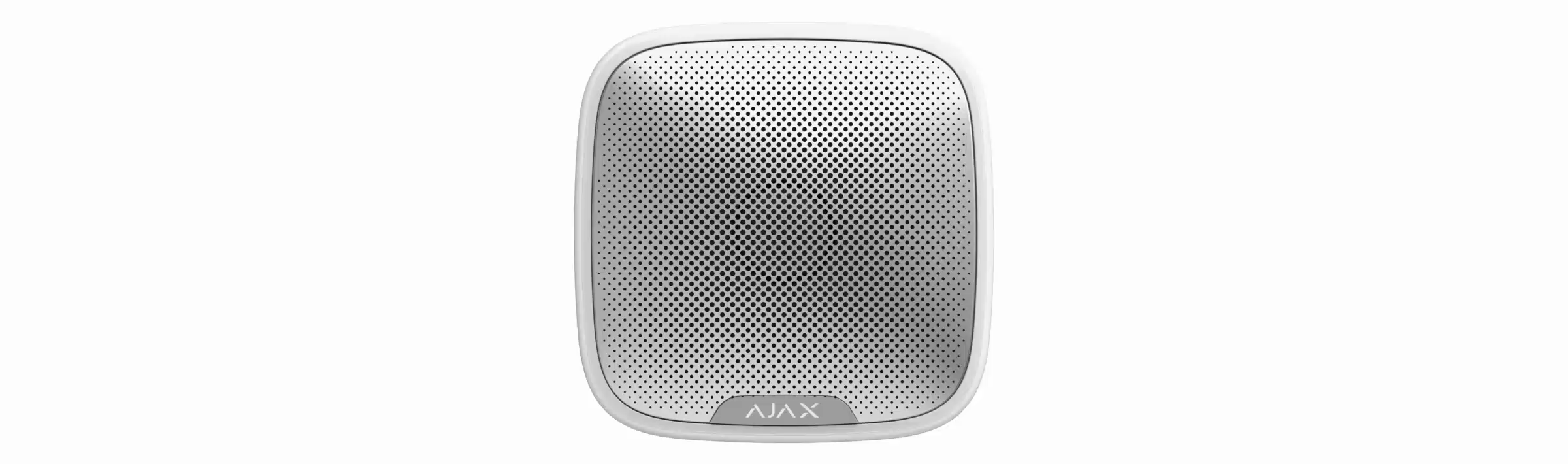

StreetSiren Jeweller é um dispositivo de alerta exterior sem fios com um volume de som até 113 dB. Equipada com uma moldura LED brilhante e uma bateria pré-instalada, a StreetSiren Jeweller pode ser rapidamente instalada, configurada e funcionar de forma autónoma até 5 anos.

StreetSiren Jeweller comunica com o hub* através de dois protocolos de rádio seguros. A sirene utiliza Jeweller para transmitir alarmes ou eventos e Wings para transmitir fotos e atualizar o firmware. O alcance da comunicação é de até 1.500 metros, desde que não haja obstáculos.

O dispositivo é configurado através das aplicações Ajax para iOS, Android, macOS e Windows. O sistema notifica os utilizadores de todos os eventos através de notificações push, SMS e chamadas (se ativadas).

O sistema Ajax pode ser ligado a uma central recetora de alarmes de uma empresa de segurança.

Elementos funcionais

1. Moldura LED

2. Indicadores luminosos

3. Sirene por detrás da rede metálica

4. Painel de fixação SmartBracket

5. Terminais de ligação da fonte de alimentação externa

6. Código QR

7. Botão de ligar/desligar

8. Local de fixação do painel SmartBracket com um parafuso

Princípio do funcionamento

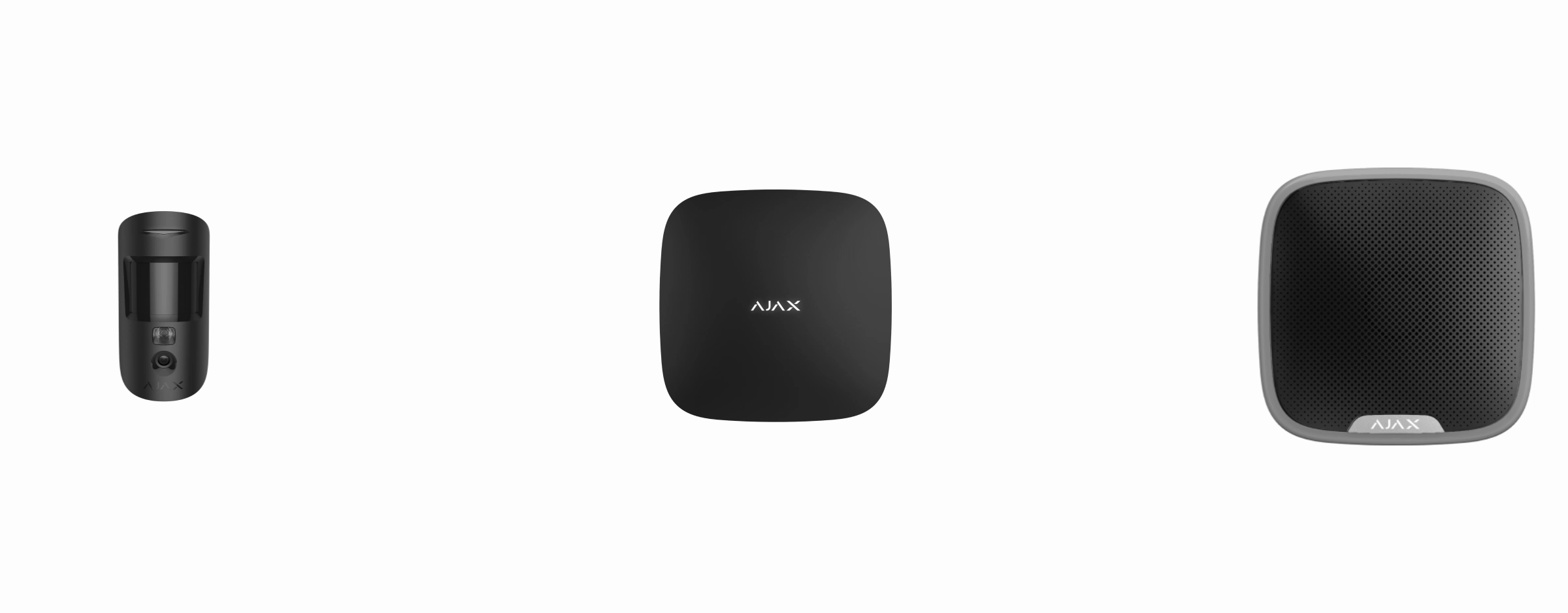

A StreetSiren Jeweller melhora significativamente a eficiência do sistema de segurança. Com grande probabilidade, o seu sinal de alarme alto e a sua indicação luminosa são suficientes para atrair a atenção dos vizinhos e dissuadir os intrusos.

A sirene pode ser vista e ouvida de longe devido ao seu potente sinal sonoro e ao seu LED luminoso. Quando instalada corretamente, é difícil desmontar e desligar a sirene acionada: o seu corpo é robusto, a rede metálica protege a campainha e a fonte de alimentação é autónoma. Além disso, se o sistema estiver armado, o botão de ligar/desligar é bloqueado, impedindo que a sirene seja desligada.

A StreetSiren Jeweller está equipada com um botão de sabotagem e um acelerómetro. O botão de tamper é acionado quando o corpo do dispositivo é aberto e o acelerómetro é ativado quando alguém tenta mover ou desmontar o dispositivo.

Protocolos de transferência de dados Jeweller e Wings

Jeweller e Wings são protocolos de transferência de dados sem fios que fornecem uma comunicação bidirecional rápida e fiável entre o hub e os dispositivos. A sirene utiliza Jeweller para transmitir alarmes e eventos e Wings para transmitir fotos e atualizar o firmware.

Saiba mais

Atualizações de firmware

Se estiver disponível uma nova versão de firmware para StreetSiren Jeweller, o ícone aparece nas apps Ajax no separador Dispositivos . Um administrador ou um PRO com acesso às definições do sistema pode executar uma atualização através dos estados ou definições do dispositivo. As instruções no ecrã ajudam a atualizar o firmware com êxito.

Conexão

Antes de iniciar a conexão

1. Seguindo o manual do utilizador do hub, instale a app Ajax. Crie uma conta, adicione o hub e crie pelo menos uma sala.

2. Ligue o hub e verifique a ligação à Internet (via cabo Ethernet e/ou rede GSM).

3. Certifique-se de que o hub está desarmado e não está a atualizar, verificando o seu estado na app Ajax.

Emparelhamento do dispositivo com o hub

1. Selecione Adicionar dispositivo na app Ajax.

2. Dê um nome ao dispositivo, leia ou escreva o código QR (localizado no corpo do dispositivo e na embalagem) e selecione a sala de localização.



3. Toque em Adicionar — a contagem decrescente começará.

4. Ligue o dispositivo mantendo premido o botão de alimentação durante 3 segundos.



Para que a deteção e o emparelhamento ocorram, o dispositivo deve estar localizado dentro da cobertura da rede sem fios do hub (no mesmo objeto protegido). O pedido de conexão é transmitido brevemente: no momento em que o dispositivo é ligado.

A StreetSiren Jeweller desliga-se automaticamente depois de não conseguir estabelecer conexão ao hub. Para tentar novamente a conexão, não é necessário desligá-la. Se o dispositivo já tiver sido atribuído a outro hub, desligue-o e siga o procedimento de emparelhamento padrão.

O dispositivo conectado ao hub aparece na lista de dispositivos na app. A atualização dos estados das sirenes na lista depende do intervalo de ping do dispositivo definido nas configurações do hub (o valor padrão é 36 segundos).

Ícones

Os ícones apresentam alguns dos estados das StreetSiren Jeweller. Pode vê-los na app Ajax, no menu Dispositivos .

Estados

Os estados da sirene podem ser encontrados na app Ajax:

1. Aceda ao separador Dispositivos .

2. Selecione a StreetSiren Jeweller na lista.

Definições

Para alterar as definições de StreetSiren Jeweller na app Ajax:

1. Selecione o hub se tiver vários ou se estiver a utilizar a app Ajax PRO.

2. Aceda ao separador Dispositivos .

3. Selecione a StreetSiren Jeweller na lista.

4. Aceda a Definições clicando em .

5. Defina os parâmetros necessários.

6. Clique em Voltar para guardar as novas definições.

Teste de intensidade de sinal WingsA intensidade do sinal de Wings entre o dispositivo e o hub (ou o repetidor). O valor recomendado é de 2-3 barras.O Wings é um protocolo para a transmissão de verificações fotográficas.

O campo é apresentado quando o dispositivo é adicionado ao hub.

Definições do sinal sonoro da sirene

Configuração do processamento de alarmes de detetores

Através da app Ajax, é possível configurar quais os alarmes do detetor que podem ativar a sirene. Isto pode ajudar a evitar situações em que o sistema de segurança notifica o alarme do detetor LeaksProtect ou qualquer outro alarme de dispositivo. O parâmetro é ajustado nas definições do detetor ou do dispositivo:

1. Inicie sessão na app Ajax.

2. Aceda ao menu Dispositivos .

3. Selecione o detetor ou dispositivo.

4. Aceda às suas definições e defina os parâmetros necessários para ativar a sirene.

Definição da resposta do alarme de tamper

A sirene pode responder ao alarme de tamper de dispositivos e detetores. Esta opção está desativada por defeito. Note que o tamper reage à abertura e ao fecho da carcaça mesmo que o sistema não esteja armado!

O que é um tamper

Para que a sirene responda ao acionamento do tamper, na app Ajax:

1. Aceda ao menu Dispositivos .

2. Selecione o hub e aceda às suas definições .

3. Selecione o menu Serviço.

4. Aceda às Definições da sirene.

5. Ative a opção Alertar com sirene se a tampa do hub ou do detetor estiver aberta.

Definir a resposta ao premir o botão de pânico na app Ajax

A sirene pode responder ao premir do botão de pânico em apps Ajax. Note que o botão de pânico pode ser premido mesmo que o sistema esteja desarmado!

Para que a sirene responda ao premir o botão de pânico:

1. Aceda ao menu Dispositivos .

2. Selecione o hub e aceda às suas definições .

3. Selecione o menu Serviço.

4. Aceda às Definições da sirene.

5. Ative a opção Alertar com uma sirene se o botão de pânico na app for premido.

Ajustes da indicação de pós-alarme da sirene

A sirene pode informar sobre o acionamento do sistema armado por meio da indicação LED.

A opção funciona da seguinte forma:

1. O sistema regista o alarme.

2. A sirene toca um alarme (a duração e o volume dependem das definições).

3. O canto inferior direito da moldura LED da sirene pisca duas vezes (aproximadamente uma vez a cada 3 segundos) até que o sistema seja desarmado.

Graças a esta função, os utilizadores do sistema e as patrulhas das empresas de segurança podem compreender que o alarme ocorreu.

Para ativar a indicação da sirene após o alarme, na app Ajax PRO:

1. Aceda às definições da sirene:

• Hub → Definições → Serviço → Definições da sirene

2. Especifique quais os eventos que as sirenes informarão através de uma dupla intermitência antes de o sistema de segurança ser desarmado:

• Alarme de intrusão/emergência confirmado

• Alarme único de intrusão/emergência

• Abertura da tampa

3. Selecione as sirenes necessárias. Volte às Definições da sirene. Os parâmetros definidos são guardados.

4. Clique em Voltar. Todos os valores serão aplicados.

Definição de alertas específicos sobre o Cancelamento de Alarmes e a Interrupção de Alarmes

Pode selecionar quais os dispositivos que devem emitir um sinal sonoro se o alarme for cancelado e quais os que devem emitir um sinal sonoro se o alarme for interrompido nas definições do hub nas apps PRO. As funcionalidades Aviso de Cancelamento de Alarme e Aviso de Interrupção de Alarme são necessárias para os sistemas que devem cumprir a norma ANSI/SIA CP-01-2019.

Para selecionar os dispositivos a anunciar no cancelamento do alarme e na interrupção do alarme na app Ajax PRO:

1. Selecione o hub necessário e vá para:

   • Definições → Serviço → Processo de armar/desarmar

2. Certifique-se de que ANSI/SIA CP-01-2019 está selecionada para a definição Conformidade com a Norma.

3. Selecione os dispositivos para as opções Alerta específico no cancelamento de alarme e Alerta específico na interrupção de alarme.

4. Clique Voltar para guardar as definições.

Saiba mais sobre os requisitos do sistema ANSI/SIA CP-01-2019

Como definir o Chime

O Chime é um sinal sonoro que indica o acionamento dos detetores de abertura quando o sistema é desarmado. A funcionalidade é utilizada, por exemplo, em lojas, para notificar os empregados de que alguém entrou no edifício.

A configuração das notificações efetua-se em duas fases: configuração das sirenes e configuração dos detetores de abertura.

Saiba mais sobre o Chime

Definições das sirenes

1. Aceda ao menu Dispositivos .

2. Selecione a sirene.

3. Aceda às suas definições clicando no ícone de engrenagem no canto superior direito.

4. Aceda ao menu Definições de sinais sonoros.

5. Desça a página e ative a opção Chime na abertura na categoria Bipe quando desarmado.

6. Defina o volume das notificações. Estão disponíveis 3 opções:

   • Baixo (85 dB a uma distância de 1 m).

   • Alto (100 dB a uma distância de 1 m).

   • Muito alto (113 dB a uma distância de 1 m).

     O Volume do sinal sonoro especificado também se aplica ao volume das notificações da sirene ao armar/desarmar e para os atrasos de entrada/saída.

7. Clique Voltar para guardar as definições.

8. Repita os passos 2–7 para as outras sirenes em que pretende ativar as notificações.

Definições dos detetores

1. Aceda o menu Dispositivos .

2. Selecione o detetor.

3. Aceda às suas definições clicando no ícone de engrenagem no canto superior direito.

4. Aceda ao menu Definições de chime.

5. Selecione os eventos a notificar pela sirene:

   • Se uma porta ou uma janela estiver aberta.

   • Se um contacto externo estiver aberto (disponível se a opção Contacto Externo estiver ativada).

6. Selecione o som do chime (tom de sirene): 1 a 4 bips curtos. Uma vez selecionado, a app Ajax reproduzirá o som.

7. Clique Voltar duas vezes para guardar as definições.

8. Repita os passos 2–7 para os outros detetores em que é necessário ativar as notificações.

Indicação

Teste de Desempenho

Um sistema de segurança Ajax permite efetuar testes para verificar a funcionalidade dos dispositivos ligados.

Os testes não se iniciam imediatamente, mas num período de 36 segundos, quando se utilizam as definições padrão. O início do tempo de teste depende das definições do período de consulta do detetor (as definições do menu Jeweller nas definições do hub).

Teste de nível de volume

Teste de Intensidade de Sinal Jeweller

Teste de intensidade do sinal Wings

Teste de Atenuação

A instalar

A localização da sirene depende do seu afastamento do hub e dos obstáculos que dificultam a transmissão do sinal de rádio: paredes, chão, objetos grandes.

Se o nível de sinal for baixo (uma barra), não podemos garantir o funcionamento estável do dispositivo. Tome as medidas possíveis para melhorar a qualidade do sinal. Pelo menos, desloque a sirene: mesmo uma deslocação de 20 cm pode melhorar significativamente a qualidade da receção do sinal.

Se o dispositivo tiver uma intensidade de sinal baixa ou instável mesmo depois de se deslocar, utilize um repetidor do sinal de rádio.

A StreetSiren Jeweller está protegida contra o pó e a humidade (classe IP54), o que significa que pode ser colocada no exterior. A altura de instalação recomendada é de 2,5 metros ou mais. Esta altura dificulta o acesso de intrusos ao dispositivo.

Ao instalar e utilizar o dispositivo, respeite as regras gerais de segurança elétrica dos aparelhos elétricos, bem como os requisitos dos atos jurídicos regulamentares em matéria de segurança elétrica.

Montagem

Antes de montar a StreetSiren Jeweller, certifique-se de que selecionou o local ideal e que este está em conformidade com as diretrizes deste manual!

Processo de instalação

1. Se vai utilizar uma fonte de alimentação externa (12 V), faça um furo para o fio no SmartBracket. Antes da instalação, certifique-se de que o isolamento do fio não está danificado!

   É necessário fazer um furo no painel de instalação para passar o cabo de alimentação externa.

2. Fixe o SmartBracket à superfície com os parafusos fornecidos. Se utilizar qualquer outro material de fixação, certifique-se de que não danifica ou deforma o painel.

   A utilização da fita adesiva de dupla face não é recomendada para uma fixação temporária ou permanente.

3. Coloque a StreetSiren Jeweller no painel SmartBracket e rode-a no sentido dos ponteiros do relógio. Fixe o dispositivo com um parafuso. A fixação da sirene ao painel com um parafuso dificulta a remoção rápida do dispositivo pelos intrusos.

Não instale a sirene:

1. perto de objetos metálicos e espelhos (podem interferir com o sinal de RF e provocar o seu desvanecimento);

2. nos locais onde o seu som pode ser abafado;

3. a menos de 1 m do hub.

Manutenção

Verifique regularmente a capacidade operacional da StreetSiren Jeweller. Limpe o detetor de pó, teias de aranha e outros contaminantes à medida que vão aparecendo. Utilize um guardanapo seco e macio adequado para equipamento técnico.

Não utilize substâncias que contenham álcool, acetona, gasolina e outros solventes ativos para limpar o dispositivo.

A StreetSiren Jeweller pode funcionar até 5 anos com as baterias pré-instaladas (com o intervalo de ping do detetor de 1 minuto) ou aproximadamente 5 horas de sinalização constante com o sinal sonoro. Quando a bateria está fraca, o sistema de segurança avisa o utilizador e o canto da moldura LED acende-se e apaga-se suavemente ao armar/desarmar ou quando o alarme dispara, incluindo a desmontagem ou a abertura não autorizada.

Qual é a autonomia das baterias dos dispositivos Ajax e o que pode afetar a sua autonomia

Substituição da Bateria

O que afeta a duração da bateria da StreetSiren Jeweller e como prolongá-la

Especificações técnicas

Todas as características técnicas da StreetSiren Jeweller

Conformidade com as normas

Garantia

A garantia dos produtos da empresa de responsabilidade limitada “Ajax Systems Manufacturing” é válida por 2 anos após a compra e não se aplica à bateria pré-instalada.

Caso o dispositivo não funcione corretamente, deverá contactar, em primeiro lugar, o serviço de apoio — em metade das vezes, os problemas técnicos podem ser resolvidos remotamente!

Obrigações de garantia

Acordo do utilizador
