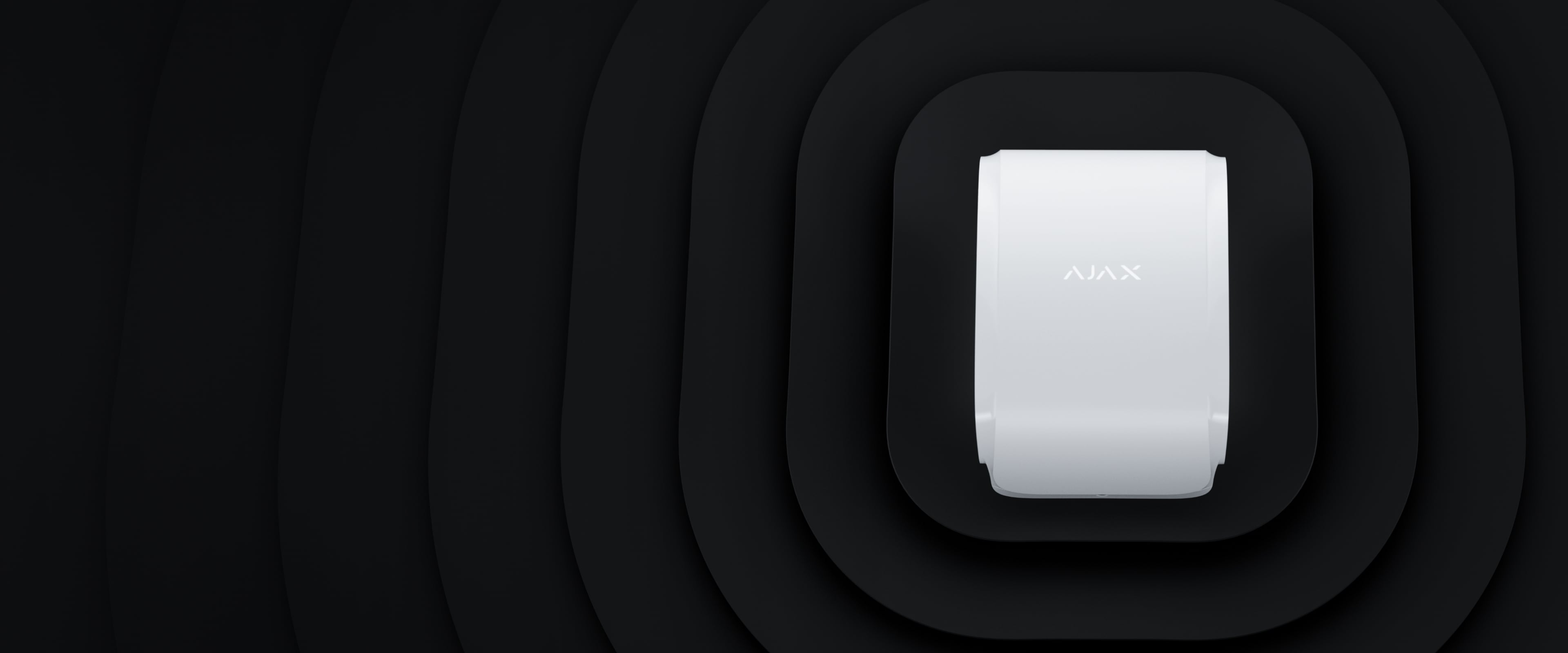

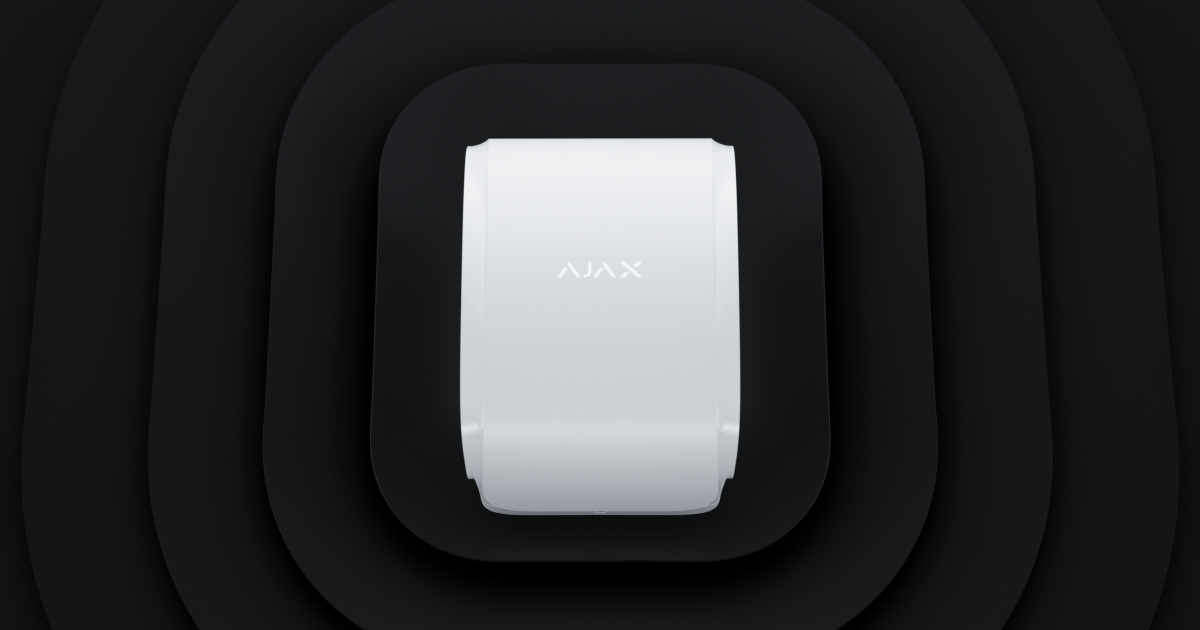

Беспроводной уличный двунаправленный датчик движения штора

Защита подступов к объекту

DualCurtain Outdoor контролирует периметр, не ограничивая перемещение людей внутри. Две независимые оптические системы с узкими секторами обзора и гибкие настройки позволяют точно задать охраняемую зону протяженностью до 30 метров — исключив из поля зрения датчика вероятные источники ложных тревог. А уникальный программный алгоритм ELSA отсеивает помехи и сработки на животных, реагируя мгновенно на человека.
Гибкие настройки зон детекции
Два датчика в одном
Продвинутая защита от маскирования
Уникальные оптические системы
Гибкие настройки зон детекции
Детекция

Инженерная точность

По сторонам датчика размещено две оптические системы с узкими секторами обзора, каждая на базе двух ИК-сенсоров. Точность детекции всегда на высоком уровне благодаря температурной компенсации. Сигналы сенсоров анализируют разработанный нами алгоритм ELSA. Только если два сенсора одной системы одновременно фиксируют сигнал, характерный для движений человека, датчик поднимает тревогу.
Ноу-хау

Эффективность в ближней зоне

DualCurtain Outdoor использует уникальную среди уличных датчиков–штор технологию расширения охраняемой зоны. При включении «Детекции в ближней зоне» верхний ИК-сенсор датчика получает дополнительный узкий сектор обзора, направленный под углом в 40 градусов вниз относительно основного сектора. Режим позволяет обоим сенсорам детектировать движение при преодолении человеком защищенного периметра у самого корпуса устройства, нивелируя характерную для таких датчиков слепую зону.

Режим «Детекции в ближней зоне» предназначен для защиты окон и других проходов, к которым нет доступа у животных. Близость векторов зон детекции существенно снижает эффективность иммунитета к животным.
Режим «Детекция в ближней зоне» — запатентованная технология Ajax Systems.
Технология «Детекция в ближней зоне» поддерживается обеими оптическими системами DualCurtain Outdoor
Нажмите на переключатель, чтобы расширить охраняемую зону
Технология «Детекция в ближней зоне» поддерживается обеими оптическими системами DualCurtain Outdoor
Детекция в ближней зоне
  • Off
  • On
Efficiency in the near area Efficiency in the near area
Efficiency in the near area Efficiency in the near area
Настройки

Один корпус — два независимых датчика.

Дальность детекции двух оптических систем регулируется независимо, что позволяет точно задать охраняемый DualCurtain Outdoor периметр. И избежать ложных тревог на колышущийся на ветру куст или проходящих по общественному тротуару людей. А чтобы обзор датчику не перекрыла колонна или водосточная труба на фасаде, оптические системы можно отклонить по вертикали. Через приложение можно отрегулировать чувствительность или деактивировать одну из оптических систем.
Дальность определяется в пределах 15 метров для каждой оптической системы
Нажмите на переключатель, чтобы задать дальность детекции движения
Дальность определяется в пределах 15 метров для каждой оптической системы
Дальность обнаружения
  • near
  • far
One enclosure. Two independent detectors.
One enclosure. Two independent detectors.
One enclosure. Two independent detectors.
Вход в здание и окна под контролем. Дорожка у дома вне охраняемой зоны.
One enclosure. Two independent detectors.
One enclosure. Two independent detectors.
Сектор обзора каждой оптической системы отклоняется на 3° по горизонтали
Нажмите на переключатель, чтобы сектор обзора датчика обогнул преграду
Sector of view of each optical system shifts 3° horizontally Sector of view of each optical system shifts 3° horizontally
Sector of view of each optical system shifts 3° horizontally Sector of view of each optical system shifts 3° horizontally
Сектор обзора каждой оптической системы отклоняется на 3° по горизонтали
Направление сектора
  • +3°
  • 0
Направление сектора
Могут использоваться обе или только одна оптическая система
Нажмите на переключатель, чтобы выключить сторону датчика
Могут использоваться обе или только одна оптическая система
Right side area
Left side area
Both or only one optical system can be used
Both or only one optical system can be used
Both or only one optical system can be used
Both or only one optical system can be used

Устойчивость к атакам

DualCurtain Outdoor не удастся незаметно ослепить или отключить, даже если Ajax снята с охраны. Оптические системы датчика усилены продвинутыми сенсорами маскирования, реагирующими на преграды, завешивание и закрашивание корпуса. Тампер не позволит незаметно снять устройство с крепления. И даже если датчик мгновенно уничтожат, хабу потребуется менее минуты, чтобы обнаружить потерю связи и сообщить пульту охраны и пользователям о проблеме.
  • Антимаскирование
  • Тампер
  • Частые опросы хабом
Resistant to attacks

Выдающаяся автономность

Благодаря низкому энергопотреблению DualCurtain Outdoor работает годами от комплектных батарей. И заблаговременно предупреждает о необходимости обслуживания пульт охраны и пользователей.
  • До 4 лет работы от батарей
  • Уровень заряда в приложении
  • Уведомление о низком заряде
Outstanding autonomy

Монтаж без головоломок

Процесс подключения и настройки DualCurtain Outdoor максимально экономит время инженера монтажа. Чтобы добавить датчик в систему, достаточно отсканировать QR-код приложением Ajax, присвоить ему имя и комнату. Настройка происходит также в приложении в реальном времени с использованием тестов зон обнаружения и связи. При необходимости датчик можно отключить или перенастроить его системные параметры без выезда на охраняемый объект.
Добавление в систему по QR-коду
Установка на крепежную панель SmartBracket без разбора корпуса
Настройка в приложении
Добавление в систему по QR-коду
Connecting Dualcurtain Outdoor
Установка на крепежную панель SmartBracket без разбора корпуса
Installing Dualcurtain Outdoor
Настройка в приложении
Setting Up Dualcurtain Outdoor
Professional installation

Профессиональная установка

Квалифицированный инженер монтажа гарантирует качественную установку устройств и раскрытие всех возможностей системы безопасности. Обратитесь за помощью к сертифицированному партнеру Ajax.

Технические параметры

Классификация
Извещатель охранный оптико-электронный радиоканальный
Тип датчика
Беспроводной
Использование
Помещение / улица
Совместимость
Hub Plus, Hub 2, Hub 2 Plus, ReX на OS Malevich 2.11 и выше
Чувствительный элемент
ИК-сенсор, 4 шт
Дальность выявления движения
От 4 до 15 метров (в зависимости от настроек) у каждой оптической системы
Защита от ложных срабатываний
Есть
Время доставки сигнала тревоги
0,15 сек
Угол обзора
По горизонтали — 4,5°
По вертикали — в зависимости от настроек
Скорость определения движения
От 0,3 до 2 м/c
Чувствительность
Настраиваемая, 3 уровня
Элемент питания
2 батареи CR123, 3 В
Срок работы от батареи
Температурный сенсор
Есть
Радиопротокол Jeweller
Дальность связи с датчиками — до 1700 м на открытом пространстве
Двусторонняя связь между устройствами

Диапазоны частот:
866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
905,0 – 926,5 МГц
915,85 – 926,5 МГц
921,0 – 922,0 МГц
(зависит от региона продажи)

Саморегулируемая мощность радиосигнала — до 20 мВт
Блочное шифрование, основанное на алгоритме AES
Период опроса датчиков — 12–300 секунд
Частотный хоппинг

Узнать больше о Jeweller
Диапазон рабочих температур
От −25°С до +60°С
Допустимая влажность
До 95%
Класс защиты
IP54
Антисаботаж
Антимаскирование
Защита от подлога
Оповещение о глушении
Тампер на открытие и попытку отрыва от крепления
Размеры
174 × 123 × 88 мм
Вес
615 г
Гарантия
24 месяца с даты продажи

Узнать больше
Комплектация
Датчик движения DualCurtain Outdoor
Крепежная панель SmartBracket
Два элемента питания CR123А (предустановлены)
Монтажный комплект
Краткая инструкция
1 Зависит от региона продажи

Соберите систему безопасности за 2 минуты

Конфигуратор поможет подобрать комплект устройств для защиты дома и бизнеса с учетом количества помещений, размера участка и требований к безопасности. Используйте конфигуратор, чтобы посчитать бюджет, сделать заказ у сертифицированного партнера Ajax или получить консультацию.
Начать

Уличные датчики движения для сигнализации

Охрана периметра как частных помещений, так и предприятий, нуждается в сигнализационной защите. Для определения и фиксации движения на подконтрольной территории подойдет установка датчика движения.

Типы датчиков и принцип их работы

Типы датчиков для улицы по расположению:

  1. Периметрический — вид детекторов движения, которые устанавливаются по периметру территории, и определяют движение в охраняемой зоне.
  2. Периферийные датчики присутствия монтируются на фасадах домов и на заборах. Обнаруживает такой датчик движущийся объект, если нарушены границы действия.

Принцип работы уличных датчиков движения:

Электронный охранный датчик движения для наружной установки оснащен микроволновым, оптическим или акустическим сенсором, а часто и сигнализатором для управления освещением. Датчик фиксирует изменения в поле действия. При обнаружении присутствия, детектор передает тревожный сигнал на контрольную панель сигнализации, которая активирует сирену.

Детекторы присутствия для сигнализации, в большинстве, работают в диаметре пяти метров, но датчики промышленные определяют движение на расстоянии 10-15 метров. Для установки на промышленных территориях используют детектор движения, к которому подключают фонарь или прожектор.

По типу излучения, датчики движения для сигнализации делятся на:

  • Инфракрасные — используются для охраны земельного участка. Инфракрасные детекторы движения для сигнализации чувствительны к температуре человеческого тела в движении, которую распознают с помощью излучения. Радиодатчик этого типа используют в бытовых условиях.
  • Микроволновые — концепция работы основана на принципе лучей Доплера. Датчик излучает постоянный сигнал, который не ощутит человек, но при нарушении границ активирует сирену.
  • Ультразвуковые — принцип работы аналогичный с предыдущим типом датчиков. Этот вид считается самым выносливым. Может работать круглосуточно.

Зачем нужен датчик движения для сигнализации

Датчик присутствия для наружного монтажа используется для охраны владельцев помещения и имущества. Дополнительно может быть оснащен камерой видеонаблюдения и опцией контроля включения и выключения света.

Детектор движения может контролировать сигнализацию, галогенный светильник, пожарную систему и прочие защитные механизмы.

Установка и монтаж уличных датчиков присутствия

Способы установки датчиков присутствия зависят от выбранного типа устройств. Большинство детекторов подключаются с помощью кабеля питания 220 В, но все более популярными становятся беспроводные уличные охранные датчики движения. Этот вид извещателя эффективнее проводного, так как в экстремальных условиях продолжает работать благодаря автономной связи. В большинстве случаев работу беспроводных уличных датчиков движения поддерживают батареи или аккумуляторы.

Как подключить датчик присутствия:

  1. Нужно разработать проект подключения датчика движения перед установкой. Для этого понадобится схема охраняемого участка. При планировании размещения детектора, стоит учесть, что вблизи с ним не должны находится коммуникационные трубы, особенно отопления. А также, нужно избегать попадания прямых солнечных лучей на устройство и препятствий для сигнала.
  2. В зависимости от вида уличного детектора, его нужно подключать параллельно или последовательно. При параллельной установке датчик и центральная панель расположены друг напротив друга. При последовательном подсоединении сначала монтируется детектор, а потом приемник сигналов или выключатель.
  3. Следующие шаги зависят от производителей. В большинстве случаев монтажный комплект прилагается к датчику движения.

Уличный двунаправленный охранный датчик движения штора Ajax DualCurtain Outdoor

Беспроводной датчик движения штора Ajax DualCurtain Outdoor предназначен для обнаружения и предотвращения проникновения на территорию под охраной. Детектор игнорирует животных до 80 см и птиц. Погодные факторы также не вызывают ложных срабатываний. Устройство защищено от несанкционированного воздействия со стороны злоумышленников — покрытия лаком, демонтажа, завешивания, защищен от пыли и брызг, работает при температуре воздуха ниже 0°C, дальность работы регулируется до 30 метров.

​​Принцип работы уличного детектора движения Ajax DualCurtain Outdoor

Уличный датчик движения для сигнализации Ajax DualCurtain Outdoor определяет движение человека с помощью двух встроенных независимых ИК-сенсоров, которые фиксируют инфракрасное излучение живых существ. Данные, которые получает устройство, проверяет двухфакторный алгоритм ELSA. Он определяет сходства и спектральные образы между сигналами двух сенсоров, что помогает избежать срабатывания ложных тревог. Дальность работы датчика регулируется в диапазоне до 30 метров, по 15 метров в каждую сторону.

Особенности беспроводного уличного датчика движения Ajax DualCurtain Outdoor

Точность детектирования

По обеим сторонам детектора размещено две оптические системы с узкими секторами обзора. Каждая из систем работает на базе двух ИК-сенсоров. Точность детектирования датчика на высоком уровне благодаря температурной компенсации. Сигналы, которые подает сенсор, анализирует двухфакторный алгоритм и если два сенсора одновременно фиксируют движение человека — датчик поднимает тревогу.

Детектирование объектов в ближней зоне

Беспроводной уличный датчик движения DualCurtain Outdoor использует технологию расширения охраняемой зоны. Когда верхний ИК-сенсор датчика включается, он получает дополнительный узкий сектор обзора, направленный под углом 40 градусов вниз относительно основного сектора. Режим позволяет двум сенсорам определять движение, когда человек входит в защищенный периметр, нивелируя характерную для таких датчиков слепую зону.

Когда пользователь активирует «Детекцию в ближней зоне», датчик начинает контроль окон и проходов, к которым нет доступа у животных. Близость векторов зон детектирования снижает эффективность иммунитета к животным.

Один корпус — два независимых датчика

Есть возможность регулировать дальность действия двух датчиков независимо, это позволяет точно задать охраняемый периметр DualCurtain Outdoor и исключить ложные тревоги на случайных прохожих или колышущихся на ветру деревьев. В мобильном приложении можно регулировать чувствительность беспроводных датчиков или деактивировать одну оптическую систему.

Устойчивый к попыткам деактивации

DualCurtain Outdoor стойкий к помехам в работе. Благодаря тамперу на корпусе устройства, снять с крепления его не получится — сработает тревожный сигнал. Оптические системы детектора оборудованы сенсорами маскирования, которые реагируют на преграды, закрашивание корпуса и завешивание прибора.

DualCurtain Outdoor не получится ослепить или незаметно отключить, даже если охранная сигнализация снята с охраны. В случае, если беспроводной датчик движения

DualCurtain Outdoor мгновенно уничтожат, умная централь hub менее, чем за минуту обнаружит потерю связи и сообщит пульту охраны и пользователям о проблеме.

Автономность датчика движения для сигнализации DualCurtain Outdoor

У DualCurtain Outdoor оптимизированное энергопотребление, что позволяет устройству работать до четырех лет без замены батарей. Беспроводной датчик заблаговременно предупредит пользователей системы безопасности о необходимости заменить элементы питания.

Удобный монтаж и установка датчика движения

Уличный датчик движения для сигнализации монтируется на крепление SmartBracket, без вреда для ремонта и без разбора корпуса датчика. Беспроводное устройство подключается к умной централи через мобильное приложение.

Чтобы добавить беспроводной датчик движения в систему, нужно отсканировать QR-код приложением Ajax, после чего присвоить устройству имя и комнату. Настройка уличного детектора происходит в приложении в реальном времени с тестами зон обнаружения и связи.

Подключение беспроводного детектора к Hub и модулям интеграции ocBridge Plus и uartBridge не предусмотрено. Охранный датчик движения работает с Hub Plus, Hub 2, Hub 2 Plus и ретранслятором сигнала ReX.
